Трубы пвх: характеристики поливинилхлоридных труб, что это такое, применение

Выбор диаметра

Подбор размеров конструкций для создания отопительного контура является важнейшей задачей.

Чтобы четко справиться с этой задачей нужно учесть:

значение коэффициента сопротивления;
расчетные данные охлаждения воды в батареях;
показатели диаметров входа и выхода котла;
скорость перемещения носителя внутри системы;
схему разводки.

Нужно особое внимание уделить последнему пункту. Если конфигурация разводки сложная или в отопительной системе присутствуют не только радиаторы, но теплые полы, стандартная схема проектирования будет не самой удачной. В таких ситуациях желательно прибегнуть к помощи квалифицированных специалистов, которые помогут вам эффективно решить эту задачу

В таких ситуациях желательно прибегнуть к помощи квалифицированных специалистов, которые помогут вам эффективно решить эту задачу.

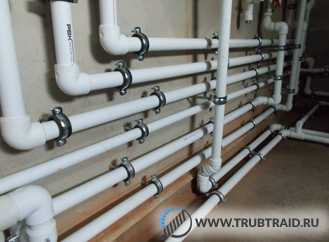

При установке принудительной системы делайте выбор в пользу конструкций с небольшим показателем сечения. Чем он будет ниже, тем меньше будет расход носителя для выполнения нагрева. Кроме того, это упростит монтаж, и замедлит скорость движения носителя внутри контура.

Ниже вы узнаете характеристики труб различных диаметров.

Диаметр (мм)	Толщина стенки (мм)	Длина штанги (м)	Давление
16	1,2	5	DN10-PN16
20	1,5	5	DN15-PN16
25	1,9	5	DN20-PN16
32	2,4	5	DN25-PN16
40	3	5	DN32-PN16
50	3,7	5	DN40-PN16
63	4,7	5	DN50-PN16
75	5,6	5	DN65-PN16
90	6,7	5	DN80-PN16
110	8,2	5	DN100-PN16
160	7,7	5	DN150-PN16

Наиболее оптимальный размер сечения конструкций для обустройства контура в квартире или частом доме составляет от 16 до 25 мм. В любом случае прежде, чем делать выбор нужно провести соответствующие расчеты. Только так вы сможете подобрать трубы подходящего диаметра.

Критерии и особенности выбора труб из ПВХ

Основные характеристики каждого изделия указываются в маркировке, для расшифровки которой не требуется каких-либо специальных знаний.

Как правило, в ней указываются следующие данные:

толщина стенки;
тип поливинилхлорида;
наружный диаметр;
государственный стандарт (в соответствии с которым изготовлена труба);
размерное соотношение;
назначение;
вид раструба.

Что означает цвет трубы? В нем заключена информация о применении изделия:

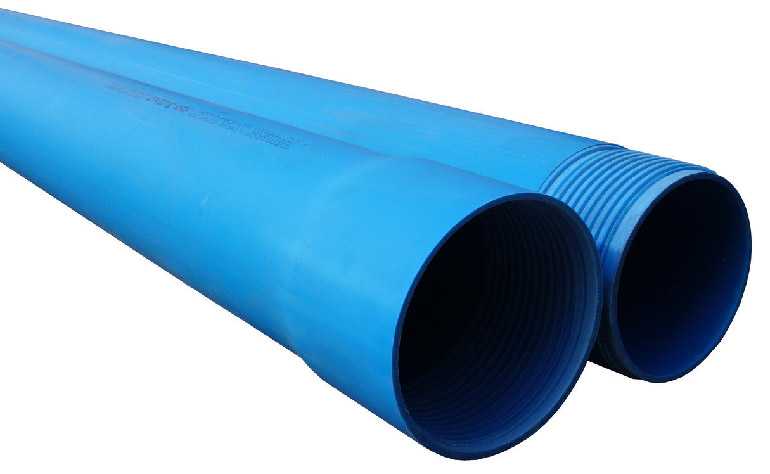

синяя/белая – используются для обсадки скважин;
желтые/оранжевые – применяются для возведения наружных сетей;
серые/черные гофрированные — предназначены для использования при сооружении канализационных внутренних систем.

С внутренней стороны гофрированные трубы светло-серого или белого цвета. Детальная информация о характеристиках изделия содержится в документах, в соответствии с которыми оно изготавливалось.

В зависимости от показателей прочности трубы подразделяются на:

легкие (обозначаются литерой L);
средние (маркируются латинской N);
тяжелые (обозначаются как S).

Исходя из класса прочности, рассчитывается предельная глубина залегания трубы при подземной прокладке трубопровода. Например, обозначение легкой группа как SN-2, говорит о том, что она способна выдержать 2кН/м2, средней SN-4 и тяжелой SN-8 — 4кН/м2 и 8кН/м2 соответственно.

Разновидности ПВХ трубопроводов

Сравнительная легкость изготовления ПВХ труб привела к тому, что на рынке имеется широкий ассортимент изделий данного типа.

Канализационные поливинилхлоридные трубы для внутреннего использования

Трубы из поливинилхлорида (ПВХ) можно разделить по предназначению.

Канализационные ПВХ (поливинилхлоридные) трубы для наружного использования. Несмотря на низкую морозостойкость, такие изделия могут применяться для формирования наружного контура канализации. При этом трубы либо опускаются в землю, либо дополнительно утепляются. Как правило, для монтажа наружных контуров используются изделия с большим сечением.
Канализационные поливинилхлоридные трубы для внутреннего использования. В этих целях используются трубы разного диаметра и разной конфигурация. Сфера их применения внутри здания практически не ограничена.

Канализационная труба для наружных работ

Также ПВХ-трубопроводы могут изготавливаться для работы с разными рабочими потоками.

Безнапорные трубопроводы имеют сравнительно небольшой показатель прочности и предназначены для систем канализационного сбора, где сточные воды двигаются самотеком, без создания дополнительного рабочего давления. Скорость движения потока в таких изделиях не превышает 8 метров в секунду.
Производство ПВХ труб канализационных
Напорные ПВХ трубы работают в комплексах, содержащих циркуляционные насосы. В зависимости от модификации, такие трубы могут выдерживать давление рабочего потока до 10 атмосфер.
Отдельно выделяют гофрированные ПВХ трубы. Такое изделие обладает отличной гибкостью, что позволяет использовать их в самых сложных конструкциях с труднодоступными участками. Они могут направлять потоки сточных вод практически по любой траектории.
Гофрированные ПВХ трубы

Кроме того, часть труб из ПВХ обладает эксплуатационными свойствами, позволяющими им работать в средах с повышенной агрессивностью. Для этого в пластик добавляются специальные присадки. Такой состав увеличивает стоимость трубопровода и поэтому изделия такого типа используются только в специализированных системах.

Фитинги и запорная арматура ПВХ

Концерн FIP выпускает полный комплект продукции из ПВХ — от фитингов до ротаметров на трубопроводы. Фитинги ПВХ производства FIP создаются под клеевое или резьбовое соединение. Шаровые и мембранные вентили, дисковые затворы выполняются в двух вариантах: с пневмо- и электроприводом или с ручным управлением. Арматура используется в технологических трубопроводах для транспортировки жидкостей при рабочем давлении 16 бар.

Труба для технических трубопроводов поставляется с голландского завода DYKA BV. Продукция DYKA – это трубы, готовые к монтажу

, их особенность — наличие интегральной сварной муфты или уплотнительных колец на концах труб.

Критерии выбора труб

При покупке канализационных труб основное внимание следует уделить толщине стенок. Дело в том, что безнапорные трубопроводы, которые составляют большую часть систем отведения стоков, нет смысла выбирать, исходя из величины внутреннего давления

По этой причине оптимальным критерием является достаточная прочность стенок изделий для того объема отработанной жидкости, которая будет по ним перемещаться. Также трубы должны выдерживать различные механические воздействия, оказываемые извне.

В итоге специалисты рекомендуют при покупке учитывать следующие параметры:

внутренний диаметр канализационных ПВХ труб – он должен обеспечивать запланированный объем сточных вод;
толщину стенок изделий, гарантирующую защиту от механических воздействий.

Сфера применения

Применение трубных материалов в быту и промышленности не ограничивается прокладкой коммуникаций. Однако основными сферами использования остаются трубопроводы для подачи питьевой воды, водоотведения, защиты электрических проводов и коммуникаций связи.

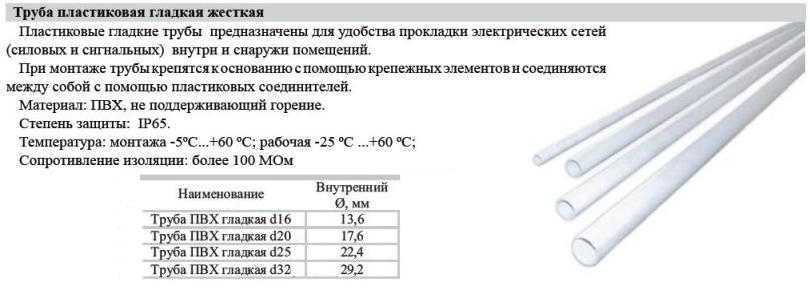

Трубы ПВХ электротехнические

Гофра для прокладки электрических проводов это удобный, недорогой, пожаробезопасный изолятор, который используют для разводки электросетей в индивидуальном и промышленном строительстве. ПВХ гофру прокладывают внутри помещений открытым способом, поверх стен (крепление к стенам на клипсах) или замуровывают каналы в бетон (скрытая проводка).

Гибкие материалы легко монтировать. Они выполняют две функции:

служат для проводов изолятором от внешних повреждений;
выполняют функцию противопожарной защиты, поскольку не поддерживают горение в случае возгорания проводки.

Рекомендуем ознакомиться: Что такое ПВД в трубном производстве и как расшифровывается?

Гофрированные трубы отличаются по диаметру (диапазон варьируется от 16 до 50 мм) в зависимости от мощности прокладываемых проводов. Так 32 диаметр используют для изоляции проводки между электрощитами, 25 — для разводки к распредкоробкам, меньшие — к розеткам и выключателям. Гофра 16-20 мм в диаметре используется также для прокладки коммуникационных сетей (интернет, телефон). В продаже бухтами по 20, 50 и 100 м или погонным метром.

Для прокладки электрических коммуникаций в офисных, промышленных зданиях используют жесткие ПВХ трубы. Они продаются сегментами по 2-6 м.

Водоснабжение

Для монтажа водопроводных сетей используют НПВХ трубы, которые устойчивы к давлению при централизованной подаче воды. Эти трубные материалы обладают высокой химической устойчивостью и антибактериальными свойствами, что вкупе с гладкостенностью, делает их не просто экологически чистыми и безопасными, но и рекомендуемыми.

НПВХ трубы для систем водоснабжения светлого серого цвета. Монтаж осуществляется в раструб, без применения резьбовых соединений или на клей. Наружные коммуникации нуждаются в утеплении.

Монтаж напорных водопроводов осуществляют при помощи специального клея, в раструб на фитинги. Для этого нужно:

трубу отрезать перпендикулярно направляющей оси;
снять фаску;
промазать срез специальным очистителем, который предварительно размягчает материал;
промазать клеем трубу и фитинг, соединить физическим усилием, вставляя трубу до упора;
прокрутить трубу на четверть оборота для лучшего распределения клеевой основы;
результатом манипуляций будет ровный валик клеевой массы на границе фитинга, который удаляют чистой ветошью.

К недостаткам ПВХ изделий относят их сложную утилизацию, поскольку при недостаточной температуре горения этот материал выделяет ядовитые вещества.

Канализация

Канализационные трубы НПВХ для внешней прокладки отличает яркая оранжевая окраска. Это изделия из непластифицированного поливинилхлорида, которые отличаются устойчивостью к механическим нагрузкам. Различают напорные и безнапорные материалы. Для канализации, отведения атмосферных вод с участка в основном используют безнапорные разновидности.

Производители предлагают гофрированные и гладкие канализационные ПВХ изделия. Гофрированные изготавливают с двойной стенкой (внутри гладкая труба) и простые, внутренняя стенка которых также гофрированная. Гофра здесь используется с целью повышения устойчивости к механическим нагрузкам.

Монтаж канализационных труб осуществляют в раструб. Для внутренней прокладки используют трубы серого цвета диаметром 50-110 мм. Внешняя труба может быть от 110 до 250 мм в диаметре. Сегменты готовых изделий в продаже варьируются от 50 см до 8 метров.

Рекомендуем ознакомиться: Как изготовить станок для прокатки металлической профильной трубы своими руками

При монтаже водоотведения следует помнить о необходимом уклоне в 2 градуса. Меньший угол наклона может стать причиной застоя воды и перемерзания системы. При большем поток идет с такой скоростью, что не успевает увлекать тяжелые частицы механических примесей (например, песок), что способствует образованию засоров.

Технические характеристики

Различают несколько разновидностей поливинилхлорида для труб, в зависимости от метода изготовления и химических добавок:

ХПВХ – с дополнительным введением атомов хлора.
ПВХ – простой, произведенный без добавок и дополнительных технологических процессов.
НПВХ – непластифицированный (или напорный), по типу производства.

Рекомендуем ознакомиться: Как правильно установить гофру на унитаз?

Каждый из этих полимеров обладает своими техническими характеристиками.

Общим уязвимым местом для всех видов полимера является их малый температурный интервал устойчивости. Обычный ПВХ становится хрупким, теряет свойства диэлектрика при температуре ниже -15 и выше +55. Замораживание водопровода с водой разрывает трубу подобно стальной или чугунной. При нагреве до 80 градусов полимер приобретает хрупкость стекла.

Технические характеристики поливинилхлорида:

Плотность — 1,3-1,43 кг/см3;
Упругость – 2,0-2,7 ГПа;
Предел на разрыв – 4-7 МПа;
Теплопроводность — 0,13-1,63 Вт/(К*м).

Все модификации становятся пластичными и теряют форму при нагреве до 180-200 градусов. Температура возгорания колеблется в пределах около 500 градусов.

Хлорированный вариант выдерживает нагрев до 95 градусов. Он обладает повышенной химической устойчивостью. Его используют в пищевой промышленности, медицине, для транспортировки химикатов органической и неорганической природы.

Непластифицированный ПВХ обладает повышенной жесткостью к внешнему механическому воздействию. Эти материалы используют для монтажа подземных коммуникаций, где они выдерживают нагрузки от пролегающей сверху автомобильной дороги. Для прокладки ниже точки замерзания почвы, их опускают на глубину до 9 м.

Процесс производства регулирует технический регламент, который официально закреплен в соответствующих ГОСТах.

Классификация ПВХ-труб

В настоящее время выпускают несколько типов таких изделий из поливинилхлорида, каждому из которых соответствуют свои признаки классификации, в том числе по техническим/эксплуатационным характеристикам, внешнему виду и другим показателям.

Гладкие ПВХ-изделия насчитывают три вида:

канализационные (наружные/внутренние);
обсадные;
электротехнические.

Деление канализационных труб на две подтипа – наружные и внутренние – производится в зависимости от местоположения системы. Благодаря характеристикам изделий для внутренней канализационной системы становится возможным их применение для отвода стоков из домовладений и квартир. Наружные трубы используются для водовпускных сооружений и возведения канализационных сетей со значительным сечением.

В зависимости от радиуса изгиба такие трубы могут быть:

гибкими;
очень гибкими;
жесткими.

В зависимости от типового размера бывают маленькие, средние и большие изделия.

Также они подразделяются по виду рабочей среды, которую они подают:

безнапорные (транспортировка без давления);
напорные (транспортировка под давлением);
для разреженных сред.

Кроме того, гофрированные изделия могут быть двухслойными: они состоят из гладкого внутреннего и гофрированного внешнего слоев.

Трубопроводы из хлорированного поливинилхлорида (ХПВХ)

Техническая информацияЧто такое ХПВХ

Хлористый поливинилхлорид представляет собой результат реакции хлорирования гомополимера поливинилхлорида. Хлор и ПВХ вступают в реакцию по свободнорадикальному механизму. Реакция инициируется посредством воздействия ультрафиолета или тепловой энергии.

Приготовленный таким способом ХПВХ может быть структурно изменен в зависимости от способа хлорирования, эксплуатационных условий и количества вступившего в реакцию хлора. Его содержание может меняться от 56,7 % до 74 %, однако обычно используется термопластик с содержанием 63-69 % Cl. Увеличение содержания хлора значительно повышает уровень максимальной температуры эксплуатации, а также рабочего давления.

Инструкция по проектированию и монтажу трубопроводов из ХПВХ (PDF, 861 Кб)

Проверено временем

Американская компания Lubrizol oбecneчивает более 62 процентов потребности мирового рынка в системах из ХПВХ. В различных странах мира создано более полутора десятков заводов компании, сеть которых активно развивается. Производства созданы в США Германии, Англии, Италии, Индии, Польше. Востребованность таких систем коммуникаций объясняется тем, что они отвечают главным требованиям, предъявляемым к материалам нового поколения: надежность, экологическая безопасность, длительный срок службы, удобство в эксплуатации.

Начало применению ХПВХ-систем в США было положено аэрокосмическими технологиями, в строительстве же они используются уже больше 46 лет и зарекомендовали себя с наилучшей стороны. Не случайно на рекламных щитах американского завода Nibсо в Польше, производящего трубы и соединительные детали из хлорированного поливинилхлорида, изображен ребенок. Действительно, сборка проста и экологически безвредна, как игра в детский конструктор,

Чтобы присоединить, например, трубу к фитингу, нужно отмерить нужную длину трубы, отрезать (можно использовать даже ножовку), снять фаску, нанести клей и соединить две детали. Не нужны сварочные аппараты, гаечные ключи, специальные инструменты, даже красить трубу не нужно. С монтажом системы может справиться любой, хотя, как и в любом деле, лучше доверять это профессионалу.

Системы абсолютно не токсичны, не подвержены коррозии и, что немаловажно, не поддерживают горение. Все это подтверждено американскими, европейскими, российскими сертификатами по результатам независимых экспертиз

Хотя производители дают гарантию только на 50 лет, сроки службы систем исчисляются десятилетиями.

Основные преимущества

Самый низкий среди пластиков коэффициент линейного расширения — 0,062 мм/м°С.
Высокие огнестойкие характеристики
Высокая прочность и жесткость
Стойкость к ультрафиолету
Низкий коэффициент теплопроводности
Самый низкий рост бактерий
Высокая пропускная способность
Коррозионностойкость
Снижение затрат на монтаж
Клеевое соединение

Сферы применения

Основная сфера применения трубопроводов из хлорированного поливинилхлорида — системы водоснабжения, отопления и кондиционирования в жилых домах и на промышленных объектах.

В настоящее время при замене действующих и строительстве новых трубопроводов в

жилищно-коммунальном хозяйстве все чаще используются трубы из полимерных материалов, значительно более долговечные, а подчас и более дешевые, чем металлические. Сегодня мировые производители труб из полимеров предлагают рынку широкий спектр альтернативных вариантов, предоставляя потребителю возможность свободного выбора.

При создании инженерной инфраструктуры жилого дома (систем центрального и автономного отопления, канализации, холодного и горячего водоснабжения) оптимально применение универсальных пластиковых систем для холодной, горячей воды и отопления FlowGuardGold Туре II (тип 2, созданный для России).

Удельный вес ХПВХ в несколько раз меньше, чем у традиционных материалов, он отличается высокой прочностью, механической и коррозионной стойкостью, устойчивостью к агрессивным химическим средам. Трубы оказывают высокое сопротивление напряжению, осаждению накипи и загрязнений, обладают хорошей вибро- и шумоизоляцией.

Сравнение материалов пластиковых трубПоказатель

Величина показателя для материала
ХПВХ	PEX	ПП	ПНД
Плотность, г/см3	1,57	0,93-0,95	0,91	0,94-0,96
Предел текучести при растяжении, МПа	50-55	18-26	25-28	20-25
Модуль упругости, МПа	2400	550-800	1200	800
Теплопроводность, Вт/м.К	0,14	0,22	0,22	0,41-0,44
Коэффициент линейного расширения, мм/м оС	0,062	0,12-0,14	0,15	0,2
Расчетная прочность, МПа	10	6,3	5-6,3	5-6,3
Кислородопроницаемость при 70°C, (см3/м·атм за 24 ч)	< 1 незначительно	13	13	нет данных

Для внутренних работ

Сферы применения внутри помещений:

прокладка канализации;
монтаж водопровода;
электротехническое направление.

Канализация должна прокладываться из труб, которые не боятся химического воздействия, просты при монтаже, обладают небольшой массой. Таким требованиям отвечают ПВХ трубы. Они пришли на смену тяжелым чугунным аналогам, которые отличаются большим весом, сложностью прокладки, высокой ценой. В современных домах большинство жильцов пользуются именно такой внутренней и наружной канализацией. Для этих целей используют гладкие стояки диаметром от 16 мм до 100 мм. Гофрированные изделия применяют для монтажа систем стоков вод от стиральных машинок, посудомоек. Внутренняя поверхность таких элементов – гладкая, что способствует легкому прохождению стоков отходов жизнедеятельности человека.

Идеально подходят ПВХ изделия для прокладки водопроводов.

Важно! Диаметр стояков зависит от количества потребителей воды: чем больше точек, тем большим должен быть диаметр. Нельзя представить прокладку внутренних коммуникационных сетей без гофрированных ПВХ труб

Оптимальный вариант – гофра с протяжкой. Для полной безопасности функционирования электромагистралей, укладку кабелей осуществляют в самозатухающие гофрированные изделия. Возможность монтажа под любым углом изгиба, быстрота прокладки, бюджетная цена – вот главные достоинства гофрированных ПВХ стояков

Нельзя представить прокладку внутренних коммуникационных сетей без гофрированных ПВХ труб. Оптимальный вариант – гофра с протяжкой. Для полной безопасности функционирования электромагистралей, укладку кабелей осуществляют в самозатухающие гофрированные изделия. Возможность монтажа под любым углом изгиба, быстрота прокладки, бюджетная цена – вот главные достоинства гофрированных ПВХ стояков.

Особенности монтажных работ

Специфика применения трубок ПВХ заключается в том, что их используют тогда, когда требуется осуществлять визуальный контроль над транспортировкой жидкостей.

Несмотря на простоту монтажа прозрачных изделий, необходимо помнить о некоторых нюансах, связанных с их установкой:

по причине простоты конструкции, для монтажа трубопровода из ПВХ потребуется минимум инструментов и оборудования, а саму работу можно выполнить своими руками;
поскольку поливинилхлорид является довольно жестким, технология прокладки труб из этого материала имеет много общего с монтажом металлических аналогов.

Строительство трубопроводов из прозрачных ПВХ трубок возможно двумя способами – открытым и скрытым, благодаря тому, что их производят из материала, устойчивого к ультрафиолетовому излучению. Иногда изделия выпускают с дополнительным защитным слоем от бензина и маслянистых веществ.

Сам монтаж несложен: нужно подобрать изделия правильного диаметра, соединить трубы при помощи фитингов и применить специальные уголки в местах поворота системы.

Поливинилхлорид: особенности и свойства

ПВХ относится к классу пластиков, который сохраняет способность к повторной переработке после того, как процесс формирования изделия завершен, в том числе трубы. Материал начинает плавиться при температуре 165-200 С, и почти не подвержен деформации, включая напряжения механического характера. Такие свойства обеспечиваются благодаря структуре поливинилхлорида и молекулярному строению.

Для полного понимания, что это такое труба из ПВХ – нужно добавить, это негорючее изделие, устойчивое к воздействию многих кислот, хлорированным, ароматическим и алифатическим углеводам. Сам материал термопластичен, отлично поддается механической обработке, а для его сваривания достаточно нагрева до 200-300 С.

По сравнению с прочностью материала данный показатель у соединений, независимо от способа их создания (склеивание, сварка), достигает порядка 85-90%. Благодаря свойству непроводимости электротока, поливинилхлорид является хорошим диэлектриком и применяется для изготовления гладких электротехнических изделий. Следует отметить, что указанное свойство полимер утрачивает при нагреве свыше 85 С.

Полипропиленовые фитинги

Полипропилен это жесткий материал, поэтому трубы из него выпускаются в виде готовых отрезков, которые необходимо соединять между собой. Из-за этого их свойства для монтажа требуется большое количество комплектующих.

Трубопровод из полипропилена монтируется посредством сварки с использованием фитингов. Основной соединительный фитинг для труб – американка. Американка – самое необходимое соединение для трубы, обеспечивающее ей прочность. Конструктивно она состоит из резьбовых фитингов (2 шт.), накладной гайки и прокладки.

Фитинги для полипропиленовых труб

«Американка» — это условное название, под которым можно объединить любую муфту, уголок или кран, в конструкции которых имеется накидная гайка. Она имеет свои преимущества:

американка используется для расстыковки трубопровода без вращения;
для соединения двух деталей необходимо вращать только накидную гайку. То есть американка оставляет детали неподвижными;
американка уплотняется специальной прокладкой, что придает соединению особую надежность;

В целом, фитинги для полипропиленовых труб (в том числе и американка), обладают следующими свойствами:

долгий срок службы;
экологичность;
быстрый и легкий монтаж.

Полипропилен

Для изготовления каналов, применяемых при обустройстве отопительных контуров, используют несколько видов сырья:

Рандом-сополимеры. Они включают в себе несколько видов частиц-кристаллов. Структура данного материала обладает высоким показателем прочности. Эта разновидность полипропилена обозначается латинскими буквами PPR.
Блок-сополимеры. Обладают сложной молекулярной структурой. Включают в себе отличающиеся друг от друга гомополимеры. Расстановка блок-сополимеров чередуется между собой. Это и придает материалу особые свойства. Разновидность сырья маркируется аббревиатурой PPB.
Гомополимеры. Обладают одинаковой структурой. Данная разновидность материала не подходит для обустройства отопления или горячего водоснабжения. Каналы этого вида маркируют следующим образом — PPH.

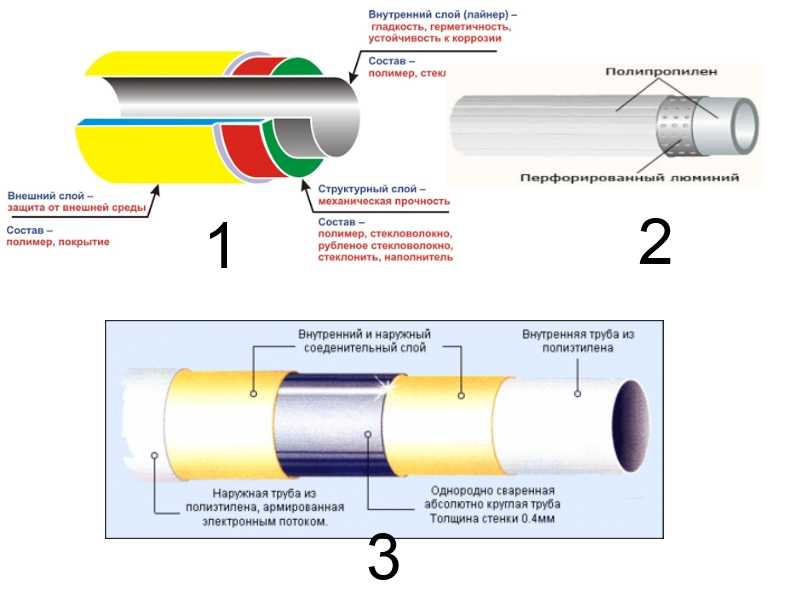

Чтобы использовать полипропиленовые конструкции для обустройства отопительных контуров нужно снизить их линейное расширение, составляющее 0.15 мм/м. Чтобы решить эту задачу материал армируют стекловолокном или фольгой из алюминия. Указанная процедура позволяет снизить упомянутый показатель до 0.03 мм/м.

Алюминиевую фольгу могут располагать в центре изделий или ближе к внутренней или внешней поверхности. Слой бывает сплошным или перфорированным.

Если армирование расположено ближе к наружной поверхности продукции, его нужно убрать на глубину вхождения канала в фитинг. Данную операцию нужно выполнять в обязательном порядке. В противном случае, на месте стыка в скором времени возможно появление течи. Попадание носителя в слои канала способствует возникновению пузырей на его поверхности. По этой причине некоторые специалисты отдают предпочтение продукции армированной стекловолокном.

Полипропиленовые конструкции характеризуются:

сроком службы до пятидесяти лет;
диаметрами от двадцати до ста десяти миллиметров;
показателем линейного расширения, равным 0.03 мм/мм;
способностью выдерживать температуру до девяноста пяти градусов.

Для обустройства отопительных контуров в квартире или частном доме используют конструкции с диаметром от 20 до 25 мм. Для систем центрального отопления используют изделия большего сечения. Например, продукцию с диаметром 50 мм.

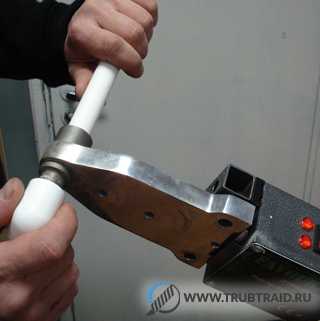

Монтаж изделий выполняется посредством их спайки. Для выполнения этой операции применяют специальный паяльник. Его конструкция включает в себе катушку для нагрева, платформу и головки.

Важно, чтобы патрубок и соединительный элемент надевались друг на друга с небольшим усилием. Обязательно соблюдайте временные интервалы при нагреве изделий

Если этого не делать, качество соединения будет крайне низким. Это приведет к возможной разгерметизации стыка и сильного уменьшения пропускной способности конструкции.

Одним из признаков профессионального монтажа является появление равномерного кольца из выдавленного ПП. Это свидетельствует о том, что расплавленный полипропилен заполнил все пустоты внутри соединения. Перед проведением установки данной разновидности полимерных труб обязательно пройдите обучение. Это позволит вам не допускать ошибок во время монтажа.

Назначение

Благодаря универсальности данный материал находит применение в разных областях человеческой деятельности. Он применим как в условиях улицы, так и внутри помещений. В магазинах встречаются ленты разных цветов, но главное, чтобы они не имели посторонних неприятных запахов — это свидетельствует о низком качестве.

ПВХ-лента не рекомендована для изоляции полимеров или силиконовых поверхностей, в составе которых есть фтор. Если обрабатываемая поверхность с дефектами, порами или другими повреждениями, ее сперва подготавливают — наносят грунтовочный материал. ПВХ-лента наносится только на сухую и чистую поверхность.

работы с электротехникой. Лентой изолируют электрокабели, соединяют провода, маркируют жгуты;
бытовые работы. ПВХ-лента пригодится, если нужно отремонтировать разные вещи, начиная инструментом и заканчивая другими домашними мелочами;
ремонт автомобиля. Например, при необходимости изолировать провода и другие места;
упаковка. Благодаря клеевому покрытию такой лентой легко упаковать коробки небольшой массы. Упаковочные работы все чаще автоматизируются;
ремонт лодок. Для этого пользуются специальной усиленной лентой;
защита трубопроводов. На трубы, проложенные в земле, постоянно действуют отрицательные влияния грунта, поэтому магистрали требуют надежной защиты. ПВХ-изоляция позволяет защитить наружную сторону труб от образования ржавчины

Но здесь важно правильно ею пользоваться, а именно — наматывать по спирали, во избежание перекосов. Лента, стойкая к влаге, гидроизолирует магистрали.

Это далеко не весь перечень сфер, где находит применение изолента. Помимо ремонтных работ, она широко распространена и в творческой деятельности.

Особенности монтажа труб НПВХ

При нагревании трубы выделяют токсические вещества, поэтому для их соединения чаще используются манжетное раструбное соединение, где применяются специальные уплотнители в виде манжеты из резины.

Монтаж трубопровода из НПВХ с помощью сварки возможен только при создании условий для проветривания.

Фитинговые способы монтажа позволяют создать сеть любой, даже самой сложной конфигурации.

Прокладку трубопровода нужно проводить при температуре не ниже — 10°С, а лучше всего при плюсовых температурных показателях, чтобы иметь гарантию, что трубы не деформируются и не выйдут из строя.

Особенности НПВХ

Сырьем для изготовления является непластифицированный поливинилхлорид.

Отсутствие пластификаторов в химической формуле материала делает продукцию из него более жесткой и прочной. Благодаря особому строению молекулы поливинилхлорида, а именно крестообразным связям между атомами, придающими веществу твердость и устойчивость, НПВХ может выдерживать значительно большие механические нагрузки чем другие полимеры.

Кроме того, поливинилхлорид без пластификаторов не содержит хлора, а значит, безопасен при использовании.

История применения НПВХ началась с конца восьмидесятых годов двадцатого века. За это время непластифицированный поливинилхлорид зарекомендовал себя как один из самых прочных и устойчивых к механической деформации видов пластика.

Достоинства труб НПВХ

Если говорить об основных преимуществах НПВХ, нельзя не отметить следующее:

гладкая поверхность трубы обеспечивает высокую пропускную способность и не подвергается зарастанию, не позволяет бактериям размножаться на стенках;
трубы из НПВХ негорючие, обладают свойством самозатухания;
не повреждаются в результате замерзания рабочей среды;
изделия инертны по отношению к воздействию химических веществ, поэтому не влияют на изменение вкуса, запаха и цвета рабочей среды;
не подвергаются коррозии даже при длительном использовании;
легко выдерживают гидроудары и внешнее давление;
длительный срок эксплуатации;
небольшой удельный вес: труба НПВХ по массе превосходит массу воды, поэтому не всплывает, что важно, например, при наличии большого скопления жидкости в скважинах.

Если говорить о стоимости таких труб, то они значительно дешевле, чем металлические, в частности — стальные. Даже если включить в стоимость все необходимые соединительные элементы, то себестоимость и цена работы трубопровода из НПВХ обойдется значительно дешевле. Однако изделия НПВХ дороже, чем трубы из ПНД, но при этом стоимость компенсируется и более высокими эксплуатационными характеристиками, поскольку такие трубы изготавливаются только из первичного сырья.

Недостатком НПВХ считается его относительная хрупкость в результате температурного воздействия: при t ниже — 45°С, труба становится ломкой, а t выше 50°С, становится причиной того, что материал начинает плавиться и выделять токсичные вещества.
