Постановка задачи
Гидравлический расчёт при разработке проекта трубопровода направлен на определение диаметра трубы и падения напора потока носителя. Данный вид расчёта проводится с учетом характеристик конструкционного материала, используемого при изготовлении магистрали, вида и количества элементов, составляющих систему трубопроводов(прямые участки, соединения, переходы, отводы и т. д.), производительности,физических и химических свойств рабочей среды.
Многолетний практический опыт эксплуатации систем трубопроводов показал, что трубы, имеющие круглое сечение, обладают определенными преимуществами перед трубопроводами, имеющими поперечное сечение любой другой геометрической формы:
- минимальное соотношением периметра к площади сечения, т.е. при равной способности, обеспечивать расход носителя, затраты на изолирующие и защитные материалы при изготовлении труб с сечением в виде круга, будут минимальными;
- круглое поперечное сечение наиболее выгодно для перемещения жидкой или газовой среды сточки зрения гидродинамики, достигается минимальное трение носителя о стенки трубы;
- форма сечения в виде круга максимально устойчива к воздействию внешних и внутренних напряжений;
- процесс изготовления труб круглой формы относительно простой и доступный.
Подбор труб по диаметру и материалу проводится на основании заданных конструктивных требований к конкретному технологическому процессу. В настоящее время элементы трубопровода стандартизированы и унифицированы по диаметру. Определяющим параметром при выборе диаметра трубы является допустимое рабочее давление, при котором будет эксплуатироваться данный трубопровод.
Основными параметрами, характеризующими трубопровод являются:
- условный (номинальный) диаметр – DN;
- давление номинальное – PN;
- рабочее допустимое (избыточное) давление;
- материал трубопровода, линейное расширение, тепловое линейное расширение;
- физико-химические свойства рабочей среды;
- комплектация трубопроводной системы (отводы, соединения, элементы компенсации расширения и т.д.);
- изоляционные материалы трубопровода.
Условный диаметр (проход) трубопровода (DN) – это условная безразмерная величина, характеризующая проходную способность трубы, приблизительно равная ее внутреннему диаметру. Данный параметр учитывается при осуществлении подгонки сопутствующих изделий трубопровода (трубы, отводы, фитинги и др.).
Условный диаметр может иметь значения от 3 до 4000 и обозначается: DN 80.
Условный проход по числовому определению примерно соответствует реальному диаметру определенных отрезков трубопровода. Численно он выбран таким образом, что пропускная способность трубы повышается на 60-100% при переходе от предыдущего условного прохода к последующему.Номинальный диаметр выбирается по значению внутреннего диаметра трубопровода. Это то значение, которое наиболее близко к реальному диаметру непосредственно трубы.
Давление номинальное (PN) – это безразмерная величина, характеризующая максимальное давление рабочего носителя в трубе заданного диаметра, при котором осуществима длительная эксплуатация трубопровода при температуре 20°C.
Значения номинального давления были установлены на основании продолжительной практики и опыта эксплуатации: от 1 до 6300.
Номинальное давление для трубопровода с заданными характеристиками определяется по ближайшему к реально создаваемому в нем давлению. При этом,вся трубопроводная арматура для данной магистрали должна соответствовать тому же давлению. Расчет толщины стенок трубы проводится с учетом значения номинального давления.
Полезные мелочи
Напоследок позволим себе дать несколько полезных советов владельцу дома или квартиры, который собирается монтировать водопровод или систему отопления своими руками.
- Черную сталь есть смысл использовать только на отоплении. И то при условии, что система отопления не сбрасывается на лето: сочетание сырости и доступа воздуха стали противопоказано.
- Оцинковка собирается исключительно на резьбах. Инструкция связана с тем, что на сварных соединениях цинковое покрытие выгорает.
- Для герметизации резьбовых соединений проще и дешевле всего использовать лен с краской. Лен дешев, но подвержен гниению; краска полностью решает эту проблему.
Подмотка резьбы льном с краской.
Данные: как рассчитать диаметр трубы для отопления
Для расчета диаметра трубопровода понадобятся такие данные: это и общие теплопотери жилища, и протяженность трубопровода, и расчет мощности радиаторов каждой комнаты, а также способ разводки. Развода может быть однотрубной, двухтрубной, иметь принудительную или естественную вентиляцию.
Также обратите внимание на маркировку у медных и полипропиленовых труб наружного диаметра. Внутренний же можно вычислить, отняв толщину стенки. У металлопластиковых и стальных труб внутренний размер проставляется при маркировке
У металлопластиковых и стальных труб внутренний размер проставляется при маркировке.
К сожалению, рассчитать точно сечение труб невозможно. Так или иначе, а придется выбирать вам из пары вариантов. Этот момент стоит пояснить: к радиаторам нужно доставить определенное количество тепла, добившись при этом равномерного нагрева батарей. Если речь идет о системах с принудительной вентиляцией, то делается это при помощи труб, насоса и самого теплоносителя. Все, что нужно – это прогнать за некий временной промежуток нужное количество теплоносителя.
Получается, что можно выбрать трубы меньшего диаметра, и теплоноситель подавать с большей скоростью. Можно сделать также выбор в пользу труб большего сечения, но интенсивность подачи теплоносителя уменьшить. Предпочтителен первый вариант.
Что это такое

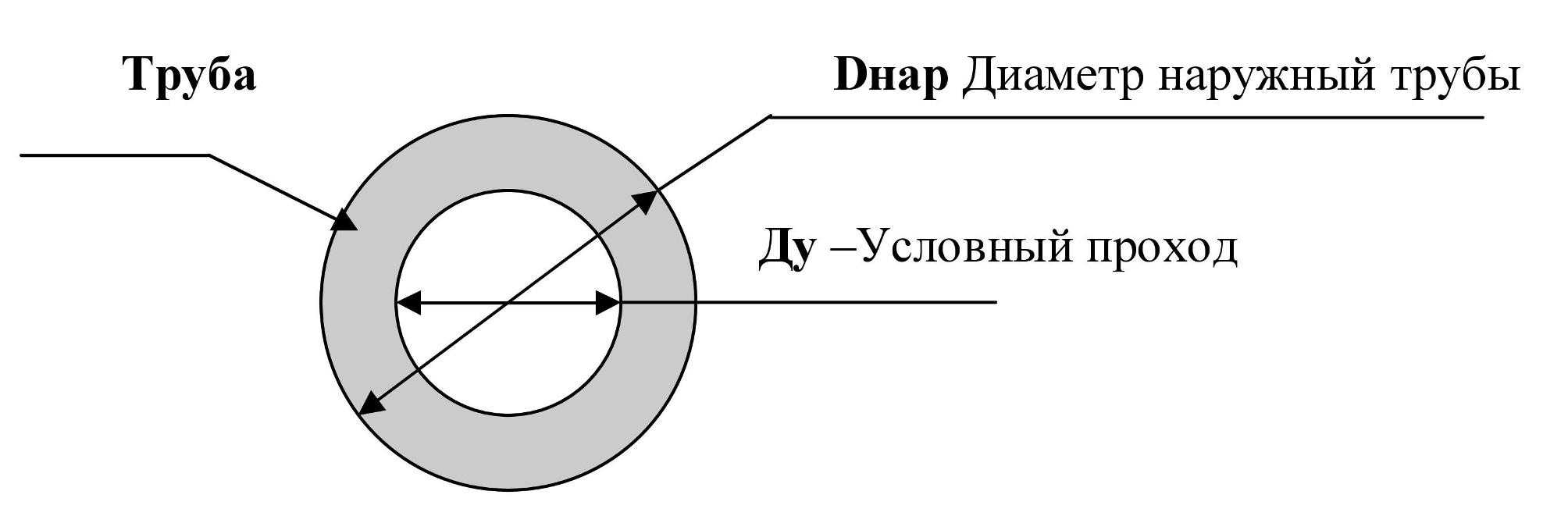

ДУ (номинальный либо условный диаметр, условный проход) — это параметр, характеризующий совместимость труб и арматуры для них. Скажем, каждая труба ДУ25 будет совместима с уголком либо муфтой того же условного прохода.
Не обращая внимания на то, то условный проход примерно равен внутреннему диаметру в миллиметрах, он в большинстве случаев приводится без указания каких-либо единиц. Другими словами наименование ‘труба ДУ40’ будет верным, а вот ‘ДУ 50 мм’ — нет.
Увидьте: правильное совпадение условного прохода и фактического внутреннего диаметра быть может, но есть скорее совпадением, чем правилом. Размеры трубы ДУ 65 либо 100 регламентируются действующими ГОСТ, но одному значению условного прохода соответствует один наружный диаметр и пара значений толщины стенок, что, разумеется, даст некоторый разброс диаметров внутренних.
Полный список условных проходов содержится в ГОСТ 28338-89. Он предусматривает диапазон значений от 2,5 до 4000. Но, потому, что нас интересуют в первую очередь трубопроводы сантехнического назначения, в будущем мы ограничимся создаваемыми в соответствии с ГОСТ 3262-75 стальными водогазопроводными трубами, их большой ДУ ограничен значением 150.
Полезно знать, что таблица значений условного прохода подобрана так, дабы любой следующий размер увеличивал пропускную свойство трубопровода на 60 — 100%. Она, как мы не забываем из физики, пропорциональна площади сечения, которое растет за квадратом диаметра.
Диаметр труб (DN, Ду)
Традиционно диаметр труб у нас измеряют в миллиметрах. Труба имеет два диаметра — внутренний и внешний и характеризуется толщиной стенки. В зависимости от стандарта, по которому изготовлена труба, когда говорят о размерах труб, в одних случаях имеется ввиду наружный диаметр, в других внутренний.
Труба может использоваться при разном давлении. Для более высокого давления необходима большая прочность, что обеспечивается толщиной стенки трубы. При этом наружный диаметр трубы оставляют фиксированным. По другому не получится соединять отрезки труб, возникнут сложности с резьбой, фитингами и т.д. Так что наружный диаметр — это только внешний параметр. Поэтому было введено такое понятие, как условный проход (Ду) или, по новому — номинальный диаметр (DN).
Что такое Ду?
Ду – образовано от двух слов: Диаметр и Условный. Ду = DN. Ду тоже самое что DN. Просто DN более международный стандарт. Ду – русскоязычный вариант DN. В настоящее время, нужно категорически отказаться от такого наименования, как Ду.
Что такое DN?
DN — Cтандартизованное представление диаметра. ГОСТ 28338-89 и ГОСТ Р 52720
Номинальный диаметр DN (диаметр условного прохода; условный проход; номинальный размер; условный диаметр; номинальный проход) — величина, которая примерно соответствует внутреннему диаметру трубы в миллиметрах. Это основная размерная характеристика водогазопроводных труб, соединительных частей к ним и запорной арматуры.
При строительстве трубопроводов подбирают материалы с тем же средним значением DN. Такая система на всех участках будет иметь одинаковую скорость потока, это значит, что гидравлические потери будут незначительны, а для поддержания давления не потребуется дополнительная аппаратура.
Стенки трубы при одинаковом наружном размере имеют разную толщину, т.е. просвет меняется. Чтобы стандартизировать это ввели условный проход. Условный проход трубы определяется ГОСТом 28338-89. Реальные размеры округляются до ближайшего номинального по стандартизированной таблице.
Пример
Внутренний диаметр каждой трубы зависит от толщины её стенок. Стальные трубы по условиям технологии их производства имеют постоянные наружные диаметры. Чтобы увеличить прочность трубопровода, работающего при высоких давлениях, увеличивают толщину стенки трубы, поэтому внутренние диаметры труб отличаются от условных проходов.
Труба с наружным диаметром 159 мм:
- при толщине стенки 9 мм имеет внутренний диаметр 141 мм;
- при толщине стенки 7 мм имеет внутренний диаметр 145 мм;
- при толщине стенки 5 мм имеет внутренний диаметр 149 мм;
но обозначается DN150.
DN150 будет обозначать внутренний диаметр примерно 150 мм.
Все существующие элементы водопроводных и газопроводных трубопроводов маркированы в соответствии с перечнем стандартных величин. Реальный размер внутреннего сечения трубы или арматуры может быть больше или меньше. Он округляется до ближайшего нормативного значения.
Ряды номинальных диаметров элементов трубопровода установлены в ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»:
Таблица рядов условных проходов трубы (Ду) или номинальных диаметров (DN)
|
Ряд условных проходов трубы (Ду) или номинальных диаметров (DN) |
||||||
| 2,5 | 3 | 4 | 5 | 6 | 10 | 12 |
| 15 | 16 | 20 | 25 | 32 | 40 | 50 |
| 63 | 65 | 80 | 100 | 125 | 150 | 160 |
| 175 | 200 | 250 | 300 | 350 | 400 | 450 |
| 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| 2800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 |
Например, если реальный внутренний диаметр равен 14 мм, то пишем как: DN15. Если внутренний диаметр 22мм. то принимаем значение DN20. То есть выбираем ближайшее по значению число из списка стандарта: ГОСТ 28338-89.

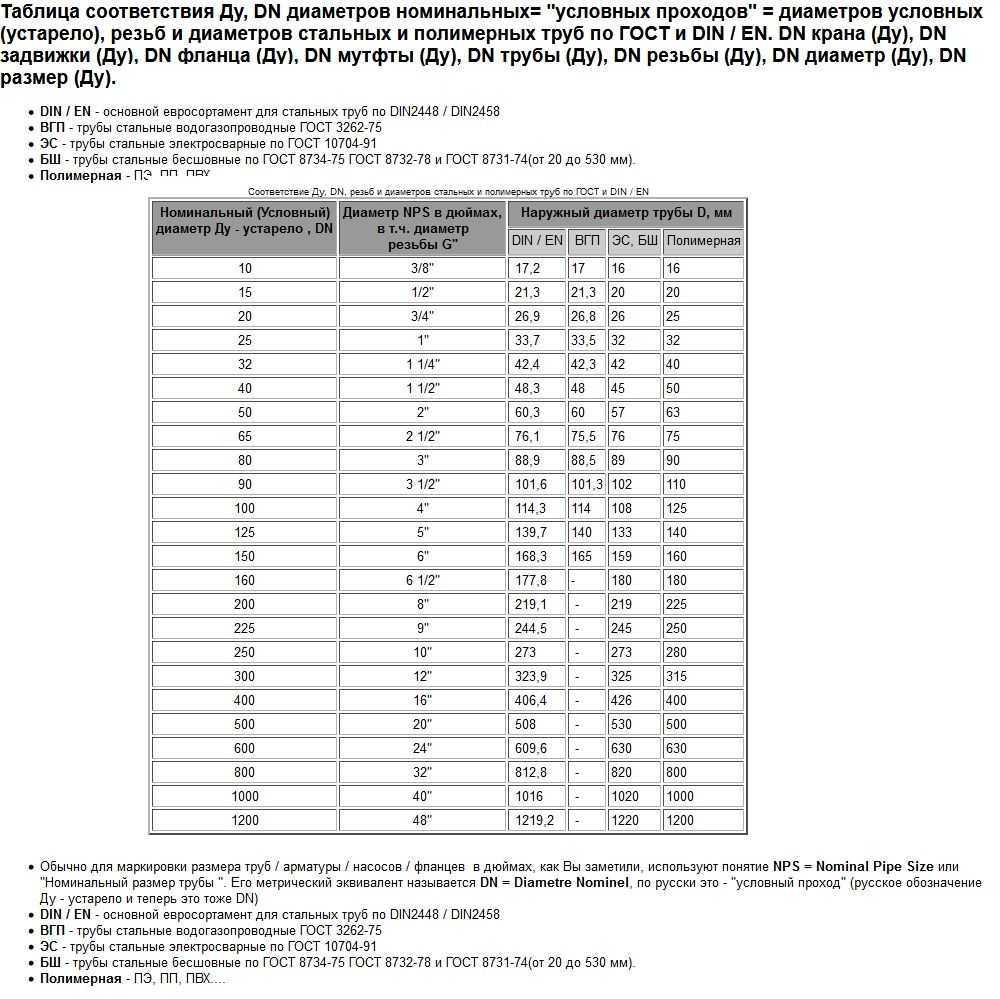

Таблица диаметров стальных и полимерных труб
|
Наружный диаметр(Dh), трубы, в мм по ГОСТ и DIN / EN |
|||||
| Условный проход (Dy) трубы, в мм | Диаметр резьбы трубы (G), в дюймах | Наружный диаметр трубы D, мм | |||
| DIN/ EN | Трубы стальные водогазопроводные | Стальные электросварные и бесшовные трубы | Полимерные трубы ПЭ, ПП, ПВХ | ||
| 10 | 3/8″ | 17,2 | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,9 | 26,8 | 26 | 25 |
| 25 | 1″ | 33,7 | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,4 | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48,3 | 48 | 45 | 50 |
| 50 | 2″ | 60,3 | 60 | 57 | 63 |
| 65 | 2 1/2″ | 76,1 | 75,5 | 76 | 75 |
| 80 | 3″ | 88,9 | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,6 | 101,3 | 102 | 110 |
| 100 | 4″ | 114,3 | 114 | 108 | 125 |
| 125 | 5″ | 139,7 | 140 | 133 | 140 |
| 150 | 6″ | 168,3 | 165 | 159 | 160 |
| 160 | 6 1/2″ | 177,8 | — | 180 | 180 |
| 200 | 8″ | 219,1 | — | 219 | 225 |
| 225 | 9″ | 244,5 | — | 245 | 250 |
| 250 | 10″ | 273 | — | 273 | 280 |
| 300 | 12″ | 323,9 | — | 325 | 315 |
| 400 | 16″ | 406,4 | — | 426 | 400 |
| 500 | 20″ | 508 | — | 530 | 500 |
| 600 | 24″ | 609,6 | — | 630 | 630 |
| 800 | 32″ | 812,8 | — | 820 | 800 |
| 1000 | 40″ | 1016 | — | 1020 | 1000 |
| 1200 | 48″ | 1219,2 | — | 1220 | 1200 |
ДОМОСТРОЙСантехника и строительство
Очень часто происходит путаница с диаметрами резьб. Сантехнику нужно одно, заказчику второе, кто сам себе делает, пытается сам догадаться, что же нужно. Часто очевидные на первый взгляд вещи приводят к ошибкам и потерям времени, денег и т.д.
Всем известно, что 1″ (один дюйм) — это 25.4 мм. Здравомыслящий человек берет предмет (муфту, футорку, ниппель, бочонок, удлинитель, угол, тройник) на котором написано или выдавлено металлом по металлу 1″, берет линейку и начинает замерять. Где-то должен здесь быть зашифрован этот злополучный размер 25.4мм. Но его нет нигде. Ладно, если это что-то с наружной резьбой, еще можно найти что-то примерно подходящее — внутренний диаметр прохода . и то не всегда. Но если это, например, муфта с внутренними резьбами, то вообще «труба». Там самый маленький диаметр — 30мм. А называется все тем же одним дюймом.
В этом есть определенная условность . В дюймах считается условный проход, то есть внутренний диаметр стандартной трубы. Если труба стандартная 1″ то внутри у нее 25.4 мм, а если у нее снаружи есть резьба, то она считается 1″, хотя очевидно диаметр наружной резьбы будет значительно больше. А по этой уже резьбе определяется внутренний диаметр резьбы, куда эта наружная вкручивается. Если она вкручивается во внутреннюю, значит и она 1″, только внутренняя
А на миллиметры обычно в этом случае не обращают внимание )). Сказали 25мм резьба, значит 1″ и все это как бы имеют в виду
Сказали 15мм — полдюйма значит. 20мм — значит три четверти дюйма и т.д. 40 — дюйм одна вторая, 32 — дюйм с четвертью . Дальше по аналогии.
А представим ситуацию, когда кусок трубы имеет толщину стенки 10 мм. Внутри у нее 10мм проход, а резьба снаружи вкручивается в муфту, на которой написано 1″. Тогда получается, что труба меньше, чем полдюймовая (3/8″ или 1/4″), а резьба дюймовая? Да, в том то и дело. Привычному взгляду привычно видеть, когда в спецификации написано «Кран 1″ Ду 25». Часто по «Ду» можно определить диаметр резьбы, ведь это просто, но иногда бывает так, что две разные позиции, на одной написано 1″ Ду 25, а на другой 1″ Ду 20. Чудеса? Нет, все то же самое . условный проход — это внутренний диаметр в миллиметрах, а дюймами обозначается резьба, которая вкрутится в стандартную муфту, имеющую стандартный диаметр резьбы и обозначенный одним дюймом.
Размеры и диаметры стальных труб
Геометрические размеры труб определяются следующими характеристиками:
- — внешний диаметр;
- — толщина стенки;
- — соотношение внешнего и внутреннего диаметров;
- — длина.
Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.
На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.
Диаметр стальных труб
Диаметр стальной трубы определяется по:
- — внешнему диаметру для электросварных и бесшовных труб;
- — диаметру условного прохода для ВГП-труб.
- — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
- — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров остальных деталей и оборудования. Его значение стандартизированного согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
- — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
- — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
- — Диаметр резьбы (G).
Размеры труб указываются в миллимерах, но для трубы ВГП часто обозначают в дюймах («).

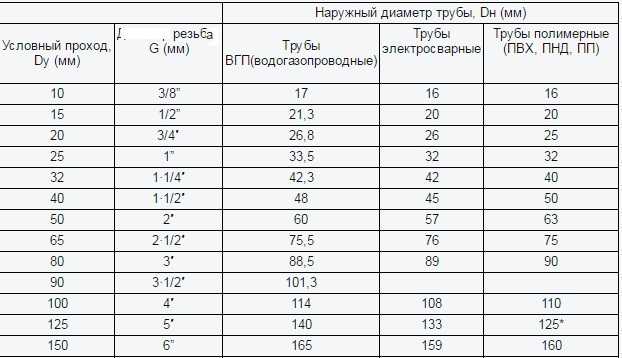

Таблица соответствия диаметров труб в мм и дюймах
| Условный проход трубы (Dy), мм | Диаметр резьбы (G), дюйм | Наружный диаметр трубы (Dн), мм | ||
| Труба стальная водогазопроводная | Труба стальная бесшовная | Полимерная | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
Размеры ВГП-труб по ГОСТ 3262-75
Основные размеры ВГП-трубы: 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм — но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4″, для внутренней разводки 1/2″.
Размеры электросварных труб по ГОСТ 10704-91
Прямошовные электросварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.
Размеры сварных труб для газо- и нефтепроводов по ГОСТ 20295-85
Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.
Размер горячекатанных бесшовных труб по ГОСТ 8732-78
Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.
Заводы производители могут изготавливать любые размеры труб по требованию заказчика.
Внутренние диаметры труб
Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 и т.д.
При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.
Наружные диаметры труб и толщина стенки труб
| Наружный диаметр, Dн мм | Толщина стенки, мм | ||
| Трубы стальные водогазопроводные ГОСТ 3262-75 | |||
| 15 | 2,8 | ||
| 20 | 2,8 | ||
| 25 | 3,2 | ||
| 32 | 3,2 | ||
| 40 | 3,5 | ||
| 50 | 3,5 | ||
| Трубы стальные электросварные ГОСТ 10704-91, ГОСТ 10705-80 | |||
| 57 | 3,5 | ||
| 76 | 3,5 | ||
| 89 | 3,5 | 4,0 | |
| 102 | 3,5 | 4,0 | |
| 108 | 3,5 | 4,0 | |
| 114 | 4,0 | 4,5 | |
| 133 | 4,0 | 4,5 | |
| 159 | 4,5 | 5,0 | 6,0 |
| Условный проход | Наружный диаметр | Толщина стенки труб | ||
| легких | обыкновенных | усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,35 | — | — |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,35 | — | — |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
На сайте StalnyeTruby.BY вы можете купить металлические трубы в Минске оптом и в розницу.
Численная величина диаметров стальных труб
Огромный сортамент стальных труб различного назначения, исполнения, видов представляется в виде таблиц, где основными параметрами являются:
- условный проход (или номинальный диаметр);
- наружный диаметр трубы;
- толщина стенки.
Иногда в таблицу диаметров стальных труб вводят значения массы изделия в зависимости от ее размеров, а также параметры номинального диаметра.

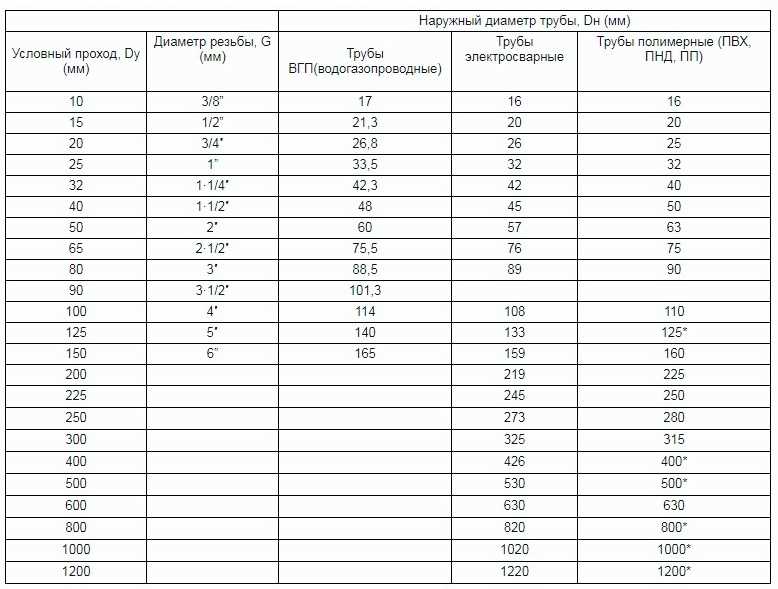

Табличные значения диаметров стальных труб
Таблицами удобно пользоваться при определении точных размеров изделий при их соединении. Например, трубы из стали чаще всего обозначают в дюймах – эта размерность принята во многих уголках мира. В то время как полимерные изделия принято исчислять в миллиметрах, что создает некоторые трудности при стыковке металлопластиковых, чугунных, медных труб со стальными в водопроводной системе. Таблицы соответствия диаметров помогают определить нужные размеры стыковочных элементов и правильно их соединить.
| Условный проход трубы (Dy) мм | Диаметр резьбы (G), дюйм | Наружний диаметр трубы (Dнар),мм | ||
|---|---|---|---|---|
| Водогазопроводная труба стальная | Бесшовная стальная | Полимерная | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
В таблице 1 параметрам условного прохода в мм соответствуют определенные значения внутреннего диаметра в дюймах
Обратите внимание, как различаются значения наружного диаметра у разного вида труб: бесшовной, электросварной, металлопластиковой. Разница может достигать 17 мм
Как правильно перевести дюймы в миллиметры
Дюймовая размерность при переводе на миллиметры округляется в большую сторону. Очевидно, что, зная константу 1 дюйм равен 2,54 см, можно самостоятельно высчитать значения диаметра согласно метрической размерности. Но проблема не в том, как посчитать, а как правильно определить диаметр. Как показывают практические измерения стальных труб, их маркированный диаметр в дюймах не соответствует измеренным данным в миллиметрах. То есть, указан размер 1” (соответственно 25,4 мм), а на деле получается 33,5 мм. В чем причина такого несоответствия?
Прежде всего, в обозначении штампуют внутренний диаметр трубы. Во-вторых, за единицу измерения диаметра принимается размерность условного прохода (Ду), который указывается в целых числах. Причем величина размера растет с ростом индекса (проходимости) трубы на 40-60% с каждым шагом. Условный проход трубы соответствует внутреннему просвету (номинальному диаметру) магистрали, но в качестве окончательного значения принимается целое число с округлением рассчитанного в большую сторону. Стандартизируют условный проход магистрали по ГОСТ 355-52.
Чтобы правильно выбрать элементы газо- и водопровода с дюймовой маркировкой, лучшим вариантом будет применение таблиц
При соединении элементов водогазопровода с метрической и дюймовой системами измерения (например, стальных трубопроводов с изделиями из меди, латуни, полипропилена) важно учитывать не только внутренний, но и наружный диаметр
| Диаметры, дюйм | Диаметры, мм |
|---|---|
| 1/2 | d15 |
| 3/4 | d20 |
| 1′ | d25 |
| 1’/1/4 | d32 |
| 1’/1/2 | d40 |
| 2′ | d50 |
| 2’/1/2 | d65 |
| 3′ | d89 |
| 4′ | d100 |
Номинальное давление трубы (PN)
Номинальное (условное) давление (PN или Ру) – максимальное избыточное давление в системе при температуре рабочей среды 20° С, позволяющее обеспечить эксплуатационный срок службы отдельных элементов соединительной арматуры и трубопровода. Обозначения и значения условного давления должны соответствовать номиналам, указанным в ГОСТ 26349-84.
PN (ранее в СССР и РФ — «Ру») это не единица давления, а скорее «класс прочности по внутреннему давлению» трубопроводов и арматуры, кроме того ряды PN отличаются габаритными и присоединительными размерами при одинаковых DN (Ду).
Имеет единицу измерения: кгс/cм2. Обозначение кгс означает кг × с (килограмм умноженное на с). с=1. с характеризует как бы коэффициент силы. То есть умножая килограмм(массу) на силу мы конвертируем массу в силу. Это такая поправка для дотошных физиков. Если Вы обозначите кг/cм2 в принципе тоже не ошибетесь, если будите полагать что массу мы воспринимаем как силу. Также такая единица как кг/cм2 ошибочна тем, что давление образована из двух единиц (сила и площадь). Масса это другой параметр. Потому что масса только на поверхности земля создает ту силу которая давит на землю(сила тяготения). Значение с=1 на поверхности земля. И если Вы улетите на другую планету, то сила гравитации будет другая, и масса будет создавать другую силу. И на другой планете коэффициент с=1 будет равен другому значению. Например, с=0,5 создаст давление в два раза меньше.
Для чего нужен PN ?
Значение PN нужно для того, чтобы указать прибору предел давления, которое нельзя превышать для нормальной работы прибора, для которого это значение задано. То есть при проектировании, проектант должен за ранее знать, на какое максимальное давление рассчитан прибор.
Например, если прибору дали значение PN25 это означает, что прибор рассчитан на эксплуатацию с давлением не превышающим 25 кгс/см2. Что примерно равно 15 Бар.
1 кгс/см2 = 0.98 Бар. Грубо говоря значение PN примерно равно Бару или атмосфере.
Например, если прибору дали значение PN16 то оно рассчитано на давление не превышающую 16 Бар.
Определение PN по стандарту
Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °С), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °С).
Российские нормы: ГОСТ 26349-84, ГОСТ 356-80, ГОСТ Р 54432-2011
Европейские нормы: DIN EN 1092-1-2008
Американские нормы: ANSI/ASME B16.5-2009, ANSI/ASME B16.47-2006
| Обозначение номинального (условного) давления | Значение номинального (условного) давления, МПа (кгс/см³) | Обозначение номинального (условного) давления | Значение номинального (условного) давления, МПа (кгс/см³) | ||
|---|---|---|---|---|---|
| PN 0,1 | 0,01 (0,1) | PN 63 | 6,3 (63,0) | ||
| PN 0,16 | 0,016 (0,16) | PN 80 | 8,0 (80,0) | ||
| PN 0,25 | 0,025 (0,25) | PN 100 | 10,0 (100,0) | ||
| PN 0,4 | 0,040 (0,40) | PN 125 | 12,5 (125,0) | ||
| PN 0,63 | 0,063 (0,63) | PN 160 | 16,0 (160,0) | ||
| PN 1 | 0,1 (1,0) | PN 200 | 20,0 (200,0) | ||
| PN 1,6 | 0,16 (1,6) | PN 250 | 25,0 (250,0) | ||
| PN 2,5 | 0,25 (2,5) | PN 320 | 32,0 (320,0) | ||
| PN 4 | 0,4 (4,0) | PN 400 | 40,0 (400,0) | ||
| PN 6,3 | 0,63 (6,3) | PN 500 | 50,0 (500,0) | ||
| PN 10 | 1,0 (10,0) | PN 630 | 63,0 (630,0) | ||
| PN 16 | 1,6 (16,0) | PN 800 | 80,0 (800,0) | ||
| PN 25 | 2,5 (25,0) | PN 1000 | 100,0 (1000,0) | ||
| PN 40 | 4,0 (40,0) |
Размеры и диаметры стальных труб
Геометрические размеры труб определяются следующими характеристиками:
- — внешний диаметр;
- — толщина стенки;
- — соотношение внешнего и внутреннего диаметров;
- — длина.
Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.
На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.
Диаметр стальных труб
Диаметр стальной трубы определяется по:
- — внешнему диаметру для электросварных и бесшовных труб;
- — диаметру условного прохода для ВГП-труб.
- — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
- — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров остальных деталей и оборудования. Его значение стандартизированного согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
- — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
- — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
- — Диаметр резьбы (G).
Размеры труб указываются в миллимерах, но для трубы ВГП часто обозначают в дюймах («).
Таблица соответствия диаметров труб в мм и дюймах
| Условный проход трубы (Dy), мм | Диаметр резьбы (G), дюйм | Наружный диаметр трубы (Dн), мм | ||
| Труба стальная водогазопроводная | Труба стальная бесшовная | Полимерная | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
Размеры ВГП-труб по ГОСТ 3262-75
Основные размеры ВГП-трубы: 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм — но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4″, для внутренней разводки 1/2″.
Размеры электросварных труб по ГОСТ 10704-91
Прямошовные электросварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.
Размеры сварных труб для газо- и нефтепроводов по ГОСТ 20295-85
Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.
Размер горячекатанных бесшовных труб по ГОСТ 8732-78
Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.
Заводы производители могут изготавливать любые размеры труб по требованию заказчика.
Внутренние диаметры труб
Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 и т.д.
При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.
Наружные диаметры труб и толщина стенки труб
| Наружный диаметр, Dн мм | Толщина стенки, мм | ||
| Трубы стальные водогазопроводные ГОСТ 3262-75 | |||
| 15 | 2,8 | ||
| 20 | 2,8 | ||
| 25 | 3,2 | ||
| 32 | 3,2 | ||
| 40 | 3,5 | ||
| 50 | 3,5 | ||
| Трубы стальные электросварные ГОСТ 10704-91, ГОСТ 10705-80 | |||
| 57 | 3,5 | ||
| 76 | 3,5 | ||
| 89 | 3,5 | 4,0 | |
| 102 | 3,5 | 4,0 | |
| 108 | 3,5 | 4,0 | |
| 114 | 4,0 | 4,5 | |
| 133 | 4,0 | 4,5 | |
| 159 | 4,5 | 5,0 | 6,0 |
| Условный проход | Наружный диаметр | Толщина стенки труб | ||
| легких | обыкновенных | усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,35 | — | — |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,35 | — | — |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
На сайте StalnyeTruby.BY вы можете купить металлические трубы в Минске оптом и в розницу.
Полезные мелочи
Напоследок позволим себе дать несколько полезных советов владельцу дома или квартиры, который собирается монтировать водопровод или систему отопления своими руками.
- Черную сталь есть смысл использовать только на отоплении. И то при условии, что система отопления не сбрасывается на лето: сочетание сырости и доступа воздуха стали противопоказано.
- Оцинковка собирается исключительно на резьбах. Инструкция связана с тем, что на сварных соединениях цинковое покрытие выгорает.
- Для герметизации резьбовых соединений проще и дешевле всего использовать лен с краской. Лен дешев, но подвержен гниению; краска полностью решает эту проблему.
Подмотка резьбы льном с краской.
Условный диаметр — проход
Условный диаметр прохода в подавляющем большинстве случаев бывает равен диаметру прохода трубопроводов, но для регулирующих клапанов, если не требуется их полнопроходность, диаметр прохода может быть меньше диаметра трубопровода, и в этом случае они выбираются по пропускной способности. По пропускной способности выбирается и размер предохранительного клапана. При выборе регулирующего клапана необходимо выявить, какая в данном случае требуется пропускная характеристика плунжера. Если характеристики плунжеров, выпускаемых серийно ( линейная и равнопроцентная), не могут удовлетворить требованиям эксплуатации, то плунжеры рассчитываются и изготовляются по заданным условиям.
Условный диаметр прохода ( условный проход) Dy — номинальный внутренний диаметр трубопровода, к которому присоединяется арматура.
Условный диаметр прохода в подавляющем большинстве случаев бывает равен диаметру прохода трубопроводов, но для регулирующих клапанов, если не требуется их полнопроходность, диаметр прохода может быть меньше диаметра трубопровода, и в этом случае они выбираются по пропускной способности. По пропускной способности выбирается и размер предохранительного клапана. При выборе регулирующего клапана необходимо выявить, какая в данном случае требуется пропускная характеристика плунжера. Если характеристики плунжеров, выпускаемых серийно ( линейная и равнопроцентная), не могут удовлетворить требованиям эксплуатации, то плунжеры рассчитываются и изготовляются по заданным условиям.
Уточняется условный диаметр прохода и диаметр отверстия в седле, для чего устанавливается допустимое гидравлическое.
Определяется условный диаметр прохода присоединительных фланцев.
Под условным диаметром прохода арматуры и трубопроводов следует принимать номинальный внутренний диаметр присоединительного трубопровода.
Под условным диаметром прохода трубопровода понимают его номинальный внутренний диаметр, который обозначают буквами и цифрами, называющими его величину.
| Регулятор давления газа прямого действия РД. |
Клапаны с условными диаметрами прохода 20, 25 и 32 мм снаб жаются предохранительными клапанами, встроенными в корпус регулятора, а клапан с диаметром 50 мм — самостоятельным предохранительным клапаном, устанавливаемым дополнительно.
| Смесительный клапан 27ч5нж с пневматическим мембранным исполнительным механизмом.| Сильфонный смесительный клапан 27с 1нж с пневматическим мембранным исполнительным механизмом. |
Выпускаются с условными диаметрами прохода 6у 15ч — 80 мм.
Изготовляются с условными диаметрами прохода Dy 50; Dy 80 и Dy 100 мм.
Литые детали с условным диаметром прохода 100 мм и более ( корпуса арматуры, литые тройники, крестовины и др.) в пределах котла или станционных трубопроводов независимо от параметров пара должны проходить каждые 50 тыс. ч визуальный контроль и магни-топорошковую дефектоскопию всех радиусных переходов наружных и внутренних поверхностей. При наличии на корпусах арматуры и других литых деталях ремонтных заварок они должны проходить указанный выше контроль в каждый капитальный ремонт.
Используют арматуру с условным диаметром прохода 50, 100, 150, 200, 250, 300, 350, 400, 500, 600, 800, 1000 и 1200 мм.
| Зависимость давления насы — 0 8 щения паров хладона-114 от температуры. |
