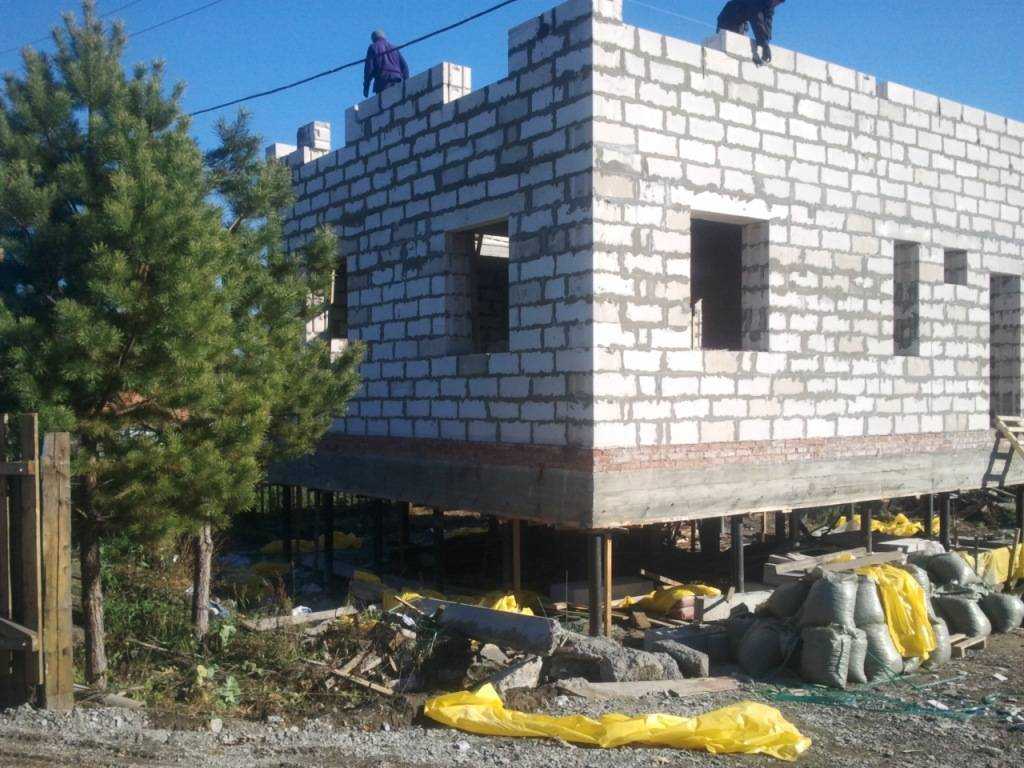

Дом из газобетона на винтовых сваях

Установка винтовых свай

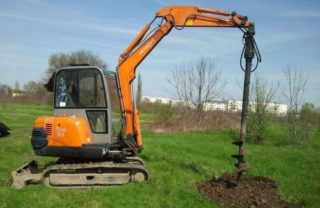

При большой глубине установки лучше воспользоваться спецтехникой

На объект доставляют технику, которая будет закручивать сваи. Стойки складируют и готовят к установке. Пробные опорные стержни вкручивают в нескольких местах на противоположных сторонах плана и считывают показания приборов для подтверждения несущей способности стоек по факту.

Сваю помещают в воронку гидродомкратом. Используют мотобуры, ямобуры, сваевинты – механизмы намного ускоряют вкручивание по сравнению с ручным способом. Забивным методом ставят гладкие сваи, а винтовые с лопастями закручивают в грунт.

Если сваи небольшого сечения, то для завинчивания ручным методом достаточно двух работников. На оголовок сваи надевают сварное приспособление в виде стакана с ушками, в которые вставляют лом.

На оба конца надевают обрезки труб большего диаметра, проверяют вертикаль отвесом или лазерным уровнем и начинают медленное закручивание. Работу продолжают до отказа сваи входить в почву. Это значит, что острие достигло прочного слоя или наткнулось на камень.

Механизмы более точно центруют стержень в воронке и закручивают с наименьшими отклонениями, но применение машин оправдано при большой глубине заложения и внушительном диаметре свай.

Какой фундамент лучше возвести для газобетонного дома?

Перед установкой фундамента для дома из газобетона учитывают такие факторы:

газобетон имеет низкую прочность и применяется для строительства невысоких зданий в 1-3 этажа. Это учитывают при выборе фундамента, так как тогда нет необходимости тратиться на массивное монолитное основание;

Фундамент под дом из газобетона

учитывают геологию участка, уровень подземных вод и глубину промерзания; берут во внимание необходимость помещения под погреб

Монолитный плитный фундамент

Монолитная плита универсальна, она подходит для любого типа грунта с ровным рельефом. Он считается самым дорогостоящим, так как потребуется большое количество материалов на его заливку, однако обеспечивает надежность и прочность основанию.

Монолитный фундамент устанавливают по всему периметру здания:

• подходит для любого типа грунта;
• качественно выдержит газобетонные стены 1-2 этажного здания;
• не боится деформаций грунта и подземных вод.

Такой фундамент стойкий к перепадам температуры и его не нужно углублять до уровня промерзания земли.

Монолитный плитный фундамент

Ленточный монолитный каркас

Ленточный фундамент для дома имеет форму ленты и заливается по периметру дома и под всеми несущими стенами здания. Если газобетонный дом будет без подвального помещения, то выбирают мелкозаглубленный ленточный фундамент. При необходимости подвала и возведении основания на глиняной и пучинистой почве потребуется заглубленный тип такого фундамента.

Легкий газобетон подходит для ленточного фундамента под дом, однако перед его установкой требуется провести качественный анализ грунта

Перед заливкой важно:

• установить прочную и надежную опалубку для фундамента;
• засыпать подушку из песка и щебеня и надежно её утрамбовать;
• провести армирование арматурой периодического профиля.

Фундамент столбчатый монолитный

При устройстве столбчатого фундамента можно сэкономить на материалах в сравнении с предыдущими видами фундаментов. Такой фундамент подходит для легких построек и устанавливается на грунты с невысоким уровнем грунтовых вод. Такое основание часто выбирают, если в проекте дома не предусмотрен подвал.

Устройство столбчатого монолитного фундамента

Столбчатый фундамент подходит:

• непучинистым и глиняным грунтам;
• слишком пластичные грунты требуют дополнительного укрепления фундамента;
• на склонах укрепляют дополнительными упорами.

Свайный фундамент

На почве с высоким уровнем подземных вод и в случае если грунт на участке плывучий, целесообразно устанавливать свайный фундамент под газобетон. Тогда сваи будут передавать нагрузку от здания глубоко залегающему прочному грунту. Буронабивные сваи пользуются высокой популярностью из-за возможности не применять спецтехнику.

Свайное основание под газобетон связывается железобетонным ростверком на который будут установлены стены газобетонных блоков. К преимуществам фундамента из свай относят:

• высокая скорость монтажа;
• имеет качественные несущие способности;
• применяются на неровных участках со значительной глубиной промерзания почвы.

Свайный фундамент технология

Монолитная конструкция

Если выбор остановился на монолитной плите, заливка фундамента под дом из газобетона включает такие этапы:

1. Подготовительные работы. Расчищается и выравнивается стройплощадка, вырывается котлован. Мелкозаглубленному фундаменту для дома из газобетона снимают 50-70 см грунта.
2. Установка опалубки. Возводится по всему периметру котлована с помощью древесных досок и листов фанеры.
3.  Засыпка песчано-щебневой подушки. Она достигает 25-35 см и каждый из материалов максимально трамбуется.
4. Армирование. Перед армированием проводят гидроизоляцию подушки с помощью рулонов рубероида. Арматуру вяжут специальной проволокой и устанавливают на подставки чтобы она оказалась внутри бетонного основания.
5. Заливка бетонного раствора.

Выгодная альтернатива — сваи и столбы

Многие специалисты считают эти виды фундаментов для газобетонного дома наиболее подходящими. Их отличительными преимуществами является:

• бюджетность;
• сваи легко и быстро монтируются;
• длительный срок службы основания.

Фундаменты из столбов или свай потребуют от хозяина дома меньших денежных и силовых затрат. Такие основания легче устанавливаются, а свайный фундамент подходит для проблемных грунтов. Винтовые сваи можно устанавливать в любое время года. Они не требуют бурения скважин и гидроизоляции.

Бетонные столбы для фундамента

Правила монтажа свайно-ростверкового фундамента

Непосредственному монтажу предшествует создание проекта, в котором должен быть выполнен расчет фундамента, создан рабочий чертеж и спецификация. Это сложные работы, требующие профессиональной подготовки и опыта. Необходимо собрать массу данных:

• состав слоев грунта;
• глубина залегания водоносного горизонта (УГВ);
• подсчитать вес дома вместе с эксплуатационной и снеговой нагрузкой;
• вычислить собственный вес фундамента.

Выполнить все расчеты под силу только опытным специалистам, хотя некоторые застройщики пользуются онлайн-калькуляторами, дающими вполне корректные результаты. Тем не менее, считать параметры фундамента самостоятельно, не имея опыта и навыков, не рекомендуется. Правильнее заказать проект в специализированной организации, так как строительство в сложных условиях требует особого подхода.

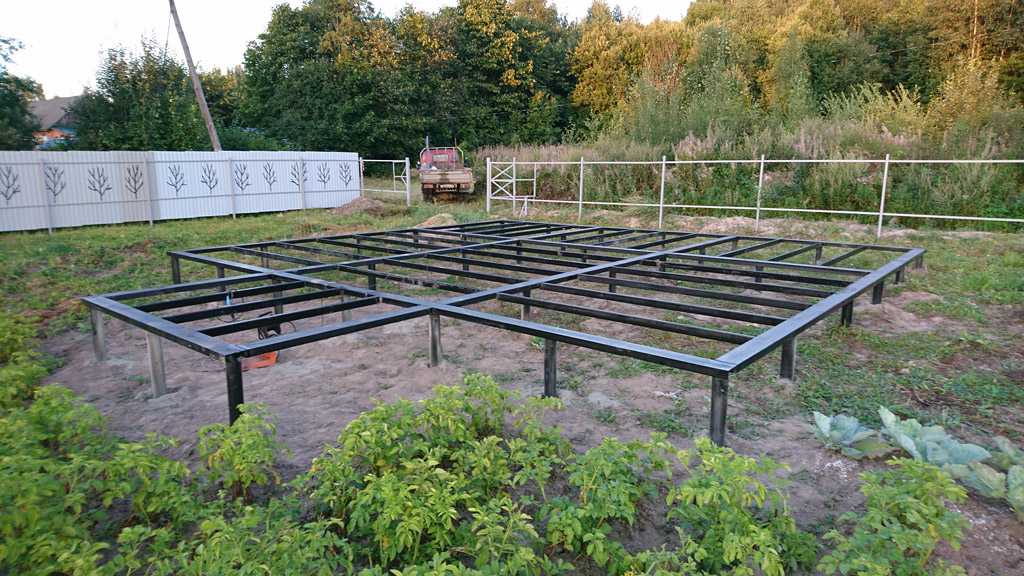

После составления проекта производят разметку свайного поля. На участке отмечают точки забивки свай (или бурения скважин). После этого подгоняют технику и устанавливают выбранным способом сваи на заданную (расчетную) глубину.

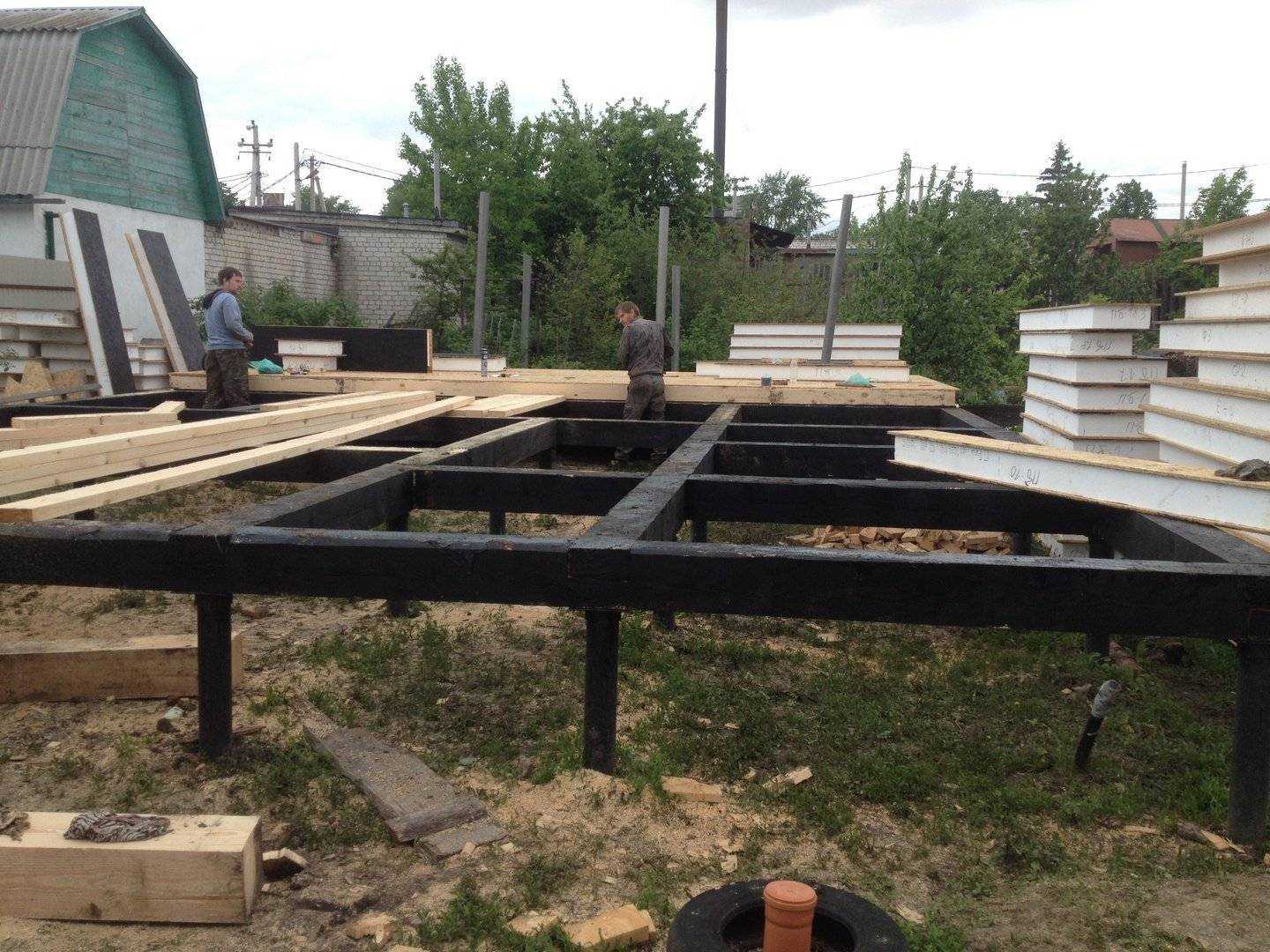

Следующим шагом становится подрезка верхушек свай и обвязка их металлическим поясом. Используется швеллер или мощный уголок. После этого начинается сборка опалубки, вязка арматурного каркаса, заливка бетонного ростверка. После застывания бетона выполняют дальнейшие операции — гидроизоляцию, нанесение защитных покрытий и т.п. После этого создание фундамента считается завершенным, можно переходить к укладке настила перекрытия нижнего этажа и началу строительства стен.

Свайный фундамент

Чаще всего, дома из газобетона на площадках с близким залеганием грунтовых вод устанавливают на буронабивных или винтовых сваях, связывая их между собой монолитным ростверком. От столбчатых конструкций они отличаются:

• размерами – диаметр меньше, а длина больше;
• материалом изготовления;
• способом установки.

Закладывают свайные фундаменты глубже максимального показателя уровня промерзания почвы, зафиксированного в регионе строительства.

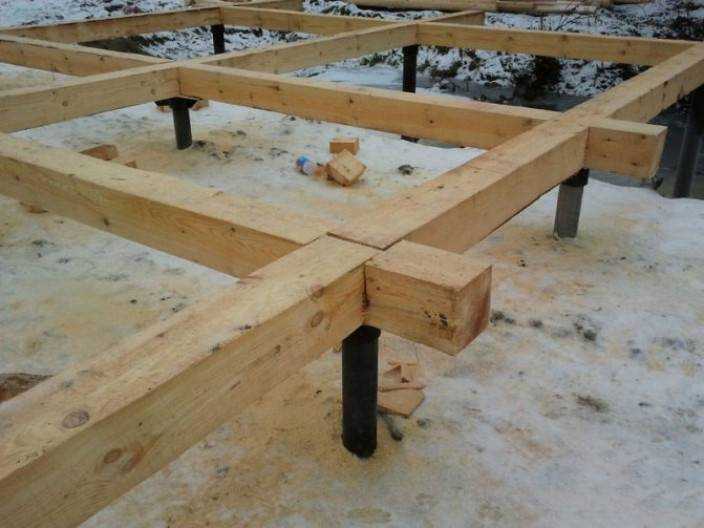

Особенности фундамента на винтовых сваях

На участках со сложными грунтами (пучинистыми, слабонесущими, просадочными) дом из газобетона рекомендуется возводить на винтовых сваях. Их устанавливают даже в условиях мерзлоты и при монтаже надводных построек.

На металлических сваях с нижней стороны располагаются приваренные лопасти или витки, облегчающие ввинчивание трубы в грунт и обеспечивающие увеличение их опорной площади. Винтовые лопасти, в этом случае, выполняют функцию якоря, закрепленного в прочном грунтовом слое.

В верхней части труб предусматриваются технологические отверстия и могут находиться, или монтироваться позже, оголовки. При небольшом заглублении фундамента (до 2м) сваи допускается вкручивать самостоятельно при помощи 2-3 помощников с использованием дополнительных приспособлений. При большей глубине требуется строительная спецтехника.

После установки полость свай заполняют бетонным раствором. Кроме усиления конструкции, он защищает внутреннюю поверхность металлических труб от воздействия коррозионных процессов.

Для винтовых свай при определении размеров их заглубления следует учитывать:

• длину лопастной части;
• уровень промерзания почвы;
• глубину залегания прочного несущего пласта грунта.

Следует отметить, что в плотный опорный слой почвы винтовые сваи должны входить не менее чем на 300мм. При их вкручивании следует контролировать вертикальные отклонения при помощи геодезических приборов, строительного уровня, или же простого отвеса. Не стоит забывать о том, что даже небольшой перекос может повлечь за собой извлечение винтовых труб и повторную их установку, но уже в другом месте.

Преимуществом винтовых свай является:

• быстрота возведения;
• высокий показатель несущей способности;
• относительная чистота строительной площадки;
• оптимальное решение при перепаде ландшафтных высот.

Особенности фундамента на буронабивных сваях

Кроме возведения малоэтажного дома из газобетона на винтовых сваях, существует вариант установки зданий и на буронабивных сваях. Их широко используют на неровных участках, а также при значительной глубине промерзания почвы.

Скважины под фундамент для частного строения обычно бурят вручную при помощи строительного бура. Его регулируемая по длине штанга позволяет выполнять углубления до 5 метров, а в некоторых случаях – и больше. Современный инструмент имеет возможность выполнения расширений в нижней части каждой из скважин для возможности выполнения опорных подушек.

Из рубероида изготавливается опалубка диаметром, соответствующим размеру сваи, и длиной – на 20-30см больше глубины скважины. «Трубу» вставляют в просверленное углубление и помещают внутрь арматурный каркас несложной формы, размер которого выбирают с учетом высоты будущего ростверка.

Буронабивные сваи без армирования не допускается устанавливать на пучинистых или горизонтально-подвижных грунтах. Они способны выдерживать только осевые нагрузки, так как изгибу, растяжению или боковым усилиям противостоять не могут.

На заключительном этапе в скважину заливают бетонный раствор, уплотняя смесь вибраторами. После окончательного затвердения бетона приступают к устройству монолитной обвязки фундамента, на которую впоследствии будут укладываться газобетонные блоки.

Наземные части, или оголовки, отдельно установленных свай обвязывают цельной жесткой рамой железобетонного ростверка. Таким образом появляется единая, объединенная конструкция фундамента. Основной функцией ростверка является равномерное распределение постоянных и временно возникающих нагрузок, а также обеспечение возможности возведения стен.

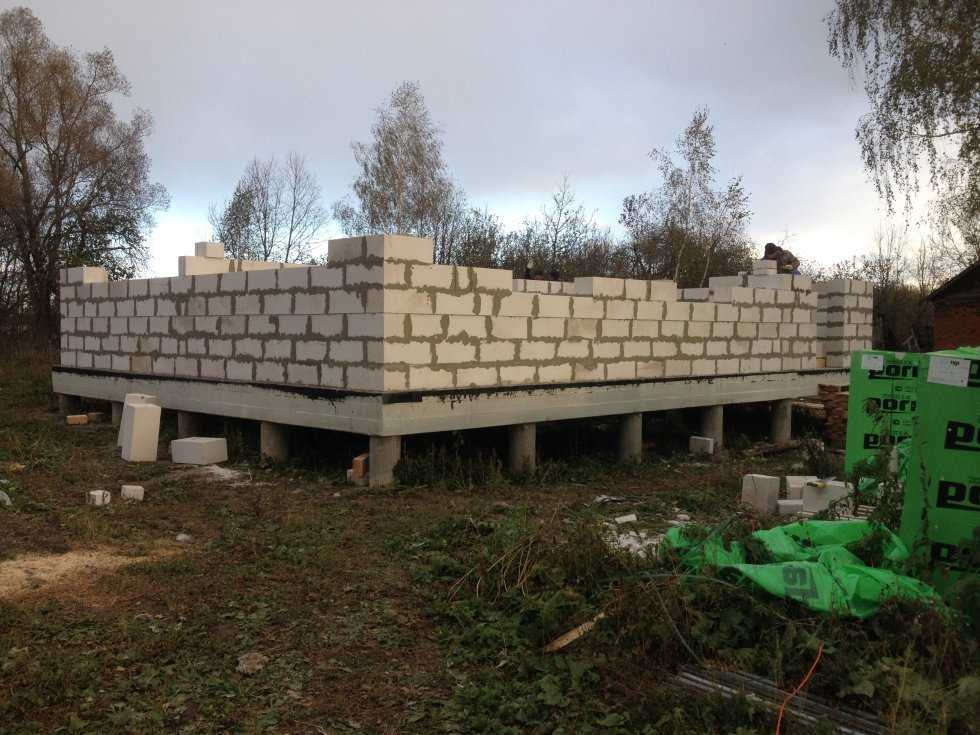

Плюсы и минусы СЛФ

Домостроения, сложенные из газобетонных блоков, обладают сравнительно небольшой удельной нагрузкой. Для таких домов достаточно возводить мелкозаглублённые монолитные ленточные фундаменты.

Но в условиях поверхностных пучинистых слоёв грунта и большой глубины промерзания этого недостаточно. Поэтому под ленту подводят свайное основание. В этом решении есть свои плюсы и минусы.

Преимущества свайно-ростверкового фундамента заключаются в следующем:

1. При возведении фундамента такого типа для дома из газобетона все работы выполняются практически вручную. Экономия заключается в том, что не требуется дорогая аренда тяжёлой строительной техники.

2. Монтаж СРФ возможен в местах, где сверху залегают слабые, пучинистые грунты.
3. Сваи позволяют выдержать горизонталь монолитной ленты на участке со сложным рельефом местности (на косогоре).
4. Оптимальный срок строительства свайно-ленточного фундамента составляет 1,5 месяца.

Наряду с достоинствами СРФ имеет свои недостатки:

• невозможность устройства подвала и цокольного этажа;
• наличие мокрых процессов ограничивает строительство тёплым временем года;
• фундаменты такого типа возводятся только для домов из лёгких материалов, в том числе из газоблоков.

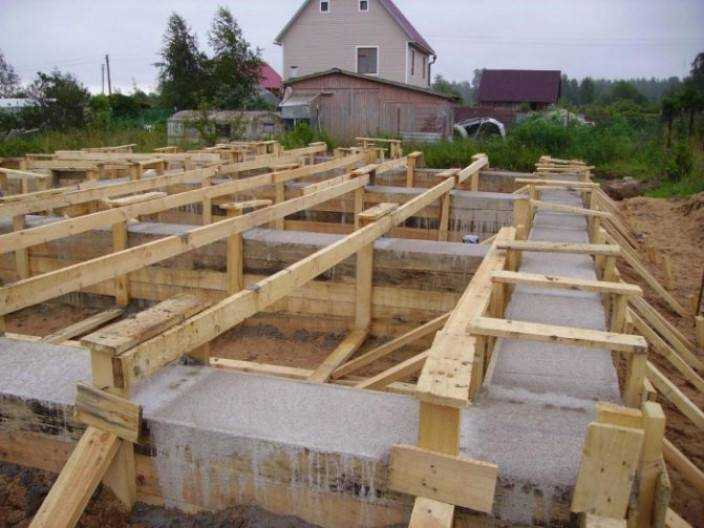

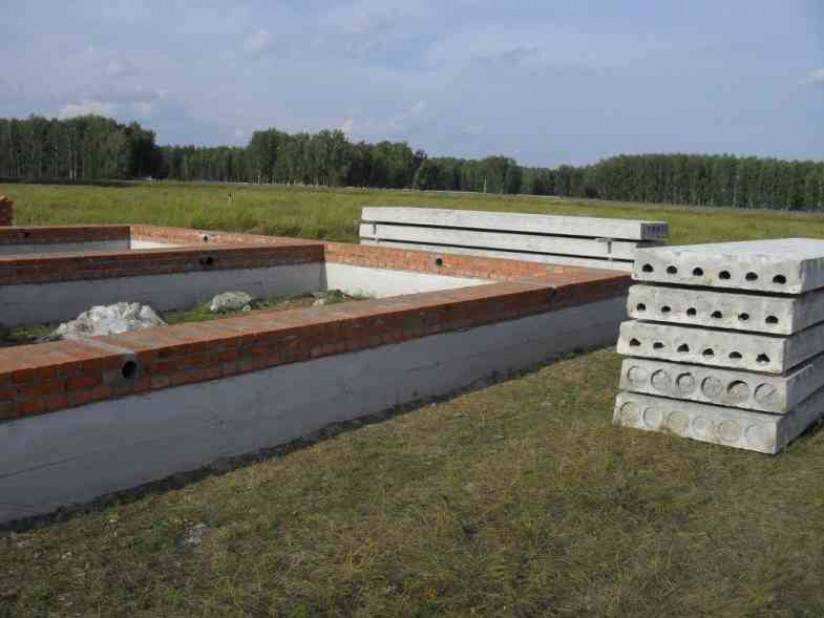

Ленточный фундамент для дома из газобетона

Обустраивается путем рытья котлована по периметру дома и под внутренними несущими стенами. Монолитная конструкция из армированного бетона, которая формирует замкнутый контур, позволяет обеспечить устойчивость дому из газобетонных блоков. В данном случае сокращаются затраты на материалы и работу (по сравнению с монолитным), но повышаются требования к фундаменту.

И главное требование — либо устранить пучинистость грунта путем обустройства подушки фундамента на непучинистых слоях почвы (само по себе, это уже требует значительного углубления в почву). Либо же сделать ставку на то, что фундамент, залитый на подготовленное основание из щебня и песка, будет двигаться синхронно с пучением грунта, и таким образом, нивелировать его влияние на стены газобетонного дома.

С точки зрения глубины залегания выделяют два подвида ленточного фундамента:

Заглубленный ниже глубины промерзания грунта (ГПГ)

Ленточный фундамент глубокого заложения устраивается так, чтобы подошва основания находилась ниже уровня промерзания грунта и была защищена утеплителем от влияния морозного пучения грунта.

Заглубленный ленточный фундамент хорош тем, что позволяет обустроить подвал или цокольный этаж, а также добавить элементы инфраструктуры дома, например, сделать бетонные входные ступени.

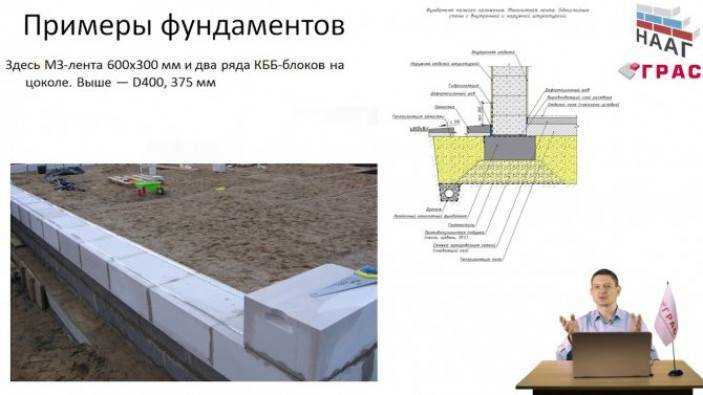

Мелкозаглубленный фундамент для дома из газобетона (МЗЛФ)

Ленточный фундамент мелкого заложения идеален для строительства газобетонного дома на нормальных грунтах, которые не отличаются подвижностью и не склонны к пучению. Поскольку два основных фактора, влияющие на способность фундамента обеспечивать формостабильность устранены, то нет необходимости углубляться ниже глубины промерзания. Для МЗЛФ достаточной считается глубина в 500 мм. При таких условиях возможно строительство двухэтажного дома из газобетонных блоков или дома из газобетона с мансардой.

На пучинистых грунтах возможно обустройство мелкозаглубленного фундамента на толстой, плотно-утрамбованной подушке из песка и щебня. Такая прослойка будет служить заменой пучинистого грунта на непучинистый. Но в данном случае нужно еще учитывать глубину залегания грунтовых вод. При высоком уровне которых, мелкозаглубленный фундамент также не стоит заливать. При этом нежелательно строить дом из газоблоков высотой более одного этажа на МЗЛФ, который расположен на пучинистом грунте.

Примечание. Специалисты настойчиво рекомендуют позволить ленточному фундаменту обоих видов набрать прочность в течении как минимум года после заливки. За это время он проявит возможные недочеты, которые проще исправить по ходу, нежели после строительства дома.

Вывод. Ленточный фундамент оправдан на простых грунтах или на пучинистых, но с выдерживанием технологии обустройства.

{banner_link_1}

Изготовление мелкозаглубленного

Используется для строений из деревянных материалов несколько этажей, а также для возведения стен подвалов из газобетона и пеноблоков. Такой фундамент обеспечивает равномерность распределения нагрузок на грунт. После разметки осуществляется рытье траншей на глубину 400 мм. В средней части траншеи бурят скважины с шагом 2000 мм. Глубина скважины должна быть на 300-400 мм ниже точки промерзания грунта плюс 200-300мм для размещения песочной подушки. Диаметр скважины должен быть равен одной трети ширины ленточного. Низ скважины расширяется в форме конуса, что после заливки бетоном, придает ей надежную устойчивость.

Виды фундаментов для дома из газобетона

Винтовые сваи можно ставить на любом грунте и при любом рельефе

Легкий бетон с газовым наполнением имеет недостаток в виде хрупкости, из-за такого качества стены трескаются при малейшем проседании грунта под фундаментом. Ленточные фундаменты можно делать только малого заглубления, т.к. основания низкой посадки выдавит боковое давление почвы. У глубоких опор боковые стороны испытывают косвенное напряжение, и малый вес строения не может удержать конструкцию от выталкивания пучинистым слоем.

Фундамент дома из блоков на винтовых сваях менее всего подвергается усилиям выдергивания, скручивания и изгиба, т.к. стенки имеют малую поверхность и опираются острием на прочный слой земли. Опорные стержни обладают достаточной жесткостью, мало деформируются при строительстве дома и эксплуатации. Фундамент здания из газобетона выбирают с учетом устойчивости в грунте, чтобы стены не испытывали нагрузок на разлом.

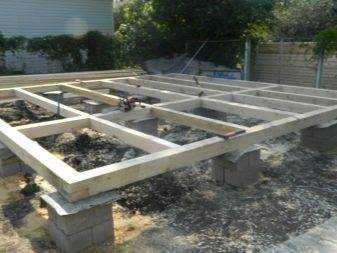

Столбчатый

Столбчатое основание

Столбы располагают в важных точках здания по периметру. На такое основание расходуется мало средств, но применение ограничено некоторыми условиями. Нельзя ставить столбы, если дом строят на склоне с большой разницей высот на одном участке. Не годятся для столбчатого основания оползневые и рыхлые почвы.

Предъявляют требования к фундаменту:

• используется прочный слой земли с низким уровнем почвенной жидкости;
• пята элемента располагается ниже отметки промерзания на 20 – 30 см;
• к нижней части столба он расширяется по типу стакана для увеличения квадратуры опирания;
• жесткость конструкции придает усиленный железобетонный ростверк.

Монолитный

Фундаментная плита

Представляет собой сплошную плиту из бетона с ребрами жесткости, в которых устанавливают металлические пруты для усиления. Монтируют так, чтобы нижняя и боковая поверхность не контактировала напрямую с почвой и не набирала в себя влагу. Для этого выполняют разнообразные подушки из песка, гравия, щебня, укладывают под основание геотекстиль.

Типы монолитных плит:

• углубленный вариант делают ниже отметки промерзания, применяют при возведении строений с подвалом;
• плавающий вид или незаглубленный ставят на поверхности, если нет подвала.

В конструкции фундаментной плиты выполняют два бетонных слоя (подготовка и плита), арматурный каркас в поперечинах для жесткости, ставят металлическую сетку по всей площади, прокладывают гидроизоляцию и защиту от холода. Берут бетон марки М250 и М300, в смесь добавляют противоморозные модификаторы и присадки против впитывания влаги.

Ленточный

Ленточный фундамент

Заглубленный монолитный фундамент для дома со стенами из газобетона не применяют, делают основание с малой глубиной погружения. Мелкозаглубленные бетонные ленты располагают так, что их подошва находится в зоне промерзания грунта. Вариант годится для плотной земли, а во вспучивающихся слоях он будет выдавливаться при замерзании. Если слой будет содержать влагу или подпитываться ею от дождей и снега, со временем сдвиг приведет к появлению трещин на стенах.

Виды

На данный момент при установке теплиц чаще всего применяют ленточный, плитный, столбчатый и свайный фундамент. Выбор того или иного вида основания определяется в каждом случае индивидуально в зависимости от климатической зоны, рельефа местности, свойств почвы и габаритов строения. Каждому типу основы свойственны свои характеристики.

Ленточный

Является самым распространенным вариантом для всех видов построек.

Такое основание может различаться технологией возведения.

• Для строительства на плодородном и твердом грунте его делают незаглубленным, снимая только верхний слой земли. Во многих случаях подобная основа используется, когда нужно установить винтовые сваи на столбиках из труб.
• Мелкозаглубленный требует рытья траншеи на глубину не менее 800 мм, поэтому не подходит для участков, где наблюдается высокое пролегание грунтовых вод.
• Что же касается заглубленного, то его размещают на глубине до 1.4 м. Данное основание считается прочным и надежным, недостатком является то, что при строительстве следует точно рассчитывать поперечное сечение и высоту.

Как правило, конструкцию возводят, соблюдая пропорцию 1.5-2 / 1, где первый показатель – это длина, а второй – ширина

Для того чтобы фундамент получился теплый, важно для ленты правильно подбирать материал

Это может быть обычный армирующий каркас, залитый цементным раствором, или бетонный, выложенный из готовых цельных блоков, соединенных металлической арматурой. Часто такое основание изготавливают из бетона, заливая им конструкцию из пеноблоков или кирпича, возможен монтаж также и из покрышек, бутылок, шпал и дерева.

Для установки незаглубленной ленты применяют брус на бетонных подставках. Но поскольку деревянное основание неустойчиво к негативному воздействию внешних условий, быстро впитывается влагу и может гнить или покрываться грибком, его перед монтажом нужно хорошо обработать специальной защитной смесью, дополнительно покрыть машинным маслом или оклеить листами рубероида.

Плитный

В отличие от предыдущего вида такое устройство идеально подходит для строения стационарных теплиц на площадках с песком, нестабильным грунтом и повышенным уровнем грунтовых вод.

Плитный фундамент бывает двух типов:

• плавающий – бетонную площадку ставят непосредственно на поверхность почвы;
• комбинированный – когда пеноблоки помещают в яму глубиной 70 см на песчаную подушку или готовят отдельно заливной каркас.

По сравнению с ленточной конструкцией плиточная делается без замыкания по контуру. Толщина основания для легких построек не должна быть менее 100 мм, а для зимних стационарных 200-250 см.

Такой фундамент характеризуется долговечностью и хорошо обеспечивает конструкцию устойчивостью, изолируя ее внутреннее пространство от вредителей и холода.

Столбчатый

Это самый бюджетный вариант для закладки основы под теплицу. Столбы из металла или асботруб закапывают на глубину 80 см, соблюдая между ними расстояние в 2 м. Если же теплица небольшая, то ее фундамент можно не утоплять в почву. Кроме этого, при возведении столбчатой основы применяют также кладку из бокового камня или кирпича. Могут дополнительно использоваться готовые бетонные столбы, их устанавливают, затем армируют и заливают бетоном.

Главным минусом столбчатого фундамента считается наличие зазоров, которые образуются между ним и уровнем почвы, они служат причиной попадания холодного воздуха внутрь теплицы. Чтобы этого не допустить, а также обеспечить сооружение соответствующим микроклиматом для выращивания культур, в данном случае рекомендуется выполнять утепление в виде обшивки досками или кирпичной обвязки.

Свайный

Представляет собой идеальный выбор для строительства больших теплиц на рельефном и болотистом участке. Его размещают ниже уровня промерзания земли, на глубине не менее 30 см.

Различают два вида свай:

• винтовые – опорные элементы оснащают лопастями и помещают в землю с помощью специальной техники или бура;
• забивные – швеллер, шпалы или трубы забиваются в грунт.

Что же касается недостатков, то подобное основание сделать самостоятельно своими руками трудно. Так как любое нарушение геометрии может привести к деформациям опоры, установку лучше всего доверять опытным специалистам.

Сваи необходимо размещать, соблюдая шаг в 2 м. Во время строительства их верхние оголовки отпиливаются по нужному размеру, после чего связываются ростверком, обеспечивающим в дальнейшем прочность и целостность конструкции. В качестве ростверка может быть использован деревянный брус, пропитанные машинным маслом шпалы или пластиковый столбец.

Монолитная конструкция

На сложных почвах, когда имеется близкий подход к поверхности земли грунтовых вод, выбор останавливают на монолитной бетонной плите. Плиты делятся на 2 подвида:

• с ребрами жесткости;
• без ребер жесткости.

Отсутствие ребер жесткости резко снижает прочность плиты, поэтому данный вариант подходит лишь для маленькой постройки, а не для жилого дома, дачи. Например, для сарая. Для дома из газобетонных блоков оптимальный вариант на сложных грунтах — мелкозаглубленная монолитная плита с ребрами жесткости из арматуры. Она отличается такими качествами:

• высокая несущая способность;
• целостность при промерзаниях грунта;
• высокая устойчивость к деформациям при сдвигах грунта.

Перечисленные параметры позволяют возводить на монолитном основании 2-3-этажные здания из газобетона. Это возможно также на песчаном грунте без пучинистости. Следует сказать, что более высокая этажность недопустима при строительстве из данного материала.

Недостатки монолитного основания:

1. Нельзя сделать подвал, так как сплошная железобетонная подушка лежит под всей площадью строения.
2. Высокая себестоимость в связи с большими затратами арматуры и бетонного раствора.

Как сделать своими руками?

Строительные работы начинаются с разметки участка под свайное поле:

• убирают мусор с площадки;
• выставляют колышки по углам конструкции;
• натягивают нити для обозначения контура;
• намечают точки для устройства свай.

Подготовка скважин требуется в двух случаях:

1. При закладке буронабивного фундамента.
2. Чтобы быстрее и легче погрузить забивные опоры в грунт (метод не используется при строительстве своими руками).

Способ монтажа опор для свайного с ростверком фундамента под газобетонный дом зависит от выбранного типа силовых элементов.

Для строительства набивных свай алгоритм процессов будет следующим:

• устройство утрамбованной песчаной подушки на дне скважины;

• закладка обсадной трубы для предотвращения обрушения стенки шурфа;
• монтаж армирующего каркаса и его устройства в скважине;
• бетонирование конструкции;
• выравнивание верхней части свай на одном уровне.

Кроме буронабивных свай, своими руками можно вкрутить винтовые стержни с помощью металлической трубы в качестве рычага.

Технологические этапы монтажа силовых элементов для свайно-винтового фундамента:

1. Вкручивания стержней на проектную глубину.
2. Бетонирование полости трубы, чтобы исключить риск окисления металла внутри изделия.
3. Обрезка верхних концов опорных элементов на одном уровне.
4. Наваривание оголовков.
5. Защита металла гидрофобной мастикой.

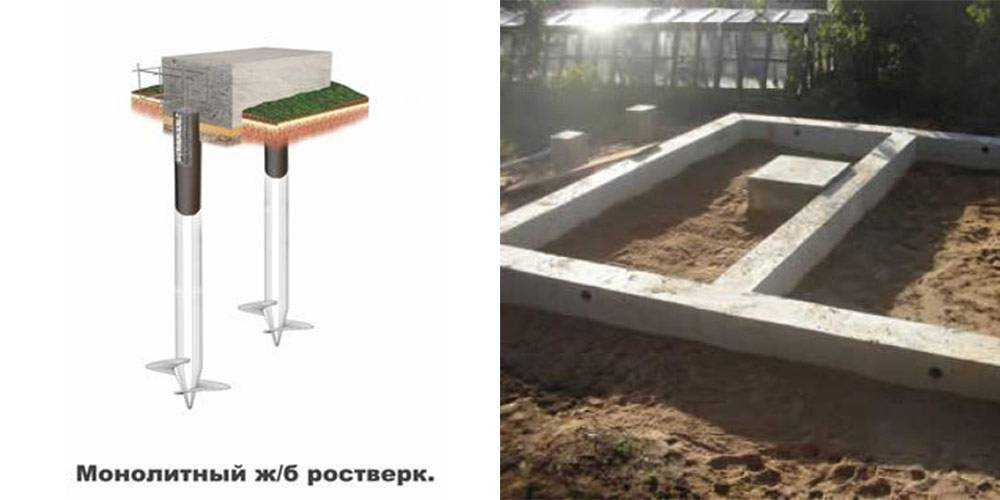

После закладки нижней части основания переходят к строительству ростверка – конструктивного элемента, который объединяет выступающие концы опор в единую монолитную конструкцию.

По способу устройства ростверк может быть:

• заглубленным,
• наземным,
• нависающим.

В рассматриваемом случае ростверк может быть металлическим или железобетонным, при этом первый вариант для домов со стенами из газоблоков используется крайне редко (только для легковесных одноэтажных построек).

Чтобы построить металлический ростверк, вначале изготавливают каркас из швеллера или двутавровых балок и наваривают готовую конструкцию на оголовки винтовых свай или к арматурным прутьям, выступающим из буронабивных опор, как часть армокаркаса. Металлический ростверк усиливают уголками и в конце покрывают гидроизоляционным материалом.

Для закладки нависающего железобетонного ростверка вначале необходимо установить специальные подпорки или использовать листовой пенопласт, чтобы поднять конструктивный элемент над поверхностью земли.

Далее следуют такие технологические этапы строительства:

1. Монтаж щитовой опалубки.

2. Укладка гидроизоляционного слоя.
3. Устройство армирующего каркаса на подборках внутри опалубки.
4. Связка арматуры свай и ростверка.
5. Бетонирование пространства.
6. Демонтаж опалубки (после затвердевания раствора).
7. Покрытие ж/б ленты гидрофобным составом.

На этом строительство свайно-ростверкового основания считают законченным.

Возведение свайного фундамента своими руками

Ростверк — часть свайного фундамента, задача которой заключается в объединении головных участков буронабивных свай во время заливки. Помимо этого бетонирование ростверков позволяет создать прочную опорную конструкцию для возводимых элементов дома.

Схема армирования бетонного пояса (ростверка).

Свайно-ростверковый фундамент является одной из разновидностей свайно-ленточного фундамента. Особенность его заключается в возможности поднятия ленты фундамента над поверхностью земли в среднем на 15 см и наличии расширения на нижних концах ростверков, которое исключает смещение грунта во время его замерзания и оттаивания.

Бетонирование ростверков осуществляют на не особо прочных грунтах, подверженных сильным сжатиям. Возвести дом или любое другое здание на тех участках, где нецелесообразно создавать ленточный фундамент, позволяет заливка ростверков.

Схема опалубки ленточного фундамента.

Бетонирование ростверка обойдется гораздо дешевле заглубленного ленточного. Изобрели данный вид фундамента в Финляндии для того, чтобы строить легкие каркасные или деревянные дома. В России ростверки поначалу использовали даже при строительстве тяжелых кирпичных сооружений, пытаясь сэкономить на материалах. Как итог, уже сегодня эти дома пришли в полную негодность.

Потому нужно запомнить, что заливка ростверка возможна только при возведении домов из легких материалов, во всех остальных случаях такой фундамент может стать причиной обрушения. В настоящее время ни одна проектная организация не возьмется за составление проекта и постройку каменного дома на таком фундаменте, так как придется нести ответственность за такую работу.

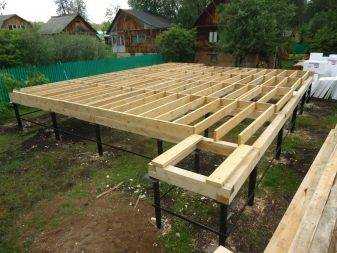

• металлический. В этом случае сваи связываются швеллером или двутавром. Для несущих стен применяется широкий швеллер, позволяющий уложить блоки непосредственно на металл, а все остальные сваи связываются более узким швеллером, сечение которого не превышает 20;
• бетонный. Сваи монтируются только под несущие стены. Но в этом случае требуется вырыть траншею, глубина и ширина которой должна соответствовать размерам ростверка;
• подвесной. Технология создания такого ростверка схожа с бетонным, единственное, что его отличает, это прохождение бетонной ленты по верху сваи. При этом она не касается земли.

Свойства пеноблоков, которые учитываются в процессе выбора фундамента

Для каждого региона требования по укладке блоков может различаться. Например, для Средней полосы РФ необходимо устанавливать один блок, который имеет ширину около 40 сантиметров. Это позволит обеспечить достойный уровень потери тепла самого здания. Вес конструкции небольшой, он приблизительно составляет 1 тонну на м3. Если сравнивать с кирпичным зданием, где на ту же площадь приходится около 2,5 тонн, разница существенная. Таким образом, оказывается меньшая нагрузка на фундамент, а также почву. За счет этого снижаются и требования к конструкции и его основе.

Укладка стен происходит на клеевой основе, которая используется толщиной до 5 мм и помогает избежать образованию участков, отличающихся повышенным уровнем теплопередачи. Если шов будет небольшой высоты, пеноблок и он сам не сможет выдержать изгибающиеся нагрузки. Таким образом, требование к фундаментам, сооружаемым для домов из пеноблоков, ‒ устойчивость к неравномерной осадке. Основание должно предохранять стены здания от образования сквозных отверстий, а также уменьшения теплоэффективности.

Виды пеноблочных фундаментов и технология их монтажа

У начинающих строителей при выборе вида фундамента возникают большие сомнения можно ли использовать пеноблоки при закладке основания под дом. В принципе, если планируется делать небольшой домик из лёгкого материала, то опасаться нечего. Рассмотрим технологию закладки нескольких видов фундаментов из пеноблочных материалов.

Основание из пеноблока и цемента

После разбивки фундамента под дом на участке, выкапывают траншеи под несущие стены на глубину, предусмотренную проектом. На дно траншеи засыпается песчано-гравийная подушка. Делать подушку следует толщиной около 25 см. Для укрепления несущей способности основания обязательно собирается каркас из арматуры с диаметральным сечением 12 мм.

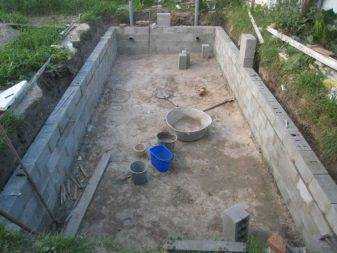

Кладка пеноблоков

После того, как армирующий пояс готов, сооружаем опалубку, высота которой 60-80 см над уровнем земли. Начинаем заливать в траншею цементный раствор на высоту 10 см. Когда раствор немного схватился, на цементную ленту можно укладывать пеноблоки. Их размещают так, чтобы они находились друг от друга на расстоянии пяти сантиметров. По завершении укладки блоков можно продолжать делать заливку основания цементным раствором.

Процесс укладки пеноблоков и их заливки повторяют до тех пор, пока высота фундамента и высота опалубки сравняется. После этого основание следует выдержать неделю и только после этого можно приступать к возведению стен.

Монолитное ленточное основание из пенобетона

Заливка пенобетона

Процесс монтажа ленточного фундамента из пенобетона своими руками аналогичен закладке монолитного фундамента из бетона. Но есть некоторые особенности:

• Опалубку можно сооружать из пластика, что существенно облегчит работу. Для его монтажа не нужно прибегать к использованию подъёмных устройств. С помощью пластика легко соорудить основания самой сложной геометрической конструкции.
• Для заливки пенобетона используется специальный мобильный передвижной комплекс. На нём установлено специальное устройство, которое контролирует плотность пенобетона с точностью до 99%. Плотность пенобетона должна быть не меньше 700 кг/м2.

В остальном процесс закладки идентичен. Вначале выполняются подготовительные работы: устройство траншеи, укладка песчаной подушки, её трамбовка. Далее сооружается опалубка из пластика, и производятся работы по армированию несущей конструкции. Когда все готово, приступают к заливке пенобетона. Такой вид основания часто называют мобильным фундаментом.
