Как определить, пучинистый грунт или нет

Как уменьшить пучинистость грунта в основании фундамента

Часто бывает выгодно укрепить грунт, что позволит сделать простой и надежный фундамент. При сильно пучинистых грунтах имеет смысл сосредоточиться прежде всего на улучшении характеристик грунта основания, а уже потом на расчёте толщины-ширины ленты фундамента и её армировании.

Для снижение деформаций пучения грунта обычно выполняют следующие мероприятия:

1. Хорошим вариантом решения проблемы стабилизации пучинистых грунтов может быть устройство насыпи из непучинистого грунта и устройство фундамента уже на ней. В этом случае решаются две задачи — поднимается общий уровень придомовой территории (обычно это актуально для таких грунтов) и улучшаются параметры грунта.

2. Частичная или полная замена пучинистого слоя на непучинистый путём создания подушек из крупного или среднего песка с высоким коэффициентом фильтрации.

3. Понижение влажности грунта (путём использования геотекстиля для снижения капиллярного подсоса, устройства дренажа, глиняных замков и отмосток, понижение уровня подземных вод, отвод поверхностных вод от здания посредством устройства вертикальной планировки, водосборных канав, лотков, траншей, дренажных прослоев и т.п.).

4. Утепление грунтов, например, устройство теплоизолированного фундамента мелкого заложения (ТФМЗ).

Еще статьи на эту тему:

Выбери тип фундамента для своего дома

Прочитайте статью

Какой фундамент выбрали Вы? Голосуйте!
Узнайте, что выбрали другие.

Фундамент для дома на пучинистых грунтах?

Типы

Что такое пучинистый и не пучинистый грунт — вопрос, ответ на который можно дать, если понимать, за счет чего внутри почвы происходят такие процессы. Все дело в том, что распирание (пучение) происходит за счет замерзших внутри почвы капель воды. А значит, она должна эти капли в себе задерживать.

Поэтому основные свойства грунта, которые приводят к пучению, это капиллярная активность и способность фильтровать воду. Если почва рыхлая, к примеру, с большим содержанием песка, то вода через нее легко проходит в нижние водные горизонты, не задерживаясь. Такие грунты не относятся к категории пучинистых.

А вот те типы почв, в которых вода задерживается, относятся к категории «пучащие». Это глина, суглинок и супеси. Но тут есть момент, связанный с капиллярной активность. У песчаных типов она ниже, потому что песок втягивает в себя атмосферные осадки на глубину 30 — 40 см. При этом глиняные типы постепенно всасывают влагу на глубину до 1,5 м. Поэтому в первом случае можно обойтись отмостками вокруг фундамента с шириною 1 м, во втором величину придется увеличить до 1,5 — 2,0 м. Это к вопросу, как бороться с пучинистостью.

При высоком уровне расположения грунтовых вод, даже непучинистые почвы могут дать расширение. Поэтому к вспучиванию грунта надо относиться с точки зрения наличия или отсутствие факторов, которые приводят к такому свойству земли. Сюда же можно добавить и расположение дома. Если он возводится на участке с уклоном, то велика вероятность, что такой рельеф приведет к пучению некоторых отрезков, особенно расположенных внизу.

Не забываем и о регионе, где строится дом. Если это юг, где уровень промерзания почвы невелик, то можно о пучении не говорить. Даже глиняные основы, покрытые стандартной отмосткой, легко противостоят низким температурам зимой. На севере это выражается ярче. В некоторых северных регионах земля промерзает до 2 — 2,5 м, а значит, пучение грунта имеет место быть в независимости от типа почвы.

Определение вида и пластичности грунта.

Проще всего определить визуальным способом скальный грунт, представляющий собой сплошное каменистое основание. Скальный грунт слабо подвержен воздействию влаги и температурным перепадам. Скальный грунт лучшее основание для возведения фундамента.

Для определения вида грунта из шурфов берут образцы через каждые 0,5 – 0,7м, помещают в отдельные емкости, закрывают их влагонепроницаемым материалом. Далее, вооружившись лупой, определяют вид грунта состав (смотри таблицу 2, столбец 2). Затем смачивают образец и пробуют скатать жгутик толщиной 10 – 15 мм, длиной 150 – 200мм. Жгутик растягивают, сгибают в кольцо и в соответствии со столбцом 3 таблицы 2определяют пластичность грунта.

Таблица 2.Визуальное определение вида грунта.

Вид грунта	Вид в лупу	Пластичность
Глина	Однородный тонкий порошок, частиц песка почти нет	Раскатывается в жгут и свертывается в кольцо
Суглинок	Преобладает песок, частиц глины 20 – 30%	При раскатывании получается жгут, при свертывании в кольцо распадается на части
Супесь	Преобладают частицы песка снебольшой примесьючастиц глины	При попытке раскатывания жгут распадается на мелкие кусочки
Песок	Состоит почти полностью из частиц песка	В жгут не раскатывается

По растениям, растущим на строительном участке, также приблизительно можно определить вид грунта. Белая ромашка любит сухую почву. Лопух, как правило, обильнее всего растёт на глинистом грунте. Иван – чай любит расти на заболоченных местах. Наличие на участке мать — и — мачехи, болотной калужници, лопуха и осоки показывает на высокий уровень грунтовых вод. В местах, где замечены влаголюбивые растения, необходимо вырыть шурфы и взять пробы грунта.

Ниже приведены таблицы, с помощью которых можно визуально определить характеристики песчаных и глинистых грунтов.

Визуальное определение типа песчаного грунта по преобладающемуразмеру минеральных частиц можносделать в соответствии с таблицей 3.

Таблица 3.Определение типа песчаного грунта по размерам минеральных частиц.

Тип песчаного грунта	Размер минеральных частиц,                мм
Гравелистый	0,25 – 5
Крупный	0,25 – 2
Средней крупности	0,1 – 1,0
Мелкий	менее 0,1
Пылеватый	частицы трудно различимы, на ладони оставляет заметный след пыли и глинистых частиц

Определение влажности песчаного грунта можно сделать в соответствии с таблицей 4.

Таблица 4.Определение влажности песчаного грунта.

Состояние песчаного грунта по влажности	Признаки (при сжатии в ладони)
Маловлажный	Рассыпается на куски
Влажный	После сжатия некоторое время сохраняет форму
Водонасыщенный	Расползается по ладони, образуя лепешку

Визуальное определение плотности песчаного грунта можно сделать в соответствии с таблицей 5.

 Таблица 5.Определение плотностипесчаного грунта.

Состояние песчаного грунта по плотности	Признаки (след от обуви взрослого человека)
Плотный	След почти не заметен
Средней плотности	След глубиной до 0,5 см
Рыхлый	След глубиной 1 см и более

Определение состояния глинистого грунта можно сделать в соответствии с таблицей 6.

Таблица 6.Определение типа глинистого грунта.

Состояние глинистого грунта	Признаки для взятого образца грунта
Супесь
Твердое	При ударе рассыпается на куски. При растирании пылит, ломается на куски
Пластичное	Легко разминается, сохраняет форму, ощущается влажность, иногда липкость
Текучее	Легко деформируется и растекается при нажатии
Суглинок и глина
Твердое	При ударе распадается на куски, при сжатии в ладони рассыпается, при растирании пылит, тупой конец карандаша вдавливается с трудом
Полутвердое	Ломается без заметного изгиба, поверхность излома — шероховатая, при разминании крошится, тупой конец карандаша оставляет неглубокий след и вдавливается при сильном нажатии
Тугопластичное	Брусок грунта изгибается, не ломаясь. Кусок грунта разминается с трудом. Тупой конец карандаша вдавливается без особого усилия
Мягкопластичное	На ощупь влажный, легко разминается, сохраняет приданную форму, но иногда на непродолжительное время, палец вдавливается несколько сантиметров
Текучепластичное	На ощупь очень влажный, разминается при легком нажиме, при формировании не сохраняет форму, не раскатывается в жгут, липкий
Текучее	На ощупь очень влажный, при формировании не сохраняет форму, стекает по наклонной плоскости

 Простым способом можно оценить несущую способность грунта. Для этого надо наступить на поверхность грунта, перенеся всю тяжесть тела на каблук. Если каблук легко проваливается, то грунт «слабый». Если каблук погружается в грунт на половину, то строить на таком грунте можно.

Лабораторные исследования морозного пучения грунтов

Испытания велись без нагрузки на образцы по открытой схеме, т.е. в процессе испытаний обеспечивался свободный приток воды к границе промерзания.

Перед заполнением грунтом, металлическая форма, размерами 100х150(h) обмазывалась фторопластовым лаком для исключения влияния сил трения и смерзания грунта со стенками.

Перемещения вследствие морозного пучения измерялись индикаторами часового типа с точностью 0.01 мм.

Результаты определения физико-механических характеристик испытываемых грунтов приведены в таблице 1.

Грунты(по ГОСТ 25100-95)	Влажность, %	Число пластичности, Ip	Показатель текучести, IL	Плотность грунта, г/см3	Пористость, %	Коэффициент пористости
природная	сухого	частиц
Суглинок элювиальный(монолит)	0.30	9.3	0.64	1.82	1.7	2.71	37	0.59
Суглинок элювиальный(нарушенной структуры)	0.28	0.28	0.64	1.95	1.7	2.70	37	0.77
Глина делювиальная твердая	0.2	19.8	-0.30	1.78	1.47	2.60	43	0.77
Глина делювиальная полутвердая	0.27	18.1	0.149	1.87	1.48	2.50	40	0.69
Глина делювиальная мягкопластичная	0.31	21.1	0.67	1.9	1.5	2.74	45	0.82

Таблица 1 — Физико-механические характеристики испытываемых грунтов Классификация и оценка пучинистых свойств грунтов выполнялась по величине — относительной деформации морозного пучения согласно ГОСТ 28622-90.

, где — фактическая толщина промерзшего образца, — вертикальная деформация образца грунта в конце испытания (с точностью до 0.01 мм).

Результаты обработки лабораторных исследований морозного пучения делювиальной глины от консистенции (величине ) приведены на рисунке 1.

Рисунок 1 — Кривые относительной деформации пучения:

1 – глины полутвердой, 2 – глины мягкопластичной, 3 – глины твердой консистенции.

Наибольшая величина пучения ( =0.73) наблюдалась у глины мягкопластичной консистенции. По степени пучинистости данный образец глины относится к сильнопучинистым грунтам.

Рисунок 2 — Экспериментальная зависимость деформаций морозного пучения от структуры грунта:

а – монолитная, б – нарушенная структура. На рисунке 2 отображены кривые пучения суглинка элювиального. Исследовалось два образца, первый – монолит, второй – нарушенной структуры.

По кривым пучения образцов видно, что наибольшая величина пучения достигается в образце монолитной структуры =0.72, грунт сильнопучинистый, относительная деформация морозного пучения второго образца =0.52, грунт среднепучинистый.

По степени пучинистости данные образцы суглинка – сильнопучинистые.

Также в процессе лабораторных исследований определяли миграционное водонакопление для этих грунтов. Результаты изменения влажности образцов приведены в таблице 2.

Образцы грунта	Суглинок (монолит)	Суглинок(нарушен.)	Глина твердая	Глина полутвердая	Глина мягкопластичная
Влажность до испытаний	0.28	0.30	0.20	0.27	0.31
Влажность после испытаний	0.34	0.35	0.23	0.44	0.38

Таблица 2 — Изменения влажности образцов

Так, для мягкопластичной глины природная влажность до промораживания составила W =0,31 , после промерзания влажность составила W =0,38, т.е. его влажность увеличилась на 22,5 %, а для твердой глины влажность возросла на 15%.

В дальнейшем предполагается исследование зависимостей миграционного водонакопления и деформации пучения от давления на грунт.

Для образцов суглинка мороженной структуры были проведены компрессионные испытания при оттаивании в сравнении с испытаниями образцов суглинка в естественных условиях.

Результаты, полученные в ходе испытаний образцов суглинка приведены в таблице 3.

Характеристики	Мороженая структура	Естественная структура
Влажность	0.35	0.23
Коэффициент пористости е (до опыта)	0.790	0.831
Коэффициент пористости е (после компрессии) при р=0.3МПа	0.674	0.694
Компрессионный модуль деформации Е, МПа	5.2	2.8

Таблица 3 — Результаты компрессионных испытаний образцов суглинка

Графическая интерпретация полученных результатов испытания грунтов на сжатие приведена на рисунке 3.

Рисунок 3 — Графическая интерпретация результатов испытаний образцов суглинка элювиального на сжатие:

1 – образец естественной структуры, 2 – образец после промораживания, е – коэффициент пористости,– относительная осадка образца

По графику изменения относительной осадки во времени видно, что при промораживании суглинка его осадка при оттаивании значительно превышает величину морозного пучения, а время оттаивания в несколько раз меньше, чем длительность морозного пучения. Это приводит к неравномерным деформациям системы «основание – здание» и повреждению сооружения.

Подобные исследования приведены в работах и хорошо согласуются с нашими исследованиями в этой области.

Строительство фундамента на пучинистом грунте

Силы пучения достаточно велики и способны поднимать целые здания, поэтому строительство фундамента на пучинистом грунте нужно вести только с принятием мер против пучения. Самый радикальный путь – это заменить грунт на непучинистый гравелистый или крупный песок. В этом случае роют большой котлован на глубину больше глубины промерзания, убирают пучинистый грунт и вместо него засыпают и хорошо утрамбовывают песок, который является отличным основанием для фундамента, не удерживает в себе влагу и имеет высокую несущую способность. Этот способ, пожалуй, самый надежный, но и самый затратный – он предполагает очень большой объем земельных работ.

Другой способ строительства устойчивого фундамента на пучинистом грунте – это заложение его на глубину ниже глубины промерзания. В этом случае на основание фундамента не будут действовать силы пучения, но на боковую поверхность пучение действовать будет. И хотя это воздействие на порядок меньше, оно способно создать проблемы: пучинистый грунт будет примерзать к боковой поверхности фундамента и при движении вверх/вниз будет тащить его за собой. Касательная сила пучения может достигать 5 тонн на квадратный метр поверхности. Заложенный на глубину 1,5 м ленточный фундамент дом 6 м на 6 м будет иметь суммарную площадь боковой поверхности 36 м2, а общая касательная сила пучения может поднимать до 180 т. Этого будет достаточно, чтобы поднять деревянный дом, потому что его вес не сможет уравновесить действие пучения. Поэтому заложение фундамента на пучинистом грунте ниже глубины промерзания используется при строительстве тяжелых кирпичных и монолитных железобетонных домов.

Третий способ снизить влияние пучинистого грунта на фундамент – это утепление. Этот вариант больше всего подходит для строительства мелкозаглубленных фундаментов под легкие дома и заключается в том, чтобы избежать замерзания влаги в пучинистом грунте. Укладывая на грунт слой утеплителя, можно добиться того, чтобы грунт вокруг фундамента никогда не промерзал. Ширина полосы утеплителя должна соответствовать глубине промерзания: если земля промерзает на 1,5 м, то утеплять надо вокруг фундамента полосу шириной 1,5 м. Толщина утеплителя зависит от его теплоизоляционных свойств и от климатических условий.

Еще одна мера, которую можно принимать при строительстве фундамента на пучинистом грунте — это отвод воды, ведь если не будет воды, то не будет и пучения. Для отвода воды, содержащейся в грунте, по периметру фундамента устраивают дренаж: в полуметре от фундамента роют канаву на глубину его заложения, в нее укладывают завернутую в фильтрующую ткань перфорированную трубу под небольшим уклоном и засыпают ее крупным песком или гравием. Вода, содержащаяся в грунте, будет стекать к дренажной трубе, попадать в нее через отверстия и по ней отводиться в дренажный колодец. Для естественного отвода воды необходимо, чтобы где-то был более низкий участок местности, куда будет отводиться вода. Для отвода воды атмосферных осадков вокруг фундамента нужно делать отмостку и ливневую канализацию.

К этой статье есть подборка видео (количество видеороликов: 1)

Читайте так же:

Глинистый грунт – это грунт, который более чем на половину состоит из очень мелких частиц размером менее 0,01 мм, которые имеют форму чешуек или пластин. К глинистым грунтам относятся супесь, суглинок и глина.

В этой статье рассмотрены основные типы грунтов — скальный, крупнообломочный, песчаный и глинистый, каждый из которых имеет свои свойства и отличительные признаки.

Промерзание грунта приводит к его пучению и негативному воздействию на фундамент здания. Глубина промерзания зависит от типа грунта и климатических условий.

Морозное пучение – это увеличение объема грунта при отрицательных температурах, то есть зимой. Происходит это из-за того, что влага, содержащаяся в грунте, при замерзании увеличивается в объеме. Силы морозного пучения действуют не только на основание фундамента, но и на его боковые стенки и способны выдавить фундамент дома из грунта.

Грунтовые воды – это первый от поверхности земли подземный водоносный слой, который залегает выше первого водоупорного слоя. Они оказывают негативное воздействие на свойства грунта и фундаменты домов, уровень грунтовых вод необходимо знать и учитывать при заложении фундамента.

Несущая способность грунтов – это его основанная характеристика, которую необходимо знать при строительстве дома, она показывает какую нагрузку может выдержать единица площади грунта. Несущая способность определяет, какой должна быть опорная площадь фундамента дома: чем хуже способность грунта выдерживать нагрузку, тем больше должна быть площадь фундамента.

Виды сил морозного пучения

Сила, с которой действует грунт при пучении на фундамент, всегда различна. Но совсем не обращать на такое явление не стоит. Все силы морозного пучения можно поделить на два вида:

• касательные силы
• вертикальные силы

При касательной силе, грунт, примерзая к боковым стенкам фундамента, поднимает фундамент с помощью боковых трений. Грунт кроме поднятия фундамента, также расслаивает его на части. Сила при этом может достигать огромной величины – до 7т на один квадратный метр фундамента.

В случае вертикальной силы грунт как бы поднимает фундамент из земли, подталкивая его снизу. Такие ситуации частенько возникают, когда люди хотят сэкономить денег, удешевив процесс строительства, и от фундамента заглубленного ниже уровня промерзания грунта. Тем самым усложняют свое положение.

Влияние морозного пучения грунта на фундампент

Именно из-за морозного пучения грунта в нашей стране не подходит облегченный фундамент Западных стран. В России другие климатические условия, более тяжелые, не такие как, например, в Германии или Италии. У нас грунт промерзает на глубину 1,5 метра.

Очень опасен процесс морозного пучения грунта при неравномерном вспучивании грунта. За несколько лет фундамент несколько раз поднимается и опускается. Происходит из-за перекоса фундамента. Стены дома тоже от этого страдают, они могут перекоситься или вовсе деформироваться, теряя свою функциональность и прочность. В последствии это дом становится просто аварийным.

Очень сильно сказываются силы морозного пучения грунта на монолитных ленточных фундаментах, бутобетонных, с отсутствием каркаса из арматуры. Большая опасность возникает и зданий, построенных на участках, где уровень грунтовых вод располагается выше уровня промерзания самого грунта. Так как влаги в земле содержится в изобилии, то это увеличивает морозное пучение в несколько раз. А сила пучения, как не печально, огромна и разрушительна.

Конечно, для домов из кирпича сила морозного пучения не столь опасна, как для деревянных и облегченных домов. Если тяжесть всей конструкции больше силы морозного пучения, направленной на фундамент, то фундамент не поднимается. Но обольщаться не стоит, когда вес конструкции здания не способен скомпенсировать силу морозного пучения.

Вспучивание грунта происходит неравномерно не только из-за влажности, присутствующей в земле. Нередко все дело в том, что грунт не промерзает под домом, а силы морозного пучения не действуют на внутренние стенки фундамента. Стенки фундамента снаружи находятся под действием силы морозного пучения, и при поднятии здание легко деформируется. Эта ситуация рассматривается только с теми домами, которые в зимний период прогреваются.

Однако и наружные станки фундамента подвергаются неравномерной нагрузке. Как обычно на южной стороне снег у дома тает быстрее, воды от этого становится много. Днем вода накапливается, а ночью – замерзает. Фундамент на южной стороне дома испытывает на себе поочередные силы пучения. На северной стороне дома оттаивание происходит намного медленнее, и фундамент испытывает постоянную силу пучения. Таким образом, в результате неравномерности действия сил пучения, возникают трещины, деформации и разрушения.

Все грунты на дачных участках можно элементарно условно разделить на пучинистые и непучинистые.

Пучинистые грунты включают в себя: глину, крупномоноблочные и песчаные пылеватые (глиняный наполнитель более 15 %). Но и чистый песок, который относится к непучинистому грунту, при некоторых условиях может вспучится. Это, например, когда песок заключен в глиняный замок. Здесь верхние слои при замерзании не пропускают воду ниже, поэтому она поднимаются наверх.

Защита фундамента от промерзания грунта

Грунт защищают от промерзания покрытием теплоизоляционным материалом, большим количеством снежного покрова. Теплоизоляционный материал располагают по всему периметру дома. Материал для теплоизоляции используется самый элементарный – опилки, солома, листья, сухой торф и т.п.

Вывод: долговечность любой конструкции прямо зависит от влияния силы морозного пучения.

Как происходит пучение

Так как плотность воды больше чем у льда, то в процессе ее замерзания ее объем изменяется в большую сторону. Исходя из этого влага, находящаяся в почве, становится причиной расширения ее массы. Отсюда и появилось такое понятие, как силы морозного пучения, то есть – силы, влияющие на процесс расширения грунта. Сама же почва в этом случае называется пучинистой.

Полезно! Уровень расширения грунта обычно составляет 0,01. Это означает, что если верхний слой земли будет промерзать на глубину 1 м, то объем почвы увеличится на 1 см и больше.

Само морозное пучение происходит по нескольким причинам:

• Из-за глубины залегания верхнего водоносного слоя. Если вода расположена близко к поверхности, то даже при условии замены глины на гравелистый песок будет неэффективна.
• Исходя из глубины промерзания земли в холодный период в конкретном регионе.
• В зависимости от типа почвы. Больше всего воды содержится в глине и суглинках.

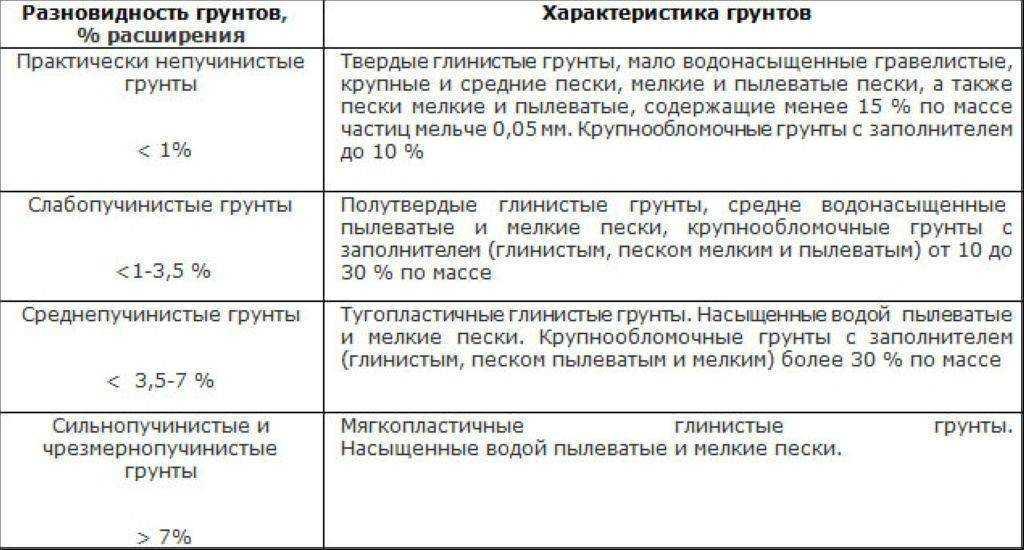

Исходя из состава почвы и климатических условий, выделяют пучинистые и непучинистые грунты.

Мнение эксперта

Помимо выбора наиболее подходящего типа фундамента при строительстве на пучинистых основаниях, необходимо предусматривать дополнительные мероприятия, направленные на предотвращение замачивания и промерзания: устройство дренажа, утепление отмостки, заполнение пазух уплотненным сыпучим материалом.

Большинство домов строится в регионах с умеренным климатическим климатом, однако это не означает, что при возведении построек не возникает проблем. Пучинистые грунты являются одной из них. Дело в том, что в условиях морозного пучения фундаментальное основание постройки может быстро потрескаться, вследствие чего пострадает его целостность, а соответственно и прочность основы.

Существует масса методов решения подобных проблем. Однако прежде чем начать предпринимать какие-либо действия, необходимо учесть особенности пучения земли.

Теплоизоляция фундамента как способ избежать морозного пучения | ДОМ ИДЕЙ

Перекосы фундаментов, вызывающие трещины в стенах, которые обычно появляются в весенний период, доставляют владельцам множество неприятностей. Цена устранения подобных дефектов весьма высока.

Решение актуальной проблемы

В практике строительства и эксплуатации зданий довольно часто встречаются случаи повреждения конструкций силами морозного пучения грунта.

Большую часть наших грунтов составляют суглинки и глины. Они способны накапливать в себе воду, которая, замерзая, увеличивается в объеме.

Это влечёт за собой увеличение объема находящегося под фундаментом грунта. В результате возникают неравномерно распределённые по периметру конструкции усилия, выталкивающие фундамент. При оттаивании водонаполненные грунты становятся более пластичными, вызывая проседание фундаментов и, как следствие, перекосы стен подвала, появление трещин и локальных разрушений.

Особенно страдают от этого малозаглублённые фундаменты домов и различных пристроек, наружных лестниц и веранд, а так же отмостка и площадки перед домом. Подобные деформации могут происходить регулярно, из года в год, приводя к полному разрушению конструкций.

Традиционно для предотвращения подобных пучинистых явлений предпринимают дополнительные меры. Эти мероприятия предусматривают устройство под фундаментом песчаной и использование для обратной засыпки непучинистого грунта. Обычно подобную засыпку выполняют шириной м от стен в пределах глубины промерзания, составляющей в наших условиях в среднем 1,8-2 м.

При этом вблизи самой поверхности земли, под отмосткой стараются использовать материал, обладающий некоторой теплоизолирующей способностью, например, шлак. Стоимость подобных мер невысока, но полностью избавиться от проблемы, как правило, не удаётся.

Совсем исключить воздействие сил морозного пучения можно только путем ликвидации самой причины их возникновения, то есть промерзания грунта. Для этого нужно просто теплоизолировать грунт по всему периметру здания.

К подобной теплоизоляции предъявляются повышенные требования. Материал должен быть водонепроницаем, водостоек и достаточно прочен. Для подобных целей идеально подходит экструзионный пенополистирол, выпускаемый в виде строительных плит различной толщины.

С помощью подобной плитной теплоизоляции можно поддерживать положительную температуру грунтов, находящихся в основании здания и тем самым избежать воздействия пучинистых явлений на элементы фундаментов.

Применение экструзионного пенополистирола является предпочтительным из-за высоких прочностных характеристик самого материала, практически нулевого водопоглощения и, как следствие, продолжительной эффективной работе (более 50 лет) в грунтовых условиях.

Технология утепления фундамента и отмостки

Вокруг дома откапывают грунт на глубину 50-60 см. Ширина траншеи должна обеспечить укладку утеплителя. Исходя из того, что глубина промерзания грунта на Урале составляет примерно 1,8-2 м, рекомендуемая ширина полосы утеплителя в зависимости от типа грунта должна быть 1,5-2 м.

На схеме обозначены:

1. Внешняя стена.

2. Гидроизоляция.

3. Облицовка цоколя.

4. Отмостка.

5. Фундамент.

6. Экструзионный утеплитель.

7. Песчаная подушка

8. Обратная засыпка.

Первым делом на дно траншеи насыпают слой песка толщиной не менее 20 см, устраивают небольшой уклон песчаной подушки в сторону от фундамента и тщательно утрамбовывают. На песок укладывают плиты экструдированного пенополистирола.

Следует заметить, что помимо способности сохранять высокие теплозащитные характеристики в грунтовой среде, экструдированный пенополистирол является материалом, способным воспринимать достаточно большие нагрузки, даже дорожного покрытия вместе со стоящим на нём автомобилем.

Толщина плит принимается в зависимости от коэффициента теплопроводности утеплителя. Лучше взять с запасом, от 100 мм, укладывая плиты в два слоя.

Уровень потерь тепла через наружные углы значительно превышает теплопотери через прямолинейные поверхности, поэтому в зоне углов на расстоянии 1,5-2 м от угла укладывают утеплитель толщиной в 1,5 раза большей, чем по периметру.

Сверху утеплитель засыпают слоем песка толщиной не менее 30 см.

Немаловажное значение имеет тот факт, что предлагаемая технология может быть реализована как при возведении новых домов, так и в процессе эксплуатации существующих построек, причем размещение теплоизоляционного материала по периметру здания позволяет не только защитить грунт от промерзания, но и утеплить подвальные помещения и тем самым значительно снизить неоправданные потери тепла

Типы фундамента

Непучинистый грунт – отличный вариант при строительстве здания. При любом промерзании и влажности не нужна глубокая заливка. Неподвижная основа позволит возвести несущие конструкции с минимальными затратами сил и финансовых вложений.

Непучинистый грунт из габаритных скальных осколков или крупной гальки помогает создать крепкий и надежный фундамент. Снимают верхний растительный слой, вырывают неглубокую канавку (до 20 см), которую заливают строительным бетоном. После затвердения массы можно приступать к возведению строения.

Как обустроить основуИсточник sdelai-lestnicu.ru

Заглубленный фундамент для непучинистого грунта подойдет для дачного дома. На участке создают траншею, глубиной в 70 см. Яму наполняют крупным песком, тщательно утрамбовывают. Рассыпчатое сырье укладывают слоями, каждый из которых обильно орошают водой. Основу заливают бетоном, после высыхания приступают к возведению цоколя и стен.

Если грунт пучинистый сухой или подземные источники расположены ниже 2 м, то можно уменьшить расход стройматериалов, используя в котловане песок или гальку. На поверхности почвы ставят опалубку, в траншею высыпают рассыпчатые компоненты, потом выливают бетон.

При близком прилегании подземных источников пучинистого грунта придется создавать надежную конструкцию. Часто используют сваи (железные, винтовые), которые вбивают на уровень промерзания почвы. Для хозяйственных построек применяют столбчатый метод, для домов – бетонный ленточный.
