Укладка гибкой черепицы на беседку своими руками. как укладывать гибкую черепицу самостоятельно на беседку

Виды обрешеток для беседки

Обрешетка беседки должна иметь высокую несущую способность, прочность, но быть достаточно легкой, чтобы не утяжелять конструкцию, не увеличивать нагрузку на фундамент. Существует несколько способов обустройства настила, используемого для крепления кровельного материала. Двойной обрешеткой называют конструкцию из контробрешетки, то есть реек, крепящихся вдоль стропильных ног для формирования вентиляционного зазора, и непосредственно обрешетки, фиксируемую перпендикулярно им. На беседку можно сделать обрешетку следующих видов:

• Сплошная. Сплошной обрешеткой называют настил из обрезной доски, влагостойкой фанеры иди ОСП, расстояние между элементами которого не превышает 1 см. Она используется для настила мягких кровельных покрытий или материалов, обладающих слишком большой массой (ондулин, битумная черепица, рубероид, керамическая черепица).
• Решетчатая. Стандартная или решетчатая обрешетка – настил из брусков или досок, уложенных на расстоянии 15-45 см друг от друга. Этот вариант обустройства настила походит для монтажа большинства листовых материалов, поэтому применяется чаще всего.
• Разреженная. Разреженной называют обрешетку, элементы которой располагаются на расстоянии, превышающем 50 см. Обычно она изготавливается из металлического профиля и применяется для перекрытия больших сооружений, если свой вес кровельного покрытия достаточно велик.

Виды обрешетки

Устройство сплошной обрешетки

Инструкция по монтажу

Установка кровли из битумной черепицы представляет собой непродолжительный по времени процесс, состоящий из нескольких этапов:

1. Подготовка поверхности. Укладывать щиты нужно в шахматном порядке, проклеивая стыки алюминиевым скотчем. Допускаются неровность до 2 мм, так как они будут компенсированы раствором и самими гонтами.
2. Планки и водосток. Если не поставить эти детали, стекающая вода будет размывать грунт у основания беседки, а брызги оставлять на ней грязные следы. Элементы водостока крепятся к обрешетке или карнизным планкам кронштейнами. Затем вывешиваются желоба.
3. Облицовка. Правильная раскладка придает поверхности презентабельный вид, обеспечивает ее герметичность, а соответственно и длительный срок всего сооружения.
4. Узлы примыкания оформляют по треугольным рейкам, прибитым в углах сопряжений. Это позволяет хорошо закрепить мягкую черепицу. Рабочий процесс предусматривает распускание бруса.
5. Гидроизоляция и утепление проводятся в строениях закрытого типа. Для этого используется пенопласт, пенополиуретан и мембранная пленка.

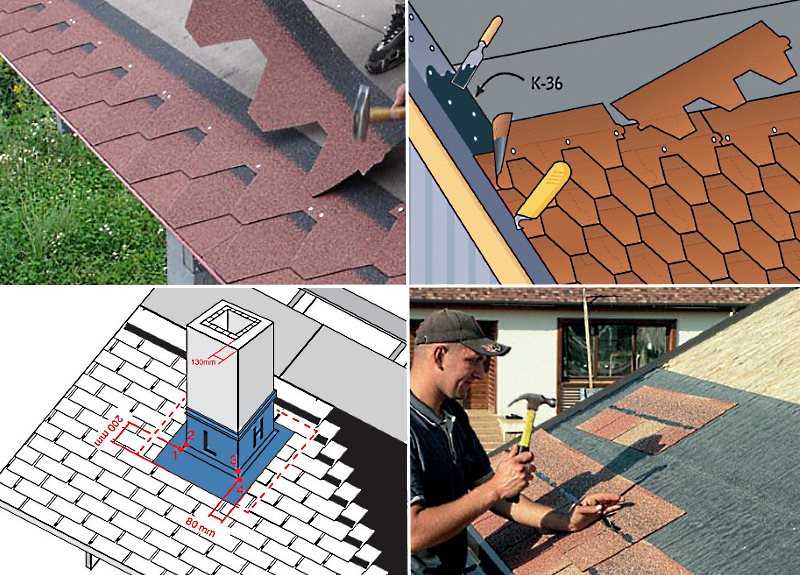

6. Укладка гибкой черепицы. Положить гонты можно полосами по горизонтали или по вертикали. Разницы в качестве нет. Верх плиток прибивается или прикручивается, стыки промазываются клеем.

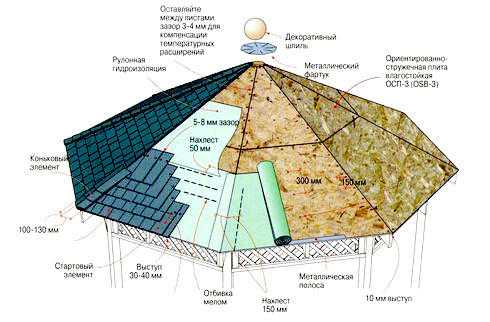

Скаты в шестигранном сооружении имеют треугольную форму одинакового размера. Первым нужно закрепить карнизный ряд, после чего монтируются последующие ряды с шагом в 1,5-2 см в шахматном порядке. Каждый гонт крепится кровельными гвоздями по краям, все боковые швы промазываются специальным клеем. Коньковой ряд монтируется из третей карнизных гонтов внахлест.

Источник

Укладка своими руками гибкой черепицы, технология монтажа

Гибкая черепица, или мягкая битумная кровля, — второй по популярности кровельный материал, используемый в частных домах.

Популярность обусловлена его отличными физическими свойствами, различными формами и цветами, от которых зависит цена покрытия. Гибкая черепица не требует усиленного основания благодаря своей небольшой массе. Их также можно укладывать даже на самые сложные поверхности, поскольку листу можно придать форму обычным ножом, по причине, известной как мягкость. Кроме того, относительная простота установки дает возможность сэкономить средства, что является очевидным преимуществом для оборудования. Для облегчения строительных работ стоит отметить, что после монтажа лучше проводить его в жаркое время года, так как отдельные листы гальки могут агломерироваться на летнем солнце, образуя полностью герметичное покрытие, которое может прослужить несколько десятилетий.

Как правильно установить гальку? Какие инструменты могут понадобиться в процессе? В этой статье описаны основные этапы приклеивания черепицы.

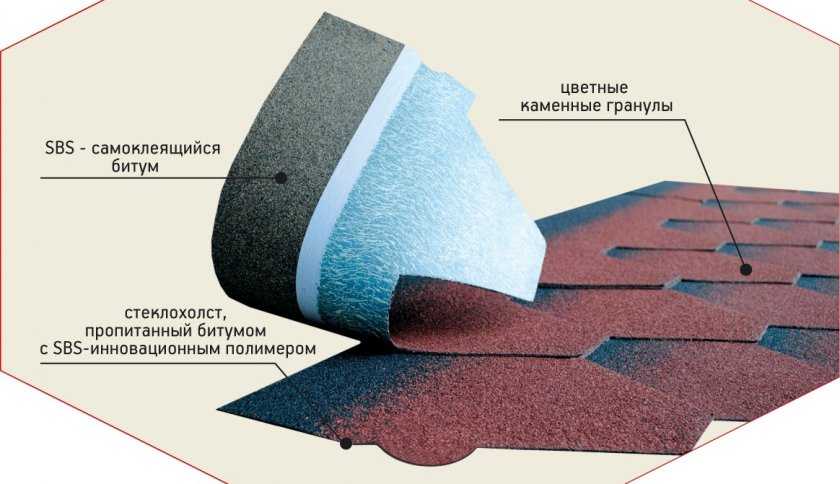

Гибкая галька — это прямоугольная стекловолоконная галька, пропитанная битумом — связующим веществом. Асфальт наносится с обеих сторон и может быть окислен или модифицирован с помощью SBS. Второй вариант рекомендуется потому, что добавки стирола и бутадиена (SBS) придают материалу эластичность, увеличивают относительное удлинение, улучшают усталостные свойства и в целом продлевают срок службы плитки. Некоторые подрядчики говорят, что не имеет смысла платить большие деньги за черепицу с CBC-модифицированным битумом, если укладка происходит летом. Материалы, содержащие окисленный битум, теряют только в том, что в холодные месяцы они становятся более хрупкими, но в это время года проблему можно решить с помощью конструкции фена, который нагревает черепицу перед укладкой на крышу.

Внутри гальки находится клей и защитная пленка, которая удаляется при монтаже. На внешнюю сторону материала наносятся частицы кварцевого песка, базальта и шлака. Они образуют сплошное покрытие и отвечают за цвет гальки и защиту битумного слоя от ультрафиолетового излучения. Кроме того, шероховатая поверхность каменных обломков предотвращает сход лавин, так как снег не похож на лавину. Внешнее напыление может быть выполнено из шифера или базальта. Рекомендуется выбирать материал, содержащий базальтовую крошку. Это связано с тем, что он наносится горячим на поверхность стекловолокна под воздействием высоких температур и агломерируется. Этот метод не осыпается со временем и предотвращает выцветание.

Окончательный вид крыши в основном определяется формой и цветом срезов. Как уже отмечалось, гибкая галька бывает самых разных рисунков и оттенков. Наиболее распространенными формами являются прямоугольники, шестиугольники, ромбы и полукруги различной формы, которые выглядят как натуральная черепица.

Стоит отметить, что этот кровельный материал также классифицируется по количеству слоев. Гибкая черепица может быть однослойной, двухслойной или трехслойной.

Особенности устройства настила

Устройство настила зависит от типа беседки. Настил изготавливают из досок. Толщина доски обычно 2-3 см, не более, ширина около 30 см. Доски должны быть гладкими и ровными. Прибивают их к стропилам гвоздями.

Летние открытые беседки можно не утеплять. Гибкое покрытие в данном случае крепиться на клей и обрабатывается газовой горелкой сверху. Листы спаиваются в единый блок и припаиваются к поверхности настила.

Если беседка застеклена, и вы пользуетесь ею не только летом, но и зимой, то крышу придется утеплять, мягкая черепица в таком случае крепится на шурупы с широкой шляпой к поверхности настила. Сам настил состоит не только из деревянной обрешетки, гидроизоляционной подстилки, пароизоляции, но и утеплитель. Гибкая черепица имеет один существенный недостаток – низкая теплозащита. Если не вставить в конструкцию утеплитель, в помещении будет холодно. В качестве утеплителя используют пенопласт. Крепят его между стропилами на монтажную пену, заполняя ею зазоры по бокам.

Монтаж проходного элемента и водосточной системы

Важная деталь – кровельная проходка, она выводит на кровлю различные коммуникации. Для нашего домика проходка была необходима для организации вентиляции душевой.

Монтаж проходки я выполнил следующим образом. Вначале юбку (основание) элемента разместил на намеченном участке кровли. Очертил внутренний диаметр проходной детали, по линии вырезал отверстие. Нанес мастику на тыльную сторону юбки и прижал ее к кровле. Затем закрепил юбку гвоздями, вбив их по периметру элемента. Казалось бы все, проходка установлена! Но пришлось снова браться за черепицу, ведь основание элемента осталось открытым. Его я промазал мастикой и сверху наложил гонты черепицы, прибил их гвоздями. Стык проходной детали и мягкой кровли также проклеил битумной мастикой. Сверху на проходку установил вентиляционный выход (все от «ТехноНиколь», специально для Shinglas).

Проходной элемент установлен на кровле для организации вентиляционного выхода

Последним шагом в организации кровли стал монтаж водосточной системы, состоящей из белого металлического желоба (навешанного на крючки, закрепленные на лобовую доску) и водосточных труб.

Водосточный желоб монтирован на крючки, закрепленные на лобовой доске

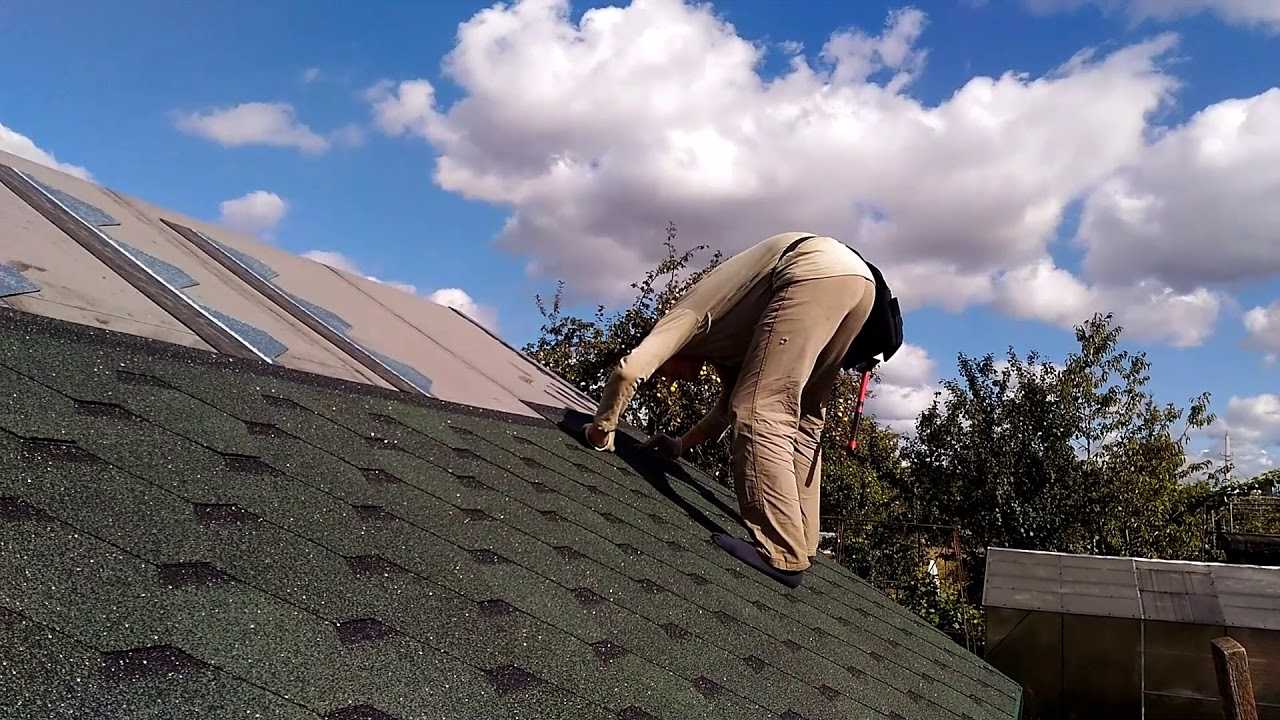

Мягкая кровля, выполненная своими руками

Вот такая крыша получилась за чистых 6 рабочих дней. Все работы были выполнены мной самостоятельно, плюс супруга – на подхвате. Помогала устанавливать леса, подавала черепицу и т.п, в общем выполняла роль подсобляющего. В целом, работа с мягкой черепицей оказалась несложной: гонты легкие, клеевой слой хорошо удерживается на кровле, забить гвоздь в намеченное место тоже проще простого (особенно с нейлером). Ни секунды не пожалел, что взялся за это дело самостоятельно. Надеюсь, что мои советы, помогут и вам смонтировать такую кровлю без профессиональной помощи.

Александр

Эксплуатационные характеристики гибкой кровли

Параметры такие:

1. Битум начинает плавиться при температуре от 300 градусов.
2. Ковер из битума в один слой не превышает нагрузку по 5‒8 кг на кв. м, ламинированный многослойный ‒ 13 кг на кв. м, поэтому возводить усиленную стропильную систему не обязательно, в отличие от металлочерепицы.
3. Мягкая черепица экологична, безопасна для здоровья.
4. Битумная поверхность не является накопителем электростатики.
5. Низкая электропроводность минимизирует риск попадания молнии.
6. Битум обладает гидрофобным свойством ‒ отталкивает влагу.
7. Плотное крепление к крыше делает материал устойчивым к любым ветровым нагрузкам.
8. Гибкая кровля пластична и защищает от ультрафиолета.

Подходящая форма для крыши беседки

При выборе формы покрытия для крыши беседки в учет берут климатические особенности региона. Если в данной местности часто идут дожди и снег, то от использования плоской кровли лучше отказаться. В данных условиях такая конструкция очень быстро прогнется. При наличии сильных ветров не следует оформлять свою беседку слишком крутыми кровельными скатами, так как по причине большой парусности существует реальная угроза их разрушения.

Перед началом сооружения крыши необходимо выбрать для нее оптимальную форму:

• Односкатная. Самый простой вариант прямоугольной или квадратной формы. Иногда применяться ромбическая конфигурация, на что влияют очертания самой беседки. В состав конструкции входят наслонные стропила, упирающиеся в противоположные стены. Очень удобный вариант для оформления пристроенной к дому веранды.
• Круглая. В этом случае определяются только боковые границы крыши. Верхушка может быть конусоподобной, куполообразной и т.п. В конструкции имеются только накосные стропила, для монтажа которых применяется диагональная укладка. Потребуется обустройство круговой обрешетки.
• Прямоугольная. Постройку такой формы удобнее всего оформить двухскатной крышей, состоящей из наслонных и висячих стропил. Для определения нужных параметров в учет берется вид кровельного материала и тип внутренней отделки.
• Овальная (и полуовальная). Отличный вариант для использования многоскатной крыши. Здесь также имеются накосные и висячие стропилины, сходящиеся к коньку.
• Четырехскатная. От конька отходит пара треугольных и пара трапециевидных скатов. Таким типом крыши удобнее всего оснащать овальные и прямоугольные беседки. Такая четырехскатная крыша для беседки состоит из четырех угловых накосных стропилин, а также серии висячих и наслонных деталей. Они монтируются в промежутке между коньком и стенами.
• Шатровая. Подходящий вариант, чем лучше покрыть беседку квадратной формы. Включает в себя четыре накосные стропилины на угловых участках, которые сходятся в одну точку. Конек в этом случае не нужен.

Классикой жанра для покрытия беседки являются крыши шатрового и куполообразного типа, которые отлично переносят ветровые и снеговые нагрузки.

Преимущества материала

Работать с мягкой, гибкой или битумной черепицей удобно. Технология ее монтажа простая и понятная, вес небольшой. Компоненты крепятся на клей, дополнительная фиксация достигается за счет гвоздей. При желании вам даже не понадобится помощь напарника.

У данного материала имеется масса плюсов

О гибкой черепице ярче всего говорят ее сильные стороны. Она создается на битумной основе. Может показаться, что черепица создает только декоративный эффект, но это не так. В ее составе добавки, придающие прочность материалу. Именно поэтому мягкая черепица износоустойчива, служит долго. Подобный материал – лучший выбор, чтобы покрыть беседку. Он легкий, принимает почти любую форму, без проблем режется.

Главное – стелить кровлю согласно определенным правилам. Это исключит возможность протечек.

Помимо вышеперечисленных нюансов, к плюсам битумной черепицы относят:

• хорошие шумопоглощающие свойства;
• быстрое высыхание;
• устойчивость ко влаге;
• простоту ухода;
• устойчивость к деформациям, внешним воздействиям.

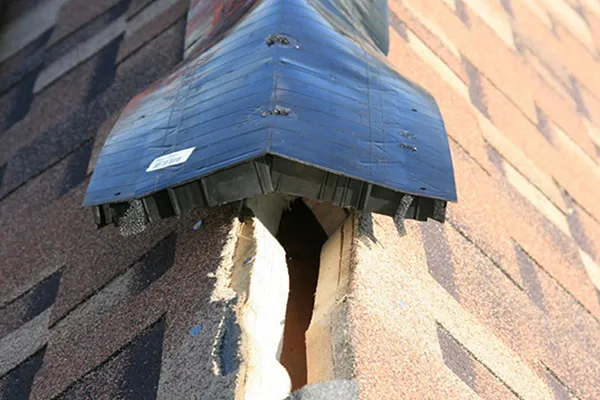

Монтаж конька и вентиляции

После того как основная крыша установлена, можно приступать к работе над коньком. Для этого элемента крыши используется коньковая черепица. Для вентиляции внутренней части крыши необходимо установить коньковый вентилятор. Чтобы установить конёк без вентиляции, выполните следующие действия

• Согните кальку так, чтобы сгиб перекрывал конек крыши. Рекомендуется, чтобы нахлест между элементами составлял не менее 5 см. Для крепления используются кровельные гвозди. Точка крепления должна перекрывать следующую коньковую накладку.
• В вентилируемом коньке просверливается отверстие шириной 4-8 см. Верхний воздуховод, гофрированный для циркуляции воздуха, устанавливается над этим зазором. Элементы изолированы от мусора и дорожной пыли. Камешки размещаются в верхней части воздушного канала, как гребни невентилируемого конька.

Хребтовые вентиляторы обеспечивают циркуляцию воздуха

Планировка и создание чертежа

Подготовительные мероприятия являются важнейшим этапом создания качественной кровли. Они включают в себя составление проекта и воплощение его в чертёже, а также калькуляция необходимых материалов. Даже если вы отчётливо и во всех деталях представляете себе будущую крышу, чертёж вам всё равно понадобится — правильно составленный, он позволит вам точно рассчитать количество необходимых материалов.

Чаще всего битумная черепица реализуется в упаковках по 3 м². Необходимое количество упаковок зависит от размеров и формы крыши. Проще всего рассчитать площадь двускатной крыши (два прямоугольника), а соответственно, и нужное число упаковок изделия. Если, к примеру, вы посчитаете, что площадь кровли вашей беседки 12 м², лучше купить не 4 упаковки, а 5. В процессе могут возникнуть непредвиденные ситуации — перерасход или какой-то участок будет испорчен, и потребуется замена материала.

Кроме того, на данном этапе следует позаботиться о гидроизоляции. Этот материал бывает одно-, двух- и трёхслойным. Однослойная мембрана способна удерживать влагу и пар, предназначена для защиты чердаков, веранд и др. Для беседки она вполне подойдёт, но в продаже встречается нечасто. Два других вида гораздо более прочные, чем первый, так как имеют армированный слой. В трёхслойном материале есть к тому же и адсорбирующая мембрана, которая эффективно удерживает даже конденсат.

Необходимые инструменты:

Прежде чем приступить к работе, вам необходимо приобрести соответствующие инструменты. Вам может понадобиться:.

Кровельный нож — для послойной резки гальки.

Специальные механические или пневматические резаки — для резки ламинатной плитки.

Ножницы по металлу — для резки металлических полос или армирующих профилей.

Степлеры — для крепления листов кровли.

Направляющие планки — для равномерной резки плитки в долинах, гребнях или смежных швах.

Молотки, пилы, дрели и отвертки — для крепления балочных систем и фиксации различных элементов.

Строительные фены — для подогрева битумной черепицы или аксессуаров (ендов, коньков) в холодную погоду.

Установка карнизной черепицы

На карнизные свесы устанавливается карнизная черепица, ее нужно располагать так, чтобы ее нижний край находился на прямой линии с отступом 1-2 см от кромки карниза.

Если монтаж выполняете в холодную погоду, можно поверхность черепицы прогреть строительным феном, это поможет обеспечить ее надежную фиксацию на месте монтажа или прибить ее двумя строительными гвоздями за верхний край.

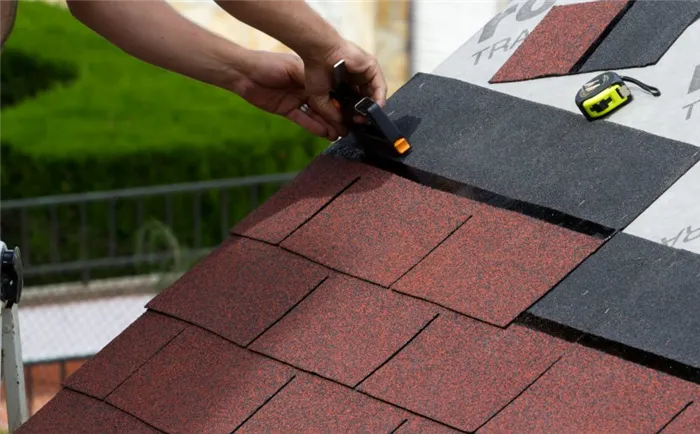

На следующем этапе, когда мы перейдем к укладке рядовой черепицы, крепление ее первого ряда нужно делать так, чтобы они прибивались гвоздями к обрешетке крыши сквозь слой рядовой и карнизной черепицы одновременно.

Расчет количества черепицы

В инструкции производителя указывается, какое количество плитки уходит на квадратный метр при различных способах укладки. Мастеру нужно определить общую площадь крыши. Для получения таких данных надо условно разбить ее на простые геометрические фигуры — прямоугольные треугольники, квадраты и прямоугольники. После этого остается сложить площади и получить общий результат. Затем перемножить метраж на количество в нем гонтов и округлить в сторону количества фрагментов в упаковке.

Нужно учитывать резерв на такие поправки:

• ошибки — 10 %;
• отходы на простую крышу — 10 %;
• обрезки на сложную крышу — 30 %.

То же самое касается и расходных материалов — гвоздей и клеящей смеси. Часть будет потеряна, поэтому лучше иметь запас не менее 25 % от расчетного количества.

Решаем вопрос с утеплением

Если беседку планируется использовать только в теплое время года, то в таком случае об утеплении можно не думать. Достаточно просто проклеить черепицу специальным клеем (а лучше покрыть им всю площадь задней стороны листа), а края обработать горелкой.

Если в проекте застекленная, всесезонная беседка, то ее придется утеплять. Для этих целей подходят минеральная вата или пенопласт, которые располагают внутри, между деревянными стропилами. Такую конструкцию строители называют «кровельный пирог» (из-за многослойности) или подкладочный ковер.

При выборе материала для утепления лучше отдать предпочтение негорючим вариантам, которые промаркированы как пожаробезопасные. Порой люди утепляют свою беседку даже фанерой. Она тоже будет держать тепло, но больше подвержена воздействию влаги, а значит, возникнет необходимость дополнительной гидроизоляции.

Планировка и создание чертежа

Подготовительные мероприятия являются важнейшим этапом создания качественной кровли. Они включают в себя составление проекта и воплощение его в чертёже, а также калькуляция необходимых материалов. Даже если вы отчётливо и во всех деталях представляете себе будущую крышу, чертёж вам всё равно понадобится — правильно составленный, он позволит вам точно рассчитать количество необходимых материалов.

Чаще всего битумная черепица реализуется в упаковках по 3 м². Необходимое количество упаковок зависит от размеров и формы крыши. Проще всего рассчитать площадь двускатной крыши (два прямоугольника), а соответственно, и нужное число упаковок изделия. Если, к примеру, вы посчитаете, что площадь кровли вашей беседки 12 м², лучше купить не 4 упаковки, а 5. В процессе могут возникнуть непредвиденные ситуации — перерасход или какой-то участок будет испорчен, и потребуется замена материала.

Кроме того, на данном этапе следует позаботиться о гидроизоляции. Этот материал бывает одно-, двух- и трёхслойным. Однослойная мембрана способна удерживать влагу и пар, предназначена для защиты чердаков, веранд и др. Для беседки она вполне подойдёт, но в продаже встречается нечасто. Два других вида гораздо более прочные, чем первый, так как имеют армированный слой. В трёхслойном материале есть к тому же и адсорбирующая мембрана, которая эффективно удерживает даже конденсат.

Водосток и планки

Некоторым элементам будущей конструкции потребуется укрепление. Для этого строительная промышленность предлагает специальные планки,

которые бывают:

• карнизные;
• стальные;
• фронтонные.

В тех местах, где окраины дранки (гонтов) положены не внахлест, со временем может возникнуть задирание и намокание древесины. Особенно этому способствуют дожди, ветра и снега. С помощью металлических планок повышается прочность кровли и обеспечивается дополнительная защита от погодных явлений. Планки крепят гвоздями к гонтам, а класть их следует внахлест — не менее четырех сантиметров с предыдущим основанием

Отдельное внимание уделяется углам и зонам состыковок

Чтобы обустроить водосток для беседки и не завысить бюджет расходов, можно выбрать материал ПВХ, который хорошо зарекомендовал себя, потому что является прочным, надежным и устойчивым к атмосферным явлениям. Оптимальным вариантом станет водосточный желоб, внутри которого подняты критические точки для слива дождевой воды.

Элементы водостока крепятся прямо к обрешетке либо к карнизным планкам, чтобы не нарушать эстетику карнизного свеса. После чего навешиваются желоба.

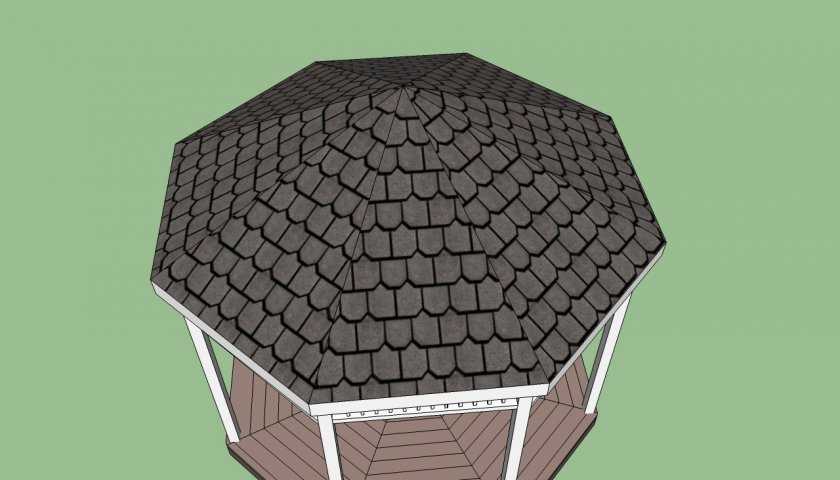

Особенности укладки мягкой кровли на шестигранную беседку

Устроить шестиугольную сторожевую башню с арочной крышей сложнее, чем с обычной покатой крышей, но в этом нет ничего сверхъестественного. Этот процесс имеет множество функций и немного сложнее, чем для простых форм.

Прежде всего, нужно рассчитать площадь необходимого вам материала, которая обычно немного меньше площади простой арочной крыши. Такая арочная крыша состоит из шести равносторонних треугольников. Здесь сторона — это длина хребта, а основание — длина лица. Площадь треугольника вычисляется по формуле S =½bh где b — длина грани крыши (основание треугольника), а h — высота фигуры (вертикальная линия вниз от вершины). (образуя 90° с углами и основанием). Умножьте полученный результат на 6 — это общая площадь шестиугольной крыши.

Монтаж осуществляется так же, как и для простой крыши. Начните с центра и двигайтесь к краям. Обрежьте и расположите коньки так же, как и для скатных крыш.

Важно: Шестигранную черепицу следует покупать с большим запасом, чем для скатных крыш. Из битумной черепицы можно создать надежную и относительно долговечную крышу, которая прослужит до 15 лет и более, в зависимости от производителя

Кроме того, материал придает крыше приятный внешний вид и дополняет общий образ сторожевой башни или другого сооружения. Однако самым важным условием долговечности материала является правильный монтаж

Из битумной черепицы можно создать надежную и относительно долговечную крышу, которая прослужит до 15 лет и более, в зависимости от производителя. Кроме того, материал придает крыше приятный внешний вид и дополняет общий образ сторожевой башни или другого сооружения. Однако самым важным условием долговечности материала является правильный монтаж.

Чем покрыть пристроенную веранду

Для оформления пристроенных к дому веранд и открытых террас применяются самые разные методы. Основной упор здесь делается на крышу, которую зачастую покрывают аналогичным кровельным материалом, что и основное здание. Любители эксклюзива иногда используют в этих целях прозрачный поликарбонат. Этим же материалом можно провести частичное или полное остекление террасы.

Приведенной информации вполне достаточно, чтобы выбрать для своей беседки наиболее оптимальный вариант кровельного покрытия

При этом важно не скупиться на расходы, так как дешевые материалы обычно являются дешевой подделкой качественной продукции. Важно понимать, что на кровлю оказываются значительные климатические воздействия, поэтому ее надежность не должна вызывать сомнений

Стропильная система и угол наклона

Балочная система — это несколько балок, расположенных под определенным углом. Балки соединяются с коньковым брусом или друг с другом на скатной крыше. В зависимости от размера здания используется подвесная или складная система. В первом случае балки опираются на колонны, а во втором — на верхние балки каркаса.

Черепица устанавливается в жесткую облицовку из досок, панелей или щитов. Основание должно иметь постоянную форму и размер, иначе на крыше появятся трещины или волдыри.

Угол наклона крыши зависит от ее формы, преобладающей интенсивности ветра в данной местности и уровня снежного покрова. Он варьируется от 12-30 градусов для одно- и двухскатных зданий до 30-45 градусов для пирамидальных конструкций. Высокие крыши характеризуются высокой плавучестью, а низкие крыши — плохим стоком снега и риском проникновения настила.
