Откатные ворота: размеры, как их правильно рассчитать, оптимальная величина

Делаем фундамент на винтовых сваях.

Многие задают вопрос :

Как вкрутить сваю вплотную к столбу ведь там должна быть закладная для сдвижных ворот ?
Как закрепить швеллер и воротный столб на одной свае?
Как разметить и расчитать винтовой фундамент?

У нас есть такие знания и технология! Мы поделимся своим опытом и дадим инструкции как сделать фундамент на винтовых сваях легко и с наименьшими затратами.

Для примера разберем обустройство свайного фундамента для ворот на проем 4 метра. Ворота на комплекте микро (до 350 кг).

Нам потребуется :

винтовые сваи 108х2000 мм. — 2 шт,
уголок 75х75 — 1,2 м.пог. (можно меньше),
швеллер 160х2000мм — 1 шт.,
пескобетон 50 кг — 1 мешок.

Наш способ обустройства свайного фундамента для откатных ворот не требует точной разметки положения свай

На этапе разметки важно определить уровень по высоте монтажа закладного швеллера

НАПОМИНАЕМ: просвет от швеллера до нижней кромки ворот на комплекте микро с подставками регулировочными составляет 100 — 120 мм .

Сваи вкручиваем на стороне отката ворот по схеме:

Если по какой-либо причине свая смещается от предварительной разметки — это не критично

Нам важно вкрутить сваи ниже глубины промерзания (Москва и МО — 1500-1600 мм). И с помощью закладных уголков (вместо оголовков для свай) сделать широкие площадки для крепления закладного швеллера

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

До 400 кг и не шире 4 м;
До 600 кг и не шире 6 м;
От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

Направляющая для установки снизу;
Скоба с роликовым механизмом для поддерживания;
Роликовые опоры;
Подставка для поддержания роликовой платформы;
Концевые ролики;
Улавливатели снизу и сверху;
Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

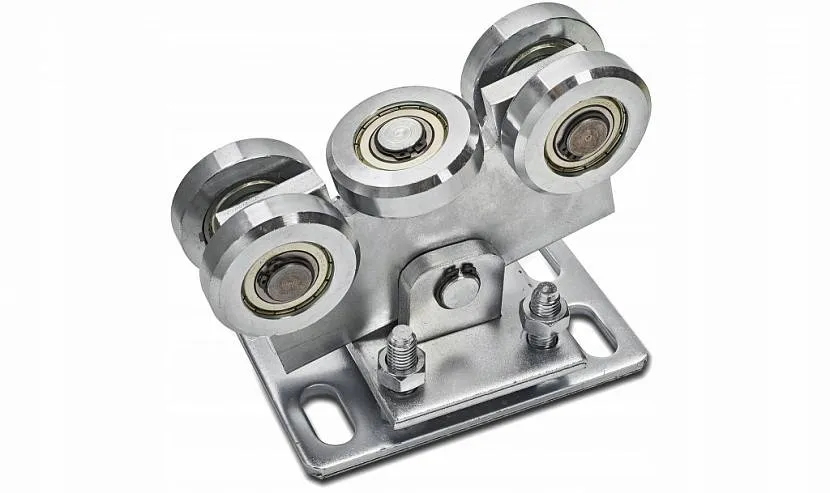

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
Поликарбонат – позволит создать легкие ворота;
Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

Лопата, лом, трамбовка;
Тары для цемента, песка, щебенки и готового раствора;
Сварочное оборудование;
Болгарка;
Молотки;
Шуруповерт;
Ключи;
Рулетка;
Карандаш;
Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

Подготовительный этап

Перед тем как начать производить монтаж, необходимо очень тщательно подготовиться к этому. Каждый из подготовительных этапов будет играть очень важную роль в дальнейшей эксплуатации, долговечности, качестве и комфортабельности использования.

Весь подготовительный этап состоит из таких пунктов:

Подбор комплектующих и автоматики для будущих ворот.
Решаем с размером будущей конструкции и её схемой.
Выбираем облицовочный материал.
Данные о местности, где будет установка.

Теперь мы немного разберём каждый из этих пунктов более подробно. Пойдём по порядку и правильно подберём все необходимые комплектующие и систему автоматического управления воротами. Из всех возможных комплектующих, вам обязательно необходимо купить датчики, которые оповещают что система активирована и начинается открытие или закрытие ограждения, это может быть световой или звуковой датчик. Автоматику необходимо покупать, опираясь на такие критерии, как масса, размеры и частота эксплуатации.

Чтобы определить необходимый для вас размер ворот, который сможет полностью удовлетворить вас и ваши потребности, первым делом решите какие автомобили должны без проблем заезжать в ваш двор.

Также в первую очередь опирайтесь на свой автомобиль, чтобы он беспрепятственно и свободно заезжал и выезжал, при этом вы не боялись что-то задеть боковыми зеркалами или при повороте.

Рекомендуемое минимальное расстояние между центрами тележек.

Облицовочный материал не менее важен чем любой механический элемент, который отвечает за работоспособность. Облицовку необходимо выбирать, опираясь на довольно большой перечень факторов, а именно:

Дизайн вашего заезда.
Материал, из которого сделано всё ограждение.
Ландшафт и общий экстерьер участка и дома, который на нём расположен.
А также ваши личные предпочтения.

Пройдя по этим четырём пунктам, вы сможете выбрать максимально подходящий и качественный материал, который будет радовать глаз и украсит ваше жилище и место отдыха.

При выборе привода для автоматизации ворот обратите внимание на то, с какими по массе створками ворот он может работать. Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента

Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента

Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента.

Пройдя по всем этим пунктам и разобрав их подробно именно на подготовительном этапе и решить со всеми нюансами, можете без препятствий приступать к процессу монтажа.

Установка раздвижных ворот

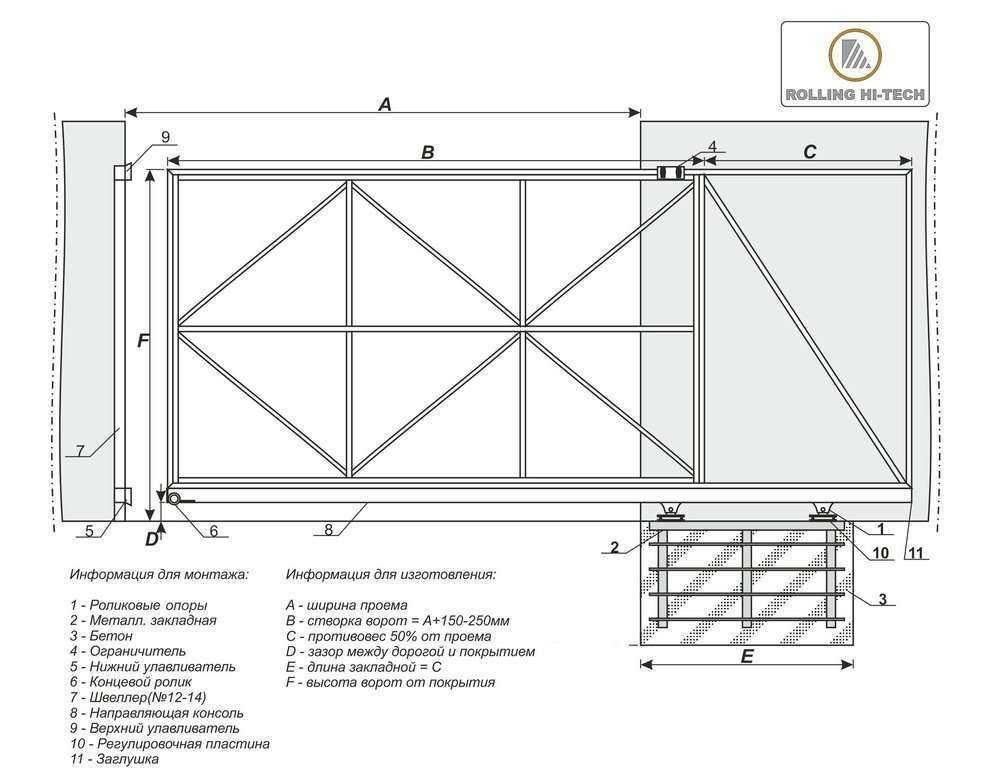

Вначале потребуется нарисовать эскиз и составить схему или чертеж с размерами будущей конструкции. Также нужно рассчитать материалы.

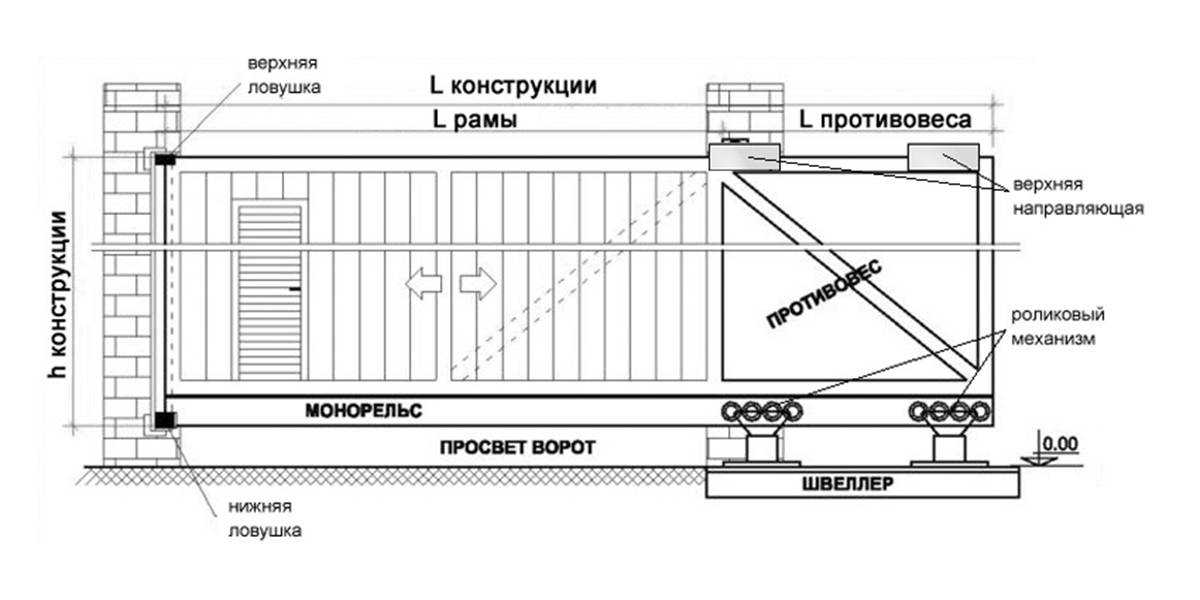

Схема для изготовления

От расчета материалов конструкции зависит следующее:

сколько будет весить откатная конструкция;
процесс монтажа;
выбор комплектующих;
длина и вес противовеса;
парусность откатной панели.

Заливка фундамента под откатную створку

Фундамент требуется под закладную, куда фиксируются ведущие ролики. Для этого лучше всего организовать железобетонное основание. Причем основание делается по-разному:

Один фундамент – заливается под закладную.
Общий фундамент – под закладную и под несущие опоры.

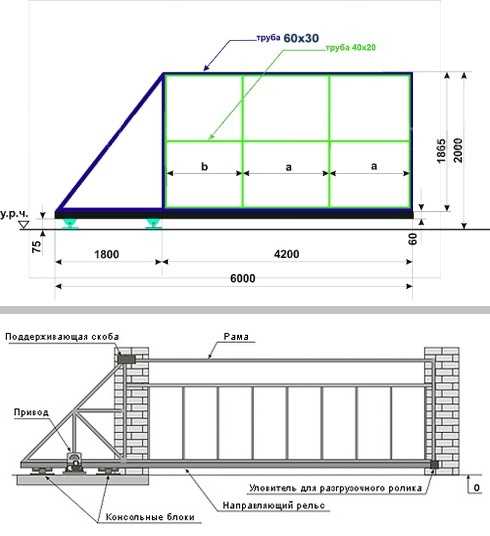

Чертеж с размерами каркаса

Последний вариант считается лучше. При этом связываются две несущие опоры, которые будут постоянно расположены параллельно относительно друг друга, смещаясь в одной связке.

Несущие опоры откатной конструкции

Они крепятся до заливки основания. В случае с раздвижными системами они несут только ветровую нагрузку. Для раздвижных систем достаточно установить профтрубу сечением 80х80 мм.

Ширина и высота

Сборка каркаса по размерам

Каркас откатной конструкции лучше сделать металлическим. Рама собирается из профтруб по чертежу или схеме с размерами. В качестве силовой рамы устанавливаются профтрубы большего сечения, 55х55 мм, поперечные планки делаются из профтруб 35х35 мм.

Загородный дом

К каркасу необходимо закрепить зубчатую планку соответствующего размера, которая стандартно должна идти в комплекте. Нужно проверить данный факт при покупке, чтобы затем можно было поставить автоматическую систему. Иначе после рейку будет неудобно крепить к низу створки.

Размер зубчатой планки делается больше одного метра проема. Этот метр требуется для противовеса, чтобы все время быть в связке с вращающимся валом привода.

Если требуется монтаж калитки, то она делается с той стороны створки, которая ближе к несущим роликам. Если делать входную дверь на дальнем конце створки, то так нарушается баланс развесовки.

Около дома

Откатные ворота стоят относительно недорого, причем по своей практичности и простой схеме конструкции могут дать фору распашным въездным воротам или подъемным воротам в гараже. При соблюдении технологии монтажа эти конструкции практически не деформируются и не заклинивают.

Стадия подготовки

Перед установкой необходимо все тщательно подготовить. Этот этап предполагает следующие моменты:

выбор автоматики и комплектующих деталей;
определение схемы и размеров будущей воротной конструкции;
подбор материала для облицовки;
сбор информации о месте, где будет производиться монтаж.

Думая о подборе комплектующих, нужно обязательно приобрести датчики, оповещающие о начале открытия/закрытия конструкции. При выборе автоматики нужно руководствоваться размерами, весом и периодичностью использования ворот. Также нужно учитывать габариты автомобилей, которые будут въезжать на территорию. Отделочные материалы тоже очень важны. Их нужно подбирать, опираясь на особенности дизайна и материал, из которого изготовлены ворота.

Сборка каркаса створки

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.

Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).

После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.

Монтаж ворот

Переходим к следующему этапу – как установить откатные ворота:

Надо установить каретки, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины хвостовика.
Вставляем в направляющую рамы ролики.
Устанавливаем раму на каретки, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
Далее привариваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний. Оба эти элемента фурнитуры крепятся сваркой к нащельнику – это профильная труба, которая сама приварена к закладным столба воротного проема. Если столб – это труба или швеллер, тогда прямо к ним.

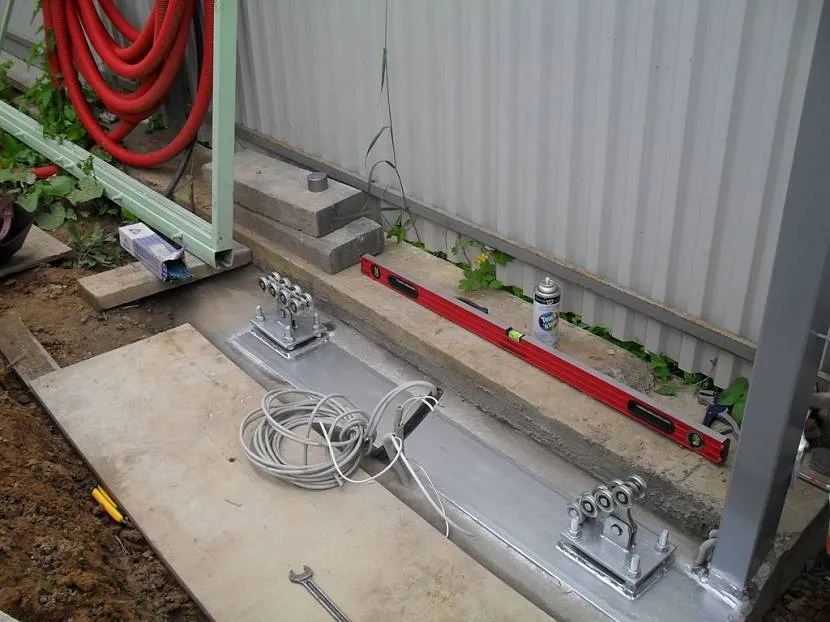

Монтаж кареток фурнитуры откатных ворот

И некоторые нюансы, которые необходимо знать, реализуя задачу – как сделать выдвижные ворота своими руками:

ролик концевой имеет стандартный размер – 110 мм, поэтому переднюю каретку устанавливают с учетом этого значения в сторону от проема;
дальнюю каретку устанавливают так, чтобы она не сбила заглушку;
чем больше пролет между каретками, тем лучше, но без особых усердий;
накатной ролик монтируется так, чтобы при открытии ворот он накатывался на нижний уловитель, таким способом добивается снижении нагрузки на ворота в их закрытом состоянии;
сегодня производители фурнитуры для откатных ворот предлагают каретки с регулирующими платформами, с их помощью можно выставлять в небольших пределах ворота по высоте, устранять перекосы.

Видео описание

В видео показано, как установить откатные ворота своими руками, поэтапно:

На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью

Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи

Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.

Регулируемая по высоте каретка

Заключение

Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию. Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд. Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.

Практичность заезда

Грамотный выбор места положения ворот во многом определяется тем, насколько удобным будет въезд

Важно учесть, кому принадлежит дорога около участка, дабы ворота не помешали движению и заезду с соседних участков, обеспечивается ли безопасность во время движения. На удобство въезда влияет расположение дороги перед домом

На этапе выбора конструкции ворот не стоит останавливать на воротах, которые открываются наружу, поскольку это может затруднить движение других автомобилистов

На этапе выбора конструкции ворот не стоит останавливать на воротах, которые открываются наружу, поскольку это может затруднить движение других автомобилистов.

Следующий фактор, влияющий на практичность установки ворот, – наименьший радиус поворота. Если въезжает легковой автомобиль, то поворотный радиус равен пять или шесть метров, в случае с грузовой машиной он будет равен шесть – семь метров.

Величину радиуса определяют при повороте автомобиля, отсчёт ведут от выпирающей части машины. Когда между воротами и проезжей частью остаётся зазор, величина которого сравнима с радиусом поворота автомобиля или больше него, тогда при проезде остаётся пространство по разные стороны от машины для створ.

Хорошо, если вопросы «как» и «зачем» – это просто шутка

Если зазор не превышает радиус поворота, тогда заезжающему автомобилю нужно двигаться под углом, при таком движении он может тереться о бордюр и получить повреждения или царапины. Во избежание таких ситуаций рекомендуется выбирать большую ширину въездных ворот, которая будет составлять три–три с половиной метра.

Однако если для въезда на участок возникает необходимость пересекать ось проезжей части, тогда такого расстояния окажется мало. В подобных ситуациях предлагают расположить въездные ворота на участке немного глубже (примерно на метра или полтора).

Расчёт оптимальной ширины распашных и откатных ворот

Многие при расчете ширины ворот действуют по следующей схеме — берут ширину грузовика, накидывают к ней еще 1 м (про запас) и думают, что сделали все правильно, и машина свободно проедет. Например, габариты обычного самосвала на базе КамАЗа:

длина – 6685 мм;
ширина – 2500 мм.

Длина миксера уже 8.7 м + боковые зеркала, которые выступают за габариты грузовика. Итого: большегруз сможет проехать в ворота шириной 3500 мм только по прямой. Т.е. фактически грузовик для заезда должен развернуться на соседнем участке или на водоотводящей канаве, а если дорога узкая, то в такие ворота проедет только легковушка.

У меня старые ворота были шириной 3.5 м при ширине дороги 4 м. В них даже ЗИЛ не мог заехать, пришлось убирать один столб. О проезде КамАЗа даже речи не идет.

Если нет возможности смоделировать ситуацию на натуре, например, при заезде грузовика, прикинуть ширину проема, вбив колышки или положив кирпичи, то можно рассчитать проём виртуально, расчертив всё в масштабе. Для этого воспользуемся схемой Ivolgass.

Как видно на схеме выше, грузовик физически не заедет в проём шириной 3.5 м. Даже с учетом увеличения радиуса поворота за счет канавы (итого около 5.5 м), скорее всего, КамАЗ не впишется в проём или провалится колесом в водоотвод. Поэтому пользователь портала zorg считает, что надо сразу закладывать максимально возможную ширину проёма для ворот, например, 5 м.

У соседей ширина ворот 3.5-4 м. Свободно заезжает только Газель. Большегруз уже не вписывается. Лучше переплатить, чем потом бегать и думать, как загнать на участок кран или бетономешалку.

Для наглядности, как влияет ширина дороги на размеры ворот, приведём схему vopofoto.

Также бывают ситуации, когда не хватает ширины и в 5 м.

Я хочу сделать откатные ворота длиной 5500 мм. Сейчас стоят распашные пятиметровые. Дорога узкая – 5.5 м. Если сосед через дорогу поставит забор, то большегруз точно не заедет.

В итоге пользователь, купив комплект для откатных ворот с электрическим приводом и балку длиной 7 м, сварил их сам.

У пользователя портала с ником Пешеход ситуация ещё сложнее. Непростой въезд на участок и гараж на две машины. Места для манёвра нет, расстояние от забора до ворот всего 5 метров. Поэтому он сделал откатные ворота длиной 7500 мм.

Конечно, пришлось потратиться. Заложил усиленную балку. Воротам уже три года. Работают нормально. Единственный недостаток — большая парусность, поэтому изредка створки «не ловят друг друга», и надо следить за ними до момента полного закрытия. Но это мелочь.

голоса

Рейтинг статьи

Оптимальная ширина ворот

Мы считаем, что лучше выбирать от 3,5 до 4 метра. При таких воротах водителям как легковых, так и грузовых авто будет комфортно заезжать на участок. Например, любой (даже начинающий) водитель ЗИЛа легко справится с задачей, если ширина ворот будет 4 м. А вот если 3 метра — вопрос. Всякое может быть.

Стоит ли делать ширину более 4 метра? Конечно, и 4,5 метра, и 5 метров — будет тоже хорошо и комфортно. Однако при этом заметно возрастет стоимость ворот. И каких-то значимых преимуществ это не добавит. Поэтому считаем, что особой необходимости в этом нет.

Оптимальный выбор — 3,5. 4 метра. Можно сказать, что это стандартная ширина ворот, которая встречается наиболее часто.

Ворота шире 4-х метров стоит выбирать лишь в том в случае, если, например, подъезд к участку затруднен из-за узкой проезжей части (или имеются какие-либо другие помехи). В таких ситуациях, возможно, именно 5-метровые ворота будут оптимальными. В остальных же случаях: 3,5-4 метра.

Окончательное решение, конечно же, за вами. Так что думайте и выбирайте. Желаем вам удачно выбрать ширину въездных ворот и отлично обустроить свой участок.

Почему проведение расчетов важно: обоснованное мнение

При изготовлении ворот с откатным механизмом (на рейке, консоли или балке) не стоит полагаться на «наметанный глаз мастера». Необходимость проведения расчетов размеров откатных ворот обоснована тем, что мастер будет иметь черновик, содержащий все размерные параметры изготавливаемой конструкции.

Независимо от вида откатных ворот изготавливать чертеж и эскиз обязательно. Это можно сделать самостоятельно при наличии элементарных знаний, а можно воспользоваться примерами, которые предлагает большое количество интернет-ресурсов. Также можно использовать специальные программы, которые создадут чертеж или трехмерное изображение будущей конструкции. Если же вы не уверены в собственных знаниях или не имеете достаточно времени для создания чертежа в специальной программе, то стоит предоставить эту работу профессионалам.

Выбор фурнитуры

Комплектность набора покупной фурнитуры

Фурнитура подбирается по массе ворот и ширине проезда. Желательно, чтобы комплект фурнитуры состоял из следующих элементов:

несущая балка (направляющий профиль);
роликовые каретки (роликовая опора);
ролик концевой;
верхние поддерживающие ролики;
верхний и нижний улавливатели;
заглушки.

Составляющие откатных ворот: 1 — электропривод; 2 — роликовые опоры; 3 — регулируемые подставки; 4 — направляющая; 5 — концевой ролик; 6 — ловитель нижний; 7 — зубчатая рейка; 8 — ловитель верхний роликовый; 9 — поддерживающие ролики

Длина несущей балки должна составлять 1,35–1,5 ширины проезда (меньшая цифра допустима для самых лёгких ворот). В этом элементе важна точная геометрия профиля и отсутствие кривизны по длине для исключения заедания роликов. По роликовым кареткам двигаются ворота. Ролики могут быть выполнены из пластика или стали

В этом узле нужно обратить внимание на применяемые подшипники — от них зависит надежность конструкции. Концевой ролик предназначен для частичной разгрузки роликовых опор

Верхние ролики поддерживают полотно ворот. Их каркас должен быть выполнен из стали толщиной не менее 3 мм. Специалисты рекомендуют выбирать резиновые ролики, как более щадящие к краске рамы. В случае с пластиковыми роликами рекомендуется под них установить алюминиевую накладку. Нижний и верхний улавливатель фиксируют створ ворот в закрытом положении. Комплект без верхнего улавливателя для высоких ворот не слишком удобен. Заглушки защищают направляющую от влаги и грязи

Концевой ролик предназначен для частичной разгрузки роликовых опор. Верхние ролики поддерживают полотно ворот. Их каркас должен быть выполнен из стали толщиной не менее 3 мм. Специалисты рекомендуют выбирать резиновые ролики, как более щадящие к краске рамы. В случае с пластиковыми роликами рекомендуется под них установить алюминиевую накладку. Нижний и верхний улавливатель фиксируют створ ворот в закрытом положении. Комплект без верхнего улавливателя для высоких ворот не слишком удобен. Заглушки защищают направляющую от влаги и грязи.

Сравнение фурнитуры откатных ворот от различных производителей

На рынке представлена фурнитура различной ценовой категории отечественных и импортных производителей. Чтобы сориентироваться, рассмотрим некоторые варианты, причем для корректного сравнения взята фурнитура с приблизительно одинаковой массой ворот — от 400 до 500 кг.

Сравнительная таблица предложений по фурнитуре от различных производителей

Производитель	Страна	Вес ворот	Стоимость на февраль 2016 г.	Данные о комплектности
Rolling Center	Италия	500 кг	13 500 руб.	Несущая тележка — 2 шт., несущая балка — 6 м, концевой ролик — 1 шт., ловушка концевого ролика — 1 шт., поддерживающие ролики — 1 компл.
Alutech	Беларусь	500 кг	10 800 руб.	Роликовая опора — 2 шт., направляющая шина — 6 м, заглушка для направляющей шины, ролик концевой, улавливатель нижний, верхний кронштейн с 2-мя резиновыми роликами.
Welser Profile	Австрия	500 кг	12 000 руб.	Роликовые каретки — 2 шт., направляющая — 6 м, улавливатель верхний и нижний, поддерживающий ролик, концевой ролик, заглушки направляющей — 2 шт.
Doorhan	Россия	400 кг	12 700 руб.	В комплект входит: консольная труба — 6 м, заглушка для трубы — 1 шт., тележка с роликами — 2 шт., улавливатель концевого ролика — 1 шт., концевой ролик — 1 шт., направляющая скоба с роликами — 1 шт.
Deva	Украина	400 кг	7 500 руб.	Фурнитура изготовлена в Китае, направляющий профиль изготовлен в России. Накатной ролик без металлической заглушки, ролик из крепкого полимера.
«Ролтэк»	Россия	500 кг	12 700 руб.	Направляющий рельс 6 м — 1 шт., опора роликовая — 2 шт., верхний кронштейн с роликами — 1 шт., концевой ролик съемный — 1 шт., улавливатель концевого ролика — 1 шт., уловитель верхний роликовый — 1 шт., заглушка — 1 шт.
Svit-Vorit	Украина	400 кг	8 500 руб.	Направляющая — 6 м., роликовая каретка до 400 кг — 2 шт., верхние поддерживающие ролики, накатной ролик с полимерным колесом, нижний и верхний уловитель, резиновые заглушки, внутри колеса подшипника нет.
Came	Италия	500 кг	13 700 руб	Тележка S с 8-ю роликами — 2 шт., ролик концевой, улавливатель конц. ролика, заглушка для рельса — 2 шт., скоба направляющая FRS 2 с 2-мя роликами, винты М10х25 — 15 шт. Рельс направляющий S неоцинкованный.
Fratelli Comunello	Италия	500 кг	15 000 руб.	Рекомендуемая ширина проема не должна превышать 4,5-х метров, высота не более 2,5-х метров. Габариты балки (ш-в-д): 65х65х6000 мм, толщина стенки: 3,5 мм.
Combi Arialdo	Италия	450 кг	16 800 руб.	Направляющий рельс 6 м — 1 шт., опора роликовая 2 шт., верхний кронштейн с роликами 1 шт., концевой ролик съемный 1 шт., улавливатель концевого ролика 1 шт.

Распашные ворота.

Самая древняя конструкция ворот, недостатков больше чем достоинств. Изготавливают, как правило из профтрубы. Самый распространенный материал обшивки – профлист, реже дерево, сэндвич-панель, сайдинг. Сложнее и дороже автоматизировать, из за большой ветровой нагрузки. Ненужно место для отката, но требуют регулярной чистки снега и наледи в районе открывания ворот. Открываться могут в любую сторону, как наружу, так и внутрь. Популярные размеры такие же как и у откатных: 3000х2000мм стоят 23000 руб., 4000х2000мм обойдутся в 23500 руб, 4500х2000 – 23700 руб., 4000х2500 руб, – 24000 руб. Исходя из этого, выгоднее всего заказать ворота высотой не более 2,5 метров, а ширину выбрать любую.

Другие варианты изготовления ворот

Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.

С учетом уровня механизации выделяют такие варианты:

Ручной откат.
Автоматизированный откат.

Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.

Какие особенности имеют откатные ворота. Что надо знать про общие характеристики конструкции

Откатные конструкции состоят из подвижного полотна, которое перемещается по направлению в сторону к противоположному столбу. Для этого используются роликовые механизмы, их количество отличается в зависимости от типа ворот:

консольные;
подвесные;
рельсовые.

Из перечисленных только первый вариант не имеет поперечных планок сверху проема. Это расширяет возможности: нет ограничений для транспорта по высоте. Также не придется регулярно очищать участок, где установлены ворота, от снега, листьев. При движении полотно фиксирует с помощью улавливателей: верхнего и нижнего. Противоположный край подвижного полотна оказывает сильное воздействие, поэтому здесь должен быть надежный столб. Движение происходит в плоскости, параллельной забору.

Характеристики откатных ворот:

размеры могут быть разными, наиболее популярный вариант – от 4 до 6 м;
тип управления: ручной, автоматический, последний выбирается чаще, т. к. откатные ворота открываются и закрываются дистанционно;
обшивка выполняется из разных материалов, распространен профнастил, евроштакетник и листовая сталь, используется также дерево, сэндвич-панели, кованые элементы, пластизол (листы могут быть покрыты полиэфиром, встречаются гладкие и гофрированные материалы).

Обшивка крепится на раме – это могут быть профильные труб разного сечения. Металлические части должны быть защищены: цинковым, полимерным покрытием или краской. Вся конструкция двигается при помощи автоматики, которая подбирается с учетом критерия: чем массивнее ворота, тем мощнее привод.

Конструкция и схема

Чтобы определить, какой вид подвижной створки на роликах и способ крепления в большей мере подходит для установки на собственной даче, нужно изучить все исполнения. Учитывая, что за пределами города не всегда появляется возможность очищать от снега, вариант конструкции со средней балкой на роликах является наиболее предпочтительным в данных условиях.

Электропривод

Секция ворот может управляться и вручную, и с помощью узла автоматики. В первом случае при условии правильно выполненного монтажа эффективность эксплуатации повышается, тогда не придется прилагать усилия для перемещения конструкции. Второй вариант конструкции еще больше упрощает задачу по управлению – достаточно нажать на кнопку, чтобы механизм начал работу.

Учитывая, что направляющий блок в данном случае установлен примерно посередине подвижной створки, узел автоматического управления можно располагать на высоте.

Особенности устройства и функционирования

Для полноты понимания, как выглядит секция на роликах со средней балкой, представлена схема:

В отличие от варианта, когда направляющая располагается снизу, в рассматриваемом исполнении задействованы двойные ролики: сверху и по низу балки. Они меньше по размеру, что не влияет на функциональность. Из схемы видно, что данный вариант конструкции выделяет несколько большая толщина. Это объясняется тем, что опоры установлены на некотором удалении от подвижной створки, потому как в этом варианте балка на роликах располагается не под воротами, а рядом с ними.

Ролики рекомендуется устанавливать внутри балки, это защитит их от негативных внешних воздействий: осадков и замерзания.

Крепление секции в зарытом состоянии обеспечивается фурнитурой: уловители (верхний и нижний), концевой ролик. Из схемы видно, что в качестве направляющего блока используется профильная труба с замкнутым контуром, тогда как в исполнении ворот с нижней балкой используется труба с прорезью для установки на роликовые опоры.

Для монтажа необходимо подготовить два отдельно стоящих столба, высотой примерно до половины проема. Для жесткости конструкции в фундамент закладывается арматура или швеллер. Все зависит от материала, из которого изготовлены столбы.

Если сравнивать все разновидности ворот откатного типа, можно выделить лишь несколько особенностей, рассмотренных выше. В целом же принцип функционирования подобных конструкций повторяется: если приложить усилия или нажать на кнопку, створка начнет движение вдоль ограды. На нижний уловитель приходится часть нагрузки. Это позволяет распределить ее более равномерно по всей секции.

Чем больше роликовый блок, крупнее консольные направляющие и тяжелее консрукция, тем больше должна быть мощность электропривода

Если в конструкцию заложен привод, остановка механизма производится с помощью концевых выключателей. Они крепятся на зубчатой рейке по обе стороны балки.

Для монтажа ворот используется сходная технология: выполняется разметка участка; готовится основание с усилением (каркас из арматуры, с закладной деталью); крепят опоры для направляющей балки (в случае, когда этот элемент располагается посередине полотна). На финишном этапе устанавливается узел автоматики, закрепляется створка. Обшивка каркаса для ворот разных видов производится аналогичным образом.
