Как происходит расчет объема земляных работ при разработке котлована?

Исследования для подсчетов объема

Перед расчетами нужно провести исследование площадки для строительства При самостоятельном строительстве делают примерные расчеты. Но если работы выполняются специализированной организацией, проводятся исследования, позволяющие точно рассчитать, сколько кубов земли будет вынуто при рытье траншеи, и корректно определить объем и стоимость работ.

Для начала выполняется топографическая съемка, чтобы выяснить высоту грунта, наличие и относительный размер перепадов и прочее. Затем проводится камеральная обработка информации, чтобы установить дополнительные точки для более точного отображения значений. По результатам исследований составляется отчет, в соответствии с ним и определяется стоимость работ.

Параметры траншеи задаются еще на этапе планирования

Чтобы стены выемки не обвалились, необходимо обращать внимание на глубину траншеи, ее длину, плотность земли. В случае несоблюдения рекомендаций СНиП возможно увеличение риска травм и обвалов

Цены на услуги по разработке и устройству

При подготовке сметных расчетов учитывают тип и характеристики планируемого объекта строительства, а также размер фундамента и уточняют вопрос, будет ли котлован размещаться на всей площадке либо только на отдельных его участках.

Кроме того, при составлении смет учитывают:

1. Способ проведения работ — ручной или механический.
2. Типы применяемых механизмов и машин.
3. План перемещения земли и расстояние перевозок.
4. Этап закрепление стен.
5. Присутствие подземных вод и расположение наземных водоемов.
6. Параметры грунта.

Пример сметы можно скачать здесь.

Примерная стоимость на разработку, засыпку, вывоз:

№	Вид операций по расчету	Единицы измерения	Цена, рублей
1	Рытье песчаного грунта вручную	м3	720
2	Разработка глинистого грунта и засоренного грунта с камнем, ручным способом	м3	1000
3	Засыпка грунта методом послойной трамбовки	м3	500
4	Выбор грунта с использованием экскаватора	м3	200
5	Вывоз грунта транспортом	м3	400
6	Обратная засыпка	м3	550
7	Исправление профиля днища — грейдирование	м2	40
8	Уплотнение грунта	М2	109
9	Планировка основания механическими средствами	м2	130

Пример расчета расценок на выемку:

• Периметр выемки, 52 м.
• Площадь выемки, 160 м2.
• Глубина выемки, 3 м.
• Отношение глубины к длине откоса 1 : 2.
• Стоимость копки, 200 руб за куб (1 м3).
• Стоимость транспортировки, 450 руб./м3.
• Объем выборки грунта, 948.00 м3.
• Стоимость работ. 189600 руб.
• Стоимость перевозки грунта, 426600 руб.

Расчет объема траншеи

Планировка геометрической формы траншеи

Для подсчета объемов земляных работ потребуются следующие значения:

• Длина – зависит от назначения траншеи.
• Ширина. Этот параметр измеряют внизу и наверху, если делается расширение ближе к поверхности. В последнем случае говорят о траншее с откосами и используют формулы, позволяющие учесть эту особенность.

Определить ширину и длину траншеи для вычисления ее объема можно самостоятельно с помощью специальных формул. Зачастую особая точность в этом процессе не нужна. Но если необходимость в точных расчетах присутствует, удобно пользоваться строительными калькуляторами. Достаточно указать известные данные: длину и ширину траншеи у поверхности, длину и ширину по дну, глубину выемки.

Без откосов

Проще всего подсчитать объем траншеи без откосов, вырытой на ровной местности. Но условия, в которых возможна подготовка такой выемки, ограничены. Ее роют зимой, когда грунт заморожен и не обваливается или когда стенки траншеи фиксируют с помощью механических креплений.

Для расчета объема траншеи нужно знать длину, ширину и глубину выемки, которые обозначаются так:

• a – ширина в м;
• H – высота в м;
• L – длина в м.

Объем траншеи вычисляется по формуле V=a×H×L, т.е. если ширина траншеи равна 1 м, глубина – 1,5 м, а длина 12 м, то V=1×1,5×12=18 м³.

Другой вариант траншеи – с вертикальными стенками и перепадом высот. В этом случае необходимо знать помимо ширины и длины глубину траншеи – H1 и глубину траншеи H2.

Формула для вычисления объема следующая: V=a×(H1+H2)/2×L.

Пусть H1=1,3 м, H2=1,6 м, a=1 м, L=12 м, тогда V=1×(1,3+1,6)/2×12=17,4 м³.

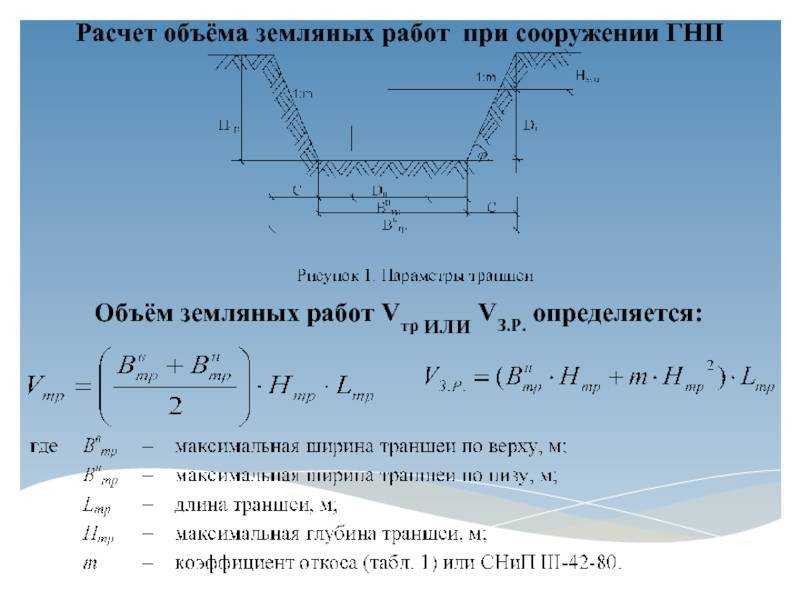

С откосами

Для расчета объема траншеи с откосами используются формулы, учитывающие ширину верха и основания насыпи, а также тип почвы. В формулах далее:

• L – длина траншеи, м;
• H – глубина траншеи, м;
• a1 – ширина основания, м;
• a2 – ширина верха, м.

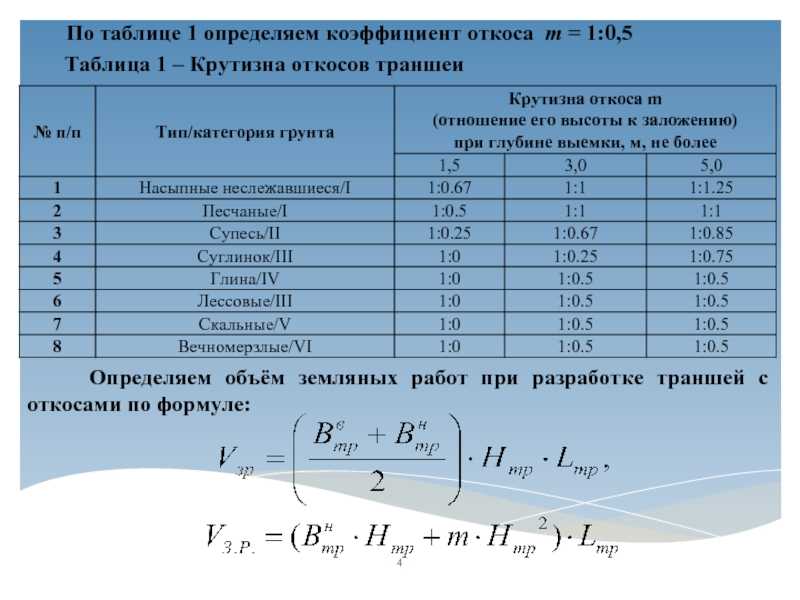

От типа почвы зависит коэффициент (m), который подставляется в формулу, поскольку ширина верха траншеи определяется этим параметром. В таблице представлены коэффициенты для разных грунтов.

Тип грунта	Коэффициент m
Насыпной неуплотненный	1
Песчаный и гравийный	1
Супесь	0,67
Суглинок	0,5
Глина	0,25
Лессы и лессовидные	0,5

Чтобы рассчитать ширину верха выемки, нужно воспользоваться формулой a2=H×m+a1+H×m.

Пусть a1=1 м, высота траншеи H=1,5 м, а грунт – глина, тогда a2=1,5×0,25+1+1,5×0,25=1,75 м

Далее объем траншеи, вырытой на ровной местности, вычисляется по формуле V=(a1+a2)/2×H×L

Если принять, к примеру, L=12 м, получится V=(1+1,75)/2×1,5×12=24,75 м³

Наиболее сложные вычисления потребуются для расчета объема траншеи с откосами на местности с перепадом высот. Вводятся обозначения:

• a1 – ширина основания выемки, м;
• a2 – ширина верха в низшей точке, м;
• a3 – ширина верха в наивысшей точке, м.

Параметры a2 и a3 рассчитываются по уже известной формуле. Но нужно также знать высоту H1 и H2, соответственно. H1 пусть будет 1,5 м, а H2=2,5, a1=1 м, грунт – глина. Сначала определяется a2, а затем a3:

a2=H1×m+a1+H1×m=1,5×0,25+1+1,5×0,25=1,75 м

a3=H2×m+a1+H2×m=2,5×0,25+1+2,5×0,25=2,25 м

Помимо прочего, для вычисления объема нужно рассчитать площадь поперечного сечения выемки для низменного участка и высотного – F1 и F2, соответственно.

F1=(a1+a2)/2×H1=(1+1,75)/2×1,5=2,0625 м²

F2=(a1+a3)/2×H2=(1+2,25)/2×2,5=4,0625 м²

Примем L=12 м, возьмем коэффициент грунта для глины m=0,25 и подсчитаем объем выемки, учитывая вычисленные параметры:

V=(F1/2+F2/2-m×(H1-H2)2/6)×L=(2,0625/2+4,0625/2-0,25×(1,5-2,5)2/6)×12=36,25 м³

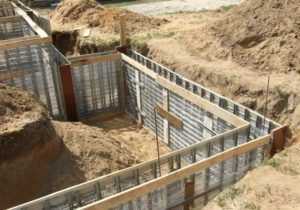

Шпунтовое укрепление стенок

• а — безраспорное;
• б — анкерное;
• в — консольно-распорное;
• 1 — затяжки;
• 2 — сваи;
• 3 — растяжки;
• 4 — анкер;
• 5 — распорки.

На сыпучих и плавучих почвах укрепление стен выемок осуществляется шпунтовым рядом. Это сплошная конструкция из деревянных планок и маячных свай. Согласно разработкам Мосинжпроекта, рамное крепление котлованов одновременно является и оградой при водоотведении от объекта.

Шпунтовый ряд делается так:

1. В дно выемки заглубляются маячные сваи.
2. К этим опорам фиксируются направляющие брусья.
3. Меж ними заколачивается шпунт.
4. Затем пролеты скрепляются поверху насадкой с пазами и гнездами.
5. Насадка фиксируется к свайным опорам скобками.
6. Чтобы грунт не обрушил шпунтовой ряд, в точках забивки свай ставятся распорки.

Требования к откосам

Откосы не должны осыпаться и должны быть безопасными для рабочих

Ответ, какую крутизну должны иметь откосы у земляного сооружения, содержится в строительных нормах. Отклонение от заданных стандартов вызывает не только увеличение объема работ при обрушении стенки, но и опасность получения травмы работником.

Основными определяющими параметрами являются плотность грунта, образующего боковую поверхность, и глубина выемки:

Дополнительные моменты

На практике при выполнении работ по устройству котлованов присутствуют специфические операции, которые нужно учитывать. Подробнее о том, как расчитать объем котлована в специальной программе, смотрите в этом видео:

Ими являются следующие обстоятельства:

• рытье ямы одноковшовым экскаватором включает в себя допустимые недоборы грунта, которые устраняются при помощи лопаты;
• траншея под прокладку труб вручную обустраивается приямками в местах выполнения стыков;
• для повышения несущей способности трубы на 30 – 40% увеличивают площадь опирания ее на основание путем выборки в подстилающей поверхности борозды по Ø трубы с углом охвата 120°;
• размер обратной отсыпки определяется разницей между объемами котлована и подземной части здания.

Минимизировать количество вывозимого или привозного грунта для завершения на участке всех земляных работ можно, если еще на стадии проектирования рассчитать нулевой уровень, который обеспечит баланс объемов выемки и отсыпки.

Расчёт котлована, объемов земляных работ — онлайн калькулятор

Инструкция для калькулятора объема и стоимости земляных работ при рытье котлована

Параметры:

X— Ширина

B — Глубина

Y — Длина

Подготовка к основательному строительству начинается с рытья котлована, который предназначается для возведения фундамента здания или сооружения, прокладки канализации, обустройства бассейна или водоёма, дренажной системы, снабжения здания или сооружения водой.

При подготовке к рытью котлована необходимо оценить количество почвы, которую необходимо будет куда-то девать – вывезти или использовать с пользой.

Выполнение проекта земляных работ и цены

Прежде чем начинать работы по рытью котлована, необходимо заранее определиться с тем, в какое место будет вывозиться вынимаемый грунт. Верхний слой, который отличается плодородными свойствами, часто применяется для облагораживания приусадебного участка, оформления клумб и цветников возле дома. Неплодородный слой может быть использован при планировке сада, огорода, в качестве подсыпки для фундамента или вывезти с участка.

Учтите, что цена на 1 м3 вынимаемой почвы будет расти по мере увеличения объ1мов траншеи.

Преимущественно потребность в вывозе почвы при рытье котлованов достаточно велика, поэтому заранее следует позаботиться об этом. Также следует учитывать запас по размеру котлована перед монтажом опалубки.

Воспользоваться услугами техники или копать котлован самостоятельно?

При выборе варианта предлагаем вам ознакомиться с особенностями каждого из них.

Ручная работа характеризуется точностью и чётким соблюдением необходимых параметров. Её стоимость будет гораздо ниже, чем аренда техники или заказ услуг по рытью котлована в специализированных агентствах. Если размер котлована — большой, а выкопать необходимо большой объём почвы, то в данном случае необходимо воспользоваться услугами техники.

Процесс в этапах

Начинать следует с определения места, где будет выкопан котлован и его разметки. Делать это рекомендуется с помощью специальных колышек, которые втыкаются по периметру участка. Между собой они соединяются шнуром яркого цвета. Помочь в максимальной точности размера ямы могут две диагонали, которые при правильной разметке будут совпадать. Использование такого метода актуально на ровном участке земли.

Существует другой вариант определения точной разметки. В небольшом отдалении от котлована вкапываются столбики, фиксирующие доски в горизонтальном положении на одном и том же уровне. На них и натягиваются шнуры. Для определения идеальной разметки необходимо постепенно перетаскивать шнуры. Также очень поможет профессиональное оборудование, которое предназначено для этих целей.

Копка котлована

Не забывайте о безопасности специалистов, копающих котлован, особенно в местности с неустойчивым или очень рыхлым грунтом. Во избежание осыпания такого грунта следует делать стенки с небольшим уклоном. Контроль стенок и дна может осуществляться с помощью уровня или рейки.

Какое количество насыпи необходимо?

На этом рисунке схематично показаны объемы выемок, которые заключёны в призмы со стороной «а» и различными отметками по четырем углам h1,2,3,4.

При этом отметки, имеющие знак «-» относятся к выполнению насыпи, а «+» — котлована. Общий объём выбранного грунта устанавливают, как результат сложения объемов индивидуальных призм, расположенных на площадке.

Когда имеется неравномерное земельное покрытие с замкнутыми горизонтальными линиями, применяется метод трехгранных призм. В этом случае количество работы рассчитывают с помощью дробления прямоугольников либо квадратов по диагонали на треугольники. При таком способе получается достаточная точность обработки результатов.

После строительства котлована, имеются различные незаполненные пазухи в его стенах, а также въездные/выездные пути, которые должны быть засыпаны грунтом с объёмом засыпки V засып.

Его устанавливают с помощью формулы: разность объёма выемки грунта V общ и углублённой части V загл.

В том случае, когда сооружения выступают над плоскостью земли до 1 м с отсыпкой грунта вокруг, объём такой обсыпки V отсып.

Исчисляют, как объём пирамиды с усеченной вершиной V усеч. минус отсыпаемый объём V отсып. по высоте h отсып:

Над постройками, расположенными в котловане и имеющими перекрытия, например, подземные резервуары или баки для сжиженного газа, поверх их выполняется насыпь.

Ее объем рассчитывают как объём пирамиды, имеющей усеченную вершину V усеч. минус объём объекта, который будет засыпан. Общий объем слоя почвы, складываемого в запас на барме выемки, обязан содержать объем земли для возвратной засыпки пазух, подсыпки конструкций и выполнения насыпи над ними. Лишний слой земли вывозится за границы стройплощадки.

Расчет объема круглого котлована

Пример 5. Найти объем круглого котлована под дымовую трубу котельной. Глубина котлована — 5 м, стенки — отвесные, диаметр котлована равен 10 м. В этом случае объем равен площади дна котлована, умноженной на его глубину. Смотрите рис. 14.

Площадь круглого дна равна диаметру его, умноженному на самого себя и еще на число 3,14 (π) и поделенному на 4, т.е.:

(10х10х3,14)/4=314/4=78,5 кв. м,

а объем котлована будет равен:

78,5х5=392,5 куб. м.

Чем более неровна поверхность земли, тем меньше должно быть расстояние между смежными поперечными профилями выемок и насыпей при подсчете их объемов.

На рис. 15 показано, в каких местах надо брать поперечные площади насыпи при сильно волнистой поверхности земли. На рис.15 1, 2, 3 и. т. д. означают те места, где надо брать площади, а l¹, l² и. т. д. — расстояние между ними.

Объем участка II насыпи будет равен площади 2+ площадь 3, деленной пополам и умноженной на расстояние l².

Объем всей насыпи равен сумме объемов участков I, II, III и. т. д.

Простейшими приборами для измерения длины, ширины и высоты земляного сооружения является мерная лента и рулетка.

Мерная лента делается из тонкой стали шириной 2-3 см. Длина ленты — 20 м. Лента разделена на метры, полуметры и дециметры (дециметр равен 10 см) (рис. 16).

Рулетка — это тесьма длиной 5, 10 или 20 м, заключенная в футляр, в котором она наматывается на ось, пропущенную поперек футляра (рис. 17). Деления на тесьме имеются метровые, дециметровые и сантиметровые.

Оптимальным вариантов для замера в данный момент является лазерная рулетка и теодолит с нивелиром.

Укажите обязательные размеры

L — Общая длина траншеи или канавы. A — Ширина в верхней части. B — Ширина дна. H — Глубина траншеи.

Программа посчитает объем и площадь поверхности траншеи. Если ширина верха и дна траншеи разные, то будет дополнительно рассчитаны полезный объем C и объем откосов D.

Расчет объема траншеи

Для прокладки коммуникаций, теплопроводов, канализации или установки ленточного фундамента на вашем участке может возникнуть необходимость в рытье траншеи. Можно пригласить для этого специалистов, а можно выполнить эту работу самостоятельно. Но и в том, и в другом случаях вам нужно будет знать некоторые характеристики траншеи. Рассчитать их вам поможет наша программа. На основании длины, ширины и глубины траншеи она определит ее объем и площадь поверхности. В том случае если ширина верха и дна траншеи различаются, будет рассчитан также и полезный объем откосов. Расчет объема траншеи поможет вам не только облегчить себе работу, но так же вычислить стоимость земельных работ, если вы все же решите воспользоваться услугами специалистов.

Прокладка траншеи

Существует три способа рытья траншей. Это рытье траншей вручную, при помощи ручного траншеекопателя или траншейного экскаватора. К первому случаю обычно прибегают там, куда нет доступа специальному оборудованию. Это довольно трудоемкий способ рытья траншей, на который сильно влияет качество грунта. Ручные траншеекопатели сокращают время проведения подобных работ. Его можно купить, либо взять в аренду. Можно также заказать рытье траншеи в специализированной фирме. Тогда его выполнит профессионал. Экскаватор используется там, где на участок может проехать строительная техника, а также там, где имеет место большой объем работ. Прежде чем арендовать такой экскаватор следует выяснить ширину дна траншеи, чтобы подобрать машину с размером ковша, который ей соответствует. Если вы решили рыть траншею самостоятельно, прежде всего вам следует знать, что для разного типа работ требуются траншеи определенной глубины. Так, например, для прокладки кабелей, как правило, роются траншеи глубиной порядка 70 см. А для канализации требуются более глубокие траншеи. При этом желательно, чтобы глубина эта была на полметра больше глубины промерзания почвы. На ширину траншеи так же влияет тип проводимых работ. Наименьшая ширина траншеи измеряется по дну и должен соответствовать типу и размеру укладываемых в нее труб.

5 шаг. Расчет объема насыпи или выемки в каждой фигуре

Следует учитывать, что точность расчета объемов земляных масс зависит от размера наших геометрических фигур: чем они мельче, тем точнее расчет.

Площадь каждой фигуры вычисляем при помощи команды в автокаде «_boundary» — определение контура, или подсчитываем вручную.

Пример расчета дан для квадрата в середине чертежа.

Объем земляных масс в каждой фигуре определяем по формуле:

(0.9 + 1.00 + 0.10 + 0.40)/4 * 400 = 0.6 * 400 = 240 м3,

где 0.6м — средняя рабочая отметка для рассматриваемого квадрата,

0.6 = (0.9 + 1.00 + 0.10 + 0.40)/4

 4 — количество углов фигуры.

400 м2  — площадь квадрата.

Полученный объем земляных масс записываем внутри каждой фигуры.

Под чертежом и сбоку от чертежа размещаем таблицы для суммирования полученных объемов. Цифры насыпи и выемки в таблицах должны совпасть.

При выполнении чертежа «План земляных масс» следует пользоваться следующими документами:

• ГОСТ 21.508-93 «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов»
• ГОСТ 21.204-93 «Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта»
• ГОСТ Р 21.1101-2013 «Система проектной документации. Основные требования к проектной документации»

На листе пишем условные обозначения.

Итак, оформляем наш чертеж.

Работа закончена, и осталось сделать таблицу «Ведомость объемов земляных масс». Пример такой таблицы берем из ГОСТ 21.508-93 «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов»

Разновидности котлованов под фундаменты

Классическое определение разработки котлована или траншеи — выемка части грунта на участке для монтажа фундамента. При планировании проведения подобных работ в индивидуальном гражданском строительстве рекомендуется руководствоваться СП 48.13330.2011. Согласно правилам для домов 2 степени ответственности высотой до 3 этажей следует отдавать предпочтение рытью котлована для фундамента траншейного типа. Т.е. такая подготовка осуществляется для закладки ленточных фундаментов, как наиболее универсальных и надежных под объекты частной застройки. Кроме того, учитывается, что:

• для домов с подвалами изготавливаются прямоугольные сплошные выемки грунта;
• для капитальных строений 3—4 категорий ответственности допускаются мелкозаглублённые фундаменты, с подготовкой под них узких траншейных выработок.

Как узнать, какой котлован нужен

Выбор типа устройства основания происходит по результатам следующих этапов исследований и проектирования:

1. Определение состава грунтов, уровня расположения грунтовых вод, глубины промерзания, сейсмичности. Для этого на участке строительства бурится скважина с отбором керна. По результатам лабораторных исследований образца составляется описание гидрогеологического разреза. Данные о глубине промерзания и зоны сейсмичности узнаются в отделе архитектуры и градостроительства администрации района.
2. Разработка объёмно-планировочного решения дома, составление проекта, чертежей. В них определяется контур здания, распределение по осям несущих стен, перегородок, наличие подвала.
3. Определение нагрузок на подошву фундамента в наиболее опасном сечении от веса всех элементов здания.
4. Расчёт фундамента по несущей способности грунтов. Подготавливается несколько вариантов, выбирается наиболее экономичный.

Только на основании подобной подготовки можно квалифицированно определить вид котлована, глубину его разработки, способы проходки грунтов, необходимость дренажа и т.д.

По результатам расчётов уже осуществляется траншейная копка под ленточный сборный или монолитный фундамент либо прямоугольная – под плитный, плитно-столбчатый или ленточный глубокого заложения с подвалом. Форма грунтовых выемок также напрямую зависит от глубины размещения подошвы, физических свойств породы. Сечение траншей (котлованов) может быть:

• прямоугольным или прямоугольным с откосами;
• трапециевидным или составным с полками.

Способы рытья траншеи

Рытье траншейным экскаватором Вырыть траншею можно тремя способами:

• вручную;
• с помощью ручного траншеекопателя;
• траншейного экскаватора.

В первом случае временные и физические затраты будут значительными, причём они зависят от качества грунта в данной местности. Если он песчаный, рытье сильно облегчается. Глинистые и каменистые почвы осложняют ход работы. С ручным траншеекопателем работа пойдёт быстрее. Но удобнее всего копать траншею экскаватором, потому что не нужно прикладывать физическую силу. Однако технику можно использовать только на участках со свободным подъездом. Причём размер ковша подбирают согласно ширине траншеи.

Использование технических средств целесообразно, когда объем работ велик.

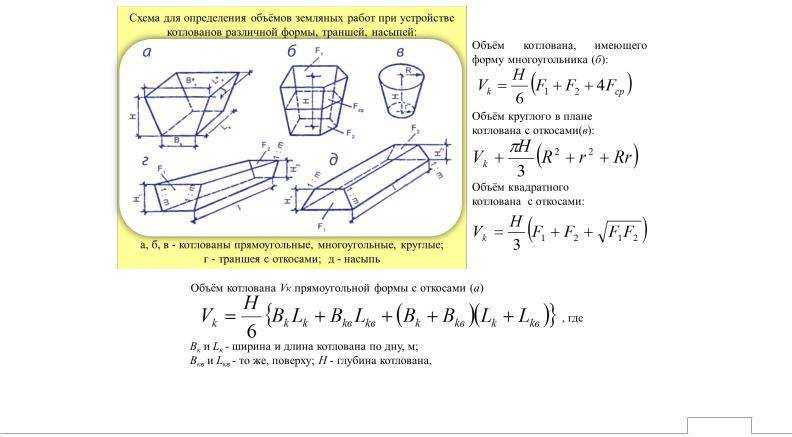

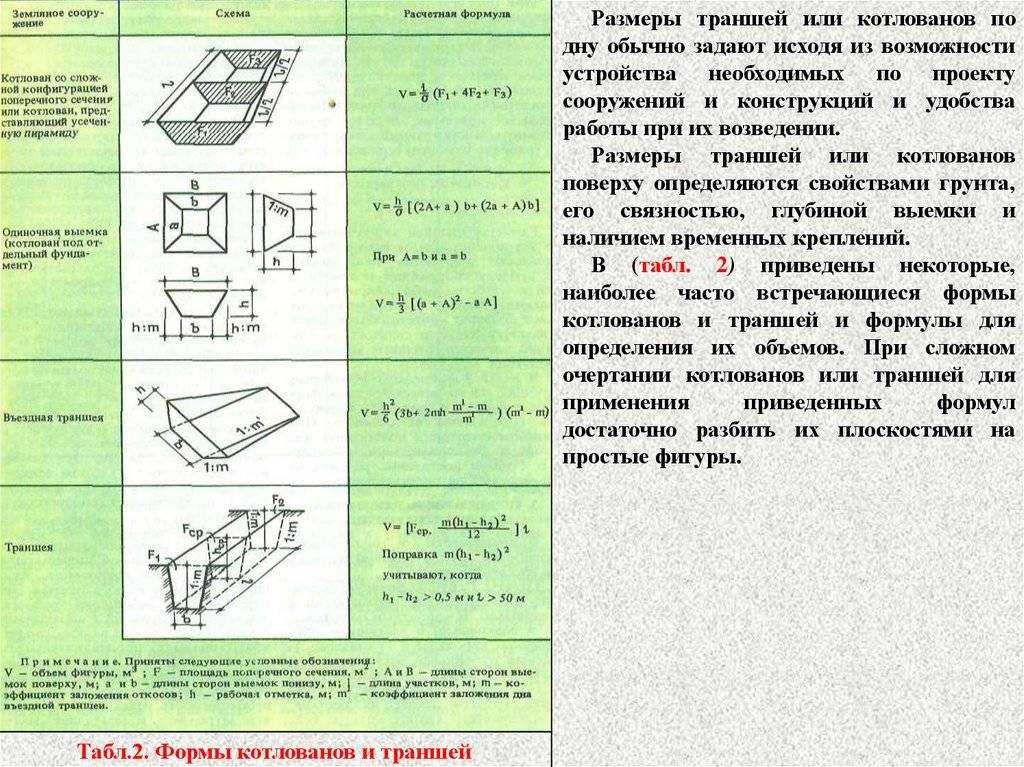

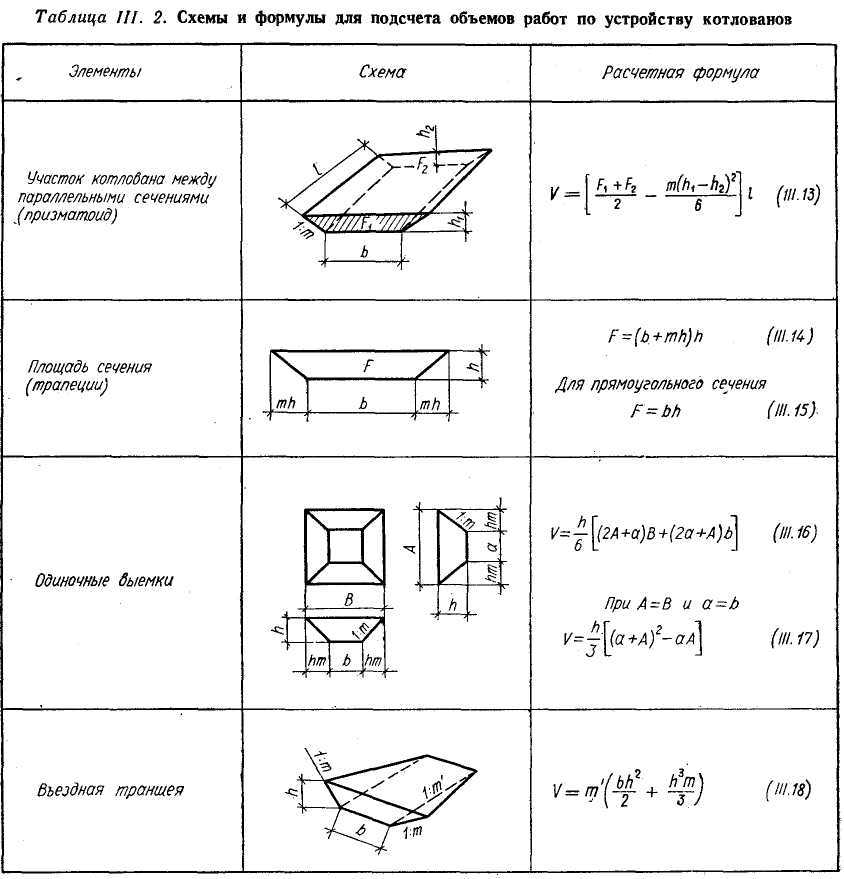

Подсчет объема работ при разработке грунта в котловане

(траншее), устройстве съездов в котлован и кавальеров

Подсчет объемов земляных масс, подлежащих разработке, сводит­ся к определению объемов различных геометрических фигур, на ко­торые земляное сооружение может быть разбито. Обший объем кот­лована (траншеи), имеющего постоянные откосы по всему пери­метру и прямоугольное основание (рис. 3, а, б, в), можно определить по формуле:

Vобщ.к =H/6• м 3 , (9)

где Н — средняя глубина котлована (траншеи), м; А’— ширина, А — длина котлована (траншеи) по низу, м; В’ — ширина, В — дли­на котлована (траншеи) по верху, м.

Подсчет объема траншеи можно производить на основании про­дольных профилей и поперечных сечений по отдельным участкам. Объем каждого участка траншеи необходимо рассчитывать по фор­муле

Vобщ.тр = [(F₁+ F₂ )/2] • L = Fср • Lср м 3 (10)

где F₁ и F₂ – площадь поперечного сечения траншеи в начале и в конце рассматриваемого участка, м 2 ; Fср – площадь поперечного сечения траншеи на середине рассматриваемого участка, м 2 ; Lср – средняя длина траншеи, м:

L = А + а = А + m • H или Lср = (A+B)/2; (11)

Fср = (A’ + а) • H = (A’ + m • H) • H м 2 , (12)

где A’ – ширина траншеи по низу, м; H – глубина траншеи, м; m – коэффициент крутизны откоса; а – величина заложения откоса, м (рис. 3,б).

Для въезда и выезда автомобильного транспорта, а также других машин и механизмов и котлован устраивается съезд с уклоном i=1:10. Ширину съезда по низу принимают 6-8м. При такой ширине возможно встречное движение и их стоянка под погрузкой грунта в два ряда. Длину съезда Lc определяют в зависимости от H – глубины котлована и i – уклона съезда:

Объем работ по устройству съезда определяют по формуле

Vс = H 2 /6 • [3 • b + 2 m • H • (m’ – m/ m)] м 3 , (14)

где H – глубина котлована, м; b – ширина съезда по низу, м; m – коэффициент заложения откосов съезда; m’ – коэффициент заложения основания съезда,

где i – уклон съезда, % (10% или 1:10)

Грунт для обратной засыпки обычно либо отвозят автосамосвалы за пределы строительной площадки либо располагают в протяженных кавальерах (отвалах) на расстоянии не менее 1 м от бровки котлована.

Если грунт отвозят со строительной площадки автосамосвалами, то объем транспортируемого грунта подсчитывается по формуле:

Vотв. = (Vобщ.к + Vс) • k р м 3 , (15′)

где Vобщ.к – общий объем разработанного грунта в котловане (траншее) м 3 ; Vс – объем грунта в съезде, м 3 ; k р — коэффициент первоначального разрыхления грунта принимать по ЕниР, сб. Е2, вып. 1, с. 206 или по табл. 3 настоящих указаний.

Показатели разрыхления грунта

Наименование грунтов	Коэффициент первоначального разрыхления грунта после разработки	Коэффициент остаточного разрыхления грунта
Глина ломовая	1.28 – 1.32	1.06 – 1.09
Глина ломовая	1.24 – 1.30	1.04 – 1.07
Гравийно-галечные грунты	1.16 – 1.20	1.05 – 1.00
Растительный грунт	1.20 – 1.25	1.03 – 1.04
Лесс мягкий	1.18 – 1.24	1.03 – 1.06
Песок	1.10 – 1.15	1.02 – 1.05
Суглинок легкий и лессовидный	1.18 – 1.24	1.03 – 1.06
То же, тяжелый	1.24 – 1.30	1.05 – 1.08
Супесь	1.12 – 1.17	1.03 – 1.05

При подсчете объема грунта в кавальере (отвале) для обратной засыпки подсчитывается необходимая площадь для размещения этого грунта. Для этой цели определяют по схеме сооружения длину кавальера (отвала) с учетом разрывов для устройства проездов и проходов, высоту кавальера назначают в пределах от 1,5 до 3 м (рис. 4). По длине кавальер может быть равен длине траншеи или котлована.

Рис. 4. Поперечное сечение кавальеров:

hкав. = высота кавальера от 1,5 до 3м; Bкав. = ширина кавальера

Объем кавальера Vкав. Равен объему обратной засыпки Vоз, определяемого по формуле (24) с учетом коэффициента остаточного разрыхления грунта (табл. 3).

Ширину и высоту кавальера назначают, как правило, соответ­ственно рабочим параметрам экскаватора, а именно: высоте выг­рузки, а также минимальному и максимальному радиусам выгруз­ки (рис. 4.). Рис. 5. Схема расчета кавальера

Ширину кавальера можно определить по формуле

где В _кав — ширина кавальера, м; V_кав. — объем кавальера, м 3 ; h _кав — высота кавальера, м; L _кав. – длина кавальера, м.

Полученное значение ширины кавальера проверяется на схеме, с учетом рабочих параметров экскаватора. Если по ширине каваль­ер не вписывается в рабочие параметры экскаватора, то можно ото­двинуть часть грунта бульдозером и дальше отсыпать грунт на ос­вободившееся место.

Не нашли, что искали? Воспользуйтесь поиском:

Зачем производится расчет количества грунта?

Строительство зданий и возведение конструкций — сложный процесс, требующий основательных финансовых инвестиций, в связи, с чем застройщики должны обеспечить высокий уровень выполнения земляных работ под фундамент объекта.

Высокоэтажные объекты жилого и промышленного назначения требуют установки качественного фундамента, который, как правило, имеет сложносоставную конфигурацию, поэтому современный расчет того, сколько кубов грунта нужно вынуть, выполняют программным методом с применением высокоточных измерительных устройств.

В таком случае можно максимально точно определить общую кубатуру земли, которую надо вывести из котлована. Менее ответственные объекты рассчитывают в ручном режиме или с применением строительных онлайн калькуляторов, которые можно найти в интернет сети.

Состав земляных работ по требованиям СНИП:

• Вертикальная планировка земельного участка. Осуществляется способом выравнивания рельефа площади, отведенной под строительство. Сюда входят следующие работы: удаление и передвижение слоя грунта, транспортировка и уплотнение его на внешних площадках, единицы измерения площади в м2.
• Разработка выемки для котлована. Предполагает вычисление объемов участка в виде суммы объемов классических фигур, входящих в общую конфигурацию строящегося объекта. При этом в расчете допускают, что размеры грунта ограничивается визуальными плоскостями. В таком случае незначительные выпуклости не будут оказывать влияния на точность, единицы измерения м3.

Для того чтобы рассчитать объём грунта, к сведению берутся следующие данные:

• Геодезические изыскания.
• Размеры по периметру и архитектурно-строительные индивидуальности объекта.
• Технология возведения объекта.
• Уровень, залегания подпочвенных вод, фундамент строений не может приближаться к ним ближе, чем на 500 мм.
• Глубину промерзания грунта, который должен быть не менее 300 мм.
• Рельеф земельного участка.

Для сложных объектов расчет выполняется в рамках проекта строительства в разделе земляных работ

Профессионалы, беря во внимание все выше приведенные характеристики, определяют глубину строящегося котлована, чтобы он стал надежной основой для возведения фундамента
