Рекуперация тепла в системах вентиляции: что это, принцип действия + схемы

Понятие рекуперации: принцип работы теплообменника

В переводе с латинского, рекуперация означает возмещение или обратное получение. В отношении теплообменных реакций, рекуперация характеризуется как, частичный возврат энергии, затраченной на проведение технологического действия с целью применения в этом же процессе.

В вентиляционной системе принцип рекуперации используется для экономии тепловой энергии.

По аналогии происходит рекуперация охлаждения в жаркую погоду – теплые приточные массы нагревают выводимую «отработку» и их температура понижается.

Галерея изображенийРекуперация тепла в вентиляционных системах позволяет снижать затраты на их содержание, поддерживая нормативный воздухообменУстановки для рекуперирования есть смысл применять в организованных вентиляционных системах с механическим побуждением движения воздухаРекуператоры вентиляционных систем располагают на чердаке или в отдельном подсобном помещении, чтобы звук работающего оборудования не мешал жильцам домов, посетителям спортивных комплексов и работникам производственных цеховРекуперированный воздушный поток с подмешенной к нему порцией свежего воздуха подается в помещения через вентиляционные решетки воздуховодовПри обустройстве производственных помещений вентиляционными контурами с сохранением полученного тепла и подмесом свежего воздуха оборудование для обработки потока устанавливается в чердачном пространстве, воздуховоды подвешивают под потолкомКроме повторного использования тепла оборудование вентиляционных систем производит фильтрацию воздушной массы с удалением из нее пыли и токсичных компонентовВыпускаемые в настоящее время рекуператоры оборудованы устройствами для сокращения энергозатрат, благодаря которым существенно сокращается расход электроэнергииРекуперация — экономное решение для принудительных вентиляционных систем, но его используют лишь в качестве дополнения. Основной объем воздуха в холодные месяцы все равно обрабатывает нагревательРекуператор для вентиляционной системыВоздуховоды канальной вентиляционной системыРасположение рекуператора в чердачном пространствеПоставка обработанного воздуха через вентиляционную решеткуВентиляционная система в производственном помещенииРекуперационная вентиляция СПА салонаЭнергосберегающие устройства установокОбогреватель воздушного потока в системах

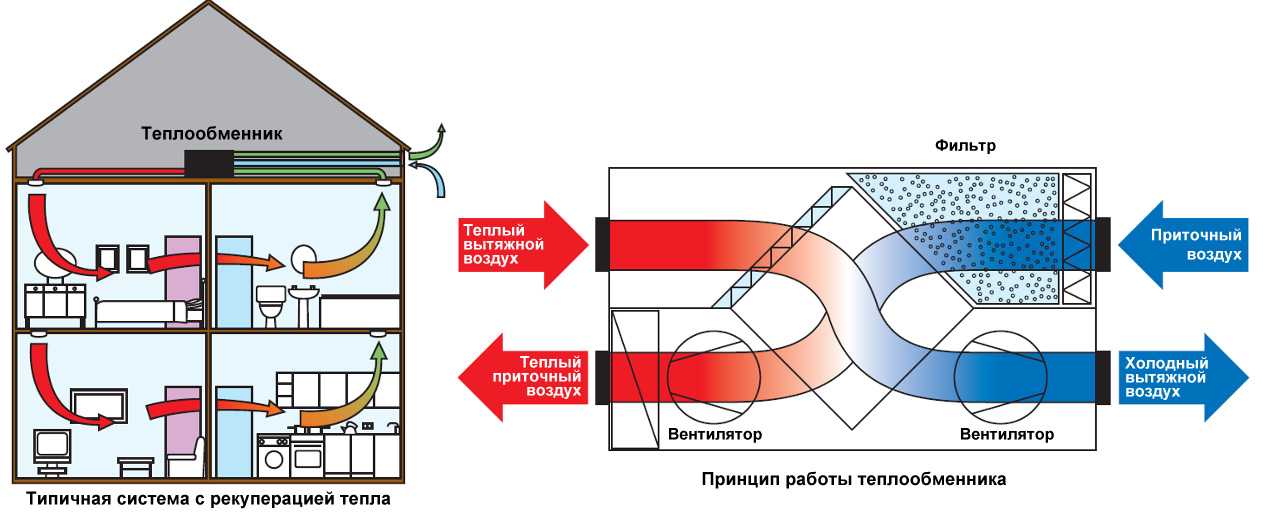

Процесс регенерации энергии осуществляется в рекуперационном теплообменнике. Устройство предусматривает наличие теплообменного элемента и вентиляторов для прокачивания разнонаправленных воздухопотоков. Для управления процессом и контроля качества подачи воздуха используется система автоматики.

Конструкция разработана так, чтобы приточные и вытягиваемые потоки находились в отдельных отсеках и не смешивались – теплоутилизация осуществляется через стенки теплообменника.

Разобраться и понять, что такое вентиляция с рекуперацией поможет наглядная схема циркуляции воздуха.

Рекуператоры – часть принудительной системы вентиляции

Пластинчатый рекуператор воздуха, как и любое другое устройство данного типа, является лишь частью принудительной системы вентиляции. Ожидать более-менее заметного улучшения микроклимата в доме при использовании только лишь рекуператора не стоит. Совмещая его с естественной приточно-вытяжной системой воздухообмена, добиться сколько-нибудь заметного эффекта довольно сложно. Для эффективного теплообмена между потоками они должны постоянно двигаться сквозь устройство.

По этой же причине установка рекуперационной системы считается эффективной и экономически оправданной в доме не всегда. Прежде чем выбирать или изготавливать своими руками рекуператор, рекомендуется подсчитать:

Расход энергоносителей до модернизации вентиляции.
Приблизительный срок эксплуатации системы после модернизации.
Стоимость приобретения и монтажа необходимых блоков.
Размер затрат на ежегодное обслуживание системы.

Случаи, когда вышеупомянутые затраты неспособны полностью перекрыть расход на использование системы вентиляции в виде «как есть», – не такая редкость, как может показаться. Особенно, когда речь идет о заводских устройствах. Самодельные рекуператоры часто помогают немного снизить расход теплоносителя, да и себестоимость их невысока.

Преимущества и недостатки

Избыток тепла не выветривается, а идет на подогрев входящего воздуха

Главный плюс этих устройств – возможность регулировать поступление и отход воздушных масс и их соотношение. Благодаря подогреву поступающего с улицы потока отработанными газами снижается количество энергии, затрачиваемой отопительными приборами на достижение нужной температуры воздуха в помещении. Это позволяет экономить на электроэнергии. Это относится к применению устройства в промышленном помещении, покупке недорогой модели для жилища или изготовлению ее своими руками. Приобретать дорогой рекуператор для дома экономически невыгодно.

Механизм позволяет снизить потери тепла при сохранении поступления свежего воздуха в помещение. Обеспечивается сочетание постоянного притока кислорода и поддержания оптимальной температуры. Когда на улице достаточно тепло, пользователь может не подключать обогреватели, что дополнительно помогает экономить электроэнергию. При этом обеспечивается эффективное удаление неприятных запахов и примесей, содержащихся в воздухе. К плюсам можно отнести небольшие размеры установок и простоту монтажа. Они выпускаются в большом числе вариантов – для размещения в санузле, встраивания в нишу и т.д.

К минусам относятся высокие цены на приборы (от 20 до 100 и более тыс. руб.), что побуждает умельцев создавать приспособления пластинчатого типа своими руками. Кроме того, модели с открытой конструкцией могут недостаточно эффективно справляться с удалением запахов и загрязнений из отработанных воздушных масс.

По каким параметрам следует выбирать рекуператор

Первое, на что требуется обратить внимание, выбирая модель приточно-вытяжного рекуператора, это на формулировки, которые использует производитель или продавец оборудования. Часто мы слышим следующее: «КПД до 99%», «эффективность до 100%» «эксплуатация до -50ºС» – все эти фразы – не более чем проявление маркетинговой стратегии с одновременной попыткой ввести покупателя в заблуждение

Как показал опыт эксплуатации рекуператоров в российском климате, металлические рекуператоры стабильно работают при понижении температуры до -10ºС. Дальше начинается процесс снижения КПД из-за обмерзания рекуператора. Чтобы этого не происходило, многие производители используют дополнительные источники нагрева (электрический преднагрев).

Второе, на что нужно обратить внимание, это на толщину корпуса оборудования, на материал, из которого изготовлен каркас корпуса и на наличие мостиков холода в корпусе. Опять возвращаемся к опыту использования: рассмотрим особенности корпуса толщиной 30мм

Данный корпус не выдерживает понижения уличной температуры до -5ºС и его необходимо изолировать дополнительно. Если корпус выполнен из алюминиевого каркаса, то дополнительная изоляция также станет его неотъемлемой частью. Ведь алюминий – это один большой мостик холода, «раскинувшийся» по всему периметру корпуса.

Третье: одна из частых ошибок при выборе рекуператора состоит в том, что покупатель не учитывает свободный напор вентиляторов. Он видит только волшебную цифру – 500 м³ и цену – 50 тыс. руб., а о том, что вентилятор имеет напор – 0 Па при 500 м³ покупатель узнает только после окончания ремонта дома, то есть во время эксплуатации уже установленного оборудования.

Четвертый критерий выбора заключается в наличии автоматики и в возможности подключения к ней опциональных компонентов. Автоматика позволяет значительно снизить эксплуатационные издержки и добиться максимального комфорта при работе оборудования.

Что касается производительности: основным расчетным параметром является объем воздуха, который должен поступать в помещение в течение одного часа. В соответствии с санитарными нормативами этот объем должен быть равен 60 м³ на одного взрослого человека или один крат в час от общей кубатуры обслуживаемых помещений (гостиная, кухня, спальни). При выборе рекуператора нужно смотреть не только на производительность установки, но и на напор вентиляторов, которые прокачивают вашу вентиляционную сеть по дому.

Расчет требуемой производительности лучше доверить специалистам. Ведь в случае ошибки замена рекуператора потребует ощутимых финансовых затрат.

Рассчитывая и выбирая установку, для получения более точной информации, придется читать профильную литературу и форумы, обзванивать производителей и поставщиков оборудования (тема очень обширная). Всегда лучше обратится к специалистам. А тем людям, которых этот совет не останавливает, все равно рекомендуется подтвердить правильность выбора у производителя или дистрибьютора оборудования.

Тем не менее, есть несколько рекомендаций, которые помогут застройщику выбрать модель рекуператора, опираясь на свои собственные представления о комфорте и практичности.

Типы конструкций

Что такое рекуперация простым языком

Сам термин произошел от латинского слова, которое можно перевести как «обратное получение». Оно описывает процесс использования уже израсходованной энергии, или вещества для повторного применения.

Рекуперативные технологии особенно часто используются в электротехнике.

Они позволяют переводить потенциальную и кинетическую энергию в электрический заряд, который сохраняется на аккумуляторе, и может быть использован для осуществления полезной работы.Рекуператор – это устройство, которое предназначено для передачи тепловой энергии от вытяжного выбрасываемого воздуха к приточному воздуху, подаваемому в помещение. В данном случае под тепловой энергией понимается как тепловая, так и холодильная, то есть вытяжной воздух может отдавать приточному как своё тепло, так и свой холод, соответственно, нагревая или охлаждая его. Основной функцией рекуператора является получение полезной энергии от удаляемого воздуха из помещения. Эта функция дополняется условием: потоки не должны смешиваться, то есть приточный воздух не должен хоть сколько-нибудь значительно загрязняться отработанным вытяжным воздухом. В системах вентиляции и кондиционирования такое получение энергии актуально как зимой, так и летом. В зимнее время задачей рекуператора является осуществление «бесплатного» нагрева приточного воздуха за счёт вытяжного. Для этого холодный поток воздуха с улицы и тёплый вытяжной поток воздуха из помещения подаются в теплообменник, где вытяжной воздух нагревает приточный. Так как вытяжной воздух всё равно был бы выброшен на улицу, можно говорить о том, что данный нагрев происходит «бесплатно». Для вентиляционной установки такой нагрев позволяет существенно сэкономить на мощности электрического или водяного калорифера. Предположим, температура подаваемого в помещение воздуха зимой должна составлять +18 °С, а наружная температура составляет -26 °С. Таким образом, мощность нагревателя в системе без рекуператора следовало бы рассчитывать исходя из нагрева на 18-(26)=44°С. При использовании рекуператора приточный воздух может быть нагрет за счёт вытяжного воздуха, например, до температуры +10 °С. В этом случае мощность нагревателя следовало бы рассчитывать исходя из нагрева всего на 18-10=8 °С. Так как мощность нагревателя прямо пропорциональна разнице температур, то рекуператор позволил бы сэкономить (44-8)/44 = 82% мощности вентустановки.

По вопросам ремонта и проектирования вентиляции и систем кондиционировани можно обратиться в фирму Фесдем Климат перейдя по https://fesdem.ru/.

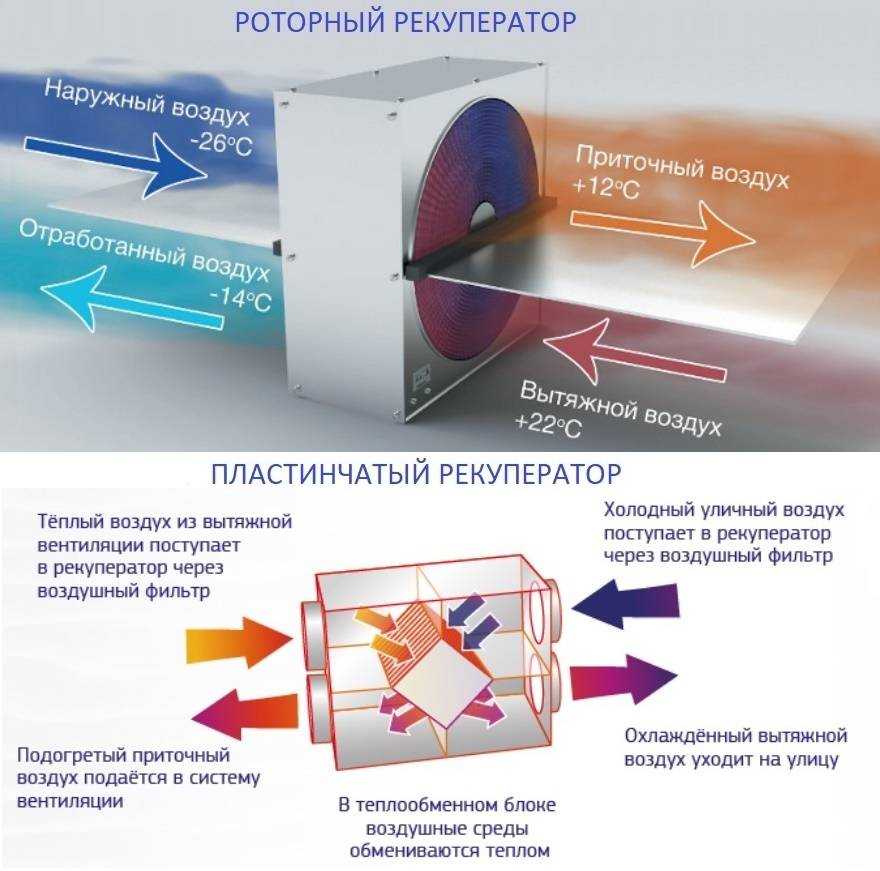

Роторный или пластинчатый агрегат?

Оба тепловых рекуператора — как пластинчатый, так и роторный — пользуются у покупателей спросом. Именно они — самые популярные и распространенные. Причина такой любви — удачное сочетание относительно небольшой цены и достаточной эффективности. Чтобы выбрать из двух претендентов, надо познакомиться и с другим возможным кандидатом на «должность экономиста».

Роторная конструкция — медленно вращающийся вал-теплонакопитель. Его устанавливают перпендикулярно потокам воздуха — исходящего и поступающего. При включенном обогреве удаляемый поток отдает тепло в тот сектор барабана, через который он проходит. Вращаясь, отдел с теплом попадает к приточным холодным массам, где отдает тепло и охлаждается.

При правильном выборе модели можно гарантировать КПД, достигающий 80%. С помощью установки возможен перенос не только тепла, но и влаги. В роли уплотнителя между корпусом и рамой выступает войлок либо пластмасса. Скорость вращения ротора можно изменить с помощью частотного преобразователя, поэтому легко варьировать продуктивность теплообмена.

Пластинчатые рекуператоры — элементарные и недорогие приборы — менее эффективны, КПД их ниже, мощность, естественно, тоже. Поэтому для больших помещений их покупать нецелесообразно. Если в них повышенная влажность, то этот вариант не из лучших решений. Ротор в этом случае оптимален. Минусы его — громоздкость и наличие подвижных частей.

Пластинчатые агрегаты используют в частных домах и квартирах, в небольших офисах, общественных, административных зданиях, на складах и малых промышленных площадях. Там где метраж велик, а воздух далек от идеала (влажен или, наоборот, очень сухой), уже требуется «тяжелая артиллерия» — роторные приборы. Они более сложны, поэтому и дороги.

Что такое рекуператор?

В переводе с латинского, слово рекуператор означает — обратное получение или возвращение, касательно воздуха подразумевается возврат тепловой энергии, которая уносится с воздухом через систему вентиляции. Такое устройство, как рекуператор воздуха справляется с задачей вентиляции, уравновешивания двух воздушных потоков.

Принцип работы устройства очень простой, из-за разности температуры происходит теплообмен, за счет этого температура воздуха выравнивается. В рекуператоре есть теплообменник с двумя камерами, они пропускают через себя вытяжной и приточный потоки воздуха. Накопленный конденсат, который образуется из-за разности температуры, автоматически удаляется из рекуператора.

Система рекуперации позволяет не только вентилировать воздух в помещении, она значительно экономит расходы на отопление, поскольку эффективно сокращает потери тепла.

Рекуператор способен сохранить более 2/3 уходящего из помещения тепла, а это значит, что устройство вторично использует тепловую энергию в одном технологическом цикле.

Принцип рекуперации воздуха

Чтобы понять достоинства и плюсы от использования рекуперационных теплообменников, сначала необходимо разобраться в самой сути их работы. В дословном переводе с латинского рекуперацией называют «возврат использованного, потраченного».

Именно эффект возврата энергии используется в климатических устройствах данной конструкции. Проходящие сквозь блок воздушные потоки обмениваются между собой тепловой энергией, позволяя впоследствии кондиционеру поддерживать комфортную температуру, затрачивая меньше энергии. В особо холодные дни это позволяет заметно сэкономить на обогреве помещения.

Пример: температура воздуха на улице достигла отметки в минус 20 Со. Для комфортного самочувствия жителей кондиционер должен создать в помещении температуру хотя бы на уровне + 25 Со. Разницу температур подсчитать несложно – 45 градусов по Цельсию. Конечно, какая-то часть воздуха нагреется благодаря теплоемкости стен, мебели, теплообмену между приходящим и выводимым потоками. Но все равно кондиционеру потребуется значительное количество энергии для поддержания комфорта.

Пластинчатый и любой другой рекуператор выбранной конструкции позволяет вывести точку соприкосновения холодного и теплого воздуха за пределы помещения. Устройство проводит активный теплообмен между ними, позволяя привходящему потоку свежего воздуха достичь более комфортного значения температуры, нежели изначальное.

Приточно-вытяжные вентиляционные установки с рекуперацией тепла

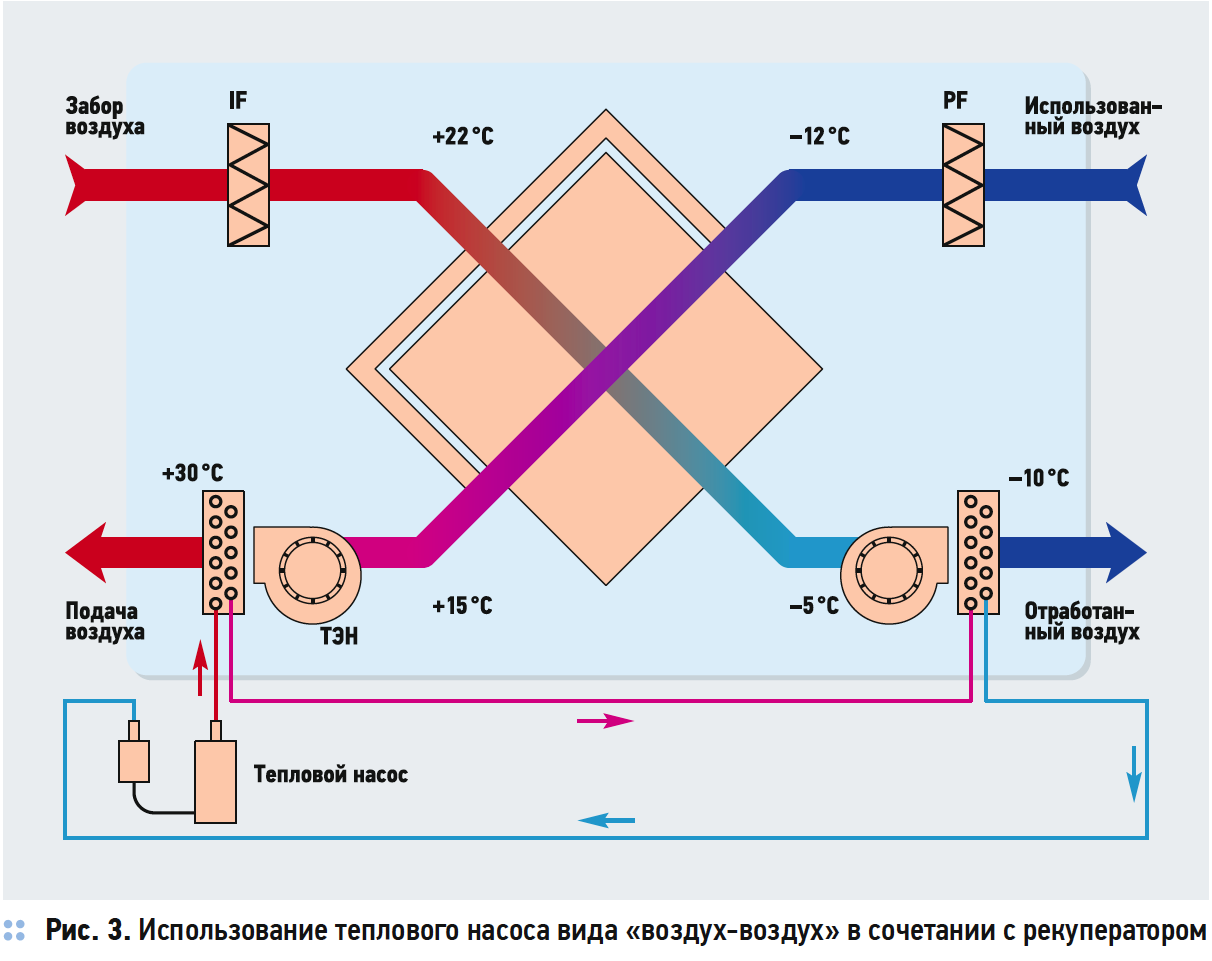

Производители рекуператоров нашли решение этой серьезной проблемы. Благодаря изобретению новой технологии, влага, что оседает на стенках теплообменника со стороны выходящего воздуха, начинает впитываться в них и переходить на сторону приточного воздуха — увлажняя его. Таким образом, практически вся влага, находящаяся в удаляемом воздухе, попадает обратно в помещение. За счет чего возможен этот процесс? Такого эффекта инженеры добились, создав кассеты из гигроскопичной целлюлозы. Кроме того, многие приточно-вытяжные установки с рекуперацией тепла из гигроскопичной целлюлозы не имеют байпасов и не подключаются к дренажной системе с ванной и водопроводом. Всю влагу утилизируют потоки воздуха, и она остается, практически полностью в помещении. Итак, используя в рекуператоре теплообменник из целлюлозы больше не нужно использовать байпас и направлять воздух в обход пластинам рекуператора.

В итоге эффективность рекуператора удалось поднять до 90%! А это означает, что приточный воздух с улицы будет на 90% нагреваться за счет выходящего воздуха. При этом рекуператоры без проблем могут работать даже на морозе, до -30 градусов Цельсия. Такие установки отлично подходят для жилых помещений, квартир, загородных домов и коттеджей, сохраняя и поддерживая необходимую влажность и воздухообмен зимой и летом, они создают и поддерживают необходимый микроклимат в помещении круглый год, экономя при этом не малые деньги. Однако следует помнить, что рекуператоры с целлюлозными теплообменниками как и все остальные, способны обмерзать, что со временем может привести к выходу из строя теплообменной кассеты. Для того, чтобы полностью исключить возможность обмерзания, необходимо устанавливать защиту от обмерзания. Так же при всех своих положительных качествах рекуператоры с бумажным теплообменником, нельзя использовать для помещений с повышенным содержанием влаги, в частности, для вентиляции бассейна. Для влажных помещений, в том числе и для бассейнов необходимо использовать приточно-вытяжные вентиляционные установки с пластинчатым рекуператором из алюминия.

Особенности применения рециркуляции и рекуперации

Основным отличием рекуперации от рециркуляции является отсутствием подмешивания воздуха из помещения к наружному . Рекуперация тепла применима для большинства случаев, в то время как рециркуляция имеет ряд ограничений, которые указаны в нормативных документах.

СНиП 41-01-2003 не допускает повторную подачу воздуха (рециркуляция) в следующих ситуациях:

В помещениях, расход воздуха в которых определяется из расчета выделяемых вредных веществ;
В помещениях, в которых имеются болезнетворные бактерии и грибки в повышенных концентрациях;
В помещениях, с наличием вредных веществ, возгоняемые при контакте с нагретыми поверхностями;
В помещениях категории Б и А;
В помещениях, в которых производятся работы с вредными или горючими газами, парами;
В помещениях категории В1-В2, в которых могут выделяться горючи пыли и аэрозоли;
Из систем, с наличием в них местных отсосов вредных веществ и взрывоопасных смесей с воздухом;
Из тамбуров-шлюзов.

Рециркуляция:Рециркуляция в приточно-вытяжных установках активно применяется чаще при большой производительности систем, когда воздухообмен может быть от 1000-1500 м3/ч до 10000-15000 м3/ч. Удаляемый воздух несет в себе большой запас тепловой энергии, подмешивание его в поток наружного, позволяет повысить температуру приточного воздуха, тем самым снизится требуемая мощность нагревательного элемента. Но в подобных случаях перед повторной подачей в помещение, воздух должен пройти систему фильтрации.

Вентиляция с рециркуляцией позволяет повысить энергоэффективность, решить проблему энергосбережения в случае, когда 70-80% удаляемого воздуха поступает в систему вентиляции повторно.

Рекуперация:Приточно-вытяжные установки с рекуперацией возможно устанавливать практически при любых расходах воздуха (от 200 м3/ч и до нескольких тысяч м3/ч), как при маленьких так и при больших. Рекуперация так же позволяет передавать тепло от вытяжного воздуха к приточному, тем самым снижая потребность энергии на нагревательном элементе.

Относительно небольшие установки применяют в системах вентиляции квартир, коттеджей. В практике приточно-вытяжные установки монтируют под потолком (например, между перекрытием и навесным потолком). Данное решение требует от установки некоторых специфических требований, а именно: незначительные габаритные размеры, низкий уровень шума, простое обслуживание.

Приточно-вытяжная установка с рекуперацией требует обслуживания, что обязывает сделать в потолке люк для обслуживания рекуператора, фильтров, нагнетателей (вентиляторов).

Особенности работы рекуператор в летний период

В теплый период года рекуператор необходимо отключать. Связано это с тем, что при жаркой и влажной погоде приточный воздух будет охлаждаться прохладным воздухом из помещения, в результате чего в приточном канале рекуператора образуется конденсат. Но приточный канал рекуператора на это не рассчитан (в нормальном режиме конденсат возникает только в вытяжном канале), поэтому вода потечет внутрь вентустановки, а оттуда наружу.

Для отключения роторного рекуператора достаточно выключить его двигатель – ротор остановится, и рекуператор перестанет влиять на температуру проходящего через него воздуха. С пластинчатыми теплоутилизаторами сложнее. Раньше к вентустановкам прилагался, так называемый, летний блок, который пользователь должен был устанавливать вместо рекуператора на летний период. Теперь такое решение почти не используется: внутри современных вентустановок есть ручной или автоматический байпас для обхода приточного или вытяжного канала. Байпас также позволяет экономить энергию: падение давления на нем меньше, чем на рекуператоре, поэтому при том же расходе воздуха энергопотребление вентилятора становится ниже.

Заметим, что в вентустановках с энтальпийным рекуператором можно обойтись без байпаса. Мембрана рекуператора выравнивает влагосодержание воздуха в каналах, поэтому влага в приточном канале не конденсируется.

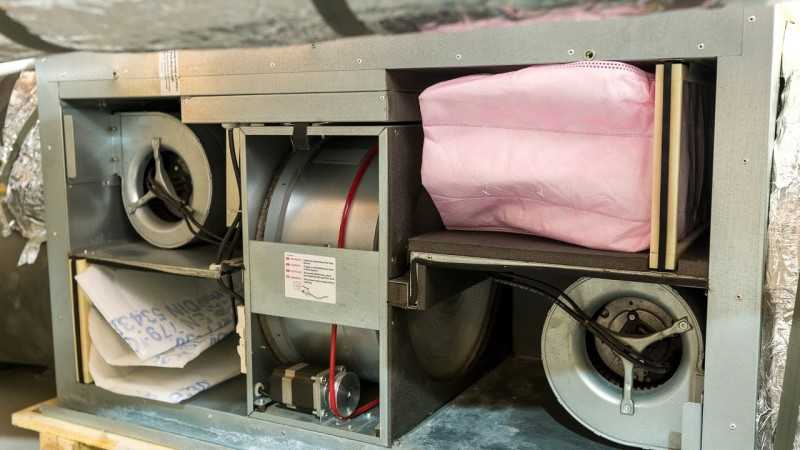

Основные элементы приточно-вытяжных установок

Приточно-вытяжная установка с рекуперацией или с рециркуляцией, имеющая в своем арсенале и первый, и второй процесс, всегда сложный организм, требующий высокоорганизованного управления. Приточно-вытяжная установка скрывает за своим защитным коробом такие основные компоненты как:

Два вентилятора различного типа, которые определяют производительность установки по расходу.
Теплообменник рекуператор – нагревает приточный воздух путем передачи тепла от удаляемого воздуха.
Электрический нагреватель – нагревает приточный воздух до нужных параметров, в случае нехватки теплового потока от вытяжного воздуха.
Воздушный фильтр — благодаря нему производится контроль и очистка наружного воздуха, а также обработка вытяжного перед рекуператором, для защиты теплообменника.
Воздушные клапана с электроприводами – могут быть установлены перед выходными воздуховодами для дополнительного регулирования воздушным потоком и перекрытия канала при выключенном оборудования.
Байпас — благодаря которому воздушный поток можно направить мимо рекуператора в теплый период года, тем самым не нагревать приточный воздух, а подавать его напрямую в помещение.
Камера рециркуляции — обеспечивающая подмес удаляемого воздуха в приточный, тем самым обеспечивая рециркуляцию воздушного потока.

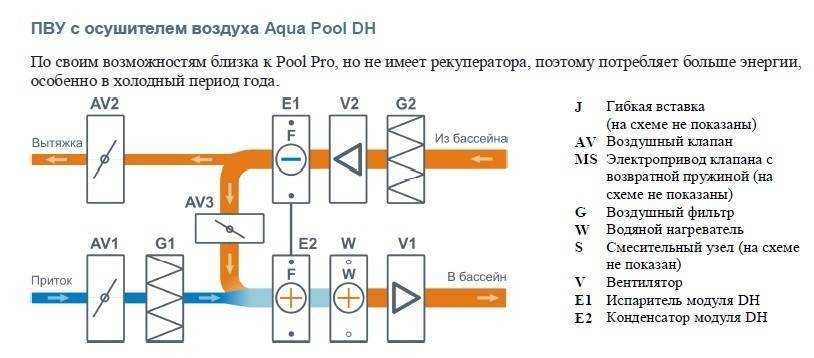

Помимо основных составляющих приточно-вытяжной установки в нее также входит большое количество мелких комплектующих, таких как датчики, система автоматики для управления и защиты и т.д.

SS	Датчик температуры приточного воздуха	HE	Теплообменник
ETS	Датчик температуры вытяжного воздуха	DHE	Воздушный клапан с электроприводом
OS	Датчик температуры наружного воздуха	BD	Байпас
EHS	Датчик температуры удаляемого воздуха	DBD	Байпасный клапан
HT	Воздухонагреватель	SFL	Фильтр на притоке
OT	Термостат защиты от перегрева	EFL	Фильтр на вытяжке
ET	Аварийный термостат	FGS	Датчик фильтра приточного воздуха
AFS	Датчик расхода приточного вентилятора	FGE	Датчик фильтра вытяжного воздуха
FPS	Термостат защиты от замораживания	DEH	Клапан вытяжного воздуха
WVA	Привод водяного клапана	DSP	Клапан приточного воздуха
WV	Водяной клапан	SF	Приточный вентилятор
EF	Вытяжной вентилятор

Принцип действия и особенности агрегата

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

Цены на энергоносители.
Цена установки устройства.
Затраты, которые связаны с обслуживанием устройства.
Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей

Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(t_пост – t_улицы)/(t_комн – t_улицы)

t_пост– это температура поступившего воздуха (после рекуперации).
t_улицы – температура на улице.
t_комн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

Пластинчатые.
Роторные.
С отдельными теплоносителями.
Трубчатые.

Конструкция	КПД	Особенности
Теплообменник пластинчатого вида с перекрестным током	От 60 до 80%	Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным током	От 70 до 80%	Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластиках	От 80 до (!) 90%	Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типа	От 85 до 95%	Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменник	От 75 до 85%	Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

Большой вес.
Требуется регулярный ремонт и техническое обслуживание.
Сложно починить устройство своими руками, сделать его вновь работоспособным.
Воздушные массы смешиваются.
Зависимость от электроэнергии.

Установка и монтаж в частном доме

Не так сложно выполнить установку рекуператора в частном доме.

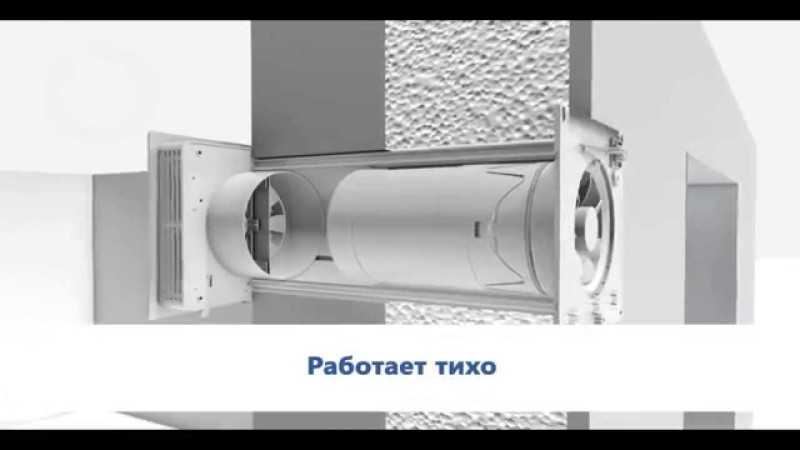

Трубчатый тип устройства

На примере трубчатого типа, оснащённого вентиляторами, рассмотрим последовательность выполнения работ по самостоятельной установке устройства.

Установка осуществляется на расстоянии 10–15 см от потолка помещения. Монтаж производится следующим образом:

Просверлите сквозной канал диаметром 165–170 мм со стороны помещения на улицу с наклоном 3 градуса на внешнюю сторону.
Использование специальной насадки ускоряет работу
Установите в отверстии рабочий модуль теплообменника.
Обеспечьте выступание с внешней стороны помещения выходного патрубка от уровня стены на 15 мм.
Заполните свободное пространство монтажной пеной или уплотнителем, обеспечивающим герметичность и фиксированное положение корпуса. Монтажная пена надёжно герметизирует щели
Установите защитные решётки с противоположных сторон корпуса.
Защитная решетка с уличной стороны предотвращает засорение трубчатого рекуператора
Подключите согласно схеме устройство рекуперации к электрической сети напряжением 220 в.
Варианты подключения трубчатого рекуператора предусматривают возможность регулировки реостатом частоты вращения
Подайте напряжение и проверьте работоспособность рекуператора.

Установленное устройство может функционировать в одном из трёх вариантов:

в пассивном режиме. Минимальный воздухообмен 6–9 м3 в час осуществляется благодаря естественному перепаду давления внутри помещения и с уличной стороны;
в режиме проветривания. Осуществляется одновременная работа двух вентиляторов. Создаётся интенсивный обмен воздушных масс с максимальной производительностью 70–80 м3 в час;
в ночном положении. Циркуляция воздушных масс объёмом 20–25 м3 в час создаётся принудительным путём за счёт уменьшенной с помощью реостата частоты вращения вентиляторов.

Помните, что все мероприятия по подключению к электрической сети устройства рекуперации выполняются при отключённом питающем напряжении.

Пластинчатый тип устройства

Пластинчатый теплообменник может устанавливаться как самостоятельное устройство, так и в магистралях, оборудованных вытяжным и приточным вентилятором. Подключение пластинчатого устройства с прямоугольными каналами осуществляется в магистралях, имеющих соответствующее сечение воздуховодов.

Для установки используются переходные колена.

Крепление рекуператора можно осуществить в потолочной части помещения с помощью шпилек.

При пассивном режиме работы устройства осуществляется естественный подогрев воздушных масс, циркулирующих благодаря перепадам давления. Подключается с помощью выходных патрубков к магистралям, обеспечивающим отвод и подачу воздушных масс.

Монтаж пластинчатого рекуператора, функционирующего совместно с вытяжным и приточным вентилятором, осуществляется путём соединения устройства с воздушными магистралями согласно схеме.

В частном доме рекуператор пластинчатого типа можно подключить, руководствуясь различными схемами.

Вариант подключения рекуператора в коттедже

Что дает рекуператор воздуха?

Система рекуперации позволяет свести к минимуму процент смешивания поступающего и вытягиваемого воздуха. Разделители, которые есть в устройстве, осуществляют это процесс. За счет передачи границе энергии потока происходит теплообмен, струи будут проходить параллельно либо перекрестно. Система рекуперации воздуха имеет много положительных характеристик.

Специального типа решетки на входе воздушных потоков удерживают пыль, насекомых, пыльцу и даже бактерии с улицы.
В помещение поступает очищенный воздух.
Из помещения уходит загрязненный воздух, в котором могут быть вредные компоненты.
Кроме циркуляции происходит очищение и утепление приточных струй.
Способствует более крепкому и здоровому сну.

Положительные свойства системы дают возможность применять ее в помещениях различного типа для создания более комфортных температурных условий. Очень часто они используются в промышленных помещениях, где необходима вентиляция большого пространства. В таких местах необходимо поддерживать постоянную температуру воздуха, с этой задачей справляются роторные рекуператоры, которые могут работать при температуре до +650оС.

Как сделать систему рекуперации своими руками, можно прочесть здесь.
