Изготовление слухового окна на крыше своими руками

Определение слухового окна и его функции

Слуховые проемы устраивают в скатных крышах, их выполняют не только классической прямоугольной формы, но также делают треугольными, трапециевидными, круглыми

Функциональные отверстия чаще встречаются в частных коттеджах, особняках, поэтому повышенное внимание уделяют их внешнему виду и сочетанию с отделкой и конструкцией дома

Через просветы в кровле вентилируется комната, освещается пространство, зрительно увеличивается площадь небольшого помещения. Отсутствие проемов намного снижает полезность и уют чердачного пространства, делая его отделенным от внешнего мира. Окно на крыше существенно влияет на пропорциональное восприятие кровли, поэтому его конструкцию детально продумывают.

Пошаговая инструкция

Рассмотрим технологию строительства слухового окна на примере треугольного профиля. Порядок работы.

1. Необходимо составить план расположения слуховых окон (если их несколько) и точный чертеж «домика» с указанием всех его размеров.
2. По сути, для него обустраивается своя, персональная стропильная система по той же методике, что и для крыши всего строения – со своим коньком, опорами и несущим каркасом.
3. В местах расположения окон при монтаже «общедомовой» стропильной системы устанавливают более массивные брусья или доски, так как на эти опоры будет приходиться дополнительная нагрузка.
4. На данные стропила крепятся горизонтальные балки. Первая – на уровне мауэрлата (верхний край стены дома), а вторая – в зависимости от высоты «слухового» оконного проема.
5. К этим «перекладинам» будет прикрепляться каркас домика. Нужно учесть, что к верхней балке будет крепиться его конек. От ее расположения зависит, как будет ориентирована его крыша.
6. «Треугольник» профиля домика крепится к нижней перекладине – гвозди, скобы, металлические уголки. От его основания до верхней балки укладываются брусья, которые надежно фиксируют всю конструкцию.
7. От вершины треугольника до нее – коньковый пролет. В результате получается «скелет» будущего смотрового окна.
8. Ставится оконная рама, которая крепится не только к треугольнику профиля, но также соединяется брусьями с уложенными балками крепления основания треугольника с верхней перекладиной.
9. Далее монтируются боковые вертикальные перемычки и несущий каркас – обрешетка. okno-na-kryshe По аналогии с обустройством крыши всего дома также производится укладка всех необходимых материалов (паро- и гидроизоляции, утеплителя).
10. Линия соприкосновения каркаса домика слухового окна с крышей дополнительно герметизируется специальными уголками, прижимными планками и тому подобное.
11. Отлично подходят саморасширяющиеся ленты, мастичные составы и различные герметики. Зная все эти особенности монтажа, можно соорудить слуховое окно любого профиля.

Полезные советы

Ставшие в последнее время популярными мансардные окна дают значительно больше света. Для их монтажа не нужно сооружать отдельный каркас, так как они лежат в одной плоскости с кровлей дома и крепятся к его стропильной системе с помощью специальных пластин.

Обратите внимание!

Но их рекомендуется ставить при условии, если уклон крыши обеспечивает хороший сток воды с ее поверхности (порядка 150 – 200).

Однако самостоятельное изготовление нецелесообразно, так как вполне возможны ошибки в расчетах. Лучше купить готовое пластиковое окно и установить на место.

Такая конструкция является поворотной, ее ось вращения лежит в горизонтальной плоскости и расположена посередине. Через окна происходит примерно до 15% всех теплопотерь любого строения.

Поэтому при определении их размеров необходимо делать «поправку» на особенности климата и расположения здания. Если смотровое окно обустраивается на крыше уже построенного дома, то крепление его каркаса производится к стропилам.

Но НЕЛЬЗЯ ДЕЛАТЬ ВРЕЗКИ!!! Только скобы, гвозди, накладные элементы (металлические ленты, уголки). Иначе снизится прочность всей несущей конструкции.

Варианты размещения

Классическая форма установки — конфигурация надстройки в виде домика, при этом чертеж рассчитывают так, чтобы удовлетворить требования по освещенности комнаты. Слуховое окно на крыше может быть двускатного или односкатного размещения. Их стеклят или ставят роллеты, применяют жалюзи.

По нормам предусматривается перепад температуры между улицей и внутренним помещением в 5 – 10°. Если разница больше, в конструкции стен и крыши домика ставят системы для предупреждения выпадения конденсата.

Делают несколько таких просветов в промежутках между стропилами, чтобы не вырезать несущие элементы крышной конструкции для установки окошек и не изменять строение балочной системы дома.

Односкатное

Крыша, уклон которой больше 15°, создает дополнительный поток дождевой воды в направлении окна. Односкатные крыши над окном размещают так, чтобы можно было организовать сток воды в приемные воронки снаружи свесов или внутри здания. Скат делают такого размера, чтобы его наклон не повлиял на объем помещения, но при этом был надежный отвод осадков за пределы навеса.

Уклон ската окна делают несколько меньше, чем крутизна главного покрытия дома. Проектирование выполняют с вычерчиванием проекта на бумаге в масштабе, чтобы габариты односкатного окна сочетались с размерами других элементов фасада. Наклон влияет на количество реек для обрешетки и объем кровельного настила. Для мягких рулонов применяют небольшой уклон, но выполняют сплошную обрешетку.

Двускатное

Такие проемы располагают между стропилами так, чтобы не нарушать строение стропильной системы. Над окном ставят коньковый элемент для организации правильного стыка двух скатов. Наклонные поверхности могут быть разные по квадратуре и иметь отличные друг от друга уклоны. Верхняя часть оконного навеса бывает купольной или шатровой формы.

Основание двускатного окна может располагаться в плоскости кровли или быть вынесенным на расстояние до 0,5 м. Во втором варианте потребуется дополнительное усиление балочной схемы дома. Если предусмотрен выход из слухового двускатного окна, конструируют смотровую площадку, которую выполняют в виде небольшого балкона с перилами.

Слуховое окно – что это?

Изначально такое окно задумывалось как способ вентилирования подкровельного пространства, но со временем стало одним из элементов конструкции крыши, который может одновременно выполнять несколько функций.

Придать «изюминку», оживить и украсить кровлю любого дома – это одно из назначений слухового окна, приобретённого им за долгие годы своей эксплуатации.

Изменяя внешний вид и свои габариты, окно стало вызывать разные зрительные ассоциации и получило множество оригинальных названий: «бычий глаз», «рот лягушки», «окно-щука», «дом гнома», «летучая мышь».

Когда дома в густонаселённых городах перестали вмещать всех своих жителей, то пришлось искать выход: как расширить жизненное пространство. И было найдено интересное решение этой задачи – устраивать в чердачных помещениях мансарды.

Одновременно с обустройством чердачных помещений у слухового окна появилась ещё одна важная функция – служить источником естественного освещения.

Таким образом, в результате всякого рода дополнений и изменений обычный «скворечник» на крыше стал архитектурной и конструктивно необходимой деталью устройства кровли и помещения, находящегося под крышей.

В дальнейшем для качественного выполнения слуховыми окнами всех добавленных с течением времени функциональных обязанностей, их стали устанавливать на определённых участках крышного пространства, которые расположены на южном направлении.

Когда слуховое окно устанавливается на обычном нежилом чердаке, и его основное назначение – это вентиляция пространства под крышей, то вместо рамы в проём может быть вставлена простая вентиляционная решётка.

Она позволяет слуховому окну максимально справиться с изначально возложенной на него обязанностью.

В результате чего в чердачном пространстве отсутствуют такие негативные явления как:

• конденсат, в который превращается тёплый воздух, проникающий под крышу из нижних этажей и резко охлаждающийся в подкрышном пространстве. При отсутствии должного вентилирования это явление не только пагубно сказывается на кровле крыши, но может оказать разрушающее воздействие на несущие конструктивные элементы и значительно уменьшить срок их безаварийной эксплуатации;
• образование грибка и плесени, которые при комфортных условиях вполне могут найти пути и перебраться в помещение, находящееся под чердаком. Иногда жильцы верхних этажей жилых домов длительное время пытаются справиться с черными пятнами в углах и под потолком в своей квартире, не находя истинной  причины этого явления. Но полностью решить этот вопрос им может помочь установка слухового окна – для дополнительного доступа свежего воздуха в подкровельное пространство.

Есть в установке крышного элемента под названием «слуховое окно» ещё одно значение, которое не лежит на поверхности, но имеет особый смысл для надёжности конструкции крыши и её эксплуатации при сильном ветре.

Только плоская кровля не подвергается давлению воздушных масс.

Оставленный без внимания фактор ветровой нагрузки может разрушить крышу, постепенно создавая вибрацию и расшатывая несущую конструкцию.

Разрушение может произойти и одномоментно, когда по причине большой скорости воздушного потока снаружи здания под крышей создаётся разряжение воздуха. Чем сильнее ветер, тем больше перепад давления вне кровли и под ней, а это в некоторых случаях заканчивается подъемом всей крыши наподобие взлёта воздушного шара.

Противостоять такому сценарию развития событий призвана установка в крыше слухового окна – на первый взгляд обычного вентиляционного проёма, а на самом деле конструктивного элемента, учитывающего сложные законы физики.

Именно это окно является тем клапаном, который при необходимости сработает и избавит подкрышное пространство от избыточного давления.

Технология установки слухового окна на крыше в видео:

Поэтапное устройство ендова (разжелобка) ↑

1. Воспользовавшись отвесом или длинным уровнем, точку пересечения ендова и конькового бруса люкарны сначала переносят на пол. 2. Строят горизонтальную проекцию таких элементов каркаса, как стропильный брус конька и ендова. Проекцию ендова получают, соединив между собой по прямой полученную точку и угол стены, коньковый брус, как горизонтальный отрезок в проекции будет тем же отрезком. 3. Определяют угол, образованный проекциям, и запиливают под него конец бруса ендова в нижней части. Такая операция обеспечит ее четкое примыкание к боковой стенке проема. 4. Угол этой стенки и брус конька соединяют шнуром, крепко натянув его. Теперь можно точно определить две величины: длину балки ендова и требуемый угол среза по нижнему концу. 5. Затем линия проекции стропила переносится на боковую стенку, на ее верхний брус, что позволяет выяснить, какой должна быть длина опорного стропила на нижнем участке. 6. Закончив замеры, приступают к разметке заготовки непосредственно на месте монтажа стропильной балки: ее режут по длине, с поперечных кромок под рассчитанными углами производят запилы и укладывают на свои места.

Особенности установка и устройства своими руками

Слуховое окно с двускатной крышей может быть закруглённым или островерхим.

Это не самая простая конструкция, но такое окно вполне можно сделать своими руками. Каркас делаем во время возведения стропильной системы. В чертеже вы предварительно должны обозначить месторасположение и точные размеры окна. Вы оставляете проём между стропил и начинаете возводить каркас.

Стропила, которые будут держать окно, нужно усилить и сделать дополнительные опорные стойки. Разметив стропила, монтируем на них балки (брус, сечением от 15 см) нужного размера. Располагаться они будут поперёк стропильных ног. Обычно нижнюю поперечную балку устанавливают вровень со стеной дома и на неё монтируют опорные стойки нужного размера (делая временные распорки).

Стойки нужно выставить строго вертикально и на одном расстоянии от карниза. Затем обе стойки жёстко скрепляем между собой верхним поперечным брусом. У нас получилась рама, в которую и будет устанавливаться окно. Монтируем продольные брусья, связывая раму со стропильной системой.

Ещё раз убеждаемся, что все запланированные размеры соблюдены и стойки стоят вертикально.

После этого устраиваем стропильную систему для крыши самого слухового окна. Затем мы занимаемся устройством «кровельного пирога», делаем обрешетку, возводим стенки слухового окна, надёжно герметизируем примыкания, настилаем кровельный ковёр и только после этого устанавливаем окно и доборные элементы.

При сооружении четырёхскатной вальмовой крыши лучшим вариантом будет устройство треугольных слуховых окон. Для них не надо возводить отдельного каркаса, их можно органично встроить в кровельную конструкцию, немного изменив стропильную систему для торцевого треугольного вальма (или двух).

Вам понадобятся две дополнительные мощные опорные стойки, в верхней части вальма вы просто делаете нишу с помощью двух поперечных брусов и треугольную раму, в которую затем вставляете окно. Это, конечно, только один вариант – в вальмовой крыше вы можете устроить слуховое окно любой формы. Встречаются конструкции таких кровель с окнами на всех четырёх вальмах.

На односкатной кровле лучшим вариантом будет монтаж обычного прямоугольного слухового окна с плоской крышей. Оборудовать такое окно можно даже ничего не меняя в стропильной системе – устанавливаем две стойки, прикрепив их к соседним стропилам. Затем соединяем их верхним поперечным брусом, и оборудуем плоскую односкатную крышу с помощью продольных брусьев. Уклон крыши над слуховым окном будет значительно меньше уклона ската и в этом случае нам потребуется тщательно уплотнить все стыки и сделать дополнительные водосточные желоба.

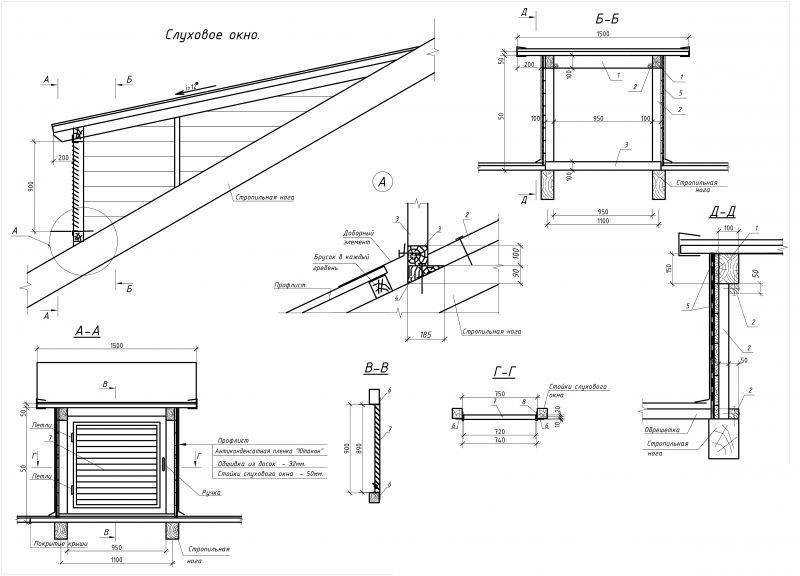

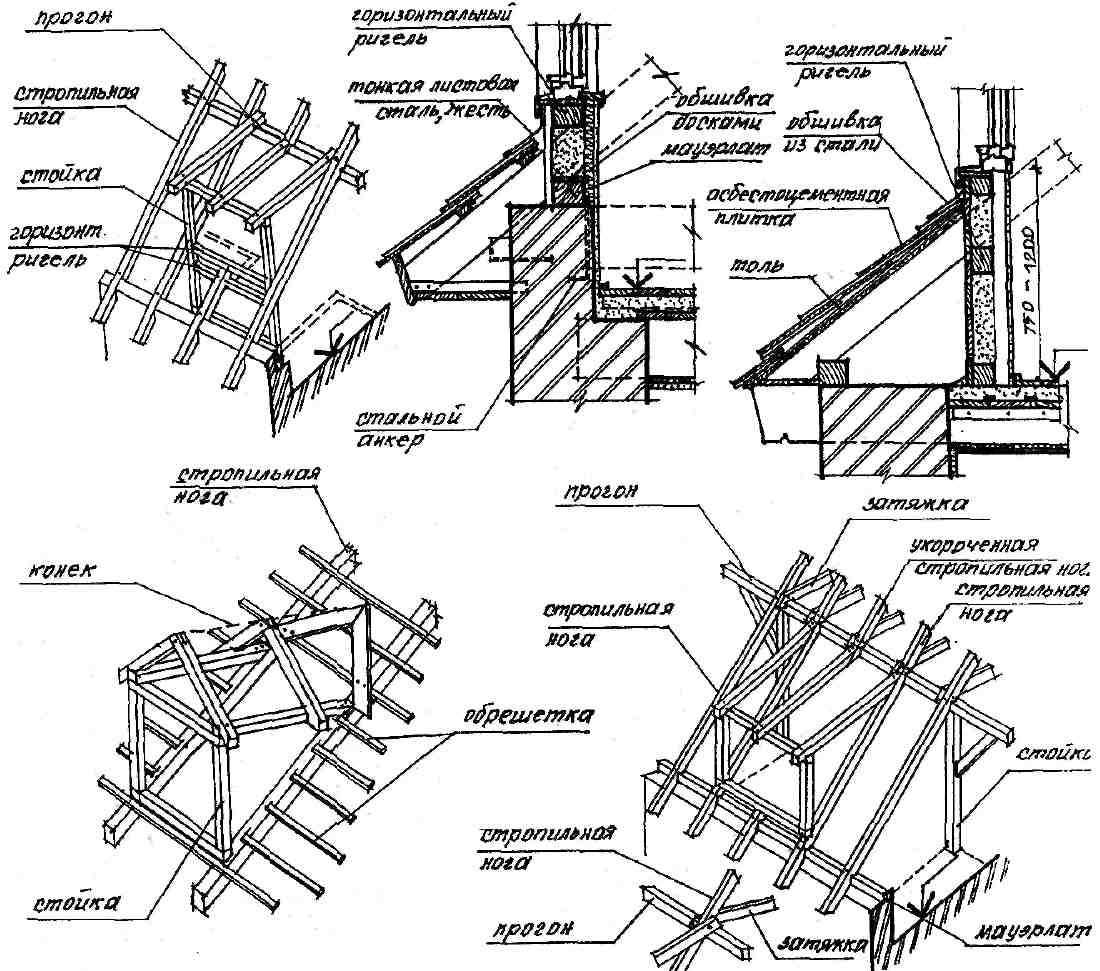

Чертеж и устройство узлов

Мансардные окна. Обычно такие окна крепятся между соседними стропилами. Любое из окон этого типа является преградой для водного потока и оборудовать такие окна можно только на достаточно «крутых кровлях» – с углом наклона больше 20 градусов.

Самому пытаться сделать такое окно не стоит – стоят они не слишком дорого, а современные технологии надёжно защищают фирменные окна от протеканий и от промерзания. Монтаж готового окна не представляет сложности – опорные пластины крепятся прямо к кровле. Фрикционные петли позволяют открывать окна даже во время дождя.

Основные требования, предъявляемые к слуховым окнам

Уклон крыши, на которой устанавливается слуховое окно (люкарна), должен быть не менее 35 градусов.

Потолочные балки, которые служат опорой для кровли, устраивают сразу над окном.

Врубки и врезки в стропила при устройстве каркаса слухового окна делать нельзя, все крепления производятся с помощью металлических кронштейнов, резьбовых соединений и скоб.

Стропила, на которые устанавливаются стойки, обязательно должны быть усилены.

Пои устройстве слуховых окон обязательно нужно посоветоваться со специалистами, чтобы подобрать конструкцию, наиболее подходящую для вашей кровли. Обязательно составьте предварительный чертёж и поинтересуйтесь, какие стандартные размеры есть у производителей окон. При работе на кровле соблюдайте необходимые правила безопасности, страхуйтесь и не работайте в одиночку. Любое слуховое окно можно сделать своими руками, главное не торопиться и тщательно продумать план работ.

Процесс изготовления

В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.

Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.

Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус.

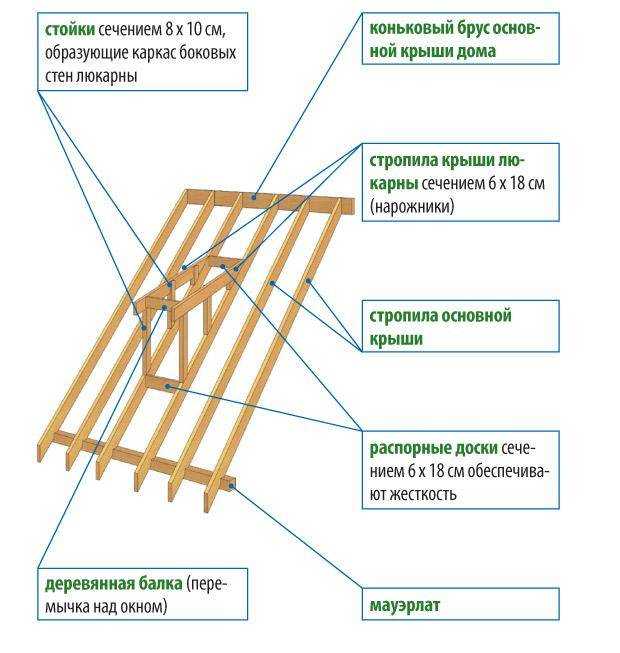

Схема сборки стандартного слухового окна

Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию

Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей.

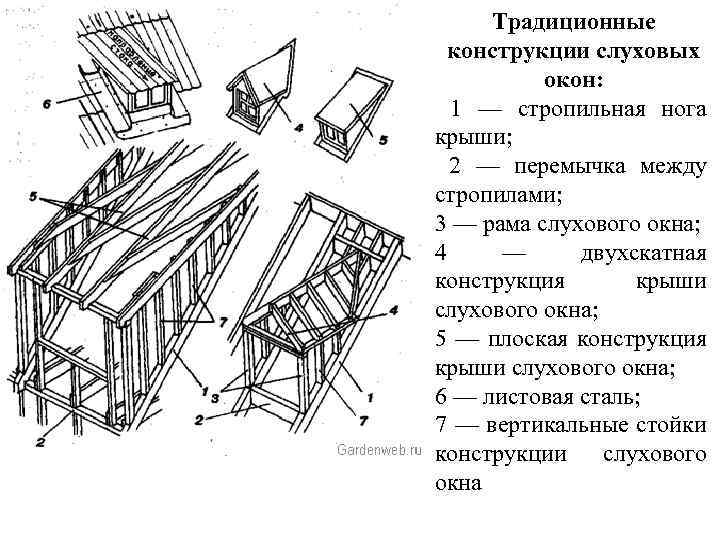

Конструкция дормера с квадратным фронтоном и двускатной кровлей

После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.

Треугольное слуховое окно

Небольшие треугольные или, как их еще называют, «остроугольные» слуховые проемы изначально использовали для вентиляции или как маленькие источники света для чердачного помещения на скатных кровлях. Треугольные люкарны часто можно встретить на исторических зданиях

При их проектировании важно, чтобы они не были слишком большими или слишком маленькими для органичного встраивания в основную концепцию. Угол наклона должен быть примерно таким же, как угол наклона основной крыши

Основная задача треугольной люкарны — впустить как можно больше воздуха и света в мансарду, при этом создание дополнительного пространство не является приоритетным. Преимущество заключается в возможности установки на более высоком уровне.

Треугольное слуховое окно

Рассмотрев основные виды люкарн, выделим, что жестких правил проектирования нет. Их расположение и размеры зависят от индивидуальных предпочтений проектировщика, актуальных новшеств в архитектуре

Очень важно определиться, какую функцию будет выполнять слуховое окно на крыше — декоративную или практическую. В любом случае, конструкция должна гармонично смотреться в общем плане здания, не располагаться слишком близко к коньку или карнизу крыши, а также к фронтонам (боковым сторонам)

Нужно выдерживать минимальное расстояние между двумя окнами — 0,8 м. Меньшее расстояние усложняет укладку кровельного покрытия и способствует образованию снеговых мешков.

Тонкости проектирования

Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.

После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:

Возможность обустройства. Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.

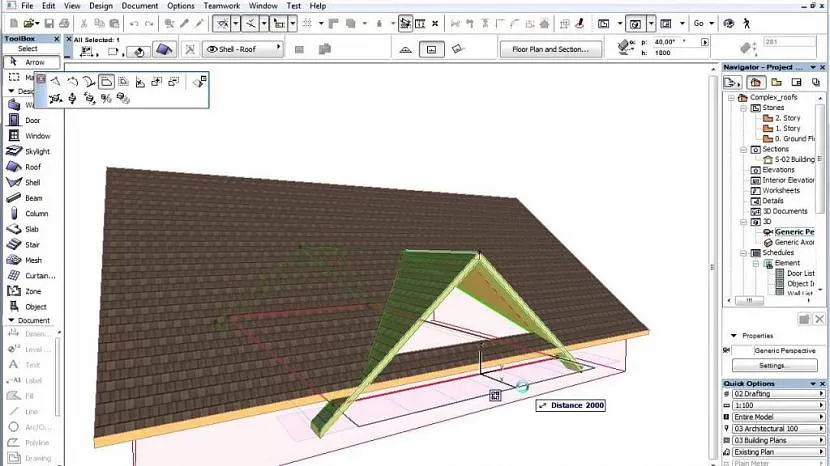

Создание проектаИсточник memphite.com

• Размер. Минимальные параметры проема — 1,2 на 0,8 м.
• Размещение. Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.
• Расположение на крыше. Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.
• Расположение нескольких окон. Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.
• Размещение мансардного окна. Расстояние проема до пола мансарды составляет не менее 1 м.

Видео описание

Об окнах для мансарды в следующем видео:

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru

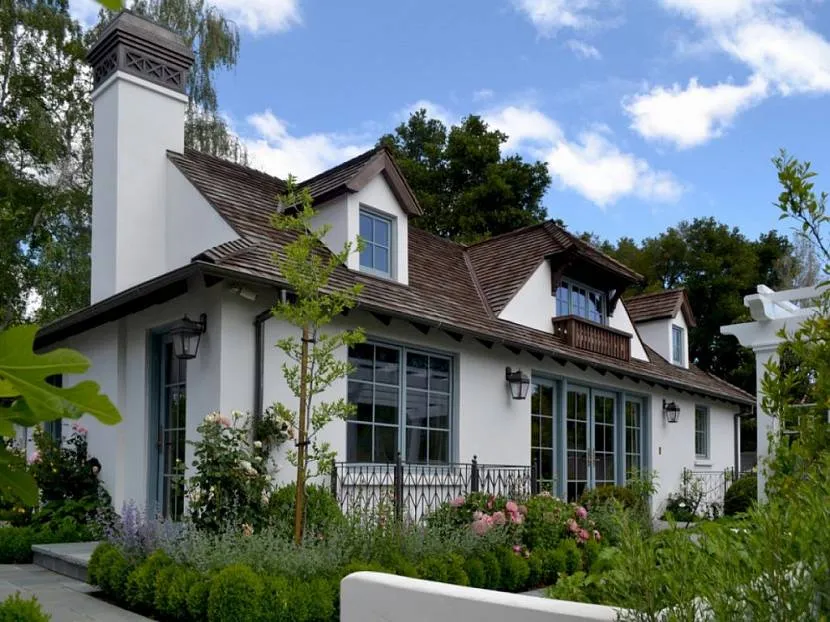

Дормеры в современном проектеИсточник makemone.ru

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

• Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.
• Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
• Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Видео описание

О несомненной пользе слуховых окон в следующем видео:

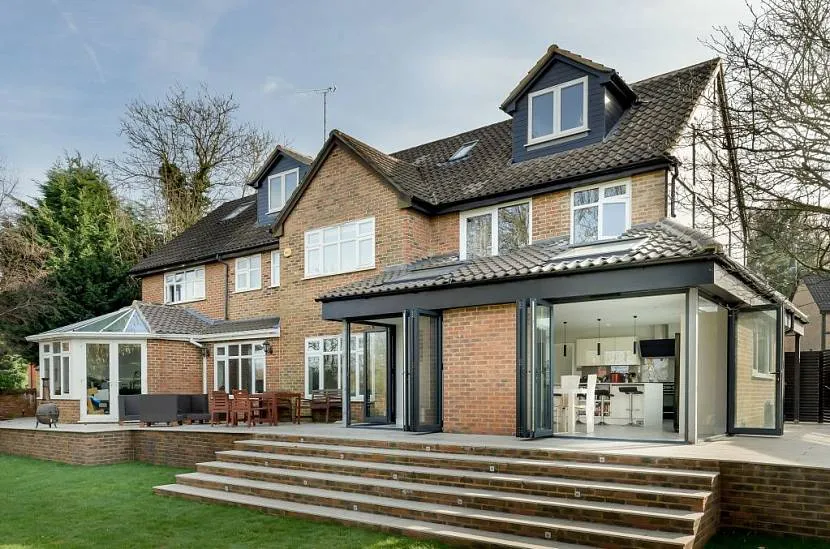

Дормеры — важная часть дизайнаИсточник houzz.com

Выбор типа окна и места установки

Параметры проема подбирают с учетом квадратуры мансардного помещения и промежутка между стропилами. Желательно, чтобы окно располагалось между стропилами.

Согласно принятым правилам, размеры такого окна должны составлять минимум 10% площади помещения. Его ширину нужно делать на 4 –6 сантиметров меньше промежутка между стропилами. Когда он чересчур маленький, например, 60 сантиметров, можно смонтировать рядом два окна, расположив их в соседних секциях.

На высоту установки влияет угол наклона ската и место нахождения ручки на окне. На крутых крышах оконный проем желательно разместить внизу, а на пологих – вверху. Для окна в данном случае оптимальное расстояние от пола составляет примерно 80 –130 сантиметров. Когда ручка будет вверху, оконную конструкцию монтируют на высоте 100 – 110, а если внизу — 120 –130 сантиметров.

Кроме этого, на высоту окна оказывает влияние тип покрытия кровли. К примеру, когда планируется монтаж керамической черепицы, нужно помнить, что резать ее нельзя. Окно в данном случае должно располагаться над черепицей. Если изделия листовые, в них можно в нужном месте вырезать отверстия. Кстати, чтобы окно не запотевало, не подвергалось обледенению, на нем не собирался конденсат, под ним располагают отопительный прибор.
