Шурфование грунта под кабели

Как самостоятельно определить степень пучения грунта

Чтобы «в домашних» условиях определить есть ли на вашем участке пучинистые грунты, то проще всего выкопать шурф (вертикальную выработку) глубиной около 2 м и подождать несколько дней. Если на дне вырытого шурфа не образовалась вода, то необходимо пробурить (для этого используется садовый бур) скважину еще на 1,5 м. Когда в скважине появится вода, при помощи планки замеряется расстояние от уровня грунтовых вод до поверхности.

Для определения типа грунта достаточно произвести визуальный осмотр почвы. На основе этих данных можно сделать примерные выводы о степени расширения земли в холодное время года.

Если грунт слабопучинистый, то УГВ будет находиться ниже расчетной глубины промерзания. Это значение напрямую зависит от типа почвы:

пылеватые пески – 0,5 м;
супеси – не более 1,0 м;
суглинки – 1,5 м;
глина – 2 м.

Если грунт относится к среднепучинистым, то уровень грунтовых вод будет находиться ниже глубины промерзания на:

0,5 м, если преобладают супеси;
1,0 м – суглинки;
1,5 – глина.

Если грунт сильнопучинистый, то УГВ будет ниже на:

0,3 м – если почва в основном состоит из супеси;
0,7 м – суглинка;
1,0 м – глины.

Если глина и суглинки расположены довольно близко к расчетной глубине промерзания почвы – это не самое лучшее основание под фундамент мелкозаглубленного типа. Однако, это не означает, что строить на таких почвах нельзя.

Как правильно устраивать шурфы

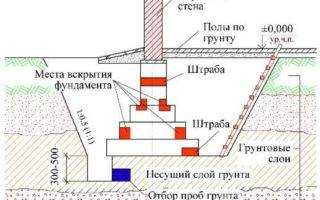

Шурф в разрезе

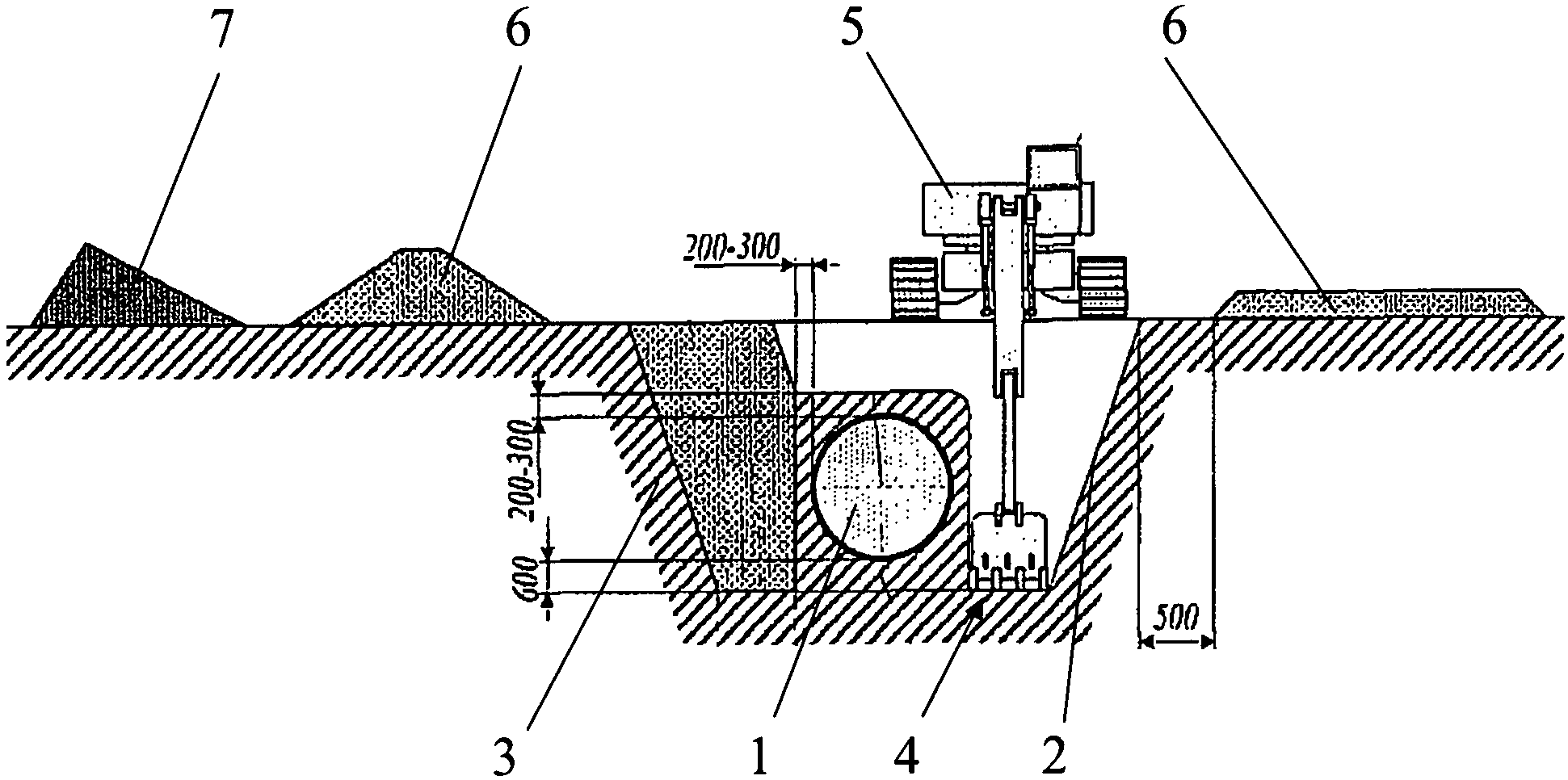

Шурф — это яма, которая оголяет стенку столбчатого, ленточного фундамента, бок монолитной плиты или часть коммуникационной магистрали. Проблемные участки становятся приоритетными при выборе расположения проходок. Длинномерные зоны исследуют в местах, которые не доставляют неудобства прохожим или соседям.

Количество разработок зависит от цели проверки опорных конструктивов:

реконструкция, которая не предусматривает увеличение давления, требует 2-3 контрольных по периметру дома, а также поблизости колон или столбчатых опор;
для устройства дренажа копают ямы во всех обводненных областях;
по одной скважине возле стен делают при заглублении подвала;
загруженные зоны шурфуют с внешней и внутренней стороны опор на наиболее опасных участках;
проверяют состояние основания дополнительных опор откопкой ям возле каждого их расположения;
обследуют деформации с устройством шурфов во всех нужных областях.

Внимание уделяют аварийным участкам фундамента или почвы. В этом случае 1 – 2 шурфа делают в надежных зонах для сравнения степени изношенности разных отрезков фундамента. Если надстройка этажей делается в отдельной части здания, проверяют основание будущей нагруженной области

Минимальная площадь дна канала составляет 1,25 м²

Если надстройка этажей делается в отдельной части здания, проверяют основание будущей нагруженной области. Минимальная площадь дна канала составляет 1,25 м².

Определение дефектов, вызванных ошибками при реконструкции зданий и сооружений

При проектировании реконструкции здания или сооружения нередко принимают ошибочные решения из-за неправильной оценки несущей способности грунтов основания под эксплуатируемым зданием или сооружением, состояние конструкций фундаментов и надземных частей здания. Поэтому до проектирования реконструкции здания необходимо выполнить инженерно-геологические и гидрогеологические изыскания в таком же объёме, как и при проектировании нового строительства. Кроме того, должно производиться обследование всех конструкций реконструируемого здания. Необходим прогноз поведения всех конструкций после возведения новых и в случае увеличения временных нагрузок.

Только выполнение всех этих работ, глубокий анализ полученных результатов позволит разработать решения, обеспечивающие надёжность здания после его реконструкции.

При проектировании и производстве работ по реконструкции здания должны разрабатываться и соблюдаться все необходимые меры по сохранению или минимальному нарушению состояния основания реконструируемого здания.

Если новый фундамент заглубляется ниже подошвы существующего, то необходимо устройство шпунтового ограждения. Открытый водоотлив из нового котлована, как правило, приводит к вымыванию частиц грунтадиз-по подошвы существующего фундамента и большим неравномерным осадкам последнего. В этом случае неминуемо появление трещин в конструкциях существующего здания.

Даже если вместо открытого водоотлива из котлована применяется водопонижение с помощью иглофильтров, из-за большой кривизны депрессивной кривой поверхности подземных вод следует ожидать неравномерные осадки фундаментов существующего здания (рис. 26).

Если при реконструкции здания в зимний период подвальные помещения оказываются с открытыми проёмами в наружных стенах, то может произойти промораживание грунтов ниже подошвы фундаментов. При наличии в основании пучинистых грунтов это вызовет деформацию фундаментов и надземных конструкций здания или сооружения.

Рис. 26. Схема деформации здания вследствие понижения уровня грунтовых вод: 1 — иглофильтры; 2 — уровень подземных вод до водопонижения; 3 — то же после водопонижения; 4 — котлован для нового здания; 5 — уровень подошвы фундамента существующего здания после осадки грунтового основания

При реконструкции часто устраивают новые входы в подвалы. При этом забывают, что подошва существующих фундаментов оказывается заглублённой на небольшую глубину относительно пола у нового входа, и грунты под подошвой старого фундамента могут быть проморожены в зимнее время. При наличии пучинистых грунтов это неминуемо приведёт к деформации фундамента и конструкций, опирающихся на него (рис. 27).

Рис. 27. Схема промерзания грунтов у входа в подвал: 1 — вход в подвал; 2 — подошва фундамента; 3 — граница промерзания грунтов

В зданиях старой постройки надо быть очень осторожным при решении вопроса о возможности углубления пола подвала.

Если нижняя часть фундамента выполнена из валунов в распор со стенами траншеи, то при обнажении этих участков в процессе углубления пола подвала происходит вывал валунов и разрушения фундаментов.

При углублении фундаментов меняется и расчётная схема работы фундаментов. В них увеличивается изгибающий момент от бокового давления грунта.

Если конструкция тела фундамента позволяет углублять пол подвала, то глубина подвала должна определяться расчётом, но в любом случае подошва фундамента не может приближаться к отметке пола подвала менее, чем на 0,5 м.

При строительстве дренажа недалеко от существующих зданий можно ожидать дополнительные неравномерные осадки их фундаментов в связи с уплотнением грунтов в основании при уменьшении их влажности. Очень опасно понижение уровня подземных вод рядом со старыми зданиями, стоящими на деревянных сваях или лежнях. Если уровень подземных вод опустится ниже головок свай или лежней, то они сгниют и здание получит большие неравномерные деформации.

Характерными ошибками при реконструкции являются:

отсутствие данных инженерно-геологических изысканий как при строительстве, так и при реконструкции;
недостаточно подробный анализ технического состояния фундаментов, несущих и ограждающих конструкций;
отсутствие данных о прочностных и деформационных характеристиках материалов несущих и ограждающих конструкций;
отсутствие данных об изменении расчётных схем несущих конструкций о нагрузках и воздействиях при последующей эксплуатации;
отсутствие проектов по усилению несущих конструкций, повышению жёсткости здания;
отсутствие контроля за качественным выполнением проектных решений.

Что такое шурфление грунта

Шурфление – выкопка ямы для отбора проб грунта или осмотра фундамента. Это обязательная часть работ при геологических исследованиях площадки, на которой разместится здание. Шурф представляет собой колодцеобразную вертикальную выработку круглого или прямоугольного сечения. Максимальная глубина – 20 м. Шурфление проводят в тех случаях, когда производство скважин экономически невыгодно (например, из-за труднодоступности участка доставить на объект буровые станки слишком дорого) или мощность исследуемой толщи невелика. Также выработка колодцеобразных ям предпочтительна при многообразии слоев в массиве грунта. Посредством шурфования можно детально изучить геологическое строение территории, взять пробы любого размера, сохранить естественную структуру и влажность образцов.

Как мы работаем

После заключения договора с заказчиком наша бригада оперативно выезжает на участок и приступает к выработке шурфа и отбору проб. Все мероприятия производятся в соответствии с СП 11-105-97.

На площадке, где будет сооружаться небольшой дом (длина не более 20 м в пятне застройки), должно быть 1-2 шурфа. Для зданий длиной 30-40 м делается не менее 2-3 разведочных ям. Но лучше прокопать 4 шурфа, под каждым углом будущего дома. Если наблюдаются сложные грунтовые условия (например, неоднородность массива, выступающие слои торфа или ила), число технических выработок должно быть не менее 5. Это позволяет составить более точную картину состояния участка и дать правильные рекомендации о конструкции фундамента.

Глубина выработки зависит от проектной глубины заложения фундамента. Размер шурфа делается таким, чтобы в яму мог легко попасть человек и, сев на корточки, свободно взять образцы грунта. Обычно роются круглые ямы диаметром 1-1,3 м и квадратные проемы не менее 1х1 м.

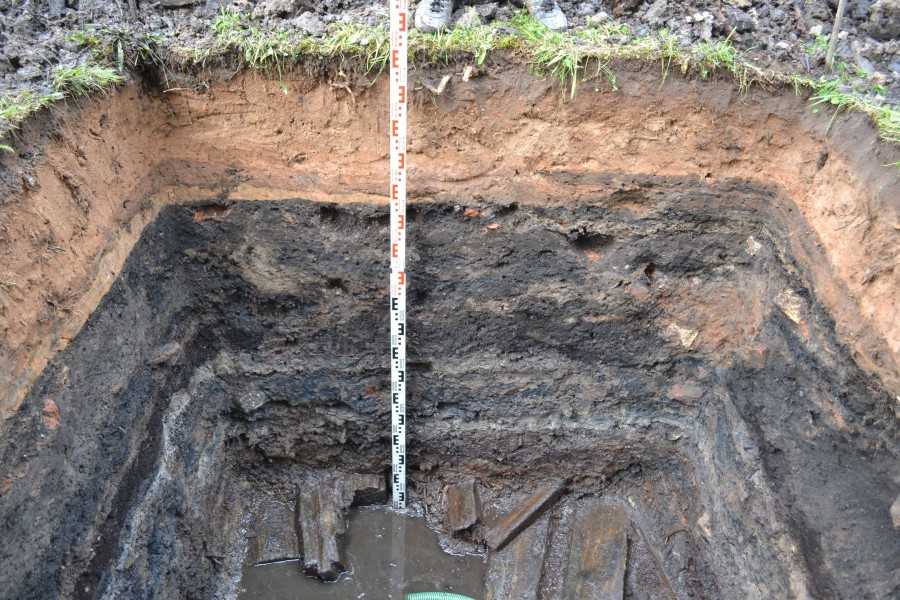

По мере заглубления в среднем через каждые 0,5 м (в неоднородном массиве) специалист берет пробу, маркирует ее и помещает в емкость. Впоследствии эти образцы отвезут в лабораторию для исследования прочностных характеристик. Если выработка делается в однородном грунте, отбор проб до глубины 5 м производится через каждый метр, а ниже – через 3 м.

Чтобы в шурф не попадали атмосферные осадки и не мешали определению уровня подземных вод, во время работ предусматривают специальную защиту (крышу или навес). Для предотвращения осыпания стенок в ситуации, когда яма роется в песчаном массиве, проводится укрепление почвы деревянными щитами или делаются более пологие откосы. Во влагонасыщенном грунте или глубоких шурфах применяется срубовое крепление. Это относится к прямоугольным выработкам. Круглые шурфы, так называемые дудки, обычно проходят в устойчивых горных породах, укрепление их стенок не делают.

Выемка земли на начальной стадии осуществляется с помощью лопат, впоследствии – подъемных механизмов. Специалисты ООО Центр экологических услуг для прокопки глубоких шурфов используют производительные буровые машины КШК-30 и КШК-40, оборудованные на прицепах к грузовикам ЗИЛ. Если инженерно-геологические изыскания проходят в скальных породах, шурфление производится буровзрывным методом.

После окончания работ делается обратная засыпка, с помощью трамбовок или проливкой водой осуществляется уплотнение грунта (при обследовании фундаментов) и его выравнивание.

Наши преимущества

В процессе прокопки шурфа наши специалисты ведут первичную геологическую документацию. В специальный журнал (или пикетажную книжку) вносятся данные о появлении грунтовых вод, делают зарисовки по стенкам и дну (для составления развертки выработки). Мы максимально ответственно относимся к оформлению бумаг по шурфлению. Ведь пикетажные книжки относятся к документам строгой отчетности. Каждый журнал или книжка оформляется в 2 экземплярах, сшивается, пронумеровывается и переплетается. Записи и зарисовки, сделанные в полевых условиях, копируются начисто в тот же день.

Стоимость работ по шурфлению в ООО Центр экологических услуг максимально прозрачна. Она зависит от количества точек и глубины прокопки, доступности и удаленности объекта строительства, доли ручного труда.

Варианты вскрытия фундаментов

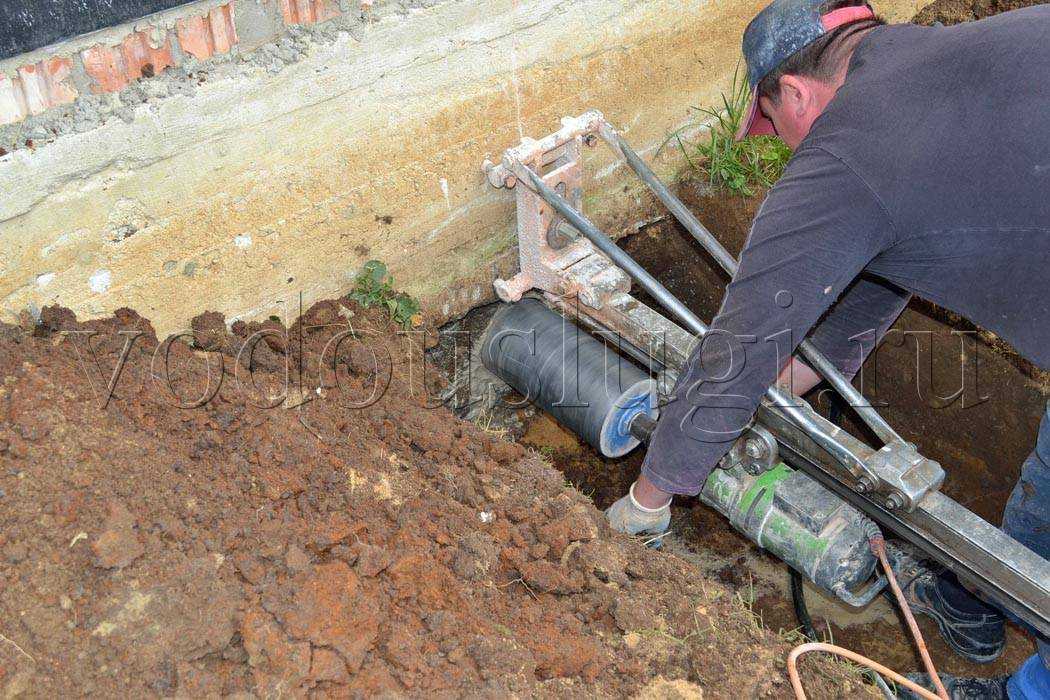

Одной из стенок шурфа, предназначенного для обследования ленточного фундамента, является вертикальная поверхность самой подземной конструкции. Для отдельно стоящих столбчатых фундаментов возможно три варианта их вскрытия:

двухстороннее – шурф выкапывается по двум смежным сторонам фундаментной железобетонной подушки;
угловое – яма располагается также с двух сторон, но не на полную длину граней подошвы фундамента, а лишь наполовину;
периметрическое – оголение конструкции производится с трех сторон полностью, а с четвертой – частично.

Двухсторонняя схема шурфования применяется в случае наличия в зоне выкапывания ям значительных осадочных деформаций, при асимметричной форме фундаментной подошвы, либо при рассмотрении возможности увеличения нагрузок на несущие конструкции после реконструкции объекта. Угловой шурф устраивают при одинаковых размерах сторон железобетонного основания в плане и отсутствия просадочных процессов. Для производственных строений учитывают, также, равномерность нагрузок от оборудования и недопустимость его демонтажа или перемещения на другое место в дальнейшем.

Выкапывание шурфа по периметру используют в критических ситуациях, когда требуется максимальный осмотр подземной части здания или доскональный анализ грунтовых условий. Но вскрытие фундамента, в этом случае, допускается производить не сразу по всему периметру, а только участками, составляющими длину не более полутора метров, иначе может произойти обрушение обследуемой постройки.

Нередки случаи, когда для небольшого по площади и этажности здания приходится выкапывать значительно больше шурфов, чем для огромного производственного цеха, имеющего схожие конструкции. Дело в том, что на процесс ответственного обследования в большей степени оказывают влияние конкретные условия, визуальные оценки, а также предварительные контрольные замеры и исследования, нежели человеческий фактор. Бывает, что при минимальной проверке выявляются значительные несоответствия подземной конструкции с технической документацией и даже предыдущими исследованиями. Тогда-то и требуются дополнительные изыскания.

Присутствие профессионалов и руководство инженеров при выкапывании шурфов необходимо для того, чтобы:

лишний грунт из-под фундамента не был случайно удален во избежание дополнительных просадок;
при подтоплении ямы могли быть быстро обследованы проблемные участки, так как при интенсивной откачке воды дополнительно вымывается порода, в том числе песчаная подушка;
специалист смог подкорректировать размеры шурфа для возможности выполнения более точных замеров;
были изъяты правильные пробы грунта и образцы материалов.

По окончании работ каждый шурф засыпается с послойным уплотнением. Далее, с внешней стороны восстанавливается отмостка по всем правилам, а изнутри – пол.

Какие находки попадаются при шурфлении?

Почти любой фундамент – это слоеный пирог. И на каждом слое находки соответствующие.

Сверху идет советский период с разного рода мусором, в том числе который туда попал при разрушении дома. Но если очистить его от крупного мусора, то в нем непременно будут находки.
Глубже идет слой позднеимперский. Попадаются уже кованые предметы: инструменты, орудия труда, хозяйственный инвентарь. Так же уже попадается красная керамика, ну и осколки посуды. Ну и конечно же монетки Николаев и Александров.
Более ранняя империя. От Петра I. Из сопутки идет тоже керамика, но уже серая, более старая. Окаменелые гнилушки и куски ржавого железа. И монетки здесь уже более интересные. И так же велик шанс найти какой-либо раритет.
Допетровский период. Разная чешуя. И этим все сказано.

Лопатой на шурфе махать следует аккуратнее. Часто в домовых ямах лежат целые бутылочки или царская посуда. Будет обидно, если вы неаккуратным движением фискаря их расколотите.

Не исключен случай нахождения закладушки с монетами. Ну или небольшого кладика. Чем богаче дом, тем естественно больше клад. Я так думаю, что шанс их нахождения в таких местах больше, чем в огородах или других местах. Даже если что-то было спрятано на чердаке, оно упадет!

Но приготовьтесь и много мусора покопать. Мне так вообще попалось кольцо от бочки. С такими то предметами монет не поищешь, они будут глушить все полезные сигналы.

Негативные моменты шурфования

Перед тем как решиться на обследование фундаментов путем выкапывания шурфов, необходимо понимать, что работы повлекут за собой определенные неудобства, которые могут коснуться не только хозяина строения, но и окружающих. А именно:

шум при разрушении отмостки или бетонного пола;
пыль и грязь;
появление влажности;
вероятность подтопления при несвоевременной откачке атмосферных вод;
повреждение гидроизоляции;
трудности в передвижении вблизи дома;
невозможность эксплуатации обследуемых участков.

Но, несмотря на трудности, необходимо понимать важность устройства шурфов, предусматриваемых для наглядного ознакомления с проблемами фундаментов и основания под ними. Неудобства, в этом случае, носят временный характер

Шурф фундамента — что это

В условиях плотной городской застройки сделать качественный ремонт основания очень сложно, особенно, когда неизвестна глубина залегания фундамента, его тип и размеры. В таких ситуациях порой невозможно вычислить точно и толщину основания. Поэтому, в процессе обследования и ремонта фундаментов применяется технология шурфования. Давайте вместе разберемся, шурф фундамента — что это?

Если говорить простым языком, шурф фундамента — что это, убрав все излишки из определения, получается глубокая круглая яма, выкопанная на максимально возможную глубину вдоль внешней или внутренней поверхности фундамента.

Обследование фундаментов с целью ремонта или реставрации предполагает множество выкопанных шурфов (до десятка и больше) вокруг которых концентрируется суть технологии шурфования.

Представив зрительно, шурф фундамента — что это, определим, как и где они выкапываются. Обычно шурфы располагаются с наружной стороны здания (сооружения) или изнутри. Их месторасположение определяется конструкциями самого объекта строительства, расстоянием до близлежащих зданий и сооружений, а также уровнем заложения подошвы фундамента.

В общем варианте, шурф фундамента — что это и когда без него обойтись нельзя, можно выделить две ситуации:

Когда проводится плановое обследование подземных конструкций;
В процессе проверки состояния фундамента и основания под ним при увеличении этажности здания; технической переоснастки производства; капитального ремонта, связанного с повышением нагрузок; появления значительных трещин на фасаде и перекосов проемов; развития недопустимых просадок; необходимости возведения близкорасположенных фундаментов.

Заметьте, что ни в одном из этих случаев без однозначного заключения специалистов о том, что объект строительства испытывает деформации, и происходит это из-за слабости основания или начавшегося разрушения фундамента, вопрос об использовании технологии шурфования не ставится. И только тогда, когда требуется провести обследование подземной части здания (сооружения), владельцу объекта рассказывается, шурф фундамента — что это и с какой целью он создается.

Количество шурфов и место их выполнения прописано в ГОСТе по обследованию фундаментов. В каждом конкретном случае специалистами определяются нужные места и необходимое количество шурфов, с учетом сокращения затрат заказчика.

В заключении, хотелось бы обратить внимание, что часто в требуемом техническом задании (ТЗ) на строительный и производственный заказ указывается условие — «изготовление и поставка фундамента». Некоторые клиенты с трудом представляют себе, шурф фундамента — что это, как взяться за устройство фундамента и с какой позиции лучше и выгодней отдать заказ на его строительство: с технической или с экономической

В этом вопросе нет готовых решений, так как фундамент — это строительная продукция, у которой нет величины запаса в готовом виде, поэтому величины, выраженной в днях поставки продукции к заказчику тоже не может быть.

Производство на заказ с обязательствами по поставкам и срокам доставки возможно для металлоконструкций, объемы которых определены самим заказчиком. Быстрое строительное производство фундамента возможно только при наличии всех компонентов, представления необходимых условий для его устройства, исполнения правил и строительных технологий, сглаживания негативных моментов. То есть при комплексном обслуживании клиента «под ключ». Таким образом, когда в качестве целях заказа указывается единовременное условие: «изготовление и поставка фундамента», выразить точную величину в днях без уточнения условий технического задания (ТЗ) на строительство, будет трудно.

По остальным вопросам строительного производства, изготовления ЛМК и ЛСТК или устройства фундамента «под ключ», можете звонить нашим консультантам по телефону 391 251-82-82, которые более подробно вам расскажут, шурф фундамента — что это. Ждем заказов!

Как найти место для шурфа?

У каждого кладоискателя имеются свои подходы и приемы которые помогают ему определить место, где стоял дом в старину. Если жилье советского периода легко определяется по большому количеству мусора и битого кирпича, то с царскими апартаментами всё намного сложнее.

На участках 18-19 века зачастую сложно сориентироваться по причине того, что не видно четких фундаментных границ. Перед вашим взором может предстать небольшой холмик без каких либо намеков на былую жизнь. Но если копнуть лопатой вглубь, то можно увидеть характерные подсказки в виде мелкого кирпича (засыпки) битой керамики, чугунков, сажи, глины и древесины.

Как правило, на месте старых поселений земля рыхлая и штык лопаты ныряет хорошо

Стоит также обратить внимание на растения. Зачастую на самом доме растёт крапива, колючки и разный сорняк

В каком месте нужно шурфить?

Опытные кладоискатели рекомендуют шурфить бугры (места где стояли дома). Ведь именно там сокрыто больше всего монет из разряда потеряшек.

Еще один интересный факт: со слов опытного кладоискателя в 90% случаев на территории двора 18-19 века, имелась выгребная яма или погребок. Конечно, рельеф имеет свойство меняться, но некоторые вещи остаются неизменными. На месте царского дома почти всегда заметна характерная возвышенность, а на месте погребка – небольшая впадина.

Строения царского периода могут разниться, но что касается погребков, то они чаще всего находились на заднем дворе. Главный вход в жилой дом был от улицы и кладоискатели рекомендуют закладывать шурф с парадного входа. Ведь именно у порога сконцентрированною больше всего монет потеряшек. Что касается тайничков, то их наоборот прятали на заднем дворе и в самих погребках.

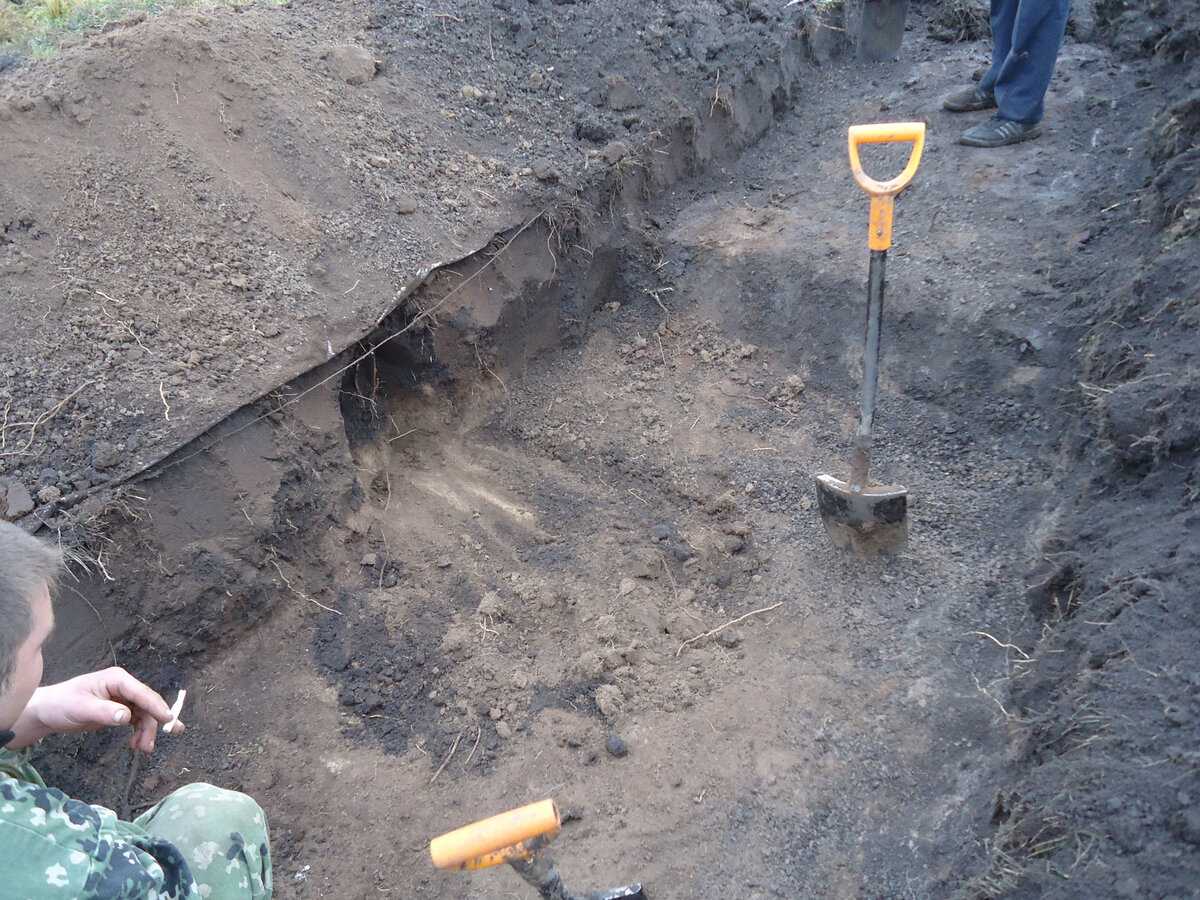

Как правильно шурфить?

У опытного искателя шурф аккуратный и после него не остается видимых котлованов. Углубившись на несколько штыков, и сделав характерные ступени, кладоискатель тщательно прозванивает вскопанную землю. Докопавшись до так называемого материка (твердой земли) искатель смещается дальше, а землю кидает в уже вскопанную яму тем самым скрывая следы своих работ.

Хабар)) фото автора

Подбивая итоги хочу напомнить, что шурф – это занятия трудоемкое. Не каждому под силу перелопатить тонну земли. Но всё же у шурфа есть ряд определенных преимуществ.

Раскапывая апартаменты царского периода у поисковика есть шансы найти крупную заначку. Если в полях чаще всего нас преследуют мелкие какалики, то на местах можно поднять монету крупного номинала. Начиная от серебряных рублей, заканчивая полноценными золотыми червонцами.

А на этом всё. Для вас старался Сергей – автор канала Золото под ногами.

Наша справка:

Лечебные сапропелевые грязи или сапропели – разновидность целебных грязей (пелоидов). Представляют собой иловые отложения пресных водоемов, имеют преимущественно органический, а не минеральный состав. Распространены в лесной, тундровой и лесотундровой зонах. В России представлены в Сибири и на курортах Увильды и Кисегач в Челябинской области.

Основные показания для применения сапропелевой грязи:

Заболевания органов опорно-двигательного аппарата
Гинекологические заболевания, в том числе бесплодие
Кожные заболевания и проблемы дерматологического характера
Болезни нервной системы

Для чего необходимо обследование подземных конструкций

Проблемы с подземной частью проявляются трещинами на внутренней или наружной поверхности стен. Иногда заклинивает двери из-за перекоса коробки, причем случается это в определенной части дома. Изменения говорят о деформации строения, что случается из-за разрушения основания. Шурфование или шурфление делают, чтобы выяснить причину.

Во время капитальной реконструкции здания нагрузка на грунт может усилиться, поэтому обследуют состояние фундамента, для чего выполняют выемку земли рядом с основой строения. Иногда хватает изучения технических чертежей и пояснительной записки (если постройка новая), но в большинстве случаев этого недостаточно. Старые здания нельзя реконструировать без осмотра опорных конструкций.

Ситуации, когда надо шурфить:

надстройка мансарды и верхних этажей в доме, устройство обзорных площадок;
техническое перевооружение предприятия;
капитальный ремонт стен и перекрытий с увеличением нагрузок на основание;
появление трещин, перекосов в строении, просадок фундамента;
строительство соседнего здания, расположенного близко к существующей постройке.

Деформации опорных конструкций появляются из-за намокания от почвенных жидкостей, канализационных утечек, прорывов близко проходящего водопровода. Фундамент разрушается от недостаточного уплотнения земли при засыпке, при вымывании грунта или сдвиге слоев в результате пучения.
