Как правильно сварить распашные ворота на забор из профильной трубы своими руками

Технология изготовления фундамента

Схема фундамента для откатных ворот. Верхняя плоскость швеллера – это условный «ноль» конструкции ворот. От положения этой плоскости (выше или ниже дороги) зависит дорожный просвет.

После того как будут выполнены расчеты размеров фундамента, необходимо выкопать яму своими руками, которая будет соответствовать им. Затем опустить в нее арматурный каркас. При этом ширина передней части каркаса должна немного смещаться от края проема. А высота верхней выступающей части должна заглубиться на 10 см ниже поверхности земли. Сам же каркас должен располагаться строго в горизонтальной плоскости и быть надежно зафиксированным. При заливке не должно произойти его смещения. Когда каркас будет зафиксирован, яму следует залить бетоном примерно на 2/3 высоты и подождать, пока он отстоится, чтобы стать прочным.

Теперь можно приступать к установке трех поперечных швеллеров между частями арматурного каркаса, которые выступают.

Затем они привариваются к арматуре, и все заливается оставшимся бетоном и оставляется для выдержки. В летнее время будет достаточно 5-ти дней, а в зимнее – потребуется не менее 12-ти. В результате выполненных манипуляций должен получиться фундамент с тремя поперечными швеллерами, расположенными на 5-6 см ниже, чем уровень проезжей части, и абсолютно ровный.

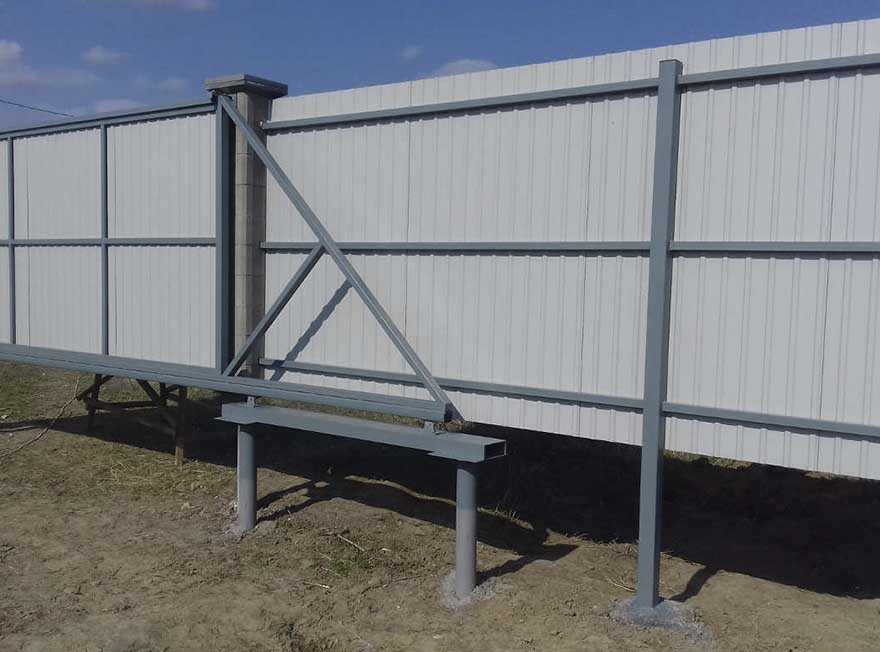

Каркас фундамента для откатных ворот изготавливается из швеллера и арматуры (уголка).

Далее фундамент для ворот своими руками требует приваривания основного швеллера и швеллера привода. Для этого требуется на основание из установленных швеллеров уложить основной швеллер и расположить его на линии, по которой будет происходить открытие откатных ворот

Важно учесть толщину ворот для того, чтобы не расположить швеллер чересчур близко к забору, иначе ворота не смогут двигаться и будут цепляться за столбы. Выставили – можно приваривать к основанию

Дальше будем варить швеллер, предназначенный под продолжения привода.

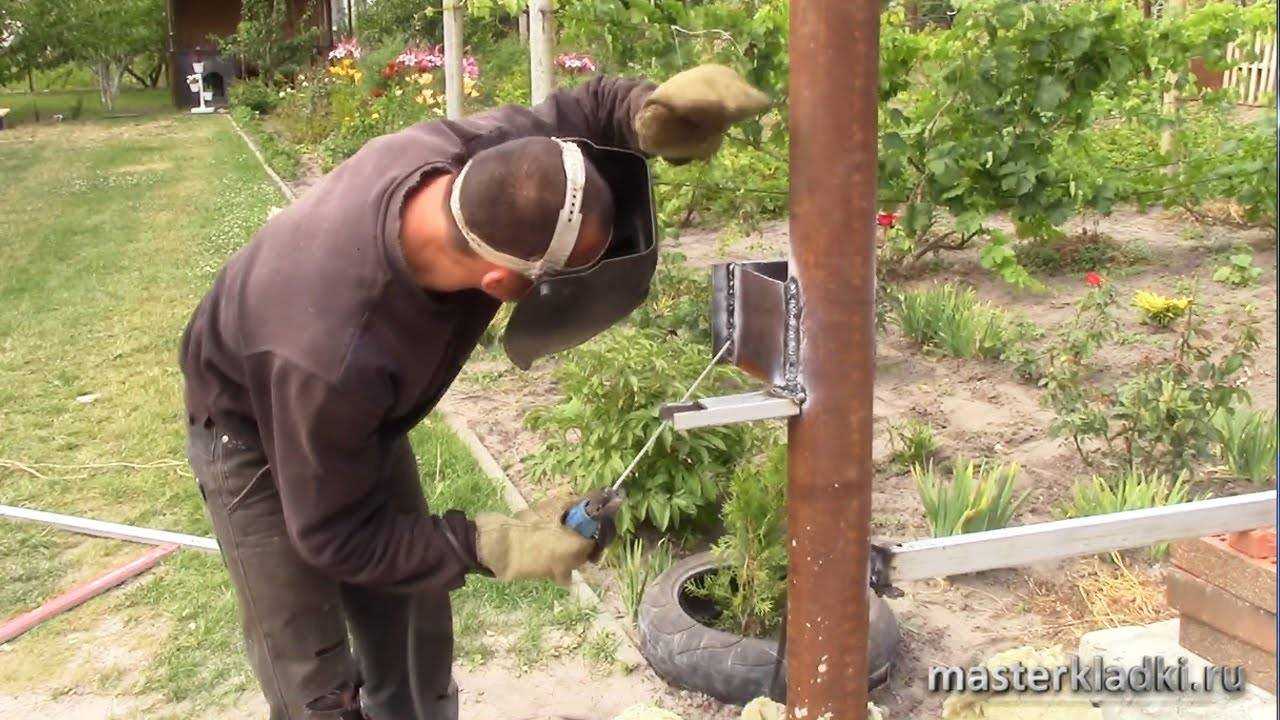

Для этого в верхней части столба нужно установить металлическую закладную

Важно учесть, что делать это нужно с той стороны, с которой расположен фундамент для откатных ворот, сделанный своими руками. Если вы забудете про эту закладную, то верхняя часть столба разрушится или при монтаже скобы, или во время эксплуатации

Рекомендуется связать и сварить закладную с арматурой колонны или с внутренним наполнением столба для того, чтобы фундамент для откатных ворот был более прочным. То, что осталось открытым от фундамента, можно перекрыть керамической или тротуарной плиткой. Благодаря этому фундамент, сделанный своими руками, прослужит намного дольше.

Разметка ямы под фундамент

В грунте, рядом с забором выкапывается траншея П образной формы для установки каркаса глубиной не менее 1600 мм, шириной не менее 400 мм.

Важно правильно разметить яму, поэтому это вынесено отдельным пунктом, чтобы все было понятно. Для начала следует в стороне от откатных ворот, вдоль забора, начиная от края проема, отложить расстояние, которое будет равно расстоянию половины ширины проезда

Затем от плоскости забора нужно отступить примерно 40-50 см в сторону территории. Сделав это по всей длине отрезка, вы получите периметр ямы, который необходим для того, чтобы сделать бетонное основание своими руками.

В том случае если заборные столбы не могут использоваться в качестве опоры для откатных ворот, то рекомендуется сделать яму с противоположной стороны проема под ответный столб. Эта яма должна располагаться так, чтобы столб, установленный в ней, примыкал изнутри к линии проема и не зауживал проем.

Разновидности опор

Срок службы деревянных столбов редко превышает 10 лет

Какие столбы нужны для ворот, определяет владелец участка на этапе возведения забора в целом. Их выбор полностью зависит от материальных возможностей и художественного вкуса хозяина.

Деревянные столбы

Самый дешевый вид опор. Используют их крайне редко, что обусловлено малым сроком службы, который редко превышает 8-10 лет. Перед установкой опоры тщательно обрабатывают антисептиком или медным купоросом. Как правило, деревянные столбы применяют при обустройстве временных заборов с воротами для въезда строительной техники на территорию участка.

Асбестоцементные столбы

Железные опоры для ворот служат долго, но устанавливать их нужно в бетон

Считаются неплохим материалом для столбов при обустройстве различного вида заборов. Они недороги и достаточно прочны, абсолютно не подвержены гниению. Однако их широкому распространению мешает ряд недостатков, среди которых основным считается сложный монтаж. Для крепления элементов ограждения необходимо придумывать и самостоятельно изготавливать крепежные элементы (обхваты, хомуты и пр.). Столбы нужно устанавливать в ямки с хорошей дренажной подушкой и закрывать сверху чем-то вроде зонтика. Это предотвратит попадание внутрь труб воды, которая при замерзании разрушит столбы.

Металлические столбы

Наиболее востребованы при возведении заборов. При должной антикоррозионной обработке практически не имеют недостатков. Металлические столбы технологичны в монтаже, способны прослужить длительное время и при этом не подвержены разрушениям при воздействии резких климатических изменений.

Опоры из бетона

Самые дешевые и прочные — это бетонные столбы

Изготовление бетонных столбов редко заказывают на домостроительных комбинатах. Чаще всего их изготавливают своими руками непосредственно на площадке, которая огораживается забором. Столбы получаются прочными, а главное дешевыми. Однако их изготовление – процесс длительный и трудоемкий.

Кирпичные опоры

Столбы из кирпича конструктивно представляют собой забетонированную трубу, которую впоследствии обкладывают кирпичом. Такие опоры требуют как минимум мелкозаглубленного фундамента, который надежно связывает их между собой и предотвращает вероятность перекоса

Использование, например, клинкерного кирпича придаст столбам дополнительную прочность, что немаловажно при обустройстве ворот, и значительно улучшит внешний вид всего участка

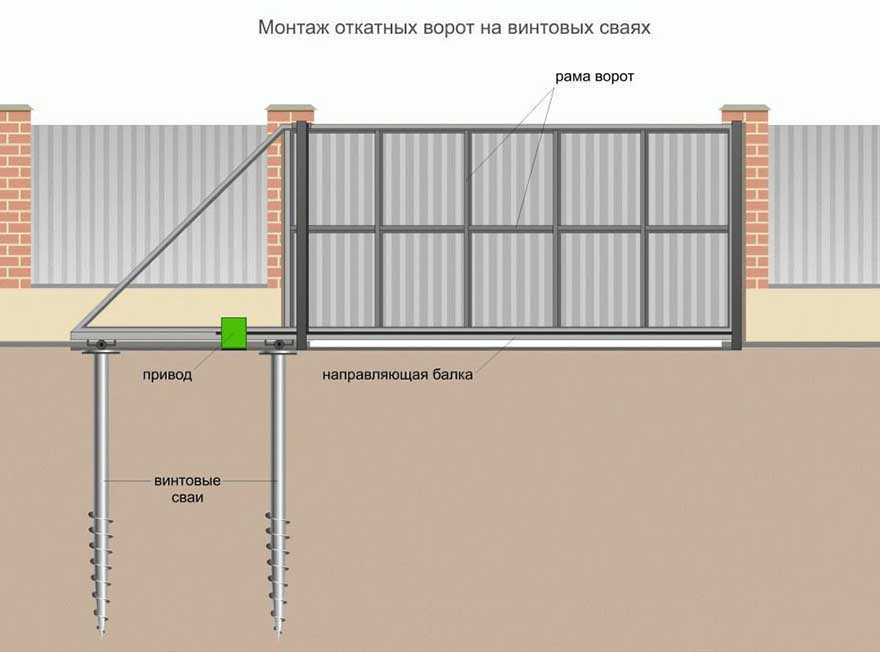

Как осуществляется установка свайно-винтового фундамента

Необходимо сделать расчет количества свай. Считается, что для монтажа откатных ворот длиной 6 м необходимо применять 3 опоры. Схема их расположения отличается, в целом весь фундамент строится по иному принципу. Необходимости в земляных работах нет – достаточно вырыть небольшие углубления под сваи, оптимальное значение – 0,5 м. Определить глубину фундамента можно по тому же принципу – с учетом уровня промерзания почвы, но можно взять за основу стандартный размер – 2,5 м. Этого достаточно даже в северных регионах, где грунт сильно промерзает зимой.

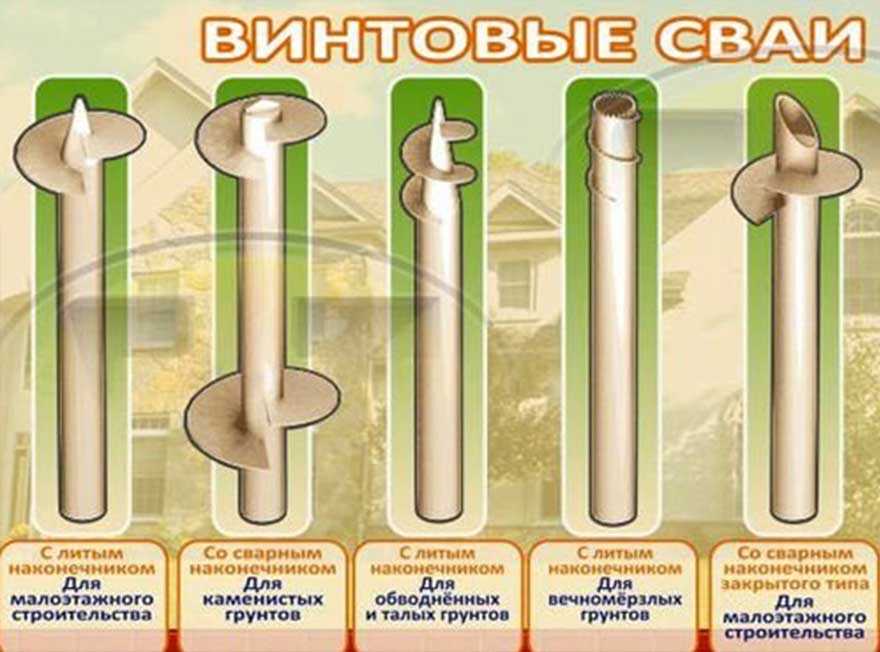

Как выбрать правильные сваи на фундамент

Важно должным образом подойти к вопросу покупки опор. Подходящий тип – с покрытием (лучше использовать окрашенные сваи)

Это позволит защитить опоры от негативного воздействия влаги. Нужно учитывать, что погружение сваи на несколько метров ниже поверхности почвы приводит к повреждению защитного покрытия. Чем оно менее прочное, как цинковое, тем сильнее нарушается. Другие параметры:

• длина соответствует глубине фундамента, т. к. сваи практически полностью погружаются в землю, оставляют лишь малую часть над поверхностью почвы;
• выбирают полые сваи;
• толщина станок – 4 мм;
• чем меньше сварных швов на изделии, тем выше его прочность.

Узколопастные сваи подойдут для плотных грунтов, которые сильно промерзают, широколопастные – для неустойчивых.

Составить предварительную схему монтажа

Продумывают, где будут располагаться опоры: под закладной деталью, как минимум 2 сваи, остальные выполняют функцию столбов. Две опоры предусматривают по краям проема. Такая схема обеспечит достаточную надежность конструкции. Фундамент сможет удержать подвижное полотно, если делать такую конструкцию.

При помощи садового бура сделать углубление в 0,5 м

Вводить сваи в грунт легче, если точки их расположения уже намечены. Для этого используют садовый бур. В данном случае не понадобится песок и гравий, чтобы засыпать ямы. Сваи самостоятельно делают отверстия в грунте, плотно заводятся в него. Так что сам принцип строительства фундамента для откатных ворот своими руками отличается.

Вкрутить сваю и посмотреть за ее ровностью

Выполнив предварительную разметку территории с помощью садового бура, переходят к работе со сваями. Используют разные способы для этого, но в любом случае нужно проверять положение опор. Они должны быть установлены строго вертикально. Уклон в этом случае недопустим, т. к. негативно скажется на качестве готовой конструкции.

Вкручивание проводят с помощью рычага

Если диаметр свай небольшой – до 90 мм, их можно вкручивать своими руками. Для этого используют систему рычагов. Работу выполняют двое. Третий определяет ровность сваи. Более массивные опоры (до 108 мм) вводят в грунт с помощью специальной техники

Важно помнить, что при самостоятельном выполнении работ в процессе вкручивания постоянно возникают помехи, т. к

на глубине в грунте могут находиться камни, старые корни и др.

Произвести обрезку, чтобы сравнять с уровнем земли

Если не удалось найти в продаже сваи нужной длины, после ввинчивания осуществляется обрезка излишка. Обычно оставляют небольшую часть над землей. Это обеспечит свободное движение воротного полотна, конструкция не будет задевать грунт. Высота возвышающегося участка зависит от рельефа, перепада уровней и пожеланий владельца участка.

Залить цементной смесью полость сваи

Палые опоры заполняются бетоном. Это позволяет решить задачи:

• повышение прочности: сваи находятся под постоянным давлением, полые опоры лучше выдерживают нагрузки, чем те, что содержат бетон;
• бетонирование свай изнутри способствует их утяжелению, что создает дополнительное противодействие силам пучения, которые постоянно воздействуют на опоры.

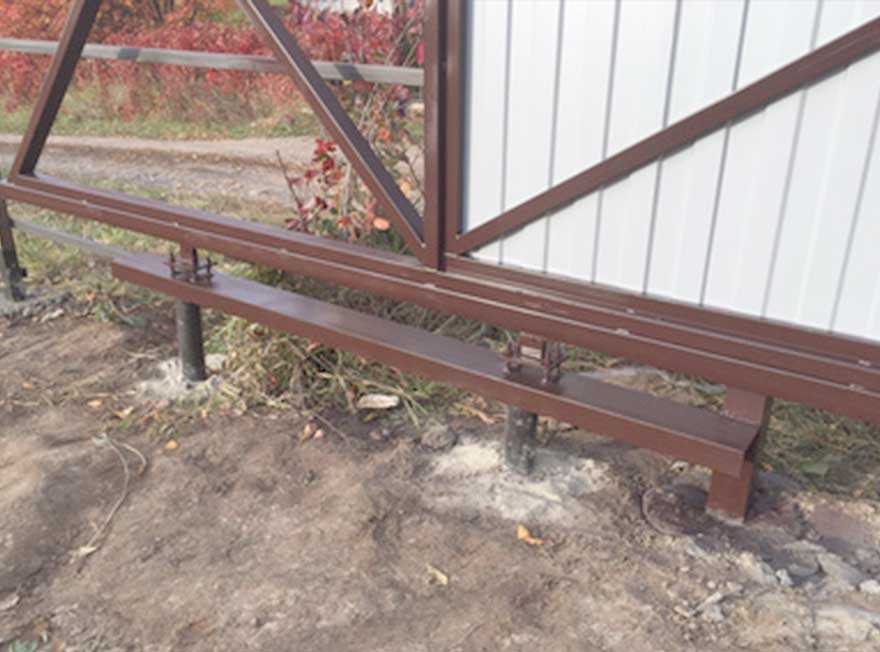

Прикрепление и сварка оголовков

Чтобы на сваях можно было закрепить швеллер, на верхушках крепят оголовки. Это изделие, сечением соответствующее опоре, а с другой его стороны располагается пластина, для повышения прочности она фиксируется ребрами жесткости. Прикрепление оголовков осуществляется посредством сварки. Перед началом работ проверяют качество швов. Они должны быть без наплывов и просветов, равномерными. Следует также начать ухаживать за опорами – оголовки окрашивают с нижней части. Верхушка же должна остаться без покрытия, т. к. здесь приваривается закладная деталь.

Как правильно сделать?

В принципе, сам процесс включает в себя все те же операции, которые входят в закладку фундаментов любого типа:

1. Подготовка траншей или скважин.
2. Изготовление и закладка армирующего каркаса.
3. Заливка бетонного раствора.

Конечно, устройство фундамента для откатных ворот (сооружаемого своими руками ) это несколько отличительных особенностей, связанных в первую очередь с установкой закладной. По сути, закладная деталь – это металлический профиль, по которому будет перемещаться откатные ворота. А точнее, ролики, на которые упирается воротное полотно.

Поэтому, возвращаясь к вопросу, как правильно сделать фундамент, надо сразу оговаривать, какой стальной профиль использовать для закладной, и как его правильно укладывать в подготовленную траншею. Чаще всего для этого используется швеллер. Одна из полок которого и будет плоскостью для перемещения роликов.

Длина закладной должна, как минимум, равняться ширине воротного проема или длине самих ворот.

Установка столбов

Столбы (а это могут быть железобетонные сборные стойки или сваренные в «коробочку» 2 горячекатаных швеллера) устанавливают по центру предназначенных для них углублений в днище.

Необходимо убедиться, что опоры погружены до земляного основания, пройдя полную толщу подсыпки

Столбы важно установить строго вертикально, для чего контролируют положение конструкции отвесом, а лучше — «уровнем»

Стойки необходимо зафиксировать в правильно выверенном положении, для чего готовят небольшое количество бетонной смеси (достаточно столб на 10-12 см внизу залить бетоном).

Пока смесь не застыла, еще раз проверяют вертикальность каждой стойки, после чего на уровне верха армокаркаса закрепляют положение посредством деревянных клиньев, кирпичей и т.п.

Через пару часов идеально выставленные и закрепленные внизу бетоном столбы готовы к процедуре заливки всего массива.

В случае, если на стойках планируется установить светильники, камеры видеонаблюдения, или если ворота открываются специальными механизмами с электроприводом, то необходимо до бетонирования заложить и закрепить в нужном положении требующиеся элементы:

• Гофрорукава;
• Гильзы из стальных труб;
• Закладные детали.

Закладные детали, предназначенные для приварки корпуса механизма открывания, чаще всего выполняются в виде пластины. Чтобы обеспечить сцепление с бетоном, к пластинам приваривают отогнутые стержни, а еще надежнее прикрепить эти «усики» к стержням арматурного каркаса.

Типы бетонирования столбов

Тип бетонирования столбов определяется архитектурным замыслом и необходимой капитальностью ворот и забора в целом. Бетонирование опор для ворот может быть частичным или полным.

Подготовка раствора

Для заливки столбов понадобится бетонный раствор, который можно приготовить своими руками. Для этого понадобятся следующие компоненты:

• портланд-цемент марки не ниже М-250;
• вода;
• гравий;
• песок.

Все составляющие смешиваются в таких пропорциях:

• цемент – 1 часть;
• вода – 0,5-1 часть;
• гравий – 3-4 части;
• песок – 2-3 части.

Для получения качественного бетона нужно, чтобы все ингредиенты соответствовали определенным требованиям.

• Срок хранения цемента должен соответствовать указанному на упаковке.
• Цемент должен быть сухим и рассыпчатым. Наличие слипшихся комков не допускается.
• Песок должен быть промытым и просеянным. Инородные включения (глина, грунт, мусор, и пр.) не допускаются.
• Гравий должен быть промытым, без включения частиц грунта и мусора. Должен иметь однородный фракционный состав.

Бурение отверстий

Подготовка ям для установки столбов – наиболее трудоемкий процесс. Легче всего делать их при помощи мотобура, который легко справится с этой задачей даже на глинистом грунте. Если такого оборудования нет, используют садовый (ручной) бур, хотя трудоемкость работ увеличится в несколько раз.

Основными параметрами ям являются их глубина и форма. Глубина пробуренного отверстия должна превышать глубину промерзания грунта, которая может составлять от 1,2 до 1,8 м.

Чаще всего столбы устанавливают в обычное цилиндрическое отверстие. Однако на сильно переувлажненных грунтах понадобится цилиндрический шурф с расширением в нижней части. Получить его можно, используя специальную насадку. При ее отсутствии придется пробурить отверстие большего диаметра и забетонировать опорную подошву столба. Только после этого лишнее пространство засыпают землей.

Как правильно установить столбы для ворот

Ворота — важная часть ограды. Через них осуществляется вход на территорию, ввоз необходимых вещей. Они выполняют не только защитную и пропускную функцию, но также выступают в качестве элемента ландшафтного дизайна

Поэтому так важно установить аккуратные, презентабельные полотна и столбы для ворот, которые подчеркнут стиль оформления участка

По жесткости конструкции различают столбы под ворота:

• интенсивной эксплуатации. Входная конструкция часто представляет собой изделие с массивными створками, запирающимися на засов/электронный замок. Проем при этом составляет 5-8 м, а вес створок — от 0,5 до 4 т. Такими воротами оснащают промышленные, торговые базы. Опоры к ним должны обеспечить устойчивость и ровность расположения створок;
• периодического использования. Они выступают больше в роли ограждающей, чем защитной конструкции и оснащаются цепью или шлагбаумом. Стойки для них не должны соответствовать каким-либо повышенным требованиям, кроме обеспечения прочности и работоспособности входной группы.

Какие столбы для ворот выбрать по материалу изготовления? Наиболее распространенными являются:

• металлические опоры. Профильная или круглая труба для столбов ворот имеет небольшой вес. Она может быть установлены 1 человеком или 2 людьми без применения спецтехники. Для повышения сопротивляемости входной конструкции на металлических столбах ржавчине, опоры изготавливают из оцинкованной трубы или закрепляют в грунте путем бетонирования;
• железобетонные стойки. Они подходят для небольших входных конструкций, через которые не проходит габаритный транспорт. Причина в том, что данные опоры плохо переносят механические повреждения, постоянные нагрузки;
• каменные/кирпичные столбы для ворот. Подобные стойки выглядят аккуратно, презентабельно, но обладают теми же недостатками, что и железобетонные. Усилить кирпичную опору можно при помощи металлической трубы, проходящей внутри ее, анкерных креплений в кладке;

деревянные стойки. Это первые опоры, которые стал использовать человек при сооружении ограды, но со временем они были вытеснены более современными, износостойкими материалами. Из-за невысокой несущей способности, подверженности гниению, порче насекомыми, потребности в регулярной дополнительной обработке, древесина в качестве стоек для ворот применяется очень редко.

Монтаж закладной

Для откатных ворот, которые используются на территории загородного дома, допустимо использовать швеллер No 16 или No 20 и связанный с помощью электрической сварки с ним каркас. Каркас будет выступать в качестве основания для приварки роликов установки автоматических устройств, входящие в комплект поставки. Если, под руками нет швеллера, то допустимо использовать другой металлопрокат, например, уголок 100х100 или сваренные между собой швеллеры NoNo 8 – 10.

Во время работы надо помнить о том, что – швеллер No 20 необходимо уложить вплотную к основному (опорному) столбу. Швеллер No16 укладывают на расстоянии 50 мм от опоры. Перед тем как залить бетон в яму необходимо усилить П-образную раму и связать ее стальными прутками. Размеры каркаса должны иметь чуть меньшие размеры чем котлован. Первую опору устанавливают вровень со столбом, который ограничивает проем ворот.

Материалы и инструменты

Перед началом работ требуется подготовить инвентарь и саму площадку. С территории нужно убрать лишний мусор, корневища деревьев, кусты, траву и другие препятствия, которые могут помешать работе.

Пригодятся такие инструменты:

• тачка для вывоза мусора;
• мешки;
• рулетка;
• уровень;
• удлинитель;
• лом;
• бур;
• лопата;
• дрель;
• бетономешалка;
• болгарка.

И требуется приобрести такие материалы: вода, цемент, песок, щебень.

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Задать вопрос эксперту

Хороший цемент имеет маркировку М 500 или М 400, ниже лучше не брать. Песок должен быть чистым и не содержать частей глины и чернозема. Щебень подойдет мелкой и средней фракции.

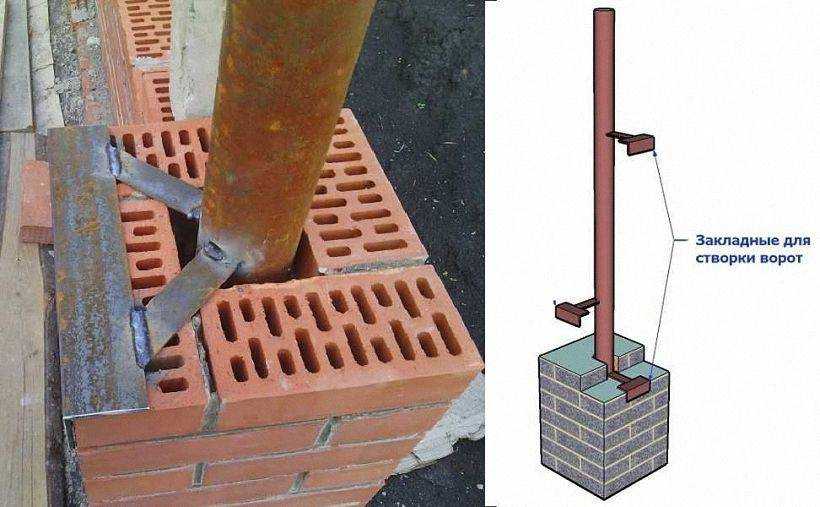

Закладные для ворот

Количество закладных, а также толщина металла зависит от веса воротной створки, закрепляемой к столбу. Влияет на количество и параметры закладных также тип ворот (сдвижные, распашные и т.д.). Толщина металла подбирается, начиная от 3 мм, впрочем, в данном случае экономить не следует.

Для изготовления закладных элементов может применяться несколько разновидностей металлопроката: уголки, швеллеры, трубы. Размер закладного элемента и форма проектируется так, чтобы швеллер выступал за пределы кирпичной кладки.

Если вы сомневаетесь, что сможете сразу правильно сварить конструкцию, сделайте в опорной трубе и в швеллере отверстия, а затем просуньте в них прутья, составляющие основу закладной. Потом приварить все части друг к другу будет легче.

Нижнюю пару закладных размещают на высоте в 0,3 м от фундамента. Положение верхней пары определяется по верхнему краю воротного полотна (она должна располагаться на 0,3-0,4 м ниже, чем верхний край будущих ворот). Положение средней пары получают, разделив расстояние между верхней и нижней частью закладной пополам.

Подготовка к проведению работ

Для изготовления качественных столбов понадобятся следующие материалы:

• большая доска (обрезанная)+ специальный брус – для возведения опалубки;
• труба диаметром 10 см;
• песок;
• угол (10/10 см);
• сварочный аппарат;
• болгарка;
• инструменты для плотницких работ;
• цементный порошок.

Как устанавливаются стойки

Монтаж начинается с подготовки бетонной смеси.

Установка стоек

Рекомендованный материал – марка М-200. Также следует обязательно сделать армирование. Оно придает бетонному покрытию нужную прочность.

Инструкция такова:

1. «Вооружиться» штыковой лопатой, выкопать квадратную яму необходимого размера. О нормативах для таких ям можно узнать в СНИПе. Для того чтобы максимально облегчить себе работу, можно использовать не лопату, а ручной бур. Он хорошо подходит для работы на сыпучем, легком грунте, который имеет нормальную влажность. При работе на глиняной почве он не применяется.
2. Радиус сделанной ямы должен быть равен стороне квадрата для квадратной лунки. Оптимальный размер «гнезда» — 40/40 см.
3. Глубина нижней части фундамента должна располагаться ниже уровня, на котором промерзает грунт. Оптимально – на 20 см. Для того чтобы обезопасить себя от ненужных рисков, нужно сначала выкопать яму, глубина которой составляет 1,2 метра.
4. Если грунт отличается сложностью, применяется ленточный фундамент. Глубина и ширина – 100 см/30 см соответственно. Под каждый из столбов требуется выкопать более глубокое отверстие. Там, где устанавливается столб, нужно будет сделать «гнездо». Его размер должен быть больше, нежели ширина ленточного фундамента.
5. На следующем этапе проводится армирование фундамента. Для этого используется стандартная строительная арматура. Ее диаметр варьируется от 1,0 до 1,6 см. Армирование должно быть каркасным и непрерывным.

Столбы с фундаментом

Как установить столбы с фундаментом? Бетонирование – важнейший этап работ. Благодаря этому срок службы конструкции увеличивается в несколько раз.

Также опоры, выполненные из металлоконструкции, обретают великолепную защиту от коррозии.

Бетонирование – полный способ При полном бетонировании инструкция такова:

1. Сначала готовится площадка. На всех участках бетонирования срезается плодородный слой, снимаются корни растений.
2. При помощи бура выполняется нужное отверстие. Если возникает необходимость, выполняется маленькое уширение. Это обеспечит защиту фундамента от выталкивания. Такое может произойти в результате морозного пучения.
3. Разметить участок (желательно делать это по периметру). В плане обозначаются места установки опоры. Если почва сильно повреждена, в радиусе 500 см вокруг монтажных работ необходимо убрать грунт. В ямы засыпается песок.
4. Следующий этап – подготовка металлических столбов. Их нужно тщательным образом очистить от ржавчины. Обязательным этапом является обрабатывание их специальным, сильным антикоррозийным составом.
5. Хорошо, если используется сварочный аппарат. С его помощью осуществляется сварка двух поперечных прутов. На этом фоне опора приобретает нужную устойчивость.
6. После установки в лунку столбов, происходит их фиксация при помощи раскосов. «Вооружившись» уровнем, нужно уточнить расположение (вертикальное) столбов. Если возникает нужда, производится выравнивание.
7. Следующее действие – заливка раствора (цемент). Для этого используется старое ведро, не имеющее дна. Если заливается смесь щебня и цемента – отлично. Если выбирается этот вариант, требуется сперва тщательно смешать все компоненты. Затем смесь заливается в котлован. Когда заливается раствор, необходимо будет проверить вертикальное расположение опор.

Бетонирование – частичный способ Инструкция при частичном бетонировании (оно актуально при монтаже легкой конструкции. Уровень грунтовых вод — невысокий) выглядит так:

1. Разметить территорию.
2. «Вооружиться» кувалдой, вбить в землю опоры. Если грунт определяется, как тяжелый, его нужно высверлить буром. Диаметр столбов при этом будет больше, нежели диаметр воронок.
3. Выровнять опоры по отвесу. Залить образовавшееся пространство цементной смесью.

После установки столбов можно будет навесить на них каркас из створок. Этот процесс осуществляется с применением петель. Образовавшийся в результате зазор обеспечивает свободное открывание и закрывание ворот. Благодаря ему ворота остаются в рабочем состоянии даже тогда, когда столбы немного смещаются.

Избежать возникновения серьезных неполадок можно, используя по всему контуру ворот жесткую раму.

Если ворота очень тяжелые, возникает необходимость в заливке сплошного фундамента. Он выполняется в виде буквы «Н». Обязательное условие – поперечная планка по горизонтали должна быть хорошо вытянута.

Требования к столбам

Ворота на столбах

По жёсткости к столбам все ворота можно разделить на группы:

• Ворота, которые запираются на засов, электронный замок; ворота с тяжёлыми створками; ворота, которые могут подвергаться повреждениям от проезжающихся грузовиков.
• Ворота, которые запираются на цепь или шлагбаум.

Изделия первого типа обычно ставят там, где требуется часто их открывать и закрывать – например, при въезде на крупную торговую базу. Обычно такой проезд имеет значительную ширину – около пяти метров.

А в некоторых случаях — и больше, для того чтобы могли спокойно разъехаться две машины, до восьми метров в ширину. Створки в этом случае могут весить от 500 кг до четырёх тонн.

Да, и в частном доме многие захотят иметь у себя ворота, которые закрываются на электронный замок – их можно будет открывать и закрывать, не выходя из машины или просто посмотреть из окна, кто приехал и открыть ему ворота, не выходя из дома.

Ворота на цепи

Ворота, запирающиеся на цепь, не предъявляют каких-то особых требований к жёсткости столбов.

Цепь, хотя и не обеспечивает достаточно надёжной защиты от проникновения, всё-таки будет являться препятствием для проникновения воров.

Здесь будет достаточно обеспечить достаточную прочность столбов самих по себе – ведь при использовании ворот всё-таки не исключена вероятность, что их заденут прицепом при въезде.

Не лишним будет также обеспечить ремонтопригодность столбов. Шлагбаумы также не предъявляют каких-то особых требований к столбам. Исключение – электронные шлагбаумы с фиксацией балки при опускании на упоре.

В этом случае к столбам предъявляются те же требования, что и у ворот первого типа. Кроме того, они должны быть прочнее – шлагбаум при въезде проще не заметить в темноте, чем закрытые ворота. Недостаток ворот, запирающихся на цепь – открывать и закрывать их придётся вручную.

Приблизительная стоимость

Рассчитывая смету, которая требуется для сооружения опор из кирпича, необходимо знать общую стоимость стройматериалов и работ (если нанимаются строители). Точный расчет произвести сложно, так как все зависит от способа укладки кирпича. Приблизительная цена кирпичных опор (высота – 2,1 м, ширина – 380х380 мм) с учетом материалов составляет около 9000 руб.

Монтаж в частном секторе

Разнообразие видов и вариативные способы заполнения пролетов калиток и ворот позволяют подобрать самый подходящий материал для определенного участка и ландшафтного дизайна территории.

Эскиз крепления распашных ворот к закладным

Правильно залитый фундамент и качественно произведенные работы по укладке столбов сделают надежными установленные конструкции, которые смогут прослужить более 50 лет.

Основные этапы монтажа

Окончательное закрепление деталей

Чтобы правильно осуществить все работы, нужно сначала тщательно просчитать размеры, массу створок, чтобы трубы выдержали ворота. После всех расчетов, выполняется установка опорных столбов. Этот этап является одним из важнейших. От него зависит, насколько надежными будут ворота. Для опор применяют швеллеры или двутавровые балки. На них и будут привариваться ворота.

В какой последовательности нужно выполнять сварочные работы? Если петли выбраны прямые, то лучше сначала приварить ту часть, которая будет закреплена на самих воротах, пока они уложены еще на земле. Затем ставят полотна с зазорами возле столбов, прихватывают низ петель к столбам. Затем одевают их на приваренные нижние части петель и на весу пытаются открыть створку.

Если створки открываются хорошо, делают еще пару прихваток на петлях. После этого ворота закрывают и подставляют что-то под них, чтобы в процессе приваривания петель створки не провисли. Шов сварки кладется снизу вверх. Дают петлям остыть, после чего открывают створки, снова кладут под них подставки и приваривают петли с внешней стороны опять снизу вверх. После приваривания петель швы зачищают с помощью болгарки.

Процесс сварки петель

Перед сваркой петли подготавливают, очищают от ржавчины и жира, смазывают солидолом или другим подобного рода смазывающим составом. Это поможет избежать спекания петель в ходе сварки изделий с основанием дверного полотна или ворот.

Теперь приходит пора разобраться с тем, как приварить каплевидные петли к основанию. Стоит сказать, что сначала фурнитура приваривается к полотну ворот, после этого – к опорным столбам. Этот процесс должен сопровождаться постоянным контролем качества швов, от состояния которых зависит надежность дальнейшей конструкции.

Приварив петли, обработайте поверхность с помощью болгарки, зачистив ее.

Каплевидная гаражная петля – современный вариант фурнитуры, использующийся для крепления на гаражные, входные двери, калитки и ворота. Каждый может столкнуться с необходимостью работы с такой деталью, потому стоит изучить хотя бы особенности таких изделий.

Подготовка к работе

Кладка столба на основе арматуры и бетона

Первым этапом при возведении столбов служит определение их количества. Обычно расстояние между конструкциями должно составлять 3 метра. Но если протяженность участка 150—200 метров, показатель должен составлять 4 метра.

Чтобы сделать кирпичный столб, мастеру потребуются:

• штыковая  лопата;
• емкость для бетонного раствора;
• оцинкованные ведра для гравия и щебня;
• шпатели и мастерок;
• бур;
• арматурные прутья;
• подмостки для кладки кирпичей на высоте;
• перчатки из ткани;
• отвес;
• строительный уровень;
• шнурка;
• бетономешалка.

Также потребуется молоток–кирка. При помощи инструмента кирпичу придается нужный размер. Для более точной подгонки элементов чаще прибегают к использованию болгарки.
