Монтаж водопровода из полипропиленовых труб: в квартире и частном доме

Рекомендации по эксплуатации парника

Чтобы парник из труб полипропилена служил долго надо правильно за ним ухаживать:

• если парник не капитальный, то его лучше демонтировать на зимний период;
• после демонтажа все элементы необходимо помыть и просушить;
• хранить детали парника следует в защищённом от атмосферных осадков месте;
• ежегодно надо делать дезинфекцию специальной жидкостью или газом, можно использовать серную шашку, после чего его на один день нужно закрыть, чтобы погибли все паразиты.

Кроме того, если парник из поликарбоната, то:

• около него нельзя разводить костёр, так как этот материал боится огня;
• мыть парник укрытый таким материалом нужно обычной водой, с добавлением не агрессивных моющих средств, лучше хозяйственного мыла;
• мыть рекомендовано не в жаркую погоду, так как это плохо скажется на покрытии;
• осенью следует осматривать постройку на наличие трещин, при их обнаружении они замазываются герметиком;
• если парник остаётся на зиму, то внутрь надо накидать много снега, это защитит листы от повреждений, а также укрепить саму конструкцию.

При правильном уходе за парником, он прослужит вам долго, и не будет требовать дополнительных вложений.

Как видите, сделать своими руками на участке парник, используя полипропиленовые трубы дело несложное, и обойдётся не дорого.  Зато, наличие такого сооружения значительно увеличит ваш урожай и повысит его качество.

Способы монтажа

Приборы и устройства

Комплектующие для труб из полипропилена

Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен  и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.

Для труб из полипропилена выпускается большое количество комплектующих

При их покупке важно выбирать детали от того же производителя, что и трубы

Муфты

Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.

Переходники

Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у  двух противоположных концов элемента разный.

Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.

Уголки

Как известно, полипропиленовые трубы сгибать нельзя. Поэтому для выполнения необходимых при монтаже поворотов производитель выпускает специальные соединительные детали, согнутые под углом 90° и 45°.

Уголки могут оканчиваться отверстиями под трубы или же иметь резьбу, как внутреннюю, так и внешнюю. К примеру, такие детали используются для монтажа смесителя. При этом они могут быть как двойные, так и одинарные.

Некоторые домашние умельцы утверждают, что не нужно усложнять и использовать уголки. Ведь полипропилен – пластик и его можно согнуть. Они нагревают трубу до температуры размягчения и сгибают ее так, как им нужно.

Действительно, согнуть деталь очень легко, но нужно понимать, что при этом в ней происходят неприятные изменения: истончается стенка на внешней стороне изгиба. Это существенно сократит срок службы трубы и приведет к ее прорыву.

Запорный шаровой кран из полипропилена устанавливается в водопровод при помощи пайки

Крестовины и тройники

Так называются элементы, предназначенные для соединения трех или четырех труб одновременно, что нередко требуется для монтажа водопровода. Выпускаются в самых разных вариациях: с различными по размеру диаметрами отверстий, с фитингами под трубы других видов, к примеру, под металлопластик или медь, с внутренней и внешней резьбой различных размеров.

Обводы

Так называются особым образом отформованные изгибы, которые используются для обведения трубы вокруг какого-либо небольшого препятствия. При этом желательно, чтобы расстояние от трубопровода до стены было минимальным. Обвод вваривается в разрыв на участке водопровода так, чтобы лежащие до и после него отрезки трубы были прямыми.

Кроме этих комплектующих выпускаются и другие элементы. Среди них заглушки, использующиеся для перекрывания ненужных ответвлений водопровода, специальные шаровые краны для полипропиленовых трубопроводов.

Для закрепления труб к стене применяются особые клипсы, которые подбираются под диаметр детали. Могут быть одинарными или двойными. Специалисты советуют выбирать трубы и комплектующие одного производителя. Так будет меньше проблем при монтаже, и система получится более качественной.

Для труб ПП всех размеров выпускают широкий сортамент соединительных деталей, позволяющих в быстром темпе провести монтаж пластикового контура и при необходимости подсоединить его к металлическим веткам

4 этап. Монтаж нового водопровода

Пример выполнения сварки трубы с фитингом на стенде

Итак, приступаем к самой интересной части всей этой «эпопеи». Заранее подготовьте все необходимые инструменты, запаситесь удлинителем(если он может пригодиться) и конечно же терпением. Монтаж водопровода удобнее всего выполнять вдвоем с напарником. Но если привлечь к работе в доме не кого, вполне можно справиться и своими силами.

На втором этапе этой статьи мы определились, что лучший вариант для водопровода — пластиковые трубы, которые придется соединять при помощи специального аппарата для сварки пластиковых труб(утюга).

1. Для начала нарежьте пвх трубы для начального этапа сборки водопровода и подготовьте необходимые фитинги и краны. Монтаж водопровода стоит начинать «от стояка».

Очень важно учесть при нарезке труб, что какая-то часть трубы будет вставляться в фитинг(удлинитель или уголок). Поэтому заранее, при помощи линейки измерьте насколько труба входит в фитинг и с учетом этого отрезайте трубу(обычно это 4-5 мм)

Тут действует основное правило домашних мастеров — «Семь раз отмерь один раз отрежь». Спешка может привести к отклонению размеров от плана.

Сварка пластиковых труб «утюжком»

Тщательно ознакомьтесь с инструкцией к вашему сварочному аппарату(утюжку), т.к. некоторые особенности каждого из них могут отличаться. Соберите аппарат согласно инструкции, установите насадку нужного размера(в зависимости от диаметра используемых труб).

Для тех, кто не любит читать инструкции, мы подготовили видео:

2. Зачистите концы свариваемых труб от грязи и стружки(если резали трубу ножовкой по металлу). Срез должен быть ровным и чистым.

3. В инструкции к вашему сварочному аппарату уточните, в течение какого времени нужно нагревать соединительные части, и когда все станет понятно включайте аппарат.

4. Обязательно оденьте термозащитные перчатки(обычно они есть в комплекте со сварочным аппаратом), т.к. малейшее прикосновение голыми руками к «утюжку» даст сильный ожог.

5. Когда «утюжог» нагреется до нужной температуры(обычно на это укажет индикатор), в одну руку берите трубу, а в другую фитинг. Одновременно с двух сторон вставляйте трубу и фитинг в разогретую насадку почти до упора(оставьте пару миллиметров) и выдерживайте необходимое время. Время может отличаться в зависимости от мощности «утюжка» или диаметра полиэтиеновой трубы. Обычно нужно держать от 5-ти для 25-ти секунд.

6

Когда пройдет обозначенное время и пластиковые части достаточно нагреются, аккуратно вынимайте трубу и фитинг из насадки и сразу же осторожно вставляйте трубу в разогретое отверстие фитинга. Старайтесь сделать это как можно ровнее

Подержите в таком положении трубу и фитинг 5-10 секунд, чтобы пластик успел «схватиться»

 Тут важно отметить, что если фитинг выполнен «углом», учитывайте во время сваривания в какую сторону  у вас будет смотреть угол

Сварка пластиковых труб прошла успешно. Такое соединение не протекает, просто потому что оно сварено и стало единым целым.

Так, двигаясь от начала стояка до конечных сантехнических приборов или кранов производите соединения труб при помощи фитингов

Не спешите, важно чтобы соединение хорошо сварилось и было ровным. Смонтировать такую систему водопровода своими руками довольно просто и одновременно надежно

Если вы заранее продумали дизайн ванной комнаты с фото и подробной сметой, заранее стоит позаботиться о том, чтобы скрыть водопроводные трубы за гипсокартоновыми стенами или в специальных коробах. Таким образом дизайн-проект не будет нарушен белыми и довольно приметными для человеческого глаза трубами.

Вот таким образом и происходит монтаж труб водопровода в ванной комнате. Хотя эту инструкцию можно использовать для любых других целей, к примеру монтажа отопительной системы.

Монтаж водопроводной системы

Система монтируется после установки и подключения канализации, трубы которой должны находиться под небольшим наклоном. Сам монтаж реально провести и в одиночку, но намного проще и быстрее делать все вдвоем, особенно если нет предварительного опыта в подобном деле. Один человек обычно соединяет между собой детали, а второй держит паяльник.

Во время установки системы понадобится место для резки труб и сборки отдельных узлов. Это можно делать прямо на полу или на верстаке. Узлы намного проще собирать на горизонтальной поверхности, а уже потом крепить их к общей системе. Направление сборки водопровода – от потребителей (ванны, раковины, унитаза) к вводу.

Монтаж водопровода в квартире своими руками

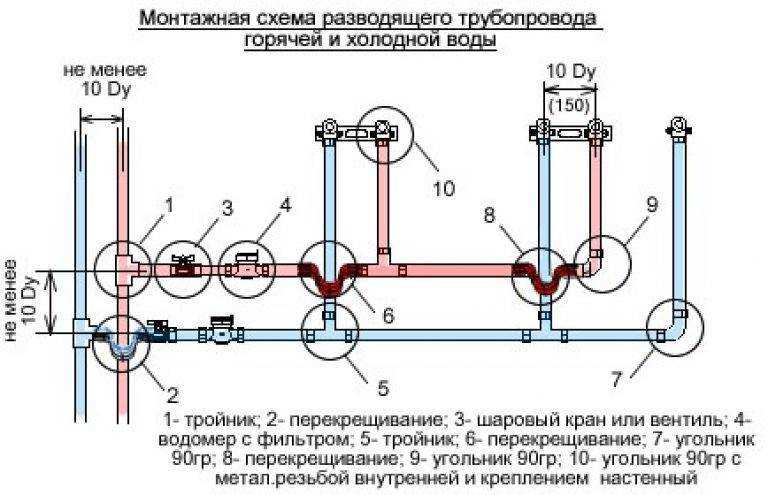

Если трубы горячего и холодного водоснабжения проходят параллельно, первая всегда должна быть выше, чтобы на поверхности второй не накапливался конденсат. Прокладываются они вертикально или горизонтально, поворачиваются и стыкуются под прямым углом. При пайке для нагрева поверхностей соединяемых элементов должен быть свободный ход трубы не менее 8 см. Об этом нужно помнить, выбирая место «последней пайки». В крайнем случае, можно использовать два паяльника: для фитинга и для трубы.

Технология пайки полипропилена:

на паяльник крепится нужная насадка соответствующего диаметра; включается питание паяльника, выбирается температурный режим. Температура плавления указывается на самих трубах и в большинстве случаев составляет 260ºС. При достижении нужной температуры срабатывает реле, в некоторых моделях загорается/гаснет лампочка; отрезается труба нужного размера с помощью специальных ножниц. Ее длина должна быть больше расчетной на 30 мм, так как ее концы с двух сторон будут заходить в фитинги на 15 мм; спаиваемые поверхности очищаются от пыли и обезжириваются специальным средством. Они должны быть ровными и гладкими, без дефектов и деформаций; фитинг прикладывается к трубе в том положении, в котором они будут соединяться между собой. На трубе отмеряется 15 мм от края и ставиться отметка. Такая же отметка наносится и на фитинг; на насадку надевается фитинг, а в нее – труба. Желательно, чтобы элементы надевались одновременно для равномерного прогрева или же сначала фитинг, стенки которого толще, поэтому и прогреваются дольше. Во время нагревания нельзя двигать детали, вращать их или деформировать; время нагрева зависит от диаметра элементов: для 20 мм – 4-5 с, для 25 мм – максимум 7 с, для 32 мм – максимум 10; с насадки одновременно снимаются фитинг и труба и быстро, но аккуратно соединяются между собой

Важно при соединении не нарушать их соосность, не прокручивать. Вся расплавленная часть трубы должна полностью войти в фитинг. Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки

Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки

Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию

Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки. Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию.

Устанавливаем трубы полипропиленовые водопроводные

Первый раз наверняка соединение окажется перекошенным, перегретым или деформированным, поэтому для начала стоит потренироваться на ненужных обрезках, чтобы лучше понять технологию и «набить руку». В целом же монтаж полипропиленовых труб своими руками отличается простотой, так что под силу каждому. После окончания работы с паяльником еще горячая насадка протирается ветошью.

Соединенные узлы закрепляются на стенах или на полу, формируя водопроводную систему, трубы оборачиваются изолирующим рукавом и фиксируются на несущих конструкциях С-образными клипсами. На стенах крепятся выводы.

Как правильно осуществлять пайку полипропиленовых труб

Полипропиленовые трубы для водопровода

Устанавливаем трубы полипропиленовые водопроводные

Полипропиленовые трубы для монтажа

Монтаж водопровода из полипропилена своими руками

Монтаж полипропиленовых труб своими руками

Водопровод из полипропиленовых труб

Монтаж водопровода в квартире своими руками

Основополагающие условия для качественного монтажа

Особенности монтажа ПВХ труб

Как правильно крепить трубопровод

На следующем этапе производится нарезка фрагментов и их соединение на рабочей поверхности. Готовая конструкция устанавливается в выбранном месте.

Для прокладывания хорошей разводки недостаточно соединить трубы друг с другом — важно грамотно реализовать их монтаж и подключение. В таком случае трубопровод не будет провисать на стене или деформироваться под воздействием горячей жидкости

Фиксация конструкций осуществляется с помощью специальных клипсов. Эти крепежи бывают одинарными, наборными и с зажимом или выполненными в виде хомутов. Последняя разновидность представлена в широком разнообразии — из-за этого лучше совершать окончательное решение в торговой точке. Клипсы предназначаются для свободного хода изделий вдоль оси, а хомуты — для прочного крепления конструкций в выбранном положении.

Под воздействием высоких температур длина труб меняется на 10-15 мм/1м. Если применяется жесткое крепление, в точке пайки может произойти повреждение соединения. Чтобы уменьшить напряжение, понадобится задействовать следующие компенсаторы:

1. Z-образные модели.
2. Кольцевые.
3. В форме буквы Г.
4. П-образные.

После завершающего этапа остается проверить работоспособность системы.

Важные нюансы установки

Соединение ПП труб выполняется с помощью резьбовых/нерезьбовых фитингов. В свою очередь, изделия с резьбой могут быть:

• неразъемными;
• разъемными.

Стоит заметить, что на монтаж влияют в первую очередь эксплуатационные условия.

1. Все полипропиленовые детали должны быть защищены от огня.
2. В случае врезки водомера или накопительного бака желательно взять разъемные резьбовые элементы. Вместе с тем неразъемное соединение приемлемо лишь для гибких шлангов.
3. Использование деформированных или грязных соединительных элементов категорически запрещено! Равно как самостоятельная нарезка резьбы.
4. При соединении ровных участков или перехода трубопровода на иной диаметр используются муфты.
5. Для поворотов используются специальные угольники, недопустим перегиб труб.
6. Для разветвлений магистрали применяются тройники.

После ознакомления со всей необходимой информацией можно приступать к работе.

Какие покупать трубы и детали?

Полипропиленовые элементы для трубопроводов выпускаются в четырех исполнениях, каждое из которых маркируется особым образом:

1. PN10 и PN16: ориентированы на применение в системах холодного водоснабжения с максимальным давлением, соответственно, 10 и 16 атм.
2. PN20 и PN25: изделия для систем отопления и ГВС. Цифры в маркировке указывают предельное давление в атм, но они соответствуют температуре в 20 градусов. Следует учитывать, что при нагреве прочность полипропилена сильно уменьшается.

Трубы и детали второй группы имеют стекловолоконное или фольгированное армирование, способствующее уменьшению коэффициента теплового расширения. Элементы со стекловолокном монтировать проще, т.к. не требуется обработка шабером. Более простой является и технология их производства, поэтому при выборе таких труб уменьшается вероятность приобретения брака.

Полипропиленовые трубы для горячей воды

Цены на трубы марок PN16 и PN20 отличаются незначительно, поэтому последние часто ставят и на «холодный» водопровод как более надежные.

В домах и квартирах для разводки системы водоснабжения чаще всего используют ПП-трубы диаметром 25 мм.

Кроме труб мастеру понадобятся:

• клипсы для крепления труб к стенам;
• муфты и переходники для соединения труб соответственно одинакового или различного диаметров;
• уголки;

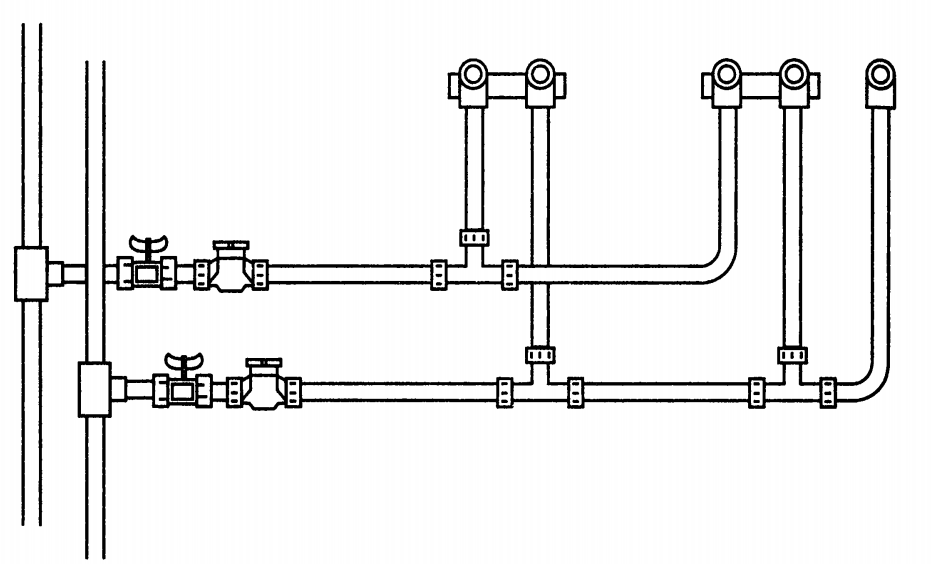

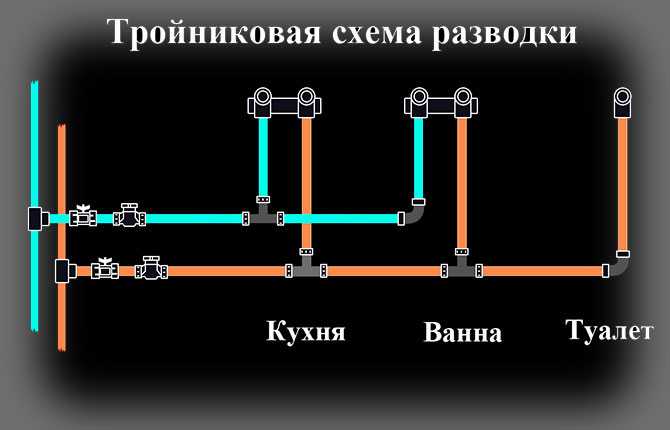

• тройники или коллектор (в зависимости от способа разводки);
• теплоизоляция – рукава из вспененного полиэтилена.

Теплоизоляцию можно укладывать и на трубы ХВС. Она предотвратит образование конденсата и возьмет на себя функцию шумоизолятора.

Какой водопровод предпочесть: постоянный или разборный

Перед тем, как построить летний водопровод на даче своими руками, необходимо определиться с его расположением. Водовод может быть разборным, проложенным на поверхности почвы, либо постоянным, находящимся под землей.

Разборный

Преимущество летнего разборного варианта заключается в том, что он:

• очень быстро прокладывается и легко подключается к различным водным источникам;
• все его протечки становятся сразу же заметными;
• техническое обслуживание сводится к минимуму.

Однако такую конструкцию рекомендуется перед наступлением холодов разбирать и уносить с участка. Если этого не сделать, велика вероятность кражи водопроводных труб в зимний сезон. Это вынуждает все соединения делать разборными. Также расположенные рядом с грядками трубы будут постоянно подвергаться риску повреждения.

Силиконовый шланг для полива

Постоянный

Такая система прокладывается навсегда. Пользоваться проложенным водопроводом можно как летом, так и зимой. Но, если вы планируете использовать его в зимний период, вам придется закопать трубы на достаточно большую глубину, ниже уровня промерзания грунта, либо провести их дополнительное утепление, если глубина их укладки будет недостаточной по каким-либо причинам. Поскольку же речь идет о том, как сделать летний водопровод на даче своими руками, рассмотрим именно такую возможность постоянного водопровода.

Система прокладывается неглубоко в местах газонов, между деревьями. Достаточно будет глубины 25-30 см. Там же, где труба будет проходить под грядками, следует заложить ее гораздо глубже во избежание повреждения при перекопке. Для этого трубы заглубляют на 40-45 см или даже больше. Не стоит волноваться, что зимой трубы порвутся. Осенью, когда надобность в поливах отпадет, вода из труб сливается (для этого они укладываются с небольшим уклоном либо продуваются компрессором). В таком состоянии трубопроводам мороз не страшен.

На фото пример расположения водопроводных пластиковых труб в неглубоких траншеях

Преимущества постоянного трубопровода:

• закрытый летний водопровод на даче из полипропиленовых труб не нужно разбирать и повторно собирать;
• можно использовать зимой при соответствующей глубине закладки;
• трубы никто не украдет.

Из недостатков можно отметить необходимость слива воды из труб осенью. Для этого нужно установить сливной вентиль, находящийся в самой нижней точке системы. Также возрастут трудозатраты на земляные работы. А в случае повреждения придется выполнить немалый объем земляных работ, чтобы устранить дефект.

Подготовка к монтажу ПП труб

Установка ПП трубопровода

Установка ПП трубопровода

Монтаж трубопровода может быть закрытым и открытым. В случае открытого монтажа магистраль маскируется гипсокартоном или попросту остается на виду. При закрытом монтаже трубы замуровываются в предварительно штробированные пол и стены.

Очевидно, что открытый монтаж пользуется большей популярностью.

Первый этап. Вначале нужно определить, на какой дистанции от стояка будет пролегать внутренняя разводка. С учетом полученных данных обрезается труба под стояк.

Второй этап. В стояках верхней и нижней квартир необходимо нарезать резьбу, используя клупп. Затем стояки закупориваются таперами, и происходит сборка полипропиленового стояка.

Третий этап. Возобновляется подача воды для проверки герметичности соединений. Если результат положительный, то необходимо установить разводку (с учетом месторасположения сантехники, водного счетчика и фильтра). К унитазу нужно провести лишь холодное водоснабжение.

Четвертый этап. Ко всем сантехническим приборам следует подключить гофрированные шланги. Также перед каждым прибором устанавливается шаровый кран.

Анатомия полипропиленовых труб

Внешне существующие разновидности (ПП) труб практически не отличаются друг от друга. Однако при подробном изучении можно найти отличия в структуре стенок. Эти особенности влияют на сферы использования и специфику монтажа труб из полипропилена.

Классификация ПП материала

Эксплуатационные свойства труб и параметры сварного шва зависят от технологии производства материалы. В зависимости от исходного сырья выделяют такие группы ПП, как:

1. PPH. Представляет собой однослойное изделие на базе гомополипропилена, которое востребовано для обустройства промышленных водопроводов или систем подачи холодной воды.
2. PPB. Обладают однослойной структурой и создаются из блоксополимера. Разрабатываются для организации водоснабжения или обогрева помещений. Способны транспортировать горячую воду, прогретую до +70°C.
3. PPR. Однослойный материал. Из этой разновидности создаются трубы для систем подачи воды или обогрева с максимально допустимым температурным показателем +70°C
4. PPS. Специализированный тип полипропилена с огнеупорными свойствами. Диапазон рабочих температур составляет до +95°C.

При 80 градусах армированные ПП трубы удлиняются на 2-2,5 мм/м, а обычные однослойные – на 12 мм/м

Еще в продаже предоставляются многослойные конструкции с армированным покрытием. Их отличает дополнительная оболочка из алюминия, которая подавляет температурные удлинения, делая водопровод безопасным и долговечным. Перед пайкой следует снять верхний полимерный слой и алюминиевое покрытие.

Как выглядит маркировка?

Менеджеры магазина должны знать маркировку даже если она на другом языке, и в другой последовательности.

Чтобы обустроить водопровод из полипропилена своими руками, необходимо приобрести подходящие конструкции в строительном гипермаркете

Для этого важно ознакомиться с некоторыми маркировками и условными обозначениями

Для бытовых целей принято использовать 4 разновидности труб с разным значением PN:

1. PN10 — разрабатываются ХВС.
2. PN16 — востребованы при организации ГВС и ХВС.
3. PN20 — такие трубы подходят для работы с горячей водой и обогревательными системами.
4. PN25 — трудновоспламеняемый тип полипропиленовых труб, который можно применять при обустройстве обогревательных систем.

Представители этой группы характеризуются увеличенной линейной длиной, поэтому они имеют армированное покрытие или стекловолокно. Наличие такой защиты снижает расширение при термическом воздействии.

Полипропиленовые конструкции, которые продаются на рынке, могут отличаться цветом. Наиболее распространенными считаются белые и серые модели. Однако оттенок их поверхности не влияет на качество и прочность.

Еще на конструкции наносят специальные полосы, которые определяют сферу их применения. Модели для холодного водоснабжения обозначаются синим оттенком, горячего — красным. Есть и универсальные варианты с оранжевым цветом. Другие бренды руководствуются иной маркировкой и наносят красную маркировку на изделия для систем обогрева и горячего водоснабжения.

Внешний вид и внутренняя структура

Чтобы снять фаску с армированной пп трубы приобретете шейвер.

Хорошие ПП трубы отличаются круглой формой в срезе с одинаковой толщиной стенок и армированного покрытия. Любые разрывы или следы деформаций недопустимы.

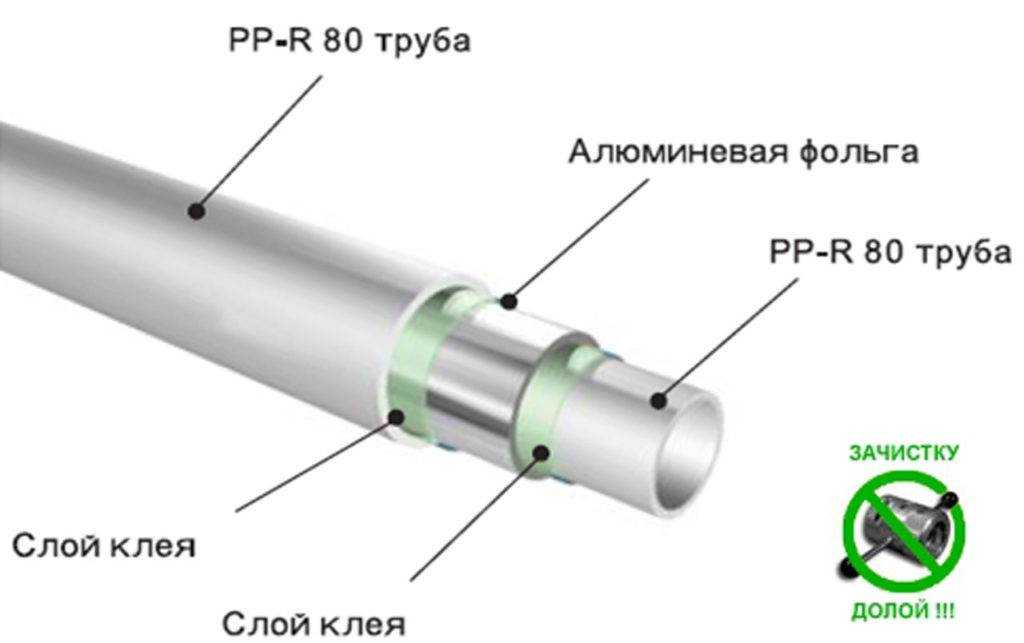

Внутренняя структура включает в себя 3 отдельных слоя:

1. Внутренний.
2. Внешний.
3. Средний.

Первый и второй слои выполнены из полипропилена, а последний — из алюминия или стекловолокна. Качественная конструкция обладает гладкой поверхностью, на которой нет дефектов.

Выводы и полезное видео по теме

Чтобы упростить работы по прокладке, лучше ознакомиться с обучающими материалами и полезными видео, которые доступны на тематических порталах и форумах. Они подробно описывают каждый этап сборки и прокладки системы, помогая новичкам самостоятельно завершить монтаж.

Существующие методики установки трубопровода не отличаются большой сложностью, поэтому, если изучить технологию и наглядные примеры, можно понять все тонкости процесса за пару минут.

Еще стоит подготовить специальное оборудование, инструменты и материалы, а также придерживаться пошаговых инструкций.

Соблюдение всех правил позволит провести качественный монтаж трубопровода из полипропиленовых конструкций.
