Как отрегулировать газлифт двери кухонного шкафа

Правила установки

Грамотно установленный газлифт будет приятным и безопасным для использования, а также прослужит длительное время. Если планируется самостоятельно заниматься данным вопросом, то непременно предварительно изучается инструкция. Как установить конструкцию? Для этого выполняются последовательные действия:

• приобретаются газлифты, причем для одного фасада требуется два этих элемента;
• установка производится совместно с петлями, причем они могут быть накладными или внутренними, а также полунакладными;
• подготавливается два амортизатора для одного фасада;
• если используемые газлифты обладают маркировкой больше 100N, то требуется надежное и усиленное крепление шкафа к стене помещения;
• монтаж газлифта производится исключительно после прикрепление всей фурнитуры;
• не допускается выполнять работу, если шкаф уже прикреплен к стене;
• установка производится в горизонтальной независимой мебели;
• если требуется увеличить угол открывания, то смещается специальное отверстие, предназначенное для основного крепления;
• сначала устанавливается в нужном участке петля;
• выполняется монтаж самого газлифта в соответствии с местом расположения мебельной петли.

Чтобы учесть все особенности данного процесса, рекомендуется предварительно тщательно изучить видео инструкцию установки.

Сбор газлифта

Крепление деталей

Как выбрать доводчик

Выбирать следует качественную фурнитуру, которая будет долго служить. В строительных магазинах можно купить изделия фирм Blum (Блюм), ТБМ, Hettich, Fev, Boyard.

При покупке прикиньте, какой вес будет сдерживать доводчик на каждом шкафу. Недостаточно прочный механизм не выдержит веса двери и сломается. Если установить на легкие створки доводчик, предназначенный для тяжелых, обеспечить плавный ход не удастся.

Производители и модели

Blum – австрийская компания, производящая мебельную фурнитуру. Самый дешевый доводчик стоит 150 р., самый дорогой (программируемые электроподъемники) — до 3000 р. Торговое название – Blumotion.

Подъёмный механизм AVENTOS HK-S 20K2E00.02 PHU-GRAL

Демпферы разработаны для совместной работы с петлями CLIP top и гарантируют безупречную работу и длительный срок службы только в сочетании с ними. Устанавливаются непосредственно на петлю Blum в специальные посадочные гнезда. Для маленьких дверей достаточной одного доводчика, в тяжелые двери рекомендуется монтировать два.

Накладной доводчик BlumBlum Clip Top

Доводчик с функцией плавного и бесшумного закрывания предназначен для установки в выдвижные ящики весом до 25 кг. Продается как правило в комплекте с метабоксами. Для больших корпусов ставят 2 штуки одновременно.

Hettich – немецкая высококачественная фурнитура. В основном компания производит регулируемые петли и системы подъемников. Цены начинаются от 300 р.

В спецификации Hettich встроенные доводчики на петли для кухонных шкафов обозначены как «Функция самозакрывания». Внешне они неотличимы от обычных петель. Также есть модели с опциональным демпфером, которые одеваются на петлю с разных сторон.

Накладной на петлюНакладной на чашкуВстроенный вариант

Vauth Sagel – фурнитура производства Германии, ориентированная на установку в элитную мебель. На рынке уже 20 лет, самый дешевый доводчик стоит 300 р.

Boyard – российская компания, импортер китайской фурнитуры. Цена начинается от 100 р.

Hafele – немецкий производитель качественной фурнитуры и кухонных аксессуаров с официальным представительством в России. Цена на подъемники варьируется от 647 р. до 5424 р. Для правильной установки можно скачать и распечатать шаблон для каждой модели.

GTV – польская компания мебельной фурнитуры и светодиодного освещения с официальными дилерами в России и производством в Китае. Есть газовые лифты от 118 р. за штуку.

Samsung Irex – корейские газлифты с доводчиками, остановка в любом положении. Цена за штуку – 338.7 р.

Регулируемые навесы для кухонных шкафов

Регулируемые подвесы для кухонных шкафов применяются при установке мебельного гарнитура как в проблемных помещениях с кривыми стенами, так и в комнатах с идеально ровными поверхностями.

Преимущества регулируемых навесов

• Простой монтаж в одиночку –мебельные подвесы легки в использовании, с установкой верхних шкафчиков на регулируемые проушины справится даже новичок в мебельном производстве.
• Широкий диапазон регулировки подвесных шкафчиков в нескольких направлениях (горизонтальное и вертикальное выравнивание) относительно стен, потолка и соседних шкафчиков.
• Возможность регулировки шкафа на весу – нет необходимости снимать и снова надевать на подвес мебель.
• Надежная фиксация кухонного ящика за счет крепления всех регулируемых навесов к единой металлической планке – в случае ослабевания нескольких крепежных элементов, монолитность конструкции обеспечивают саморезы, держащие соседние шкафы.
• Установка регулируемых навесов может производиться в непосредственной близости к потолку либо кухонному фартуку (монтаж прямо на кафельную плитку).
• Эстетическая составляющая – мебельные подвесы снабжены пластиковой накладкой, выполненной в нескольких основных оттенках: светло-коричневый, черный, белый, рыжий, темно-коричневый, бежевый, серый.

Регулируемый навес – внешний вид, цветовая гамма

Конструкция регулируемых подвесов

Одна регулируемая навеска выдерживает вес до 60 кг, а два подвеса в паре способны удержать 130 кг. Эта способность обусловлена крепкой и продуманной внутренней конструкцией проушины, и несколькими отверстиями, предназначенными для фиксации к оцинкованной шине и бокам навесных шкафов.

Внутреннее устройство регулируемой проушины

Регулируемый навес и шина для крепления на стену

Примерная схема фиксации подвеса на металлическую направляющую

Как закрепить подвес самому: краткий инструктаж

1. Регулируемые навесы утапливаются на 5 мм относительно задней стенки. Поэтому, прежде чем приступить к установке проушин к шкафу, следует сделать небольшие отверстия в ДВП под размер «ушка» подвеса.
2. Закрепить регулируемые подвесы к бокам навесных кухонных шкафчиков.
3. Обрезать монтажную планку точно в размер стены. При покупке готовой мебели шина поставляется уже в четкомразмере под каждый ящик.
4. Прикрепить направляющую к стене, предварительно отмерив необходимое расстояние от столешницы. Примерный расчет: высота рабочего фартука плюс высота навесного шкафа минус толщина крыши (обычно – 16 мм).
5. Навесить мебель на шину и приступить к регулировке подвесов.

Установка регулируемого подвеса на кухонный шкаф:

Как закрепить подвес на планку:

Регулировка кухонного подвеса:

Универсальные газлифты и регулируемые навесы для кухонных шкафчиков упрощают монтаж мебели. Более того, благодаря правильно подобранным подъемникам увеличивается полезная площадь внутреннего пространства шкафов и максимально оптимизируется удобство эксплуатации кухонного гарнитура. А технически грамотно установленные регулируемые проушины являются гарантией долговечности использования верхних навесных шкафчиков.

Удивительная пневматика

Газлифты для мебели представляют собой специальные пружины для амортизации и подъема элементов различной мебели: от ложа кроватей до створок шкафов. Эластическую функцию устаревшей металлической спирали в этом устройстве выполняет газ под высоким давлением.

Человечеству давно известна огромная сила пневматических механизмов. Благодаря трудам Паскаля, ученые высоко оценили потенциал энергии давления. Сейчас большая часть устройств и машин работает на гидравлике и пневматике: прессы, домкраты, приводы для стрелкового оружия. Не обошел прогресс стороной и газлифты.

Как снять и отремонтировать доводчик

В случае повреждения механизма придется осуществить его демонтаж и ремонт. Для этих целей понадобится выкрутить винты с корпуса и места соединения рычага. В большинстве случаев неприятное явление появляется из-за таких факторов:

1. Доводчик долго находился в условиях повышенной влажности и подвергнулся коррозийным процессам.
2. При открытии или закрытии дверец оказывалось большое усилие, которое препятствовало свободному ходу механизма.
3. Модель доводчика была выбрана неправильно, в результате чего тяжелая конструкция воздействовала на слабый механизм.
4. Масляная жидкость из камеры вытекла.
5. Рабочая штанга была деформирована.

В случае утечки масла восстановить функциональность фурнитуры можно только в тех случаях, если внутри капсулы оно осталось. Для устранения проблем нужно пополнить запас машинным маслом или амортизационной жидкостью и нанести герметик на место повреждения.

При повреждении штанги нужно действовать по такому принципу:

1. Если элемент покрылся ржавчиной, его нужно почистить специальным антикоррозийным средством.
2. Для восстановления надломленной штанги используется сварочное оборудование.
3. Мелкие повреждения устраняются с помощью молотка осторожными движениями. При отсутствии возможности восстановить прежнюю форму рычага поврежденную деталь нужно будет заменить.
4. При наличии больших деформаций потребуется приобретение новой штанги.

Любая современная мебель должна оснащаться качественной и функциональной фурнитурой. Если она отсутствует, использование кухонного гарнитура будет некомфортным и бесполезным. Важные элементы будут плохо открываться и ломаться. Задача доводчиков заключается в предотвращении таких проблем и организации свободного хода дверей при открытии или закрытии.

Но чтобы механизм прослужил максимально долго и справлялся со своими функциями, необходимо правильно обслуживать его и не допускать повреждений. Также нужно знать, как выбирать доводчики для разных типов кухонной мебели.

Пошаговая инструкция установки лифта

Правильно осуществить монтаж газовых подъёмников на фасаде вам поможет руководство:

1. Приготовьте два подъёмника с маркированными усилиями согласно вышеприведённой таблице.
2. Чтобы было удобнее работать, поставьте шкаф на рабочий стол вверх ногами.
3. Используя шаблон, нанесите маркером разметку для крепления петель. Пластиковый шаблон можно приобрести в магазине или взять напрокат в мебельной мастерской.
4. Просверлите неглубокие реперные отверстия (2 – 3 мм) под установку саморезов.
5. Коронкой вырежьте посадочные места под чашки петель в стенках шкафа.
6. Петли закрепите саморезами с помощью шуруповёрта.
7. Нанесите разметку на стенках шкафа и тыльной стороне фасадной панели. Для этого используйте стандартную таблицу разметки креплений газлифтов.
8. Затем прикрепите газлифты шуруповёртом, используя саморезы.
9. Шкаф поставьте в проектное положение и проверьте уровень горизонта открытой створки.
10. Если дверца не открывается строго на 90, отрегулируйте подъёмный механизм.

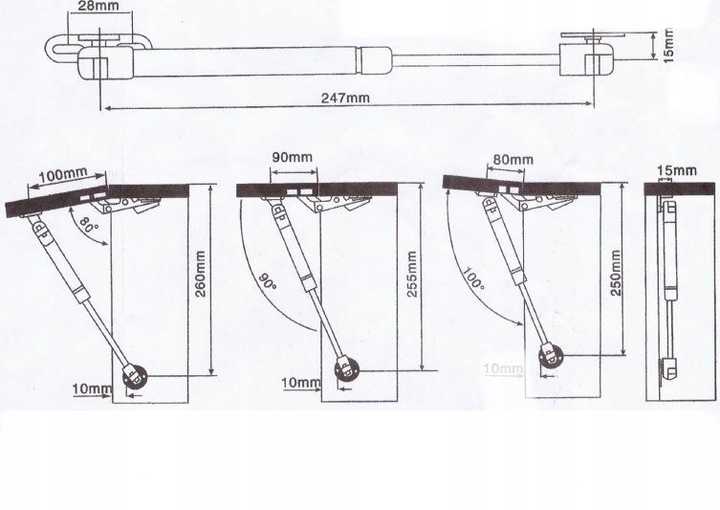

11. На схеме указаны размеры расстояний от оси крепления до края дверцы. Ослабив крепления, петлю сдвиньте в нужном направлении, добиваясь правильного положения.
12. Закончив регулировку, закрутите саморезы обратно.

Внимание

К разметке нужно относиться с особой осторожностью. Любая ошибка может обернуться необратимой порчей материала

Любая ошибка может обернуться необратимой порчей материала.

На видео продемонстрирована установка амортизаторов профессионалом в цеху.

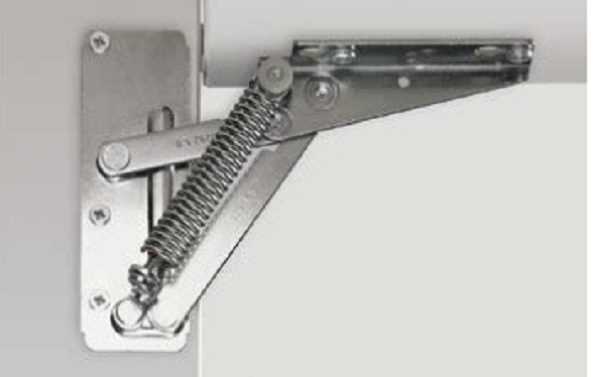

Пружинный подъемный механизм для узких фасадов

Данное приспособление можно обозначить, как «жестко-механическое». Многие мебельщики говорят, что во время его установки необходимо беречь пальцы, иначе их можно легко прищемить.

Пружинный подъемный механизм потому производится для узких фасадов, что выдержать он может лишь детали:

• весом не более 4 килограммов;
• открывающиеся примерно на 90 градусов.

Как выглядит пружинный подъемный механизм, устанавливающийся на узкие фасады

Разумеется, такой механизм неспособен обеспечить вам бесшумное закрытие и плавное движение во время взаимодействия с фасадом, однако, есть у него и преимущество: он невысок, оттого его достаточно просто монтировать внутрь даже самого узенького шкафа вашего кухонного гарнитура, внутренняя высота которого составляет до 15 сантиметров.

Если рассматривать пружинный подъемный с данной точки зрения, то аналогов ему вы не найдете, а неоспоримую пользу оцените по достоинству. Впрочем, есть у пружинного механизма еще одна сильная сторона: вам не придется ставить на откидывающийся фасад дополнительные петли.

Сегодня пружинные механизмы используются нечасто, так как все предпочитают более «нежные» детали, однако, они все же продолжают применяться

Существующие разновидности газовых лифтов

Конструкция газлифтов также различается в зависимости от области применения. По направлению действия это:

1. Прямое действие. В таких системах исходное положение стержня должно быть растянутым по всей его длине. Система прямого действия широко применяется в мебельном производстве.
2. Обратное действие. Здесь исходное положение штока утоплено и выдвигается во время работы.

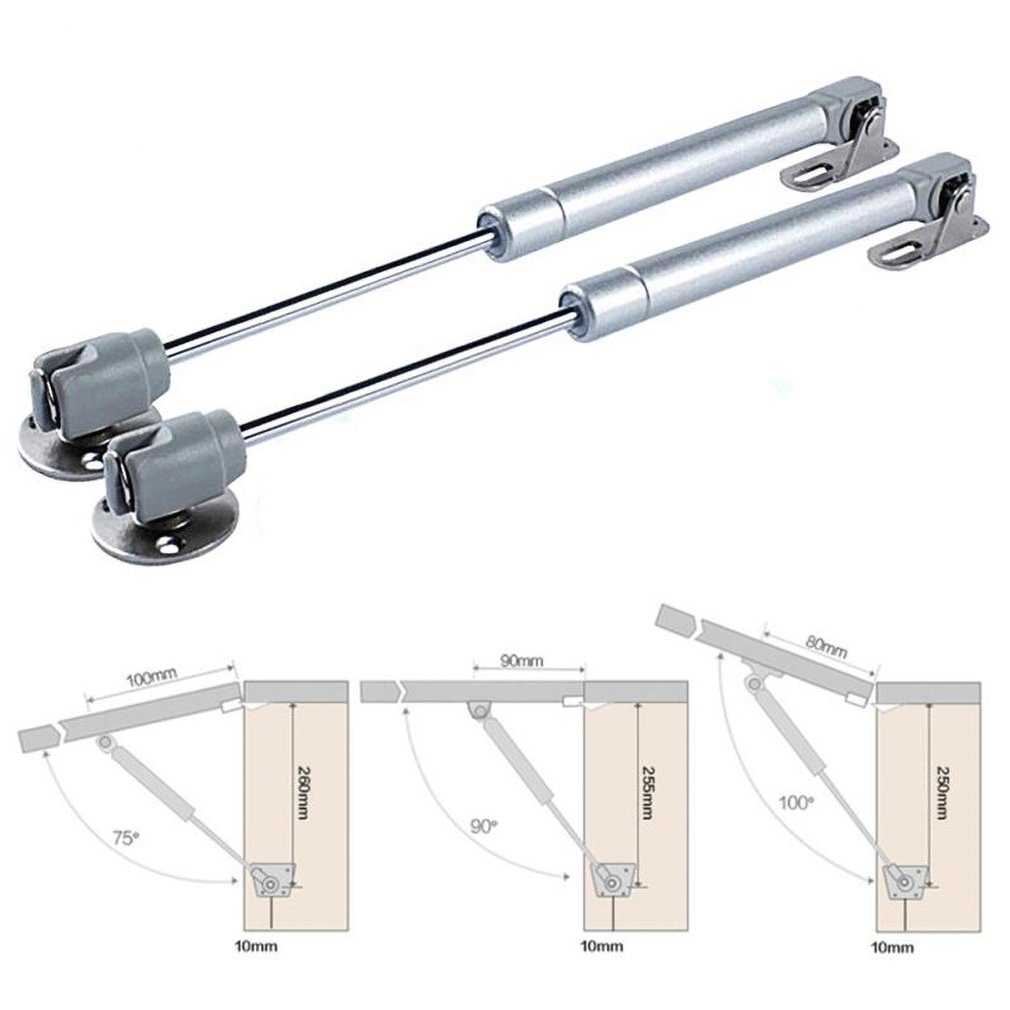

Есть 3 положения открывания спереди — 90 °, 70 °, 110 ° по отношению к боковой стороне шкафа. По уровню давления в баллоне устройства могут быть:

1. Высокое давление. Эти подъемники состоят из стержня и цилиндра, заполненного азотом. Когда шток входит в цилиндр, его объем уменьшается, а давление внутри него увеличивается.
2. Низкое давление. Эта конструкция состоит из пары полых баллонов, заполненных сжатым азотом. Во время сжатия объем газа увеличивается, а давление внутри пружины увеличивается.

Газовые лифты бывают разных размеров. По исполнению механизма газлифты мебельные бывают:

1. Фрикционный (пошаговый). Это самый простой вариант, когда дверь открыта. Чтобы створка сама открывалась и фиксировалась до необходимого уровня, необходимо ее слегка потянуть. Аналогичное усилие необходимо приложить для закрытия двери, после чего механизм опустит дверь.
2. Автомат. Это более современные и эффективные технологические механизмы, которые делают мебель очень удобной в использовании. Чтобы открыть створку, нужно ее слегка прижать. По истечении заданного времени дверь закроется автоматически.

Блокировки газлифта следующие:

1. Стандарт (резинка). Блокировка системы происходит в определенной точке по направлению движения поршня.
2. Двойственное. Они эластичные при нажатии и жесткие при вытягивании.
3. Комбинированный. Такие блокировки способны жестко фиксировать устройство в обоих направлениях. В этом случае исключается самопроизвольное смещение пружины.

Петли для кухонной мебели: виды и характеристики

Мебельная петля — специальное устройство, соединяющее между собой стенку и фасад мебельной единицы, например, шкафчика кухонного гарнитура. Открываются и закрываются двери благодаря петлям.

Механизм должен быть прочным, чтобы выдерживать постоянные нагрузки при открывании и закрывании дверей. Обычно материалом служит сталь с покрытием, нанесенным гальваническим методом или краской. Встречаются медные, латунные модели.

Детали мебели тоже могут быть изготовлены из различных материалов:

• дерево и деревосодержащие плиты;
• стекло;
• металл;
• пластик.

Для каждой из этих основ используют разные виды механизмов.

Главное различие мебельных петель между собой — особенности конструкции. Они бывают:

1. Четырехшарнирные. Состоят из монтажной (ответной) планки, которую крепят на коробе шкафчика, чашки, устанавливаемой на дверцу, и плеча, соединяющего первые два элемента. Чашка скреплена с плечом при помощи четырех шарниров. Встроенная пружина не позволит закрытой дверце самопроизвольно открываться. Раскрыть петлю можно под углом 90-165°. Стандартные размеры чашки 35 и 26 мм.
2. Инверсные. Вид четырехшарнирных моделей, раскрывающийся на 180°. Дверка при открытии такой петли фиксируется в одной плоскости с боковиной короба.
3. Карточные. Представляют собой две пластины с отверстиями под саморезы, скрепленные одним шарниром. Отличаются простотой установки. Могут служить самостоятельным элементом декора, бывают различных форм и цветов.
4. Рояльные. Включают в себя те же элементы, что и карточные. Отличаются длиной планок — она равна высоте двери. Такие варианты встречаются при изготовлении мебели своими руками или в ретро-моделях.
5. Секретерные и маятниковые — разновидности карточных. Секретерные позволяют открывать вниз горизонтальные фасады. Маятниковые раскрываются на 180°.
6. Ломберные. Соединяют откидные элементы с коробом. Монтируются на боковой поверхности деталей. Угол раскрытия — 180°.
7. Антресольные. Оснащены пружиной. Предназначены для открытия горизонтальных элементов мебели вверх.
8. Штольные. Используют, если боковые стенки шкафа примыкают к стене или дверку нужно крепить на фальшпанель.
9. Пяточные. Соединяют верхний и нижний внешние углы фасада с внутренними углами основания. Используют для дверок из легких материалов.

В зависимости от характера установки различают:

• прямые;
• петли для углового шкафа кухни, которые фиксируют фасад под углом.

Механизм может быть оснащен доводчиком. Петли для кухонной мебели с доводчиком позволяют двери плавно и медленно закрыться до конца, стоит ее немного подтолкнуть. Помогают избежать удара фасада об основание.

По разъемности конструкции устройства делятся на:

• разъемные, бывают левые и правые;
• универсальные, могут быть установлены на любую сторону.

В зависимости от способа фиксации фасада выделяют:

• накладные — используют при монтаже фасада снаружи основания;
• вкладные — помогают крепить дверку внутри основания;
• полунакладные — применяют, когда на одно основание заходят два фасада.

По способу крепления бывают:

1. Петли быстрого монтажа. Оснащены защелкой, закрепляющей плечо на ответной планке.
2. Надвижной монтаж. Плечо на ответной планке крепится винтом.
3. Система «замочная скважина». Головка винта должна попасть в небольшой проем на плече петли.

Как собрать кухонный газлифт?

Эта конструкция совершенно загерметизирована. Азот проникает в цилиндр при производстве, если же элемент будет поврежден, то его будет просто невозможно восстановить. Грамотный монтаж устройства в шкаф под мойку следует начинать с приготовления инструментов, которые могут понадобиться в работе. Также следует заблаговременно прорисовать контуры, чтобы обеспечить максимально точный монтаж.

Выбирая доводчики для кухонных шкафов на стену, нужно отталкиваться от двух показателей, представляющих особую важность: параметры приспособления и усилие сжатия пружины. Как правило, выбирать нужно между несколькими стандартными размерами

Кроме того, нужно провести проверку нескольких параметров газлифта: длину в сложенном виде с креплениями и без креплений, а также длину выдвигающегося штока

Как правило, выбирать нужно между несколькими стандартными размерами. Кроме того, нужно провести проверку нескольких параметров газлифта: длину в сложенном виде с креплениями и без креплений, а также длину выдвигающегося штока.

При выборе оборудования нельзя не принимать в учет систему, за счет которой производится монтаж. Наиболее часто на практике используются ровные площадки, которые дают возможность осуществлять монтаж на боковые поверхности шкафов кухни за счет применения шурупов. Если же у мебели деревянный корпус, то лучше взять вкручивающиеся крепления. При работе понадобятся такие инструменты, как: отвертка, плоскогубцы, шуруповерт, молоток, электрическая дрель, линейка.

Сама сборка шкафа под раковину происходит в несколько этапов:

1. Разметка навесных шкафов на кухне. Просмотр видео позволит понять, как правильно выполнить эту работу. Сначала проставляется места середины крепления на боковой поверхности. После отмечается середина крепления на створке. Разметка выполняется в обеих сторон подвесной мебели или напольных шкафов под умывальник.
2. Монтажные работы. Основание прикрепляется к боковому элементу в том месте, где были проставлены метки. Здесь можно использовать два простых метода, известных профессиональным сборщикам. Первый предполагает применять скобу с пружиной, а второй – пластинку. Как правило, скоба ввинчивается в боковой элемент в месте, где сделана отметка, при этом головка лифта защелкивается в скобке. Второй вариант действий предполагает применение пластинки, в которой проделано отверстие. Оно фиксируется на 3-4 шурупах к боковой части, причем таким образом, чтобы середина выемки совпадала с меткой. Головка газлифта вставляется в выемку и закрепляется в ней. Нужно проследить, чтобы пластинка не имела видимых изъянов, так как при деформации готовое устройство не будет работать так, как нужно.
3. Выполнение действий, описанных в предыдущем пункте при работе с внутренней поверхностью. Следует обеспечить наклонный угол шарнира, составляющий примерно 80.

Как правильно установить газлифт на кухонный шкаф?

В начале работы нужно подобрать инструмент и произвести разметку, закупить газлифты и комплектующие. Газлифты характеризуются разными параметрами и усилием, при котором пружина сжимается. Устройство должно соответствовать размерам мебели. Обычно размеры мебели стандартные и для нее выпускаются три основных варианта газлифтов по размерам. Нужно знать максимальное выдвижение штока и длину сложенного механизма.

Усилие сжатия нужно при расчете конструкции для дверок разной массы с учетом всего покрытия и фурнитуры. Величина сжатия пружины нормируется и указана в техпаспорте механизма, измеряется в ньютонах и может быть по величине в 60, 80, 100 и до 140 Н. По весу двери рассчитывается газлифт из расчета килограмма массы двери на 10 ньютонов усилия сжатия.

Способов крепления много. Часто употребляются плоские площадки, монтируемые на боковинах шкафа шурупами и саморезами. Для деревянной мебели используются вкручиваемые держатели.

Какой инструмент понадобится при монтаже?

Необходим набор инструментов — одного не хватит. Если вы хотите произвести установку самостоятельно, вам понадобятся:

1. Метр, линейка или рулетка.
2. Молоток и плоскогубцы.
3. Дрель (лучше электрическая).
4. Отвертка или шуруповерт (последний предпочтительнее).

Шаг 1. Разметка перед установкой

Перед установкой устройства производится разметка в нише шкафа и расчеты, необходимые для установки. Также производится разметка центров мест крепления по обеим сторонам ниши и на дверце.

Шаг 2. Монтажные работы

Установка газлифта на кухонный шкаф осуществляется следующим образом:

1. Вначале закрепляются основания к бокам шкафчика на местах, размеченных ранее.

2. Устанавливаются пластины и скобы с пружинами. Скоба вкручивается, головка газлифта защелкивается прямо на ней.

3. Центр крепления должен совпадать с размеченным, крепится основание в разных вариантах 3-мя или 4-мя шурупами или саморезами. Головка конструкции фиксируется в отверстиях.

Важно! При искривлении пластины лифт не работает. 4

Аналогично производятся действия по закреплению на дверце мебели. Угол наклона шарнира должен быть 8 градусов

4. Аналогично производятся действия по закреплению на дверце мебели. Угол наклона шарнира должен быть 8 градусов.

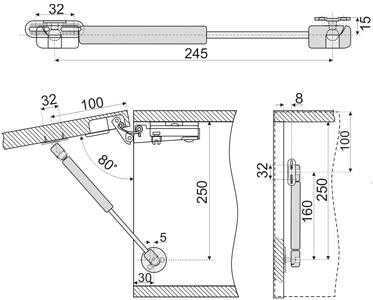

Схема установки газлифта

5 советов по монтажу

В связи с самостоятельным проведением крепления устройства можно предоставить несколько полезных советов:

1. Механизм должен закрепляться на боковины ниши — иначе будет перекос крепления.
2. Дверца в шкафчике должна быть усиленно закреплена с помощью двух дополнительных мебельных петель.
3. Лифты лучше выбирать с усилием до 80 ньютонов, двери большей массы отсутствуют на практике.
4. Фурнитура на дверцах должна быть установлена до установки газлифтов.
5. При монтаже кухонного шкафа он не должен висеть на стене.

Верхние шкафы оснащены газовым лифтом.

Газлифты очень удобны и расширяют функциональность шкафов и другой мебели. Небольшая цена и возможность купить и самостоятельно установить их со стороны фасада дают им преимущества перед другими конструкциями. Недостаток устройства — отсутствие возможности починить уже установленный газлифт для кухни. В интернете есть много видео и дана полная инструкция, как крепить устройство. Поставить его можно на шкаф из любого материала.

голоса

Рейтинг статьи

Устройство и принцип действия газлифта

Газовый лифт (газовая пружина, подъемник) для кухонных шкафов состоит из следующих элементов:

• внешнего корпуса, изготавливаемого в большинстве случаев из металла;
• штока и упорного подшипника для его плавного скольжения;
• газовой капсулы (в большинстве случаев заполняется азотом);
• уплотнительных прокладок.

Внутреннее устройство кухонного подъемника

Газовый лифт является полностью герметизированным устройством, что полностью исключает возможность проведения ремонтных работ в случае поломки оборудования.

Газовый лифт устанавливается на дверцы кухонных шкафчиков для плавного открывания/закрывания и удерживания в заданном положении. В отличие от фурнитуры иного типа подъемник:

• может быть установлен на мебель, изготовленную из любого материала;
• позволяет открывать и закрывать дверцы без ручки;
• надежно фиксирует дверцу в открытом положении, не допуская чрезмерного открытия;
• за счет сжатия и увеличения газа позволяет регулировать плавность хода кухонного фасада.
