Разновидности мебельных направляющих, особенности конструкций

Конструкция и материал ролика направляющих DS и MB

Наличие обрезиненных роликов, обеспечивающих бесшумность хода, — ложное представление о качестве направляющих DS и MB.

Обрезиненные ролики бывают двух видов:

• Составные : из двух частей с резиновой прокладкой
• Цельные : с продольной бороздкой, в которой располагается резиновый валик.

Раньше за счет использования резиновой смягчающей прокладки достигали снижения шумности направляющих, но использование резины приводило к увеличению трения между роликом и направляющей, в результате чего открывание и закрывание ящика было затрудненным и неудобным. Такие конструкции ролика существенно снижали его износостойкость, потребительские и эксплуатационные свойства изделий, ролик разрушался. В современных направляющих DS и MB высокого качества известных производителей используются ролики, изготовленные из полимера ПОМ (POM) — полиоксиметилен, а также ролики из материала АБС-пластик (ABS-plastic).

ПОМ (полиоксиметилен, полиформальдегид, полиацеталь) (—Н2С—О—)n — продукт полимеризации формальдегида. Характеризуется высокой стабильностью, сохраняет жесткость и механическую прочность до 120°C, стоек к истиранию, ударным нагрузкам, к органическим растворителям и маслам

Является самосмазывающимся материалом, стоек к низким температурам, что немаловажно при транспортировке и хранении на складе.

АБС-пластик — ударопрочная техническая термопластическая смола на основе сополимера акрилонитрила с бутадиеном и стиролом (название пластика образовано из начальных букв наименований мономеров). Характеризуется высокой твёрдостью и прочностью, стойкостью к ударным нагрузкам.

Преимущества и недостатки

Преимущества телескопических направляющих для духового шкафа:

1. Безопасность. Вероятность получения ожогов снижается, так как минимизируется контакт с горячим паром, стенками, самим противнем.
2. Защита внутреннего покрытия духовки. Противень не соприкасается со стенками духовки, не царапает и не деформирует их.
3. Простая сборка. Для сборки оборудования не требуется специальных знаний и навыков.
4. Простота использования. Полозья двигаются плавно и мягко, поэтому для выдвижения противня требуется приложить минимальные усилия.
5. Расширенный функционал. Система позволяет одновременно готовить несколько блюд на разных уровнях.
6. Надежность и устойчивость конструкции. Исключается вероятность перемещения противня в системе либо его падения.

Система позволяет остужать приготовленное блюдо путем выдвижения его наружу, а уже после остывания его ставят на стол.

1. Высокая стоимость техники с телескопическими направляющими. Цена возрастает на 2000 руб. и более.
2. Сложный уход и обслуживание. В механизме скапливаются копоть, жир, грязь. Для поддержания чистоты и легкого скольжения разбирают всю систему и тщательно очищают. Без разборки полноценное очищение невозможно.
3. Съемные элементы конструкции очищают только вручную в горячей воде с помощью мягкой губки и специального средства для духовых шкафов. Элементы нельзя мыть в посудомоечной машине или чем-то смазывать.

Столы с выдвижными ящиками для кухни: практичны ли

Модульная компоновка нижнего ряда мебели вашей кухни предполагает шкафы с разделенным по горизонтали пространством. Это разделение может быть осуществлено либо полками (как правило, полка только одна), либо весь стол может быть оснащён выдвижными ящиками для хранения специй, круп и кухонной утвари. В верхних ящиках размещают столовые приборы.

Преимущества и недостатки полочной или ящичной компоновки, как показывает практика, могут быть следующими:

• Для того чтобы убрать посуду или прочие принадлежности в столы с полками, необходимо открыть распашные двери и нагнуться. Это может быть неудобно для людей с ограниченными возможностями;
• Одно- или двустворчатые дверцы являются, по сути, рычагами с длинным плечом и легко могут быть отломаны. В этом случае крепёжная фурнитура вырывается из ДСП или массива «с мясом», и шкаф трудно будет отремонтировать, особенно своими руками;
• На полку можно поставить очень тяжёлые грузы, не боясь, что она подломится;
• Система выдвижных ящиков сложна и может заклинить или сломаться;
• На ящики идёт много материала, изготовление мебели получается дороже, а отдельные ящики скрадывают пустое пространство существенно больше, чем полочки.
• Достать предмет из выдвинутого ящика, как правило, не представляет труда, ящик хорошо освещён в отличие от полутёмной внутренности шкафчика с полками;
• Даже обеденный гарнитур может быть снабжён выдвижными ящиками, но не полками.

Выбор в сторону выдвижных ящиков или полочек сделать непросто. Однако если делать столы своими руками, более предпочтительна модель с выдвижными ящиками.

Особенности применения

Помимо обычных бытовых мебельных изделий шариковые направляющие нашли самое широкое применение в мебели специфического назначения. Например, тесное пространство ванной комнаты не позволяет использовать шкафы со ящиками стандартной длины, поэтому здесь подойдёт фурнитура, дающая возможность полностью выдвинуть неглубокие ящики. Благодаря бесшумности работы системами полного выдвижения оснащаются шкафы медицинские учреждений, ящичные стеллажи архивов, студиях звукозаписи, где поддержание тишины является одним из условий работы. Для повышения бесшумности их работы некоторые производители дополнительно заключают металлические шарики в пластиковые сепараторы.

На заметку!

Специальные направляющие с квадратным сечением часто имеют возможность скрытой установки (в паз) делающей фурнитуру совершенно незаметной со стороны. Она нашла широкое применение в дорогой мебели, на стоимость которой высокая цена шариковых направляющих особенно не влияет.

Многие домашние «самоделкины», изготавливая мебель для кухни своими руками, часто используют шариковую фурнитуру полного выдвижения для стеллажей под небольшой телевизор или даже под достаточно тяжелую микроволновую печь.

Предлагаем изучить наш мастер-класс по креплению шариковых направляющих.

Конечно на распространённость шариковых направляющих значительное влияние оказывает их стоимость. Сегодня на рынке мебельной фурнитуры имеются различные устройства полного выдвижения российского и китайского производства.

Металлизирование ложементов вызвано не прихотью производителей, а эксплуатационными требованиями. Для нормальной, долговременной работы шариков требуется их периодическая смазка. Окрашенные поверхности при контакте с минеральными смазочными материалами достаточно быстро выйдут из строя.

Сегодня в продажу поступает мебельная фурнитура, имеющая следующие виды анодированного покрытия:

• серебристый или черный цинк;
• различные оттенки бронзы;
• нержавеющая полированная сталь «под хромирование»;
• чернение (оксидирование).

В заключение хотелось бы отметить, что рынок мебельной фурнитуры достаточно динамичен и постоянно обновляется. Сегодня можно найти шариковые направляющие не требующие смазки и высокоточные (прецизионные) системы. Пока в мебельных изделиях они широкого распространения не получили, однако со временем, при повешении требований к комфортности и снижении цены они несомненно найдут свою нишу и в бытовых изделиях.

Шариковые направляющие для выдвижного ящика

Наиболее распространенным объектом использования механизма являются все же выдвижные ящики, которыми оснащаются всевозможные шкафы и тумбы. Самостоятельно изготовить перечисленные предметы обихода не трудно, а чертеж будущего изделия только кажется сложным.

Они практически бесшумны, имеют плавный ход и гораздо лучшие декоративные свойства.

После того, как все необходимые расчеты произведены, а сам корпус построен, следует переключиться на формирование ящиков и закрепление выдвижного устройства.

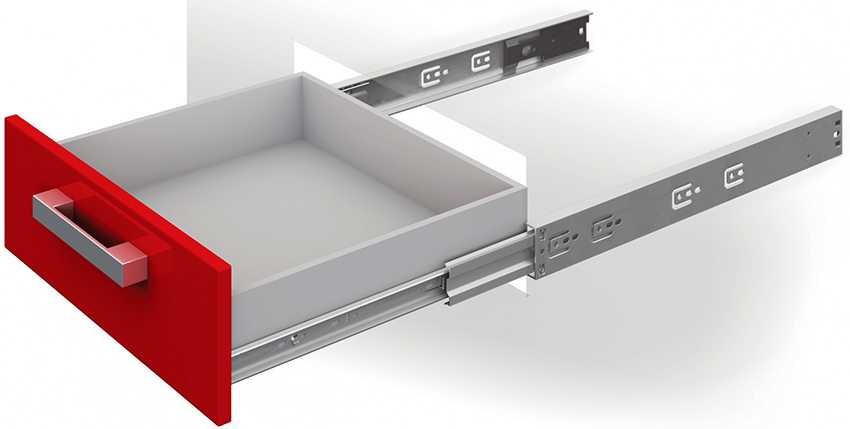

Комплект шариковых направляющих состоит из двух стальных симметричных телескопических полозьев: левой и правой, каждая из которых разбирается на две составные части.

С установкой последнего на собственноручно созданную мебель проблем также не возникнет, а перед вычислением параметров ячеек следует выбрать конкретную конструкцию шариковых направляющих. Делать это нужно потому, что разные представители механизмов имеют отличные от других размеры (прежде всего, различна толщина).

По глубине ящик должен быть равен длине направляющей.

Необходимо оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика.

Определившись с разновидностью телескопических устройств, можно переходить к выполнению расчета основных параметров выдвижного ящика.

Расчёт деталей для выдвижного ящика

Если ящик изготавливается своими руками, то необходимо заранее рассчитать его размеры, чтобы можно было правильно прикрепить шариковые направляющие. Размеры ящика не должны соответствовать размерам шкафа. Обязательно нужно предусмотреть технологический зазор. Так между боковинами собранного ящика и боковыми стенками ниши, куда он будет вставляться, должно быть расстояние в 13 см с каждой стороны. Задняя стенка ящика также не должна соприкасаться со стенкой шкафа. Между ними должен быть зазор как минимум в 10 мм.

Параметры установки ящика

Исходя и габаритов ящика необходимо рассчитывать размеры шариковых направляющих для ящиков. Так длина металлических полозьев должна быть идентична глубине ящика. Минимальная длина направляющих – 200 мм. Обычно люди устанавливают ящики глубиной 250-800 мм и высотой 80-250 мм. В гипермаркете Оби можно получить бесплатную консультацию по подбору шариковых направляющих к разной мебели.

Основные виды направляющих

Изделия бывают:

• роликовыми;
• полновыдвигающимися;
• с наличием доводчика;
• обратного действия;
• скрытыми;
• метабоксами, тандембоксами.

Роликовые

После появления очень быстро стали популярными. В настоящее время ими оснащается большинство предметов мебели. Монтируются с обеих сторон ящиков в специальные отверстия.

Полновыдвижные

В основе – шариковый подшипник. Обеспечивают плавное, а главное, полное открывание. Требуют определенных усилий при эксплуатации. Рассчитаны на разные нагрузки.

С доводчиком

Конструкция таких направляющих аналогична предыдущим. Различие заключается в наличии таких элементов, как демпферы и доводчики. Все это необходимо для бесшумного использования выдвижных ящиков шкафов-купе. Выполняют роль амортизатора, если прилагаются избыточные усилия при закрывании.

Обратного действия

Почти ничем не отличаются от предыдущих с доводчиком за исключением того, что при открывании ящика требуется нажать на него, аналогично нажатию на кнопку. Не требуют установки ручек.

Скрытого монтажа

Могут оснащаться как доводчиками, так и системами обратного действия. Помещаются снизу на обратной стороне дна ящика. Отличаются надежностью. Обеспечивают мягкое закрывание, плавный ход, без шума.

Метабоксы и тандембоксы

У таких систем множество преимуществ: способность выдерживать серьезные нагрузки, эстетичность, хорошие эксплуатационные качества. Однако характеризуются сложностью конструкции, поэтому являются самыми дорогими из существующих. Чаще всего используются при производстве элитной мебели.

Расположение выдвижных ящиков в шкафу

Главное преимущество сборки выдвижных ящиков в уже готовом шкафу — не нужно разбирать вещи, везти его в сервис-центр или вызывать на дом мастера для реконструкции. Это легко сделать самому.

Выбираем расположение ящиков:

1. Отдельно друг от друга.
2. В модуле, который встраивается в шифоньер.

Недостаток первого типа расположения — трудности регулировки направляющих после нескольких лет использования. При эксплуатации шкафа с течением времени стенки могут прогнуться. Это приводит к искривлению геометрии отсека и затрудняет свободный ход ящика по направляющим.

Блочно-модульный вариант лучше, потому что:

• собирается вне шкафа, облегчает работу во время установки;
• образуется меньше пыли при встраивании в шифоньер, поэтому вещи можно не убирать.

Модуль желательно устанавливать не выше 1 метра от пола. Если нет места в отсеке со стеллажными полками, то поместите в нише со штангой под плечики. При определении расположения помните, что выдвижению короба не должны мешать боковые петли дверей. Поэтому учитывайте расстояние между ними. А в шкафах-купе не располагайте блочно-модульную конструкцию близко к пересечению раздвижных дверей.

Что такое телескопические модели

Температура готовки многих блюд в аппарате достигает 200–250 С, а это немало. И если снаружи аппарат остается прохладным, то при открывании дверцы, а тем более при вытаскивании поддона хозяйке приходится почувствовать жар готовки на своих руках. Телескопические направляющие представляют собой широкие металлические полозья, по которым и выдвигается противень или решетка. При этом удерживать ее одной рукой нет нужды. Преимущества: • чтобы выдвинуть решетку необходимо минимальное усилие;

• телескопические направляющие для духовых шкафов Bosch оснащаются стопорами спереди и сзади. Это не позволяет решетке произвольно перемещаться или падать; • противень с блюдом не нужно удерживать на весу. Можно выдвинуть решетку и оставить, чтобы полить соусом или снять пробу;

• двигаясь по полозьям, поддоны и решетки не цепляются за стенки и не оставляют царапин на эмали. Недостатки изделия: • стоимость духового шкафа с таким приспособлением выше на 1–2 тыс. р; • устройство не выдерживает очень высокой температуры, поэтому если в духовом шкафу предусмотрена пиролитическая очистка, его следует снять и вымыть отдельно.

Разновидности

Различают несколько вариантов исполнения, отличающиеся разной степенью выдвижения.  Трехуровневые – самый современный вариант. Телескопические направляющие для духовых шкафов Electrolux, Bosch, Aeg, относятся к этой категории. В этом случае возможно выдвижение поддона полностью на всех 3 уровнях.  Полное выдвижение только одного уровня и частичное двух других. При небольших размерах аппарата такой вариант может быть удобней.  Частичное выдвижение телескопических полозьев – встречаются в бюджетных моделях. Устройство можно купить дополнительно – компания Siemens, например, предлагает его как отдельную опцию. Однако установить их можно только в электрические встраиваемые аппараты.

Тандембоксы

Тандембоксы — самый дорогой сегмент рынка направляющих для ящиков. Борта ящика (царги)
выполнены из тонкостенной стали, в отличии от тандемов, где корпус
ящика выполнен из ДСП.

Рис. 20. Ящик на направляющих Тандембокс

В комплект входят крепления к фасаду и крепления задней стенки ящика. Деталировка включает дно и заднюю стенку из ДСП, как у метабокса. Направляющие аналогичны тандемам, имеют плавное закрывание, с доводчиками.

Рис. 21. Направляющие для ящиков тандембокс под систему Tip-on

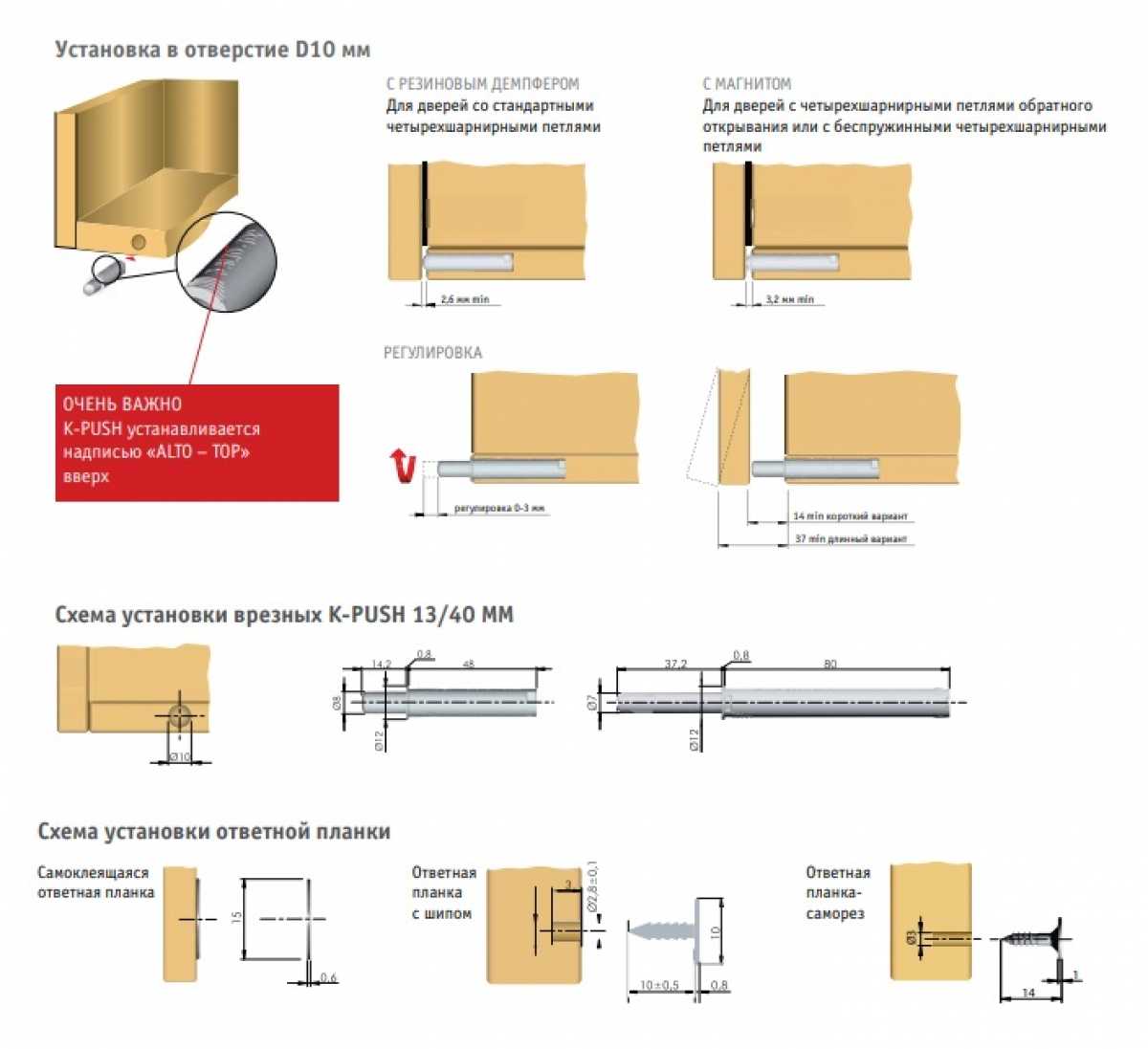

Тандембоксы могут быть снабжены системой открывания, которая не требует установки ручки на фасад, достаточно легко нажать рукой на фасад.

Рис. 22. Система Tip-on для направляющих для ящика тандембокс

Тандембоксы различных высот и многообразие ассортимента значительно превышает метабоксы. Рассмотрим на примере
тандембоксов Blum.

Высота B, высота царги ящика 83 мм

Используется для высоких фасадов, задняя стенка увеличивается также по высоте и добавляется
реллинг. Минимальная высота внутреннего пространства для ящика 160 мм.

Высота С, высота царги ящика 115 мм

Используется для высоких фасадов, задняя стенка увеличена, также добавлен релинг. Минимальная высота внутреннего пространства для ящика 191 мм.

Высота D, высота царги ящика 83 мм

Используется для высоких фасадов, задняя стенка также увеличена, но добавлены уже два релинга. Минимальная высота внутреннего пространства для ящика 224 мм.

Высота также D, высота царги ящика 83 мм

Используется для высоких фасадов, задняя стенка также увеличена, но вместо двух реллингов, релинг с Boxside — накладка на царгу ящика. Минимальная высота внутреннего пространства для ящика 224 мм.
Решение в основном для кухонных ящиков, а не для шкафов купе.

Высота также D, высота царги ящика 83 мм

Используется для высоких фасадов, задняя стенка также увеличена, но вместо двух релингов, релинг с
Boxside, но в отличии от предыдущей модели, Boxside не из стали, а прозрачный из стекла. Минимальная высота внутреннего пространства для ящика 224 мм.
Решение в основном также для кухонных ящиков, а не для шкафов купе.

Подробно о направляющих тандембокс с оригинальными фотографиями составляющих комплекта направляющих, в том числе и элементов по организации внутреннего пространства ящиков, читайте в статье о
направляющих для ящиков Tandembox.

Два тройных трубчатых держателя и трубки релинги позволяют изготовить специальный ящик на направляющих тандембокс в тумбу для мойки. Благодаря вырезу в дне ящик позволяет обойти выпирающую внутрь корпуса тумбы мойку.

Рис. 23. Ящик на направляющих тандембокс под мойку

Ещё одно интересное решение от Blum это применение направляющих тандембокс для угловой тумбы, которая называется
Space Corner.

Рис. 24. Направляющие тандембокс в тумбе Space Corner

Комплект фурнитуры включает ряд специфических элементов, которых нет в других направляющих и фурнитура эта, откровенно говоря, не дешевая. Space corner позволяет эффективно использовать угловое пространство в кухне, а применение разделителей ORGA line дополнительно структурирует пространство для хранения.

Рис. 25. Тумба Space Corner

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с , вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

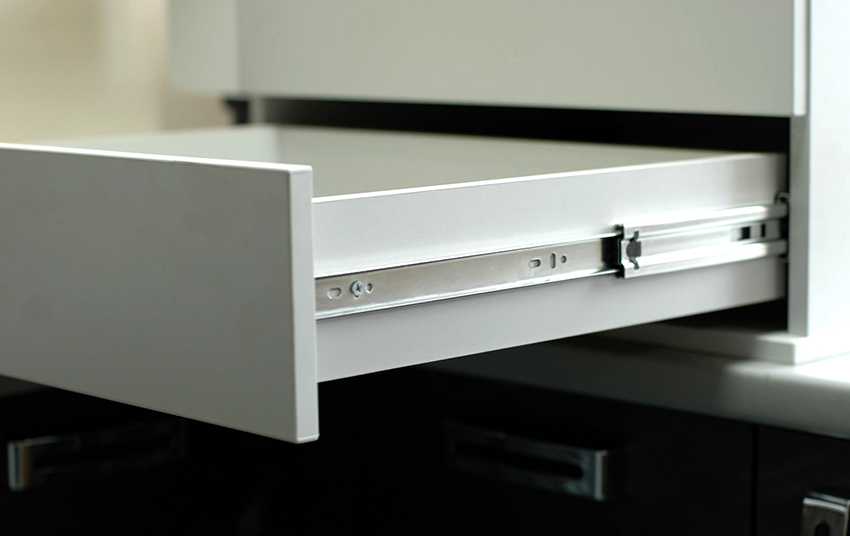

Оснащение выдвижных ящиков шариковыми (телескопическими) направляющими дает существенные преимущества при их эксплуатации. Они обеспечивают плавное и бесшумное скольжение ящиков в кухонных шкафах, комодах, шкафах-купе и другой мебели.

Составляющие направляющих легко движутся благодаря прочным металлическим шарикам, находящимся внутри профиля, что позволяет при необходимости выдвигать нагруженные ящики на полную длину. Отдельные модели выдвигаются на 90 см и выдерживают нагрузку до 45 кг.

Кроме этих достоинств можно отметить их доступную стоимость, износостойкость и, что немаловажно, шариковые направляющие для выдвижных ящиков не составит труда установить самостоятельно. Чтобы механизм работал безупречно, необходимо правильно произвести разметку участков крепления составляющих. Между стенкой ящика и боковой стороной шкафа с двух сторон должны оставаться зазоры, в которых и будут размещаться направляющие

Обычно это по 13 см с каждой стороны

Между стенкой ящика и боковой стороной шкафа с двух сторон должны оставаться зазоры, в которых и будут размещаться направляющие. Обычно это по 13 см с каждой стороны

Чтобы механизм работал безупречно, необходимо правильно произвести разметку участков крепления составляющих. Между стенкой ящика и боковой стороной шкафа с двух сторон должны оставаться зазоры, в которых и будут размещаться направляющие. Обычно это по 13 см с каждой стороны.

Схема расчета деталей выдвижного ящика

Длина направляющих составляет от 25 до 90 см с шагом 5 см, они должны быть короче самого ящика приблизительно на 6-10 см. поэтому механизм крепят посередине боковой стенки ящика, оставляя небольшие промежутка впереди и сзади.

Также между задними стенками ящика и шкафа должно оставаться, как минимум, 10 мм свободного пространства. Проще всего делать разметку и крепить направляющие в процессе сборки мебели – это намного удобнее и быстрее.

Монтаж шариковых направляющих для выдвижных ящиков шкафа-купе

Современные модели направляющих для комодов стали оптимальной заменой обычным деревянным планкам, которые довольно долго использовались для перемещения ящиков. Самой практичной и функциональной считается телескопическая фурнитура. Она представляет собой шариковые направляющие с возможностью полного выдвижения.

Преимущества шариковых направляющих полного выдвижения:

• приемлемая стоимость;
• плавное и мягкое перемещение;
• отличные прочностные характеристики;
• износостойкость;
• простая система монтажа.

Шариковые направляющие позволяют выдерживать вес до 25 кг

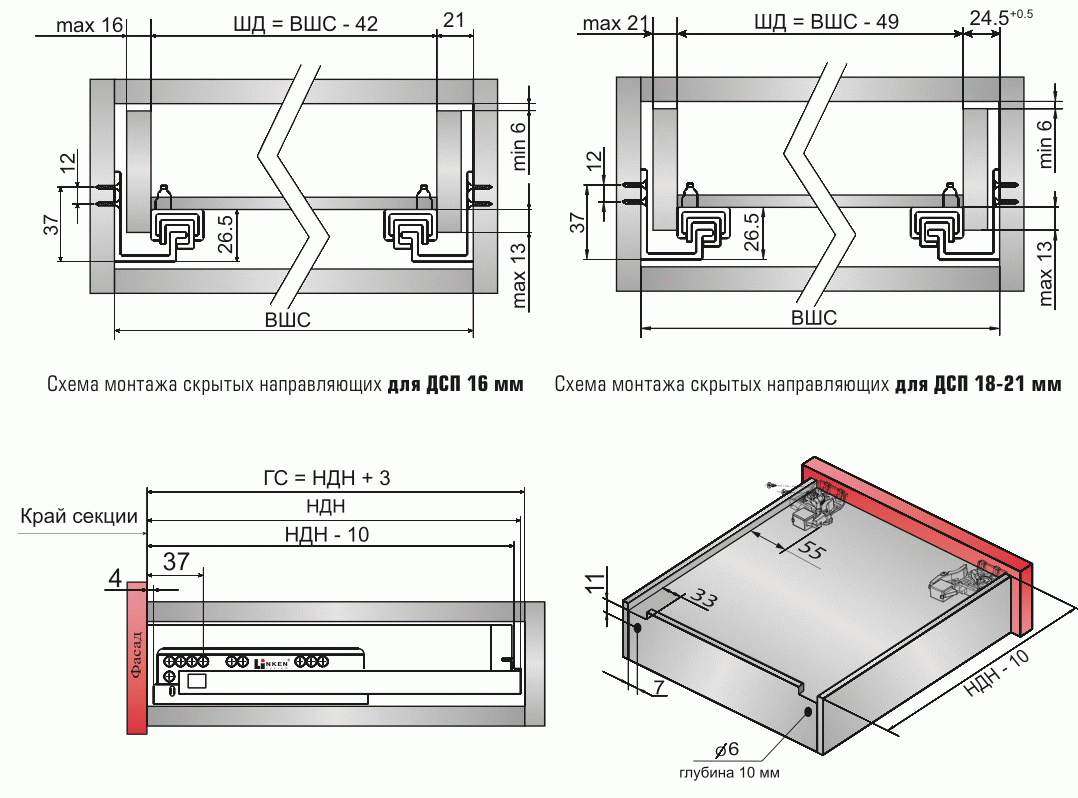

Телескопические направляющие характеризуются скрытым типом монтажа. Эта разновидность фурнитуры используется не только в комодах, но и в шкафах-купе, в письменных столах, а также в кухонной мебели. Не стоит забывать о преимуществах направляющих скрытого монтажа с доводчиком. Такие модели позволяют выдвинуть ящик на всю его длину, получив тем самым доступ ко всем вещам, которые в нем хранятся. Масляный доводчик обеспечивает плавное закрывание.

Механизм шариковых направляющих с доводчиком способен выдержать до 50 тыс. открываний и закрываний. Конструкция фурнитуры рассчитана на весовые нагрузки до 25 кг.

Как крепить шариковые направляющие: технология монтажа

Перед установкой шариковых направляющих необходимо вытянуть внутреннюю часть фурнитуры. Для этого нужно прижать черные усики. В результате получается две половинки, одна из которых крепится на внутреннюю стенку шкафа, а вторая – на боковую часть ящика с наружной стороны.

Как установить шариковые направляющие? Для этого следует придерживаться определенной последовательности действий:

Необходимо нанести на ящик разметку, а затем закрепить направляющие с помощью шурупов

1. Сначала нужно определить оптимальное место для монтажа креплений.

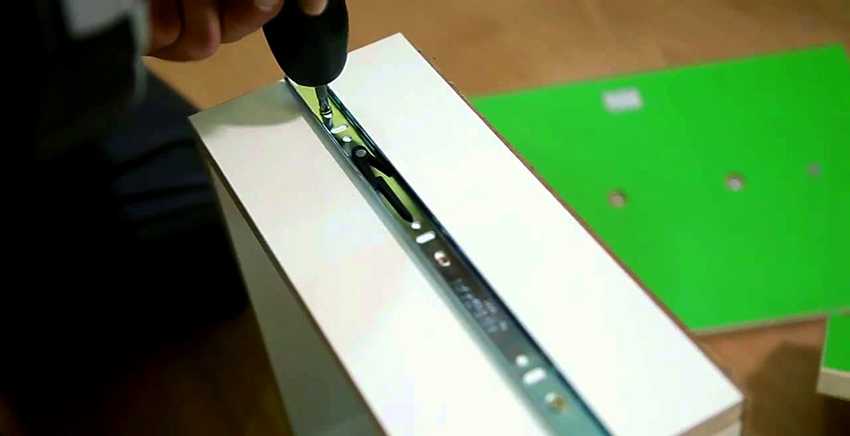

2. На боковой части ящика с наружной стороны необходимо нанести разметку. Линия предполагаемого монтажа может располагаться в нижней зоне или же проходить строго по центру.
3. Затем, используя шурупы, в соответствии с линией разметки закрепляется одна половина фурнитуры.
4. На внутреннюю стенку шкафа нужно нанести аналогичную разметку. Размещение этой линии будет зависеть от высоты выдвижного ящика.
5. После этого вторая половинка фурнитуры закрепляется на своем месте.

Чтобы удостовериться в том, что установка направляющих с доводчиком выполнена правильно, нужно завести ящик на место и проверить, насколько свободно он открывается и закрывается.

На обеих частях фурнитуры имеется большое количество отверстий, каждое из которых выполняет определенную функцию. Удлиненные горизонтальные отверстия обеспечивают возможность перемещения профиля по горизонтали в процессе регулировки направляющих, а удлиненные вертикальные – движение вверх/вниз. После того как фурнитура полностью настроена, она надежно фиксируется саморезами или шурупами. Для этого используются отверстия круглой формы.

После установки направляющих необходимо проверить как ящик закрывается и открывается

Нижние направляющие обычно устанавливаются с отступом 3 см от днища шкафа. Размещение оставшихся компонентов полностью зависит от размерных параметров ящиков. В процессе эксплуатации элементы не должны соприкасаться. Чтобы избежать этого, расстояние между фурнитурой, установленной на стенках шкафа, следует увеличить, добавив к показателю высоты фасадной части ящика 2-3 мм. В процессе монтажа обязательно нужно следить, чтобы фиксация всех компонентов направляющих осуществлялась строго по линии разметки.

Направляющие – основной компонент раздвижной системы в шкафах купейного типа. Для изготовления профилей применяются различные материалы, самым качественным из которых является алюминий. Технология установки фурнитуры для раздвижной системы довольно проста. Если правильно выполнить все расчеты и точно следовать инструкциям, то монтаж можно осуществить самостоятельно. Для сильно нагруженных ящиков желательно воспользоваться двойным комплектом фурнитуры.

Тщательный уход за раздвижной системой позволит продлить срок службы направляющих и колесиков/шариков. Для этого достаточно 2 раза в месяц убирать пыль и мусор с помощью пылесоса, а затем протирать поверхность рельсов влажной губкой.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

• Ширина шкафа/тумбы (внешнего габарита) = Х.
• Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
• Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

• Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
• Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

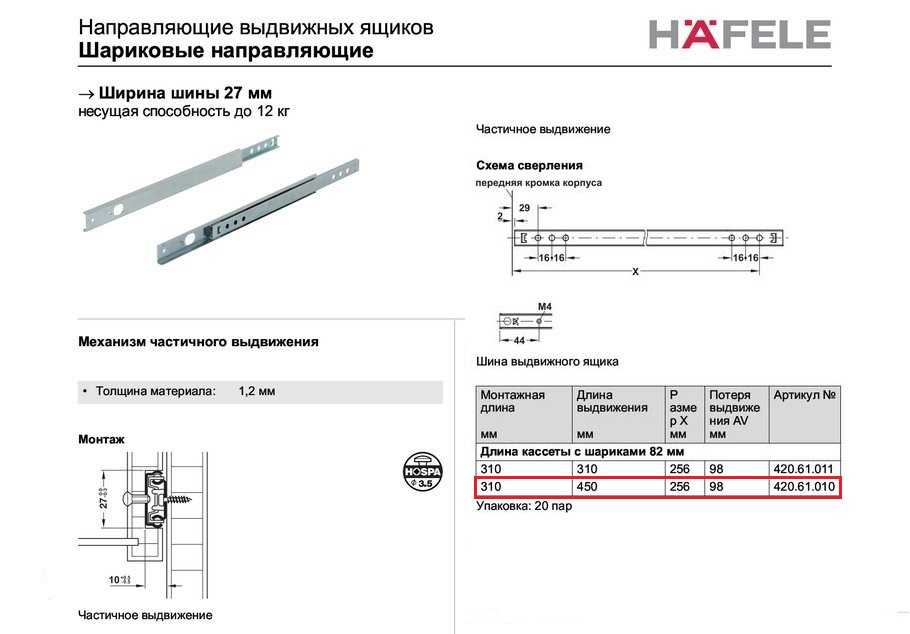

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

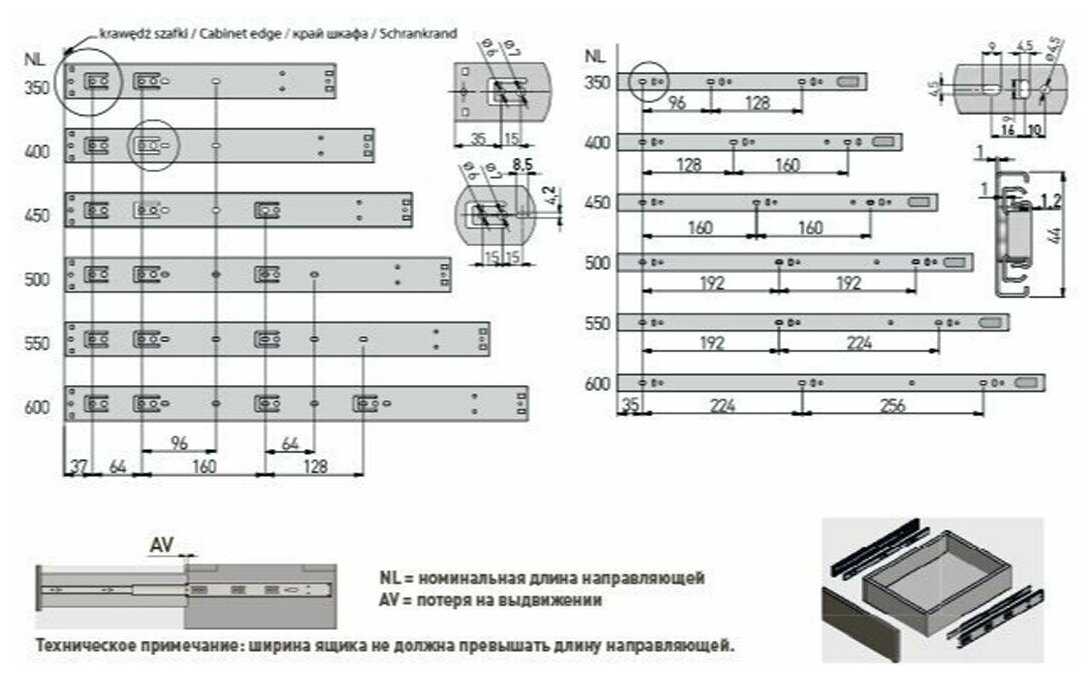

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

• При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
• При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Процесс монтажа

Как установить механизм зависит, в целом, от типа выдвижной системы.

Чтобы выполнить монтаж стандартной шариковой направляющей на боковину внутреннего ящика, потребуется:

1. Прежде всего, разобрать направляющую. По обыкновению рельс и каретка объединены между собой стандартным фиксатором – простой защелкой. Чтобы разобрать деталь, требуется надавить на защелку и вытянуть каретку.
2. Пометить маркером область установки системы на выдвижном ящике и основном каркасе мебели.
3. Закрепить каретку на ящике, а рельс на каркасе.
4. Затем скрепить составляющие. Скрепление выполняется посредством саморезов, в заблаговременно подготовленных отверстиях.
5. Далее ящик требуется вставить в основной каркас мебели, объединив, таким образом, обе части направляющей.

Важно отметить, что замена данной детали выполняется аналогичным образом, сразу после демонтирования предыдущего оборудования, которое уже устарело либо пришло в негодность. Детали можно изучить в видео

Типы систем по конструкции

Существует два основных типа раздвижных систем для шкафа-купе: подвесные и опорные.

Подвесные конструкции дают нагрузку на верхние ролики. В опорных системах основная тяжесть дверей приходится на нижний профиль.

Одинарный подвесной механизм, на который устанавливаются двери расположен в верхней части шкафа. Со временем возможно разбалтывание полотен. Для предотвращения этого нужна установка стабилизатора.

Опорная система – ролики двигаются только по нижней направляющей. Сверху дверь фиксируется специальными зажимами. Изменением высоты колесиков легко регулировать наклон дверей.

Основной минус заключается в попадании грязи и пыли в полозья, из-за чего быстро изнашиваются ролики. Избежать этого можно закреплением ленточных щеток или регулярной ручной чисткой.

Комбинированная система объединяет оба вида. Перемещение створок осуществляют верхние и нижние колесики. Это современный и самый популярный механизм.

Особняком идут компланарные системы, которые дают возможность дверным полотнам располагаться в одной плоскости (заподлицо), а при открывании сначала чуть выезжают вперед и затем двигаются влево-вправо. Это самые современные и дорогие механизмы.
