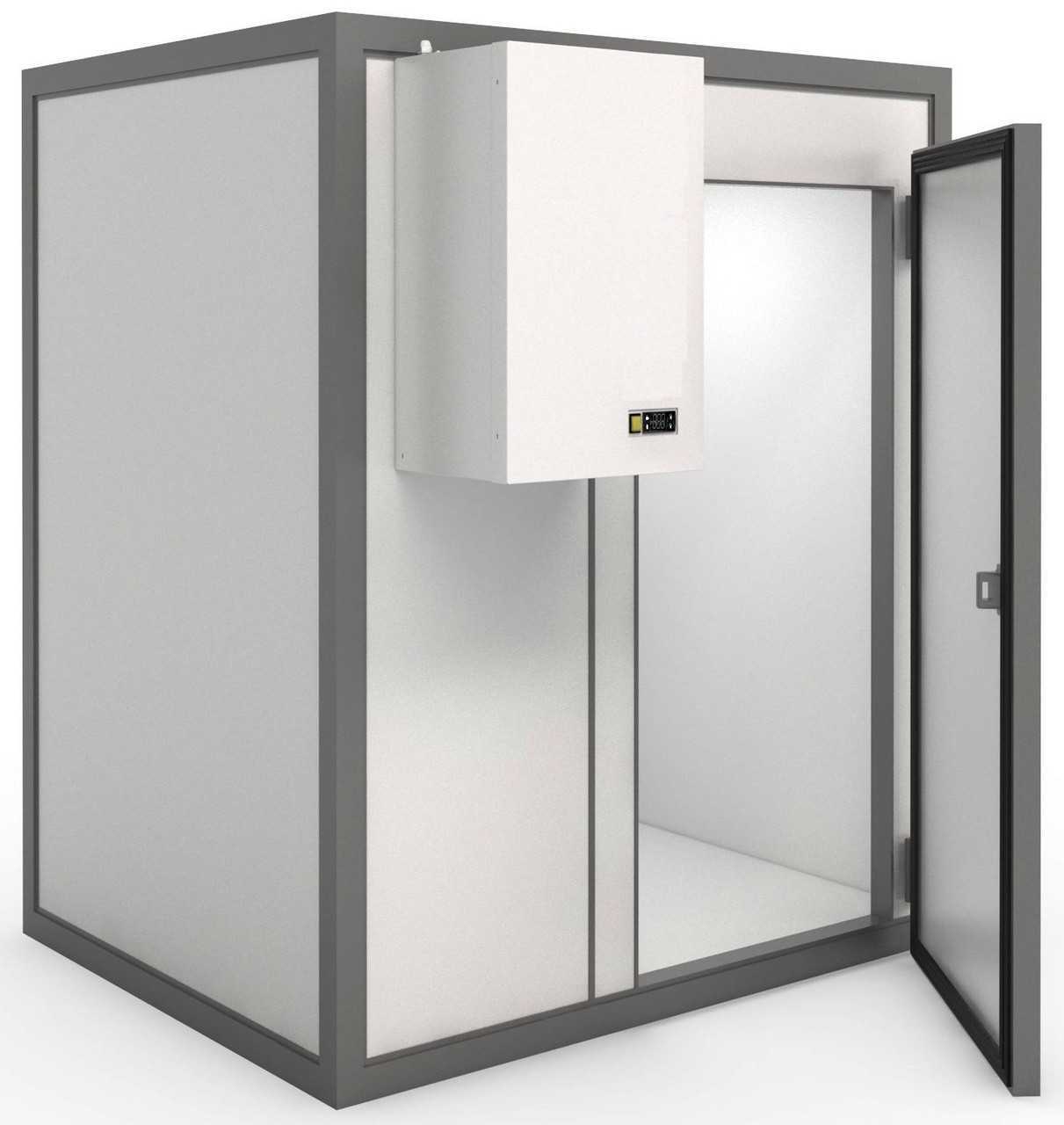

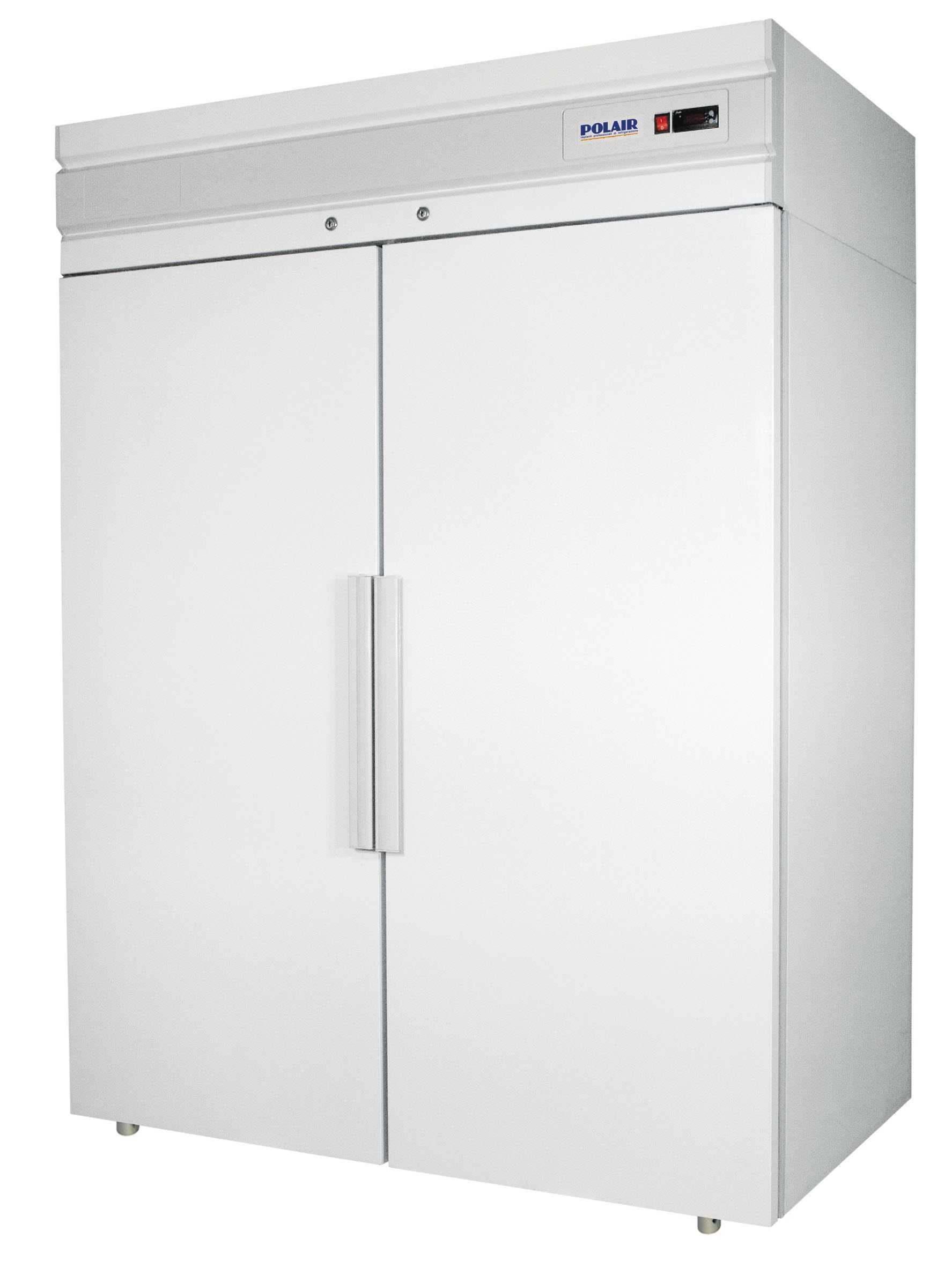

Промышленные

Эти морозильные бытовые установки также применяются в современной торговле, но в отличие от вышеописанных витрин, которые могут выглядеть узкой конструкцией, представляют собой большие морозильники, предназначенные исключительно для быстрой заморозки, хранения большого количества продуктов. Используются в основном на складских помещениях или в промышленном производстве.

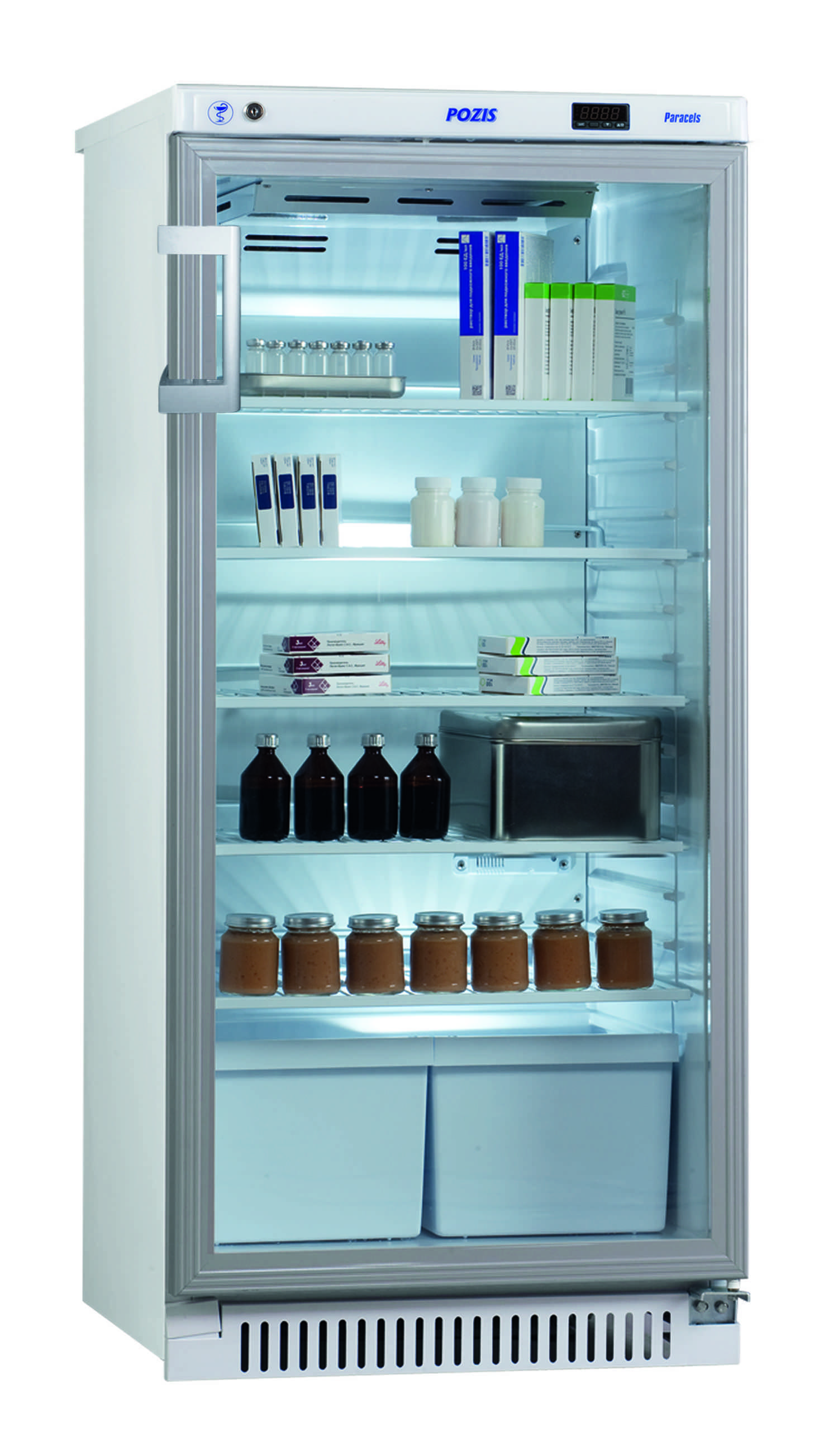

Медицинские

Из названия несложно догадаться что такой вид морозильной камеры применяется для хранения различных лекарственных препаратов в больницах, аптеках, в том числе наркотических, психотропных и ядовитых веществ. А также подобными морозильными камерами пользуются многие современные лаборатории для сохранности проб, анализов, реагентов и других материалов, требующих особых условий хранения. В некоторых медицинских шкафах также может быть установлена стеклянная дверь.

Кондитерские

Такой бытовой шкаф представляет собой среднетемпературный вариант морозильного оборудования, который включает в свою установку систему вентилирования, предохраняющую выпечку, свежие хлебобулочные изделия от нежелательного заветривания. Чаще всего стеклянный шкаф морозильный кондитерский устанавливается в сопутствующих торговых залах, снабжается специальными люминесцентными лампами привлекательного золотисто-желтого цвета, которые выгодно подчеркивают всю красоту и свежесть кондитерских изделий. Подобные морозильные шкафы со стеклянной дверью могут быть оформлены в разных стилистических направлениях и выполняться из различных материалов.

Барные

Такая морозильная камера применяется для быстрого охлаждения различных алкогольных напитков, кратковременного хранения мороженого и льда для коктейлей, а также для охлаждения и хранения шотов. Шкаф барный представляет собой мини версию обычного морозильного оборудования, и зачастую в нем устанавливается стеклянная дверь. В основном такой барный морозильный вариант устанавливается в соответствующих увеселительных заведениях: барах, ресторанах, кафетериях. Но такой вариант может быть не только интересен барам и другим подобным учреждениям, но и служить для частного использования. Именно поэтому такие вертикальные модели не считаются исключительно вариантами для барного назначения.

Винные

Такое морозильное оборудование – современная мини версия винного погреба. Внутри маленький шкаф оборудован специальными полками, благодаря которым вино находится в постоянном контакте с пробкой бутылки и не даёт ей усохнуть и образовать трещины, которые пропустят нежелательный воздух к алкогольному напитку. Влажность такого морозильного шкафа всегда соблюдается в районе 70-80%, что создает наиболее комфортные условия для доброкачественного хранения винных напитков, именно этим винный шкаф отличается от подобной барной установки, которая предназначается для сохранности крепких алкогольных напитков.

Для хранения сигар

Такая компактная конструкция называется хьюмидор, что буквально переводится с латинского языка как “влажный шкаф”. Она не особо популярна в России, и мало где её можно встретить. Скорее относится к тем предметам, которые используют только специализированные магазины или люди, являющиеся истинными ценителями хороших высококачественных сигар. Такие узкие маленькие шкафчики отличаются своей способностью поддерживать внутри своей коробки постоянную влажность воздуха в диапазоне 65-70% для того, чтобы сохранить все вкусовые качества, богатство аромата изысканной продукции, избежав непонятных вкусовых примесей, а также для сохранности сигар от грибковых инфекций, табачных жуков вредителей.

Комбинированные

Комбинированный шкаф – это идеальное устройство для тех, кто хочет сэкономить на покупке отдельного холодильника и бытовой морозильной камеры. Он представляет собой двухкамерный вертикальный шкаф, который экономит пространство за счет расположения отсеков друг над другом. Сверху в данной конструкции зачастую устанавливается стеклянная дверь, а снизу – глухие полки. Особенно актуальна такая бытовая установка на рынках, в супермаркетах, в ресторанах, кафетериях, на любых предприятиях пищевой промышленности.

Первая категория электрических приемников

На сегодняшний день имеется три категории электроприемников, которые отличаются между собой степенью надежности.

К первой категории электрических приемников относятся те объекты, при нарушении электроснабжения которых возникают достаточно серьезные проблемы. К последним относят следующее: угроза жизни человеку, сильные ущерб народному хозяйству, повреждение дорогого оборудования из основной группы, массовый брак продукции, разрушение устоявшегося технологического процесса получения и распределения электроэнергии, возможное нарушение в работе важных элементов коммунального хозяйства.

К таким электроприемникам относятся здания с большим скоплением людей, к примеру, театр, универсам, универмаг и т. д. Также к этой группе принадлежит и электрифицированный транспорт (метро, троллейбус, трамвай).

Что касается снабжения электроэнергией данных сооружений, то они должны обеспечиваться электричеством от двух источников, которые независимы друг от друга.

Отключение от сети таких построек допускается лишь на срок, в течение которого будет запускаться резервный источник питания. Другими словами, система распределения электроэнергии должна предусматривать быстрый переход от одного источника на другой, в случае аварийной ситуации. Независимым источником питания в данном случае считается тот, на котором сохранится напряжение даже в том случае, если на других источниках, питающих один и тот же электроприемник, оно пропадет.

К первой категории также относятся устройства, которые должны питаться сразу от трех независимых источников.

Это особая группа, работа которой должна быть обеспечена в бесперебойном режиме.То есть не допускается отключение от электропитания даже на время включения аварийного источника. Чаще всего к такой группе относят приемники, выход из строя которых влечет за собой возникновение угрозы для жизни человека (взрыв, пожар и т. д.).

На что обращать внимание при выборе?

Подбирая КЩ, следует руководствоваться следующими факторами:

1. Способ крепления корпуса. Если планируется установка на бетонную стену панельного дома, то следует отдать предпочтение боксу, предназначенному для навесного монтажа. В противном случае, велика вероятность нарушения целостности несущей стены. Помимо этого, существенно осложнится сам процесс установки.

Соответственно, при монтаже в пустотелую стену, например, перегородку из гипсокартона, выбирается встраиваемая конструкция.

1. Расчетное число юнитов. Их количество определяется характерными особенностями электропроводки. Как правило, каждая линия подключается на отдельное защитное устройство. Рекомендуется оставлять запас 20-30%, на случай возможной модернизации внутренней сети с целью подключения каких-либо электроприборов, например кондиционера или бойлера. Замена КЩ требует больше усилий, чем установка еще одного модуля АВ.
2. Выбор класса защиты. Он определяется в зависимости от эксплуатационных условий. Если планируется размещение внутри помещения, можно ограничиться категориями IP30-40. Для внешнего электрощита требуется более высокий класс защиты (IP44-65).
3. Выбор материала. Здесь также стоит руководствоваться местом размещения. Если щит предполагается устанавливать внутри жилого дома, то, с эстетической точки зрения, предпочтительней пластмассовый корпус Металлические боксы более подходят для гаража, мастерской или другого подсобного помещения.

Правильный выбор КЩ очень важен, поскольку после его установки и подключения быстро заменить электрощит не представляется возможным.

Поскольку щиток относится к электрооборудованию, то к нему, в обязательном порядке, должен прилагаться технический паспорт, в котором отражается следующая информация:

• название модели;
• данные о производителе;
• технические параметры (допустимая величина напряжения, тока и частоты) и код технических условий;
• присвоенный класс защиты;
• дата производства.

Отсутствие паспорта говорит о том, что изделие, скорее всего, является контрафактным, и его технические характеристики могут не соответствовать нормам. Например, при производстве использовалась не огнеупорная пластмасса.

Тестирование прибора

Для тестирования желательно применить анализатор качества электроэнергии Circutorсерии АR.5. Также для тестирования используются токоизмерительные клещи и мультиметр для измерения напряжения.

Рис №3. Внешний вид энергосберегающего устройства SmartBoy

Энергосберегающий прибор SmartBoySP001 подключается в сеть, нагрузка в сети должна быть не более 50 кВт. Прибор включается каждые полчаса, замеры производимые АР5 через каждые 30 сек, не показали никаких существенных изменений. Достижение основной экономии, при использовании этого энергосберегающего прибора планируется за счет компенсации реактивной мощности. При уменьшении притока реактивной мощности из сети, происходит снижение потерь активной энергии на передачу этой реактивной мощности, по сети и соответственно происходит экономия активной электроэнергии. Замеры электроэнергии в сети показали, что коэффициент мощности в помещении равен 0,96. То есть компенсировать в жилом помещении практически нечего.

Критерии выбора

При выборе шкафа для хранения инструментов желательно ориентироваться на несколько критериев:

• качество материала. Если требуется скрыть предметы от посторонних глаз, необходимо, чтобы сталь была достаточно толстой;
• все детали, которые входят в комплект: совместно со шкафом может продаваться система защиты, элементы хранения или другие части;
• гарантийный срок, устанавливаемый производителем;
• характеристики изделия: оно должно быть долговечным, прочным и стойким перед процессом коррозии.

Таким образом, качественные инструментальные шкафы являются хорошим выбором для любого предприятия или медицинского центра. Они удобны в использовании, вместительны, оптимальны по стоимости, надежны и удобны. За счет них налаживается работа на любом предприятии.

Рекомендации по сборке

Для всех внутренних коммутаций КЩ рекомендуется использовать моножильный провод ПуВ. Допускается использование многожильного аналога — ПуГВ, при условии, что скрученные проводки на концах опрессованы специальными наконечниками. Изоляция проводов этих марок сделана из негорючего материала, и сохраняет свои свойства в температурном диапазоне от -40°С до 75°С. Срок эксплуатации таких проводов, как минимум, 15-20 лет.

Для подведения фазы на вход автоматов можно использовать специальный элемент «гребенку», она используется в качестве распределительной шины.

«Гребенка» для автоматических выключателей

Завершая тему, предложим несколько советов, которые помогут собрать щиток для электросчетчика и автоматов без грубых ошибок:

• не допускается проводить провод или кабель под профилем крепления АВ;
• при затягивании зажимов величина приложенного момента силы должна быть в приделах 2,5-3,5 Нм;
• если бокс изготовлен из металла, его необходимо обязательно заземлить;
• длина запаса подключаемых кабелей должна быть в полтора-два раза больше высоты КЩ, но при этом не превышать 400 мм;
• все внутренние коммутационные линии необходимо маркировать, это требование распространяется и на установленные электроаппараты. Ниже их, или на дверце должна находиться таблица с указанием назначения каждого элемента.

Виды оборудования по ГОСТ

Согласно законодательно принятым документам, и маленькие боксы на 2 модуля, и большие распределительные шкафы-станции относятся к распределительным щиткам, отвечающим за подключение электрических групп. Со стандартами можно ознакомиться в редакции ГОСТ 32395-2013.

Щитки делятся на квартирные боксы и этажные – по месту установки. Следующее деление – на распределительные и учетно-распределительные. Вторые отличаются установкой счетчика.

Таким образом, можно выделить две большие категории:

• квартирные – групповые и учетно-групповые;
• этажные – распределительные, учетно-распределительные, учетно-распределительно-групповые.

По способу установки все перечисленные виды бывают настенными или встраиваемыми в специально подготовленную нишу.

Если настенный бокс просто закрепляется дюбелями на стене или перегородке, то для встроенного ящика необходимо вырезать или выдолбить нишу определенной глубины

Распределительные коробки защищены от поражения электротоком. По этому показателю они могут относиться к I или II классу.

Некоторые этажные изделия оснащены специальными отсеками для слаботочного оборудования. Квартирные боксы бывают с аппаратом на вводе и без него, рассчитаны на однофазную или трехфазную цепь.

Пластиковые распределительные щиты ЩРн-П EKF Basic

Навесные щиты этой серии – недорогие изделия, идеально подходящие для бюджетных проектов. Выполнены из ABS-пластика. Предназначены для эксплуатации в зданиях гражданского назначения и на инфраструктурных объектах. Вмещают в себя до 12 модулей.

Одно из основных преимуществ пластиковых боксов Basic – возможность открывать дверь вправо или влево (для смены позиции необходимо лишь перевернуть реверсивную лицевую часть)

Немаловажно и то, что дверца может распахиваться на 180 °

В комплектацию щитов, кроме DIN-рейки, входят две шины, выполненные из латуни.

Распределительные пластиковые щиты ЩРн-П EKF PROxima «под дерево»

Эта линейка включает в себя модели в двух цветовых решениях: «светлое дерево» и «дерево темного цвета». Такой внешний вид определяет сферу применения щитов — коттеджи, дачные дома и любые другие объекты, где есть помещения с интерьером под дерево. Отметим, что они сочетаются с внешним видом пластиковых кабельных каналов EKF, имитирующих структуру древесины.

Пластиковые модульные корпуса КМПн EKF PROxima

К семейству устройств серии КМПн относятся компактные навесные боксы, в которых можно установить 2 или 4 модульных аппарата. Выпускаются в двух исполнениях — с крышкой, открывающейся вертикально, и без крышки. Комплектуются DIN-рейкой. Устанавливаются в офисных, жилых и подсобных помещениях.

Пластиковые распределительные щиты ЩРн-ПГ IP65 EKF PROxima

Отличительная особенность электрощитов ЩРн-ПГ — высокий уровень защиты от проникновения пыли и влаги (IP65). Благодаря этому их можно эксплуатировать на складах, в помещениях, где осуществляется производственная деятельность, в подвалах, гаражах, автомойках, в общем, везде, где высок уровень пыли и влаги.

В ряду других достоинств щитов: корпус из прочного пластика (ABS), наличие вертикальной дверцы и разметки под кабельные вводы, комплектация шинами N и PE, возможность опломбировки.

Компания EKF выпускает широкий спектр низковольтного оборудования, в каталоге которого можно найти любое устройство, необходимое для использования в системах ввода, учета и распределения энергии, автоматизации электроснабжения, управления технологическими процессами – будь то силовой или модульный выключатель, преобразователь частоты или пост кнопочный пкуучет, воздушный выключатель или электросчетчик, выключатель нагрузки или кабельный канал, шинопровод или клеммная колодка, распределительный шкаф на 4000 А или электрощиток на 125 А.

Выбор электрических щитов

Чтобы правильно выбрать нужный электрощит необходимо определиться с его назначением и местом установки. Для удобства выбора всё оборудование подразделяется на несколько типов, в зависимости от назначения и характеристик.

Металлические щиты

Могут использоваться в качестве главных, вводных, вводно-распределительных устройств и коммутационных узла. Для установки внутри зданий выбирают металлические щитки со степенью защиты IP 40, для уличного монтажа — с индексом IP54-66. Герметичные электроящики ЩРУ , металлические щиты АВВ , шкафы Legrand Atlantic обеспечат безопасную эксплуатацию электрооборудования при высокой влажности внутри помещений и при установке на улице.

Пластиковые боксы

Предназначаются для монтажа внутри помещений в качестве группового, этажного и квартирного щитка, а так же коммутационного или монтажного бокса для автоматов.

Область применения:

• жилые здания

• общественная инфраструктура

• объекты здравоохранения

• детские учреждения

• строительные, промышленные и производственные объекты

• энергетическая инфраструктура

• коммуникационные сети (связь, центры обработки данных)


Электрические пластиковые боксы влагозащищённого типа устанавливают на улице и внутри зданий в зонах с повышенной влажностью, температурой и запылённость. Они имеют степень защиты не ниже IP65 и гарантируют герметичность, необходимую для сложных условий эксплуатации. К ним относятся щиты Schneider Electric Kaedra , Legrand Plexo , влагозащищённые боксы АВВ серий Mistral и Europa .

Навесные или настенные

Подходят для установки в качестве распределительного и вводного шкафа, под монтаж модульного и обычного электрооборудования широкого спектра (автоматов, УЗО , реле, измерительных и учётных приборов). А так же для монтажа телекоммуникационного оборудования (телефония, интернет, TV, конферец-связь).

Для влажных, пыльных и «горячих» помещений используют герметичные распределительные металлические щиты и боксы под автоматы с коэффициентом защиты IP65. Их можно монтировать на улице, в открытых складах, переходах, во временных и недостроенных зданиях. Это щиты Legrand Plexo , Kaedra от Шнайдер Электрик , боксы под автоматы ИЭК .

Для обычных условий можно купить распределительный щиток с величиной защиты IP 40.

Область применения:

Настенные шкафы и боксы устанавливают в деревянных домах и постройках для обеспечения безопасного электромонтажа. Кроме того, они применяются в кирпичных, бетонных, модульных зданиях, если там используется наружная электропроводка.

Скрытые щиты в нишу

Нишевой щиток для электрических автоматов удобен для монтажа при скрытой проводке, когда все кабели подключаются прямо в стене без вывода на поверхность. Современный дизайн, качественный пластик и большое разнообразие типов дверей и окраски позволяют сочетать боксы в нишу с любыми дизайнерскими решениями.

Область применения:

Применяются только внутри помещений со сплошными или полыми стенами из кирпича, бетона, гипса и гипсокартона, а также для установки в перегородки из негорючих материалов (стекла, пластика, металла). Любые боксы в нишу не являются герметичными, поэтому их нельзя использовать во влажных условиях, например, на улице или во влажных помещениях.

Среди интересных вариантов решений можно назвать серии

Как электрический шкаф, так и электрический щит ориентированы на распределение электричества. Несмотря на то, что в этом процессе задействован далеко не один элемент, именно электрический шкаф или щит играют в этом процессе ключевую роль. Основное различие между электрическим щитом и шкафом заключается в том, что второй вариант более функционален. Соответственно, шкаф легко отличить по несколько большим габаритам, а также наличию дополнительных приборов внутри.

Разновидности

Наиболее популярная модель — это шкаф вытяжной и мойка, предназначенный для мытья лабораторной посуды и оборудования. Такая конструкция оснащается краном для подачи воды, выключателями, раковиной с одной или двумя чашами, защитными экранами с подъемным механизмом, несколькими зонами вытяжки, светильниками. Описание и характеристики могут быть изменены или расширены.

В промышленных лабораториях востребованы титровальные конструкции. В таких моделях устанавливаются защитные перегородки из высокопрочного закаленного стекла, светильники, несколько вытяжных зон, патрубки для подачи воды, вакуумные насосы, а рабочая поверхность изготавливается из цельной керамической плиты и подставки из нержавеющей стали.

Для манипуляций с легковоспламеняющимися жидкостями используется специальный шкаф вытяжной для работы с ЛВЖ

Покупателям следует обратить внимание, что символ «J» обозначает наличие тумбы для хранения жидкостей по американским стандартам, а «D» — по европейским

Для выпаривания кислот предназначен шкаф вытяжной химический, произведенный из цельного полипропилена — высокотехнологичного материала, устойчивого к агрессивным воздействиям. Также существуют специальные ШВ для контроля нефтепродуктов на нефтеперерабатывающих предприятиях. Школьная лаборатория или кабинет химии также могут оснащаться вентиляционной системой, соответствующей видам проводимых работ. Шкаф вытяжной панорамный предназначается для демонстрации опытов перед аудиторией. Для лучшего обзора задняя панель изготавливается из стекла.

Выбор места установки

В жилом помещении целесообразно отвести единую зону для размещения в ней устройств, обеспечивающих подключение к внешним телекоммуникационным сетям и источнику электропитания. Централизованное расположение существенно упрощает обслуживание этих систем. Как правило, для такой зоны отводится место внутри квартиры радом с входом. В панельных домах предусмотрены специальные ниши в тамбурном помещении.

Если производится внешний монтаж, то под коробку КЩ необходимо подложить основание из негорючего материала.

Нижний край бокса должен находиться на высоте не менее 100 см от уровня пола, при этом верхняя часть корпуса ограничена высотой 180 см. Допускается снижение этого диапазона до 50 см и 130 см (соответственно), если в квартире живут инвалиды или граждане пожилого возраста.

Категорически запрещается устанавливать КЩ в следующих местах:

• в опасной зоне, относящейся к категории «0», «I» и «II» (душевые, ванные комнаты и т.д.);
• в предметах интерьера и мебели (например, шкаф или гардероб);
• над отопительными установками;
• рядом с сантехническим оборудованием;
• над газовой или электрической плитой;
• за территорией дома (ограничение не распространяется на щиты учета);
• на лоджиях и балконах, в том числе и застекленных;
• в помещении санузла;
• на лестничном пролете;
• в любом влажном помещении;
• в вентиляционной шахте.

Советы по выбору

Выбор того или иного шкафа – очень серьезный шаг, поэтому перед этим следует принять во внимание некоторые советы. Основные рекомендации представлены в следующей таблице

Вопрос
Ответ
Рекомендации
В какой среде планируется эксплуатация

внутреннее пользование на промышленных предприятиях;
для внутреннего пользования на предприятиях с повышенными требованиями гигиеничности;
для внутренней или внешней особо опасной среды.

стальные;
из нержавеющей стали;
пластиковые.

Существуют ли ограничения по размеру
Ширина, высота, глубина.
Следует предварительно оценить ситуацию и проверить размеры шкафа.
Важна ли герметичность, а также защита от механических повреждений

степень защиты IP;
степень защиты IK.

Нужно обратить внимание на данные критерии.
Каким будет вид монтажа

напольный;
настенный;
на колоне.

Существуют различные виды крепления: проушины, цоколи, крепежи.
Есть ли необходимость заглядывать вовнутрь

обзорные окна;
дверные окна;
прозрачные окна из акрила.

Если необходимо осуществлять мониторинг без необходимости открытия дверей, целесообразно выбрать один из представленных видов.
Как будет прокладываться кабель

по стойкам;
по рейкам.

В зависимости от потребностей, выбирается один из видов: держатели кабельных каналов, поперечные рейки, кабельные хомуты.

Немаловажное значение имеет наличие устройств для поддержания температурного режима, о которых уже было сказано. Эстетическая привлекательность – также важна, современные производители выпускают шкаф телекоммуникационный настенный антивандальный в различных цветовых решениях

Решающие критерии выбора

Выделить один главный параметр, на основании которого принимается решение о приобретении, на практике очень сложно, гораздо эффективнее обращать внимание на совокупность критериев:

1. Тип ШР, что определяется в первую очередь целевым назначением самого объекта и требованиями, предъявляемыми к оборудованию системы его электроснабжения.
2. Тип установки: навесной, напольный, встраиваемый.
3. Электрические параметры (номинальный ток и напряжение, ток короткого замыкания).
4. Степень защиты позволяет подобрать наиболее подходящий вариант для работы в конкретных условиях.
5. Климатическое исполнение оборудования.

Некоторые варианты, в частности, шкаф распределительный наружный, могут характеризоваться группой механического исполнения, что позволяет определить сейсмостойкость конструкции при определенных условиях.

Обзор исполнений

Крупногабаритная техника с более дорогостоящим наполнением обойдется значительно дороже, чем компактный щиток, рассчитанный на 18 модулей. В частности, ШР от таких производителей, как Schneider Electric или ABB, при минимальных требованиях стоят примерно в 3 000 – 4 000 руб. Это компактные щиты, которые способны вместить в себя порядка 36 модулей, со встроенной системой коробов и установленными DIN-рейками.

Щиты для автоматики от производителя IEK

Несколько менее дорогостоящая техника предлагается производителем IEK, стоимость самых компактных щитков составляет несколько тысяч рублей. А вот такое оборудование, как оптический разнотипный распределительный шкаф, варьируется в пределах от 30 000 и выше, в зависимости от задач, которые будет решать конкретная модель, и от набора функций.

Рекомендации по монтажу

Сложность работ по подключению подобного оборудования заключается в необходимости следовать определенному порядку действий, который, в свою очередь, регламентируется нормативными документами (ГОСТ, СНиП, ПУЭ):

• Составление проекта подключения;
• Выбор аппаратуры;
• Предварительная подготовка к установке, для чего обычно требуется штробление стен или подготовка шкафного колодца для прокладки кабелей;
• Крепление корпуса;
• Расстановка аппаратуры с последующим монтажом;
• Пуско-наладочные работы.

Это основные работы, которые выполняются вне зависимости от того, требуется ли подключить шкаф силовой электрический распределительный с вводным рубильником или же более примитивный щит с упрощенными функциями. В любом случае выполнение работы следует доверить профессионалу.

Смотрим видео, дельные советы специалиста:

Таким образом, при выборе распред. шкафов определяющим фактором является соответствие определенного набора свойств и характеристик подобной техники предъявляемым к ней требованиям, в частности: электрические параметры, разновидность оборудования, тип установки, степень защиты корпуса, климатические исполнение конструкции.

Не последнюю роль, конечно, играет и стоимость, однако, сегодня многие производители предлагают ШР высокого качества сборки по вполне приемлемой цене. Более технологичное оборудование, как, например, оптические шкафы, обойдутся существенно дороже, чем классические исполнения.

№7. Количество модулей в распределительном щитке

Принципиальное отличие всех щитков – количество модулей. Некоторые ошибочно считают, что их число должно быть кратным 12, но это не всегда так: используются щитки, рассчитанные на 16 и 18 модулей, есть даже компактные модели, в которых число модулей не превышает 10.

Чтобы определиться с тем, какое количество модулей необходимо в вашем случае, для начала лучше всего составить схему электропроводки с указанием всех точек потребления, сюда входят розетки, осветительные приборы, отдельно выделяют электроприборы, которые потребляют много энергии (кондиционер, стиральная машина, бойлер). Далее определяются группы. Для осветительной проводки используют автоматические выключатели на ток 10 А, для розеточной – 16 А. В качестве коммутационно-защитных устройств можно использовать не только автоматические выключатели, но и УЗО, или же заменить эти два устройства на дифференциальный автомат. Количество УЗО, автоматов и дифавтоматов необходимо знать для правильного выбора количество модулей. Также стоит учитывать наличие счетчика и его размеры.

Ширина одного модуля – 18 мм, она равняется ширине однополюсного выключателя. Для подключения двухполюсного автомата понадобиться 2 модуля, трехфазного автоматического выключателя – 3, однофазного УЗО – 3, трехфазного УЗО – 5, электросчетчика – от 6 до 8 в зависимости от его размеров (ширину прибора можно просто поделить на 18 мм).

Для квартиры в ряде случаев достаточно щитка на 12-16 модулей. Если счетчик будет располагаться в щитке, то придется брать устройство на 16-24 модуля. Для большого частного дома может потребоваться щиток на более чем 24 модуля. В больших коттеджах иногда ставят два щитка, так как из-за большой протяженности проводки один в случае аварии не всегда может оперативно сработать, а может и не сработать вовсе.

Кроме того, в щитке могут располагаться устройства защиты от перенапряжений, фотореле или пускатели автоматического включения света. Если нет уверенности в том, что вы сможете сделать правильный выбор распределительного щитка, то лучше доверьтесь специалистам. Помощь, скорее всего, понадобится и при сборке, установке щита и подключении к нему всех групп электроприборов – с электричеством лучше не шутить.
