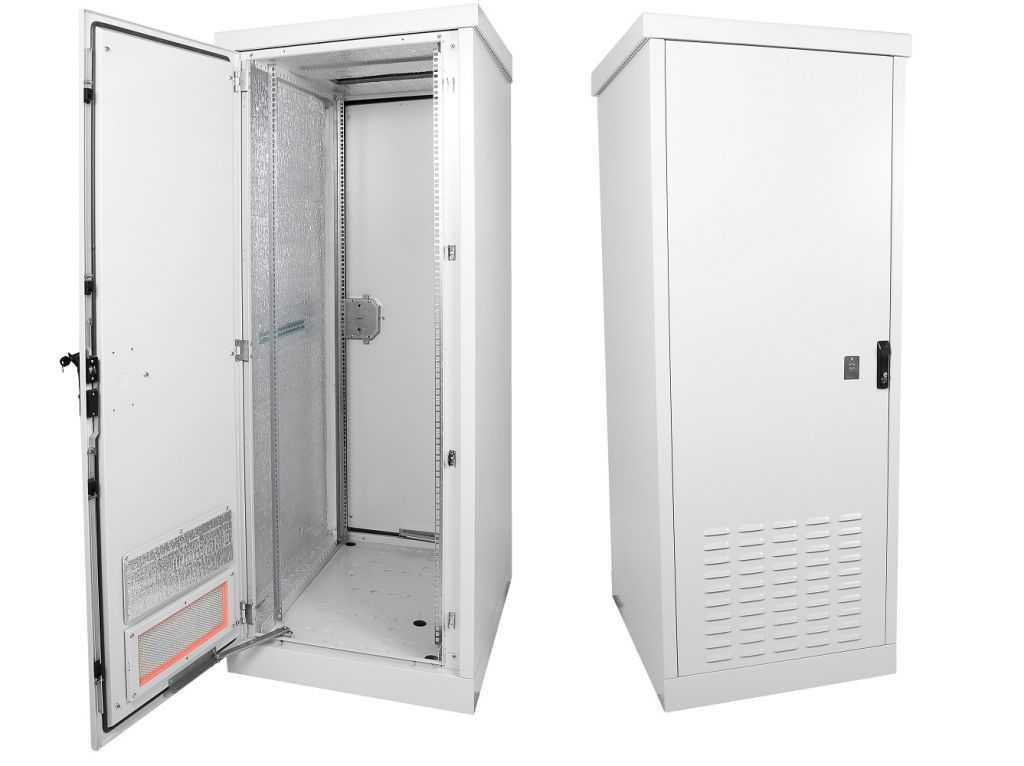

Всепогодные телекоммуникационные шкафы
Совсем недавно начали использовать всепогодные конструкции, которые могут размещаться на улице. Они являются непременной потребностью при оказании телекоммуникационных услуг на высоком уровне, обеспечивая безопасные каналы связи. Все чаще дорогостоящую технику размещают на улице или в подъездах, где ей требуется достоверная защищенность.
Всепогодные телекоммуникационные шкафы обезопасят от осадков, лучей солнца, пыли, а также от несанкционированного хищения посторонними лицами
Выбирая устройства пассивного или активного охлаждения, которые будут поддерживать температуру на необходимом уровне посредством вентилирования, следует брать во внимание тип оборудования, что располагается в шкафу
Преимущества их применения
Изначально для распределения коммутационной аппаратуры использовались открытые стойки. Однако они имели множество недостатков, что послужило причиной изготовления закрытой мебели. Достоинства шкафов для телекоммуникаций — это:
- соблюдение и поддержание необходимого температурного режима;
- защита содержимого от кражи, что достигается применением надежных замковых систем;
- исключение случайного повреждения аппаратуры вследствие неосторожных движений;
- гибкая компоновка размещаемых внутри устройств, а также расширение номенклатуры.
Покрытие из эпоксидно-порошкового материала защищает металлический шкаф от коррозии, а также обеспечивает его ударную прочность. Использование телекоммуникационных шкафов позволяет быстро произвести монтажные работы и наладить функционирование устройств. Корректная маркировка облегчает обслуживание аппаратуры. Эстетичность играет важную роль, поэтому производители выпускают модели разного цвета.
Настенные модели
Конструкции 19″ являются наиболее популярным вариантом. Для фиксации на поверхности стены используются анкерные винты.
Можно выделить два основных типа таких изделий:
- Цельносварные. Для таких моделей характерны большие масса и прочность. Эти шкафы выдерживают серьезные нагрузки.
- Разборные. Этот тип конструкций обладает мобильностью, при необходимости их можно снять и транспортировать в другое место. Рамы демонтируются.
Настенные модели могут быть оснащены несколькими видами дверей: металлическими, стеклянными или перфорированными. Последний вариант считается самым бюджетным и практичным, обладает естественной вентиляцией.
Почти во всех моделях предусмотрены съемные боковые стенки, а навеска может располагаться справа или слева. Дополнительно конструкция оснащается вентиляционными решетками и выходами для прокладки проводов. Некоторые производители добавляют к таким шкафам вентиляционные блоки.
Назначение ТШ
Шкаф телекоммуникационный еще называется распределительным или серверным, который служит для компоновки и обеспечения эффективной работы следующего оборудования:
- коммутаторы;
- телефонные станции;
- модемы;
- серверы;
- системы электрического питания и управления;
- контроллеры.
Применяются они в телекоммуникационной индустрии и служат для следующих целей:
- Защита установок от кражи и несанкционированного доступа.
- Аккуратное размещение, а также подключение и корректная маркировка.
- Оптимальные условия для работы оборудования за счет поддержания нормального температурного режима.
- Предохранение аппаратуры от воздействия пыли и влаги, увеличение их срока службы.
- Защита от электромагнитного влияния.
Располагаются распределительные шкафы в специальных помещениях или комнатах, где к оборудованию имеют доступ все люди.
Виды и основные характеристики
Телекоммуникационные шкафы бывают напольные и настенные. Расстояние между монтажными направляющими может составлять 19 или 10″ (второй вариант характерен для моделей, устанавливаемых на стены).
Глубина напольного оборудования может находиться в диапазоне 600–1055 мм, высота – 18–49 юнитов. В настенных моделях глубина составляет 300–800 мм, а высота – 6–21 юнитов. Юниты (U) – это специальные единицы для обозначения размерности высоты, их величина составляет 44,45 мм.
Каждый шкаф может выдерживать определенную статическую нагрузку, указанную изготовителем. Также все изделия оснащаются отверстиями, обеспечивающими вентиляцию и свободный ввод проводов.
Возможно, вам также будет интересно
Беспроводные сети являются одним из самых перспективных направлений развития современных телекоммуникационных технологий. Перспективы их использования связаны, во-первых, с заменой кабельной инфраструктуры на радиоэфир; во-вторых, с новыми возможностями коммуникаций между различными устройствами. При этом наряду с построением централизованных сетей, интерес представляет использование элементов …
В статье объясняются общее устройство и процесс изготовления микросхем КП, производимых компанией Avago для коммерческого рынка. Преимущества и недостатки данной методики сравниваются с традиционной микроволновой технологией. Подытоживает материал обзор имеющихся в продаже компонентов и перспективных разработок.
Опубликован очередной выпуск отчета Cisco «Наглядный индекс развития сетевых технологий: глобальный прогноз по мобильному трафику на период 2015–2020 гг.».
Телекоммуникационный шкаф или серверная стойка (теория на практике)
По статистике Яндекс количество запросов на аренду серверных стоек в 4 раза больше, чем аналогичных со словом «шкаф». Вот только странно то, что после звонка клиенту, выясняется, что ему нужна аренда телекоммуникационного шкафа, а не стойки. Тут и появляются вопросы:
1. А что собственно ищут? 2. Знают ли разницу между стойкой и шкафом? 3. Почему ищут одно, а выбирают другое? 4. Чего в итоге хотят получить?
1.«А что собственно ищут?» На первый вопрос ответ кажется очевидным – стойки. Но если копнуть поглубже, то выясниться, что клиентами на целые шкафы/закрытые стоки, как правило, являются представители среднего и крупного бизнеса, реже небольшие компании. Для таких клиентов важны условия содержания оборудования (безопасность и защита, обособленность от других клиентов, параметры размещения), системы ЦОДа (энергообеспечения, пожаротушения и видеонаблюдения, кондиционирования, электропитания и др.). Стойки для размещения оборудования с такими запросами будет явно недостаточно, нужен шкаф.

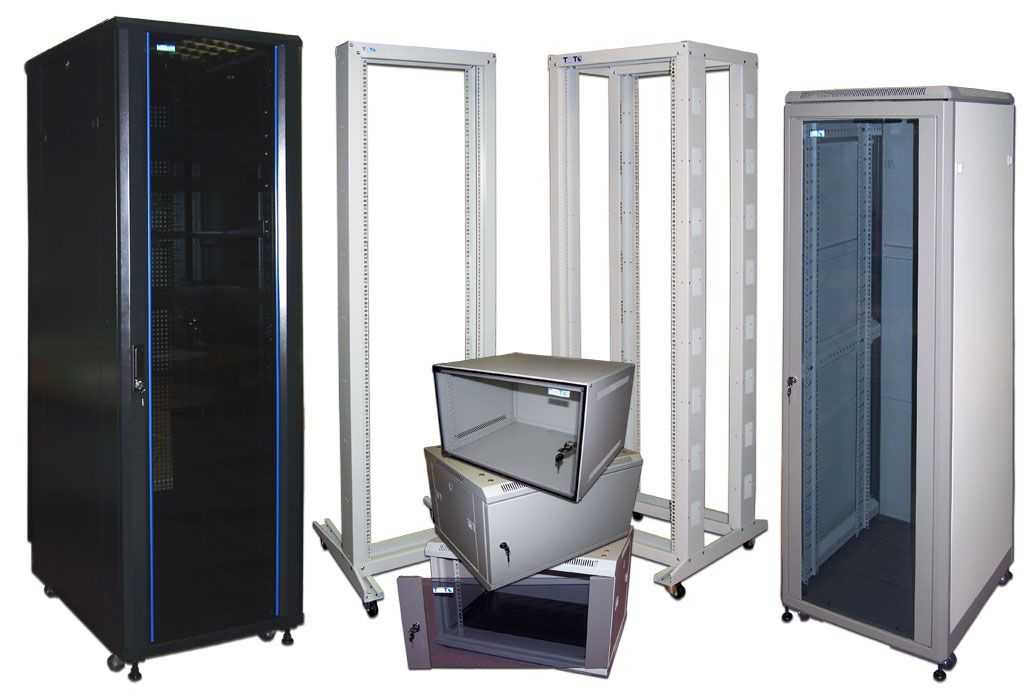

2.«Знают ли разницу между стойкой и шкафом?» Ответ на второй вопрос тоже кажется вполне очевидным. Достаточно взглянуть на рисунки:
Ну а помимо внешних отличий есть ряд других, не менее важных, но менее заметных факторов: — Охлаждение. Шкафы позволяют контролировать процесс равномерного охлаждения оборудованию, наладить направленный приток холодного и отток горячего воздуха- надежность — Безопасность. Каждый шкаф можно дополнительно оборудовать системой сигнализации, паролем доступа и другими средствами защиты доступа. Из стандартных: каждый шкаф имеет индивидуальный замок и ключ к нему. — Прочность (Все банально. Содержимое шкафа останется нетронутым, даже если вы его заденете. Он закрыт и защищен от посторонних рук, глаз и ЧП). Конечно, стойки в некоторых случаях более оправданы. Например, в помещениях без фальш-пола, где стойка ставиться прямо на цементный пол или для размещения пассивного оборудования. В случаях экономии для небольших бюджетных ЦОДов. Ведь стоимость телекоммуникационного шкафа в несколько раз превышает стоимость стойки.
3.«Почему ищут одно, а выбирают другое?» Третий вопрос скорее риторический, но важный! Если систематизировать всю собранную мной аналитику, то получается такое распределение: 1. не сильно заморачиваются насчет терминологии (слово стойка чаще встречается в обиходе, чем шкаф) 2. ищут оптимальный вариант в рамках весьма ограниченного бюджета, что изначально отметает вариант размещения в шкафах 3. не знают разницу между стойкой и шкафом/ не знают, что им на самом дела нужно/руководствуются другими критериями отбора и целями.
4.«Чего в итоге хотят получить?» И, наконец, четвертый вопрос. Тут тоже вариантов несколько на убывание: 1. Дорого и глупо 2. Дешево и сердито 3. Поискать и найти то, что действительно нужно и оптимально.
На десерт немного статистики.
Из первой 20-ки дата-центров шкафы/стойки предлагают:
Стойки 72% Шкафы 12% Нет четкого Позиционирования 16%
При этом сайты 80% компаний содержали фотографии исключительно телекоммуникационных шкафов.

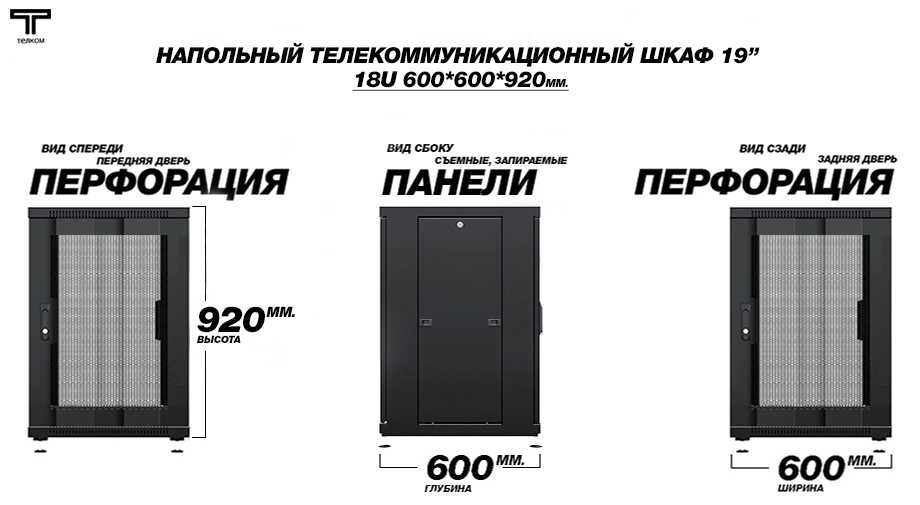

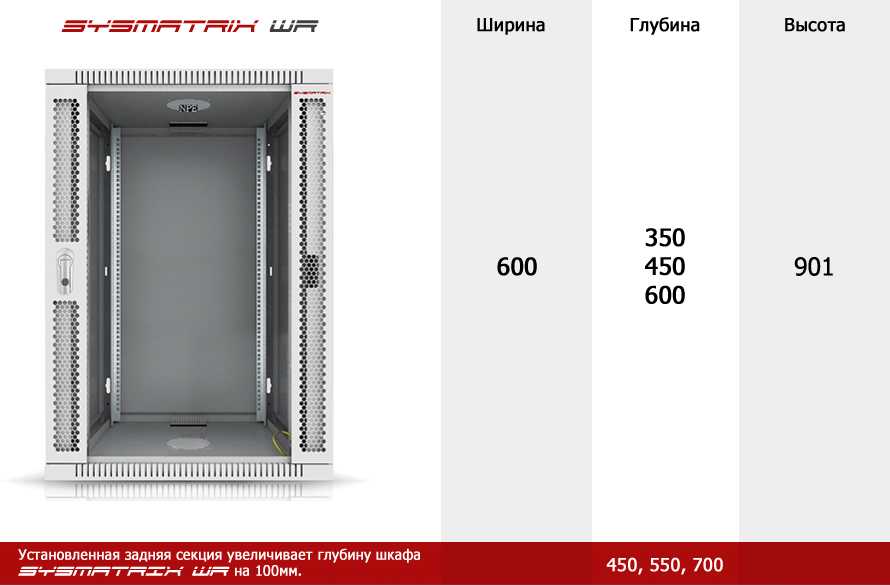

Размеры шкафов
Телекоммуникационные шкафы также имеют совершенно разные параметры
При покупке важно учитывать высоту, глубину, ширину и максимальную весовую нагрузку
Один из основных параметров — высота шкафа. Высота телекоммуникационных конструкций измеряется в международных единицах — юнитах. Один юнит — это почти 45 миллиметров. Настенные модели имеют высоту от 6 юнитов, напольные громоздкие шкафы с обозначением 47U — свыше 2 метров.
Минимальная ширина конструкций — 280 мм, максимальная — 60 см и 80 см. Значения ширины и высоты разных моделей очень отличаются и выбор зависит от габаритов оборудования, которое необходимо разместить.
Максимальная весовая нагрузка, которую имеют шкафы серверные, зависит от габаритов, материала производства и типа конструкции. Напольные шкафы позволяют разместить оборудование весом до 800 килограмм, некоторые модели позволяют разместить технику, вес которой превышает 1000 кг. Для малогабаритной техники подойдут настенные модели.
Разновидности телекоммуникационных шкафов
Шкафы бывают настенного и напольного типа. Напольные конструкции обладают значительными габаритами и располагают вместительным местом внутри, где можно разместить достаточно много оборудования. Настенный вид предназначен для использования при небольшой численности кабельных магистралей. Наибольшей популярностью в проектах пользуется шкаф напольного типа 18U.
Бывают и другие различные серии шкафов, которые отличаются своими характеристиками, конфигурацией и уровнем грузоподъемности, а также оборудуются разными дверьми и замками 10 видов. Также можно выделить всепогодные телекоммуникационные шкафы.
Также шкафы бывают разборной и единой конструкции. Первая разновидность удобно монтируется и используется, а цельная предоставляет надежную защиту оборудованию. Второй вид также называют антивандальным.
19 дюймовые конструкции не менее востребованы. Расстояние между 2 стойками для монтажа составляет 482,6 мм. Любые активные приборы, что обладают разъемом в 19 дюймов, превосходно располагаются в них. Шкаф размером 600х600 является стандартным, занимая лишь 0,36 м2.
Термин «юнит» используется для вычисления высоты оборудования или шкафов, и обозначается символом U. Знак U является единицей, что составляет 4,445 см, и посредством которой измеряется высота смонтированных приборов или шкафов. Чем большим значением будет обладать высота серверной конструкции, измеримая в «юнитах», тем большее количество оборудования можно поместить в нее. С повышением высоты увеличивается также вес и цена конструкции.
Стандартная комплектация 19 дюймового шкафа состоит из: боковых стенок, прочного каркаса, направляющих креплений, специальных полок и дверей из стекла или металла.
В составе дополнительного набора могут быть специальные вентиляционные устройства или розеточные приборы питания.
Для сборки потребуется только крестовая отвертка.
Выбирать шкаф необходимо в соответствии с размерами размещаемого оборудования. В конструкции с глубиной в 100 см запрещается устанавливать сервер с толщиной больше 85 см. В запасе обязано быть не меньше 15 см для осуществления эффективного вентилирования.

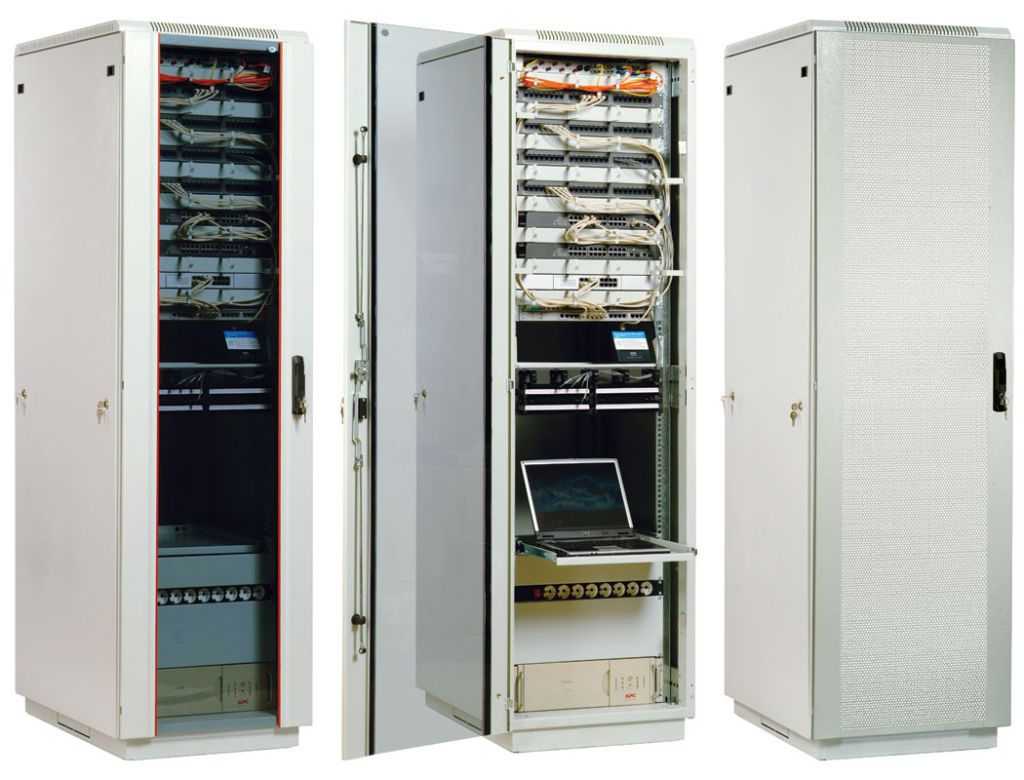

В последнее время серверные шкафы стали обыденной частью телекоммуникационных систем. Продуманное строение внутри обладает множеством распределительных элементов и аксессуаров, которые облегчают установку нужной техники, гарантируя беспрерывное функционирование всех компонентов.
Охлаждения приборов осуществляется посредством вентиляторов, теплообменника и кондиционера. Удобность использованию добавляет:

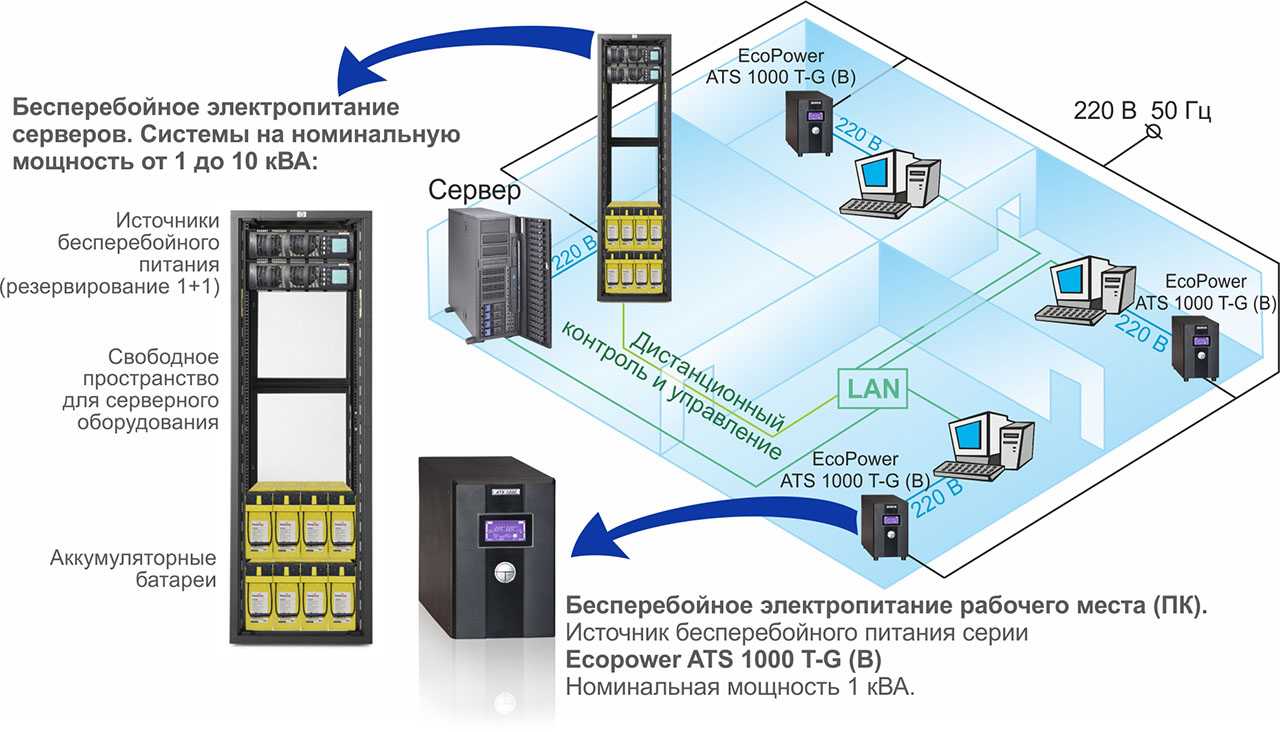

- блок силовых розеток, которые распределяет электропитание;
- система, что обеспечивает заземление;
- выдвигающиеся полки;
- панель-заглушка, предотвращающая проникание пыли и способствующая качественному теплообмену.
Виды телекоммуникационных боксов
Производятся шкафы из стали. Это лучший материал для защиты от взломов, а также для отвода тепла. Различают следующие виды серверной мебели:

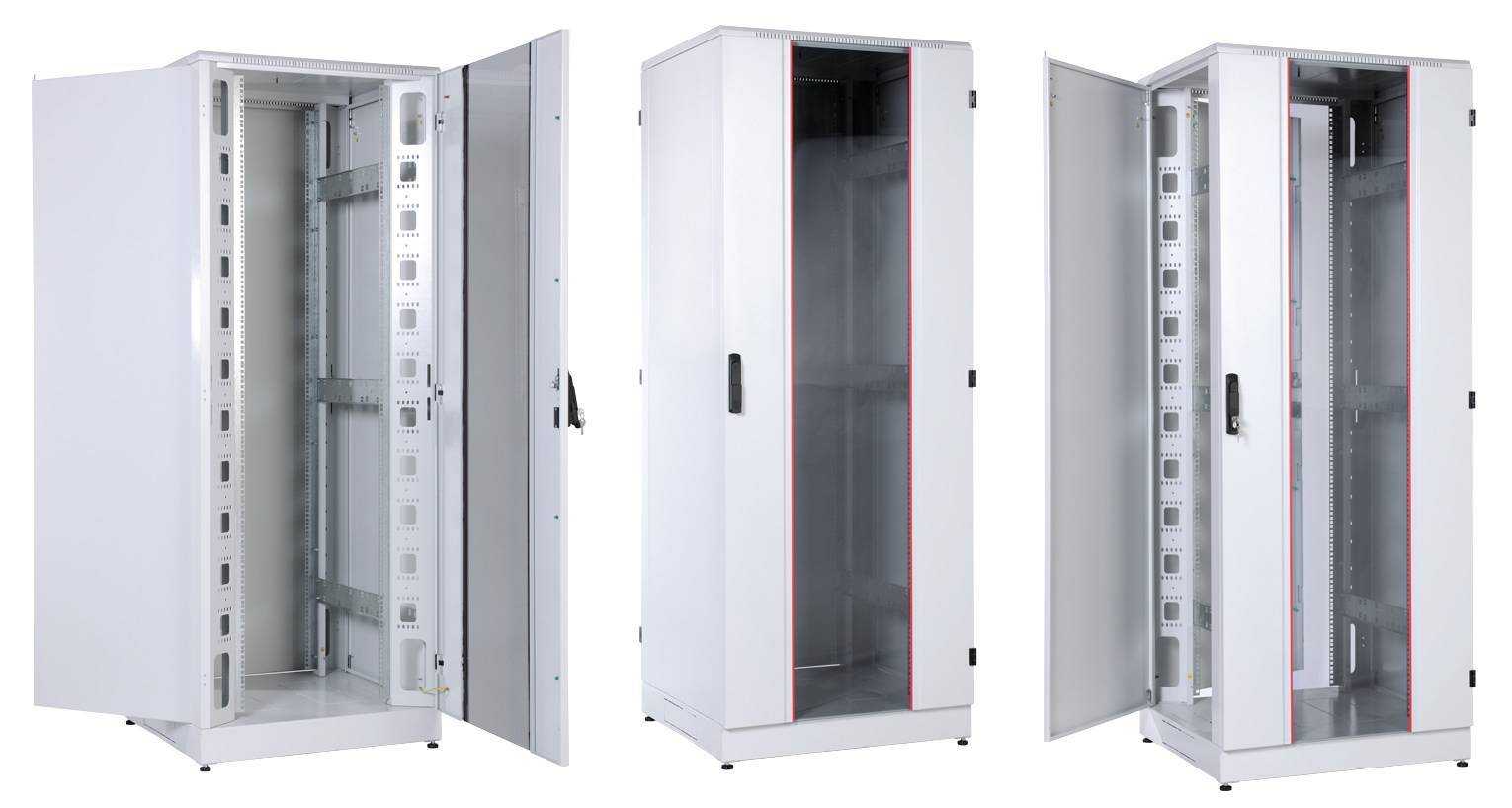

- Универсальные — это установки общего назначения, которые располагаются на полу. Конструкцией предусматриваются двери из металла, стекла или с перфорацией. По типу сборки различают сборные и сварные устройства. Они могут устанавливаться в различных помещениях.

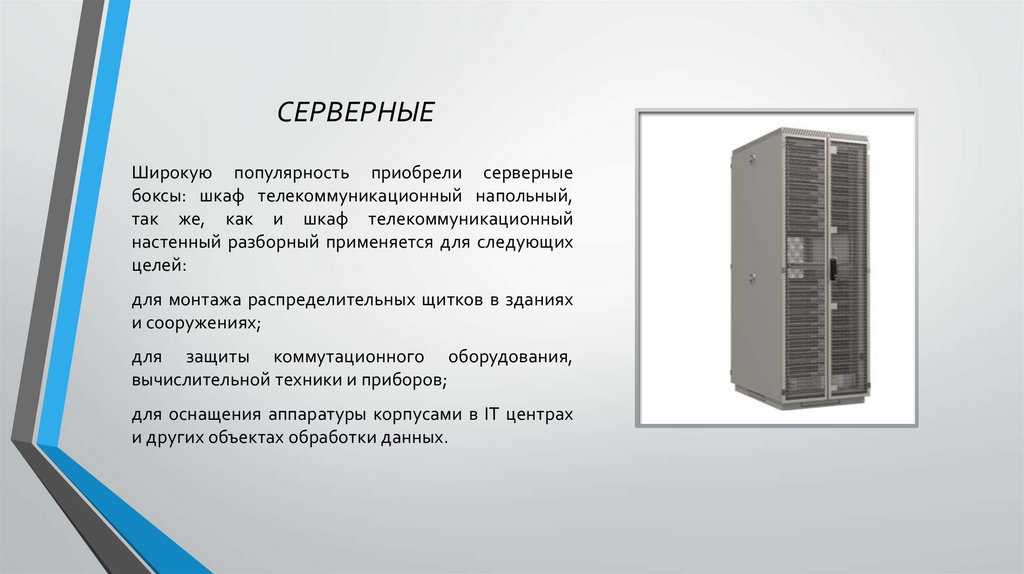

- Серверные — специальные установки, которые ставятся в комнатах, называемые серверными.
- Компьютерные — боксы для расположения не только связующего оборудования, но и для компьютерной техники. Внутри предусмотрены полки для монитора, клавиатуры, системного блока и т. п.
- Монтажные — ставятся в общественных местах и служат для размещения активной и пассивной аппаратуры малого веса.
Выбираются телекоммуникационные шкафы не только по месту их расположения, но и по типу, а также по количеству оборудования, которое будет размещаться внутри. Цельносварные конструкции обладают грузоподъемностью до 1000 кг.
Двери шкафов и их виды
Если дверь шкафа, находящегося на рабочем объекте, постоянно открыта, то это свидетельствует о неправильно организованной системе охлаждения. Следовательно, в этом случае вместо стеклянной двери лучше отдать предпочтение двери с перфорацией. За счет специальный отверстий, выполненных в ней, к активному оборудованию будет исправно поставляться холодный воздух. Независимо от вида телекоммуникационного шкафа, практически в каждом из них предусмотрена дверь, которая может отличаться своей конструкцией и используемыми материалами. Серверные шкафы чаще всего оснащаются стеклянными дверьми. Это дает возможность администратору сети следить за состоянием активного оборудования по светодиодам, не открывая дверь.
Установка раздвижной двери обеспечивает свободный доступ обслуживающего персонала, а это немаловажный фактор в условиях плотной расстановки шкафов в помещении.необходимо оставлять минимум по 900 мм. Эти условия не всегда осуществимы из-за ограниченного пространства, поэтому лучшее решение в этой ситуации – раздвижные двери, открывающиеся даже тогда, когда расстояние до стены составляет 500 мм.
Типы телекоммуникационных шкафов
На первый взгляд, после тщательного выбора необходимой техники не составит труда закинуть его в любой шкаф для сетевого оборудования или вмонтировать на стойку. Но конструкции значительно отличаются типами и функциональностью.
Есть три типа телекоммуникационных шкафов, два основных — напольные и настенные. Выбор типа шкафа напрямую зависит от потребностей и габаритов оборудования.
Напольный телекоммуникационный шкаф подойдет для размещения большого количества техники. Они могут оснащаться колесиками для удобного перемещения и обслуживания оборудования.
Настенный серверный шкаф имеет максимальную нагрузку до 130 килограмм и высоту до 22 юнитов (что равно почти метру — 97 см). Они практичны, не занимают много места и отлично подходят для размещения возле рабочего места малогабаритной техники.
Третий тип серверных шкафов менее распространен, но имеет свои особенности. Это напольно-настенные шкафы. Универсальная модель одновременно оснащена планками для монтажа на стену и основанием для напольного размещения.
Дополнительные характеристики
Отличаются виды серверных шкафов и их размеры, но также они имеют список других характеристик, которые влияют на функциональность шкафа:
По типу изготовления шкафы делят на цельносварные и разборные. Первые более надежны, вторые имеют преимущества при транспортировке транспортировке.
Два основных вида — стальная перфорированная и стеклянная. Дверца из акрилового стекла удобна при потребности постоянного присмотра за работой оборудования, но если такой необходимости нет, то отлично подойдет и перфорированная дверь.
Шкаф являет собой закрытую конструкцию, поэтому риск попадания пыли и влаги в них уже значительно ниже, чем у стоек и кронштейнов
Но если необходим сертифицированный тип защиты от взлома и несанкционированных проникновений или от влаги и воды, советуем обратить внимание на отдельный раздел антивандальных шкафов
Телекоммуникационные шкафы — закрытые конструкции с минимальной естественной вентиляцией. Некоторые модели оснащаются дополнительной перфорацией, системой охлаждения или полками для монтажа дополнительных кулеров для устранения риска перегрева оборудования. В других предусмотрен монтаж вентиляторов.
