Рассказываю как выбрать стабилизатор напряжения для частного дома

Рейтинг популярных моделей

Допустимые параметры электроэнергии

Номинал напряжения, обозначенный на всей бытовой электротехнике, составляет 220В, однако в реальной жизни это значение стабильно далеко не всегда. Это учитывается при изготовлении современных приборов, и они могут устойчиво работать при колебании напряжения от 209 до 231В, а также переносить разброс от 198 до 242В. Если бы небольшие перепады разности потенциалов не были предусмотрены конструкцией бытовой техники, она ломалась бы постоянно. Более значительные отклонения приводят к перегрузке сети, и это снижает эксплуатационный ресурс аппаратуры.

Чтобы сгладить колебания напряжения и обеспечить безопасность приборов, достаточно установить стабилизатор. Гораздо опаснее для электротехники перенапряжение (так называется резкий скачок разности потенциалов).

Выбираем стабилизатор напряжения: на что обратить внимание

Тип. На рынке можно встретить стабилизаторы напряжения нескольких типов, которые отличаются принципом действия, техническими параметрами и ценой:

  • релейные — наиболее доступные и поэтому самые популярные, из плюсов можно отметить широкий диапазон рабочих напряжений и высокую скорость стабилизации, из минусов — низкую точность выходного напряжения;
  • электромеханические — более дорогие, но гораздо более точные, чем релейные, отличаются невысокой скоростью стабилизации и узким рабочим диапазоном;
  • гибридные (комбинированные) — объединяют в себе электромеханическую основу, которая даёт высокую точность работы, и релейную часть, что позволяет серьёзно расширить диапазон рабочих напряжений на входе;
  • электродинамические — дорогие устройства с очень высокой точностью стабилизации и исключительной надёжностью, модифицированные электромеханические стабилизаторы;
  • электронные — точные и быстрые устройства с широким диапазоном входных напряжений, однако одни из самых дорогих на рынке;
  • инверторные — наиболее современный тип стабилизаторов с самым широким рабочим диапазоном напряжений, почти мгновенным срабатыванием и малой погрешностью, но цена обычно кусается.

Фазность. Если вы не знаете, что это такое, вам, вероятно, нужен однофазный стабилизатор. Трёхфазные обычно используют для питания частных домов со специфической разводкой, промышленного оборудования и других потребителей с напряжением 380 вольт.

Мощность. Недостаток мощности может вывести стабилизатор из строя. Этот параметр должен на 20-30% превышать суммарную потребляемую мощность всех электроприборов в доме. При расчёте учитывайте тот факт, что реактивные потребители (скажем, компрессоры, электромясорубки и другие устройства с электродвигателями) имеют пусковой ток, в несколько раз превосходящий рабочий. Кроме того, для реактивных потребителей учитывать стоит не только активную мощность (Вт), но и полную потребляемую мощность (ВА), которая рассчитывается делением потребляемой мощности на специальный коэффициент — его обычно указывают в паспорте устройства, но для простоты расчёта можно принять его равным 0,7 или 0,8.

Точность стабилизации. Чем выше точность, тем ниже погрешность выходного напряжения. Обычно она составляет от 2 до 8%.

Скорость стабилизации. Выравниватели напряжения срабатывают не мгновенно, а это может сказаться на работе потребителей, поэтому чем выше скорость — тем лучше.

Рабочий и предельный диапазон напряжений. Эти параметры показывают, насколько высокое и насколько низкое напряжение стабилизатор может привести к норме. Рабочий диапазон всегда уже предельного, поскольку в нём возможна длительная работа прибора. При функционировании на пределе возможностей стабилизатор быстрее выходит из строя.

Индикация. Самые простые модели обычно оснащают светодиодной индикацией работы, однако сегодня даже недорогие стабилизаторы обычно имеют ЖК-дисплеи, на которых отображается входное и выходное напряжение.

Установка. В зависимости от веса, размера и других особенностей конструкции стабилизаторы напряжения устанавливаются на пол или подвешиваются на стену, а среди промышленных моделей встречаются устройства, предназначенные для установки в стандартные 19-дюймовые стойки.

Почему происходят скачки напряжения в энергетической сети

Обратимся к закону Ома (точнее к его следствиям). Мощность потребления исчисляется, как произведение величины силы тока на значение напряжения. Если генерирующее устройство имеет ограничение по мощности нагрузки, то при увеличении тока потребления, напряжение в линии пропорционально снижается. Аналогично происходит обратный процесс: если при фиксированной мощности генератора, снижается ток потребления, резко повышается напряжение в сети.

Разумеется, генерирующие электроустановки проектируются таким образом, чтобы напряжение в сети автоматически стабилизировалось.

Однако на практике, параметров стабилизирующих схем часто недостаточно.

Еще одна причина, не связанная с неисправностью сети — перекос фаз. Как правило, все трансформаторные подстанции работают по трехфазной схеме 380 вольт. Возьмем, к примеру 90 квартирный многоэтажный дом. Питание помещений организуется следующему принципу: общая нейтраль, и по одной фазе 220 вольт на каждые 30 квартир.

Если на одной из фаз пропадает нагрузка (обрыв линии, сработал автомат защиты, и прочее), на оставшихся вводах автоматически возрастет напряжение.

Еще один совет

В большинстве случаев совсем не обязательно все электроприборы подключать через стабилизатор.
Особенно если сетевое напряжение более-менее стабильно

Обратите внимание на мощные приборы, особенно нагревательные. Например, водонагреватель, тепловентилятор, электрочайник

Они будут потреблять большую мощность, но не слишком капризны к напряжению.
Наиболее чувствительными к скачкам напряжения является высокоточная техника, компьютеры, телевизоры, холодильники, стиральные машины и газовые котлы.
Вот для них стабилизатор напряжения нужен в первую очередь.

И еще последний совет. Обычно в пиковые часы входное напряжение проседает наиболее сильно.
Постарайтесь в это время не подключать к стабилизатору мощные устройства.Напряжение можно сравнить с водой. Когда напор воды слабый, то трудно одновременно мыть посуду, стирать вещи и принимать душ.
Попросту воды не хватит на все цели.
Также обстоит дело и с напряжением.
Когда оно пониженно, то будет затруднительно обеспечить всю нагрузку качественным напряжением.
Старайтесь в пиковое время оставлять подключенными только самые необходимые электроприборы.

Советы от производителя Штилей

Схожие критерии выбора стабилизатора напряжения и у другого производителя — группы компаний Штиль

В статье «Как выбрать стабилизатор напряжения?» рекомендуется обращать внимание на количество фаз, мощность, диапазон напряжения и точность стабилизации

Советы по выбору стабилизатора

При выборе учитывайте следующие факторы:

  1. Модель стабилизатора по числу фаз сети. Если в вашей трехфазной сети работают 1-фазные устройства, то для защиты от перепадов напряжения лучше применять три отдельных однофазных стабилизатора.
  2. Мощность прибора. При определении этого параметра нужно учесть, что некоторые устройства имеют асинхронные двигатели, у которых высокие пусковые токи.
  3. Точность стабилизации для защиты бытовых устройств, его быстродействие.
  4. Наличие вспомогательных функций.
  5. Условия работы прибора.
  6. При выборе прибора необходимо учесть схему разводки проводов цепи питания.

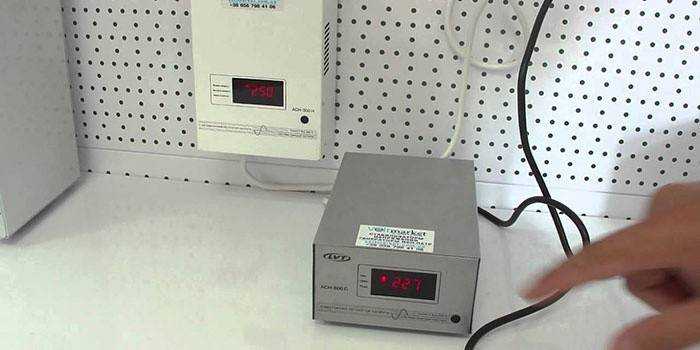

Сравнение релейного и тиристорного стабилизатора

Для чего нужен стабилизатор напряжения

Пониженное и/или нестабильное напряжение в сети электропитания может необратимо повредить всю бытовую технику в Вашем доме!

И, при этом, в бесплатном гарантийном сервисе, вероятнее всего, Вам будет отказано, так как, гарантия имеет силу лишь при условии, что устройство эксплуатируется в условиях электропитания удовлетворяющих строгим техническим требованиям к напряжению питания — 220 вольт ±10%.

Бытовая техника, подключенная через стабилизатор, работает в щадящем режиме электропитания со стабилизированным входным напряжением питающей сети, что позволяет значительно продлить ее эксплуатационный ресурс и даже сэкономить на электроэнергии т.к. вся бытовая техника изначально проектируется на конкретное значение в сети.

Стабилизаторы также могут использоваться для защиты электродвигателей. Возможно, Вы замечали как трудно стартовать электродвигателю при пониженном питании в сети.

Если подано питание меньше нормы — двигателю не хватает пусковой мощности, он просто стоит и потребляет огромный пусковой ток, который раз в пять-семь больше рабочего. Двигатель очень быстро перегревается и выходит из строя.

А теперь представьте, что это двигатель Вашей новой стиральной машинки или нового холодильника — нужен стабилизатор.

Стабилизатор для частного дома или дачи — просто необходим для защиты от постоянных перепадов напряжения в сети.

Для корректного повышения/понижения напряжения в сети, для защиты то низкого/высокого значения питания необходим повышающий/понижающий стабилизатор от авторитетного производителя.

Значение вольтодобавки будет автоматически подбираться в зависимости от уровня просаженности во входной электросети, а в случае аварийного изменения входного напряжения вся аппаратура будет автоматически отключена от сети.

  1. Зачем нужен стабилизатор:
  2. Если у Вас в доме нет ничего более ценного, чем лампочки накаливания, однозначно, — стабилизатор Вам не нужен.
  3. Есть смысл задуматься о покупке стабилизатора, если у Вас есть хотя бы холодильник или микроволновая печь и питание в сети периодически падает ниже 190 вольт.
  4. Ну и если у Вас «полный фарш» бытовой техники и питание периодически отклоняется вверх выше 250 вольт и/или вниз ниже 190 вольт — Вам крайне необходимо защитить всю электросеть в доме мощным стабилизатором сетевого напряжения.

Вывод очевиден:

Принцип работы стабилизатора напряжения

  • Принцип работы стабилизатора заключается в отслеживании изменений входного питания и корректировке в соответствии с ситуацией:
  • При изменении входного напряжения, первую фазу (20 миллисекунд) стабилизатор использует для замера.
  • После замера происходит реагирование на ситуацию. При изменении напряжения в пределах диапазона, происходит выравнивание до 220 В.
  • При падении значения ниже диапазона, стабилизатор переходит в режим «вытягивания» — поднимает питание, на сколько хватает ресурса трансформатора.
  • При скачке выше диапазона, происходит аварийное отключение.
  • Импульсные скачки и скачки при отключениях и включениях электроэнергии не пропускаются.
  • Регулировка напряжения в стабилизаторе организовано методом переключения добавочных обмоток специального трансформатора.

Переключение осуществляется электронными ключами в момент прохождения синусоиды напряжения через нулевую отметку. Электронные ключи управляются процессором по специальной программе.

Процессор собирает данные с датчиков и коммутирует ключи по заданному алгоритму. Также, процессор не допускает включения более одного ключа и следит за исправностью ключей.

Процессор также собирает данные с сопутствующих датчиков, не обозначенных на схеме (силы тока, нагрева трансформатора, питания процессора, и др.).

В алгоритм программы процессора заложены следующие режимы:

Транзит — режим, когда 220 В на входе нормальное и стабилизатор обеспечивает защиту только от внезапных скачков.
Повышение — режим, когда питание на входе ниже нормы, но в пределах диапазона регулирования, стабилизатор выравнивает его до номинального.
Вытягивание — аварийный режим, когда 220 В на входе ниже нормы и ниже диапазона

Обратите внимание! Стабилизатор не отключается, а поднимает питание, на сколько хватает ресурса трансформатора.
Понижение — режим, когда напряжение на входе выше нормы, но в пределах диапазона регулирования, стабилизатор выравнивает питание до номинального.
Авария — режим, когда 220 В на входе выше диапазона регулирования, стабилизатор отключается, переходя в дежурный режим и «ждет» падения питания.
Задержка включения — режим обеспечивает сглаживание скачка при включении электроэнергии.

Выбор по точности и диапазону

Во время первоначальных ежедневных замеров напряжения, должен был быть установлен приблизительный диапазон отклонения от стандартных показателей. Он по-разному влияет на работу различных приборов, поэтому стоит выбрать стабилизатор, который будет учитывать тщательность, или точность, стабилизации, чтобы удовлетворить их потребности в питании:

  • высокочувствительные аппараты показывают сбой при незначительном перепаде (например, начинают мигать лампочки, выключается микроволновка) – они требуют точности стабилизации от 3 % и меньше.
  • среднестатистическим бытовым приборам хватит точности стабилизации в 5-7 %

Виды стабилизаторов напряжения по классу напряжения

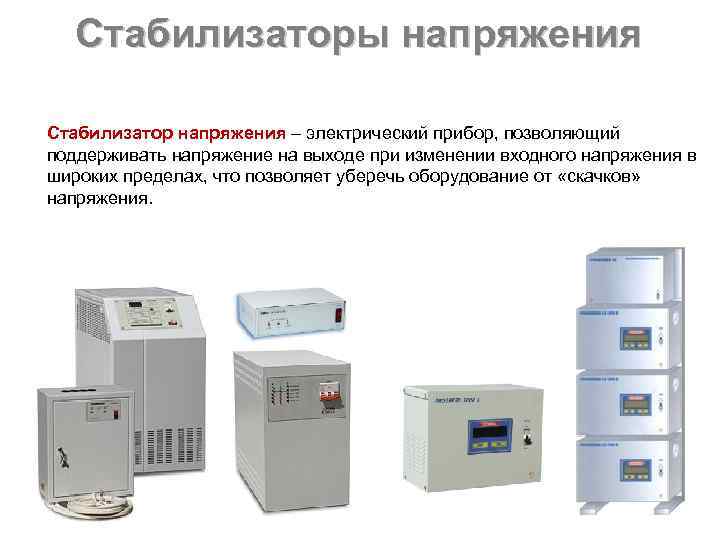

Промышленность выпускает широкую гамму стабилизаторов.

Различают однофазные и трехфазные устройства.

По диапазону выходных напряжений электронное оборудование для однофазных сетей рассчитано на 220 – 240 В (популярна также промежуточная градация 230 В), доступны феррорезонансные стабилизаторы на 110 – 120 В.

Бытовое оборудование для трехфазных электросетей обеспечивает выходное напряжение 380 – 415 В вне зависимости от применяемых схемных решений и отдаваемого тока нагрузки.

Техника промышленного назначения может иметь более высокое выходное напряжение: вплоть до 6 – 10 кВ.

Релейный стабилизатор «Энергия»

Однофазный релейный стабилизатор напряжения Voltron РСН 10 000 от компании «Энергия» представляет собой самый мощный из устройств такого типа. Высокая мощность стабилизатора позволяет одновременно питать от него различные энергоёмкие  устройства. К ним относятся системы отопления, водоснабжения, передающие и коммуникационные системы. При максимальной нагрузке он обеспечивает ток до 45А.

Стабилизатор работает при напряжениях от 105 до 265В, а в критических режимах от 90 до 280В, и обеспечивает на выходе напряжение 220В ± 10%. Прибор оборудован семиступенчатым релейным коммутатором. Его электронная схема имеет все виды защиты. Устройство предназначено для непрерывной длительной работы, как в быту, так и в промышленности.

Также на рынке имеются и другие отечественные и зарубежные стабилизаторы напряжения:

  • РЕСАНТА;
  • Штиль;
  • Volter;
  • RUCELF;
  • Эра;
  • SVEN и другие.

Наибольшую популярность и хорошие отзывы имеют стабилизаторы компаний Энергия, Ресанта, Штиль, Volter, Rucelf.

10 место — Wester STW-1000NP (0.8 кВт): Характеристики и цена

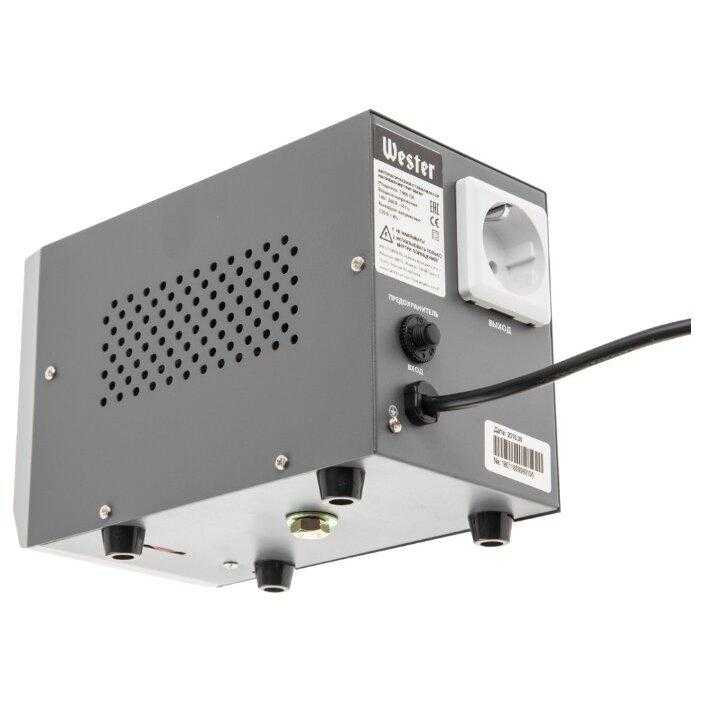

Wester STW-1000NP

Стабилизатор напряжения Wester STW-1000NP (0.8 кВт) занимает десятое место нашего рейтинга благодаря простоте установки, качественной сборки, компактности, и невысокому уровню шума. В сумме с небольшим весом данная модель выделяется на фоне других.

Тип стабилизатора релейный
Активная мощность 800 Вт
Полная мощность 1 кВ·А
Тип входного напряжения однофазное (220 В)
Входное рабочее напряжение 140-260 В
Точность стабилизации 8%
Выходное напряжение 202-238 В
Входная частота 50-50 Гц
Класс защиты IP20
Вес 2.48 кг
Цена 2 299 ₽

Wester STW-1000NP (0.8 кВт)
Качество работы 4.9

Уровень шума 4.9

Простота установки 5

Компактность 4.8

Качество сборки 4.8

Итого 4.9

Критерии выбора

В Вашем дома часто бывают перепады напряжения?

Постоянно!Редко, но бывает

При выборе стабилизатора для домашнего использования необходимо обратить внимание на несколько важных факторов. Вот основные из них:. Мощность

От того, какой мощностью будет обладать стабилизатор, зависит, сколько бытовых электроприборов он сможет запитать. Чтобы не ошибиться при покупке, сначала лучше подсчитать суммарную потребляемую мощность имеющейся в доме бытовой электроники и отталкиваться при выборе от полученных результатов

Мощность. От того, какой мощностью будет обладать стабилизатор, зависит, сколько бытовых электроприборов он сможет запитать. Чтобы не ошибиться при покупке, сначала лучше подсчитать суммарную потребляемую мощность имеющейся в доме бытовой электроники и отталкиваться при выборе от полученных результатов.

Велика вероятность, что в доме будет появляться новая бытовая техника, поэтому стабилизатор лучше брать с запасом хотя бы в 500 Вт (а лучше в 1 000 Вт).

  • Количество фаз. Стабилизаторы могут отличаться количеством фазных проводов. На самых простых один фазный провод и один «ноль». Однако бывают устройства с двумя или даже с тремя фазами. Они предназначены для подключения большого количества оборудования или для работы с требовательными приборами. Для домашнего использования обычно вполне хватает однофазного прибора.
  • КПД. Во время работы стабилизаторы теряют часть электричества – это неизбежно. Чем меньше потери, тем лучше. Выражается уровень потерь в коэффициенте полезного действия. Он не должен быть меньше 95%.
  • Коэффициент отклонения. Под коэффициентом отклонения понимают то, насколько напряжение в электросети отклоняется от нормальных значений (220 – 240 В). Разные стабилизаторы могут бороться с разным коэффициентом отклонения. Как правило, дешевые модели плохо справляются с высокими значениями этого показателя. Чтобы понять, каков коэффициент отклонения у вас дома, нужно замерить с помощью вольтметра напряжение в одной из розеток три – четыре раза в течение дня, а затем высчитать среднее арифметическое из полученных данных и разделить на него стандартный вольтаж.
  • Наличие системы защиты. Серьезная перегрузка или замыкание в сети могут привести к перегоранию обмотки трансформатора стабилизатора. Это может привести к плачевным последствиям в виде поломки вашей техники. Избежать их поможет система защиты – она отключает подачу тока на трансформатор в критической ситуации. Поэтому старайтесь подобрать устройство, которое имеет такую функцию. В самых дешевых моделях она отсутствует, поэтому стремление сэкономить может повлечь еще большие затраты на ремонт сгоревшей электроники.
  • Гарантия. Любой стабилизатор подвергается серьезным нагрузкам во время работы. Это означает, что он вполне может выйти из строя. Поэтому надо стараться приобретать устройства с большим сроком гарантии (минимум год). Это обезопасит вас от необходимости ремонта приспособления за свой счет в случае его неожиданной поломки.
  • Цена. Оптимальным будет устройство средней ценовой категории. С одной стороны, меньше вероятность низкого качества и брака, с другой – нет необходимости переплачивать за именитый бренд.

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.

Инверторные стабилизаторы напряжения

В последние годы все более популярным становится несколько иной тип стабилизаторов, отличный от симисторных или сервоприводных. Называются они инверторными.

Он считается более эффективным в отличии от всех вышеприведенных. Если у остальных погрешность выходного напряжения может достигать 5-10% и это считается нормальной величиной, то у инверторного она не превышает 2%! Еще один плюс — более широкий диапазон входных напряжения для выравнивания.

Стабилизатор преобразует нестабильный переменный ток пропуская его через фильтр в постоянный, после чего, проходя через инвертор, опять возвращает его в переменную величину с идеальной синусоидой.

Данное устройство уже не имеет внутри себя громоздкого тороидального трансформатора. А соответственно в разы меньше и легче.

Плюсы инвертора:

  • широкий диапазон регулировки входного напряжения 90В — 310В
  • малая погрешность на выходе
  • малые габариты и вес
  • фильтрует высокочастотные помехи
  • мгновенное быстродействие на изменение входного напряжения
  • работает при отрицательных температурах от -40
  • заявленный срок службы при соблюдении подключаемой мощности до 20 лет
  • большая цена
  • не подходит для больших нагрузок
  • в мощных моделях стоят вентиляторы охлаждения. Шумят примерно также как в компьютере. Полную бесшумность обеспечивают только маломощные экземпляры.

При увеличении нагрузки выше 50% от номинальной, для инвертора начинается снижение его входных параметров напряжения. То есть он уже не будет способен выровнять напряжение 110В, а будет нормально работать только от 160В и выше. Основной причиной выхода из строя таких устройств является именно перегрузка.

Чтобы защитить себя от перегрузки, более дорогие и качественные инверторные стабилизаторы при превышении мощности в автоматическом режиме могут переходить на байпас, то есть выдавать не преобразованное напряжение, а такое же, как и на входе.

Зато у инверторного стабилизатора нет такой болезни как у ступенчатых — мигание лампочек при переключении ступеней регулирования.

Хороший ролик наглядно показывающий разницу работы релейного и инверторного стабилизатора при резких скачках напряжения:

https://youtube.com/watch?v=bNrbkpKsPtc%3F

Одно и трехфазные

Первое что вам нужно знать при выборе, они бывают однофазными и трехфазными. Выясните какая у вас сеть. Если однофазная, как правило в квартирах и частных домах именно она преобладает, значит покупайте аппарат на 220В.

Если же у вас «трехфазка», то нужно определиться, будете вы устанавливать один 3-х фазный стабилизатор, или три однофазный.  Решайте исходя из экономических соображений и условий монтажа.

Хотя целесообразнее поставить именно три однофазных. Потому что при коротком замыкании и отсутствии одной из фаз, трехфазный аппарат работать не будет, пока не восстановится питание по всем фазам. С тремя однофазными таких проблем не возникнет. Главный минус при их выборе — габаритные размеры.

Режим транзит или байпас

При выборе стабилизатора напряжение того или иного вида, проверьте имеет ли он два режима работы:

  • режим стабилизации напряжения
  • режим транзита или «байпас»

Со стабилизацией все понятно — это обычный режим работы. А что такое «байпас»? Это когда входное напряжение идет мимо всей электроники и трансформатора без преобразования, то есть транзитом.

Для чего он может понадобиться:

  • чтобы подключить мощную технику превышающую мощность стабилизатора, запустить большой эл.двигатель. Или при необходимости поработать сваркой.
  • чтобы продлить срок службы устройства

Плюс не изнашиваются внутренние щетки и реле.

Режимом байпас оснащаются стабилизаторы подключаемые через клеммные колодки. При этом они имеют два автомата, которые одновременно включить невозможно или перекидной автомат-рубильник.

Важно запомнить: не переключайте автоматы из режима стабилизации в режим байпас под нагрузкой — это может повредить стабилизатор напряжения.

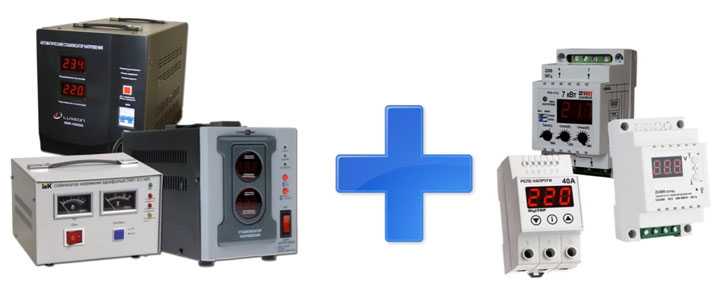

Сравнение преимуществ и недостатков реле и стабилизатора

Все преимущества и недостатки выбора реле напряжения или стабилизатора можно свести в одну таблицу. Воспользовавшись ей и взвесив все за и против, можно легко определиться с правильным выбором того, что подойдет в вашем конкретном случае:

Параметры сравнения
Стабилизатор напряжения
Реле контроля напряжения
Потребление эл.энергии на холостом ходу
Да
Нет
Выравнивание напряжения до 220В
Да
Нет
Работоспособность приборов, если на входе от 160В до 260В
Да
Нет
Габариты
Большие
Малые
Цена
От 5000р и выше
До 3000р
Зависимость работоспособности от внешних условий
Да
Нет
Чувствительность к помехам
Да
Нет
Быстродействие при скачках
Низкая
Высокая
Шум при работе
Есть
Нет

Ну а вообще грубо говоря, нет какого-то универсального способа применения того или иного устройства, который дал бы 100% результат и удовлетворил все ваши потребности в защите от перекосов напряжений. Поэтому максимальную защиту может обеспечить только совместное применение реле напряжения и стабилизаторов.
Ознакомиться с текущими цена на стабилизаторы и подобрать себе необходимый вариант можно здесь.

https://youtube.com/watch?v=p7eBlxAFbAw%3F

Защита стабилизаторов

Большинство современных моделей имеют защиту от перенапряжения. Они не способны бесконечно выравнивать сколь угодно большие или малые значения входного напряжения, и через определенное время отключат питание, тем самым сохранив ваше оборудование.

Более того, после нормализации входного напряжения, оно подается на выход не сразу, а с некоторой задержкой в несколько секунд. Данное время может быть установлено жестко или варьироваться и настраиваться самостоятельно, все зависит от модели и производителя.

Основные виды стабилизаторов широко представленные сегодня в магазинах можно подразделить на 4 типа:

  • релейные
  • электронные
  • электромеханические
  • инверторные

Вот сравнительная таблица по каждому из видов стабилизатора, включая примерные цены за 1квт:

Ознакомиться с текущими ценами на сегодняшний день и подобрать себе нужную модель можно здесь.

Рассмотрим каждый из них более подробно.

Отличия реле напряжения от стабилизатора

В чем же заключается принципиальная разница между реле и стабилизатором? Стабилизатор напряжения — это аппарат предназначенный для выравнивания входного напряжения до стандартной величины в 220 вольт. Он также как и реле имеет предельные максимальный и минимальные пороги. То есть при определенном повышенном напряжении, когда его уже невозможно выровнять, он отключается и перестает выдавать на выходе напряжение вообще.

Но все же главное его отличие от реле именно и заключается в том, что он стабилизирует напряжение до нужных параметров, поднимая или опуская его в зависимости от ситуации. А реле напряжения никоим образом его не изменяет и не корректирует.

Оно лишь контролирует напряжение в заданных вами или заводскими установками параметрах.

Какой лучше выбрать?

Чтобы решить, какой стабилизатор напряжения лучше релейный или электромеханический следует точно знать параметры сети. Для этого можно использовать тестер и провести ряд измерений. Если напряжение в пределах определённого времени изменяется быстро и часто, а нагрузка такого типа, что это может ей повредить, то лучше выбрать релейный стабилизатор. Тем более что он стоит недорого. Если изменения незначительны, а нагрузке нужна высокая точность, то электромеханический стабилизатор будет лучшим выбором.

Несколько сложнее решить, какой стабилизатор напряжения лучше — релейный или электронный? Принцип действия у них одинаковый, только электронный стоит дороже. Здесь важным могут быть условия эксплуатации и надёжность. Для работы в условиях холода нужно предпочесть электронный стабилизатор, а если электроника оборудования чувствительна к форме напряжения, то лучше отдавать предпочтение инверторным или релейным стабилизаторам.

Советы от профессионалов

Уделяйте внимание подсчету мощности, это предостережет вас от лишних трат и обеспечит эффективную работу аппарата, т.к. чем он мощнее, тем дороже.
Если планируется устанавливать устройство в доме, релейные и механические лучше не выбирать, т.к

они производят много шума.
Выбирайте те модели, которые будут ремонтоспособными в случае поломки и обеспечиваются сервисом профессионального монтажа, настройки с выездом на дом специалистов электриков для установки.
Выбирать аппарат стоит с учетом того, что паспортная мощность станет заметно меньшей, если показатель на входе ниже, чем 220В, при значительных отклонениях она может сокращаться почти вдвое.

Феррорезонансные

Феррорезонансные стабилизаторы работают по принципу электромагнитных колебаний, которые происходят в контуре трансформатора и индуктивности. Вследствие этого им абсолютно не страшны различные помехи, которые могут создаваться работающим оборудованием.

Основывается принцип их работы на стабилизации посредством насыщения железа, неспособного передавать магнитный поток к выходной катушке от входной. Вдобавок установлена и дополнительная катушка, отвечающая за гашение магнитного потока в сердечнике в зависимости от нагрузки. Благодаря используемому в системе конденсатору производится максимально точное выравнивание выдаваемой мощности.

Высокая надежность и эффективность приводит к тому, что данные модели применяются практически в любых условиях для стабилизации напряжения в крайне широком диапазоне. Выгодно отличаются подобные приборы и по своей стоимости.

Основные недостатки:

  • Высокий уровень шума.
  • Качество стабилизации напрямую зависит от величины нагрузки.
  • На сегодняшний день недостаточная скорость реагирования.
Понравилась статья? Поделиться с друзьями:
Стильный дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
