Однолинейная схема электроснабжения что это такое?

Особенности проектирования

Как уже отмечалось, однолинейная схема используется для составления плана по электроснабжению частного дома, квартиры или производственного предприятия. При этом нет необходимости ее детализировать. Основная цель такого чертежа – дать общее представление о системе электроснабжения.

Рассмотрим, что необходимо для составления такого проекта:

1. Рассчитать общую мощность силовых нагрузок. Этот параметр берется путем сложения максимальной мощности каждого потребителя электрического тока;
2. В зависимости от мощности потребителей выбрать необходимое сечение электропроводки и общих кабелей. При этом округление сечения производится в большую сторону;
3. В соответствии с расчетными нагрузками подбираются защитные устройства. Рекомендуется установка нескольких видов защитных устройств. Пример для квартиры или частного дома – это УЗО и автоматические выключатели, которые дополняют друг друга;

Исходя из этого, на схеме должны быть отображены следующие элементы:

• Точка подключения. Это может быть как трансформаторная подстанция, так и общий ввод в дом (для квартиры);
• Тип вводно-распределительного аппарата;
• Марка и тип прибора учета (электросчетчика);
• Протяженность кабелей, а также их марка, сечение и количество жил. Нужно указать способ прокладки электропроводки: открытый или скрытый;
• Указываются группы потребителей. Номинальная потребляемая мощность указывается для промышленного объекта;
• Обозначается цепь освещения, без указания источников света.

Учимся читать электрические схемы

Электрическая схема представляет собой условное графическое изображение компонентов, входящих в состав электрической цепи, связанных между собой проводниками. При этом возле каждого элемента, входящего в схему может указываться обозначение буквенное и цифровое.

Делается такая схема на этапе проектирования разводки электросети на объекте любой сложности, а также при создании электрического или электронного устройства. Электросхемы составляют квалифицированные инженеры. При этом они руководствуются действующими нормативно-техническими документами и ГОСТами.

Главный документ – ПУЭ-7 с дополнениями и изменениями. Именно он является основополагающим при составлении электрических схем, а также при осуществлении монтажа и в период эксплуатации.

Электросхема является официальным документом

Она прикладывается к каждому электротехническому изделию, по ней осуществляют электромонтажные и ремонтные работы

Поэтому очень важно научиться читать электросхемы. Начинать необходимо с условного обозначения элементов, из которых строится электрическая цепь

Основные устройства, входящие в состав схемы, разделили по функциям:

• вырабатывающие ток, т.е. источники электроэнергии;
• использующие или преобразующие электроток;
• передающие ток и помогающие его передавать.

Для все изделий и комплектующих имеются условные обозначения, которые специалисты чертят с соблюдением размеров и в соответствии с ГОСТами.

Попробуем разобраться на примере разводки электрики в квартире. Готовая схема будет выглядеть следующим образом:

Рис. 1 – Простейшая схема разводки проводов с установочными элементами по помещениям квартиры

На рис. 1 имеется все необходимое для того, чтобы осуществить монтаж электрики в квартире небольшого размера. Условное обозначение составляющих тоже понятно. Ключевыми изделиями являются провода, светильники, выключатели, розетки, автоматы и электрический щит.

Провода, как видно из чертежа, обозначаются прямыми линиями. Они могут пересекаться и, если в этом месте образуется электрическая связь, то ставиться точка, которая свидетельствует о ней. Теперь это соединение является электрическим узлом.

Рис. 2 – Графическое обозначение пересечения и соединения проводов на схемах

Также обозначаются линии электрической связи, шина, кабель. Корпус аппарата, машины или прибора и заземление условно обозначаются следующими знаками:

Более подробно об обозначении проводов на планах указано в ГОСТ 21.614-88. Там же в таблице 3 имеется полная информация об изображении выключателей, переключателей и розеток штепсельных.

Условное обозначение светильников следующее:

Более подробно об условном обозначении светильников на чертежах указано в ГОСТ 21.210 — 2014.

Люстра имеет следующее условное обозначение:

Схема электрическая однолинейная

Такая схема дает представление о подаче электрической энергии на любой объект. Именно ее наличие дает право получить технические условия и заключить договор на поставку электроэнергии от энергоснабжающей компании.

Для каждого объекта схема однолинейная принципиальная своя. Представляет собой чертеж с указанием последовательности подключения на основную фазу всех составляющих, входящих в цепь, которые показаны условными знаками.

Например, она может выглядеть так:

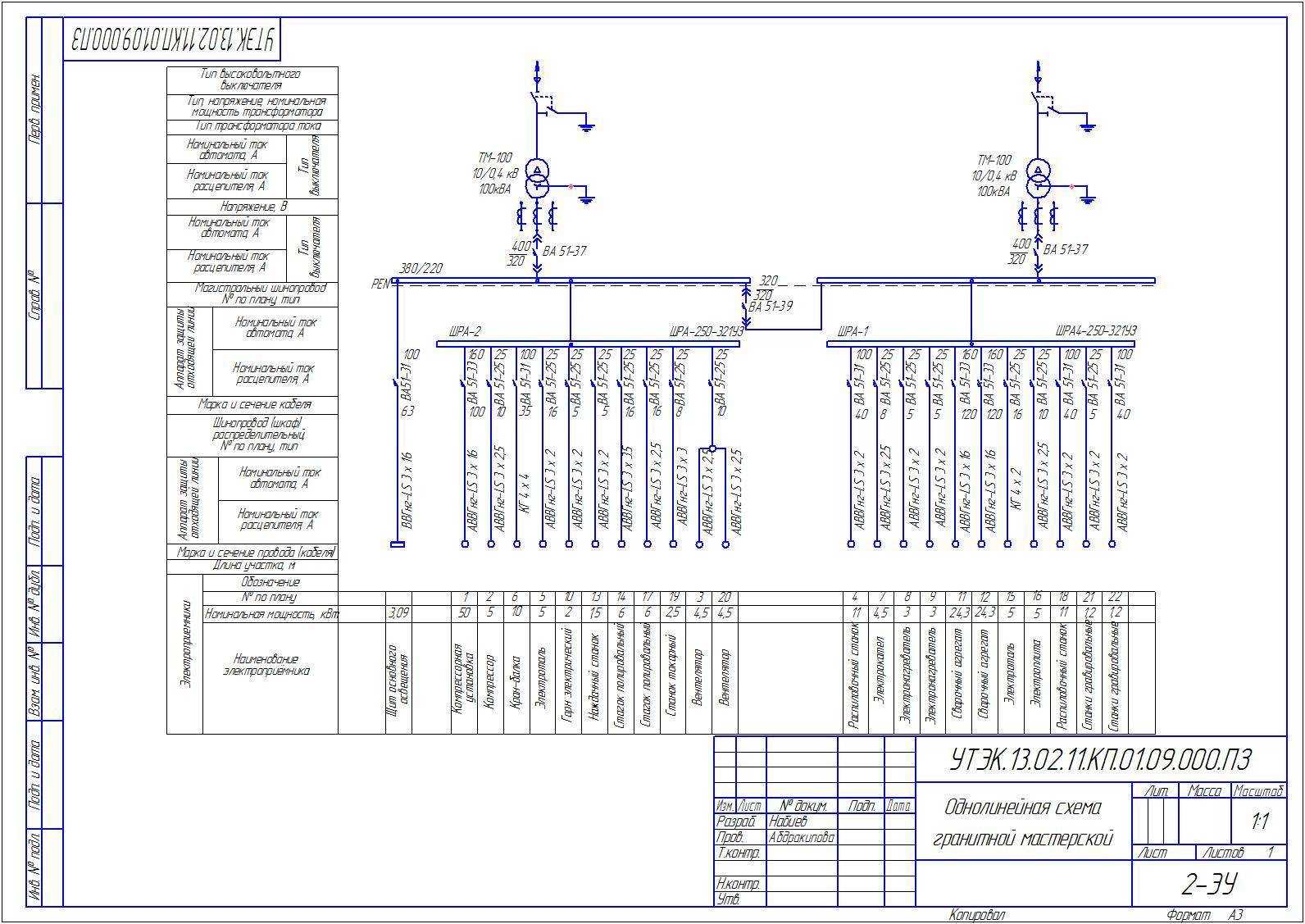

Рис. 3 – Пример исполнения однолинейной схемы

На чертеже можно увидеть условные обозначения автоматических выключателей, счетчика электроэнергии, УЗО с их техническими характеристиками и сечение проводов. Отсюда вытекают требования к выполнению однолинейной схеме.

Она должна содержать такие данные:

• точку подключения и разграничения ответственности;
• технические данные вводного устройства, прибора коммерческого учета, коммутационных аппаратов, питающего кабеля и другие необходимые данные. Кроме того выполняют расчеты нагрузок и потерь электроэнергии, мощность.

Обзор программ

Для составления однолинейной схемы объекта с отображением ГРЩ, ВРУ и других компонентов цепи в сети можно найти следующий ряд бесплатных программ:

1-2-3-Схема. Отличается простым понятным интерфейсом. Подходит для начинающих и студентов. Применяется для простых систем частного дома или квартиры.

Видео описание

Видео о том, что такое однолинейная схема и зачем она нужна:

• AutoCAD Electrical. Применяется профессионалами. Обладает мощным функционалом и расширенными настройками. Подходит для объекта любой сложности.
• XL Pro². Бесплатное приложение. Предназначается для разработки плана систем с низковольтными установками.
• Компас-Электрик. Несложное в управлении бесплатно распространяемое приложение. Часто применяется специалистами энергетических служб.
• Eagle. Программа доступна как в базовом бесплатном, так и коммерческом варианте с большими возможностями.
• DipTrace. Приложение применяется для оформления схем, чертежей плат.

При выборе программы в первую очередь учитывается сложность электроцепи объекта. Поэтому для своего дома нет необходимости использовать ПО, предназначенное для работы с производственным цехом.

Видео описание

В этом видео показан пример составления однолинейной электросхемы:

Коротко о главном

Однолинейная схема отображает особенности электроцепи дома, графически показывая компоненты в одну линию. Подразделяется она на расчетную, планируемую перед запуском, и исполнительную, создаваемую уже в период эксплуатации.

При разработке документа учитываются следующие аспекты:

1. Содержимое, основная информация.
2. Этапы проектирования.
3. Требования и правила.
4. Условные обозначения.

Материалы и приборы на однолинейных схемах щитов

Качественные электрические щиты сегодня изготавливают только из качественных, надежных и привлекательных по внешнему виду материалов. Некоторые щиты оснащаются специальными дверцами, которые дают возможность расположения в них замка и запирания внутреннего пространства на ключ, что будет особенно полезным для квартир, в которых проживают маленькие дети.

Внешние щиты, предназначенные для установки вне дома, обычно оснащаются герметично закрывающимися дверцами, за счет чего исключается попадание влаги на чувствительное электрическое оборудование.

Контролировать подачу и расход электроэнергии во всех помещениях с помощью современного щита достаточно просто, достаточно будет переключить определенные рычаги, чтобы отключить некоторые линии электропотребителей в доме или обесточить всю сеть. Внутри щитков достаточно места для расположения всего необходимого электрического оборудования и устройства учета электроэнергии. Во время создания чертежа однолинейной схемы, квалифицированный мастер должен рассчитать и указать все приборы, которые впоследствии будут в щите установлены для реализации проекта электроснабжения дома.

Пример проекта электроснабжения дома

В целом можно сказать о том, что электрический щит – это короб, предназначенный для расположения в нем всей группы необходимых устройств, которые потребуются для создания надежной электрической цепи. Однолинейная схема щита освещения должна составляться после расчета мощности сети, нагрузки и всех необходимых для нее устройств. Все приборы должны быть тщательно подобраны и соответствовать не только индивидуальным принципам построения сети, но и друг другу. Далеко не все автоматы, устройства защиты, провода могут нормально функционировать друг с другом.

Особенности электрического щита

Электрический щиток с автоматами представляет собой ящик из пластмассы или металла, в котором размещаются электроприборы. В обязательном порядке устанавливаются:

• основной выключатель;
• счётчик расхода электричества.

Входной автомат, равно как и счётчик, должен пломбироваться. Кроме перечисленных устройств, распределительный щит оборудуют автоматическими выключателями – они защищают домашнюю сеть.

В зависимости от способа крепления распределительные щиты делят на:

• Накладные. Достоинство – простота установки.
• Встраиваемые. Требуют создание ниши в стене. Положительная сторона – экономия пространства в помещении.

Виды однолинейных электрических схем

Существуют два основных класса схем, проектирующихся на разных этапах реализации проекта. Для создания ОСЭ требуется знать ключевые характеристики каждого типа.

Расчетная схема

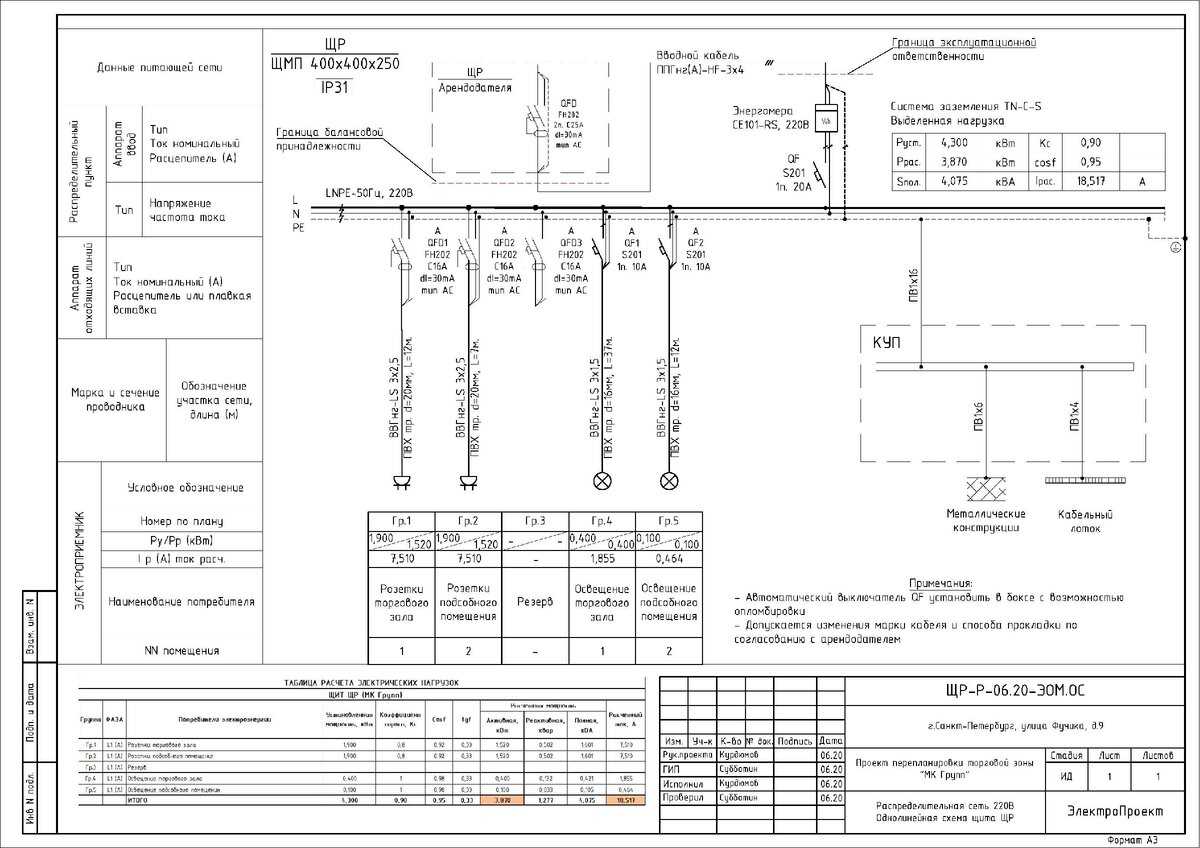

Однолинейная расчетная схема щита ЩР-41 (электроснабжение офиса)

Проектируется на этапе разработки документов по реализуемому проекту. Здесь проводится расчет характеристик системы и требуемых нагрузок. Расчетные документы могут включать в себя:

• схематическую репрезентацию структуры;
• схему функций;
• монтажную электросхему;
• чертежные документы;
• схему пожарной безопасности.

Схема структуры электрооборудования показывает силовые элементы (точки врезки, линии передач, трансформаторные компоненты и другие) и коммуникации между ними. Схема функций создается для демонстрации работы механизмов, взаимодействующих с электросетью, и их влияния на безопасность объекта.

Обычно она применяется для помещений производственного назначения, имеющих дело с обилием разнородного оборудования. Монтажный проект требует согласования с архитектурно-конструкторскими решениями и строгого указания диаметров проводов и габаритов оборудования.

Исполнительная схема

Исполнительная схема электроснабжения

Создается, когда помещение уже эксплуатировалось на протяжении некоторого времени. Требуется графически отобразить модификации, которые планируется внести в структуру сети. Документ подготавливается при проведении замены или модификации имеющегося технического оборудования. Исполнительная схема предоставляет информацию:

• о состоянии электросети в настоящее время;
• об электроприборах, входящих в ее состав;
• советы по ликвидации неполадок, обнаруженных в процессе проведения техосмотров и других мероприятий.

Если надо сделать схему предприятия, многоквартирного дома или иного объекта с несколькими уровнями снабжения, ее делают для каждого уровня: например, для всего завода, цехового подразделения и его отдельного участка. Сначала делается изображение КТП и соединяющих их сетей, потом чертежи для отдельной КТП или распределительного электрощита, и наконец – всех отдельных щитков, представленных в помещении.

Однолинейная схема электроснабжения гаража

• admin
• Стройка и ремонт

Cхема щита учета электроэнергии 380в для частного дома 15 квт

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Принципиальная электросхема щита

Принципиальная электросхема щита, показывает схемы соединений в электрическом щита. В отличие от блочной (функциональной) схемы электрощита, на принципиальной схеме все устройства и их соединения показаны в условных обозначениях, согласно ГОСТ 2_710-81.

Принципиальная электросхема щита не содержит подробных пояснений, не показывает сечения кабелей и проводов и номиналы устройств установленных в щите. На ней только условные обозначения и даже подписи устройств по нормативам.

Чтобы разобраться с некоторыми условными обозначениями на схеме, приведу принципиальную электросхему с пояснениями.

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

• приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
• информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
• длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
• технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
• данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

1. Запрос и получение технических условий;
2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

• ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
• ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
• ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
• ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

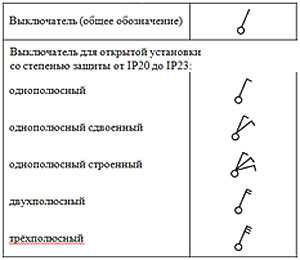

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Это интересно: Подключение оборудования для интернета к общедомовому ВРУ: разбираем досконально

Виды и типы электрических схем

На электрических схемах требуется размещать кодировку элементов. Чертежи бывают трёх типов:

Функциональный

На плане указывают основные узлы электроустройства. Чертёж представляет определённое количество прямоугольников, между которыми проведены связующие линии. Внутрь каждой фигуры вписывают название функционального блока.

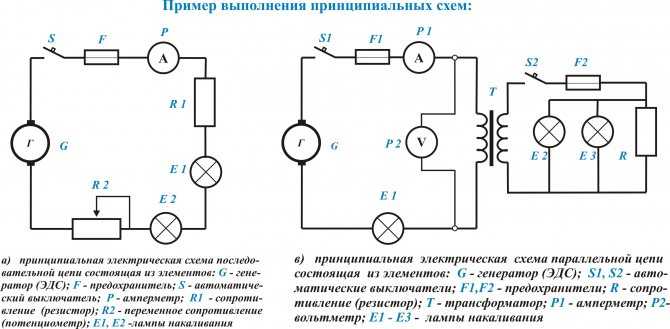

Принципиальный

План содержит сеть, связывающую радиоэлементы в единую систему. Это же относится к планировке электрических сетей. На схеме все детали отмечены маркировкой. Принципиальные чертежи создают как однолинейные, так и полные. План однолинейного построения передаёт изображение одних силовых цепей. Элементы контроля управления помещают на другом чертеже. Делают это из-за громоздкости электрических схем.

Важно! Когда строение приборов или устройств не представляют особую сложность, то чертежи объединяют в единый план, который называют полной схемой

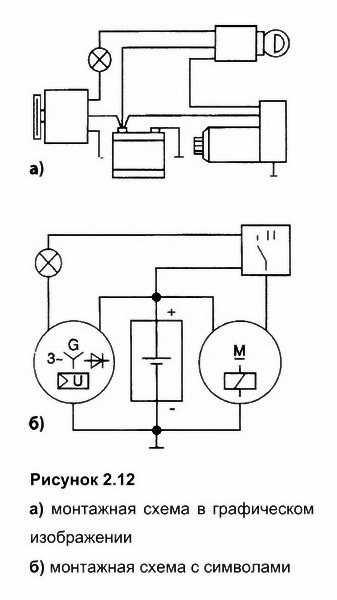

Монтажный

В отличие от вышеуказанных чертежей, монтажная схема, кроме указания элементов, определяет их точное положение в двумерном пространстве. Проводку электрической сети в доме или квартире изображают с точным положением розеток, включателей, светильников и других приборов. Указывают расстояния от элементов до стеновых ограждений. На монтажных радиосхемах отмечают положение радиокомпонентов, способы и порядок их монтажа.

Электросхемы квартирных щитов — однолинейная расчетная схема электроснабжения

Однолинейная расчетная схема электроснабжения это специальная схема, на которой в условных изображениях (обозначениях) показано:

• Устройство ввода электропитания;
• Полное наполнение электрического щитка квартиры (ЩК);
• Групповые цепи квартиры.

Причем, на однолинейной расчетной схеме, обозначены рассчитанные номиналы электротехнических устройств щита (автоматы защиты, УЗО и т.п.), маркировки устройств, марки и сечение электрических кабелей и вся информация нужная для монтажа электрического щита.

Выполняется однолинейная расчетная схема согласно ЕСКД (единый стандарт конструкторской документации) по нескольким ГОСТ.

Однолинейная расчетная схема является обязательным листом проекта электропроводки квартиры и делается на основании выделенной мощности для квартиры (дома) и запланированным групповым цепям квартиры .

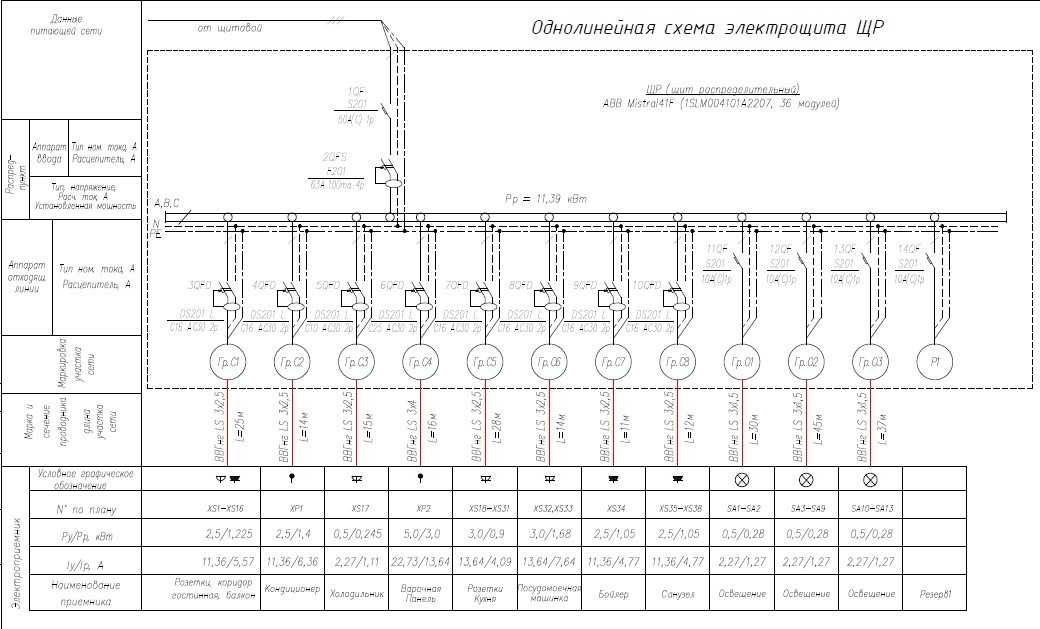

Пример однолинейной расчетной схемы

Я упомянул о монтажной схеме щита, поэтому стоит отметить, что монтажные электросхемы квартирных щитов делаются крайне редко, они скорее более распространены для щитов автоматики и управления.

Классификация однолинейных схем

Во время проектирования систем электроснабжения своими руками применяются разные схемы, которые отображают плановые работы, существующую уже систему или же разделение систем те или иным образом. Помимо расчетных и исполнительных, однолинейные схемы бывают такие:

• структурные – содержат общие данные про электроустановку, которая выражается в указании связей силовых элементов, в частности, трансформаторов, линий электропередач, точек врезки и многого другого;
• функциональные – их делают преимущественно с целью абстрактной передачи действий механизмов, к которым присоединяется электроснабжение, также указывается их взаимодействие друг с другом и то, как они влияют на общее положение дел с точки зрения безопасности. Такие схемы в основном применяются для проектирования промышленных объектов с большим количеством машин, механизмов и оборудования, которые тоже нужно наносить на схему;
• принципиальные – чаще всего выполняются согласно ГОСТ и других стандартов той или иной страны, например, IEC, ANSI, DIN и т.д.;
• монтажные – должны четко быть согласованными с теми или иными архитектурными решениями и строительными конструкциями, в частности, несущими. Каких-то специальных требований к их оформлению нет, то размеры оборудования и сечение проводов нужно указывать четко, также нужно указывать точно диаметры кабелей и четкие размеры элементов крепежа и прочих аксессуаров.

Помимо перечисленных схем с кабельными планами есть также и электрические специальные схемы, которые используются при проектировании об отображении компонентов по отдельности.

Например, в микроэлектронике для того чтобы отобразить микрокристалл интегральной микросхемы, нужна специальная топологическая схема. Такие схемы называют мнемосхемами, они имеют вид плакатов, где действующими элементами выступают приборы и сигнализирующая аппаратура и всевозможные имитационные агрегаты. На сегодняшний день их чаще всего визуализируют на мониторе компьютера, где есть функция принятия решения пользователем вручную.

Итак, можно сделать вывод, что однолинейные графические системы должны быть созданы согласно действующим в стране строительным правилам и нормам и включать в себя такую информацию:

полные и правдивые сведения об оборудовании; расчеты аварийного выключения электроснабжения объекта как целиком, так и частично; сведения о системе автономного питания, что важно на этапе проектирования частных домов, располагающихся вдалеке от центральных электромагистралей

Программы для рисования электрических схем

Но есть три основные схемы электропроекта, но которых базируется, не только весь проект, но и вся будущая работа электромонтажников или электриков. Она выполняется тогда, когда возникает необходимость ввести серьезные изменения в проект по результатам обследования действующей электроустановки и выявления несоответствий существующим нормативам и правилам.

Помимо расчетных и исполнительных, однолинейные схемы бывают такие: структурные — содержат общие данные про электроустановку, которая выражается в указании связей силовых элементов, в частности, трансформаторов, линий электропередач, точек врезки и многого другого; функциональные — их делают преимущественно с целью абстрактной передачи действий механизмов, к которым присоединяется электроснабжение, также указывается их взаимодействие друг с другом и то, как они влияют на общее положение дел с точки зрения безопасности. Можно выделить несколько замечательных бесплатных программ для черчения электросхем в доме и квартире на русском языке: Компас электрик. По своей сути особо принципиальных различий между ними нет, за исключением назначения каждого из видов

Важно знать, что все указанные элементы и размеры должны быть точными и четкими

Поэтому, по окончании работ, заказчик получает не только схему, но и рекомендации по устранению дефектов, выявленных при обследовании. От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.

Можно выделить несколько замечательных бесплатных программ для черчения электросхем в доме и квартире на русском языке: Компас электрик. При ее правильном составлении обеспечивается полная электро- и пожарная безопасность для людей и объектов.

Новые технологии проектирования

Однолинейные схемы бывают исполнительные и расчетные В зависимости от вида электросхемы, этапы ее создания будут различны: В исполнительной электросхеме первым шагом построения будет составление расчетно-вычислительных материалов. До точки подключения эксплуатационную ответственность несет поставщик электроэнергии владелец сетей , после нее — потребитель электроэнергии. Расчетная однолинейн ая электрическая схема выполняется для объектов нового строительства. Это автоматы, УЗО, контакторы, выключатели и прочие части электросети. Подобная однолинейная схема электроснабжения того или иного жилого и нежилого объекта является ключевым документом, который отвечает за эксплуатационную ответственность разных сторон.

Однолинейная электрическая схема электроснабжения Для упрощения чертежей и их восприятия применяются различные методики. Такое подключение отлично демонстрирует однолинейная схема трансформатора КТП : Фото — однолинейная схема трансформатора КТП Примеры того, что должна включать однолинейная типовая схема электроснабжения поликлиники, квартиры, загородного или дачного дома , завода или прочих помещений: Точку, где объект подключается к электрической сети; Все ВРУ вводно-распределительные устройства ; Точку и марку прибора, который используется для подключения помещения в большинстве случаев, нужны также параметры щита ; Нужно не только начертить кабель питания, но и отметить на схеме его сечение и марку, иногда мастера помечают номинал; Проект должен содержать данные про номинальные и максимальные токи оборудования, которое используется на объекте. Общее представление о линейной схеме электроснабжения Схема — это изображение в графике каких — либо элементов конструкции, указанные на чертежах. От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.

Но при этом однофазная проводка обозначается одной линией с одним штрихом. На ней указано все, что нужно электромонтажнику для устройства электропроводки квартиры, кроме привязки розеток и светильников по месту установки. Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы. Как читать электрические схемы. Урок №6

Что такое однолинейная схема электроснабжения?

К сведению! Фото — однолинейная схема Существует два типа таких схем : Расчетная; Исполнительная.
На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Исполнительная принципиальная однолинейная схема используется для перерасчета действующей системы подачи энергии. Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы.
И это не зависит от количества фаз и проводов. Пример оформления однолинейной схемы жилого дома представлен на рис.
Дальнейший порядок согласований зависит от особенностей проекта, но первое согласование визирует ответственный за электрохозяйство со стороны потребителя. Почему однолинейная? Часто такую схему проектируют уже после того, как были совершены просчеты по проводам и кабелям.
При составлении подобного документа в обязательном порядке должна отображаться такая информация: все приборы и потребители, входящие в сеть; состояние сети; недостатки, выявленные в процессе исследования и разработки однолинейной схемы. В качестве примера выбрана типовая схема офиса, дома, квартиры или другого подобного объекта.

Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы. Поскольку в документе есть главное — информация. Длина кабелей и проводов должна отображаться в масштабе с особой точностью, также отображается их точная схема их раскладки. На электрической схеме должен указываться тип, а также расположение приборов учета, плюс указываются потери электрической энергии, которые происходят во время передачи по линиям электропередач.

Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей. А не искать ее на файлопомойках и мусоросборках. В большинстве случаев, это необходимо для внесения серьезных изменений в уже устанавливающийся проект. Для отличия на схеме обозначений выводов контактов от других обозначений обозначений цепей и т. При обращении в нашу компанию, мы, при необходимости, предоставляем заказчикам для ознакомления пример однолинейной схемы, разработанной нашими специалистами.

Работа в программе Rapsodie существенно ускоряет процесс компоновки шкафа и минимизирует возможность возникновения ошибки. Назначение однолинейной схемы.. Приборы, обеспечивающие учёт электроэнергии, согласно техническим условиям наносятся на схему.
Как читать электрические схемы. Урок №6

Назначение каждой электросхемы

Линии взаимосвязи следует выполнять толщиной от 0,2 до 1,0 мм. Требования к схемам соединений монтажным На схемах соединений изображают все устройства и элементы изделия, их входные и выходные элементы и соединения между ними. Принципиальная схема Такой тип используется в распределительных сетях. Релейная часть выглядит несколько сложнее, но если рассматривать её по частям и так же, двигаясь последовательно, шаг за шагом, то нетрудно понять логику её работы.

Основание подвижной части отмечается специальной незаштрихованной точкой. В свою очередь, принципиальная электросхема может иметь две разновидности: однолинейная или полная.

Монтажные схемы Выше была рассмотрена принципиальная схема.

Начинают сборку от фазы.

E — Электрическая связь с корпусом прибора. Схемы соединений монтажные предназначены для выполнения по ним электрических связей в пределах комплектных устройств, электроконструкций, т.

Начинать читать можно как от источника питания так и от нагрузки. Новые интегральные компоненты для импульсных силовых преобразователей: рис. Это значительно облегчает монтаж электрооборудования. При включении 1-й клавиши должна загораться одна лампочка, если включить 2-ю клавишу, то другие две. Однолинейные схемы

Рабочие проекты по АСКУЭ

Технорабочий проект “Автоматизированная информационно-измерительная система поучету электроэнергии на подстанции ПС 220/10 кВ.” Скачать с Яндекс Диска 5,82 МБ

Проект выполнен в программе Автокад. ( 1,46 Мб)

Состав проекта:

1. Общие данные.
2. Пояснительная записка.
3. Структурная схема ИВКЭ.
4. Схема электрическая однолинейная.
5. Размещение точек измерений.
6. План расположения оборудования и проводок.
7. Расположение оборудования.
8. Цепи тока и напряжения.
9. Схемы монтажные.
10. Кабельный журнал.

Рабочий проект “Автоматизированная информационно-измерительная система поучету электроэнергии в ЗРУ-10 кВ.” Скачать с Яндекс Диска 1,45 МБ

Проект выполнен в программе Автокад.( 5,83 Мб)

Состав проекта:

1. Титульные листы.
2. Ведомость документов рабочего проекта.
3. Запись ГИПа.
4. Ведомость рабочих чертежей основного комплекта.
5. Ведомость прилагаемых документов.
6. Общие данные.
7. План расположения оборудования и проводок. ЗРУ-10 кВ.
8. Структурная схема комплекса технических средств.
9. Схема принципиальная однолинейная ЗРУ-10 кВ.
10. Схема соединения внешних проводок.
11. Схема подключения счетчиков Меркурий 230 к разветвителям резервному питанию и УСПД.
12. Схема принципиальная электрическая измерительных цепей.
13. Схема подключения внешних проводок.
14. Общий вид установки оборудования.
15. Кабельный журнал.
16. Спецификация оборудования, изделий и материалов.
17. Перечень контрольных точек учета потребления электроэнергии ООО «Енисейский фанерный комбинат».
18. Схема рабочая однолинейная принципиальная.

Кто проверяет и согласовывает

По нормативам, однолинейная схема проекта электрики должна быть подписана следующими сотрудниками:

• разработчик;
• проверяющий;
• утверждающий руководитель.

Дальнейший порядок согласований зависит от особенностей проекта, но первое согласование визирует ответственный за электрохозяйство со стороны потребителя.

Кампания «Мега.ру» является лицензированным разработчиком электротехнической документации и обеспечивает профессиональную разработку однолинейных схем для зданий и сооружений, подлежащих согласованию в Моэнергосбыте. Для уточнения условий сотрудничества обращайтесь по телефонам, опубликованным в разделе «Контакты».

Обозначения розеток и выключателей на чертежах

Проект внутреннего электроснабжения – совокупность схем и чертежей силовых розеточных сетей и сети освещения. В электропроводках используют однополюсные, двухполюсные и трехполюсные выключатели. Бывают для открытой и скрытой проводки, с различными степенями защиты – для нормальных условий эксплуатации, влаго- пылезащищенные и т.д. Трех- и двухклавишные устройства также имеют визуальные различия на электросхемах

что важно при составлении ведомостей потребности материалов. В противном случае из-за невнимательности инженера повышается риск закупки неподходящего либо более дорогостоящего оборудования

Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.

Обозначение выключателей на схемах

Распределительные коробки на схеме обозначаются аналогично.
