Чугунная плита для печи: как выбрать, виды, установка своими руками

Характеристика современных чугунных плит для печей

Чугунные плиты, они же варочные настилы, монтируются непосредственно на верхнюю горизонтальную поверхность печи. Чугунная плита обладает инерционной теплоотдачей.

Когда в печи горит топливо (дрова, уголь, торф), чугунная плита хорошо раскаляется и потом долго остается горячей, отдавая тепло. Когда чугун нагрелся, его можно использовать в качестве варочной панели.

Современные чугунные плиты для установки на печь имеют ряд характеристик, выгодно отличающих их от других подобных вариантов.

Чугун, используемый для литья плиты, обладает повышенной прочностью.
За счет того, что в состав материала входит также ряд химических веществ, улучшаются физические характеристики изделия.
На протяжении всего срока службы чугун не деформируется, не трескается и хорошо переносит высокие температуры.
Чугунная плита устойчива к перепадам температур, сохраняя свой внешний вид и изначальные эксплуатационные свойства.
Плиты для установки на печь не подвержены коррозии.

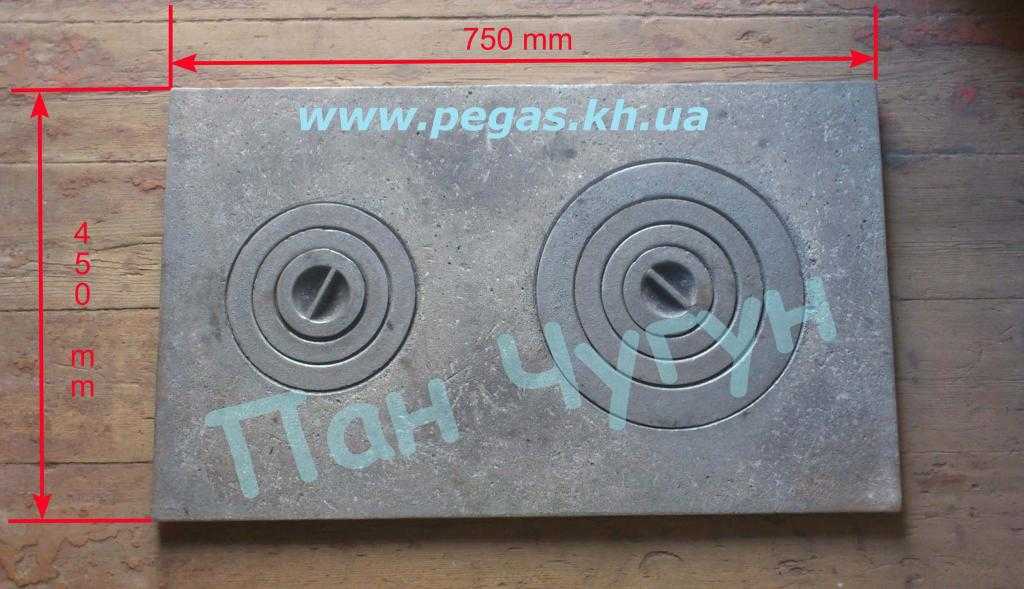

В целом, все чугунные плиты для печей делятся на две группы: сборные и цельные. И в том, и в другом случае, изделие может служить в качестве теплопроводника, равномерно прогревающего воздух в комнате, и в качестве конфорки для приготовления пищи.

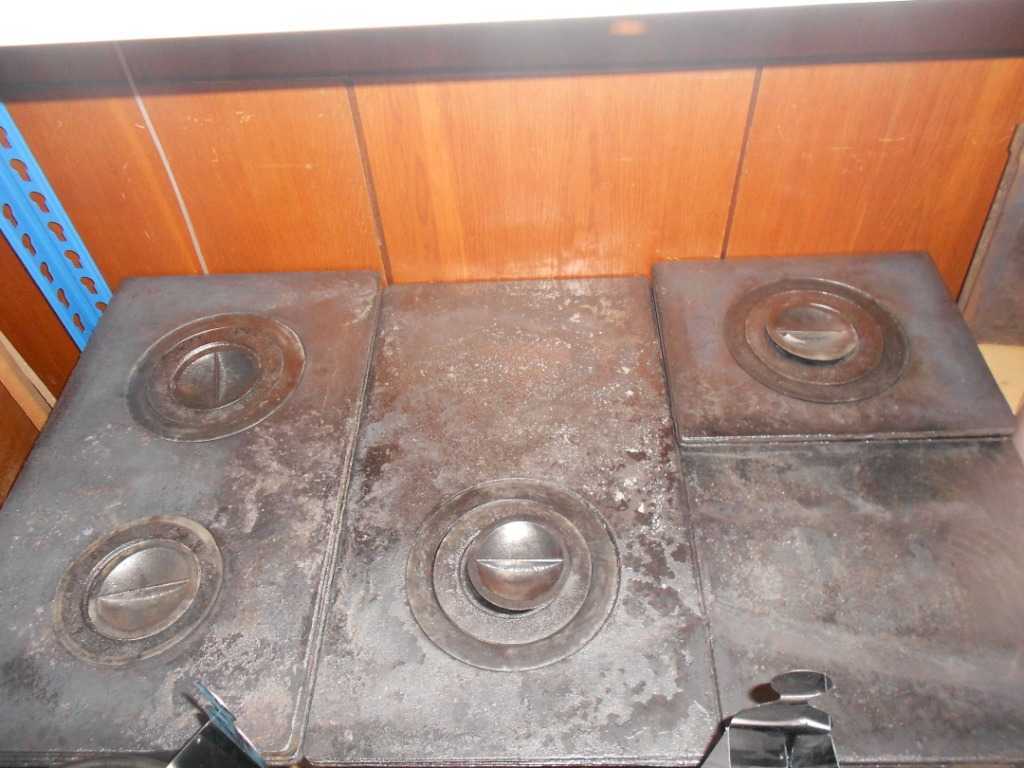

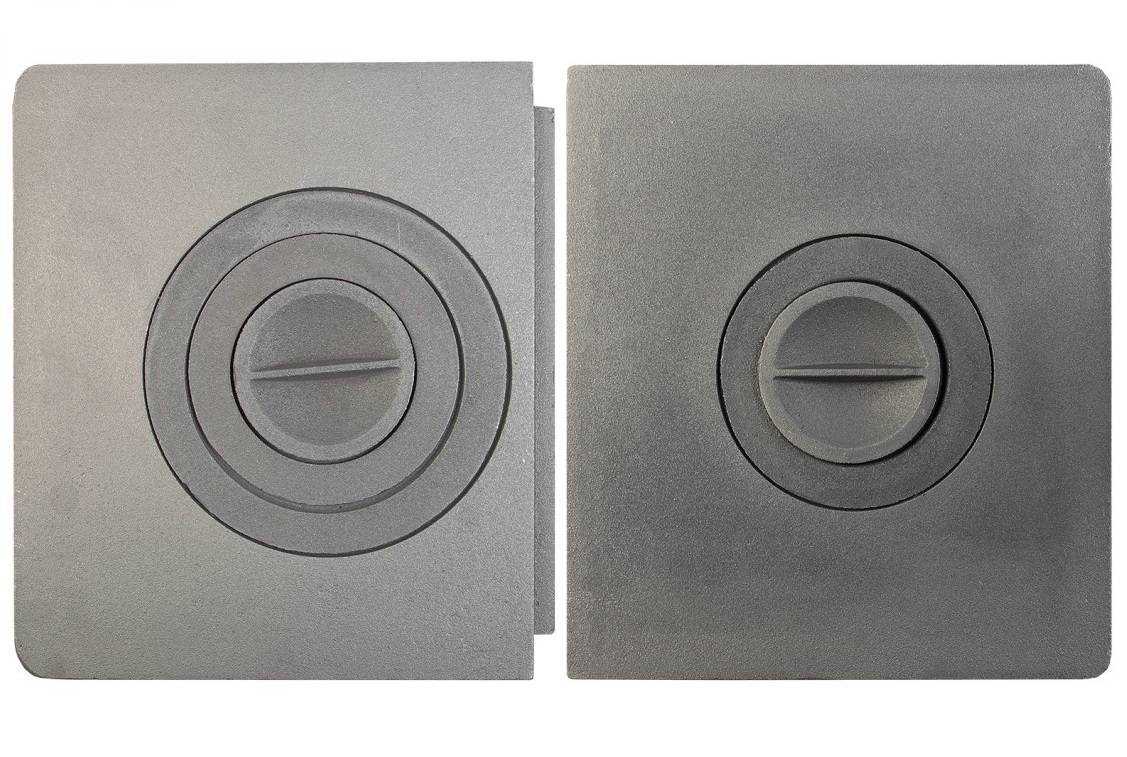

Сборная чугунная плита представляет собой панель с установленными на нее кольцами, которые входят друг в друга. Регулируя количество колец и их диаметр, вы можете подобрать оптимальный вариант, в зависимости от того, на какой посуде вы готовите.

У такого варианта есть одно важное преимущество – тепловые зазоры, которые позволяют плите прогреваться равномерно, не деформируясь под воздействием высоких температур. Цельная плита за счет отсутствия тепловых зазоров, менее надежна при использовании

Чугун может расширяться под воздействием слишком высокой температуры и деформироваться

Однако литые цельные чугунные плиты гораздо дешевле и их проще установить на печь самостоятельно

Чугун может расширяться под воздействием слишком высокой температуры и деформироваться. Однако литые цельные чугунные плиты гораздо дешевле и их проще установить на печь самостоятельно

Цельная плита за счет отсутствия тепловых зазоров, менее надежна при использовании. Чугун может расширяться под воздействием слишком высокой температуры и деформироваться. Однако литые цельные чугунные плиты гораздо дешевле и их проще установить на печь самостоятельно.

Если при выборе плиты для печи вам на глаза попалась модель с литым орнаментом или узором, приглядитесь к такому варианту внимательнее. За счет узоров теплоотдача плиты возрастает, что положительно сказывается на ее функциональности.

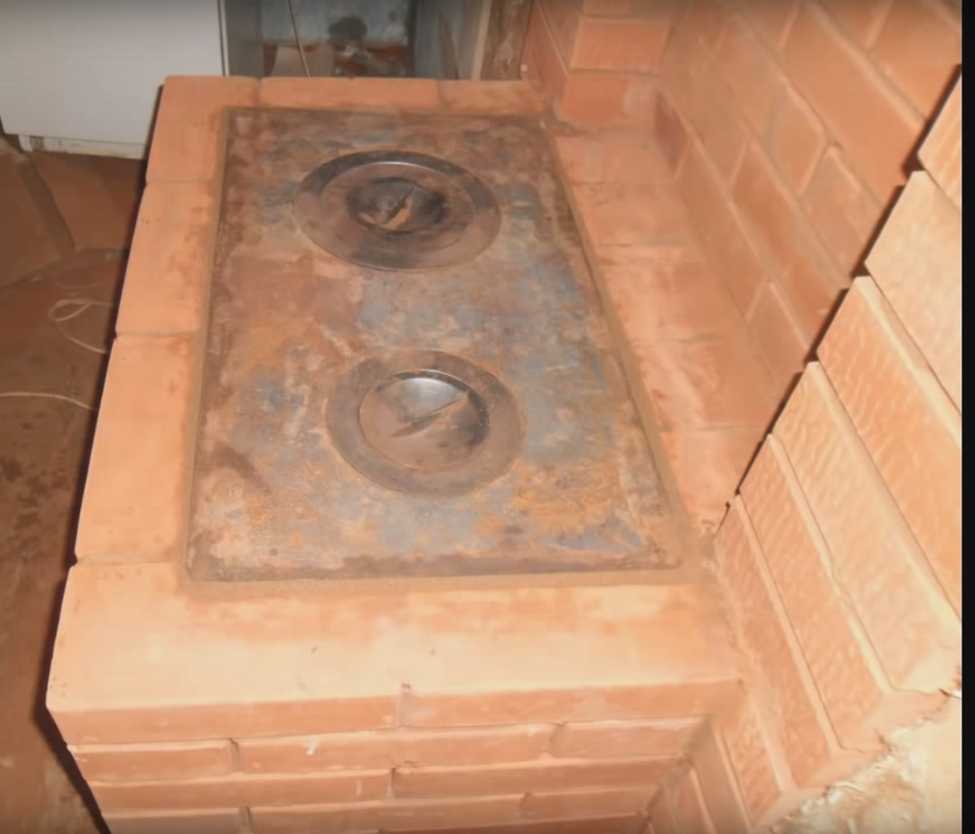

Особенности установки чугунной плиты в печь

Установка чугунной плиты на печь – дело серьезное. Нарушение технологии и неправильный подбор материалов может привести к тому, что при первой же топке плита деформируется или треснет из-за расширения.

Да, чугунные печные плиты обладают повышенной стойкостью, но не стоит забывать, что при нагреве они расширяются, что должно быть учтено мастером при установке.

Нельзя устанавливать плиту впритык к материалу, из которого сделана сама печь. Как правило, это кирпич. Но кирпич расширяется под воздействием высоких температур иначе. Если не оставить зазора между кладкой и плитой, либо кирпичи, либо чугун не прослужат долго, так как металлу просто некуда будет расширяться.

Нельзя наглухо замуровывать плиту в кладку.
Между кирпичной кладкой и плитой должен оставаться зазор приблизительно в 5мм по периметру.
Обмазывать зазор раствором не нужно – он необходим для того, чтобы плите было куда расширяться. Это сохранит в целости и чугунную плиту, и саму кладку печи.
При монтаже чугунной плиты используется особый жидкий глиноасбестовый раствор. Он делает фиксацию плиты на печи крепче.

Помните о том, что устанавливать варочную чугунную плиту необходимо по уровню, иначе приготовление пищи на ней станет затруднительным. Чем меньше конфорка плиты, тем ближе она должна находиться непосредственно к топке. Объясняется это тем, что маленькая конфорка быстрее нагревается, но и быстрее остывает. Такое правило действует для вашего же удобства.

Первая топка производится по особой схеме. Не надейтесь, что сразу после установки вы сможете готовить на новой плите. Для снятия внутреннего напряжения чугуна в первый раз его прогревают медленно и основательно.

Если вы не уверены, что сможете установить плиту по всем правилам, лучше довериться в этом вопросе профессионалам.

На сайте компании «SVT» http://svt-ukraine.com.ua/lyuki-dlya-zoly вы найдете еще больше полезных изделий для строительства функциональной печи в доме.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Дополнительно: обработка дерева пропитками

Пожарные нормы требуют обрабатывать дерево специальными пропитками, которые снижают его горючесть. Однако мы прекрасно знаем, что в бане пропитки не особо желательны, потому что при высокой температуре внутри парилки вся химия начинает выделяться в воздух и отравлять человека. Не затем мы ходим в баню. И все-таки, не все помещения испытывают такую температурную нагрузку, как парилка, поэтому разумно было бы обработать антипиренами хотя бы их, а также чердачное помещение, тем более, что немалая доля пожаров случается из-за искр, вылетающих из дымохода (тут бы еще искрогаситель поставить или дефлектор с ним).

Наносить состав следует в два или три слоя, дожидаясь просыхания между этапами не менее 6 часов

Да, и обращайте внимание на наличие пигментов для индикации пропитки, если не хотите, чтобы дерево стало, к примеру, ярко-розового цвета. (То есть цвет не от химикатов, он добавляется специально, чтобы отличать обработанную древесину от необработанной.). ***

***

Итак, представление о том, как правильно поставить печь вы получили, пора применять приобретенные знания на практике. Пишите комментарии, нам интересно ваше мнение о прочитанном.

Если же вы еще не определились в видом необходимой печи, то следует ознакомиться с характеристиками и моделями разных типов: газовые, дровяные, электрические. Разнообразие видов конструкций, размеров и цен обеспечивает широчайший выбор печей для бань и саун. А уж какая лучше каждый имеет возможность решить самостоятельно.

Виды чугунных печей для дома

Корпус, как правило, отливается цельным, а отдельные чугунные детали, элементы из стали и огнеупорной керамики крепятся к нему на болты.

Печи российского производства изготавливают из серого чугуна марок СЧ-15 и СЧ-20. Зарубежные разработчики используют материалы с аналогичными техническими характеристиками.

По функциональному назначению выделяют три вида чугунных печей:

отопительные;
варочно-отопительные;
печи-камины.

Для отопления

Предназначены исключительно для отопления дома, имеют разные размеры и форму. По конструкции бывают:

однокамерными;
канальными;
длительного горения.

Корпус однокамерной печки внутри разделен на топочную камеру и поддувало. Ширина отверстия, через которое поступает воздух для горения, регулируется открытием зольника. В поддувало вставляется стальной выдвижной ящик, что облегчает процесс уборки золы.

К топке канальной печи прикреплены 1—2 стальные пластины, образующие дымовые каналы (чтобы раскалённые топочные газы задерживались там до сгорания). Для предотвращения перегрева пола корпус устанавливают на ножки.

Фото 1. Дровяная печь из чугуна, предназначенная для отопления помещения. Имеет одну топочную камеру и поддувало.

Чугунные печи, предназначенные для длительного горения, загружают большим количеством топлива (на 75% объёма топки). Подача воздуха регулируется специальными дозаторами в средней и верхней части корпуса.

Справка. Многие из отопительных домашних печей не имеют горизонтальной плоскости, где можно приготовить пищу. Есть модели с небольшой площадкой, на которую ставят чайник или кастрюлю.

Варочно-отопительные

Бывают разных размеров и предназначены для помещений размером от 25 до 150 квадратных метров. Объединяет их наличие варочной панели.

Варочная панель бывает:

сплошной;
с отверстиями-конфорками, которые закрывают кольцами и дисками.

Кроме плиты, в корпус встроен духовой шкаф. Под топкой находится поддувало, через которое поддаётся воздух для горения (приток регулируется открытием поддувальной дверки или специальных задвижек в ней) и зольный ящик. Все варочно-отопительные печи являются канальными.

Фото 2. Варочно-отопительная чугунная печка. Имеет две конфорки и духовой шкаф.

Топки больших варочно-отопительных заводских печей имеют термозащитную футеровку из шамота или измельчённого вермикулита. Она выдерживает температуру до 1200 градусов. Футеровка является съёмной и подлежит замене. Дверцы печей (сплошные или оснащённые окошком из жаропрочного стекла) выполнены из литого чугуна. К нижней части корпуса крепятся прочные ножки.

Печи-камины на дровах

По внешнему виду печи-камины, отопительные и варочно-отопительные печи отличаются. Многие модели имеют низкое основание, высокий корпус и большую топочную камеру, над которой располагается прямой дымоход. Он создаёт достаточную тягу для интенсивного горения топлива.

Чугунные камины заводского производства часто совмещают в себе также элементы печи. Во многих моделях есть поддувало с регулируемыми отверстиями. Это позволяет продлить время сгорания топлива и получить больше тепла с каждой порции дров.

На верхней части корпуса отдельных моделей есть площадка, на которой можно разогревать еду. Для защиты от прогорания топку камина футеруют шамотным кирпичом, вермикулитом.

Фото 3. Чугунная печь-камин на дровах. Дверца устройства выполнена из прозрачного жаростойкого стекла, что позволяет любоваться пламенем.

Все заводские чугунные камины имеют большую топочную дверцу, в которую вставлено жаростойкое стекло. Современный дизайн, использование в оформлении разных стилей делают прибор украшением гостиной.

Важно! Топка чугунных печей и каминов зарубежных производителей имеет глубину 18—20 см. Она предназначена для сжигания коротких поленьев, паллет, торфяных брикетов, щепы

Духовка в кирпичной печи

Территориально нужна только на кухне. Духовка для кирпичной плиты небольшого размера часто – это элемент небольшой конструкции с варочной поверхностью.

Еще мини печку из кирпича компонуют чугунной духовкой в процессе создания. Все чаще это дачный вариант.

Вариант посложнее: печной шкаф не из железа, а из шамотного кирпича, выполняющий роль духового шкафа.

Это современный намек на русскую классическую печь, где сама духовая камера имела очень большие размеры, более одного кубического метра.

Способы установки духовки в кирпичные печи

Получается, что варианта всего два:

Купить небольшую чугунную заготовку.
Выложить из огнеупорного кирпича, закрыв створкой. Последняя закрепляется в кирпичной кладке, аналогично зольникам или топочным дверцам.

К сведению! Важна ни сама духовка, а процесс установки с учетом, в первую очередь, пожарных и технических норм!

Любому ясно, что духовой шкаф в кирпичной системе печи должен быть герметичен, надежно утоплен вглубь конструкции. А закрытие створки подразумевает только герметичное и плотное соединение.

Как поставить духовку в кирпичную печь

В этом процессе лучше не усложнять, ведь духовка – это обычный элемент печи. Поэтому работаем так:

Вспоминаем как ставили топочные дверцы.
Железо для духового шкафа устроено точно также.
Его просто помещают в просчитанную заранее нишу или же обкладывают после установки. Всегда останутся проемы или зазоры.
Последние нужно убрать негорючим асбестовым шнуром.
Духовой шкаф нужно облицевать обычным керамическим кирпичом, выставив на ребро. Такой толщины будет достаточно.
С самого верха невозможно устроить кладку, поэтому горизонтальную верхнюю часть обычно обмазывают глиной. Хватит слоя в 5-6 сантиметров.

Вопрос с дверцей для духовки в железной печи

Рамка дверцы духовки. Если у топки дверца – это небольшая, но опорная часть конструкции, то с духовой сложнее. На саму раму никакой нагрузки быть не должно. Как соблюдают это правило?

Выполняют именно над рамкой кирпичный «замок», убирающий дальнейшую нагрузку с металлической части. Старая школа каменщиков называет такой прием выходом на сводик.
Если ничего не выходит, то поступают очень просто: ставится на этом уровне стальная упругая пластина. Желательно взять чугун.
Минус железа в конструкции в том, что при нагреве не избежать расширения, и та лицевая часть, что снижает нагрузку с духовой дверцы, со временем станет расшатываться.
Выход следующий: полоски из металла и чугуна располагаем посвободнее, чтобы дать пространство для мизерного движения при расширении.

Установка духовки в кирпичную печь. Этапы

Разберем весь процесс на простом примере: дачная плита с духовкой.

В работе требуется:

175 штук кирпича;
Не менее шести ведер глиняного раствора; Колосники, дверцы и прочие чугунные элементы;
Главное – это духовой шкаф небольшого размера. Хватит и 450Х350Х350 мм.

Тонкости установки плиты на печь

В первую очередь необходимо учесть особенности теплового расширения различных материалов. Например, кирпич и чугун совершенно по-разному ведут себя под воздействием высоких температур, и если вы впритык замуруете варочную плиту в кладку, то такая печь прослужит вам недолго. Она просто разрушится вследствие расширения металла.

Правильная установка печной плиты подразумевает наличие 5 мм зазора по всему периметру, без обмазки. Таким образом, при нагреве печной элемент будет иметь достаточное свободное пространство для расширения, а кирпичная кладка сохранит свою целостность.

Верхний ряд выкладывают «всухую» (без раствора), чтобы правильно заложить будущий компенсационный зазор

При монтаже используют глиноасбестовый раствор жидкой консистенции. С его помощью фиксируют чугунную плиту на печи. Раствор готовят следующим образом: в разведенную с водой глину добавляют измельченный асбест, а затем, постепенно подливая жидкость, доводят соединение до состояния «жидкой сметаны».

Печная плита всегда укладывается по уровню. А конфорка с наибольшим диаметром располагается непосредственно над топкой.

Верхний ряд печной кладки закрепляется стальным уголком по всему периметру печи, таким образом усиливается прочность всей конструкции.

К сведению! После установки нового чугунного варочного настила первую топку проводят по особой схеме. Медленно, в течение 8 часов, разогревают печь до температуры порядка 600°С. Это значит, что каждый час температура теплоотдающих поверхностей должна повышаться на 75-85°С. Такой постепенный отжиг позволяет устранить внутреннее напряжение чугуна, что значительно усиливает его прочностные характеристики.

Установка чугунной плиты на печь – не шуточная задача. От точности монтажа напрямую зависит продолжительность эксплуатации изделия, поэтому столь ответственную работу стоит доверить профессионалам.

Правила ухода и эксплуатации

Чугунные поверхности рассчитаны для применения на бытовых печах, для работы которых требуется твердое горючее – дрова, пеллеты или уголь. Эксплуатировать панель легко. Нужно просто протопить печку и подождать, пока конфорки нагреются.

При работе с плиткой нужно соблюдать правила:

Не допускать попадания жидкости на раскаленную панель.
Избегать ударов и других механических воздействий при перевозке либо при использовании.
Не перегружать плиту.

Варочный настил не требуется обрабатывать какими-либо химическими растворами. Для ухода за ним необходимо систематически протирать остывшую панель влажной тряпочкой, подгоревшие остатки пищи убирать щеткой с жестким ворсом. Не стоит волноваться, если на чугуне в результате длительного простоя появилась ржавчина, она исчезнет, когда поверхность нагреется.

Чугун является неприхотливым материалом, но при этом у него имеются свои слабости. Основным недостатком является хрупкость. При неаккуратном обращении с изделием либо из-за ударов по нему на поверхности образуются трещины и сколы. Такую панель остается только выбросить, поскольку исправить сваркой изъяны не получится.

Основные производители варочных настилов

Чугунные плиты производятся как зарубежными, так и отечественными компаниями. Среди зарубежных плит наиболее популярные и востребованные плиты торговых марок финского происхождения – Pisla и HTT.

С гордостью можно отметить, что и отечественные производители не отстают и выпускают продукцию ничуть не хуже.

Среди ассортимента печных поверхностей российского производства выгодно выделяются плиты НМК, «Литком», СибСтальШар. Кроме качественных характеристик наряду с прочностью и температурной устойчивостью можно отметить эстетичный внешний вид варочных настилов. Благодаря желанию удивить и расположить к себе покупателя, производители отлично поработали над созданием конкурентоспособного товара высшего уровня.

Все печные плиты, представленные на рынке, делятся на две категории: сборные и цельные чугунные плиты.

Варочные настилы «Литком»

Главные достоинства:

Красивый внешний вид в изящном воплощении.
Термоустойчивость – стойкость к действию высоких температур до 1000 °С;
Экологичность – изготовление с применением материалов, безвредных для жизни и здоровья пользователей.

Ниже приведен ассортимент печных поверхностей «Литком»

Название	Размер под закладку	Средняя масса	Цена, руб.
Плита с одним отверстием для конфорок под казан до 20 л.П1 – 5	512х512х10	21,3 кг.	3 755.40
Плита с одним отверстием для конфорок под казан до 40 л.П1 – 6	600х600х16,5	46,16 кг.	8622.70
Плита печная «Теплый поток» П1–7	413х340х8	9,32 кг.	1229,60
Плита с одним отверстием для конфорок ПС2–3/2	362,5х410х8	10,04 кг.	1 314,98
Плита цельная с двумя отверстиями для конфорок П2–3	710х410х12	24,56 кг	3140.25
Плита сборная с двумя отверстиями для конфорок ПС2–3	710х410х8	19,98 кг.	2260.11
Настил печной	410х245х15	10,5 кг.	1 053,92
Плита с одним отверстием для конфорок под казан до 20 л. Арт.Д–440	64064010	54.3 кг.	12526.26

Рассмотрим еще две популярные модели печных плит Балезинского литейно-механического завода:

Плита печная одноконфорная чугунная П 1–2 (710*410): размеры 710*410 мм, материал – чугун, цена – 2180 рублей.
Плита печная чугунная ПС (710*410): размеры 710*410 мм, материал – чугун, цена – 2260 рублей.

Чугунная плита для печи П 1-2

Чугунная плита для печи П 1-2 Чугунная плита для печи ПС

Доставка в МО за пределами МКАД

Стоимость доставки за пределы МКАД 40 руб./км. + 950 руб. за проезд машины через территорию внутри МКАДА. К примеру, для Балашихи стоимость будет 950+15*40= 1450 рублей. Самые выгодные цены на доставку заказов в Подмосковье!
Срок доставки – на следующий рабочий день после заказа (при условии, что товар есть на складе)

Время с 10 до 21 часа. За час до приезда, курьер в обязательном порядке созванивается с получателем заказа.
Оплачивается расстояние от МКАДА до конечного адреса, по тарифу 40 руб./км.
Доставка осуществляется до подъезда, либо ворот дома.
Внимание! Разгрузка не входит в стоимость доставки. Мы обращаем Ваше внимание на немалую массу большей части предлагаемой нами продукции и просим Вас своевременно позаботиться о разгрузке.

Преимущества чугуна

Чугун обеспечивает изделию инерционную теплоотдачу, а это означает, что медленное остывание поверхности способствует равномерному прогреванию комнаты. Варочные настилы отливают из чугуна СЧ 15-20 (углерод, соединенный с железом), который славится прочностью и огнеупорностью.

Фосфор, сера, кремний и марганец, добавленные в состав, усиливают химико-физические показатели. Именно поэтому чугунные конструкции не подвергаются температурным перепадам и остаются целостными достаточно долгое время эксплуатирования. Кроме того, любые чугунные конструкции не будут подвержены коррозиям благодаря ржавому слою, покрывающему их.

Виды чугунных печных поверхностей

Вне зависимости от комплектации все чугунные поверхности хорошо справляются с теплообменными функциями и подходят для приготовления пищи. Различие в цельной и сборной плите заключается в наличии тепловых зазоров между элементами, благодаря которым компенсируется расширение металла при нагревании. Более подробно разобраться в строении варочных поверхностей можно, прочтя о каждой из них в отдельности.

Сборные плиты

Сборный варочный настил представляет собой конструкцию из чугунной поверхности и нескольких колец, отличающихся в диаметре. Они вставляются друг в друга и собираются в единую плоскость подобно пазлу.

Все сборные плиты могут включать от одной до нескольких конфорок, а благодаря возможности снимать и надевать кольца, можно подобрать наиболее подходящий размер конфорки для каждой конкретной посуды.

Такой вид настилов более долговечен и устойчив к температурным скачкам. Благодаря наличию зазоров между кольцами, металл во время нагревания может расширяться без деформаций и других повреждений. Для придания особой прочности некоторые плиты производятся с дополнительными ребрами жесткости на внутренней стороне. Весомым плюсом такого дополнения является увеличение температуры варочной поверхности, и, таким образом, повышение эффективности печи в приготовлении пищи.

Цельные плиты

Цельный варочный настил представлен в виде цельного металлического листа, обычно с одной или двумя конфорками с неизменным диаметром. Существуют также глухие плиты, в которых не предусмотрено наличие конфорок.

Такая конструкция плиты для печи практически не имеет тепловых зазоров, что делает ее не такой надежной и практичной как предыдущая модель. Из-за отсутствия свободного пространства во время нагревания может произойти деформация чугуна.

Однако важным преимуществом цельных плит является простота установки и лояльная стоимость по сравнению со сборными.

Основные нюансы при монтаже чугунной плиты:

При изготовлении печи будет уместно сопоставить разницу в поведении различных материалов под действием температуры. Металл и кирпич имеют разное расширение, и в процессе нагревания печь может разрушиться. Чтобы этого не произошло нужно предусмотреть зазоры между чугунной плитой и кирпичной поверхностью до 5 мм по всему периметру. Таким образом можно существенно увеличить срок службы печи.
Металлическая плита на поверхности печи фиксируется жидким глино-асбестовым раствором. Для его приготовления глина смешивается с измельченным асбестом и посредством доливания воды раствор доводится до правильной консистенции (жидкой сметаны).
Во время монтажа чугунной плиты обязательно контролировать процесс с помощью уровня. Над топкой всегда размещается наибольшая конфорка.
Для укрепления конструкции печи верхний ряд кирпичной кладки стоит зафиксировать стальным уголком по периметру.
