Введение

Вентиляция призвана обеспечить оптимальную аэрацию в любом помещении. Она может классифицироваться по:

1. подаче давления и перемещению воздушных частиц (естественная и искусственная вентиляция, а также комбинированная);
2. сфере применения (общеобменная и локальная);
3. сфере работы (организованная и неорганизованная);
4. принципу действия (вытяжная, приточная и комбинированная);
5. характеру распределения воздуха (комнатная и рассредоточенная);
6. способу воздушного обмена (регулируемая и нерегулируемая);
7. назначению (рабочая и аварийная).

Просматривая каждый вид, можно узнать, какими минусами и плюсами обладают системы, узнать характеристики систем вентиляции, и применить эту информацию для создания и сохранения требуемого микроклимата.

Введение

Вентиляция призвана обеспечить оптимальную аэрацию в любом помещении. Она может классифицироваться по:

1. подаче давления и перемещению воздушных частиц (естественная и искусственная вентиляция, а также комбинированная);
2. сфере применения (общеобменная и локальная);
3. сфере работы (организованная и неорганизованная);
4. принципу действия (вытяжная, приточная и комбинированная);
5. характеру распределения воздуха (комнатная и рассредоточенная);
6. способу воздушного обмена (регулируемая и нерегулируемая);
7. назначению (рабочая и аварийная).

Просматривая каждый вид, можно узнать, какими минусами и плюсами обладают системы, узнать характеристики систем вентиляции, и применить эту информацию для создания и сохранения требуемого микроклимата.

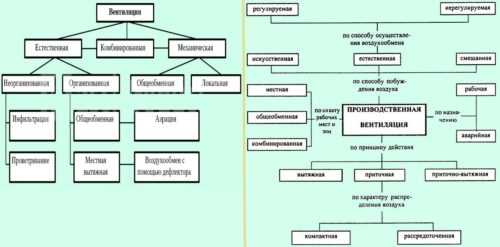

Виды и назначение вентиляции

Вентиляционные системы классифицируются по различным критериям. Установка вида системы вентиляции зависит от поставленных задач, типов помещений, климатических условий.

По направлению воздушного потока в вентшахтах:

• приточная;
• вытяжная;
• смешанная.

По способу создания тяги в системе:

• естественная;
• механическая (побудительная);
• смешанная.

Естественная вентиляционная установка основана на принципе самостоятельного движения под своим давлением воздушных масс, перепадов давления между помещениями (с расстоянием минимум 3 м) – снаружи и внутри. Оптимальная скорость движения – не более 1 м./сек. потока воздуха.

Механическая вентиляция более эффективна и работает с помощью двигателей, вентиляторов, контроллеров. Чаще всего проектируется смешанный тип.

По конструктивным решениям прокладки воздуховодов:

• канальные;
• безканальные.

Канальная аэрация подразумевает монтаж вентканалов и сопутствующего оборудования, а бесканальная – вентиляторов, решеток, фильтров.

По зоне воздействия:

• общеобменные;
• аварийные;
• местные.

Местная вентиляция – это воздушные души, оазисы или воздушные завесы. Назначение местной вентиляции  – приточно-вытяжной воздухообмен в определенном месте.

Общеобменная система обеспечивает воздухообмен всех помещений одновременно.

Аварийные системы вентиляции включаются с помощью датчиков при возникновении утечек газа, дыма системой диспетчеризации контроллера.

Вентиляция видео:

Особенности проектирования вентиляции

Учитывая, какие виды вентиляции бывают и их главные параметры, возможно, добиться требуемого результата. В зданиях с плохой вентиляционной системой есть риск накопления пыли. Применение средств бытовой химии, труд бытовых приборов приводят к изменению физических и химических характеристик воздуха. Проектирование жилого дома либо производственных зданий не обходится без заранее обдуманной системы вентиляции.

Правильно спланированная система позволяет добиться необходимых показателей микроклимата. Многообразные виды вентиляции помещений – жилых, общественных, производственных — обладают своими нормами и требованиями. Все это важный инженерно–технологический аспект. Только грамотное выполнение проектирования систем вентиляции будет обеспечивать стабильно приемлемые условия в любых зданиях.

Особенности общеобменной механической вентиляции

Механическая общеобменная вентиляция имеет ряд преимуществ над естественным вентилированием, основное из которых заключается в том, что она функционирует на базе вентиляционных и других приборов, которые дают возможность транспортировать воздушные массы на значительные дистанции. В свою очередь, недостаток механической системы заключается в том, что она потребляет большое количество электрической энергии.

Но даже употребление большого количества энергии можно не считать огромным минусом, если вспомнить о том, что механические системы могут подавать и удалять любое количество воздушных масс в автономном режиме, абсолютно не взаимодействуя с наружными температурами. Если имеется такая необходимость, то в механической вентиляции воздух может подвергаться различным манипуляциям — нагреву или охлаждению, что является просто незаменимой функцией при пожаре.

Данный тип системы вентилирования функционирует даже эффективнее, нежели приточно-вытяжная система.

Механическая общеобменная система поглощает много электроэнергии

Естественная вентиляция

Естественная вентиляция – самый простой вид вентиляции

Естественная вентиляция – самый древний способ проветривания помещений. В ее основу заложены простейшие знания физики. Происходит она природным путем и не требует никакого специального оборудования. Из-за перепада температур воздуха и разного атмосферного давления происходит воздухообмен, что и создает благоприятный микроклимат. Под силой ветра свежий воздух проталкивается внутрь, а загрязненный выводится наружу. Для организации этого процесса существуют воздуховоды. Эти устройства всегда предусмотрены в проектах и закладываются при постройке зданий. Необходимо также учитывать, что нормальное функционирование естественной вентиляции напрямую зависит от строительных материалов. Стены кирпичного или деревянного строения, по сравнению с бетонными, намного лучше пропускают воздух. Панели покрыты слоем цемента и краски, которые уменьшают воздухопроницаемость. Улучшение процесса очистки воздуха происходит только за счет открывания окон в помещениях.

Назначение общеобменной вентиляции

Общеобменная вентиляция циркулирует во всех помещениях

Общеобменная вентиляция – это система, которая, в отличие от локальной, обеспечивает циркуляцию воздушных масс во всем объеме, во всех помещениях. Она проектируется таким образом, чтобы не было «мертвых зон».

Ее применяют в таких случаях:

• воздух в помещении сильно загрязнен пылью, токсинами;
• высокая влажность;
• душно;
• хранятся/используются вещества с резким или неприятным запахом;
• высок риск образования плесени;
• сильно отличается уровень влажности в разное время года;
• постоянно образуется конденсат на стеклах.

Все эти проблемы общеобменная вентиляция позволяет решить. При сильном загрязнении, монтируют вытяжную общеобменную вентиляцию. Если воздух не сильно загрязнен, но не хватает кислорода, устанавливают общеобменную приточную систему. Чаще используют приточные и вытяжные элементы, которые обеспечивают удаление загрязненных воздушных масс и приток свежего воздуха. Система при необходимости дополняется фильтрами и нагревателями.

Естественная вентиляция

Естественные системы вентиляции отличаются большой популярностью за счет высоких характеристик, простой установки и финансовой доступности. Весь процесс происходит в результате естественных факторов:

• при разнице температуры воздушной массы внутри и снаружи;
• в результате разного давления (снаружи показатель должен быть меньше, чем в помещении);
• воздействия повышенного давления при ветреной погоде.

Естественная вентиляция в промышленных масштабах применяется при производственных процессах, для которых характерно повышенное образование тепла, когда количество пыли и других загрязнений не более 30% от нормального показателя. Подобный вид не эффективен в следующих случаях:

• если приток воздуха снаружи приводит к появлению конденсата в большом количестве;
• если воздушная смесь должна проходить предварительную обработку перед подачей в помещение.

Вытяжные каналы, установленные в многоэтажные и частные жилые дома, работают на основе различного давления, при помощи специальных вытяжных каналов.

Система максимально доступна с экономической точки зрения. Для ее монтажа, последующего обслуживания и работы не требуется применение специализированного оборудования или подключения к электросети. Естественная вентиляция имеет ряд отрицательных нюансов, способных оказать негативное влияние на ее работу.

Практически 100% зависимости от атмосферных явлений (отрицательная разница давления снаружи и внутри бывает не всегда), при выравнивании данного значения или изменении в положительную сторону, возможно появление обратной тяги. Особенно, риск повышается в погоду с большим количеством осадков и повышенным уровнем влаги, характерную для осени и весны. Зависимость от природных явлений снижает уровень КПД, когда решаются задачи повышенного уровня сложности (большая площадь помещения, работа на промышленном объекте и т.д.), что делает установку нерентабельной.

Виды систем и основные характеристики

Приточно-вытяжная общеобменная вентиляция

Выделяют разновидности общеобменной вентиляции:

• приточная;
• вытяжная;
• смешанная.

По способу перемещения воздушных масс различают естественную и принудительную вентиляцию. В последней процесс осуществляется благодаря работе вентиляторов.

Приточная вентиляция общеобменного типа позволяет нормализовать микроклимат в помещении, обеспечив постоянный приток свежего воздуха. Концентрация загрязнений снижается до минимального уровня, даже если изначально она была очень высокой. Вытяжная отвечает за удаление загрязненного и нагретого воздуха. С помощью вентиляторов воздушные массы выводятся за пределы здания. Общеобменная приточно-вытяжная вентиляция – наиболее эффективная система, поскольку она объединяет в себе свойства и приточной и вытяжной.

Приток и выброс воздуха осуществляется с помощью вентиляторов

В системе механического общеобменного типа используется вентилирующее оборудование для принудительного перемещения воздушных масс: канальные, осевые, крышные, центробежные вентиляторы. Применение специализированных устройств дает возможность нагрева и очистки воздуха, делает вентиляцию независимой от погодных условий и ветра. Основные недостатки: финансовые издержки на оплату электроэнергии и ремонт, шум при работе.

Естественная вентиляция проектируется таким образом, что воздушные массы перемещаются в нужном направлении за счет естественной тяги. Преимущества: дешевизна, поскольку не используется электрическое оборудование, простой монтаж, отсутствие шума и, несмотря на отсутствие вентиляторов, приемлемая производительность. Недостатки: очистка и нагрев не предусмотрены, нельзя увеличить скорость вентиляции.

Местная вентиляция

Локальная или местная система вентиляции направлена на поддержание комфортного состояния воздушной среды в ограниченном пространстве. В таких системах используют как приточный, так и вытяжной вариант вентилирования.

Виды локальной вентиляции имеют свою специфику применения в каждом конкретном случае. Именно поэтому есть несколько вариантов локальной организации вентилирования:

• воздушный душ система вентиляции, которая основана на подаче направленного потока воздуха в определенное место;
• воздушная завеса работает как система обмена охлажденным воздухом, в чётко обозначенном и огражденном от другой части помещения, участке;
• оазис чётко обозначенные участки большего по размерам внутреннего воздушного пространства, где создаётся точно регулируемая температура и обмен воздухом.

Вытяжная вентиляция локального значения используется для удаления из воздуха примесей и в то же время без использования систем, перемещающих загрязнённую воздушную массу по всему объёму внутреннего пространства здания, сооружения. Чтобы локализировать вентилируемое воздушное пространство, используют специальные ограничивающие конструкции промышленные зонтики, шкафы, непроницаемые кожухи и другое.

Особенности приточных и вытяжных систем

Назначение вытяжного и приточного воздухообмена понятно из их названий. Местную приточную вентиляцию создают для притока чистого воздуха к требуемым местам. Обычно он предварительно подогревается и очищается. Вытяжная же система нужна для отведения от определенных мест загрязненного воздуха. В качестве примера подобного воздухообмена можно привести кухонную вытяжку. Она отводит воздух от наиболее загрязняемого места — электрической или газовой плиты. Чаще всего такие системы организуются на промышленных площадках.

Схема установки приточного клапана в доме.

Вытяжные и приточные системы применяются в комплексе. Их производительность необходимо балансировать и настраивать с учетом возможности поступления воздуха в другие прилегающие помещения. В некоторых ситуациях выполняется установка только вытяжной либо же только приточной воздухообменной системы. Для подачи чистого воздуха в помещение извне организовываются специальные проемы либо же устанавливается приточное оборудование. Существует возможность организации общеобменной вытяжной и приточной вентиляции, которая будет обслуживать все помещение, и местной, благодаря которой будет меняться воздух в конкретном месте.

При организации местной системы воздух будет удаляться от наиболее загрязняемых мест и подаваться на определенные заданные участки. Это позволяет наладить воздухообмен наиболее эффективно.

Местные приточные вентиляционные системы принято делить на воздушные оазисы и души. Функцией душа является подача свежего воздуха к рабочим местам и уменьшение его температуры в месте притока. Под воздушным оазисом следует понимать такие места обслуживаемого помещения, которые ограждены перегородками. В них подается охлажденный воздух.

Схема монтажа воздушных тепловых завес.

Помимо этого, в качестве местного приточного вентилирования могут устраиваться воздушные завесы. Они позволяют создавать своего рода воздушные перегородки либо же менять направление воздушных потоков.

Устройство местной вентиляции требует гораздо меньших денежных вложений, чем организация общеобменной. На разного рода производственных площадках в большинстве случаев организуется воздухообмен смешанного типа. Так, для отвода вредных выделений налаживается общеобменная вентиляция, а рабочие места обслуживаются при помощи местных систем.

Назначением местной вытяжной системы воздухообмена является отведение вредных для человека и механизмов выделений от конкретных участков помещения. Подходит для тех ситуаций, когда распространение таких выделений по всему пространству помещения исключено.

В производственных помещениях благодаря местной вытяжке обеспечивается улавливание и отведение различных вредных веществ. Для этого применяются специальные отсосы. Помимо вредных примесей, вытяжные вентиляционные установки отводят некоторую часть тепла, образующегося во время работы оборудования.

Схемы вытяжной вентиляции.

Подобные системы воздухообмена очень эффективны, т.к. дают возможность удаления вредных веществ прямиком с места их образования и предотвращают распространение таких веществ по всему окружающему пространству. Но и они не лишены недостатков. К примеру, если вредные выделения рассредоточены по большому объему или площади, эффективно удалить их такая система будет не в состоянии. В подобных ситуациях применяются вентиляционные системы общеобменного типа.

Общеобменная механическая модель

У такой вентиляции есть ряд преимуществ, по сравнению с естественным типом проветривания. Основной плюс заключается в работе на базе вентиляционных приборов, позволяющих переносить потоки воздуха на значительные расстояния. В то же время недостаток механической установки состоит в том, что она требует большего количества электроэнергии для эффективной работы. Но даже этот минус нельзя считать значительным, если вспомнить о способности подавать и удалять любое количество воздуха в автономном режиме, доступное для механических систем.

При этом они совершенно не взаимодействуют с температурами снаружи. Когда есть необходимость, можно проводить разного рода манипуляции в механической вентиляции. Соответственно, это охлаждение, нагрев. Первая функция является незаменимой в случае возгорания. По сравнению с приточно-вытяжной системой, указанный тип функционирует более эффективно.

Естественная и искусственная система вентиляции

Поток воздуха в системе вентиляции может создаваться двумя способами:

• Естественным образом, за счет разности температур воздуха, изменения давления в зависимости от высоты, ветрового давления. Соответственно, такая вентиляция называется естественной.
• Искусственным образом с помощью вентилятора. Это искусственная или механическая вентиляция.

Естественные системы вентиляции используются при строительстве типового жилья: свежий воздух через неплотности в окнах и дверях попадает в помещение и удаляется через вентиляционные каналы, вытяжные решетки которых расположены на кухне и в санузлах. Такая вентиляция дешева, надежна (нет движущихся частей и автоматики) и долговечна.

Обратной стороной дешевизны естественных систем вентиляции является сильная зависимость их эффективности от внешних факторов — температуры воздуха, направления и скорости ветра и других. Кроме этого, такие системы в принципе нерегулируемы и при определенных погодных условиях просто перестают работать.

Искусственная (механическая) вентиляция применяется там, где недостаточно
естественной. Поскольку в механической системе используется вентилятор, фильтр,
воздухонагреватель и другие элементы, позволяющие перемещать, очищать и нагревать воздух, такие системы могут поддерживать комфортные условия в обслуживаемых помещениях независимо от времени года и условий окружающей среды. Именно поэтому в квартирах, коттеджах и офисах стараются по возможности устанавливать
искусственные системы вентиляции.

О решётках

решетки вентиляции

Устройство, выполняющее воздухораспределительную функцию. Разновидность технологических отверстий, которые ведут к главной шахте. Дом может включать 1-10 решёток, в некоторых случаях их больше. Бывают приточными и вытяжными в зависимости от выполняемых функций в настоящее время. Есть несколько вариантов монтажа:

• Независимые конструкции.
• На полу.
• На стенах.
• В потолке.

Существуют разные варианты решёток от современных производителей. Это щелевые и перфорированные, сетчатые изделия. Дополняют их устройства для регулировки воздушных потоков, перекрытия. Двигатели и датчики, контроллеры есть у автоматизированных систем. Главное – чтобы система вместе с комплектующими не перекрывала диаметр воздуховодов больше, чем на 40%. Увлажнитель воздушных масс тоже не должен создавать препятствий.

Значение общеобменной системы

Общеобменная вытяжная вентиляция создана для изъятия присутствующих в воздушных массах вредных компонентов непосредственно из зон их образования. Общеобменные вытяжные системы в состоянии идеально удерживать баланс между уровнем подаваемых и выводимых воздушных масс из комнаты.

Использование вытяжных вентиляционных установок общеобменного типа является актуальным тогда, когда из воздуха необходимо удалить все вредоносные компоненты, но выполнить это локально (с помощью отсосов местного типа) не представляется возможным.

При вытяжной общеобменной вентиляции производственных помещений используется осевой вентилятор единичного формата, на одной оси, с которым находится электрический вентилятор. Последний необходимо располагать в выемке стены или же окна.

Подобные системы могут содержать в себе воздуховод вытяжного типа и если его длина превышает 40 метров, то потеря давления в сети превышает 40 кг/м 2 .

Такая система удовлетворяет все потребности промышленного предприятия и является более популярной, нежели местный или приточный тип вентилирования.

Широко используются еще и приточно-вытяжные общеобменные системы вентилирования.

Приточно-вытяжные вентиляции используются довольно редко, поскольку являются дорогостоящими и требуют тщательного соблюдения пожарной безопасности.

Приточная и вытяжная системы вентиляции

Бесканальная и канальная система вентиляции

Следующий параметр, по которому классифицируют вентиляционные системы – это тип конструкции. Они могут быть бесканальные и канальные.Канальная система состоит из множества воздуховодов, главная задача которых – транспортировать воздух. Весомым плюсом таких систем являются их компактные размеры и возможность скрытой установки. Канальная вентиляция позволяет использовать оборудование без выделения отдельного пространства. Она возможно быть расположена в нишах, шахтах, под подвесным потолком. Основана такая система на базе оборудования с прямоугольным либо целым сечением. Большой популярностью в наши дни пользуются установки с прямоугольным сечением.

      У бесканальной системы нет воздуховодов. Она основывается на применении вентиляторов, установленных, так, например, в проеме стены. Легкие массы при такой системе движутся сквозь зазоры, щели, форточки и таким образом поддерживается созданный микроклимат.

Конструкция систем вентиляции бывает еще наборной либо моноблочной. Наборная система предусматривает индивидуальный подбор компонентов, которые она имеет. Ими являются вентиляционный фильтр, глушитель, приспособление автоматики, многообразные типы вентиляторов. Ее плюсом все время будет то, что она может вентилировать разные помещения. Это может быть и крохотный офис, и просторный зал ресторана. Чаще всего такая установка размещается в отдельной вентиляционной камере.Если же проектируется моноблочная система, то ее условием будет компактность. Это связано с тем, что разместить ее должны в пределах одного изолированного корпуса. Моноблочная система имеет уже законченный вариант и смонтирована одним целым.

Виды общеобменных вентиляционных систем

В зависимости от направления потока воздуха в системе она может быть приточной (воздух поступает извне) и вытяжной (воздух выгоняется наружу). Чаще всего применима смешанная система, когда одновременно организуется и приточный и вытяжной потоки. При этом воздух может циркулировать в системе как естественным образом, так и принудительно, путем нагнетания вентиляторами. Рассмотрим их более подробно.

 Приточная

Общеобменная вентиляция приточного типа организует только поступление свежего воздушного потока с улицы внутрь помещения. Она призвана снижать количество примесей в воздухе до оптимального, безопасного для здоровья человека, поддерживая необходимый уровень кислорода. При  правильном расчете и проектировании легко поддерживает комфортный для человека микроклимат.

Вытяжная

Общеобменная вентиляция вытяжного типа призвана удалить отработанные воздушные массы, выводя их наружу здания. В условиях квартиры призвана выводить пары и нагретый воздух от варочной поверхности.

 Смешанная

Общеобменная вентиляция смешанного типа объединяет в себе механизмы приточной и вытяжной систем для наиболее эффективной работы. Она позволяет полностью сменять объем воздуха в помещении на свежий за определенное количество времени, в зависимости отмощности оборудования.

 Механическая

В отличие от естественной вентиляции, механическая подразумевает использование дополнительных агрегатов, которые повышают эффективность перемещения воздушных масс. К такому оборудованию относят различные типы вентиляторов: канальный, центробежный, осевой, крышный.

Преимуществами такой системы являются: возможность очищать и нагревать воздух в системе до поступления в помещение; регулярный воздухообмен, не зависящий от условий окружающей среды.

Недостатками является: стоимость оборудования и регулярные затраты на электроэнергию для его функционирования; возможный уровень шума.

Требования к общеобменной вентиляции.

Правильно подобранная вентиляционная система должна удовлетворять следующие требования:

• Соответствовать нормативам пожарной безопасности;
• При выведении вредоносных веществ из производственных зон, не должны остатки выбросов возвращаться в зону работы людей;
• Все используемые в системе материалы и оборудование должны иметь сертификаты соответствия гигиеническим и противопожарным нормам;
• Воздуховоды на химических производствах должны быть покрыты защитным слоем, не разрушающимся под воздействием агрессивных веществ;
• Если вентиляционные рукава окрашивают краской, склонной к возгоранию, то ее слой не должен быть более 0,2мм;
• Расчёт вентиляции должен осуществляется с учетом необходимости одному человеку в час от 30м3 свежего воздуха;
• При функционировании в зимний период нужно обеспечить приточный воздух подогревом до 10С.
• Уровень шума оборудования вентсистемы не может быть более 110 Дб.

Организованный и неорганизованный вид

Естественная вентиляция делится на два вида. Существует самопроизвольный вид (неорганизованный) и организованный. В первом случае, комната проветривается с помощью окон и ветра, а во втором — с помощью специальных отверстий, которые располагаются наверху комнаты.

Что касается организованного типа системы вентиляции, она бывает общеобменной и местной, а также делится еще на три подвида. Сегодня можно установить ярусную, гравитационную и аэрационную организованную вентиляцию.

Неорганизованная система вентиляция делится на инфильтрацию и проветривание.

Общеобменная и местная(локальная) системы проветривания

Общеобменная приточно вытяжная вентиляция работает везде, отсюда и название. Установки дают кислород порционно и убирают весь углекислый газ из помещения.

Общеобменная вентиляция с переменным расходом воздуха бывает комфортной и производственной. Первая используются в жилых домах, а вторая позволяет организовать производственный процесс.

Местная вентиляция работает на каком-то конкретном участке либо зоне. Его создают, чтобы организовать локальную подачу кислорода на рабочие места и удалить углекислый газ в местах его появления. Например, его используют на кухне над печкой.

Ярусная, гравитационная системы и аэрация

Ярусная автономная вентиляция используется во многоэтажном здании. Вентиляционные трубы прокладываются ярусами, отсюда и названия.

Гравитационная система применяется как в частном доме, так и на производстве. Работает по следующему принципу: через окна поступает чистый воздух, проникает в комнаты через щели дверей и диффузоры и вытесняет углекислый газ, который поднимается вверх по специальным решеткам и покидает здание.

Аэрационная система бывает канальной и бесканальной. Бесканальная работает от аэрационных фонарей, установленных в кровле, и фрамуг. Принцип ее действия прост: через открытие фрамуг по фонарям поступает свежий воздух и выходит углекислый газ.

Канальная аэрация работает благодаря дефлекторам на крыше и вентиляционным шахтам. Через первые устройства поступает кислород, а через вторые уходит загрязненный воздух.

Сама система обладает своими преимуществами и недостатками. В качестве плюсов можно назвать простоту в работе и низкую стоимость. К недостаткам относится зависимость от погоды.

Инфильтрация и проветривание

Инфильтрация действует всегда. Принцип ее действия прост: через маленькие щели в стене происходит циркуляция воздуха под действием атмосферного давления.

Проветривание происходит с помощью окон и дверей. Так же, как и в первом случае, происходит циркуляция воздуха под действием воздушных потоков атмосферы.

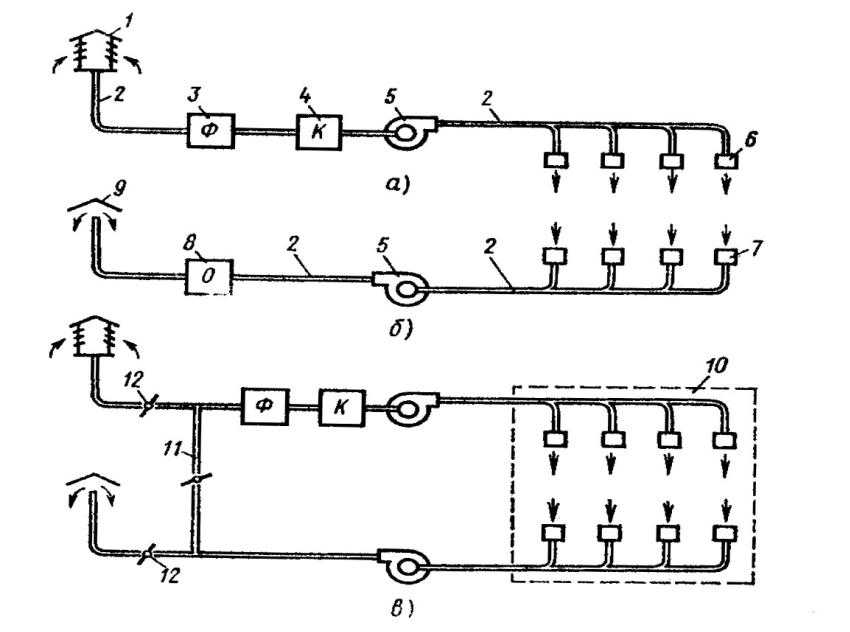

ПРИТОЧНО-ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ

Приточная вентиляция.

Работа системы позволяет нагнетать в вентилируемое помещение свежий воздух, заменяющий собой отработанный. При необходимости приточный воздух увлажняют, нагревают или фильтруют.

Вытяжная вентиляция.

Принцип действия таких комплексов противоположен предыдущему: они предназначены для удаления из помещений ставшего непригодным воздуха.

Обычно в зданиях устраивают оба типа вентиляции, проектирование которых должно обеспечивать баланс свежего и отводимого воздуха. Когда в помещении невозможно обустроить и тот, и другой тип, возникающий дисбаланс компенсируют естественным передвижением воздушных масс.

Если имеется только вытяжка без притока, свежий воздух естественным путём поступает через переточные решётки, проёмы и просто зазоры в оконных рамах и дверях.

Как вытяжная, так и приточная вентиляция может быть установлена в отдельном помещении (в таком случае она называется местной) или во всём здании (общеобменная система).

Местная (локальная) вентиляция.

Локальный вентиляционный комплекс проектируется для отдельных зон большого помещения или для каждого рабочего места и может быть как вытяжным, так и приточным.

Обустройство локальной вытяжной вентиляции целесообразно при необходимости отведения с рабочего места и предотвращения распространения по всему помещению выделяющихся вредных соединений в любом состоянии — газовом, дымовом или пылеобразном, — а также частичного отвода тепловой энергии.

Отведение загрязнённого воздуха осуществляется местными отсосами с бортовыми, кожуховыми, шкафными укрытиями, которые при минимуме потребляемой электроэнергии и небольшом объёме перемещаемых воздушных масс обеспечивают приемлемое санитарно-гигиеническое состояние рабочего места.

Общеобменная вентиляция.

Общеобменные вентиляционные комплексы, в отличие от локальных, обеспечивают циркуляцию воздушных масс во всём помещении — или, по крайней мере, большей его части. Вытяжные комплексы предназначены для равномерного отведения воздуха из помещения, приточные — для равномерного подведения свежего воздуха.

Общеобменная приточная вентиляция.

При подаче воздуха через общеобменную приточную вентиляцию его обычно фильтруют и увлажняют. Если тепловой баланс системы отрицателен, воздух подогревают и перемещают при помощи вентилятора.

Одна из целей обустройства такого комплекса — понижение концентрации не удалённых другими путями вредных парообразных и газообразных веществ, общее охлаждение и осушение воздуха в помещении.

Общеобменная вытяжная вентиляция.

Наиболее простой и вместе с тем оптимальный способ создания общеобменного вытяжного комплекса — установка в проёме окна или стены мощного осевого или центробежного вентилятора, для обеспечения работы которого необходимо наличие электроэнергии.

Такой вариант предпочтителен в случаях, когда невозможно обустроить локальную вытяжку или она просто не сможет справиться со своими задачами — к примеру, если на рабочем месте выделяются отравляющие вещества в различных агрегатных состояниях (газообразные, парообразные, в виде пыли и взвешенных частиц), а также большое количество тепловой энергии.
