Как поставить дефлектор на дымоход своими руками: пошаговый инструктаж

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

1. Медь
2. Оцинкованная сталь
3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

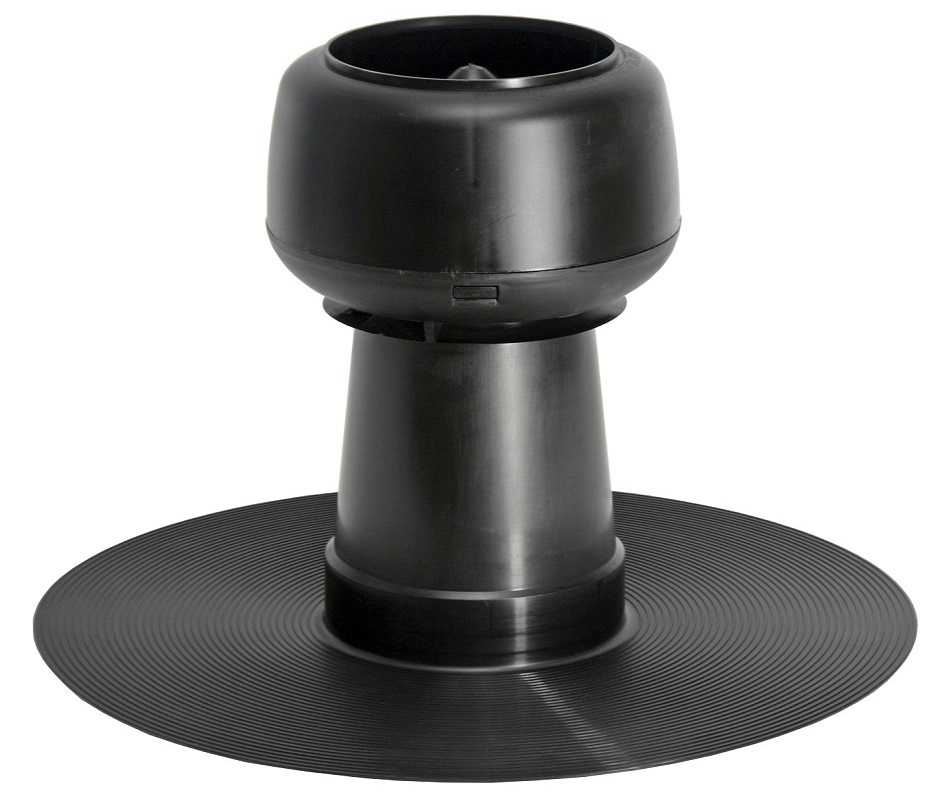

Работа дефлектора

Понять, что такое дефлектор в вентиляции, поможет описание его работы. Функциональность устройства простая, основана на отражении воздушного потока от диффузионной плоскости. При столкновении воздушной массы с нею происходит дробление воздушного столба. Возникает зона разрежения, эффективность тяги увеличивается. Дефлектор для вентиляции – это не только «палочка-выручалочка» в условиях недостаточной для воздухообмена тяги. Он является обязательным элементом вентиляции в любом случае. Основное свойство – повышение реальной эффективности вентиляции. Этот показатель может достигать порядка 20%. Стандартная нумерация дефлекторов (дм) от 3 до 10 содержит информацию, для какого наружного диаметра вентиляционной шахты они предназначены. Оптимальной считается высота установки выше конька дома на 1,5-2,0 м.

Скатный дефлектор

Принцип работы дефлектора вытяжной вентиляции заключается в создании зоны пониженного давления для повышения тяги. Чем интенсивнее движется воздух в потоке с меняющимся сечением, тем больше возникает перепад давления и эффект разряжения воздуха. Сила ветра, воздействующего на трубу, создает поблизости оголовка относительное разряжение.

Воздушный поток встречает на пути преграду в виде наружной поверхности дефлектора, обтекает ее. Воздух в вентсистему проникает через специальные щели верхнего цилиндра. Создается разрежение воздуха. Это ориентирует движение воздушного столба вверх, увеличивая тягу. Дефлектор вентиляции работает с оптимальной эффективностью на вентиляционной магистрали с продолжительными горизонтальными пролетами и с изгибами.

При его отсутствии на вентиляционной трубе возрастает вероятность уменьшения внутреннего сечения отвода из-за оседающего и скапливающегося на стенках жира и прилипающей к ним пыли, мусора.

Технологические хитрости

Неправильная конструкция зонта для дымохода

Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.

Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.

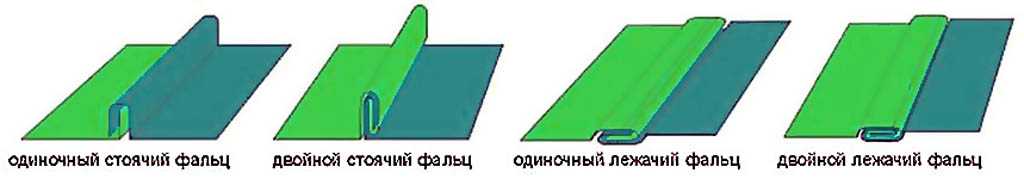

Соединение листов тонкого металла в фальц (фальцовка)

Далее нужно научиться по наружным размерам размечать выкройки деталей дефлектора. Для тех, кто предпочитает учиться наглядно, даем подборку видеоуроков по изготовлению деталей дымовых дефлекторов:

Зонт пирамидальный (шатровый) с вершиной в центре:

Очень важно для закрытых дефлекторов к маломощным печам и котлам, см. далее

Ценные преимущества и некоторые недостатки

Среди самых известных преимуществ турбодефлектора назовем такие:

• Быстрый обмен воздуха. Вращающаяся голова турбины обеспечивает довольно сильный приток свежего воздуха. Под кровлей вообще не скапливается конденсат! Все благодаря тому, что ротационное устройство всегда это делает быстрее, чем обычный дефлектор.
• Энергонезависимость. В отличие от электровентиляторов, турбодефлектор не потребляет электроэнергию, а потому экономически более выгоден.
• Полная защита. Особая конструкция турбодефлектора не позволяет попадать в вентиляционные каналы ни снег, ни дождь. Поэтому он идеально подходит для регионов с частыми сильными ветрами.
• Долговечность. В среднем стандартные турбодефлекторы призваны служить около 100000 часов или 10 лет, хотя модели из нержавейки «живут» и до 15 лет. В среднем это в три раза дольше, чем у других моделей.
• Легкость. Также турбодефлектор на практике весит намного меньше, чем другие элементы. Даже внушительных размеров такой прибор будет весить не более 9 кг, в тоже время как тот же ЦАГИ при том же диаметре основания имеет все 50 кг.

Сама продуктивность турбодефлектора в основном зависит от его величины, угла наклона крыши, места расположения и ветровой нагрузки в данной области:

А вот количество турбодефлекторов рассчитывается в зависимости от угла наклона кровли. Чем более кровля пологая, тем больше таких конструкций на нее нужно установить. Если же речь идет о скатной крыше, такой дефлектор ставят на наивысшую точку, обычно на выход вентшахты.

Единственная сложность, которая возникает в эксплуатации турбодефлектора – это его заклинивание. Случается это нечасто, и причинами такого обычно служит заклинивание подшипников и случайные механические повреждения.

Да, иногда также внутрь все-таки попадает какой-то посторонний предмет, но его достаточно будет просто вытащить. Если заели подшипники – тогда смазать. А в основном качественный турбодефлектор не требует частого обслуживания, достаточно раз в год смазывать подшипники (по окончании зимы).  Для этого используются специальные масла на основе нефтяных продуктов, которые не густеют в жаркие дни и не застывают в мороз.

И, наконец, еще одно ценное преимущество этого дефлектора заключается в том, что для его установки не нужны какие-то специальные знания или навыки: все предельно просто.

Процедура установки

Для установки шумоглушителя в вентиляцию нет каких-то особых рекомендаций и правил. Монтировать эти конструкции можно и на вытяжные каналы вентиляции, и на воздухоотводы приточной вентиляционной системы.

Приводим список рекомендаций от компетентных специалистов, которые будут вам полезны при установке шумопоглотителей.

Перед началом работ необходимо сделать замеры акустики и на их основании подключать шумоглушитель к воздуховоду в том месте, где акустические показатели наиболее высоки. А если воздуховод обклеить, например, войлоком или минеральной ватой, то создастся дополнительная шумоизоляция. При наличии в вентиляционных каналах различных твердых включений в систему монтируется фильтр грубой очистки.

Для выбора наиболее подходящего варианта необходимо иметь на руках сложную систему расчетов совместной работы воздуховода с самим устройством, его звуковыми потоками и воздействия акустических движений вентиляторной части. Здесь вам нужно полностью понять принцип работы всех деталей устройства, а для этого понадобится специальное оборудование.

Экономия при монтаже шумоглушителя

Чтобы не переплачивать, вы можете сделать шумоглушитель для вентиляции своими руками, такой прибор ничем не будет уступать покупному аналогу. Для изготовления приспособления вам понадобятся следующие детали и инструменты:

• оцинкованная труба, подходящая по диаметру к воздуховоду вентиляции, фрагмента, длины 1 метр будет вполне достаточно,
• утеплитель, одновременно являющийся и самим звукоизоляционным материалом. Это может быть базальтовая вата, различные прессованные органические материалы с противопожарной пропиткой или обычная стекловата,
• заклепочный пистолет,
• хомуты из пластика,
• пассатижи,
• 1 шиферный гвоздь,
• молоток.

Пошаговая инструкция

Перечислим этапы работы по сборке вентиляции:

1. На первом отрезке трубы нужно сделать перфорацию, отступая с каждого края по 100 мм, используя молоток и шиферный гвоздь. Расстояние между отверстиями должно составлять 10 мм.
2. На перфорированный участок накладываем базальтовый материал в один слой, поддерживая толщину 50 мм и отступы по краям по 80 мм каждый.
3. Звукоизоляцию стягиваем пластиковыми хомутами в количестве 4 штук. С одного из краев трубы следует отступить 60 мм, прочертить по окружности линию и произвести надрезы.
4. Каждый надрез сгибаем под углом в 90 градусов по направлению к середине и затем, делая на каждом загибе отметку, отступаем от края и сгибаем под таким же углом уже вдоль самой трубы.
5. Обе заготовки вставляем друг в друга таким образом, что они становятся местом крепления самих труб, а также упором для шумоизолятора.
6. С другой стороны трубы необходимо сделать аналогичные надрезы и загибы.
7. Готовое устройство можно монтировать в разрыв воздухоотвода вентиляции, закрепляя его специальными хомутами.

Совет: рекомендуется с особой внимательностью проводить крепление конструкции, используя, помимо хомутов, еще и саморезы. При установке шумоглушителя непосредственно на воздуховод следует хорошо промазать все щели и имеющиеся стыки герметиком.

Таким образом, вы получите не только качественный шумоглушитель для вентиляции, но и сможете при этом сэкономить. Как правило, такой шумоглушитель позволяет снизить уровень шума примерно на 12–15 Дб, и это хороший результат. К тому же, промышленные аналогичные модели обладают такими же показателями.

Когда недостаточно естественной вентиляции?

Давайте немного углубимся в вопрос и определим некоторые понятия: естественная вентиляция обеспечивается открытыми окнами или люками, мы же будем говорить о принудительной. Для этого используется такое понятие как тяга. То есть что-то должно вытягивать воздух из дома и привносить свежий.

Это действительно жизненно необходимо. Ведь, к сожалению, погоня за долговечной и практичной отделкой приводит к тому, что жилье превращается в нечто подобное «пластиковому кокону». Даже мебель иногда бывает токсичной для человека.

Признайтесь честно: всегда ли вы требуете от фирмы-продавца сертификаты экологичности? А виниловые обои, пластиковые элементы интерьера понемногу привносит в комнатный воздух небезопасные химические соединения. Да, понемногу, но в общей сумме и со временем это оказывает свое неблагоприятное влияние.

Но как же это допускают? Все дело в том, что экологическая безопасность той или иной вещи или ремонтного материала всегда оценивается только с той позиции, сколько вреда способна принести она одна. Но в странах СНГ не учитывается накопительный момент. Что, например, кроме натяжного потолка в такой комнате вполне может быть еще и уложен линолеум, а стены – выкрашены краской без приставки Eco. Порой доходит до того, что при помощи специальных измерителей выясняется: воздух в доме куда более загрязнен, чем на обочине открытой трассы.

Что же тогда делать? Единственный нормальный выход из такой ситуации — это качественная внутренняя вентиляция дома.  Именно активный воздухообмен в доме создаст комфортные условия в нем проживания пребывания. И для этой цели совсем не обязательно устанавливать сложную вентиляционную систему, подключенную к электричеству. Достаточно будет удачно подобранного дефлектора, который умело задействует бесплатную силу ветра:

Если хотите разобраться в вопросе о вентиляции еще глубже, посмотрите этот занимательный выпуск:

К слову, для промышленных объектов же вентиляционные дефлекторы – вообще незаменимая вещь, ведь только так можно избавиться от неприятного запаха в тех же птичниках, конюшнях или местах хранения пищевых запасов для животных. Кроме того, свежий воздух необходимой влажности нужен для создания определенных условий содержания животных и птиц.

Флюгеры

Дефлекторы для труб – флюгеры называют еще флюгарками. Иногда так называют все дымники вообще, но это неверно, т.к. флюгер по определению устройство поворотное.

Дефлектор на трубу – флюгер может быть выполнен поворотным самоориентирующимся и вращающимся. Последние называются еще турбодефлекторами, а самоориентирующиеся дымовыми зубьями, что тоже неверно. Дымовой зуб – часть дымохода английского камина. Слабое место всех флюгерных дефлекторов – подшипник. Он очень легко засоряется и затягивается сажей, а уплотнения подвержены усиленному износу. Поэтому осматривать дефлектор-флюгер нужно не реже раза в 2 месяца. Но сам дефлектор-флюгер почти никогда не обрастает главным врагом всех неподвижных дефлекторов – сосульками.

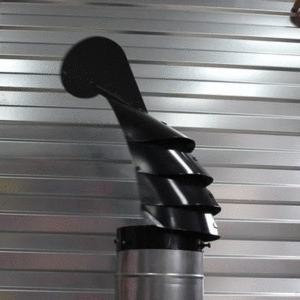

Дефлекторы для труб – флюгеры

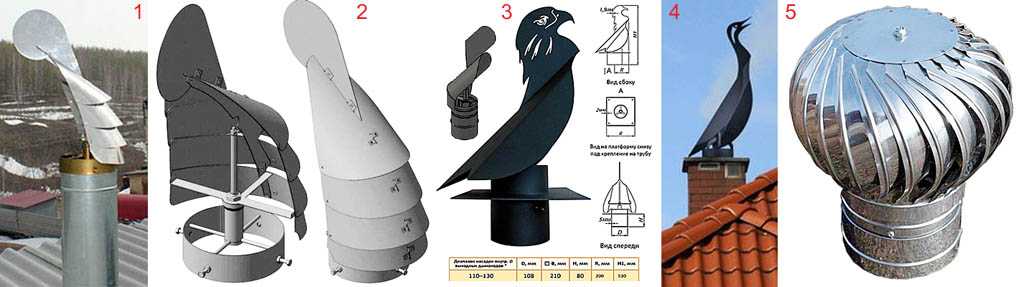

Многолопастный дефлектор-флюгер (поз. 1 и 2 на рис.) дает стабильную тягу на ветру до 9-10 баллов при незначительных нагрузках на трубу, поэтому его можно ставить на сэндвичевые, керамические и стеклянные дымоходы. Однолопастный дефлектор-флюгер на сильном ветру сильно нагружает трубу, поэтому она должна быть прочной и дом располагаться в месте, где штормовой ветер не разгуляется. Зато однолопастный дефлектор-флюгер несложно оформить в виде птицы (поз. 3 и 4).

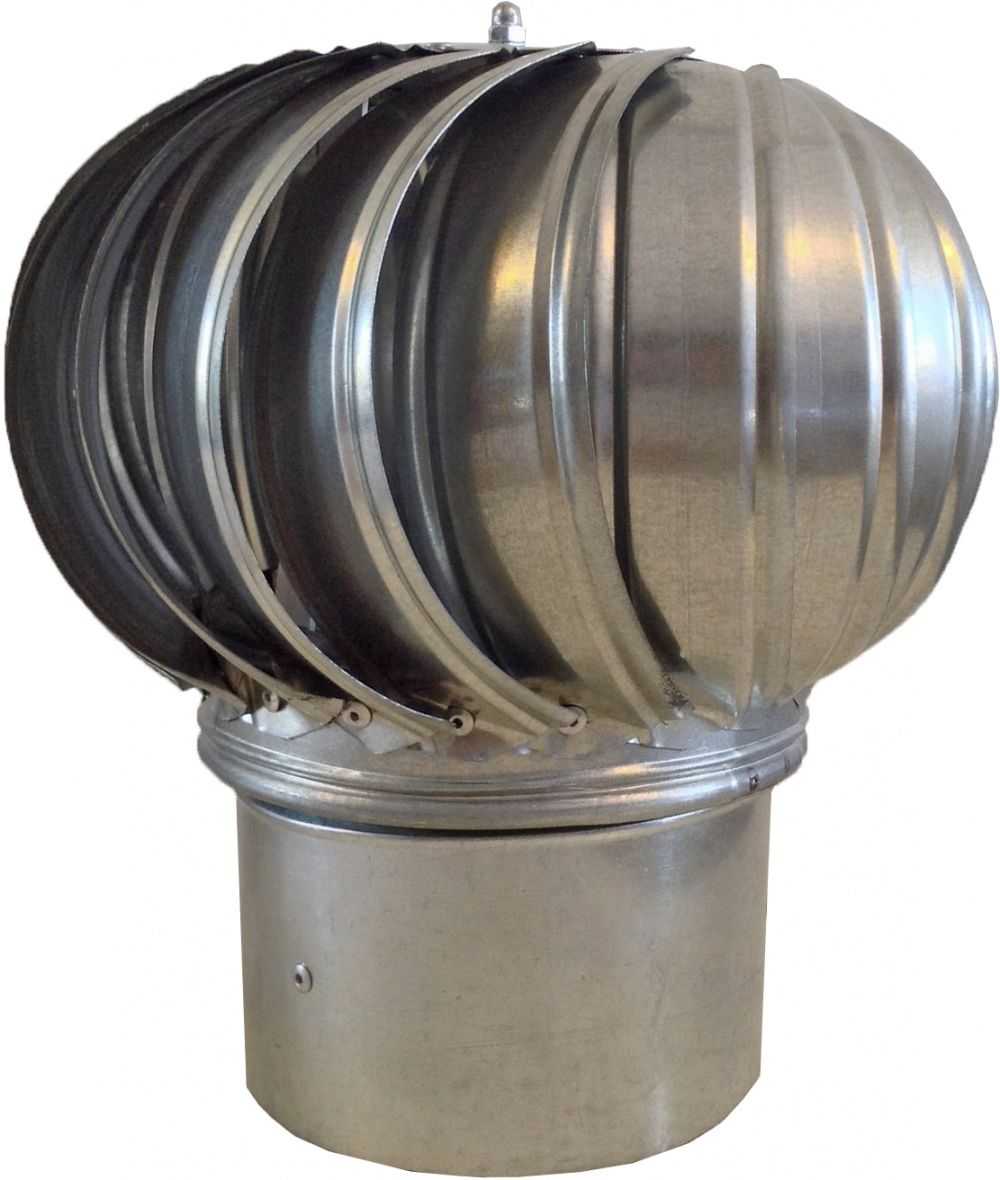

Турбодефлектор (поз. 5) – запомните и никому не верьте – не дымовой! Он вентиляционный или для газовых котлов с электроподжигом. Турбина вращается как ветром, так и током воздуха в трубе, причем правильно выполненная турбина, как в некоторых типах ветровых двигателей, самораскручивающаяся: достаточно самой слабой начальной тяги иди легкого дуновения ветерка, чтобы турбинка завертелась и потянула воздух, а остановится она только когда и тяга, и ветер полностью прекратятся. В системе вентиляции дома с турбодефлекторами включать вентиляторы в отдушинах приходится, как говорится, раз в год не каждый год. К сожалению, турбодефлектор легко затягивается пылью и мусором из воздуха, поэтому проверять его нужно тоже не реже раза в 2 мес.

Технические свойства турбодефлектора такие же, как у многолопастного самоориентирующегося, но трубу он нагружает еще меньше. Турбодефлектор вполне возможно сделать своими руками, см. видео ниже.

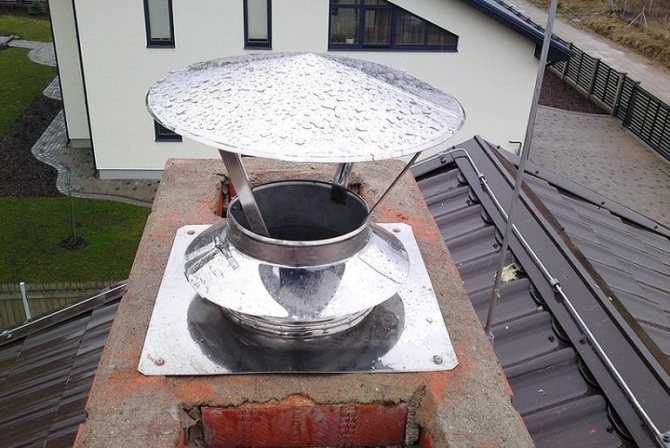

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

• Электродрель со сверлами.
• Набор рожковых ключей.
• Шпильки резьбовые.
• Гайки.
• Соединительные хомуты.
• Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

1. На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
2. Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
3. В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
4. Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

• Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
• Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
• Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Сделать самому или заказать прибор

Для решения этого вопроса нужно учесть все факторы:

• Ваши требования к эстетике, назначение дома, размещение колпаков относительно наружной стороны дома;
• выбранной конструкции;
• высоты крыши здания;
• возможности самостоятельно вести работы на высоте (особенно если Вы боитесь высоты), наличия лестницы на кровле;
• финансового состояния.

Выполнение более простых неподвижных моделей возможно и самостоятельно – работа достаточно сложная, но доступная.

Ротационную конструкцию изготовить достаточно сложно — такую модель проще купить. Детали такого колпака изготавливаются с маленькими допусками и более высокой точности.

Принцип работы дефлектора

Принцип работы вентиляционного дефлектора очень прост и не зависит от типа или конструкции устройства:

• Тяга в канале системы увеличивается;
• Благодаря диффузорам воздушные потоки разветвляются и это способствует понижению давления;
• В сам корпус ударяются направленные потоки воздуха.

Считается, что устройство будет качественно работать, если его установить под небольшим углом наклона к горизонтальной поверхности. Специалисты в данной области утверждают, что эффективность дефлектора зависит от трех моментов:

• Размера дефлектора;
• Высоты установки;
• Формы, а также конструкции корпуса.

Однако несмотря на множество достоинств данного устройства, у них есть определенные недостатки.

Как сделать ЦАГИ и турбодефлектор для вентиляции своими руками: чертежи, этапы работ

Турбодефлектор имеет довольно сложную конструкцию, поэтому самостоятельно за изготовление прибора берутся не многие. Если все-таки было решено выполнить именно такую конструкцию, необходимо позаботиться о наличии следующих инструментов и материалов:

• листа нержавеющей или оцинкованной стали;
• электрической или аккумуляторной дрели;
• обычных и ножниц по металлу;
• болтов, саморезов, гаек и хомутов;
• предметов для оформления чертежа: линейки, карандаша, циркуля, картона и миллиметровки;
• сварочного аппарата.

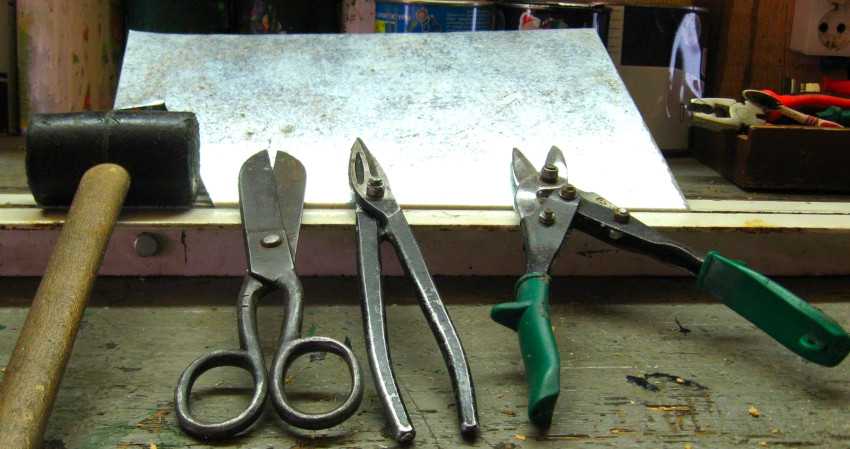

При самостоятельном изготовлении дефлектора ЦАГИ понадобятся: киянка, дрель, тиски и ножницы по металлу

При самостоятельном изготовлении важно правильно выполнить посадочную часть, которая будет соответствовать нужному диаметру трубы. После этого к готовой детали привариваются пластины с расположенной посредине трубкой, куда вставлена динамическая часть прибора

Затем по готовому шаблону формируются лопасти из стали, которые присоединяются к конструкции и образовывают турбодефлектор. Чтобы понять, как проходит процесс выполнения, лучше обратиться к видео, доступным в сети.

Большинство умельцев предпочитают изготавливать в домашних условиях прибор ЦАГИ, потому как сделать дефлектор довольно просто. Для этого понадобится взять оцинкованную сталь не тоньше 0,5 мм, из которой затем вырезаются нужные детали. Для сбора конструкции используются заклепки, болты и гайки. Для работы потребуются такие инструменты:

• молоток или киянка;
• дрель;
• тиски;
• ножницы по металлу;
• рулетка и карандаш.

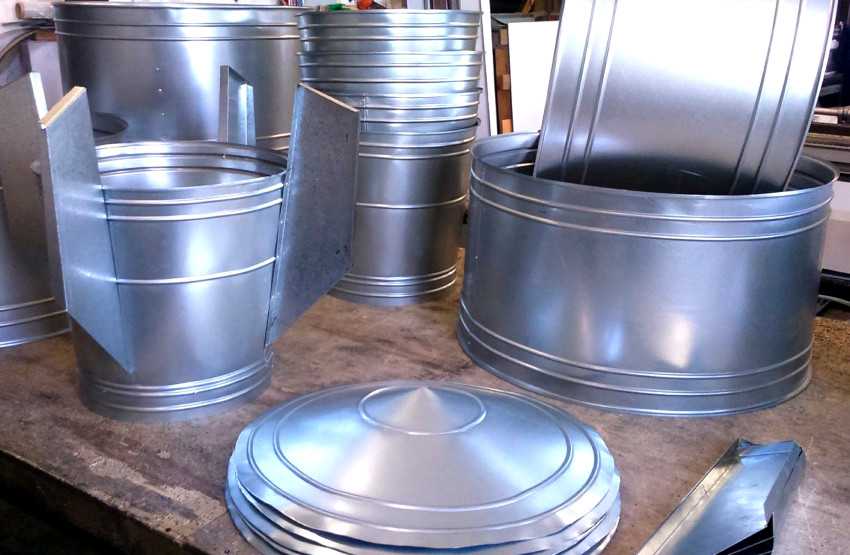

После вырезания из листов жести необходимых деталей, их соединяют между собой с помощью заклепок

Благодаря тому, что в сети доступно большое количество готовых чертежей, ни для кого не составит труда выполнить рисунок диффузора. Главное – правильно определить размер. Наиболее ходовыми параметрами считаются вентиляционные каналы диаметром 10-11 см, особенно в том случае, если вытяжка сделана из пластиковой трубы.

Итак, после того как из листов жести вырезаны необходимые детали, их соединяют между собой посредством заклепок. Затем готовый дефлектор надевается на оголовок, а нижний патрубок стягивается при помощи хомута. Если шахта квадратная, дополнительно изготавливается или приобретается переходник, фланец которого закрепляется к концу трубы.

Правильно спроектированная вентиляция поможет поддерживать в жилье нормальный микроклимат, а установленный на крыше дефлектор обеспечит тягу, которая быстро очистит помещение от отработанного воздуха. Несмотря на то что большая часть моделей приборов не отличается высокой стоимостью, они все равно гарантируют продуктивную вытяжку и сохраняют здоровье жильцов.

Технологические хитрости

Неправильная конструкция зонта для дымохода

Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.

Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.

Соединение листов тонкого металла в фальц (фальцовка)

Далее нужно научиться по наружным размерам размечать выкройки деталей дефлектора. Для тех, кто предпочитает учиться наглядно, даем подборку видеоуроков по изготовлению деталей дымовых дефлекторов:

Переход с квадрата на круг (квадрат внутри круга):

https://youtube.com/watch?v=ZLqFoeX74mo

Очень важно для закрытых дефлекторов к маломощным печам и котлам, см. далее

Переход с круга на круг:

https://youtube.com/watch?v=rOfAH4AqAWk

Все эти выкройки возможно построить, пользуясь только линейкой и циркулем – козьей ножкой (в который вставляется карандаш. Ну, а для тех, кто склонен к углубленному изучению основ, прежде чем взяться за дело, даем подборку проекций и формул для точного построения разверток деталей

Обратите внимание на удлиненные зонты: их ставят на 2-3 ходовые дымоходы. Дымовые каналы, каждый минимально допустимого для данного отопительного прибора сечения, располагают в ряд

Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует.

Здесь на рис. – данные для построения усеченного конуса, которых в дефлекторах хоть отбавляй. Исходные данные – высота конуса H, радиусы вершины и основания R1, R2

Обратите также внимание на врезку, отмеченную красным: это развертка того самого конуса Григоровича. Образующий угол (в данном случае 30 градусов) находится как φ = arcsin(H/r), где H – высота конуса, а r – радиус основания

Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r. Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно.

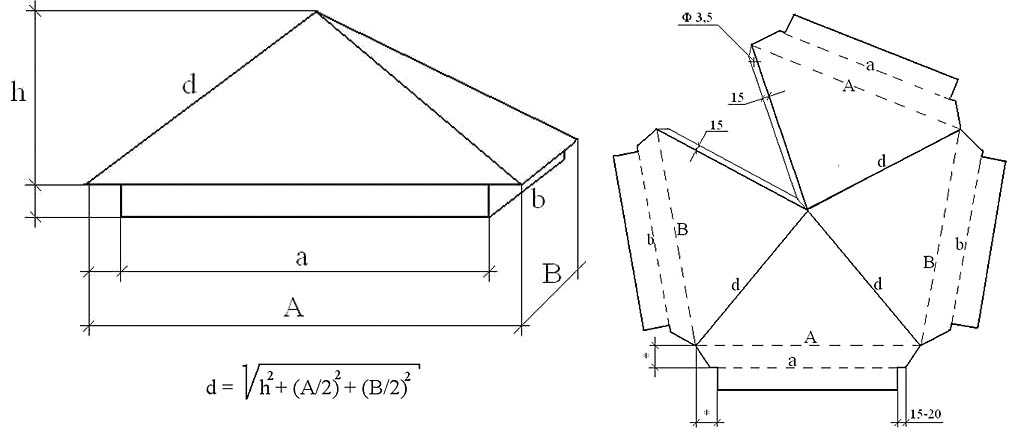

Построение развертки (выкройки) шатра (пирамиды) с вершиной в центре

После конусов разобраться с разверткой одноцентрового шатра труда не составит, см. рис. Одно лишь «но»: припуск на примере выкройки (справа на рис.) дан в расчете на одинарную клепку (для прочности) паяного шва.

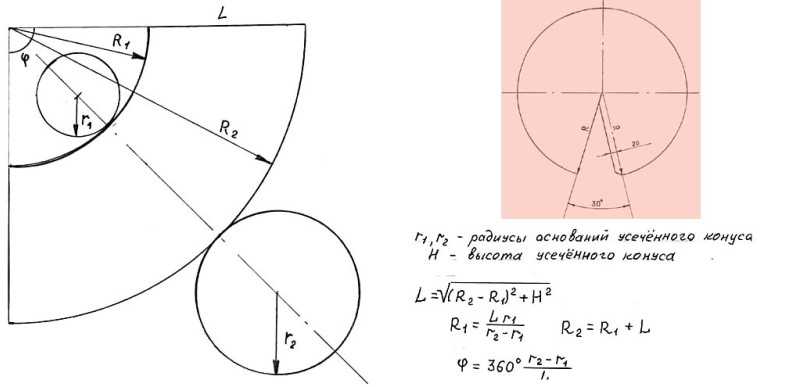

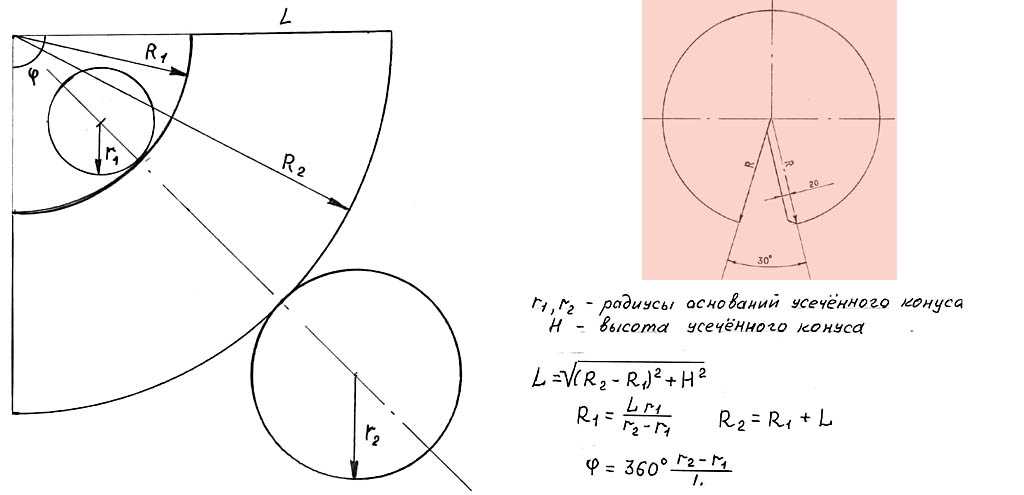

Как построить развертку усеченного конуса и конуса Григоровича

Для соединения в одинарный фальц металла толщиной до 0,6 мм припуск с одной стороны надо взять 20 мм, а с другой 21+2+20 мм. Если металл 0,6-1,5 мм, то 30 и 31,5+3+30 мм соотв. Но, вообще говоря, паяный и склепанный на краю шов сделать легче, он выглядит аккуратнее и лучше сопротивляется коррозии, чем фальцевый. Если железом кроется крыша, то, понятно, склепывать и паять листы просто технически невозможно. Но зонт дефлектора – другое дело. Собирают его на пайке с клепкой так:

1. Размечают и вырезают развертку;
2. Сверлят отверстия под заклепку;
3. Отгибают внутрь под 90 градусов борта (крылья) припуска;
4. Заклепывают край;
5. Через деревянные подкладные бруски струбцинами сжимают борта;
6. Пропаивают шов.

Аналогичным способом строится развертка и собирается вальмовый шатер (зонт) дымника, см. рис.

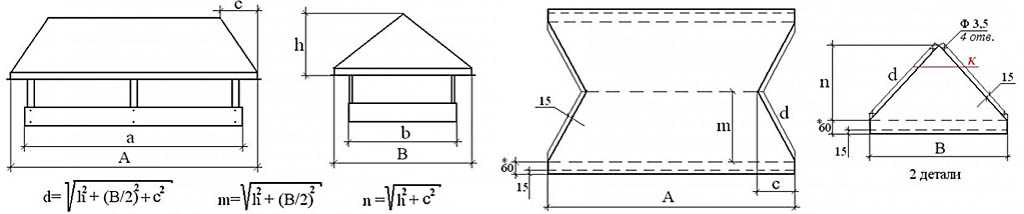

Построение развертки вальмового шатра (зонта) дымника

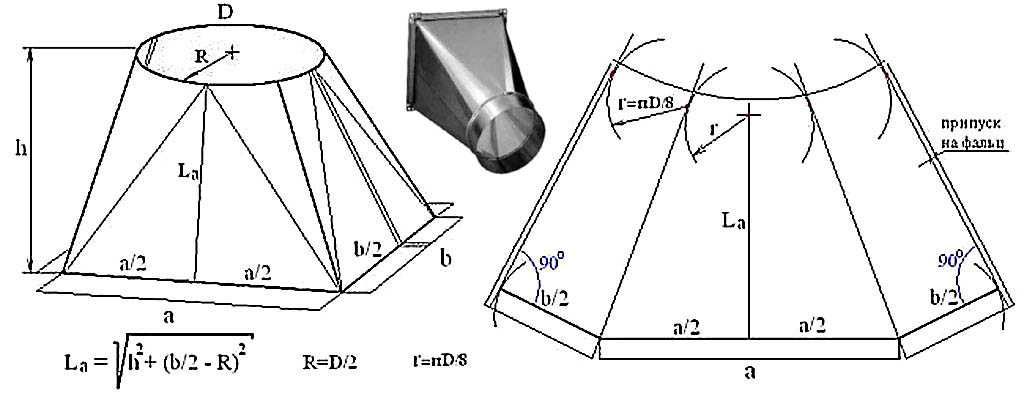

Построение развертки (выкройки) перехода с квадрата на круг (круг внутри) для диффузора (юбки) дефлектора дымовой трубы
