Котел навьен: неисправности, которые можно устранить своими силами

Возможные ошибки

Встроенная система выявления неполадок предупреждает серьезные поломки оборудования

Ошибки, выводимые при самодиагностике изделий от корейского производителя, описаны на примере известной модели котлов Navien ACE 24.

Встроенная система выявления неполадок предупреждает серьезные поломки оборудования на самой ранней стадии сбоев в его работе.

При обнаружении неисправности электронная защита отключает газовый агрегат от сети, блокируя весь обогревательный процесс. Одновременно с этим код ошибки выводится на экран или дисплей устройства. Несмотря на то что встроенные системы диагностики разрабатывались для специалистов, рядовому пользователю вполне по силам самостоятельно разобраться в этом вопросе и принять необходимые меры.

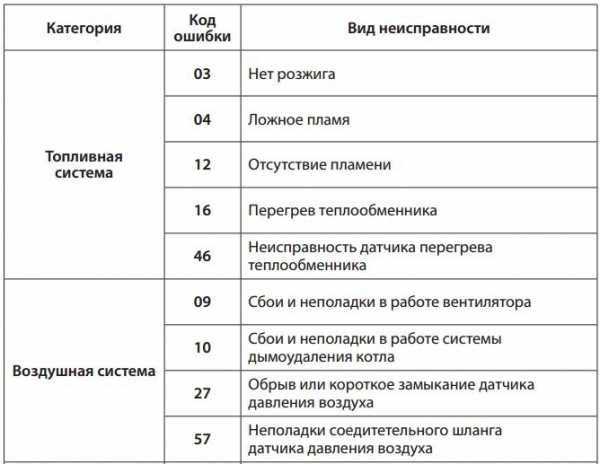

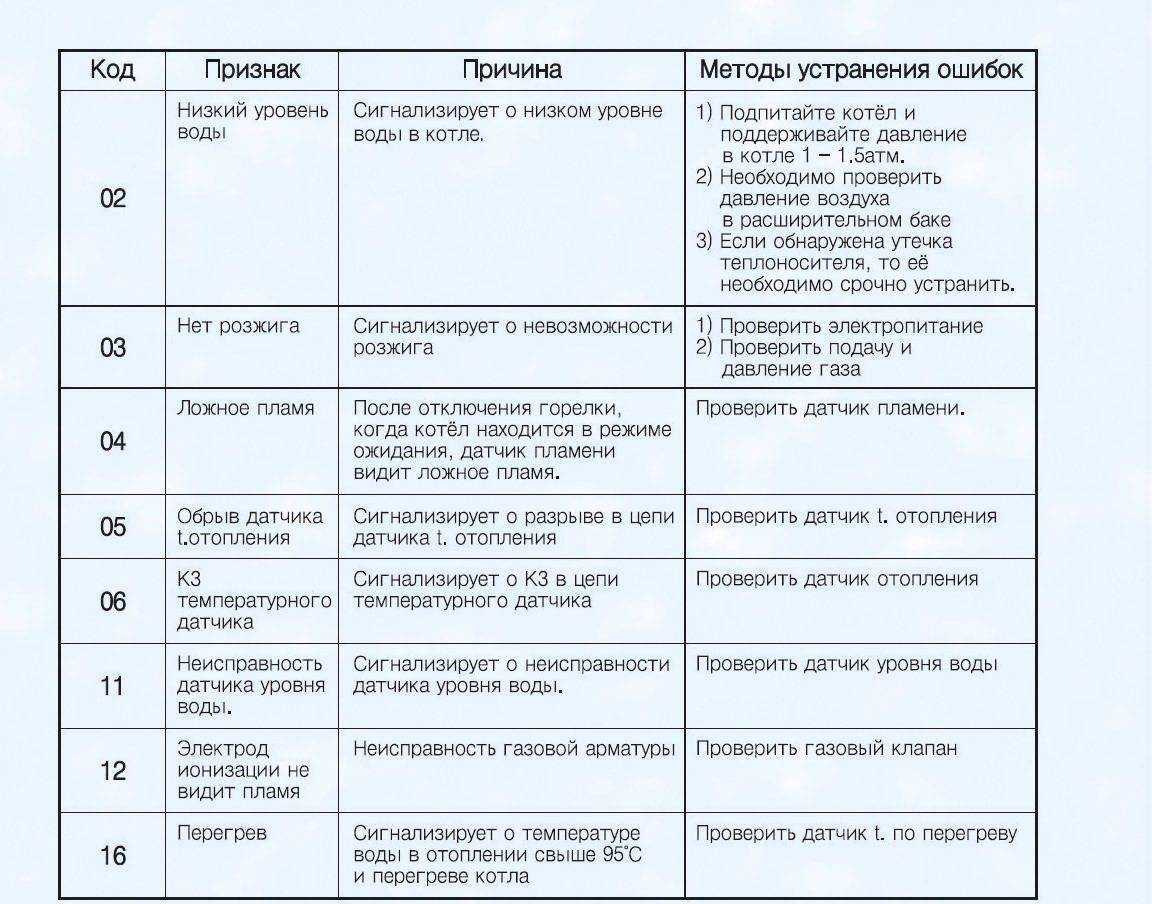

Коды ошибок

Характерные неисправности котла Навьен выводятся с определенным кодом ошибки

Характерные неисправности газового котла Айса Навьен сводятся к нескольким группам неполадок, которые представлены следующими кодами ошибок:

01E означает, что в оборудовании наблюдается перегрев, зафиксированный датчиком температуры;
02E указывает на появление утечек в цепи, контролируемой проточным датчиком (на снижение уровня теплоносителя);
03Е свидетельствует об отсутствии сигнала, подтверждающего наличие пламени (даже если горелка работает);
04E – указывает на наличие пламени при его физическом отсутствии (также определяется и КЗ в цепи датчика пламени);
05E – типичная ошибка, возникающая при неисправности цепи измерения температуры носителя в контуре отопления;
06E – код поломки датчика температуры (ДТ), означающий наличие замыкания в его цепи;
07E – ошибка, появляющаяся при неисправности линии ДТ в контуре ГВС;
08E – неполадки с тем же сенсором, но возникающие при КЗ в его цепи.

Ошибка с кодом 09Е указывает на неисправность работы вентилятора

Ошибка под обозначением 09E указывает на неправильную работу вентилятора, который нуждается в тщательном осмотре и замене. Ошибка 10E свидетельствует о появлении проблем с удалением дыма, а 12E указывает на то, что погасло пламя в горелке.

Следующий блок появляющихся в случае неисправности шифров:

13Е указывает на КЗ в проточном датчике контура отопления;
14E представляет собой код отсутствия или нарушения штатного режима подачи газа из магистрали;

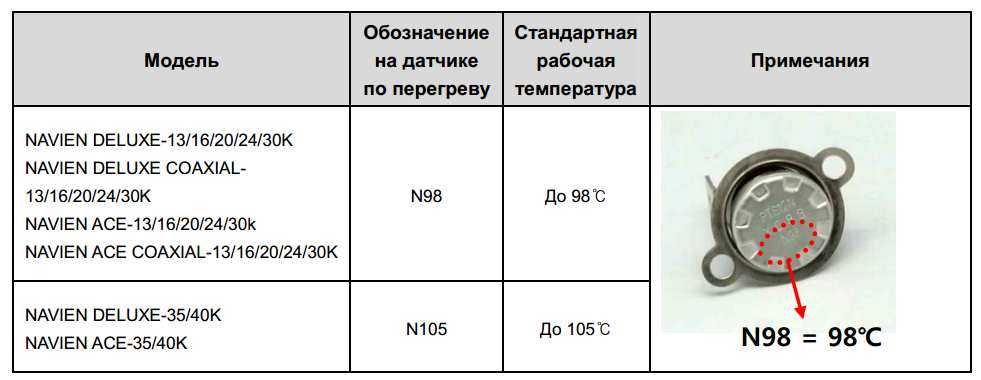

16E – ошибка, возникающая из-за перегрева узлов оборудования;
18E – нарушения, связанные с работой системы удаления дыма (перегрев датчика, например).

Можно прийти к выводу, что самый ненадежный узел – плата управления. Но в действительности это не так, поскольку она выходит из строя намного реже обслуживаемых ею датчиков.

Общие сведения о газовом котле Навьен

Плюсы

Среди достоинств отопительного газового котла Navien отмечают следующие:

Стабильность работы при скачках напряжения. Такие неприятные ситуации случаются довольно-таки часто в нашей стране, поэтому данное качество можно считать одним из лучших. Ведь перепады напряжения сети влекут за собой неприятные последствия в виде сгорания плат в котлах, а ремонт не самый дешевый. В двухконтурных котлах Навьен есть особый чип Switched-Mode Power Supply, функция которого заключается в контроле входящего вольтажа, с его расширением до 300 Вольт.

Стабильность работы при низком давлении в газопроводе. Опасность перебоев поступления газа заключается в том, что повреждение системы неизбежно. Газовый котел для отопления Navien отлично преодолевают критические ситуации. Наличие пульта управления, избавит вас от беготни по регулировке работы котла.

Двухконтурный газовый котел Navien Ace сами подстраиваются под изменяющуюся ситуацию и нужды потребителя. При необходимости оборудование увеличивает или наоборот уменьшает свою мощь, и поддерживает температура на определённом уровне.

Привлекательный внешний вид газовых котлов Навьен, понравится даже самому взыскательному покупателю, модели есть с разным корпусом, каждый найдет то, что ищет. Экстерьер котлов выполнен в стиле минимализма, без лишних деталей и элементов декора.

Виды

Компания Navien выпускает лишь двухконтурные котлы, которые способны подавать кипяток в радиаторы отопления, а также в ванную, душевую кабину и прочее. Каждая линия имеет свой самостоятельный обменник тепла. Сделано это с целью организации эффективной работы, а также упрощения обслуживания газовых котлов Навьен. Это повышает эффективность таких двухконтурных котлов, а также упрощает их обслуживание.

Бренд

Бренд Navien является детищем Южной Кореи, и способен предложить потребителям котлы для обслуживания помещений разной площади. Также, немаловажным фактором при выборе котлов данной марки является существенная экономия газа, и соответственно оплата за него.

Гарантия производителя

Что касается недостатков газовых котлов Навьен, то их не так уж и много. Можно даже сказать, что они блекнут по сравнению с их достоинствами.

Стоимость котлов немного больше, чем у котлов российского производства.
Зарубежные комплектующие.
Требуют постоянного обслуживания.

Данные изъяны кажутся таковыми лишь на первый взгляд, ведь есть такая пословица – «скупой платит дважды». Поэтому лучше один раз заплатить больше, нежели потом вкладываться в ремонт некачественного оборудования. Поставка запчастей для газовых котлов Навьен происходит в сервисные центры по обслуживанию котлов, к тому же любая техника требует к себе внимания.

Технические характеристики

Показатели, единицы	NAVIEN Ace-13A Atmo	NAVIEN Deluxe-16K	NAVIEN Deluxe-20K	NAVIEN NCN-25K
Площадь обогрева, м2	98.0	128.0	160.0	220.0
Конденсационный, тип	нет	нет	нет	да
Тепловая мощность, кВт	13.0	16.0	20.0	25.0 т
Топочная камера	открытая (дымоход )	закрытая (турбо)	закрытая (турбо)	закрытая (турбо)
Потребляемая электромощность, на собственные нужды, кВт	110.0	150.0	150.0	130.0
Мин. t в контуре отопления, °С	42	42	42	30
Макс. t контуре отопления, °С	80	80	80	95
Макс. давление в системе ГВС, бар	8.0	8.0	8.0	10.0 бар
Макс. t ГВС, °С	65	65	65	65
Производительность (Δt=25°C), л/мин	9.0	13.6	13.8	14.0
Производительность (Δt=35°C), л/мин	5.5	8.6
Летний режим функционирования	да	да	да	нет
Режим «горячий старт»	да	да	да	нет
КПД, %	86.0	91.0	91.6	98.2
Номинальное давление газа перед котлом, мбар	18.0	18.0	18.0	18.0
Макс. часовой расход газа, м³/час	1.33	1.72	2.15	2.51
Емкость расширительного бака, л	6.5
Диаметр дымохода, мм	130.0	60/100	60/100	80/125
Цена на 01.07.2019	32780 руб.	35200 руб.	37880 руб.	69800 руб.

NAVIEN Ace-16K Turbo

Газовый настенный 16 кВт — компактная конструкция газового котла для автономного отопления и ГВС в домах площадью до 98 м2 с выносным блоком управления. Полезная мощность – 16 кВт, средний КПД — 86%, а наибольший расход топлива до 1.33 м3/час. Производительность по ГВС — до 5.5 л/мин при t=35C.

Важно! Модель укомплектована закрытой топкой с уличным забором холодного воздуха

Deluxe Coaxial 16K

Это настенная модель с закрытой камерой сгорания и двумя контурами нагрева. Вентилятор с турбонаддувом меняет скорость по сигналу от встроенного датчика воздуха, в связи с чем в топке обеспечивается полнота сжигания топлива, что уменьшает теплопотери с выбросами дымовых газов и повышает КПД установки до 91%.

Преимущества Deluxe Coaxial 16K:

Высокая производительность по ГВС и отоплению;
низкая засоряемость теплоносителя в системе отопления;
небольшие расходы на обслуживание и ремонт;
управление температурным режимом в помещении;
русифицированный пульт управления с большим ЖК-дисплеем;
оптимальный баланс газовоздушной смеси;
инновационный режим модуляции работы газогорелочного устройства;
качественное гарантийное обслуживание;
простая настройка котла «Навьен»;
низкая стоимость дымоходов и газотранспортных систем.

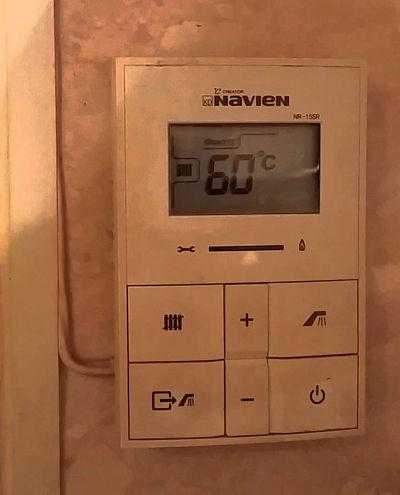

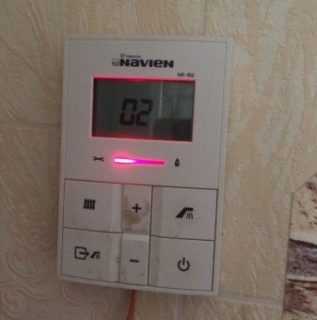

Самодиагностика котлов Навьен

Система самодиагностики ориентирует пользователя на своевременное определение неисправности в Навьен. Электронный блок опрашивает все датчики, анализирует полученные данные, и выдает критические сбои на ЖК-дисплей в виде цифровых символов. Практическое руководство по устранению поломок дано в технической документации.

У новейших цифровых модификаций монитор размещен на пульте управления. Коды отлично просматриваются даже в темное время суток, вследствие наличия яркой разноцветной ЛЭД подсветки.

У разных котлоагрегатов Навьен информация представлена как цифровыми, так и буквенно-цифровыми символами. Разницы между сбоем “10” и “Е10” абсолютно никакой нет.

Обзор моделей

Многие пользователи поначалу давали негативные отзывы о корейских котлах. Причины – течи в соединениях. Устранять их приходилось, заменяя прокладки – нужно покупать довольно дорогой комплект. Вторая недоработка была связана с запоздалым запуском горелки – теплоноситель успевал остыть больше нужного. Но компания исправила недочеты, сегодня подобных обвинений в адрес «Навьен» практически нет. Бренд выпускает навесные нагреватели трех типов:

атмосферные;
конденсационные;
турбированные.

Потребитель может приобрести газовый котел:

Одноконтурный или двухконтурный.
Настенный или напольный. Последние более громоздкие и требуют отдельного помещения.
С открытой или с закрытой камерой сгорания.

Navien Atmo 24AN и другие

Атмосферный настенный аппарат Navien Atmo, сменил менее удачную модификацию Асе. Может функционировать при крайне низком давлении топлива – 8 мБар, и воды – 0,6 Бар. В серии 4 модели разной мощности – 13, 16, 20, 24 кВт. Теплообменник для отопления – из меди. Для ГВС – из нержавейки. Автоматическое управление. Имеется выносной пульт. Есть защита от замерзания. Технические характеристики:

24 кВт.
Нагрев воды в системе отопления — 80 °С.
Давление в контуре (максимальное) – 3 Бар.
КПД – 86%.
Максимальная температура воды в ГВС — 60 °С.
Вес – 27 кг.
Ориентировочная стоимость 26-27 000 рублей.
Площадь обогрева – 240 м².

Deluxe 24K и другие турбированные модификации

Линейка турбированных модификаций представлена сразу тремя сериями Deluxe (13-40 кВт), Prime и Smart TOK (13-35 кВт). «Навьен Айс Турбо» – устаревшая модель, на замену ей пришли аппараты Делюкс и Прайм. Наддувные нагреватели имеют закрытую топку, а воздух в нее подается принудительно – вентилятором. Производительность вентилятора регулируется контроллером. Чтобы воздух поступал в камеру, организуется коаксиальный дымоход. За счет принудительного нагнетания, турбированные модификации отличаются повышенным КПД.

Более никаких отличий между турбированными и атмосферными версиями нет. Комплектация совершенно аналогичная – расширительная емкость, насос, дополнительный теплообменник.

Серия Prime, как и Deluxe Coaxial имеет закрытую топку и все обычные элементы турбированной модели. Но в Прайм есть дополнительный модуль – погодозависимая автоматика. Характеристики 2-х контурного настенного котла Deluxe 24K:

КПД – 90,5%.
24кВт.

автоподжиг.

Максимальная площадь обогрева 20 м².
Расход газа природного — 2,58 м куб/ч.
Размеры (ШхВхГ) – 440х695х265 мм.
Вес – 28 кг.

NCN 40KN и другие конденсационные модели

Принцип работы конденсационного нагревателя основан на использовании как прямого, так и скрытого тепла, выделяющегося во время сжигания газа. Это позволяет достигать высоких значений КПД – более 100%. Конденсационные нагреватели представлены моделями Navien NCN и NCB. Их теплообменники – из нержавейки. Комплектация аналогична турбированным версиям. Отличие – функции контроллера расширены. Например, он может программировать работу на следующие семь дней. NCN представлена 4 котлами 21-40 кВт, NCB также 4-мя моделями 24-40 кВт. Воздух подается принудительно – по коаксиальному или раздельному дымоходу. Для примера — характеристики NCN 40KN:

40,5 кВт.
Два контура. Настенная установка.
Закрытая топка.
Автоподжиг.
Весит 38 кг.
КПД 107,4%.
Максимальный нагрев воды в ГВС — 65 °C.

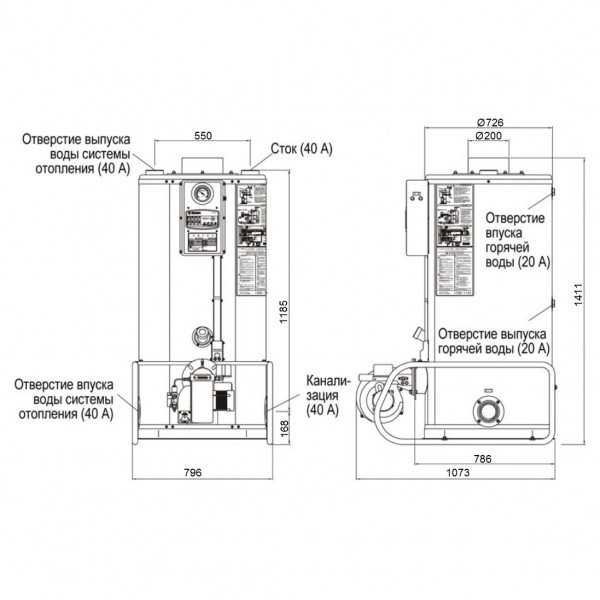

LST 30 KG и другие напольные модели

Бренд представляет линейку напольных котлов из четырех серий — LST, LFA, GA, GST мощностью 13-60, 13-40, 11-35 и 35-60 кВт соответственно. Каждый из представленных образцов – универсальный напольный аппарат, способный работать как природном газе, так и на дизтопливе. Напольные версии, ничуть не меньше настенных насыщены автоматикой. Для примера – характеристики LST 30 KG:

90% КПД.
Вес – 45 кг.
30 кВт.
Отапливаемая площадь – 300 м².
Автоподжиг.
Энергозависимый.

Проверка давления газа

Для проверки давления газа, понадобится микроманометр. Включим его, а далее нажимаем кнопку «0», откалибровать. Под котлом на патрубке газового клапана, находится штуцер, для проверки давления газа на входе. Используя крестообразную отвертку, необходимо выкрутить винт данного пробоотборника и снять его. Подсоединим к нему силиконовый патрубок микроманометра. Открыв кран подачи газа, если видим, что давление водяного столбика в пределах нормы, то закрываем кран подачи газа. Отсоединить патрубок микроманометра и обязательно закрутить на место винт

После того как винт закручен, крайне важно проверить герметичность данного соединения

Газовый клапан котла Navien

Сервисные службы для этих целей используют детектор утечки газа. Его необходимо включить и подождать 40 секунд для того, чтобы он вышел на необходимый режим работы. Оборудование издаст характерный сигнал, когда будет готово к эксплуатации. После того как детектор вышел на рабочий режим, можно приступить к проверке наличия утечек газа. Для этого нужно выполнить следующий порядок действий:

открыть кран подачи газа,
поднести детектор к нужному месту,
убедиться в отсутствии утечки,
закрыть кран подачи газа.

Теперь можно выключить детектор утечки газа.

Далеко не у всех есть микроманометры. Поэтому можно просто убедиться в наличии газа в трубопроводе, чтобы исключить данную причину ошибки.

Гидравлическая схема

Схема работы газовых конвекционных котлов показывает, как должен работать такой аппарат. Вода с помощью насоса поступает в теплообменник, проходя через датчик нагрева. Если ее температура ниже установленной в настройках, газовый клапан подает газ на горелку и трансформатор розжига с помощью электродов производит искру.

Тепловая энергия, выработанная от горения, передается теплообменнику и отопительной жидкости, которая уже разносится по радиаторам в доме. В режиме приоритета горячего водоснабжения трехходовой клапан переключается, и теплоноситель перенаправляется во вторичный теплообменник.

Рассмотрим, как работает жидкотопливный аппарат. Вот поэтапное описание его гидравлической схемы:

Горючее поступает в горелку, там оно фильтруется, предварительно нагревается и подается на форсунку.
С помощью форсунки топливо распыляется в камеру сгорания и там загорается за счет искры от трансформатора розжига.
Тепло, выработанное от горения, передается стенкам камеры сгорания и дымовых труб, от которых греется теплоноситель.
Теплообменник котла Навьен
Нагретая жидкость передает энергию трубчатому вторичному теплообменнику, по которому протекает чистая бытовая вода.

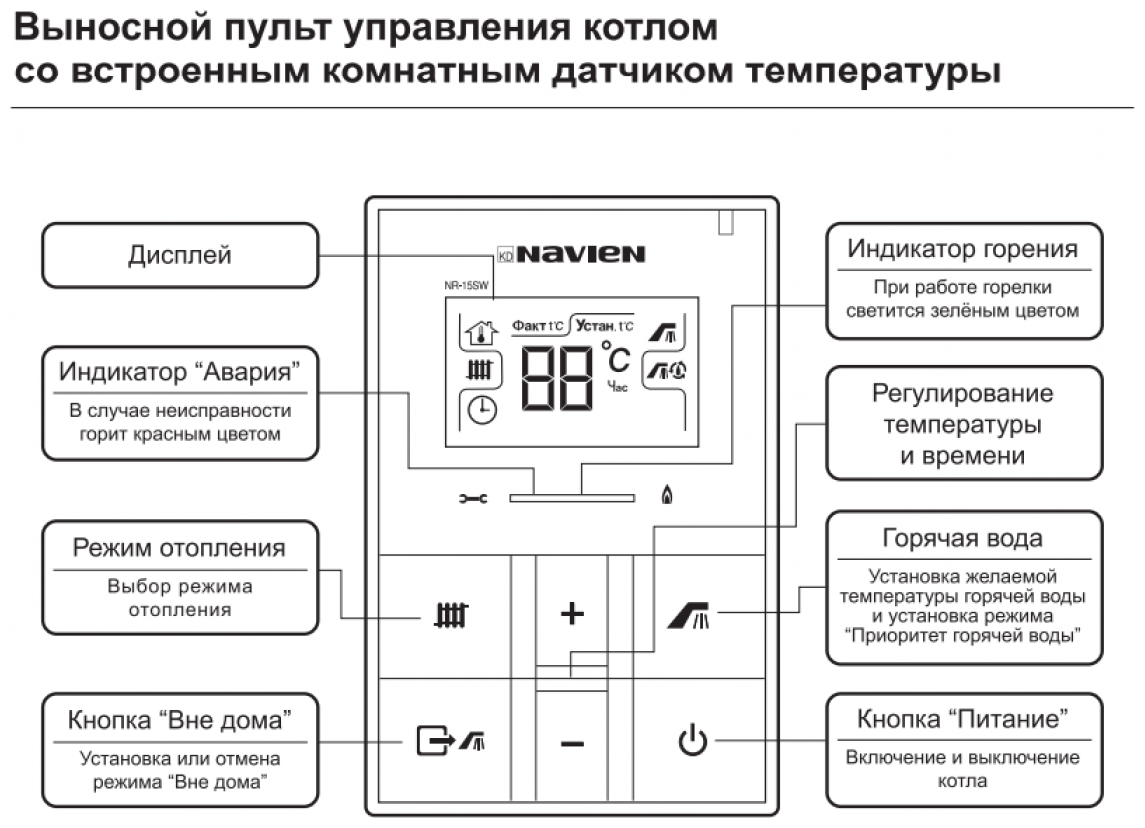

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.

Настройка отопления

Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.

Настенные газовые котлы Navien – модельный ряд, плюсы и минусы

Как работают и какие преимущества газовых котлов «Navien Ace»

Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.

Отопление с регулировкой температуры воздуха

Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».

При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.

Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.

Настройка температуры горячей воды

Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.

Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».

Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.

Режим «Вне дома»

Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.

Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.

Особенности конструкции и принцип работы

Двухконтурные котлы Navien работают по стандартной для такого типа оборудования схеме. Теплообменники агрегата нагреваются за счет поглощения тепла, вырабатываемого при сжигании газа. Циркуляция воды и теплоносителя осуществляется с помощью насоса, встроенного в систему котла.

В камеру сгорания воздух подается принудительным способом через вентиляционную систему встроенного типа. Она забирает кислород через дымоход, монтируемый в модели с закрытой топкой.

Для увеличения продолжительности эксплуатации настенные котлы navien производятся из нержавеющей стали. Она надежно защищена от коррозии и выдерживает длительные термические нагрузки, а также резкие термические удары.

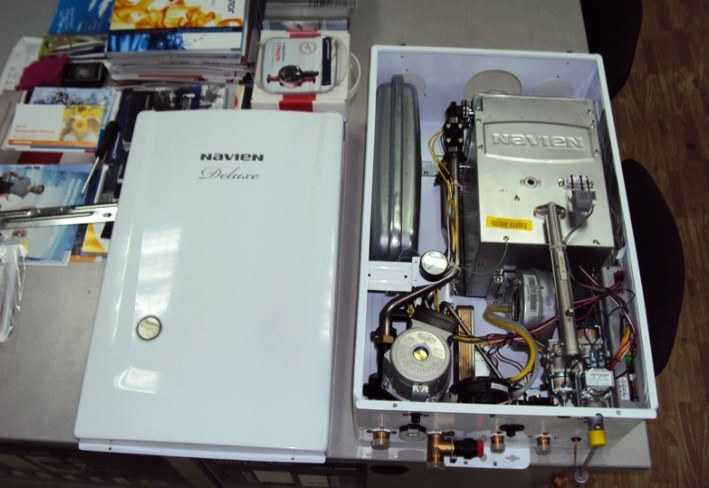

Конструкция котла

Конечно же, стоимость двухконтурных агрегатов существенно выше, чем цена одноконтурного прибора. Но не стоит забывать, что с помощью котла Навиен обеспечивается не только отопление в помещении, но еще и подача горячей воды.

Настенное устройство включает в себя следующие элементы:

Корпус.
Циркуляционный насос.
Горелку.
Теплообменник.

Схема подключения такого агрегата предельно проста — во время установки настенного котла вполне достаточно просто подсоединить все трубы к смонтированным смесителям, а затем подвести их к входу в систему отопления.

Все современные модели Навиен отличаются между собой устройством горелки. Если это приборы открытого типа, то они предусматривают обязательное подведение дымохода, функционирующего по принципу естественной тяги. Для горелки кислород забирается непосредственно из помещения, в котором расположен настенный котел. Поэтому владельцу придется обеспечить бесперебойный приток свежего воздуха.

Конструкция с закрытой горелкой предусматривает наличие коаксиального дымохода, через который подается кислород, а также выводятся продукты сгорания. Такой тип системы активируется путем создания принудительной тяги через вентиляционное отверстие между двумя трубами коаксиального дымохода, который выводится через стену на улицу. При этом конструкция располагается на высоте самого котла примерно в полутора метрах от уровня пола, что экономичнее по сравнению с дымоходом с естественной тягой.

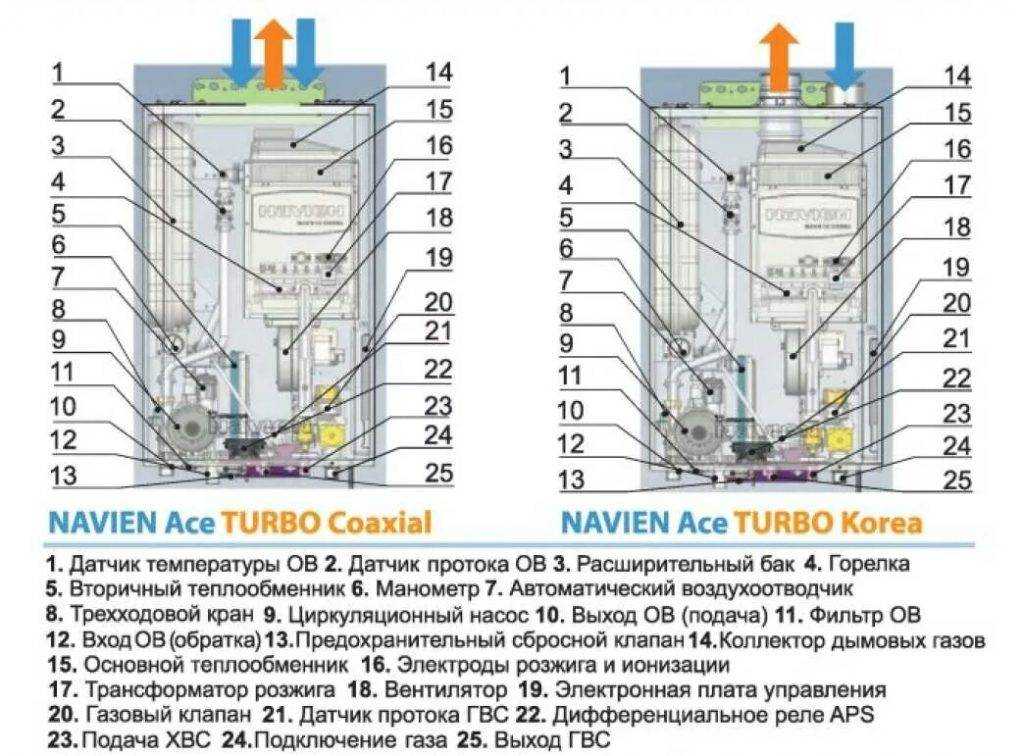

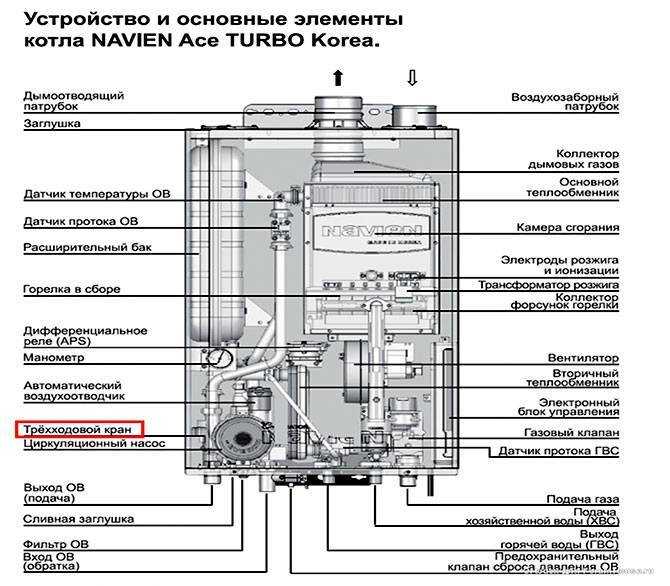

Устройство и принцип функционирования

В конструкцию отопительного газового котла Навьен входит большое количество различных деталей и узлов. Именно поэтому, осуществляя выбор конкретной модели, следует узнать ее устройство и принцип работы.

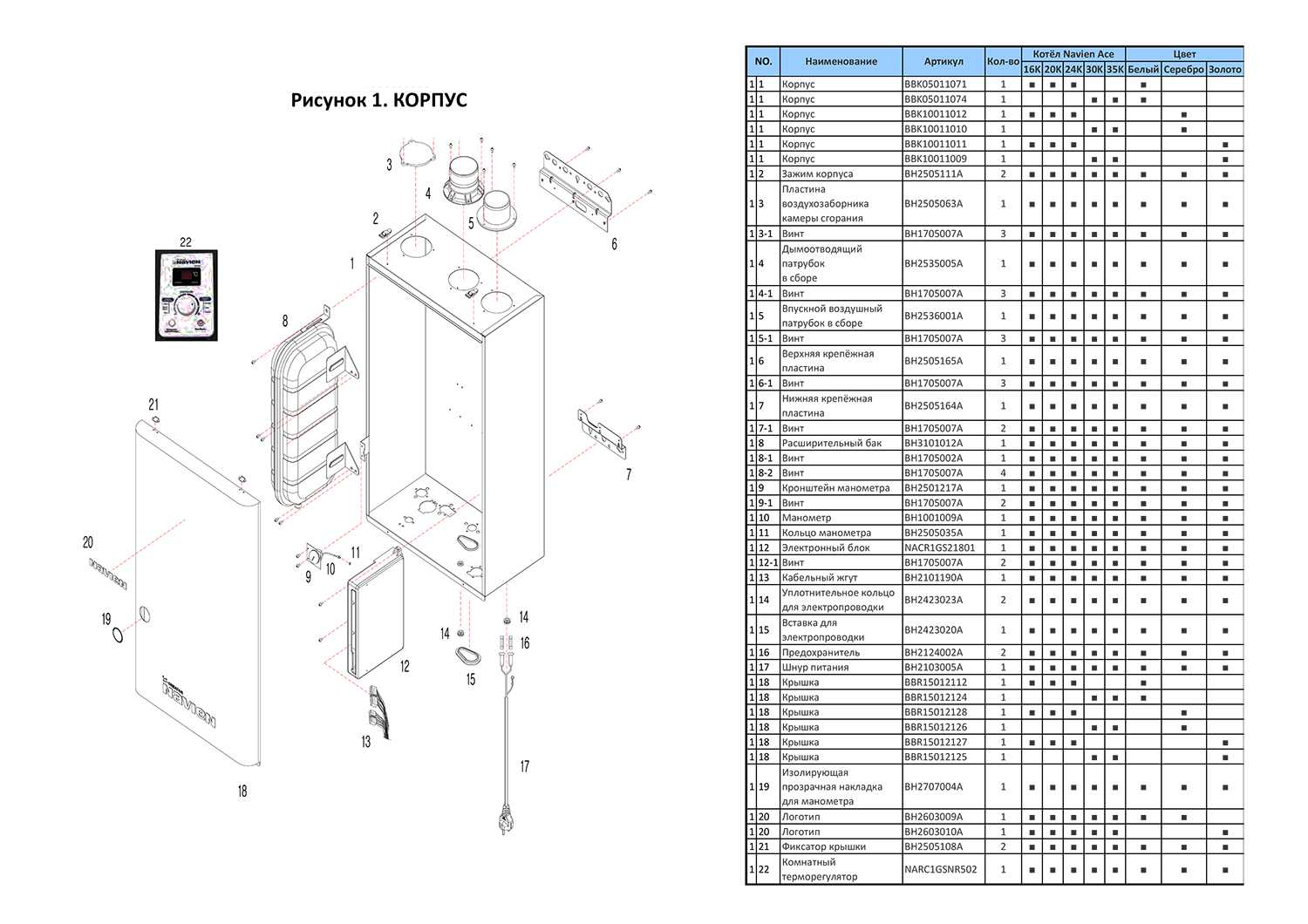

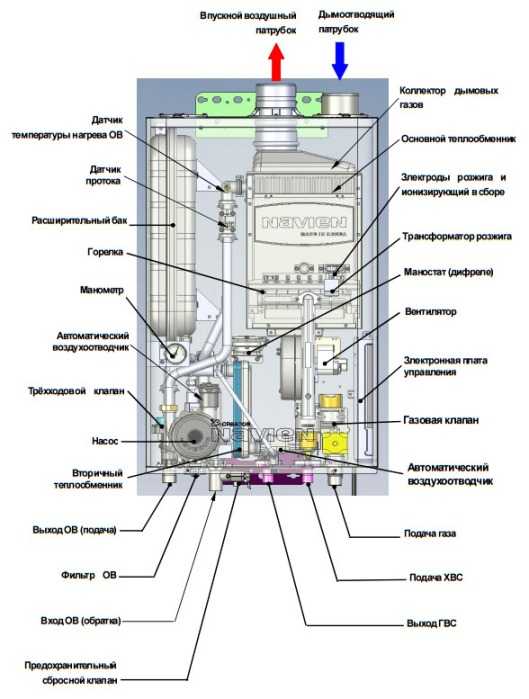

Устройство котла Навьен Делюкс

Отопительные приборы, выпускаемые южнокорейским производителем, практически ничем не отличаются от итальянских, немецких и других европейских аналогов, в комплектацию которых входят уникальные компоненты. В продаже имеется настенный и напольный газовый котел Навьен. Рассмотрим основные элементы, которых входят в конструкцию прибора:

Корпус, который выполнен из двух частей. На задней стенке размещены детали для установки и фиксации составляющих устройства, а также монтажные отверстия для крепления к стене. Передняя крышка выступает в роли защитного кожуха. На ней находится окно под манометр и элементы управления оборудованием.
Водяной контур. Составными элементами данного узла являются несколько патрубков: для подачи холодной воды, выход отопительной жидкости из котла на подачу системы отопления, вход обратки с контура отопления, выход для подключения горячего трубопровода. Разводка водной магистрали внутри устройства изготавливается из нержавеющей стали. Имеется циркуляционный бачок, который обеспечивает беспрепятственное движение отопительной жидкости к водяному контуру. Компенсация избыточного давления осуществляется при помощи мембранного расширительного бака.
Камера сгорания. Сюда входят: горелка, электроды для розжига и ионизации, которые подсоединяются к трансформатору поджига, коллектор форсунок горелки и непосредственно сам корпус камеры.
Теплообменник, у двухконтурных агрегатов их два. Один служит для нагрева теплоносителя, циркулирующего по контуру отопления — основной. Другой обеспечивает дом горячей водой — вторичный. Первый находится непосредственно перед камерой сгорания, другой расположен в нижней части агрегата. Материал изготовления обоих теплообменников — нержавейка.
Управление. Отопительные приборы Навьен имеют электронную систему управления.
Защита. В конструкцию входят датчики для контроля температуры и протока отопительной жидкости, протока ГВС. Также в комплектацию входит автоматический воздухоотводчик, предохранительный клапан для аварийного сброса отопительной жидкости.

Принцип функционирования оборудования идентичен всем аналогам. Посредством системы управления выбирается нужный температурный режим для контура отопления и горячей воды. В основном теплообменнике осуществляется нагрев теплоносителя.

Циркуляционный насос обеспечивает его движение по внутреннему трубопроводу к змеевику, который обеспечивает нагрев для горячего трубопровода и затем в отопительную систему.
