Укладка электрического теплого пола под плитку своими руками

Укладка и подключение

Можно надрезать сетку, чтобы покрыть всю площадь, но кабель резать нельзя Правильный подход к монтажу предполагает использование качественных материалов и грамотное размещение элементов. Нельзя укладывать нагреватели под корпусную мебель и бытовую технику. Отсутствие циркуляции воздуха приводит к перегреву и перегоранию кабеля.

Для работы потребуется:

• рулетка, уровень;
• болгарка или плиткорез, мощная дрель или перфоратор с миксером;
• киянка;
• зубчатый шпатель, резиновый шпатель;
• клей для плитки, затирка для швов;
• пластиковые крестики;
• губка;
• емкость для замешивания раствора.

Если стяжка потрескалась, ее необходимо затереть перед укладкой теплых матов Укладка матов теплого пола проводится в такой последовательности:

1. Проверка состояния стяжки. При наличии трещин, отверстий, сколов, проводится их заделывание и выравнивание цементным раствором.
2. Обработка несущей поверхности грунтовкой. Это укрепит поверхность материала и улучшит его адгезию.
3. Обустройство теплоизоляции. Для этого берется плотный и жесткий пенополистирол, отделанный с лицевой стороны фольгой.
4. Составляется схема укладки. Делаются штробы для прокладки кабеля и отверстие для установки терморегулятора. Термоматы должны быть на расстоянии от 10 см от стены и от 15 см от батарей отопления.

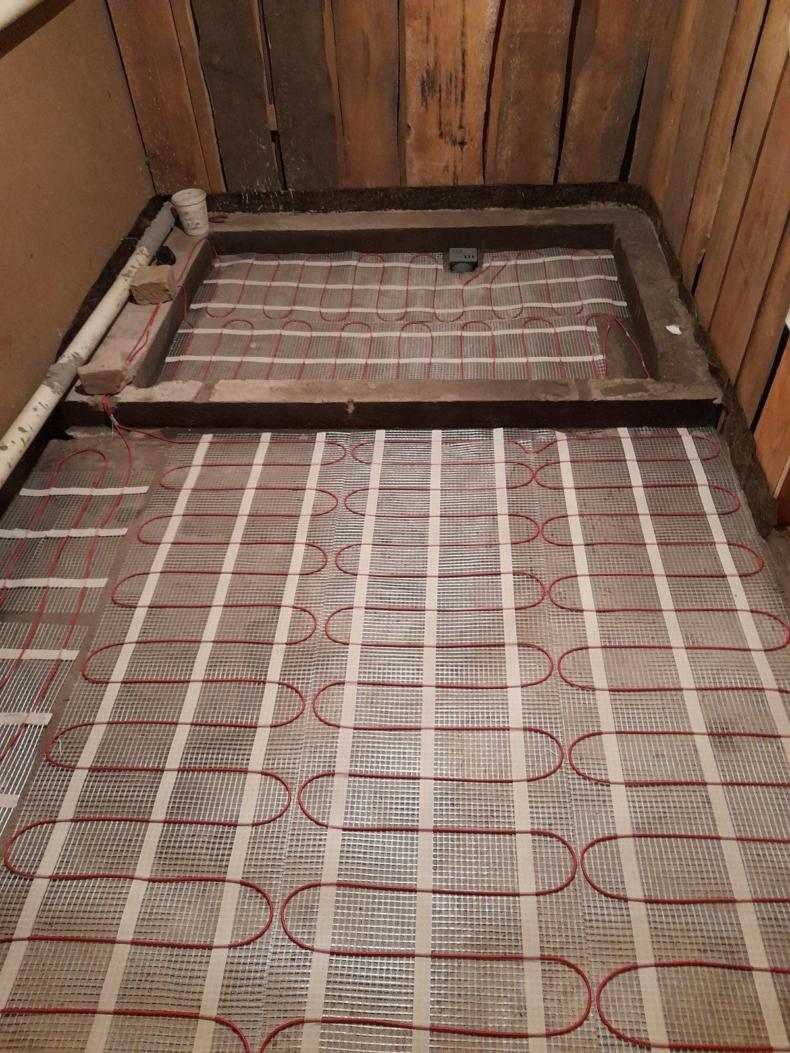

5. Раскладка матов, проведение их раскройки. Делать это нужно по сетке, не затрагивая провода.
6. Приклеивание изделий к основанию. Если сетка снизу, кабель утапливается на всю свою толщину в раствор. Когда провода сверху, приклеивание производится точечно. Все дальнейшие действия проводятся после полного высыхания клея.
7. Подключение проводов к терморегулятору и к сети, проверка работоспособности конструкции. Это лучше сделать перед установкой финишной отделки, так как потом что-либо исправить будет невозможно.
8. Замешивание термостойкого клея и покрытие им поверхности нагревательных элементов, чтобы их не повредить во время укладки плитки, когда на изделия будет оказываться сильное давление и присутствовать риск падения тяжелых, острых предметов.
9. Составление схемы укладки плитки. При необходимости можно разложить ее по узорам и провести маркировку. После этого чертеж переносится на основание.
10. Обработка поверхности пропиткой глубокого проникновения. Лучше сделать не менее двух нанесений, чтобы обеспечить качественную подготовку.
11. Замешивание клеящего состава. Он наносится зубчатым шпателем на тыльную часть плитки, которая затем прижимается к полу в соответствии с разметкой. Керамика укладывается рядами, начиная от дальней стены. Горизонталь и равнение контролируются уровнем и пластиковыми крестиками.
12. Затирка швов. Предварительно они расчищаются и обрабатываются грунтовкой. Раствор вдавливается в проемы так, чтобы заполнил их полностью. Излишки затирки убираются и используются снова.
13. После высыхания плитка отмывается мягкой тканью.

Затирка швов

Для начала насыпьте пару ложек затирки на пол в углу и распределите затирку по швам.

Кроме того:

• Смешайте затирку до консистенции картофельного пюре. Добавление дополнительной жидкости облегчает работу с затиркой, но ослабляет ее.
• Не просто распределяйте раствор по швам; нажмите сильно, чтобы упаковать его в суставы. Если Вы делаете это правильно, Ваше предплечье получит хорошую тренировку.
• Независимо от того, заполняете ли Вы швы или удаляете излишки затирки, всегда нажимайте терку по диагонали на плитку.
• Соскоблите излишки, чтобы плитка оставалась как можно более чистой. Чем меньше раствора Вы оставите на плитке, тем легче будет уборка.
• Когда вы закончите, накройте ведро с раствором полиэтиленовым пакетом и поставьте его в прохладное место, чтобы замедлить процесс затвердевания. Во время уборки Вы можете найти места, которые требуют дополнительной обработки.

Укладка тёплого пола

Если вы купили не готовые маты, а отдельный нагревательный кабель, то перед тем, как сделать теплый пол под плитку, вам придётся закрепить его на специальной ленте. Крепите кабель к ленте с помощью специального монтажного скотча зигзагообразно, делая промежутки витков в 25 см.

Данная лента нужна не только для того, чтобы было проще укладывать кабель, но и для защиты его от различных перегибов, также это позволяет сохранить все размеры при заливке.

Теперь вы должны уложить ленту или готовый мат на пол. Делается это интуитивно и просто, но стоит сказать о поворотах ленты. Здесь вам придётся разрезать её, не повредив нагревающий кабель, что тоже довольно просто.

Выше мы также упоминали об инфракрасных тёплых полах. Под плитку они крепятся точно также, поэтому говорить о них отдельно нет никакого смысла.

Электрический теплый пол – преимущества и недостатки

Плюсы:

возможность использовать как в качестве основного, так и в
качестве дополнительного источника обогрева жилья;

равномерное нагревание всей площади помещения;

неограниченность мест установки. Доступность для монтажа,
как в жилых комнатах, так и в офисах;

сочетаемость с большинством напольных покрытий
(ламинированная доска, керамическая плитка, линолеум);

возможность регулировки температурного режима – как по всей
квартире, так и отдельно по каждой комнате. Время включения/выключение системы
также задается по усмотрению пользователей;

отсутствие необходимости установки дополнительного
оборудования (как, например, в случае с водяным теплым полом);

сравнительно простая технология монтажа;

эстетичность. Система монтируется под чистовым полом, это
исключает любые ограничения при проектировании доступного пространства;

длительный срок эксплуатации.

Минусы:

значительная стоимость использования системы. Такой тип
отопления сложно назвать экономным;

опасность поражения электрическим током. Что выдвигает
особые требования к расчету и укладке нагревательного элемента во всех
помещениях, и в частности в санузле;

наличие электромагнитного поля, создаваемого нагревательным
элементом (кабелем);

исключается использование натурального деревянного
напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под
воздействием перепадов температур древесина будет рассыхаться, как следствие,
появляются трещины и скрипы пола;

уменьшение высоты помещения за счет обустройства чернового
пола с системой обогрева;

дополнительные требования к мощности существующей
электропроводки.

Профессионалы и пользователи, установившие самостоятельно
электрический теплый пол, отмечают, что соблюдение требований к укладке и
грамотное проектирование позволяют нивелировать большинство из перечисленных
минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

климатическая зона, в которой построен дом (частный или
многоквартирный);

объем помещения (площадь);

тип пола (вид напольного покрытия);

уровень теплоизоляции помещения (степень утомлённости);

состояние теплого контура (окна, двери) и уровень
теплопотерь через них;

назначение помещения (жилая комната, промышленный объект);

цель и период эксплуатации. Используется ли электрический
пол в качестве основной или дополнительной системы отопления. Постоянно или
периодически;

степень восприятия тепла проживающими в помещении людьми.

Виды теплых полов

Кабельный

Здесь кабель выступает в роли источника тепла ТП, для длительной эффективной работы важно приобретать провода с повышенным сопротивлением

Для создания кабельного ТП применяются 3 типа кабеля:

Достоинства:

• Подходит для частных домов и многоквартирных строений;
• Средний срок эксплуатации – 8-10 лет;
• Под такой ТП не нужно делать большую бетонную стяжку, хватит и 25-30 миллиметров;
• Кабельный теплый пол обладает высокой мощностью, поэтому он может быть использован как источник обогрева всего помещения или даже квартиры;

Недостатки:

Если на полу установлена массивная мебель, то одножильный кабель может перегреваться, а это существенно снижает срок службы ТП.

Инфракрасная пленка

ИК-системы функционируют благодаря передающемуся ЭМ-импульсу от пленки, который трансформирует этот вид энергии в тепло и греют твердую поверхность.

Достоинства:

• Можно создать обогрев некоторых участков пола (локальные места, где жильцы пребывают больше всего);
• Стоимость ИК-пленки намного меньше кабельного или водяного ТП;
• Быстрый нагрев пола;
• Возможность установки своими руками;
• Если параллельно подключить ИК-пленку, то можно будет произвести ремонт отдельной части пола без демонтажа всего напольного покрытия;
• Срок службы минимум 20 лет;
• Такой тип ТП не представляет опасности для здоровья человека.

Недостатки:

• Для монтажа плитки понадобится сделать промежуточный слой, для этого подойдет фанера или плита ОСБ;
• ИК-полы потребляют много электроэнергии;
• Если сделать перестановку мебели в помещении, то нарушится режим обогрева.

Водяной теплый пол

Такой вариант состоит из системы труб, по трубам перемещается нагретая вода, иногда в качестве теплоносителя в систему заливается антифриз.

Достоинства:

• Небольшие расходы на поддержание температуры пола (если сопоставлять с остальными видами ТП);
• Смонтировать можно в любом помещении;
• Нет отрицательного воздействия на здоровье людей;
• Срок службы не менее полувека.

Недостатки:

• Водяной ТП можно монтировать исключительно в частных домах;
• Если вы намерены подключать систему к автономному котлу, то для него придется обустроить изолированное от жилой площади помещение;
• Если теплый пол этого типа устанавливается в деревянном доме, то нужно будет обязательно усилить основание. Так как после монтажа труб и бетонной стяжки с плиткой сильно возрастает нагрузка на основание;
• Если система водяного ТП повреждается, то потребуется ее полный демонтаж, так как частично отремонтировать пол никак не получится;
• Нет возможности плавно корректировать температуру ТП;
• Нагрев основания будет неравномерным, так как температура воды на входе и выходе из котла существенно различается;
• Снижается общая высота помещения, так как толщина бетонной тяжки начинается от 10 см;
• Укладка такого ТП самостоятельно — очень сложная работа, поэтому доверять ее следует квалифицированному монтажнику.

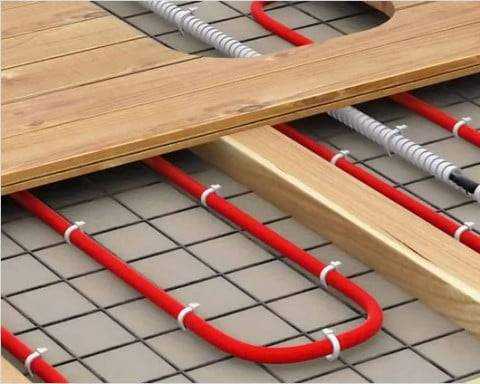

Кабельный пол

Если разбирать какие лучше электрические теплые полы, то наиболее оптимальным видом электрического пола считается кабельный тип. Он идеально подходит для лоджий, ванной комнаты, сауны, прихожей, бань.

Такой пол обладает множеством положительных черт:

Кабельный теплый пол

1. Толщина. Греющий кабель монтируется в стяжку. В соответствии с инструкцией от производителя толщина как минимум должна быть 30 — 50 мм. Маты выкладывают прямо под плитку, что сокращает высоту комнаты только на 0.5 см.
2. Возможность использования в комнатах со сложной планировкой. Использование кабеля дает возможность создать отопительную систему и при этом учесть простенки, размещение предметов мебели, а также утеплить маленькие участки комнаты, которые отличаются неровностью.
3. Легкость монтажа. Технология устройства электрического кабельного пола под плитку существенно упрощена. Можно легко сделать это самостоятельно, для чего потребуется минимум строительных инструментов. Самым простым вариантом является саморегулирующий кабель, для которого не нужно применять терморегулятор.

Принцип функционирования кабельных электрических полов в полной мере соответствуют требованиям, которые предъявляются к эффективному использованию плитки всех видов:

• Основные особенности выкладки плитки. Применение клеевых растворов позволяет сделать одновременно прочное и эластичное соединение с половой поверхностью. В итоге, если соблюдать все правила по укладке и использованию, плитка будет служить длительное время и сохранит свой изначально привлекательный внешний вид.
• Отличные показатели теплоотдачи. Система кабельных электрических полов с плиткой дает возможность обеспечения оперативного прогрева поверхности. Такой вариант позволяет долго сохранять тепло после того, как будет отключено напряжение. К тому же в данной ситуации не наблюдается перегрева кабеля.
• Безопасная эксплуатация. Часто в помещениях с высокой влажностью, таких как балконы, бани, прихожие, сауны и так далее, используют именно плитку. Нагревающий кабель обладает повышенным защитным уровнем. Правильное подключение исключает возможное поражение током.
• Небольшие затраты на устройство. Данный тип пола, работающий от электричества, монтируется с меньшими затратами. В случае ремонта на это уйдет не более недели, многое еще зависит от квалификации мастера.

Выкладка обогревательных инфракрасных полов

Инфракрасный теплый пол под кафель своими руками нельзя выкладывать под мебель без ножек. Над полом необходимо оставить зазор в 30 мм для обеспечения вентиляции.

Инфракрасный пол своими руками

С целью направления тепловой энергии вверх и минимизации электрического расхода необходимо уложить теплоотражающую изоляцию под нагревательный элемент. Для этого можно воспользоваться материалами, которые покрыты полипропиленовой либо лавсановой металлизированной пленкой. Категорически нельзя делать изоляцию из алюминиевой фольги, поскольку она через определенный период разъедается.

Затем нужно выполнить следующие действия:

• выбрать заблаговременно область монтажа терморегулятора и подвести к ней проводку;
• назначить зоны, где будет выложен теплый пол;
• провести подготовку ровного и чистого основания;
• выложить теплоотражающий слой, лучше всего сделать это на всем пространстве комнаты, чтобы поверхность была ровной;
• закрепить слой посредством скотча и произвести проклейку стыков.

Далее наступает черед монтажа инфракрасного пола. Для этого нужно развернуть на полу сверток пленки. Его можно разрезать под необходимые размеры по особым линиям либо промеж черных полос из кремния. Контакты из меди должны располагаться книзу. Затем зажимом закрепляется на полосу из меди. Первая его сторона обязана быть сверху медной полосы, а вторая — внутри.

Разрезная линия заклеивается изоляцией из битума. Когда разрез сделан не по особой линии, то изоляция должна проводиться полностью. Термопленка фиксируется посредством скотча, чтобы она не сдвигалась.

Монтаж инфракрасного пола

После того, как укладывается теплый пол под плитку, начинается этап его подключения. Терморегулятор устанавливается на стену. Рекомендуется делать это в общедоступной зоне непосредственно вблизи с выключателем либо розеткой (это проще для монтажа). Далее проводки от нагревающего элемента прокладываются к регулятору в соответствии со схемой подсоединения. Провода нужно располагать вдоль стенки, оптимально под плинтусом, в коробке из пластика либо штробе.

Под провода вырезается канавка в изолированности теплоотражающего типа, это позволит обеспечить отсутствии неровностей. Для того чтобы подсоединить провод к зажиму на нагревающем мате, следует отрезать изолирование на краешке. Вмонтировать его следует в контактный зажим посредством пассатижей. Нужно обязательно убедиться в хорошей фиксации. В том месте, где подсоединяется провод, наклеивается квадрат из битумной изоляции. Нужен обязательно запас понизу и поверху.

Другие края проводков подсоединяются к регулятору, схематичность зависит от определенной модели и написана в руководстве. Температурный выносной датчик устанавливается и подсоединяется к регулятору. Головка ставится внизу черной полосы из кремния при помощи изоляции из битума. В зоне установки следует сделать вырез в изолировании отражающего типа для избегания формирования бугра.

Когда нет опыта в электромонтаже, то подсоединение терморегулятора к электрической сети следует доверить специалисту. Стоит отметить, что инфракрасный обогревающий пол больше 2 кВт лучше всего подсоединять через индивидуальный автомат.

После того как подсоединение сделано, проверяются все нагревательные полосы на работоспособность при температуре не больше 30С. Затем выкладывается гидроизоляция из полиэтилена, чтобы обеспечить дополнительную защиту. После этого делается укладка плитки на теплый пол.

Варианты для установки системы

Электро теплый пол: разновидности и классификация

На современно рынке представлены несколько различных технологий, которые позволяют эффективно подогревать пол. В зависимости от используемого для нагревания элемента, выделяют следующие виды:

1. Кабельные.
2. Инфракрасные (пленочные).
3. Нагревательные маты.

Каждый из этих способов является достаточно безопасным, чтобы быть использованным в жилых помещениях. Кроме того, эти современные технологии имеют довольно длительных эксплуатационный срок (до 20 лет). Все варианты призваны снизить расход электроэнергии, и могут быть использованы как в качестве основного, так и в качестве дополнительного источника тепла. Так что даже в случае установки теплого пола в ванне под плитку, экономия станет заметна сразу.

Приобрети систему теплого пола можно в комплекте со всеми необходимыми элементами

Подогрев пола под плитку с использованием нагревательных матов

Это один из самых новых способов, который получил распространение совсем недавно. Но с каждым днем его популярность возрастает, что связано с простотой монтажа и превосходными техническими характеристиками. В данном случае используется специальная кабельная система в виде нагревательного мата, которая может быть заложена в процессе монтажа нового пола или реконструкции старого.

Технология предусматривает использование специального двухжильного экранированного кабеля, толщина которого 2,5 мм. А процедура монтажа производится максимально просто: используя цементно-песчаную стяжку, нагревательный элемент заливается на поверхности основания.

Подогрев пола под плитку с использованием нагревательного кабеля

В этом случае в качестве нагревательного элемента используют специальный электрический кабель, который змейкой прокладывается на поверхности основания. При этом обязательно соблюдают определённый шаг и выполняют фиксацию при помощи лепестков монтажной ленты. Все это, включая гофротрубку и термодатчик, заливают бетонной стяжкой, толщина которой составляет 3-5 см.

При монтаже системы теплого пола под плитку важно равномерно расположить нагревательные элементы

Инфракрасный теплый пол под плитку: особенности технологии

Главное преимущество этого способа – возможность монтировать систему не только на пол, но и на стены, и даже на потолок. Нагревательный элемент этого типа изготавливают по особой технологии, что позволяет сделать теплый пол без стяжки.

Пленочный теплый пол под плитку предусматривает наличие специального покрытия, которое исключает необходимость заливания стяжки и делает процесс монтажа проще. В качестве финишного напольного покрытия, в этом случае, может быть использована не только плитка, но и любой другой строительный материал, который на сегодняшний день можно найти в продаже.

Итог: какой теплый пол лучше под плитку

Как упоминалось ранее, выбор наиболее подходящего варианта должен быть основан на изначально имеющихся данных помещения. Каждый из рассмотренных способов имеет свои преимущества и может быть использован для обустройства дома. Так, например, водяная система подогрева может быть подключена и к системе автономного, и централизованного отопления. Кроме того, этот вариант наиболее выгоден в вопросе финансовых затрат.

Преимуществом системы электрического теплого пола под плитку является возможность ее монтажа как на пол, так и на стены

Невелики расходы и на обслуживание водяной системы. Однако, далеко не всегда этот способ является лучшим. Например, лучше отказаться от такого решения в старых домах, где плиты перекрытия не рассчитаны на серьезные нагрузки, которыми чревата установка подобной системы.

Электрический обогрев проще монтируется, а также отличается более высокими показателями энергоэффективности. Поверхность покрытия нагревается быстрее, а при обеспечении должной теплоизоляции, может достаточно долго сохранять накопленное тепло.

Статья по теме:

Теплый пол под плитку: цены на различные виды оборудования

При выборе специалистов для установки теплого пола, стоит поинтересоваться отзывами пользователей, чтобы предварительно убедится в качестве работ

Как уже упоминалось, самый дешевый вариант – водяной теплый пол под плитку. Цена за м2 может начинаться от 380 рублей. Поэтому, при желании установить теплый пол в ванную, площадь которой обычно невелика, эту задачу вполне можно решить и при весьма скромном бюджете.

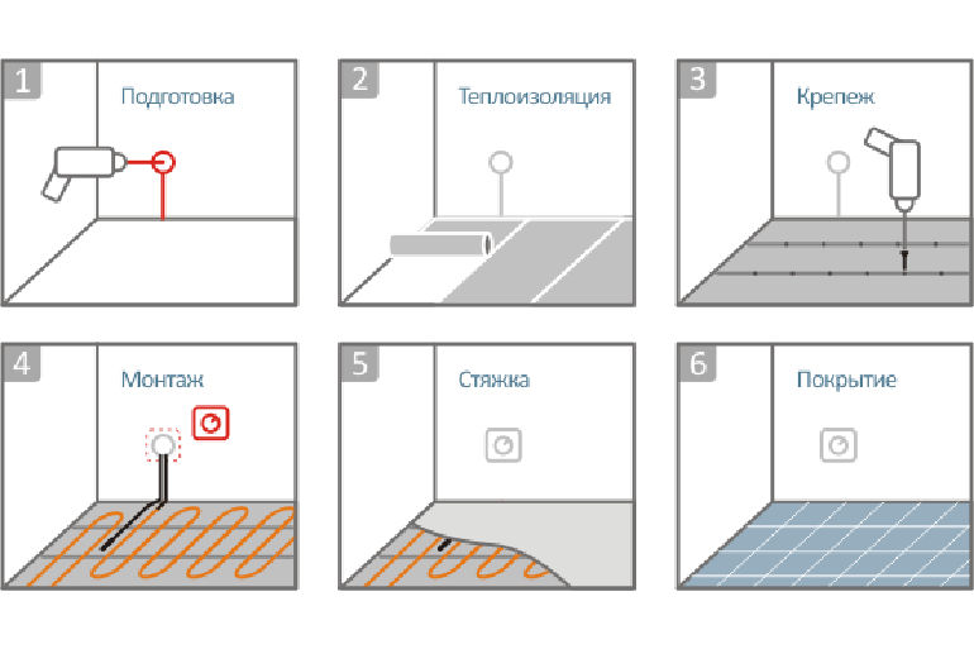

Монтаж кабельного электрического теплого пола

Укладка кабельного теплого пола предполагает:

• снятие старого напольного покрытия;
• выравнивание основания или заливку бетонной стяжки;
• укладку теплоизолирующего слоя;
• установку терморегулятора;
• монтаж кабеля;
• заливку стяжки;
• укладку финишного покрытия.

Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.

Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

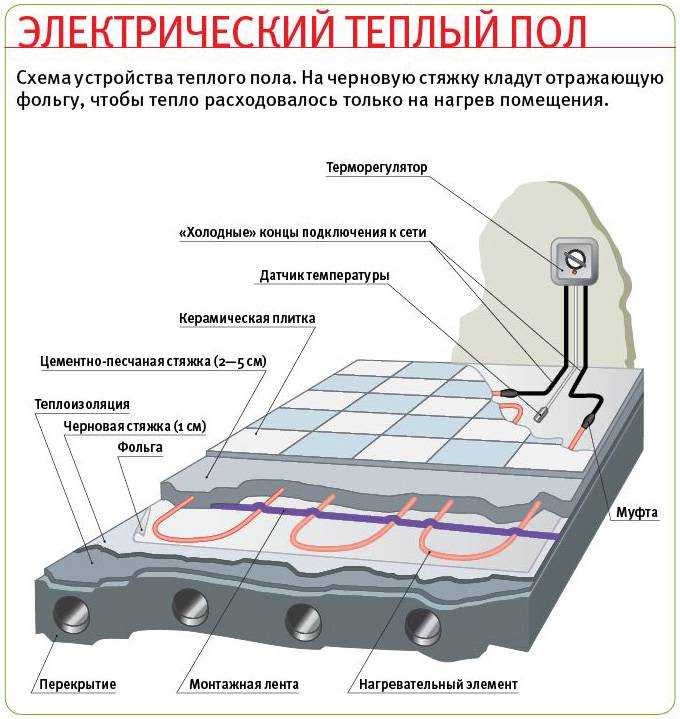

Схема укладки теплых полов

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.

От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

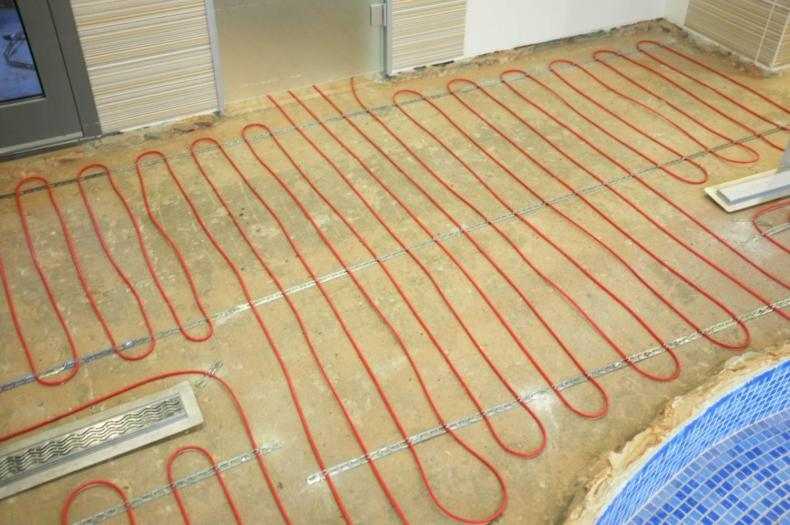

Кабель в ванной на полу

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.

После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.

Технология выполнения теплого пола под плитку своими руками

1. Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону.  При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
2. Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
3. Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
4. Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.

Монтаж терморегулятора

1. Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
2. При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
3. Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
4. После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

Кстати про подключение терморегулятора к теплому полу читайте у нас на сайте.

Монтаж обогревающего мата

1. Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
2. Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
3. Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
4. Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

Проверяем работоспособность электрики

1. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
2. Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
3. К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
4. Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

Подключение проводов к терморегулятору

1. Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
2. Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
3. Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.
4. Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

Тестируем работоспособность и приступаем к укладке плитки

До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить  комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Также советуем прочитать, про теплый пол под линолеум своими руками.

Установка термодатчика и терморегулятора, монтаж силового кабеля

Следующий шаг — монтаж гофрированной трубки и установка термодатчика. Гофрированная трубка укладывается между двумя параллельными рядами нагревательного кабеля с равномерным отступом. Длина гофрированной трубки до стены с терморегулятором должна составлять 50-60 см. Отверстие гофрированной трубки на полу обязательно закрывается либо специальной крышкой, либо заматывается изоляционной лентой. Только потом устанавливается термодатчик. В инструкции к комплекту «Теплый пол электрический» указано, что термодатчик желательно устанавливать после высыхания стяжки.

В инструкции к системе «Теплый пол» содержалась настоятельная рекомендация об установке автоматического выключателя (16 А) перед терморегулятором (для возможности полного обесточивания системы с окончанием отопительного сезона, а также в целях электробезопасности на случай сбоя электроники регулятора). Вот почему дополнительно были приобретены автоматический выключатель (16 А) и пластиковая коробка с крышкой к нему.

Если у вас розетки без заземления не забудьте его вывести. В качестве заземлителя можно использовать арматуру в стенах. Для выбора подходящего заземлителя нам потребуется цифровой мультиметр, проверить отсутствие заземления на электроприборах можно с помощью индикаторной отвертки. В нашем примере розетки были с заземлением, но после пожара в подъезде общий заземлитель выгорел, поэтому возникла необходимость в новом, была использована арматура. Для монтажа электрических проводов необходимы также круглогубцы, изоляционная лента, канцелярский нож, клеммы и кабельные наконечники.

Для установки терморегулятора потребуется вырезка круговой выемки диаметра 65 мм в стене. Если Ваши стены гипсовые, то Вам потребуется корончатое сверло по гипсокартону, подрозетник под ГПЛ и дрель (перфоратор).

Прокладка канавок для силового кабеля и термодатчика с помощью болгарки.

Для прокладки силового кабеля и гофрированной трубки в стене делаются горизонтальная и вертикальная выемки с помощью болгарки и отрезного круга.

Укладка заземления, силового кабеля, гофротрубки для термодатчика.

Укладка кабеля, предварительное подключение терморегулятора, установка термодатчика.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.

Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Особенности.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.

С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Следует заметить, что эта особенность характерна и для водяных систем.

Эксплуатация водяной системы на порядок дешевле

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить теплый электрический пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Теплоизоляция для электрического теплого пола под плитку

Этот этап может предшествовать следующему или выполняться
после него. Всё зависит от вида применяемого теплоизоляционного материала.
Выбор толщины утеплителя зависит от состояния плит перекрытия и места
установки:

толстый теплоизоляционный слой целесообразно делать над
подвалом, грунтом или неотапливаемым помещением, а также на балконе или лоджии.
Для этих целей подходит пенопласт или пенополистирол. Толстый материал разумнее
укладывать до выравнивания пола. Толщина слоя – от 20 до 100 мм;

тонкий теплоизоляционный слой укладывается на подготовленный
пол. Обычно в этих целях используют фольгированный пенофол, который укладывают
отражающей поверхностью наверх. Такая подложка сориентирует тепло в комнату.

Утеплитель укладывают на расстоянии от стены. Чем толще
утеплитель – тем больше расстояние. Так для пенополистирола оно составит 100
мм, для пенофола – 50 мм. Место примыкания утеплителя к стене проклеивают
демпферной лентой. Она призвана скомпенсировать тепловое расширение материла.
