Водоразборная колонка. как установить своими руками?

Зимний или летний водопровод

Водопроводом на даче не всегда пользуются круглый год. В некоторых случаях он нужен только от весны до осени, поэтому устраивают упрощенный летний вариант. Тратить деньги на дорогостоящую капитальную систему, когда в доме зимой никто не живет, нет смысла. Летний водопровод обеспечит полив, к нему подключают душ, используют для других хозяйственных целей. Он может быть постоянным или разборным, но в обоих случаях зимой не эксплуатируется.

Шланги применяют силиконовые или резиновые, у которых толстые стенки, армированные капроном. Пластик дешевый, но под солнцем недолговечный. Резина дороже, зато прослужит не менее 15 лет. По окончании сезона шланги отсоединяют, скручивают, выливая остатки воды, и отправляют на зимнее хранение.

Постоянный летний водопровод укладывают в неглубокие траншеи, чтобы не мешали и чтобы у кого-либо не возникало соблазна украсть. На поверхность выводят только водоразборные краны. Трудность сооружения в том, что требуется соблюдать постоянный уклон. Он идет от места подключения к самой низкой точке, где устанавливают сливной кран. Через него перед морозами сливают воду.

Обустройство зимнего водопровода сложнее

Учитывают уклон рельефа, промерзание грунта и другие факторы, которые принимают во внимание при строительстве капитальной системы водоснабжения. В этом отношении дачный вариант не отличается от того, что делается в частных домах с постоянным проживанием

Ручная водокачка своими руками: подробное описание

Первый год пользуюсь дренажным насосом на даче. Подскажите, как и где правильно хранить такой насос зимой?

Можно ли к дренажному насосу для чистой воды, находящемуся в колодце, подключить реле давления? И какой насос подойдет? Станции шумят. Вибрационные мутят воду. Вот и думай… что поставить, если воды маловато.

Вопрос от нашей читательницы Рамзии: Какой поверхностный самовсасывающий насос для полива сада приобрести, если расстояние до реки 250 метров? Насос должен находится в саду.

Садовый насос — важный агрегат в дачном быту, поскольку большинство проблем на участке связано либо с недостатком, либо с избытком воды. Последнее особенно актуально весной, когда паводок подтапливает подвалы, погреба, а порой и сам сад….

Здравствуйте! У нас на участке пробурена скважина глубиной 40 м, внизу мел, вода идет меловая. Каким насосом прокачать скважину пока она очистится? Если сразу ставить глубинный насос для водоснабжения, он забьется мелом.

Всем известно, что без воды «и не туды, и не сюды». Сегодня хочу поделиться одним из решений полива в саду и огороде.

Полив для огородника — самый важный момент. У меня полив проводится шлангом с помощью насоса. И, так как площадь большая,…

про насосы

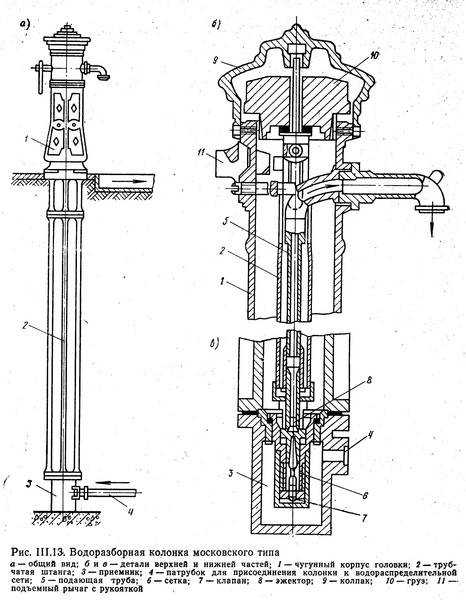

Устройство и принцип действия

Качество воды в водоразборной колонке должно соответствовать требованиям к питьевой воде, так как забор воды производится от водопроводной сети населенного пункта. Однако нужно учитывать, что при нарушениях в конструкции колонки возможно проникновение внутрь грунтовых вод через неплотности фланцевых соединений, что может отразиться на качестве воды. Поэтому воду, полученную на водоразборной колонке, следует вскипятить перед питьем.

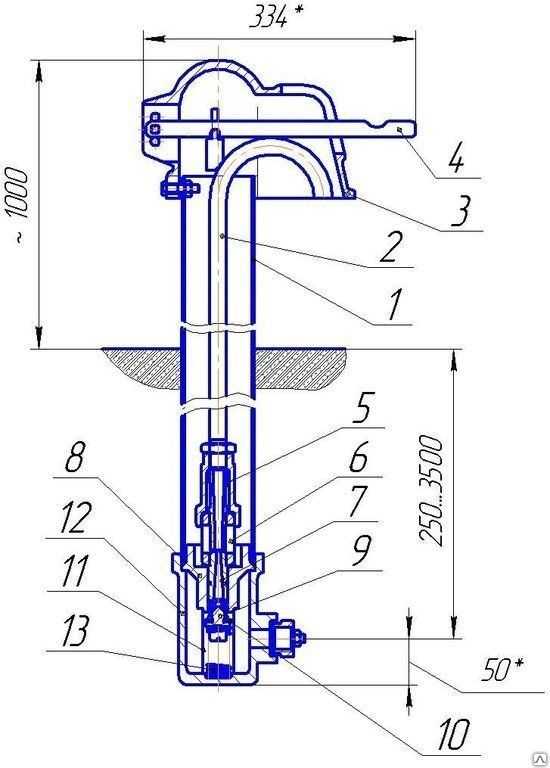

На рисунках ниже проиллюстрирован принцип работы колонки. Колонка состоит из следующих элементов:

1 – рукоятка; 2 – колпак; 3 – подающая труба; 4 – корпус; 5 – камера; 6 – эжектор; 7 – приемник; 8 – патрубок от водопроводной сети; 9 – сетка; 10 – пружина; 11 – клапан с уплотнением; 12 – отверстия

При нажатии рукоятки (1) водоразборной колонки до упора подающая трубка опускается и передвигает вниз эжектор (6), что приводит к смещению клапана (11) и сжатию пружины (10). Вода из приемника (7) через образовавшийся кольцевой зазор между клапаном и корпусом по отверстиям (12) поступает в подающую трубу и далее к потребителю. Вертикальный ход клапана составляет 16-18 мм.

Принцип действия колонки: после нажатия на рукоятку (1)

После того, как водоразбор окончен, рукоятка (1) отпускается, и она поднимается вместе со всей цепочкой — подающей трубой (3), эжектором (6) и клапаном (11) за счет пружины (10). В результате поступление воды перекрывается. Подающая труба при этом опорожняется в камеру (5) подземной части колонки.

При следующем использовании колонки вода из камеры (5) увлекается эжектором (6) через отверстие, которое есть в эжекторе, в подающую трубу (3) и, тем самым, опорожняется. За счет этого обеспечивается незамерзаемость колонки в зимний период.

Виды водоразборных колонок

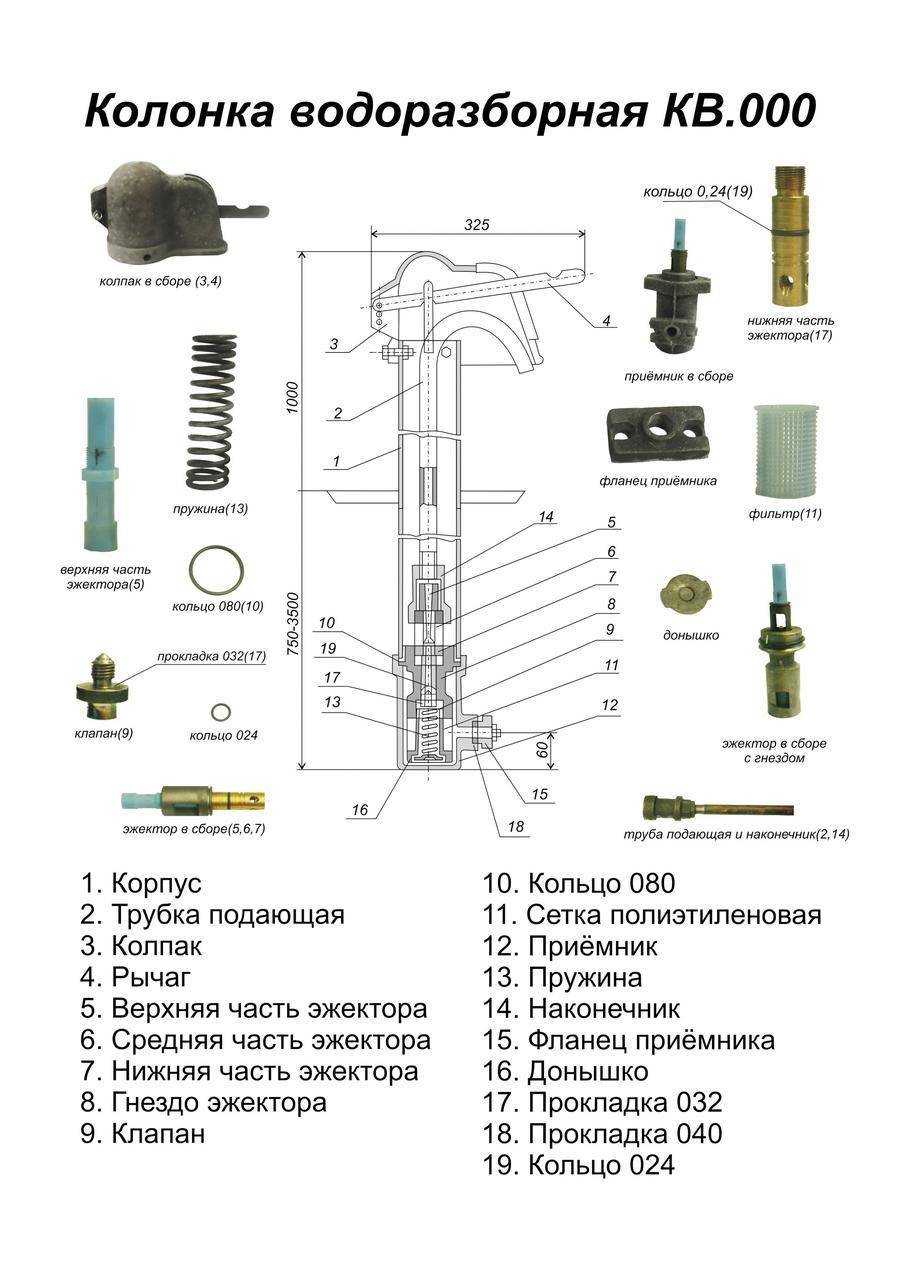

Производители предлагают два вида исполнения, которые маркируются как КВ и КВО. По техническим характеристикам оба устройства друг от друга не отличаются. Основное отличие – способ крепления приемника к корпусу прибора.

В моделях КВ крепление производится двумя болтами, которые пропускают через ушки. Одно располагается на корпусе колонки, второе на приемнике. Между двумя узлами устанавливают прокладки, обеспечивающие герметичность конструкции.

В моделях КВО крепление производится с помощью фланцев квадратной формы. Один из них приварен к корпусу, второй к приемнику. В этой конструкции используют четыре болта.

Испытание на водоотдачу водопроводных сетей

Плановое испытание водопроводной сети проводится один раз в год, в весенний период (участки определяются совместно с ГПС), а также после капитального ремонта и приема новых водопроводных сетей.

Испытание водопроводных сетей на водоотдачу отдельных участков водопроводной сети, в соответствии с «Правилами технической эксплуатации систем коммунального водоснабжения» п. 2.10.2. (б), утвержденными приказом Госстроя от 30.12.99 г. № 168, осуществляется подразделениями «Водоканал» совместно с ГПС с составлением акта.

Испытанию в первую очередь должны подвергаться участки водопроводной сети:

с пониженным давлением;
с малым диаметром труб (75; 100 мм), п.8. 46 СНиП 2.04.02-84;
тупиковые линии;
старые линии;
линии с большой протяженностью;
наиболее удаленные от насосных станций линии;
линии с большим водопотреблением;
участки у наиболее пожаровзрывоопасных производственных объектов;
вновь проложенные участки;
участки, где проводились ремонтные работы.

При проведении испытания водопроводных сетей, на территории которых находятся пожароопасные объекты и объекты с массовым пребыванием людей, необходимо учитывать расчетное количество воды для целей пожаротушения на данные объекты.

На основании выводов, отображенных в актах, «Водоканал» и подразделения ГПС, при недостатке воды разрабатывают мероприятия для обеспечения водой на тушение возможных пожаров.

Водопроводные сети испытывают в часы максимального водопотребления, например, в жилой застройке с 7 до 9 утра, на промышленных объектах при наличии хозяйственно-питьевого водопровода – в часы обеденного перерыва, при водопроводе производственно-пожарном – в зависимости от водопотребления на производственный процесс.

Методика проверки водопроводных сетей на водоотдачу состоит в том, чтобы: установить имеющийся в водопроводной сети напор и расход воды; определить, какой должен быть по нормам напор и расход воды; сравнить имеющийся напор, и сделать заключение об их соответствии.

Нормативный расход воды на наружное пожаротушение определяется на основании СНиП 2.04.02-84 п. 2.4–2.26, табл. № 5–8 или расчетного расхода воды согласно варианту оперативного плана пожаротушения.

Испытание на водоотдачу водопроводов низкого давления производить при помощи пожарных автоцистерн или оборудованной для этих целей автотехники ВКХ в следующей последовательности:

1) определяется расчетный пожарный расход воды согласно требованиям СНиП 2.04.02-84 г. для участка водопроводной сети или расчетный расход согласно варианту оперативного плана пожаротушения;

2) определяется количество АЦ для отбора от наружной сети необходимого расхода воды, например:

Qнор. = 90(л/сек), для испытания потребуется n = 90/40 = 3 насоса марки ПН-40У (округляем в большую сторону);

3) пожарные колонки устанавливаются на наиболее невыгодно расположенные гидранты и при помощи мягких рукавов соединяются с насосом (чтобы исключить откачку воды под вакуумом и тем самым предотвратить загрязнение водопровода грунтовыми водами). К напорным патрубкам насоса присоединяются рукава диаметром 66,77 мм (по одному на каждый патрубок), заканчивающиеся стволом со спрысками большого диаметра;

4) при испытании (измерении) с помощью пожарной колонки необходимо предварительно ее протарировать, т. е. определить расход воды в зависимости от показания манометра. Пожарная колонка оборудуется манометром и сливным патрубком. Данный способ применяется, как правило, на отдельных участках городской водопроводной сети.

5) определяется расход воды из стволов и подсчитывается суммарный расход воды согласно табл. 2:Таблица № 2

Диаметр насадка, мм

Напор у ствола, м

Расход воды, л/сек

3,7

4,2

4,9

5,5

7,8

9,0

10,5

11,8

10,6

12,0

14,1

16,0

13,9

15,4

18,2

20,0

17,2

19,3

22,8

25,9

22,5

25,1

29,6

33,8

31,7

35,4

41,9

Требования, предъявляемые при приеме в эксплуатацию новых источников противопожарного водоснабжения

К пожарным гидрантам:

Пожарные гидранты устанавливаются на кольцевых водопроводных сетях. Допускается установка ПГ на тупиковых линиях, при условии, что их длина не превышает 200 метров (пп. 8.16 СНиП 2.04.02-84).

Диаметр труб водопровода, на которых устанавливаются ПГ, должен быть не менее 100 мм, а максимальный – 400 мм.

Пожарные гидранты надлежит располагать вдоль автомобильных дорог на расстоянии не более 2,5 м. от края проезжей части, но не ближе 5 метров от стен зданий. Допускается располагать ПГ на проезжей части. Расстояние между ПГ не должно превышать 150 м.

Вокруг люков колодцев ПГ, расположенных на застроенных территориях без дорожных покрытий или в зеленой зоне, должны предусматриваться отмостки шириной 1 м с уклоном от люков. Отмостки должны быть выше прилегающей территории на 0,05 м

К ПГ должен быть свободный подъезд шириной не менее 3,5 м.

Для облегчения поиска ПГ при пожаре «Водоканал» обязан оборудовать ПГ указателями, отвечающими требованиям НПБ 160-97 «Цвета сигнальные. Знаки пожарной безопасности. Виды, размер, общие технические требования» табл. 3 п. 20, на которых указываются расстояния до ПГ. Указатели пожарных гидрантов, как правило, устанавливаются на фасаде ближайшего здания напротив колодца или вблизи от него на видном месте.

Расстояние от верхней части ПГ до верхней кромки люка должно быть не более 400 мм и не менее 150 мм. Техническое состояние ПГ проверяется путем установки колонки с обязательным пуском воды, при этом не должно наблюдаться подтекания воды во фланцевых соединениях гидранта.

После приема в эксплуатацию и испытания на водоотдачу ПГ составляется акт в трех экземплярах, по одному экземпляру для пожарной части, «Водоканала» и организации, проводившей работы. На основании актов пожарные гидранты ставятся на учет, вносятся изменения в план-карты районов, планшеты источников водоснабжения и списки противопожарного водоснабжения.

К пожарным водоемам (резервуарам):

Необходимость устройства и требуемый объем пожарных водоемов (ПВ) для объектов определяются по нормам расхода воды, при расчетном времени пожаротушения в соответствии с указаниями пп. 2.16–2.18 СНиП 2.04.02-84.

Количество ПВ должно быть не менее двух, при этом в каждом водоеме должен храниться половинный объем воды на пожаротушение.

Расстояние от водоемов до зданий III, IV и V степеней огнестойкости и до открытых складов сгораемых материалов должно быть не менее 30 м, до зданий I–II степеней огнестойкости – не менее 10 м; до резервуарных парков с хранением нефтепродуктов не менее 40 м.

При затруднении забора воды из ПВ, надлежит предусматривать приемные колодцы (сухие) объемом 3–5 м3, соединенных с ПВ трубой диаметром не менее 200 мм. Перед приемным колодцем на соединительном трубопроводе следует устанавливать колодец с задвижкой, штурвал которой должен быть выведен под крышку люка.

Из каждого водоема должен быть обеспечен забор воды не менее чем двумя пожарными насосами, желательно с разных сторон.

К пожарным водоемам и приемным колодцам устраиваются подъезды с площадками для разворота пожарных автомобилей, размером не менее 12×12 м.

Для надежного забора воды из естественных водоемов, имеющих крутые откосы берега, а также значительное сезонное колебание горизонтов воды устраиваются подъезды (пирсы), способные выдержать нагрузку пожарных автомобилей. Площадка подъезда (пирса) должна быть расположена не выше 5 м от уровня горизонта низких вод и выше горизонта высоких вод не менее, чем на 0,7 м и оборудовано отводными лотками для всасывающих рукавов.

Глубина воды с учетом промерзания в зимнее время должна быть не менее 1 м, в противном случае в месте забора устраивают котлован (приямок). Ширина настила площадки должна быть не менее

4,5–5 м с уклоном в сторону берега и иметь прочное боковое ограждение высотой 0,7–0,8 м. На расстоянии 1,5 м от продольного края площадки укладывается и укрепляется упорный брус сечением не менее 25×25 см.

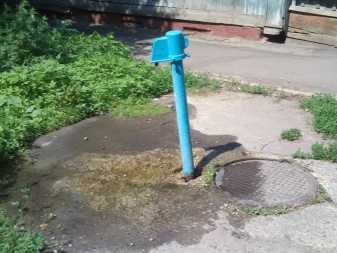

Требования к водоразборной колонке

В месте расположения водопроводного колодца проводят монтаж колонки. Если колодца нет, его рекомендуется соорудить как можно ближе к тротуару. Идеальное место – перекресток.
Охват потребителей осуществляется из расчета: одна колонка на площадь радиусом 1000 м.
Оптимально, если уличный водозабор формируется на песчаных грунтах для легкого отведения воды в землю.
Возвышенное место установки лучше, чем в низине.

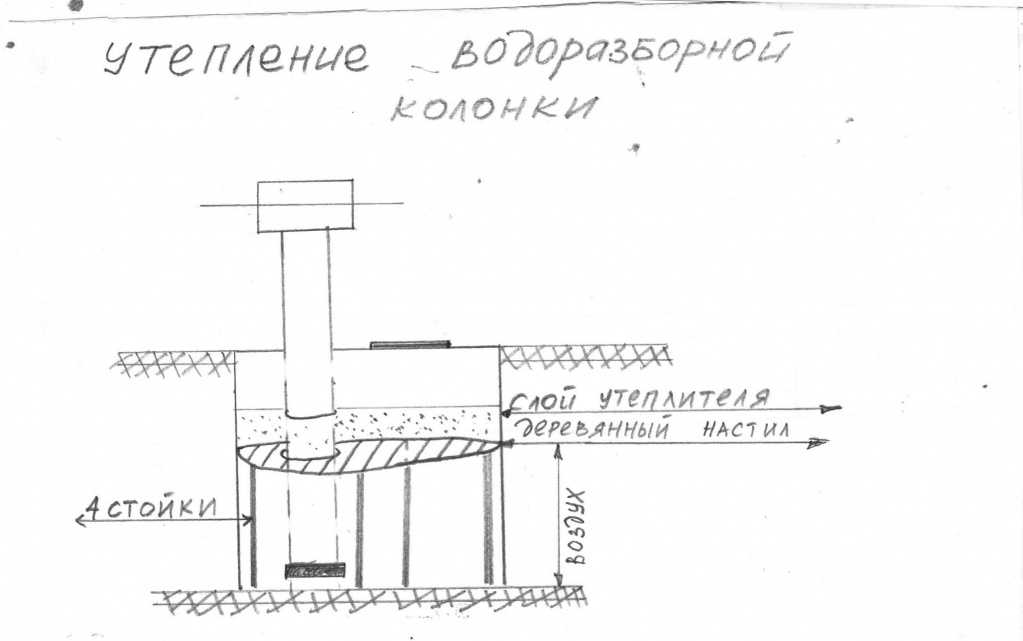

Зимой колонку лучше утеплить, потому что металлический корпус не сможет защитить воду от замерзания.
Монтаж проводят на водопроводных сетях, в которых давление не падает ниже 1 атм.

Все выполненные требования гарантируют долгосрочную и эффективную работу прибора. При этом обязательно учитывается глубина заложения водопроводных труб. На основе этого параметра выбирают модель устройства.

Требования к водоразборной колонке

Производство уличных колонок основано на государственном стандарте под номером 15150. Основные требования относятся к месту расположения устройства, а также учитывается количество потребителей.

В месте расположения водопроводного колодца проводят монтаж колонки. Если колодца нет, его рекомендуется соорудить как можно ближе к тротуару. Идеальное место – перекресток.
Охват потребителей осуществляется из расчета: одна колонка на площадь радиусом 1000 м.
Оптимально, если уличный водозабор формируется на песчаных грунтах для легкого отведения воды в землю.
Возвышенное место установки лучше, чем в низине.
Зимой колонку лучше утеплить, потому что металлический корпус не сможет защитить воду от замерзания.
Монтаж проводят на водопроводных сетях, в которых давление не падает ниже 1 атм.

Требования

Для монтажа и эксплуатации водоразборной уличной конструкции предъявляются определенные требования:

размещать колонку целесообразнее всего на придорожном пешеходном перекрестке или в границах тротуарной части;
для обслуживания и ремонта колонки необходим свободный доступ, поэтому вокруг конструкции не должно быть никаких иных сооружений в радиусе не менее 100 метров;
значительно способствовать тому, чтобы колонка не замерзала в зимнее время, будет размещение ее на пригорке или естественной возвышенности – это дает возможность остаточной воде самостоятельно сливаться в водоразборный колодец;
расположить конструкцию относительно центральной сети водоснабжения можно, используя уличную ветку водопровода, на отводах от центральной магистрали либо на кольцевых линиях;
если для монтажа конструкции выбирается тупиковая ветвь водопроводной сети, то целесообразность ее подключения будет оправдана только в случае, если водоразбор из колонки будет большим и регулярным, в противном случае конструкция может замерзнуть в зимний период.

Во время следующего пользования колонкой эта порция ранее слитой воды первой попадает через эжекторный механизм к следующему потребителю.

Контроль и организация проверок противопожарного водоснабжения

Для качественного изучения и контроля за состоянием противопожарного водоснабжения район выезда части (объекта) разбивается на участки. Водоснабжение этих участков закрепляется за караулами сроком не более 2-х лет.

В караулах приказом по части назначаются лица ответственные за противопожарное водоснабжение района выезда. Закрепление участков по проверке противопожарного водоснабжения за караулами оформляется приказом. Ответственные лица, ежегодно при подведении итогов по результатам боевой подготовки сдают зачеты на знание противопожарного водоснабжения.

Ответственность за состояние объектового противопожарного водоснабжения возлагается на инспекторский состав ГПН, закрепленный за данными объектами.

Результаты проверок № 1, 2 заносятся в журналы проверки противопожарного водоснабжения и список источников водоснабжения на ПСЧ.

Результаты проверки № 2 оформляются в сводном акте, составленном в трех экземплярах: представителю пожарной части, представителю ВКХ «Водоканала» и в СПТ ЦУС.

Сведения о состоянии противопожарного водоснабжения охраняемого района ежемесячно представляются в СПТ ЦУС.

По результатам весенней (осенней) проверки корректируются список источников водоснабжения на ПСЧ в планшетах водоснабжения и список безводных участков.

По результатам проверок противопожарного водоснабжения оформляются предписания на руководителей «Водоканала» (объектов), копии предписаний предоставляются в СПТ ЦУС. В случае невыполнения предписания в установленные сроки к вышеуказанным руководителям применяют административную практику.

По результатам весенней и осенней проверок противопожарного водоснабжения составляется письмо главе администрации района, в котором отражаются недостатки противопожарного водоснабжения и ставятся вопросы о скорейшем их устранении.

По итогам проверки № 2 разрабатывается график ремонта, замены ПГ с учетом важности места расположения ПГ требующих ремонта и технических возможностей «Водоканала», которые утверждаются в администрации района, сроки определяются только в летнее время и не более одного месяца. Учет работы и заявок на ремонт источников водоснабжения ведется в журнале на ПСЧ

Учет работы и заявок на ремонт источников водоснабжения ведется в журнале на ПСЧ.

Проверка объектового водоснабжения проводится аналогично проверке городского водоснабжения в присутствии представителя объекта и инспектора, за которым закреплен объект, либо инспектором лично.

Акты проверки участков водопровода на водоотдачу хранятся в наблюдательном деле противопожарного водоснабжения района выезда, копии направляются в СПТ.

Методика испытаний внутреннего противопожарного водопровода

Стандартной методики проверки внутренних противопожарных водопроводов на водоотдачу не существует. ФГУ ВНИИПО МЧС России

(Л. Мешман и др.) разработаны рекомендации такой проверки по одному измеряемому параметру – давлению у клапана пожарного крана или у пожарного ствола («Пожарное дело», 2005, № 5, с. 42–43).

Для измерения давления может использоваться размещаемая между пожарным краном и стволом вставка с манометром, оборудованная головками ГМВ. Давление, измеренное у пожарного ствола должно быть не менее давления у пожарного крана, приведенного в табл. 3 прил. 2. При измерении давления у пожарного крана давление у ствола вычисляется с учетом потерь по длине рукава. При измерении давления струю из пожарного ствола можно направить на улицу или, если это по каким-либо причинам недопустимо, в специальный бак вместимостью до 100 л.

Проверка внутренних противопожарных водопроводов на водоотдачу должна проводиться по каждому стояку на «диктующем» пожарном кране. При испытаниях одновременно должно быть включено такое количество пожарных стволов, которое регламентировано СНиП 2.04.01-85*. Все эти одновременно работающие стволы являются «диктующими». Испытания должны проводиться в тот период суток, когда наблюдается наибольший разбор воды.

Все остальные краны, которые не подвергаются испытаниям на водоотдачу, должны дважды в год проверяться на открытие и закрытие. Перед этим клапан пожарного крана необходимо освободить от пожарного рукава, а к соединительной гайке клапана присоединить заглушку с закрепленным на ней манометром. После этого запорное устройство пожарного клапана необходимо провернуть из одного крайнего положения в другое не менее 5 раз.

Требования к водоразборной колонке

В месте расположения водопроводного колодца проводят монтаж колонки. Если колодца нет, его рекомендуется соорудить как можно ближе к тротуару. Идеальное место – перекресток.
Охват потребителей осуществляется из расчета: одна колонка на площадь радиусом 1000 м.
Оптимально, если уличный водозабор формируется на песчаных грунтах для легкого отведения воды в землю.
Возвышенное место установки лучше, чем в низине.
Зимой колонку лучше утеплить, потому что металлический корпус не сможет защитить воду от замерзания.
Монтаж проводят на водопроводных сетях, в которых давление не падает ниже 1 атм.

Критерии грамотного выбора модели

Как и любое другое оборудование этот агрегат должен приобретаться с учетом конкретных условий эксплуатации.

И его применение имеет свои особенности, самыми главными достоинствами является простое устройство и легкий монтаж, а также возможность работы при любых условиях.Выбирать модель насоса следует в зависимости от глубины скважины, о чем было рассказано выше.

Однако любой агрегат требует обслуживания. Так вот ручные насосы в этом смысле одни из самых неприхотливых. Для грамотного их обслуживания нужен минимум технических знаний. В устройстве все узлы унифицированы, поэтому подобрать им замену очень просто.

К достоинствам относится и полная автономность. Значит, у вас есть шанс сэкономить на электроэнергии. А монтаж такого насоса сможет выполнить каждый без специальных инструментов.

Однако небольшие недостатки у ручных моделей все же имеются. Это тот факт, что в основе работы такого насоса лежит использование силы человека. И полученный объем воды находится в полной зависимости от этого параметра.

Поэтому ручной насос для скважины не совсем пригоден для эксплуатации пожилыми людьми и другими категориями граждан, имеющих ограниченные возможности. Да и по производительности он значительно уступает электрическим агрегатам.

Устройство и принцип работы

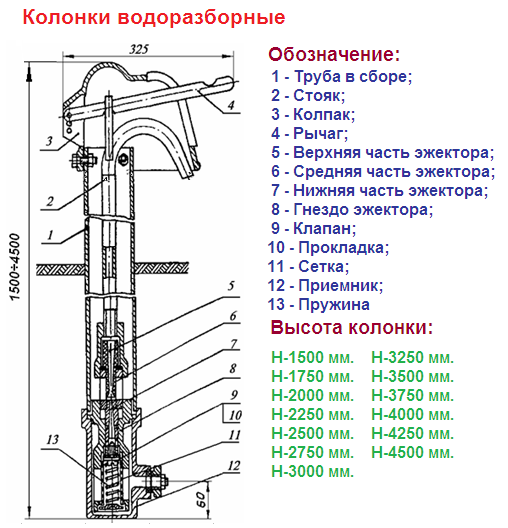

В устройство уличной водопроводной колонки входит небольшое количество деталей. Основной из которых – эжектор. С его помощью происходит открытие и закрытие подачи воды:

трубный стояк, расположенный внутри корпуса;
эжектор, состоящий из трех частей: горловины, гнезда и приемника (отстойника);
в нижней части устройства (приемнике) располагается цилиндрической формы сетка, задача которой – фильтровать поступающую в колонку воду;
корпус колонки покрывает металлическая крышка, в которой установлен рычаг.

Работает колонка следующим образом:

при надавливании на рычаг производится опускание трубного стояка;
на конце последнего установлена горловина, которая представляет собой предмет цилиндрической формы с расширенной на конце фаской;
последняя при нажатии рычага упирается в гнездо, чтобы не произошло падение стояка;
на конце стояка располагается клапан, который находится в нижней части колонки – отстойнике (приемнике);
клапан закрывает или открывает отверстие приемника;
при нажатии на рычаг он опускается вниз, открывая отверстие, то есть происходит перемещение воды;
стояк нижним концом упирается в пружину, которая располагается в самой нижней точке отстойника, она обеспечивает обратный ход всей конструкции;
при отпускании рычага сжатая пружина разжимается, поднимает стояк, клапан перекрывает отверстие в верхней части отстойника.

Конструкция колонки очень проста, поэтому работает эффективно многие годы. Чаще всего выходит из строя пружина, которая все время располагается в воде. Ее стали изготавливать из инструментальной стали, которая не боится контакта с влагой.

Иногда засоряется стояк. Его меняют на новый или прочищают, предварительно разобрав колонку.

Уникальность конструкции водоразборной колонки заключается в том, что внутри стояка никогда не остается вода. Она с помощью эжектора через отверстие в муфте попадает в корпус. Поэтому уличные устройства можно эксплуатировать при температурах от -40С до +40С. Это обязательно указывается в паспорте изделия.

Требования к водоразборной колонке

В месте расположения водопроводного колодца проводят монтаж колонки. Если колодца нет, его рекомендуется соорудить как можно ближе к тротуару. Идеальное место – перекресток.
Охват потребителей осуществляется из расчета: одна колонка на площадь радиусом 1000 м.
Оптимально, если уличный водозабор формируется на песчаных грунтах для легкого отведения воды в землю.
Возвышенное место установки лучше, чем в низине.
Зимой колонку лучше утеплить, потому что металлический корпус не сможет защитить воду от замерзания.
Монтаж проводят на водопроводных сетях, в которых давление не падает ниже 1 атм.

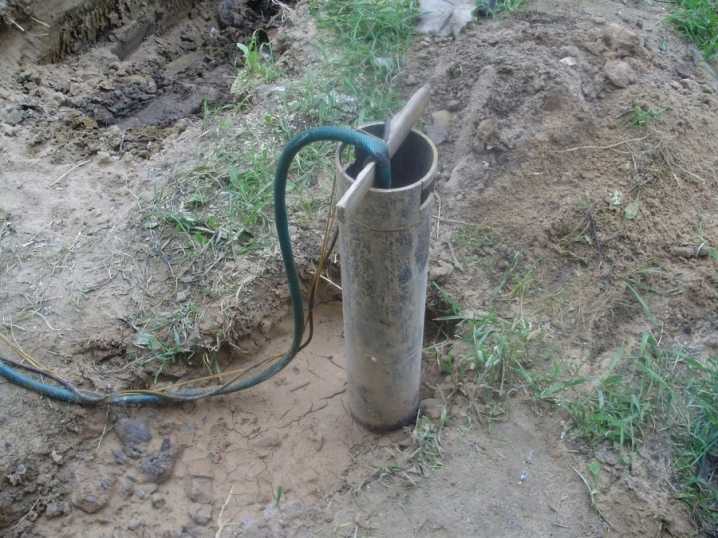

Как самостоятельно забить трубу под воду

Забивание – это технология, которая применяется исключительно на мягких податливых почвах. В плотный чернозем забить трубу практически невозможно, ведь исходная конструкция наверняка будет повреждена.

Забивная технология выглядит следующим образом:

Выкапывается небольшая скважина, глубиной не более 1 м;
В нижнюю часть трубы крепится два прочных металлических хомута;
На центральную часть металлической конструкции надевается заготовка, через которую будет протягиваться трос;
В скважину вертикально устанавливается труба.

Работа выполняется двумя людьми, периодически поднимающими заготовку за трос и опускающими в самой высокой точке.

Забивать трубу под воду можно своими руками, если тщательно придерживаться поэтапной инструкции

В процессе таких манипуляций механическое воздействие приходится на металлические хомуты, передающие усилие и на саму трубу. Под этим воздействием она постепенно погружается в землю.

Главное в процессе работы – это аккуратность, ведь трубу нужно забить, а не пробить.

Техническое обслуживание водоразборных колонок.

Техническое обслуживание состоит в ежемесячной проверке на эжекцию и пропуск воды в корпус. Проверка колонки производится следующим образом:

а) перекрыть отводящую часть стояка деревянной пробкой; б) нажать на рычаг, при этом вода через окна нижней части эжектора заполняет трубу-корпус до верхнего уровня; в) отпустить рычаг; если в течение 15 минут вода в корпусе не прибывает, плотность считается в норме; г) убедившись в плотности клапана, вынуть пробку, опустить рычаг, слить воду до полного опорожнения трубы-корпуса.

При нормально работающем эжекторе и достаточном напоре воды у колонки 1,75 м вода отсасывается из корпуса в течение 5-7 минут.

Разновидности

Ответ на этот вопрос, какую колонку выбрать для дачи, зависит от множества факторов. Сейчас популярны декоративные колонки. Если вода на даче есть, но хочется украсить двор элементами декора в различных стилях, ставят колонку для украшения.

Множество колонок выполняют прямое предназначение и снабжают дачу водой:

водопроводная колонка;
водозаборная с электронасосом;
незамерзающая водоразборная.

Как правило, перечисленные образцы являются уличными.

С разрешения местных властей делается врезка в водопровод и колонка устанавливается в колодце, следуя инструкциям и чертежам. Ручные водопроводные колонки устанавливаются на пересечениях улиц и близко к тротуару для доступности.

Водонапорная колонка берет воду из центрального водопровода и создает давление при использовании. Если давление в трубопроводе низкое, не соответствует нормам, для функционирования колонки дополнительно устанавливают электронасос. Водозаборные с электронасосом устанавливают во дворе дачи. А если пробурить скважину в подвале дома, такая колонка будет снабжать водой в любое время года.

Эксплуатация и обслуживание

Обслуживать колонки надо ежемесячно. Проводят проверку на предмет герметичности эжектора:

в сливной патрубок, расположенный в верхней части стояка, забивают пробку, изготовленную из дерева;
нажимают на рычаг;
вода заполняет собой весь объем корпуса колонки;
рычаг отпускают, и если вода в течение 10-20 минут не увеличилась в объеме, значит, эжектор плотно прилегает к отверстию в приемнике;
надо вытащить пробку, нажать снова на рычаг и опустошить корпус колонки полностью.

Если эжектор работает правильно, в водоразборной колонке длиной 175 см вода из корпуса удалиться за 5-6 минут.

Если необходимо провести ремонтные работы, в первую очередь необходимо перекрыть задвижку, отключив от воды сам прибор. Далее снимается колпак с рычагом, затем стояк, после этого можно осматривать и ремонтировать детали эжектора и отстойника. Нередко забивается сетка, которую надо просто заменить новой.

Характеристики

Водопроводная вода еще несколько десятков лет назад не подавалась в жилые дома, и чтобы решить вопрос водоснабжения, на улице стояла ручная колонка, встретить которую сейчас можно разве что в деревне.

Состоит это приспособление из следующих конструкционных элементов.

Эжектор – представляет собой вид насоса со струйной подачей воды. Он размещается внутри корпуса водоразборной конструкции и необходим для того, чтобы выкачивать из штанги остатки воды.

Клапанная система – рабочий узел, выполненный из стали либо чугуна, в который устанавливается эжектор. Конструкция клапана делается разборной, и при необходимости он не только подлежит замене, но и пригоден для выполнения ремонта – замене уплотнителей.

Труба для подъема воды – размещена внутри корпуса водоразборной конструкции и является направляющей для подачи водопроводной воды. Ее диаметр составляет 15 мм и более – от величины этого параметра зависит скорость прохождения воды.

Металлическая колонна с рычагом – это сам корпус колонки, примерный диаметр которой равен как минимум 85-90 мм. Водоразборную конструкцию делают из стали или чугуна, чтобы они могли переносить перепады температуры и значительные механические нагрузки. Снаружи колонку окрашивают порошковыми красками для защиты металла от коррозии.

В некоторых регионах с холодным климатом для водопроводной колонки предусмотрен подогрев при помощи электрического кабеля, который осуществляет нагрев корпуса металлической колонны до температуры нулевой отметки.

Менее популярные ручные модификации

Кроме поршневых моделей, которые прекрасно себя зарекомендовали в заводском и кустарном исполнении, используются и другие приспособления.

Они менее производительны, но интересны с точки зрения конструкции и принципа работы.

Галерея изображений

Существуют заводские модели, которые нецелесообразно изготавливать своими руками. Например, оборудование на основе крыльчатки. Такие приборы используются в промышленном секторе, для дачи они не очень удобны.

К тому же купить компактное металлическое устройство, внешне напоминающее закрутку для банок, обойдется не дороже, чем сделать самому.

Ни одна из рассмотренных конструкций самодельных насосов вам не подходит? Тогда рекомендуем посмотреть больше вариантов самоделок, изготовление которых мы рассмотрели .

Водяная колонка на даче своими руками: инструкция со схемой

Как говорила героиня известного фильма, кто возьмет билетов пачку, тот получит… А что, почему бы и не водокачку? Как обеспечить участок водой, да так, чтобы и колодец не рыть, и скважину не бурить? Проблема решается легко.

Сначала водопроводную трубу d 25 мм зажимаем хомутом и притягиваем ее к ваге, имеющей форму полубруса. С одной стороны трубы вворачиваем металлический наконечник, имеющий форму конуса.
Вдвоем, а далее, если есть возможность, то и вчетвером загоняем при помощи ваги трубу в грунт до упора.
При помощи муфты наращиваем еще одну трубу и с размахом (опять же при помощи ваги) загоняем трубу в грунт.
Точно так же наращиваем еще одну трубу и продолжаем загонять в грунт уже весь трубопровод, пока он не достигнет водоносного горизонта.
За один взмах трубопровод забивается на 40-50 см (если по глине).
Во время забивания рекомендуется проворачивать трубопровод по часовой стрелке и подливать сверху воду для облегчения забивки.
Затем надо будет вытащить весь став труб, вывернуть металлический наконечник из первой трубы и вместо него навернуть перфорированный отрезок трубы 1-1,2 м и заново опустить весь трубопровод в уже готовую скважину.

Изготовить и подсоединить к трубопроводу ручной насос (водяную колонку). Его устройство показано на чертеже. Возможно подключение электрического насоса всасывающего действия.

Достоинства такой колонки:Недостатки:
