Как работает фекальный насос — схема и принцип работы

Пусконаладочные работы

Когда установка фекального насоса с измельчителем (или без измельчителя) полностью завершена, подключено электропитание, смонтирована система трубопроводов, нужно провести испытание оборудования и выставить уровень срабатывания поплавкового выключателя.

Емкость заполняется чистой водой, для начала уровень должен быть минимальным, точка отключения определятся посредством поплавкового датчика. Далее заполнение водой происходит до уровня срабатывания датчика, требуемого для запуска насоса.

Пробный пуск позволяет определить работоспособность смонтированной системы канализации. Если в работе оборудования обнаружены какие-либо неполадки, их можно безболезненно устранить на данном этапе. Если же испытание проходит без замечаний, приемный колодец следует герметично закрыть. С этого момента системой канализацией можно пользоваться без ограничений.

Установка аппарата в домашних условиях для выгребной ямы

Монтаж полупогружного

В резервуаре на стенке изготавливается специальная площадка. На ней будет надежно зафиксирован электронасос.

Учитывая, что корпус у него негерметичный, устанавливается поплавковый механизм и датчик уровня воды. В источник погружается патрубок для перекачки стоков. При этом сам электронасос защищается от попадания возможной влаги сверху.

Монтаж погружного

Существует несколько способов монтажа самовсасывающей установки для частного дома.

Способ №1:

1. На дне септика изготавливается площадка.
2. На площадку при помощи анкеров крепится канализационный насос.
3. На поверхность выводится патрубок для выкачки жидкости.

Способ №2:

• К устройству крепится цепь или стальной трос.
• Одновременно подключается электрический кабель и патрубок для выкачки.
• Для перекачки жидкости помпа аккуратно по тросу опускается и погружается в источник.
• После окончания откачки канализации помпа поднимается.

Монтаж поверхностного

Принцип работы поверхностного фекального насоса обязывает произвести установку мотора на поверхности. При этом он монтируется на ровную и прочную поверхность. На агрегате имеется два патрубка: через один жидкость всасывается, а другим выкачивается.

Закрепленный рукав или труба погружается в источник. Если установить стационарно агрегат невозможно, после окончания работ все разбирается и удаляется.

Если есть возможность защитить мотор от воздействия дождя и других атмосферных явлений, то система работает в стационарном режиме.

Самодельный фекальный аппарат

С целью экономии, многие домашние умельцы изготавливают помпу своими руками. Для этого необходимо подготовить:

1. Помпу «Малыш».
2. Сетку мелкой фракции.
3. Рейку из металла.
4. Веревку.
5. Сварочный агрегат.

Из металлических реек изготавливается каркас. Он обтягивается железной сеткой со средними ячейками 10 на 10 мм. Она будет предотвращать засорение помпы. С примесями фракций 10 мм самодельная установка справится без особых проблем. Сверху к каркасу надежно привязывается прочная веревка. Помпу устанавливаете внутрь изготовленной клетки.

В заключение установка погружается в септик, желательно разместить на дне. Благодаря этому полностью исключается вероятность застоя фекалий в емкости. Самодельный насос для откачки канализации в домашних условиях подойдет при небольших объемах и периодичного откачивания.

Поверхностные модели

Наиболее простой монтаж у фекальных канализационных насосов поверхностного типа. Само устройство ставят на земле, а в емкость опускают только шланги.

Поверхностные модели фекальных или дренажных насосов привлекательны своей мобильностью

Самый серьезный недостаток таких моделей — явление кавитации, которое возникает при откачке жидкостей с больших глубин. Кавитация — это насыщение откачиваемой среды пузырьками воздуха. Если подобная масса попадет в рабочий орган насоса, тот выйдет из строя. Именно по этому не рекомендуют применять поверхностные фекальные насосы на глубинах больших, чем те, для которых они предназначены. В случае с откачкой септика или накопительного колодца использование таких моделей оправданно. У них глубина небольшая, и даже не самый мощный мотор справится с задачей. Надо только правильно подобрать мощность агрегата.

Название	Тип	Мощность	Подъем/напор	Производительность	Примечания	Цена
Калибр НБЦ-380	самовсасывающий	380 Вт	25 м	28 л/мин	Защиты от холостого хода нет	30-35$
Вихрь ПН-370	самовсасывающий	370 Вт	30 м	45 л/мин	Защиты от холостого хода нет	38-42$
Джилекс Джамбо 60/35 Н	самовсасывающий	600 Вт	35 м	60 л/мин	Защиты от холостого хода нет, максимальный размер частиц 0,8 мм	104$
Джилекс Джамбо 70/50 П 3701 с эжектором	самовсасывающй	1100 Вт	50 м	Защиты от холостого хода нет, максимальный размер частиц 0,8 мм	115$

Обратите внимание, что все модели поверхностных насосов предназначены для перекачки воды. Только некоторые из них могут перекачивать вязкие жидкости, и это должно быть указано в описании или паспорте

Недостаток данного оборудования — оно требует однородной среды — максимальный размер частиц, которые они в состоянии перекачать — 0,8 м. Несомненно привлекательна цена, но и среди погружных моделей есть совсем недорогие — например — Джилекс и Ebara (Эбара). Последние так еще и корпус имеют из нержавеющей стали и широкий модельный ряд с разным напором и производительностью.

Принцип действия

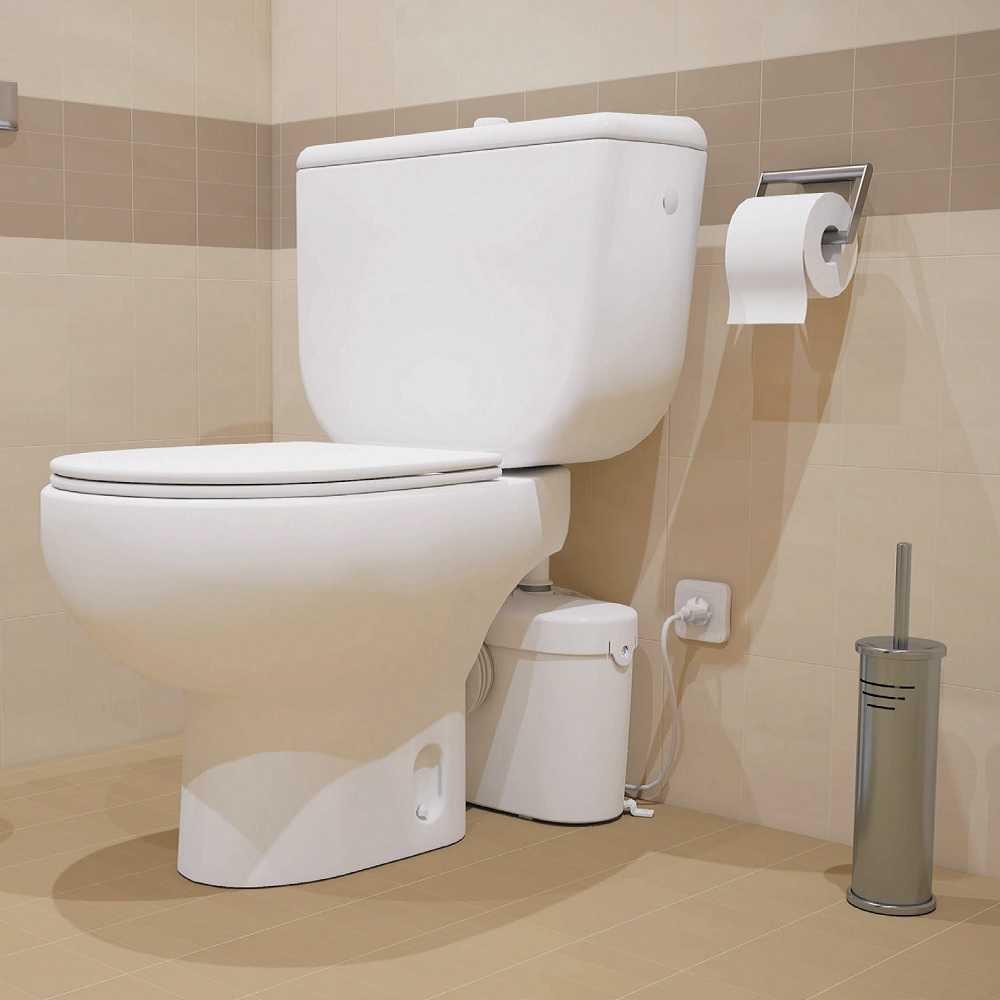

Обычно туалеты работают по простому принципу: под действием силы тяжести содержимое должно уходить в канализацию. Иногда не удается разместить унитаз в нужном месте, уровень центрального коллектора выше, и сточные воды не могут двигаться по системе «сверху вниз». Насос для измельчения унитаза позволяет транспортировать сточные воды не только параллельно плоскости, но и вверх. Для работы устройства необходим источник питания, которым будет обычная электрическая розетка, а также водоснабжение и отвод сточных вод.

Принцип работы вкратце:

1. Сточные воды поступают в фильтр, где задерживаются включения крупной фракции, а вода стекает.
2. После накопления определенного объема стоков фекальный измельчитель активируется, сточные воды проходят через режущие диски.
3. В результате работы насоса очищенные сточные воды выходят через подающую трубу, а встроенный обратный клапан предотвращает возврат сточных вод в насос.
4. Уровень воды в сифоне унитаза снова поднимается.

Сравниваем дренажный и фекальный насос

Особенности устройства фекальных насосов

Основное предназначение оборудования – откачивать вязкую и грязную жидкость с высокой концентрацией волокнистых и твердых включений. Механизмы с легкостью справляются с переработкой жидкости, линейный размер включений которой может достигать 50 мм.

Грязевые насосы незаменимы:

• при и канализационных колодцев от иловых отложений;
• при транспортировке сточных вод с возможностью их удаления на регламентированные санитарными нормами расстояния;
• при осушении ливневых канав и подвалов домов.

Потребность в таком оборудовании может возникнуть и при обустройстве . Их устанавливают, когда необходимо компенсировать малый угол наклона трубопровода с тем, чтобы предотвратить засорение системы.

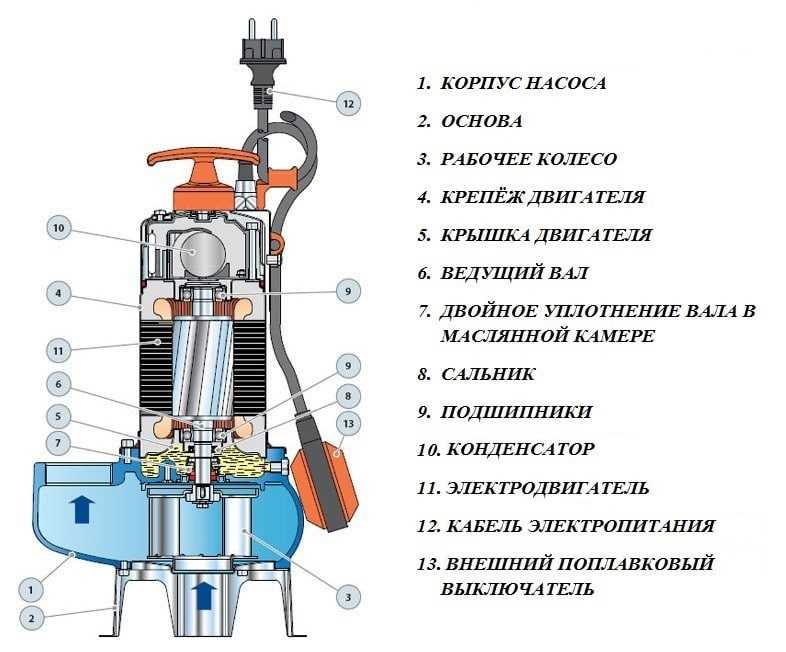

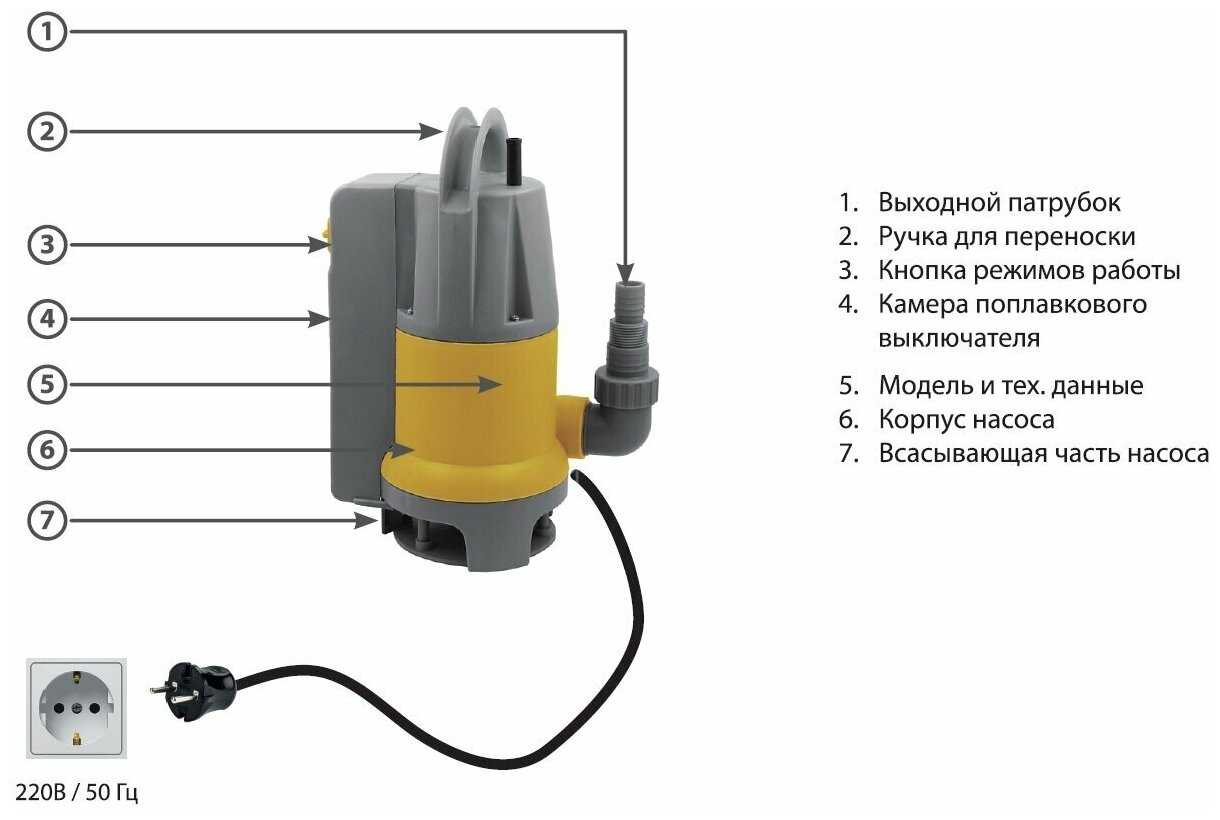

Основными конструктивными элементами агрегата выступают:

1. двигатель – устройство, преобразующее выработанную источниками энергию в механическую работу, которая приводит в движение помпу;
2. помпа – подвижная деталь, перекачивающая жидкость в специальный резервуар;
3. входной канал – обеспечивает попадание жидкости в помпу;
4. выходной клапан – отводит стоки в отходный резервуар.
5. измельчитель – вращающийся элемент, предназначенный для перемалывания крупных включений.

Характерным различием фекальных устройств от других типов насосов является повышенная надежность и больший диаметр каналов.

Измельчитель является обязательным функциональным элементом большинства моделей. Он представляет собой установленные на входе агрегата вращающиеся ножи.

Поскольку грязевые насосы созданы для работы в агрессивной среде, корпус изделий всегда выполнен из сверхпрочных материалов. Чаще всего для его создания применяют сталь, нержавейку или чугун.

Вникаем в мелочи

Отправляясь за покупкой, следует учесть, что моделей и марок канализационных насосов множество. Они отличаются и материалом изготовления, и ценой

Обратить внимание следует на такие факторы:

• из какого материала выполнен аппарат. Лучше, если это будет нержавейка или чугун, они не подвержены коррозии в агрессивной среде. Полупогружные конструкции выпускают в сочетании металла и пластика. Поверхностные могут быть выполнены из пластика;
• устройство измельчителя. От него зависит степень измельчения твердых примесей. Лучше предпочесть модель с ножами, чем с режущей кромкой. У первых намного выше качество работы. Также имеет значение наличие самоочищающегося механизма в измельчителе. Если он есть, значит, конструкция будет работать без перебоев;
• мощность – чем она выше, тем лучше насос справится со сточными водами. Даже если он и не будет работать на полную мощность, запас энергии позволит механизму дольше сохраниться. Но такие модели обойдутся дороже. Некоторые модели с малой мощностью не уступают в перекачке отработанных стоков более сильным аналогам по производительности. Выбрав такую модель, можно экономить на потреблении электричества.

Подходить к выбору модели канализационного насоса следует взвешенно, учитывая все особенности его работы по откачке стоков, установки агрегата и его конструкции. Ведь от этого зависит, насколько удобной станет ваша жизнь.

Параметры выбора

Принцип действия

Погружной

Корпус устройства производится из надежного материала по прочности, который устойчив к негативному воздействию агрессивных стоков.

Эту помпу можно использовать как стационарно, так и периодично, подключая по мере необходимости.

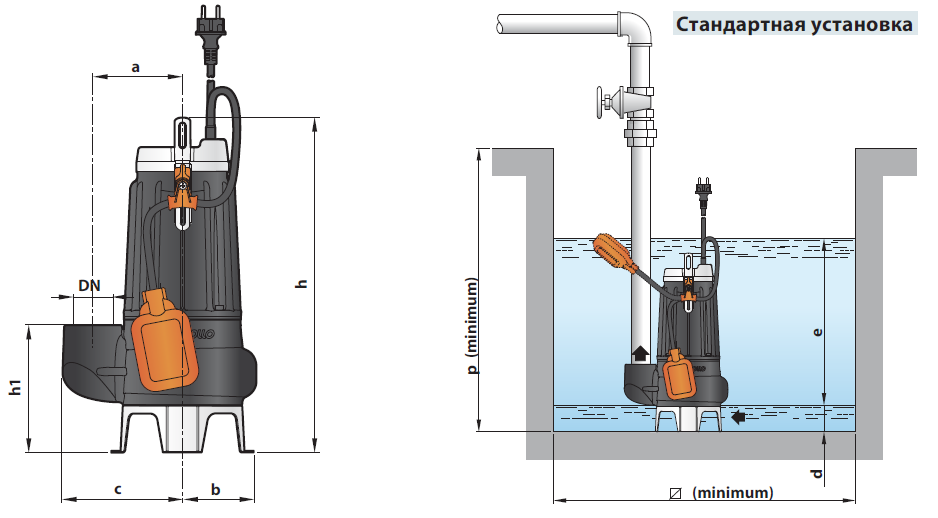

В первом случае на дне емкости со стоками изготавливается площадка для монтажа устройства. На выходящие патрубки подсоединяются трубы для выкачки фекальных масс.

Для возможного техобслуживания фекальник можно подвесить на стальной трос. Его будет легко изъять и произвести ремонт. Погружная установка может работать без вмешательства человека. Для этого оборудование укомплектовывается автоматикой и поплавковым выключателем.

Погружные фекальники имеют положительные стороны:

• Возможность поднимать жидкость с достаточно большой глубины.
• Процесс работы автоматизируется.
• Мотор самостоятельно охлаждается.
• Полностью отсутствует шум при работе.

Поверхностный

Такие канализационные аппараты устанавливаются в месте, недоступном влаге, сырости и другим атмосферным явлениям

Эти модели имеют помпы менее мощные, однако их важное преимущество в мобильности. Поверхностные установки легко использовать и для других целей – например, при откачки грунтовых вод, очистки искусственного водоема и прочее

В базовую комплектацию входит измельчитель для небольших частиц.

Преимущественно используется для периодической откачки фекальных масс. Далеко не все модели способны перекачивать вязкие массы

Поэтому при выборе, стоит обратить внимание в паспорте на данный параметр

Полупогружной

В откачиваемую среду погружается только часть агрегата. Сам электрический двигатель находится на поплавке. Если необходима периодичная откачка, то этот вариант идеальный, на таких установках отсутствует измельчитель.

Виды насосных установок

Насосы с измельчителем бывают погружного, полупогружного и поверхностного типа. Они могут монтироваться стационарно, либо же временно устанавливаться для проведения разовых работ.

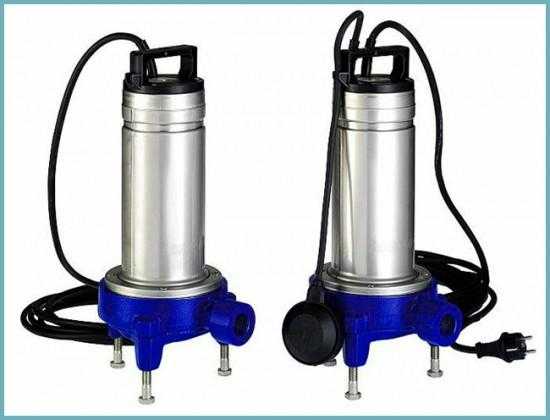

Погружной вариант

Агрегат представляет собой моноблок, предназначенный для полного погружения в жидкую среду и установку на дне накопительного резервуара. Погружные фекальные насосы с измельчителем применяются для периодической откачки сточных вод, например: очистки туалета и выгребной ямы.

Погружной фекальный насос

Они отличаются высокой производительностью, благодаря чему нашли широкое распространение не только в частном хозяйстве, но и в промышленности. Вне конкуренции они и по степени гидроизоляции, а также устойчивости к неблагоприятной среде.

Важно: Бытовые агрегаты при мощности в 40 кВт с легкостью поднимают на 20-метровую высоту до 400 литров жидкости за час.

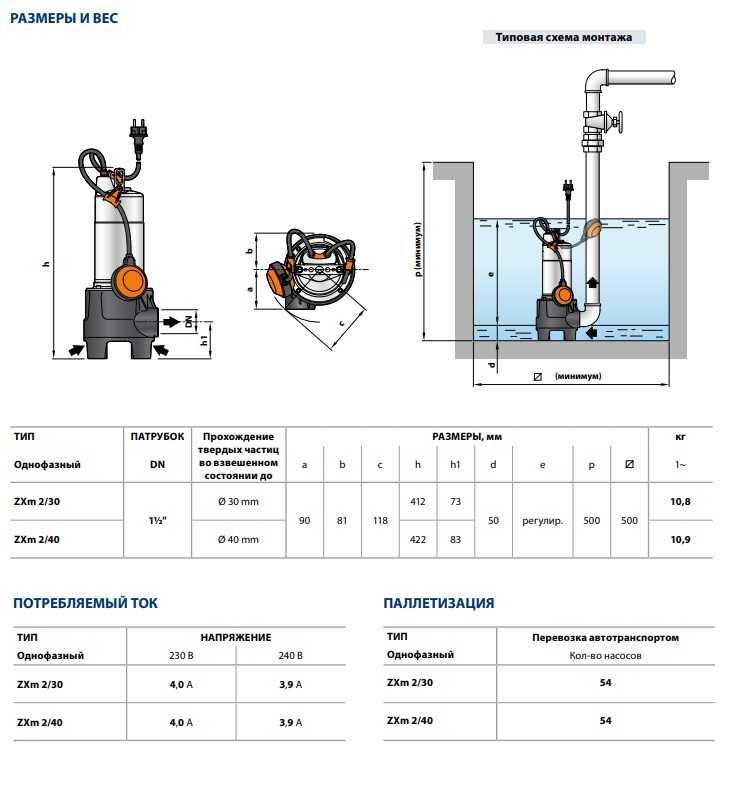

Их монтаж предполагает обустройство «посадочного места», оборудованного металлическими направляющими, позволяющим располагать насос в нужном направлении. Для спуска агрегата предусмотрен канат или прочный трос. Насос просто погружают по направляющим, «усаживая» на патрубок.

Единственным недостатком таких устройств является ограничение температурных условий. Поскольку охлаждение двигателя погружного насоса производится самой перекачиваемой жидкостью, ее температура не должна превышать 40°С. Чтобы предупредить перегрев двигателя от работы «всухую», многие модели оборудованы системой автоматического отключения, приводимой в действие посредством поплавкового выключателя.

Полупогружные модели

Такие устройства монтируются на поверхности посредством специального поплавка. В стоки погружается только насосная часть, а двигатель остается за бортами выгребной ямы. Глубина погружения агрегата ограничивается длиной шланга.

Работа погружного фекального насоса

В основном такие агрегаты применяют для удаления маслянистых и жидких отходов, а также очистки туалетов от фекальных масс с твердыми включениями, диаметр которых не превышает 20-50 мм.
В отличие от погружных моделей полупогружные насосы изготавливаются из материалов, которые не способны эффективно противостоять коррозии. Но, если ориентироваться на принцип работы таких устройств, на этом параметре можно не акцентировать.

Поверхностные агрегаты

У поверхностных моделей, оборудованных измельчителем, режущий механизм располагается возле наружного края выгребной ямы, а в жидкость погружен только всасывающий шланг. Наружные бытовые насосы отличаются простотой установки. Среди основных достоинств таких агрегатов стоит выделить:

Поверхностный насос для канализации в частном доме

• Низкая стоимость в сравнении с другими видами фекальных насосов;
• Возможность применения для очистки выгребных ям и туалетов, расположенных в удалении друг от друга;
• Способность перекачивать жидкость, температура которой достигает 100°С. Максимальный размер твердых включений – 75 мм.
• Охлаждение двигателя агрегата происходит под действием воздуха и исключается контакт насоса с перекачиваемой жидкостью, что способствует продлению сроку службы агрегата.
• Но все же поверхностные устройства получили наименьшее распространение, поскольку их применение сопряжено с риском закупоривания отходами приемного рукава еще до момента попадания их на ножи измельчителя.

По техническим характеристикам они значительно уступают полупогружным и тем более погружным аналогам. Высота всасывания наружных насосов не превышает 8,5 метров.
Такие агрегаты не предусмотрены для стационарного применения, поскольку их корпусы не имеют гидроизоляции.

По этой же причине их невозможно использовать при минусовых температурах. Для эксплуатации поверхностных насосов желательно оборудовать дополнительный навес.

Различие агрегатов по условиям эксплуатации

В зависимости от типа конструкции и возможности расположения агрегата относительно канализации, грязевые насосы бывают следующих типов: погружные, полупогружные и поверхностные.

Относительно способности перекачивать отходы все три варианта выпускаемых агрегатов практически не имеют различий. Но все же каждый тип имеет свои особенности.

Модели погружного типа

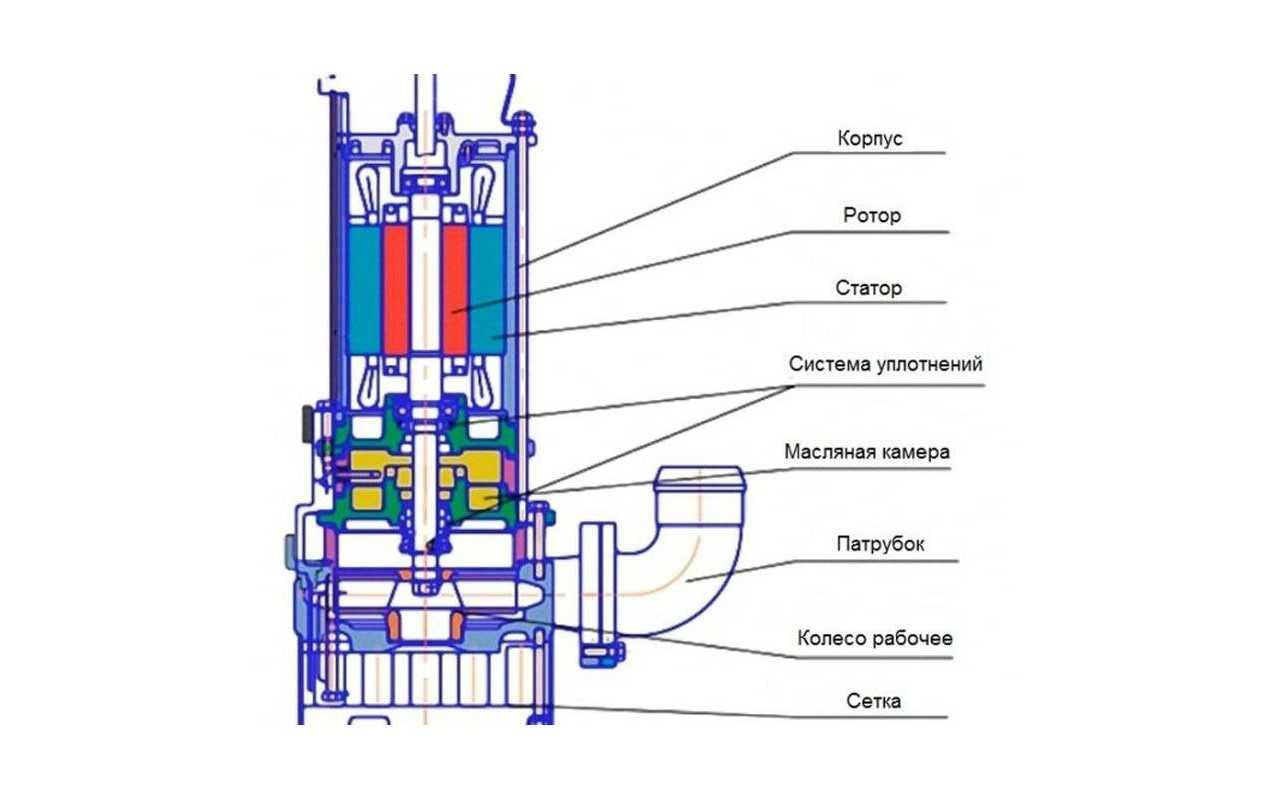

Любая модель насоса погружного исполнения представляет собой моноблок, который заглубляют непосредственно в гущу содержимого отстойника или выгребной ямы. Агрегат опускают и устанавливают на дне резервуара.

Этот вид насосов славится высокой производительностью при доступной цене. Благодаря этому они широко востребованы как в бытовом применении, так и в промышленных масштабах.

Особенностью погружных моделей является крепкий герметичный корпус, защищающий «внутренности» от проникновения агрессивной среды, характерной для системы сбора сточных вод и отстойников. Чтобы устройства могли бесперебойно работать в таком расположении, производители их оснащают мощными помпами.

В конструкцию погружных конструкций входит поплавок. Он соединен с датчиком, реагирующим на степень наполнения резервуара. Если уровень стоков оказывается лишком низким, аппарат автоматически выключается.

Насосы, оснащенные поплавками, можно надолго оставлять в колодцах. Они будут своевременно опустошать резервуары, обеспечивая беспрерывную работу системы. Главное – чтобы температура подлежащей перекачке жидкости была менее +40°С.

Это обусловлено конструктивным исполнением погружных агрегатов, когда охлаждение двигателя устройства осуществляется все той же жидкостью, которая подлежит перекачке.

Насосы погружного исполнения, даже те, что оборудованы измельчителями, нуждаются в регулярной очистке от механических частиц. Для этого их каждые три месяца извлекают на поверхность с тем, чтобы выполнить профилактику.

Устранить некоторые поломки насосного оборудования возможно своими руками, подробнее – в этой статье.

Для удобства использования некоторые производители оснащают погружные модели тросами или подъемниками-салазками. Они упрощают извлечение агрегата на поверхность после завершения работ, для проведения профилактики либо же в случае поломки.

Откачку выгребной ямы погружным насосом производят в следующем порядке:

Агрегаты полупогружного исполнения

Полупогружные модели считаются универсальными, поскольку объединяют достоинства погружных и наружных аналогов. В полупогружных моделях в сточную воду заглубляется только помпа, а двигатель устройства остается на поверхности за пределами выгребной ямы.

За счет того, что двигатель агрегата располагается за пределами жидкой среды, намного проще проводить профилактический осмотр и ремонтные работы.

У фекальных насосов для бытовых целей идущие в комплекте шланги могут иметь малый диаметр. Это может значительно ограничить пропускную способность агрегата. К тому же большинство моделей не оснащены режущими механизмами.

Это значительно ограничивает сферу их применения. В связи с этим полупогружные модели часто выбирают лишь в качестве временных.

В сопоставлении с погружными моделями полупогружные насосы стоят на порядок дешевле. Это объясняется тем, что механизмы устройств и применяемые для изготовления корпусов материалы чуть менее стойки к пагубному воздействию агрессивной среды.

Наземные поверхностные модели

Наружные насосы отличаются не слишком высокой пропускной способностью. К тому же они имеют ограничение в отношении размеров включений. Диаметр фракций должен быть в пределах 5 мм. Максимально допустимая длина подключаемого шланга в стандартных моделях не превышает 7 м.

Поверхностные модели выбирают в тех ситуациях, когда необходима мобильность.

Планируя использовать наземный насос стационарно, необходимо позаботиться о защите агрегата от неблагоприятных внешних факторов. Для этого его можно разместить в сооруженном поблизости от выгребной ямы кессоне или приямке.

Если рядом с рабочей зоной есть хозяйственная постройка или обустроено место в подсобном помещении, агрегат смело можно размещать в нем.

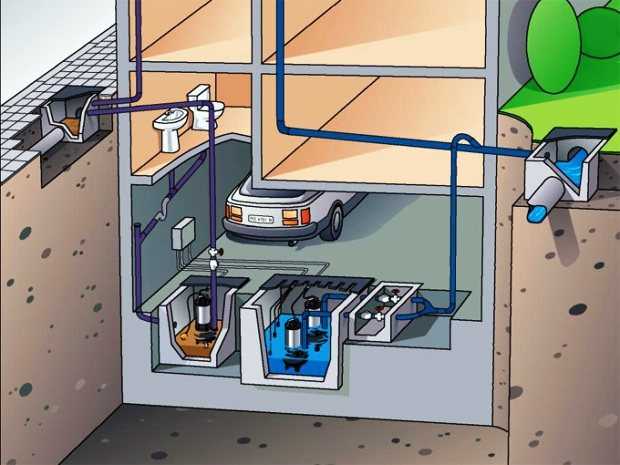

Отводим стоки из подвального или цокольного помещения

Именно эту задачу по принудительному удалению бытовых нечистот в индивидуальном строительстве приходится решать чаще, но и вариантов решения ее значительно больше. Есть технологичнее, но дороже, а есть и вовсе не сложные и недорогие в исполнении.

Первый – установка подходящего по параметрам сололифта с подъемом на заданную высоту и вывод в самотечную систему, обеспечивающую водоотведение из помещений, расположенных выше уровня земли.

Второй – устройство емкости для сбора жидких нечистот и вывод насосом непосредственно в септик (выгребную яму) или так же, как в предыдущем варианте, в самотечную систему домовой канализации.

Рассмотрим оба подробнее.

2 варианта решения проблемы слабой подачи

Каждый владелец в праве самостоятельно выбрать агрегат, подходящий по параметрам и характеризующийся как максимально удовлетворяющий индивидуальные потребности жителей в воде.

Единого стандарта по выбору прибора нет, подойдут:

Насосы, врезаемые в общий трубопровод.Если вы проживаете в квартире, то врезка прибора в общий водопровод производится в месте входа сетевой трубы в жилье.

Автономная сеть оптимизируется установкой насоса перед местами разбора.

Работа этих компактных приборов регулируется автоматически, благодаря встроенной системе контроля, имеющейся в большинство моделей, так и в ручном режиме.

Такие насосы рекомендуется приобретать в том случае, если давление надо увеличить на немного, максимум, на полторы атмосферы.

Насосные станции с накопительным резервуаром. Такое оборудование способно справиться с серьезными проблемами водоснабжения.

Оптимально, устанавливать агрегат в случаях, когда маленький напор, периодически, чередуется с отсутствием воды в трубах.

Накопительный бак имеет объем, равный потребляемому ежесуточно количеству воды, что позволяет продержаться без поступления жидкости по трубопроводу некоторое время.

При эксплуатации агрегата возникают проблемы:

гидроаккумулятор занимает много места и шумит, в отличие от имеющего небольшие размеры и работающего без шума насоса.

Для экономии пространства гидроаккумулятор:

• помещают на крышу,
• устанавливают в подвальном помещении,
• закапывают в грунт.

Кроме того, бак нуждается в регулярном очищении, а воде нельзя давать застаиваться в нем 2 суток подряд.

Преимущество прибора — его удобно наполнять ночью, когда тарифы на электричество ниже.

Получить точные расчеты и рекомендации по повышению давления в водопроводе собственники недвижимости могут у проектировщиков, работающих в компаниях, специализирующихся на монтаже и разработке коммуникативных водопроводных сетей (какая труба лучше для водопровода под землей).

Установка насосных приборов выполняется работниками ЖЭУ или сантехниками, но собственник может выполнить установку и самостоятельно, если уверен в своих силах и знаниях.

Посмотрите краткий видеообзор станций для повышения давления в водопроводе частного дома.

Технические характеристики устройства

Сама по себе принудительная канализация в частном доме нужна только в особых случаях, когда невозможно устроить самотечную сливную систему.

Это, как правило, определяется конструктивными особенностями самого здания, если образующие сантехнические приборы расположены в полуподвалах или подвалах.

В этом случае стоки выкачиваются из коллектора в септик принудительно, а если имеется подключение к централизованной канализации – то непосредственно туда.

Здесь имеют значение следующие технические характеристики:

1. Производительность помпы – какой объем слива может быть откачано за час работы (например 150-400 литров).
2. Потребляемая мощность – для частного дома достаточно использование агрегатов низкой мощности – до 400 вт/час.
3. Глубина погружения или высота подъема столба – для фекальных насосов достаточно величины этого показателя в размере 15 метров.
4. Питание – в канализационных станциях для частного дома используется оборудование с рабочим напряжением 220 Вольт.

Это основные характеристики для домашней фекальной станции. Параметры оборудования очень многообразны, но всегда найдется их оптимальная комбинация для конкретного случая.

Критерии выбора

Качество работы вместе с эффективностью определяются тем, на какие нюансы обращал внимание покупатель, делая выбор. Их не так уж сложно, но рекомендуется присмотреться к каждому параметру

Эксплуатационные условия, требования по производительности

Избавление от крупных загрязнений в сточных водах, сохранение канализации квартиры или дома – ситуации, которые предполагают выходные отверстия габаритами до 80 миллиметров. В случае с частными домами бытовые канализации предполагают применение насосов с мощностью до 5-25 кубометров в час.

Точные цифры по перекачке жидкости зависят от непосредственного объёма выгребной ямы.

Используемые материалы для корпуса, комплектующих

Нержавеющая сталь, чугун или пластик – допустимы любые из данных вариантов. При выборе можно опираться не только на личные предпочтения, но и на финансовые возможности, характер эксплуатации.

Место расположения патрубков

По данной характеристике изделия бывают вертикальными, либо горизонтальными. Это влияет на то, какая глубина погружения становится оптимальной.

Патрубок горизонтального погружения требует применения специальных переходников. Они устанавливаются дополнительно, в процессе монтажа.

Показатель максимального напора

Напор максимум в случае с насосами канализации – 10 метров, об этом говорят действующие нормативы. Значит, конструкция при эксплуатации способствует подъёму жидкости на 10 метров, в вертикальном направлении. Либо перемещение осуществляется на 100 метров по горизонтали. Но при фактической эксплуатации цифры становятся несколько меньше. Всё зависит от того, как устроены части насосы в вертикальной, либо горизонтальной плоскости.

Система охлаждения для двигателя

Существуют следующие способы для охлаждения двигателя:

1. С помощью масла.
2. С участием перекачивающейся жидкости.

Охлаждение с масляной основой позволяет создать агрегаты большей надёжности, долговечности. Ведь нагревание подобных конструкций происходит медленнее. Стоимость у приборов на высоком уровне. Только нечастая эксплуатация позволит окупить затраты в связи с приобретением.
