Расчет расширительного бака для закрытой системы отопления

Формулы для расчета объема жидкости (воды или другого теплоносителя) в системе отопления

Объем системы должен учитывать объем воды в трубах, котле и радиаторах. В расчет объема теплоносителя не входит объем расширительного бака. Объем бачка учитывается при расчете критических состояний работы системы (когда вода будет поступать в него при нагреве).

Важно! Размеры могут отличаться у различных производителей, в зависимости от типа трубы, материала, ее технологии производства. Поэтому расчет удобнее вести по реальному внутреннему диаметру трубы, который проще промерить с помощью инструмента

Как правило, такой расчет необходимо выполнять больше специалисту, когда система отопления разветвленная и сильно протяженная.

Общие расчеты

Определять общую емкость отопления необходимо, чтобы мощности отопительного котла хватило для качественного обогрева всех помещений. Превышение показателей допустимого объема может привести к повышению износа отопительного прибора, а также значительному расходу электроэнергии.

Необходимое количество теплоносителя рассчитывается согласно следующей формуле: Общий объем = V котла + V радиаторов + V труб + V расширительного бачка

Отопительный котел

Определиться с показателем емкости котла позволяет вычисление мощности нагревательного агрегата. Для этого достаточно взять за основу соотношение, при котором 1 кВт тепловой энергии достаточно для эффективного обогрева 10 м2 жилплощади. Данное соотношение является справедливым при наличии потолков, высота которых составляет не более 3-х метров.

Как только станет известен показатель мощности котла, достаточно отыскать подходящий агрегат в специализированном магазине. Объем оборудования каждый производитель указывает в паспортных данных.

Поэтому в случае выполнения правильного расчета мощности проблем с определением нужного объема не возникнет.

Чтобы определить достаточный объем воды в трубах, необходимо вычислить поперечное сечение трубопровода согласно формуле – S = π × R2, где:

• S – поперечное сечение;
• π – постоянная константа, равная 3,14;
• R – внутренний радиус труб.

Рассчитав значение площади поперечного сечения труб достаточно умножить его на общую длину всего трубопровода в системе отопления.

Расширительный бак

Определить, какой емкостью должен обладать расширительный бак, можно, располагая данными о коэффициенте температурного расширения теплоносителя. У воды этот показатель составляет 0,034 при подогреве до 85 оС.

Выполняя расчет достаточно воспользоваться формулой: V-бака = (V сист × K) / D, где:

• V-бака – необходимый объем расширительного бачка;
• V-сист – общий объем жидкости в остальных элементах системы отопления;
• K – коэффициент расширения;
• D – эффективность расширительного бачка (указывается в технической документации).

В настоящее время существует широкое разнообразие отдельных типов радиаторов для отопительных систем. Помимо функциональных различий все они имеют разную высоту.

Чтобы рассчитать объем рабочей жидкости в радиаторах, необходимо для начала подсчитать их количество. После чего умножить данную сумму на объем одной секции.

Узнать объем одного радиатора можно, воспользовавшись данными из технического паспорта изделия. При отсутствии такой информации можно сориентироваться согласно усредненным параметрам:

• чугунные – 1,5 л на секцию;
• биметаллические – 0,2-0,3 л на секцию;
• алюминиевые – 0,4 л на секцию.

Понять, как правильно рассчитать значение позволит следующий пример. Допустим, имеется 5 радиаторов, изготовленных из алюминия. Каждый обогревательный элемент содержит по 6 секций. Производим расчет: 5×6×0,4 = 12 л.

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.

Разновидности

В зависимости от конструкции делятся на открытые и закрытые.

Открытые

Это резервуары цилиндрической или прямоугольной формы, которые монтируются в верхней точке системы отопления (зачастую на чердаке). Ёмкость подключается к водопроводу для пополнения запаса воды и к канализационной системе для отвода лишнего теплоносителя.

Фото 1. Расширительный бачок открытого типа. Агрегат прямоугольной формы, установлен в верхней точке системы отопления.

Минус данной разновидности оборудования в том, что отсутствует автоматическая регулировка уровня воды. Придётся контролировать количество жидкости в ней визуально, а чтобы добавить воду, открывать вентиль перед входным патрубком. Ещё одно неудобство — сложный монтаж, ведь бак обладает немалым весом, а его придётся поднимать на чердак. Из-за описанных нюансов этот тип оборудования был почти вытеснен баками закрытого типа.

Закрытые

Конструкция шаровидной или овальной формы с двумя камерами внутри: одна для воздуха, а другая — для воды, поступающей из системы отопления. Они отделены друг от друга мембраной, которая представляет собой резиновый резервуар в виде мешка, способный расширяться и сжиматься.

При поступлении воды в первую камеру мембрана растягивается и воздух из второй камеры выходит через специальный клапан. При остывании жидкости мембрана начинает возвращаться в изначальное положение и выдавливает воду обратно в систему отопления.

Фото 2. Достаточно простое устройство расширительного бака закрытого типа. Стрелками указаны составные части.

В зависимости от вида мембраны, различают два типа закрытых расширительных резервуаров:

1. Оснащённые несъемной диафрагменной мембраной

Конструкция отличается большой прочностью за счёт изготовления способом холодной штамповки. К тому же баки этого типа обладают антикоррозионной защитой поверхности с внешней и внутренней стороны. Полость бака разделяет на две камеры эластичная мембрана. Теплоноситель поступает из системы в нижнюю камеру. Когда мембрана займёт нужное положение, — окажется на поверхности жидкости, — устройство готово к работе.

1. С фланцевым крепежом

Мембрана присоединяется к входному патрубку посредством фланцевого крепежа, что позволяет заменять изношенную мембрану на новую. Теплоноситель находится внутри мембраны и не соприкасается со стенками бака, что даёт возможность не прибегать к антикоррозионным мероприятиям.

Расширительные резервуары закрытого типа часто монтируются рядом с котлами отопления. Второй вариант — установка возле бойлера, если планируется монтаж двухконтурной отопительной системы, предусматривающей горячее водоснабжение.

Использование теплоаккумуляторов для твердотопливных котлов

Для котлов такого типа схема отопления с теплоаккумулятором предусматривает такой режим работы, при котором топливо сможет по возможности сгорать без какого-либо остатка, а мощность оборудования, равно как и его КПД, будут максимальными. Для того чтобы отрегулировать мощность оборудования, можно ограничить подачу воздуха к камере сгорания.

Схема подключения теплоаккумулятора к твердотопливному котлу предусматривает такую систему, при которой:

Как результат, растапливать котел придется гораздо реже, что позволит сэкономить значительную часть времени и физических сил.

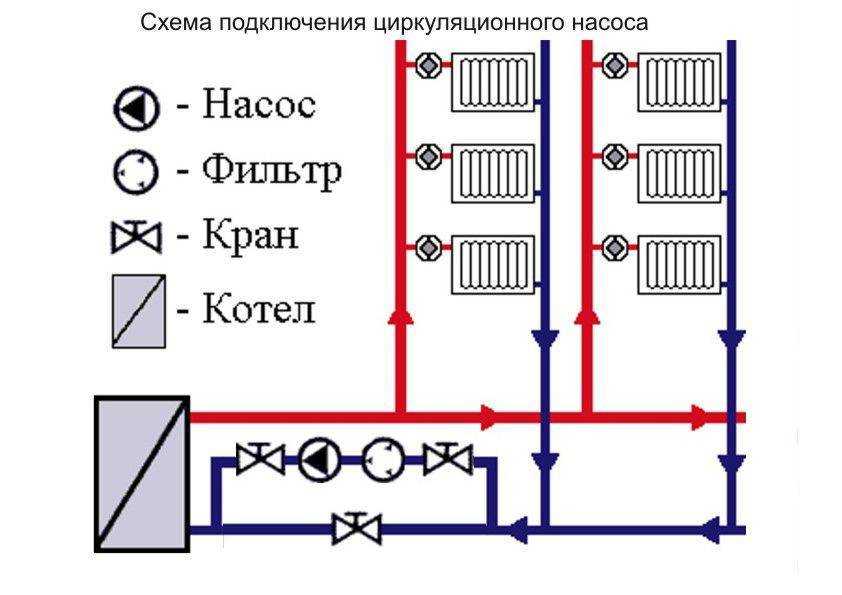

Особенности подбора циркуляционного насоса

Подбирается насос по двум критериям:

1. Количеству перекаченной жидкости, выраженной в метрах кубических за час (м³/ч).
2. Напору, выраженному в метрах (м).

С напором, все более или менее понятно,- это высота, на которую должна быть поднята жидкость и измеряется с самой низкой до самой высокой точки или до следующего насоса, в том случае, если в проекте, он предусмотрен не один.

Объем расширительного бака

Всем известно, что жидкость при нагревании имеет свойство увеличиваться в объеме. Чтобы отопительная система не была похожа на бомбу и не текла по всем швам, существует расширительный бак, в который собирается вытесненная вода из системы.

Какого объема следует приобрести или изготовить бак?

Все просто, зная физические характеристики воды.

О количестве перекаченной жидкости поговорим подробней

Расход воды в системе отопления считается по формуле:

G = Q / (c * (t2 — t1)), где:

• G – расход воды в системе отопления, кг/сек;
• Q – количество тепла, компенсирующее теплопотери, Вт;
• с – удельная теплоемкость воды, эта величина известна и равна 4200 Дж/кг*ᵒС (учтите, что любые другие теплоносители имеют худшие показатели по сравнению с водой);
• t2 – температура теплоносителя поступающего в систему, ᵒС;
• t1 – температура теплоносителя на выходе из системы, ᵒС;

Результат этой формулы даст расход теплоносителя за секунду времени для восполнения теплопотерь, далее этот показатель переводится в часы.

Рассмотрим показатель расчетное количество тепла, необходимое для компенсации тепловых потерь.

Пожалуй, это самый сложный и важный критерий, требующий инженерных знаний, к которому надо подойти ответственно.

Если это частный дом, то показатель может варьироваться от 10-15 Вт/м² (такие показатели характерны для «пассивных домов») до 200 Вт/м² и более (если это тонкая стена с отсутствующим или недостаточным утеплением).

На практике строительные и торговые организации за основу принимают показатель теплопотерь — 100 Вт/м².

Рассчитанную цифру потерь умножаем на площадь дома и затем подставляем в формулу расхода воды.

Теперь следует разобраться с таким вопросом, как расход воды в системе отопления многоквартирного дома.

Основные виды теплоносителей

Существует четыре основных вида жидкости, используемых для заполнения отопительных систем:

1. Вода – максимально простой и доступный теплоноситель, который может использоваться в любых отопительных системах. Вместе с полипропиленовыми трубами, которые предотвращают испарение, вода становится практически вечным теплоносителем.
2. Антифриз – этот теплоноситель обойдется уже дороже воды, и используется в системах нерегулярно отапливаемых помещений.
3. Спиртосодержащие теплоносители – это дорогостоящий вариант заполнения отопительной системы. Качественная спиртосодержащая жидкость содержит от 60% спирта, около 30% воды и порядка 10% объема составляют другие добавки. Такие смеси обладают отличными незамерзающими свойствами, но огнеопасны.
4. Масло – в качестве теплоносителя используется только в специальных котлах, но в отопительных системах практически не применяется, так как эксплуатация такой системы обходится очень дорого. Также масло очень долго разогревается (необходим разогрев, как минимум, до 120°С), что технологически очень опасно, при этом и остывает такая жидкость очень долго, поддерживая высокую температуру в помещении.

В заключении стоит сказать, что если система отопления модернизируется, монтируются трубы или батареи, то нужно произвести перерасчет ее общего объема, согласно новым характеристика всех элементов системы.

Теплоноситель в системе отопления: расчет объема, расход, закачка и другое

Для того чтобы иметь представление о правильном отоплении индивидуального дома, следует вникнуть в основные понятия. Рассмотрим процессы циркуляции теплоносителя в системах отопления. Вы узнаете, как правильно организовать циркуляцию теплоносителя в системе.Рекомендуется для более глубокого и вдумчивого представления предмета изучения посмотреть поясняющее видео ниже.

Расчет теплоносителя в системе отопления ↑

Объем теплоносителя в отопительных системах требует точного расчета.

Расчет необходимого объема теплоносителя в отопительной системе чаще всего делается в момент замены либо реконструкции всей системы. Самым простым методом будет банальное использование соответствующих расчетных таблиц. Их несложно отыскать в тематических справочниках. В соответствии с базовой информацией содержится:

• в секции алюминиевого радиатора (батареи)  0,45 л теплоносителя;
• в секции чугунного радиатора  1/1,75 литра;
• погонного  метра 15-миллиметровой/32-миллиметровой трубы  0,177/0,8 литра.

Необходимы расчеты и при установке так называемых  подпиточных насосов и расширительного бачка.  В данном случае чтобы определить общий объем всей системы, надо сложить совокупный объем отопительных приборов (батарей, радиаторов), а также котла и трубопроводов. Формула расчетов такова:

V = (VS x E)/d, где d есть показатель эффективности устанавливаемого расширительного бачка; Е представляет коэффициент расширения жидкости (выражается в процентах), VS равен объему системы, включающей все элементы: теплообменники, котел, трубы, также радиаторы; V — это объем расширительного бака.

Касательно коэффициента расширения жидкости. Данный показатель может быть в двух значениях, зависящих от типа системы. Если теплоносителем является вода, для расчета его значение составляет 4 %. В случае, например, этиленгликоля,  коэффициент расширения принимают за 4,4 %.

Глубокая оценка объемов приборов отопления, включая котел и трубопроводы, не обязательна.  Рассмотрим это на определенном примере. К примеру, мощность отопительной системы конкретного дома  составила 75 кВт.

В данном случае  общий объем системы выводится по формуле: VS = 75 х 15 и будет равняться 1125 литрам.

Следует также учитывать, что применение разного рода дополнительных элементов отопительной системы (будь то трубы или радиаторы) так или иначе снижает суммарный объем системы. Исчерпывающую информацию по данному вопросу находят в соответствующей технической документации изготовителя тех или иных элементов.

Закачка теплоносителя в систему отопления ↑

Определившись с  показателями объема системы, следует понять главное:  как закачивается  теплоноситель в систему отопления закрытого типа.

Могут быть два варианта:

1. закачка т.н. «самотеком» —когда заливку осуществляют с самой верхней точки системы. В тот же момент  в самой нижней точке следует открыть сливной кран — в него будет видно, когда начнет поступать жидкость;
2. закачка принудительная с  насосом  — для этой цели подойдет любой небольшой насос, вроде тех, какие используют для низко расположенных дачных участков.

В процессе закачки следует следить за показаниями манометра, не забывая о том, что  воздухоотводчики на отопительных радиаторах (батареях) в обязательном порядке  должны быть открытыми.

Расход теплоносителя в системе отопления ↑

Расход в системе теплоносителя подразумевает массовое количество теплоносителя (кг/с), предназначаемое для подачи нужного количества тепла в обогреваемое помещение.

Расчет теплоносителя в отопительной системе определяется как частное от деления расчетной тепловой потребности (Вт) помещения (помещений) на теплоотдачу 1 кг теплоносителя для обогрева (Дж/кг).

Расход теплоносителя в системе в продолжение отопительного сезона в вертикальных системах центрального отопления изменяется, поскольку они регулируются (особенно это касается гравитационной циркуляции теплоносителя. На практике в расчетах обычно расход теплоносителя измеряют в кг/ч.

Выбор величин давления в системе и расширительном бачке

Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.

Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!

Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.

Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.

Уровни давления в расширительном бачке.

Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)

Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости

Заключение

Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.

Расчёт объёма радиаторов и батарей отопления

Биметаллический радиатор отопления в разрезе

Для выполнения точного вычисления необходимо знать объём воды в радиаторе отопления. Этот показатель напрямую зависит от конструкции компонента, а также его геометрических параметров.

Также как и при вычислении объема отопительного котла, жидкость заполоняет не весь объем радиатора или батареи. Для этого в конструкции есть специальные каналы, по которым протекает теплоноситель. Корректное вычисление объёма воды в радиаторе отопления может быть выполнено только после получения следующих параметров прибора:

• Межосевое расстояние между прямыми и обратным трубопроводами в батареи. Оно может составлять 300, 350 или 500 мм;
• Материал изготовления. В чугунных моделях наполнение горячей водой намного больше, чем в биметаллических или алюминиевых;
• Количество секций в батареи.

Лучше всего узнать точный объём воды в отопительном радиаторе из технического паспорта. Но если такой возможности нет – можно взять в расчет примерные величины. Чем больше межосевое расстояние у батареи – тем больший объем теплоносителя в ней поместится.

Чугунные батареи, объем л.

Для расчета общего объема воды в системе отопления с панельными металлическими радиаторами следует узнать их тип. Их вместимость зависит от количества нагревательных плоскостей — от 1 до 2-х:

• У 1 типа батареи на каждые 10 см приходится 0,25 объема теплоносителя;
• Для 2 типа этот показатель увеличивается до 0,5 л на 10 см.

Полученный результат необходимо умножить на количество секций или общую протяженность радиатора (металлического).

Для правильного расчета объема отопительной системы отопления с дизайнерскими радиаторами нестандартной формы нельзя применять вышеописанную методику. Их объем моно узнать только у производителя или его официального представителя.

Функции расширительного бака

Согласно законам физики, вода при нагревании на 10 градусов, увеличивается в объёме на 0.3%.

Для небольшого количества воды это явление малозаметное, но для тонны или нескольких тонн, которые находятся в отопительной системе, это существенный показатель.

Появление дополнительного объёма воды может повлиять на состояние труб отопления или даже привести к их повреждениям. Для предупреждения такой ситуации устанавливается расширительный бак.

Его функции состоят в следующем:

1. Удаляет из системы излишек воды при её нагревании.
2. Обеспечивает необходимое давление и предотвращает его скачкообразные повышения (гидроудары).
3. Удаляет из отопительной системы воздух, который действует на неё разрушительно.

Воздух, изначально растворенный в воде, при её нагревании начинает активно выделяться (при высокой температуре показатель достигает 90%). Вместе с теплоносителем этот воздух перемещается к баку, где скапливается, а затем выводится вовне.

Необходимсоть вычисления отопления

Пример сложной системы отопления дома

Сначала следует определиться с актуальностью расчета объема воды в системе отопления или этого же показателя для батарей и расширительного бака. Ведь можно установить эти компоненты без сложных операций, руководствуясь только личным опытом и советами профессионалов.

Работа любой системы отопления сопряжена с постоянным изменением показателей теплоносителя – температуры и давления в трубах. Поэтому расчет отопления по объему здания позволит правильно укомплектовать теплоснабжение, исходя из характеристик дома. Кроме этого следует учитывать прямую зависимость эффективности работы от текущих паромеров. Так как рассчитать объем воды в системе отопления можно самостоятельно – эту процедуру рекомендуется выполнять во избежание появления следующих ситуаций:

• Неправильный фактический тепловой режим работы, который не соответствует расчетному;
• Неравномерное распределение тепла по отопительным приборам;
• Возникновение аварийных ситуаций. Ведь как рассчитать объем расширительного бака для отопления, если не будет известен общая вместимость трубопроводов и батарей.

Для минимизации появления этих ситуаций следует своевременно рассчитать объем системы отопления и ее компонентов.

Вычисления параметров теплоснабжения выполняются еще перед монтажными работами. Они служат основой для подбора комплектующих.

Обслуживание расширительного бака

Расход теплоносителя в системе отопления

Расход в системе теплоносителя подразумевает массовое количество теплоносителя (кг/с), предназначаемое для подачи нужного количества тепла в обогреваемое помещение. Расчет теплоносителя в отопительной системе определяется как частное от деления расчетной тепловой потребности (Вт) помещения (помещений) на теплоотдачу 1 кг теплоносителя для обогрева (Дж/кг).

Некоторые советы по наполнению системы отопления теплоносителем на видео:

Расход теплоносителя в системе в продолжение отопительного сезона в вертикальных системах центрального отопления изменяется, поскольку они регулируются (особенно это касается гравитационной циркуляции теплоносителя — детальнее: «Расчет гравитационной системы отопления частного дома — схема «). На практике в расчетах обычно расход теплоносителя измеряют в кг/ч.

Что необходимо знать при выполнении расчетов

В некоторых случаях объем отопительной системы можно выявить экспериментальным способом. При этом конструкция заполняется из водопроводной системы с проведением отметок на счетчике для расхода воды. Если такой способ не получается, то нужно будет провести математические расчеты. В этом случае выполняется суммирование показателей объема всех контуров и приборов, которые есть в системе. Часть параметров может быть определена, а остальные показатели рассчитываются при помощи геометрических формул.

Например, в технических документах указывается объем для котлов. Важным показателем является объем специального бака

При использовании любого бака важно учитывать, что он не должен быть наполнен до самого верха. Это специально учитывается в программе

В таблице приведены показатели мощности котла

В некоторых случаях важно просчитать объем без расширительного механизма. При этом в графе, где указан расширительный бачок необходимо поставить ноль. При этом просчитанный показатель и станет определяющим при выборе подходящей конструкции

При этом просчитанный показатель и станет определяющим при выборе подходящей конструкции.

Расширительный бак представляет собой важную деталь отопительной системы, который должен подходить под ее характеристики.

Также важен объем устройства теплообмена. В случае с разборными батареями указывается число секций и их вид.  При этом объем самых востребованных радиаторов уже учитывается в программке. Для конвекторов неразборного варианта необходимо указать значение конструкции по паспорту. Если в здании есть теплые полы, то расчет выполняется в зависимости от разновидности труб и суммы длины всех контуров. В базе предусмотрены специальные графы для магистралей из пластика и для неармированных PEX.

Самый большой объем отопительной системы занимают контуры для обратки и подачи теплоносителя. При установке могут использоваться разные типы магистралей, которые различаются по диаметрам и материалам изготовления. Внутренние диаметры также могут отличаться, что сказывается на объеме. Это учитывается при расчетах. При этом нужно промерить отдельные участки труб и указать это в соответствующих полях. Вводятся различные типы труб: металлопластиковые, стальные или полипропиленовые.

Вариант незамерзающего теплоносителя

В системе также могут устанавливаться и другие механизмы, оказывающие влияние на объемы. К ним относятся коллекторы заводского типа, гидравлические разделители и бойлеры. Если какие-либо устройства есть, их также вносят в соответствующие графы программы.

Итоговый результат отображается в литрах.

Экономьте время: отборные статьи каждую неделю по почте

Теплоаккумулятор для отопления

Теплоаккумулятор для котлов отопления

Мы продолжаем наш цикл статей темой, которая будет интересна тем, кто отапливает свое жилье твердотопливными котлами. Мы расскажем про теплоаккумулятор для котлов отопления (ТА) на твердом топливе. Это действительно нужный прибор, позволяющий сбалансировать работу контура, сгладить перепады температуры теплоносителя при этом еще и сэкономить. Сразу отметим, что теплоаккумулятор для электрокотлов отопления применяется только в том случае, если в доме стоит электросчётчик с раздельным подсчетом ночной и дневной энергии. В противном случае установка теплоаккумулятора для газовых котлов отопления не имеет никакого смысла.

Расчёт объёма радиаторов и батарей отопления

Биметаллический радиатор отопления в разрезе

Для выполнения точного вычисления необходимо знать объём воды в радиаторе отопления. Этот показатель напрямую зависит от конструкции компонента, а также его геометрических параметров.

Также как и при вычислении объема отопительного котла, жидкость заполоняет не весь объем радиатора или батареи. Для этого в конструкции есть специальные каналы, по которым протекает теплоноситель. Корректное вычисление объёма воды в радиаторе отопления может быть выполнено только после получения следующих параметров прибора:

• Межосевое расстояние между прямыми и обратным трубопроводами в батареи. Оно может составлять 300, 350 или 500 мм;
• Материал изготовления. В чугунных моделях наполнение горячей водой намного больше, чем в биметаллических или алюминиевых;
• Количество секций в батареи.

Лучше всего узнать точный объём воды в отопительном радиаторе из технического паспорта. Но если такой возможности нет – можно взять в расчет примерные величины. Чем больше межосевое расстояние у батареи – тем больший объем теплоносителя в ней поместится.

Межосевое расстояние	Чугунные батареи, объем л.	Алюминиевые и биметаллические радиаторы, объем л.
300	1,2	0,27
350		0,3
500	1,5	0,36

Для расчета общего объема воды в системе отопления с панельными металлическими радиаторами следует узнать их тип. Их вместимость зависит от количества нагревательных плоскостей — от 1 до 2-х:

• У 1 типа батареи на каждые 10 см приходится 0,25 объема теплоносителя;
• Для 2 типа этот показатель увеличивается до 0,5 л на 10 см.

Полученный результат необходимо умножить на количество секций или общую протяженность радиатора (металлического).
