Как правильно выполнить соединение стальных труб фланцами?

Типы сварных швов

Стыковые швы используются при сварке кольцевых стыков труб в соответствии с ГОСТ. Такие соединения обозначаются С1-С53

Они выполняются одно- и двухсторонними, с прямолинейным и закругленным скосом кромок и с расточкой.

В односторонних швах может быть предусмотрена съемная или остающаяся подкладка, а также расплавляемая вставка.

Соединения секторов на повороте трубопровода выполняется со скосом кромок и обозначаются С54-С55.

Соединения фланца и трубопровода обозначается как С56

Пример обозначения углового соединения типа У2.

Угловые швы обозначаются У5-У21, нахлесточные Н1-Н4

Фланцевые соединения — принципиальная «мелочь» при монтаже трубопроводов

Львов

При строительстве хоть какого предприятия хим, пищевой, металлургической и нефтяной индустрии немаловажная роль отводится работам по изготовлению и монтажу технологических трубопроводов. Трубопроводы – важная часть промышленного объекта. От свойства их производства и монтажа зависит предстоящая – надежная, долгая и неопасная эксплуатация бессчетных установок и оборудования.

Одними из самых распространённых соединительных деталей технологических трубопроводов являются фланцы. Фланцевые соединения используют при установке арматуры с фланцами, также для присоединения трубопроводов к различному оборудованию. В санитарно-технических системах употребляют фланцы плоские приварные и приварные встык.

Фланцевые соединения состоят из 2-ух фланцев, уплотнительного кольца либо прокладки, соединительных болтов (либо шпилек) с гайками. Плотность соединения достигается благодаря прокладкам из упругого материала, установленным меж торцевыми поверхностями фланцев. Благодаря обычный конструкции, легкости сборки и разборки, распространенности фланцевой трубопроводной арматуры, фланцевые соединения получили обширное распространение.

Фланцы могут привариваться к трубе либо устанавливаться на резьбе. Используются также фланцы, свободно сидящие на трубе и удерживаемые на ней методом обработки концов труб либо приваренных к трубам колец. Для получения нужной плотности фланцевого соединения трубопровода, меж фланцами устанавливают прокладку, а соприкасающимся уплотнительным поверхностям присваивают специальную форму.

Прокладочные материалы и прокладки для уплотнения фланцевых соединений трубопроводов и арматуры, должны владеть достаточной упругостью и прочностью для стойкости ко внутреннему давлению и температурным удлинениям трубопровода, хим стойкостью в брутальных средах, теплостойкостью. Выбор материала для уплотнений находится в зависимости от определенных критерий работы трубопровода: температуры, давления и степени злости транспортируемого вещества. При температуре среды до 100ºС используют асбестовый картон, проваренный в олифе, шириной 3-6 мм, либо техно резину, а при температуре среды выше 100ºС – паронит шириной 2-3 мм. Для газопроводов употребляют прокладки из маслобензостойкой резины шириной 2-5 мм, если нет других указаний в проекте. Форма и размеры прокладок определяются конфигурацией уплотняемых соединений.

Фланцевые соединения крепятся с помощью крепежных изделий – болтов, гаек, шпилек и шайб, предназначенных также для сборки арматуры и крепления трубопровода на опорах и опорных конструкциях. Для фланцев и фланцевых заглушек на условное давление до 2,5 МПа и температуру до 300°С используют болты с шестигранной головкой либо шпильки и шестигранные гайки, а на условное давление 4 МПа и поболее либо температуру выше 300°С и ниже -40°С – шпильки, гайки и шайбы.

Преимущество шпилек по сопоставлению с болтами заключается в том, что при затяжке шпилек напряжения распределяются умеренно, а у болтов напряжения концентрируется в местах перехода стержня в головку. Не считая того, шпильки можно устанавливать в местах, где нереально крепление болтами. Длина болтов и шпилек должна быть таковой, чтоб их концы после затяжки выступали за гайку на два-три витка резьбы. Головки болтов следует распологать с одной стороны соединения. Чтоб обеспечить равномерное уплотнение прокладки и исключить перекос фланцевого соединения, гайки затягивают равномерно и умеренно в крестообразном порядке. Материал крепежных деталей выбирают зависимо от рабочих характеристик транспортируемого по трубопроводу вещества.

Для правильного подбора фланцевых соединений нужно обращаться к спецам. Компания Тубес Интернешинл – это мастера, которые предоставят вам всю исчерпающую информацию о фланцевых соединениях, их свойствах и цены.

Что такое ламинат

Данное покрытие для пола в начале XXI века получило широкое распространение. Это не удивительно, ведь некоторые его виды(смотрите здесь например: santehbud.com/pidlohove-pokryttya/laminat/) по своему качеству ничем не отличаются от многих других …

Необхідний одяг для зимового відпочинку

Кожна пора року прекрасна та індивідуальна по-своєму: літо подароване нам для того, щоб ніжитися під яскравими сонячними променями, осінь і весна – милуватись чудовою навколишньою природою, зима – збиратись біля …

Ремонт деревянного пола

Практически во всех деревянных домах в качестве напольного покрытия используется деревянный материал – подробнее здесь: http://lispromgrup.com/pidloha/. Это связано с тем, что он является экологически чистым и безвредным для людей, проживающих …

Варианты исполнения фланцев

Помимо классификации по материалу изготовления и способу монтажа, фланцы разделяются в зависимости от конструктивного исполнения. ГОСТ №12820 на стальные фланцы определяет 9 вариантов исполнения соединительных элементов:

• исполнение №1 – конструкция оборудована соединительным выступом (фаской) под углом 45 градусов;
• исполнение №2 – с выступом под углом 90;
• исполнение №3 – с выступом на 45 и выборкой (впадиной) на внутренней торцевой части;
• исполнение №4 – с внутренней выборкой и выступом на 90;
• исполнение №5 – с внутренним пазом по всей окружности фланца;
• исполнение №6 – нарезана внутренняя фаска под установку линзовой прокладки (вибровставки);
• исполнение №7 – фаска предназначена под установки прокладки овальной формы;
• исполнение №8 и №9 – аналогичны конфигурации №4 и №5 за исключения наличия фаски под линзовую прокладку.

Варианты исполнения фланцев

В отдельную группу относятся компрессионные фланцы, предназначенные для соединения стальных и пластиковых труб. Компрессионные конструкции состоят из двух частей – фланцевой пластины и выходящей из нее цанговой муфты под ПЭ трубу. Компрессионные фланцы предназначены для систем с давлением до 10 МПа.  Также существуют компрессионные адаптеры, посредством которых выполняется переход из пластиковой трубы на металлическую арматуру.

Вибровставка, она же вставка фланцевая, используется для снижения уровня шума и вибрации, возникающих в процессе эксплуатации трубопровода. Вибровставки выполняются из термически устойчивой резины, имеющей кордовое основание, за счет которого прокладка получает дополнительную жесткость и устойчивость к деформациям.

Вибровставки производятся в диапазоне диаметров 25-800 мм. Они могут устанавливаться на трубопроводы водоснабжения, подачи воздуха, парообразных веществ и других химически нейтральных жидкостей. Вибровставки диаметром 25-200 мм выдерживают давление до 16 МПа, 250-600 мм – до 10 МПа. Рабочая температура резиновой вибровставки до +110 градусов. Такие компенсаторы не повреждаются при линейном удлинении труб, они способны сжиматься и растягиваться на 12-20 мм, в зависимости от размера вибровставки.

Конструктивные особенности фланцевого крепежа

Фланцевый крепеж, помимо самой соединительной пластины, состоит из 3-ех элементов:

• болта либо шпильки;
• гайки;
• шайбы.

Согласно положениям ГОСТ №12816, использовать болты можно на трубопроводах с давлением рабочей среды до 25 МПа, если давление в системе превышает данную величину, должна применяться монтажная шпилька (стальной стержень с резьбой но обеих концах), которая обеспечивает большую прочность стыка. В трубопроводах высокого давления (от 100 МПа) используется шпилька из 35-ой стали, при давлении до 100 МПа – шпилька из стали 20Х.

Шайбы для фланцевых соединений представляют собой стальную пластину, подкладываемую под гайку либо шапку болта с целью увеличения ее опорной площади. Для крепежа фланцев допускается применять болты, шпильки и шайбы классов прочности 8.8, 6.6 и 5.6.

Защитный кожух из листовой стали

На фланцы, установленные на трубопроводах перекачивающих агрессивные жидкости, в обязательном порядке монтируется защитный кожух (КЗХ). Кожух представляет собой чехол из гидфровобного текстиля, листовой стали либо полимерных материалов, который предотвращает расплескивание рабочей среды при потере соединением герметичности.

Защитный кожух выпускается в диаметре 15-1200 мм, наиболее распространенные кожухи из фторопласта могут эксплуатироваться при температуре от -200 до +230 градусов.

Затворы дисковые симметричные

Затворы PALUR-SD-SM дисковые поворотные симметричные.

• Способ присоединения – межфланцевый.
• Диаметр условного прохода – от Ду40 до Ду1200.

Конструкция симметричного затвора предусматривает использование уплотнительных манжет, тогда как в затворах со смещенным эксцентриситетом применяются седла. Уплотнительные манжеты производятся из различных материалов, требования к уплотнению определяются составом среды (агрессивные или неагрессивные среды), а также температурным режимом объекта.

(Затвор с симметричным диском, межфланцевый, с редуктором)

К достоинствам симметричных затворов можно отнести более низкую стоимость, а к недостаткам – снижение класса герметичности, по сравнению с эксцентриковыми.

Затворы дисковые двухэксцентриковые

Затворы РALUR-ZD-2EX дисковые поворотные двухэксцентриковые.

• Способы присоединения – межфланцевый, фланцевый, под приварку.
• Диаметр условного прохода – от Ду100 до Ду2400.

В чем преимущества двухэксцентриковых затворов? В затворах со смещенным эксцентриситетом центр вращения диска смещен назад относительно центральной линии и в сторону от оси симметрии. При этом значительно повышается герметичность.

(Затвор с двойным эксцентриситетом, фланцевый, с редуктором)

Также, подобная конструкция позволяет использовать разнообразную номенклатуру материалов для него, за счет уменьшения зоны взаимного контакта диска и седла в момент закрытия. Это уменьшение предотвращает износ уплотнений.

Все это позволяет использовать такие затворы в более тяжелых условиях, чем аналогичные, с симметричным диском. Двухэксцентриковые затворы могут использоваться при высоких температурах, больших количествах циклов срабатывания, сверхагрессивных рабочих средах и т.д.

Изолирующие фланцевые соединения

Таким образом, она одновременно не впитывает влагу и позволяет избежать прохождения электрического тока по трубопроводу. Иногда прокладки также изготовляют из фторопласта или винипласта. В ИФС присутствуют также стягивающие шпильки, полиамидовые втулки, шайбы и гайки. Благодаря данным метизам фланцы стягиваются между собой и закрепляются в этом положении. Закажите только у нас изготовление фланцев.

В общем, изолирующие фланцевые соединения это прочное крепление двух элементов трубопровода. Важную роль в ней играет электроизолирующая прокладка, которая позволяет исключить попадание электрического тока в трубопровод. В среднем сопротивление одного изолирующего фланцевого соединения составляет как минимум 1000 ом.

Изолирующие фланцевые соединения

ИФС – это составная конструкция, производимая в условиях предприятия, обладающая необходимой герметичностью и изолированностью. Её основная функция заключается в катодной защите подземных и наземных труб и таким образом, она продлевает их срок эксплуатации.

Процесс установки

• Установка ИФС производится на месте выхода труб из-под земли и при входе в неё. Необходимость её установки обусловлена вероятностью соприкосновения трубы с электрическими контактами с заземлением и другими коммуникациями. В том числе на выводах трубопроводов ГРС, ГРУ, ГРП.
• Установка ИФС сразу закладывается в проект при его составлении и проводится специальными монтажными бригадами.

Наше предприятие готово произвести данные конструкции любого диаметра, указанного заказчиком. Производство ведётся на основе ГОСТ. Например, мы предлагаем изделия из высокоуглеродистой марки 09г2с с метизами стали 40х., фторопластовыми втулками.

Мы придерживаемся всех гостов

Изолирующие соединения

Изолирующие фланцы не рекомендуется устанавливать на тех газопроводах, которые находятся во взрывоопасных помещениях. В том числе, газораспределительных станциях, в местах, где производится чистка и одоризация газа.

ИФС созданы для блокировки попадания блуждающего электрического тока в трубопровод. Для этого фланцевое соединение, собираемое на предприятии, оснащается изолирующими прокладками из диэлектриков (текстолита, паронита, клинергита и пр.). Изолирующие материалы помещаются не только между фланцами, также из специальных материалов производятся метизы:

Другими словами ИФС используются для создания электрического секционирования частей, которые располагаются под землёй и над ней. От того в каком виде будут содержаться фланцы зависит безопасность работы газопровода.

При изготовлении изолирующих фланцевых соединений и установке в опасных местах (с компрессорными станциями, резервуарами и пр.), где величина тока в трубопроводах может быть высокой, необходимо регулярная проверка и профилактика рабочего состояния ИФС. Для этого изолирующие фланцы должны находятся в специально созданных рабочих колодцах.

Подобные сооружений должны быть в обязательном порядке оснащены контрольными проводниками выходящими наружу. Это необходимо для того, чтобы сервисные работники могли без спуска в колодец провести необходимые электрические измерения.

ИФС не только используются как защитные конструкции на магистралях трубопроводов от коррозионного воздействия электрического тока, их также устанавливают при подходе газо- и нефтепродуктов к насосным станциям и другим сооружениям.

Разновидности фланцев

Установленные стандарты предусматривают много разновидностей фланцев. Чаще всего типы фланцевых соединений подразделяют по следующим критериям:

• материал;
• тип контактной поверхности;
• конструктивное исполнение;
• высота выступа.

Соединительные детали изготавливают из серого и ковкого чугуна, углеродистой, нержавеющей, легированной стали, полипропилена.

Типы уплотнительной поверхности обозначают латинскими буквами и различают следующие:

• A – плоскость;
• B – соединительный выступ;
• F – впадина;
• E – выступ;
• D, M – паз;
• C, L – шип;
• K – под линзовую прокладку;
• J – под прокладку с овальным сечением.

Изделия с типом поверхности «шип» и «выступ» не являются широко распространенными. Их изготавливают только по специальным заказам.

По конструктивному исполнению фланцевые диски разделяют на:

• плоские;
• воротниковые;
• свободные на приварном кольце;
• для сосудов и аппаратов;
• заглушки.

Последними глушат концевые отверстия тупиковых труб или отсекают участки трубопровода, подлежащего ремонту. Кроме этого, выпускают четырехугольные соединители с четырьмя отверстиями под крепеж.

Высота выступа определяет давление, при котором гарантируется работа фланцевого соединения без повреждений. Для работы при давлении, находящемся в диапазоне от 1,03 до 2,07 МПа, достаточно высоты выступа 1,6 мм. Если максимальное давление составляет 2,76 – 20,68 МПа, то высота выступа должна быть 6,4 мм.

Крепятся фланцы одинаково, независимо от разновидностей соединителей.

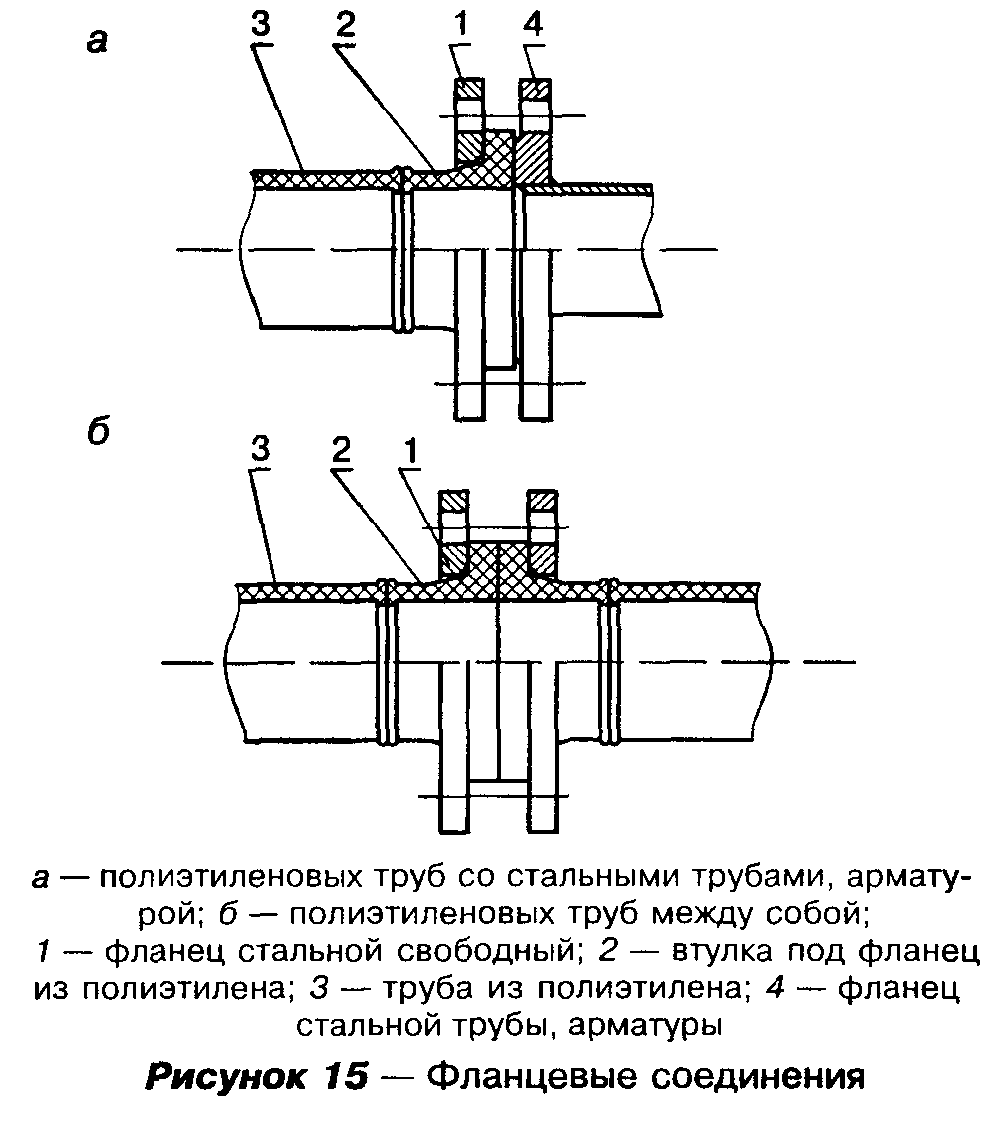

Фланцевое соединение

И так для чего нужен фланец? А его назначение в том, чтобы организовать фланцевое соединение. Допустим есть два участка трубы и их можно конечно сварить между собой, но тогда это будет жесткое неразъемное соединение, а для того чтобы организовать быстроразъемное фланцевое соединение и применяют фланцы, которые наваривают на концы труб и стягивают болтами с гайками или шпильками с гайками, как на фото ниже.

Сам фланец представляет из себя плоское кольцо или иногда делают в виде квадрата или прямоугольника с отверстием посередине для вставки конца трубы и несколькими равномерно расположенными ближе к внешнему диаметру отверстиями в которые вставляются болты или шпильки, на них накручиваются гайки и два фланца стягиваются между собой. Для герметизации соединения между фланцами ложится прокладка из специальной резины или другого материала для этих целей, например фторопласта. Кстати от вида прокладок бывают и разные исполнения, правильней будет конечно на разных типах и разные прокладки.

Сами по себе трубы между собой стыкуются часто, но больше нужно соединять какие либо аппараты или устройства, например теплообменные аппараты с участком трубопровода по которому подводится какая либо среда. Например посмотрите на фото ниже там находится маслоохладитель мб 25-37 и на концах хорошо видны два фланца цифра 1, которые приварены к патрубкам и на них дополнительно находятся ответные фланцы цифра 2 прикрученные болтами с гайками, это такой комплект поставки при изготовлении теплообменника. Ответные фланцы и нужны заказчику, чтобы организовать соединение аппарата с участком трубопровода.

Допустим заказчик заказал изготовление теплообменника, привез его на место, установил и нужно его подключить. Для этого к аппарату подводят трубопроводы, на концы труб наваривают плоские стальные ответные фланцы идущие в комплекте и соединяют фланец на охладителе и на конце трубы болтами или шпильками не забыв конечно положить между ними прокладку для герметичности. Удобно! Т.к. возникает переодически например для ремонта или профилактики необходимость останавливать работу устройства и разбирать его. На этом маслоохладители имеются четыре плоских стальных фланца. Два для подвода и отвода охлаждающей воды и два для подвода и вывода охлаждаемого масла.

Точно так же присоединяются к различным технологическим емкостям участки трубопроводов. Фланцы 1 и 2 относятся к виду фланцев арматуры, соединительных частей и трубопроводов.

Таким образом можно сказать, что фланцы нужны для организации подключения или присоединения участка трубопровода к различным технологическим аппаратам и устройствам: теплообменникам, емкостям и т.д., для подвода и отвода сред, а так же для стыковки между собой участков трубы.

Для более подробного ознакомления нужно конечно пройти в соответствующий гост.

Фланцы сосудов и аппаратов:

Теперь становится понятным каких типов бывают фланцы и на какие виды делятся в зависимости от назначения. Все технические характеристики, чертежи, конструкцию и размеры фланцев можно посмотреть пройдя по ссылкам вверху или выбрать соответствующий ГОСТ внизу статьи. Идем разбираться дальше.

Классификация фланцев для трубопроводов

1. Заглушки, представляющие собой плоские конструкции без центрального отверстия, служат для перекрытия потоков рабочей среды.
2. Воротниковые (приварные) применяются при соединении труб встык. Они отличаются наличием специального воротника, то есть стального выступа для приваривания. Такие элементы характеризуются повышенной прочностью, часто именно они используются вместо плоских, когда надо монтировать трубопроводы с рабочей средой выше 450 градусов и с давлением выше 2,5 МПа.
3. Плоские фланцы — это диски, которые по центру имеют отверстие для присоединения трубы либо другого оборудования. По краю идут меньшие отверстия, чтобы фланцы могли прочно крепиться друг к другу при помощи специальных фиксирующих шпилек и болтов.

Фланцы разделяются на несколько видов, среди которых надо выделить:

Когда необходимо перекрыть трубу, используется фланец заглушка.

1. Прессованные, используемые для монтажа отдельных частей трубопровода, при необходимости подсоединения разного оборудования. Фланцы представляют собой круг с отверстием посередине, небольшим выступом и четырьмя небольшими отверстиями по краям для шпилек. Чаще всего изготавливаются из нержавеющей стали методом прессования. Стоимость их невелика, они применяются для соединения самых различных труб, в том числе водопроводных.
2. Алюминиевые (силуминовые) — это один из самых экономных вариантов, такие элементы выполнены в виде круга с отверстием посередине и восемью небольшими отверстиями по краям для креплений. Тип их свободный, отличаются устойчивостью к коррозии, но прочность их невелика. Применяются в том случае, когда нет необходимости монтажа высокопрочных изделий.
3. Заглушки представляют собой глухой диск с восемью отверстиями по краям для крепления. Используются в том случае, когда труба перекрывается, изготавливаются из стали. Заглушки ставятся для магистралей, местных трубопроводов. По размерам, форме повторяют соединительные фланцы.Выдерживают температуру рабочего потока от -70 до +600°C, давление — от 0,6 до 16 МПа.
4. Воротниковые изготавливают из стали, они имеют специальный выступ у центрального отверстия. Применяются они тогда, когда есть необходимость соединения самых разных систем в довольно большом диапазоне температурных значений. Чаще всего ставят их в промышленных трубопроводах, соединение осуществляется приварным методом.
5. Плоские фланцы — это распространенный тип крепежных и соединительных элементов. Они представляет собой плоский диск с центральным и боковыми отверстиями. Метод крепления — приварной, при помощи специальных шпилек.

Конструктивные особенности

Конструкция подобных соединительных элементов позволяет выдерживать не только большое давление, но и прочие неблагоприятные условия эксплуатации. Сама конструкция регламентируется ГОСТом, сегодня могут иметь девять исполнений:

• с соединительным выступом под углом в 45°. Является наиболее часто применяемым для различных условий;
• с соединительным выступом под углом в 90°;
• с выступом в 45°, с впадиной и выборкой изнутри;
• с шипом, имеет выступ в 90°;
• с кольцевидной выборкой, пазом;
• с внутренней фаской под линзовую прокладку;
• для прокладок овального сечения, имеет канавку на торцевой поверхности тоже овальной формы;
• две последние конструкции — комбинированные.

Преимущества фланцев из стали

Фланцы должны обладать способностью выдерживать высокие и низкие температуры, работать в химически активных средах, не поддаваться окислению, иметь высокие показатели пластичности и ударной вязкости.

Сегодня применяются самые различные фланцы, которые могут изготавливаться из алюминия, пластика, чугуна и стали. Последние обладают большими преимуществами, среди которых необходимо выделить такие, как:

• из нержавеющей стали — подходят для монтажа самых различных труб, включая полиэтиленовые;
• стальные фланцы отлично выдерживают температуру от -70 до +450°C;
• нержавейка очень устойчива к рабочим агрессивным средам, применять фланцы можно, начиная от обычных водопроводов с технической и питьевой водой и заканчивая транспортировкой химических веществ, кислот, щелочей в качестве рабочей среды;
• стальные фланцы считаются экологически чистыми, отвечают всем санитарно-бактериологическим требованиям, их можно применять для различных целей.

Из минусов надо отметить только стоимость стальных изделий, которая намного выше алюминиевых и пластиковых.
Но это вполне оправдывается, например, там, где фланцы из обычной углеродистой стали потребуют замены уже через год, изделия из нержавеющей стали могут продержаться не одно десятилетие.

А. Монтаж трубопроводов на фланцевых соединениях

Состав работы

Диаметр трубопровода, мм, до

20

40

50

80

Монтаж трубопровода на установленных средствах крепления

0,21

———

0-24,7

(0-36,3)

0,23

———-

0-27,1

(0-39,8)

0,25

———-

0-29,5

(0-43,2)

0,32

———

0-37,7

(0-55,4)

В том числе:

разметка мест прокладки трубопроводов

0,04

———

0-04,7

(0-06,9)

0,04

————

0-04,7

(0-06,9)

0,04

————

0-04,7

(0-06,9)

0,04

————

0-04,7

(0-06,9)

очистка труб и фланцев от грязи

0,04

————

0-04,7

(0-06,9)

0,04

————

0-04,7

(0-06,9)

0,04

————

0-04,7

(0-06,9)

0,05

————

0-05,9

(0-08,7)

прокладка трубопроводов и фасонных частей с соединением стыков постоянными болтами, выверка уклона по чертежу, крепление трубопровода к опорам

0,13

———

0-15,3

(0-22,5)

0,15

———

0-17,7

(0-26)

0,17

———

0-20,1

(0-29,4)

0,23

———

0-27,1

(0-39,8)

а

б

в

г

Продолжение табл. 2

Состав работы

Диаметр трубопровода, мм, до

100

125

150

200

Монтаж трубопровода на установленных средствах крепления

0,33

———

0-38,9

(0-57,1)

0,38

———-

0-44,8

(0-65,8)

0,44

———

0-51,9

(0-76,2)

0,57

———-

0-75,8

(1-11)

В том числе:

разметка мест прокладки трубопроводов

0,04

———

0-04,7

(0-06,9)

0,04

————

0-04,7

(0-06,9)

0,04

————

0-04,7

(0-06,9)

0,04

————

0-05,3

(0-07,8)

очистка труб и фланцев от грязи

0,05

————

0-05,9

(0-08,7)

0,05

————

0-05,9

(0-08,7)

0,05

————

0-05,9

(0-08,7)

0,07

————

0-09,3

(0-13,7)

прокладка трубопровода и фасонных частей с соединением стыков постоянными болтами, выверка уклона по чертежу, крепление трубопровода к опорам

0,24

———-

0-28,3

(0-41,5)

0,29

———

0-34,2

(0-50,2)

0,35

———

0-41,3

(0-60,6)

0,46

———

0-61,2

(0-89,7)

д

е

ж

з

Продолжение табл. 2

Состав работы

Диаметр трубопровода, мм, до

250

300

350

400

Монтаж трубопровода на установленных средствах крепления

0,73

———-

0-97

(1-42)

0,87

———

1-16

(1-70)

1

———

1-33

(1-95)

1,1

———

1-49

(2-18)

В том числе:

разметка мест прокладки трубопроводов

0,04

———

0-05,3

(0-07,8)

0,04

———

0-05,3

(0-07,8)

0,04

———

0-05,3

(0-07,8)

0,04

———

0-05,3

(0-07,8)

1

очистка труб и фланцев от грязи

0,08

———

0-10,6

(0-15,6)

0,09

———-

0-12

(0-17,6)

0,11

———

0-14,6

(0-21,5)

0,11

———

0-14,6

(0-21,5)

2

прокладка трубопроводов и фасонных частей с соединением стыков постоянными болтами, выверка уклона по чертежу, крепление трубопровода к опорам

0,61

———

0-81,1

(1-19)

0,74

———

0-98,4

(1-44)

0,85

———

1-13

(1-66)

0,97

———

1-29

(1-89)

3

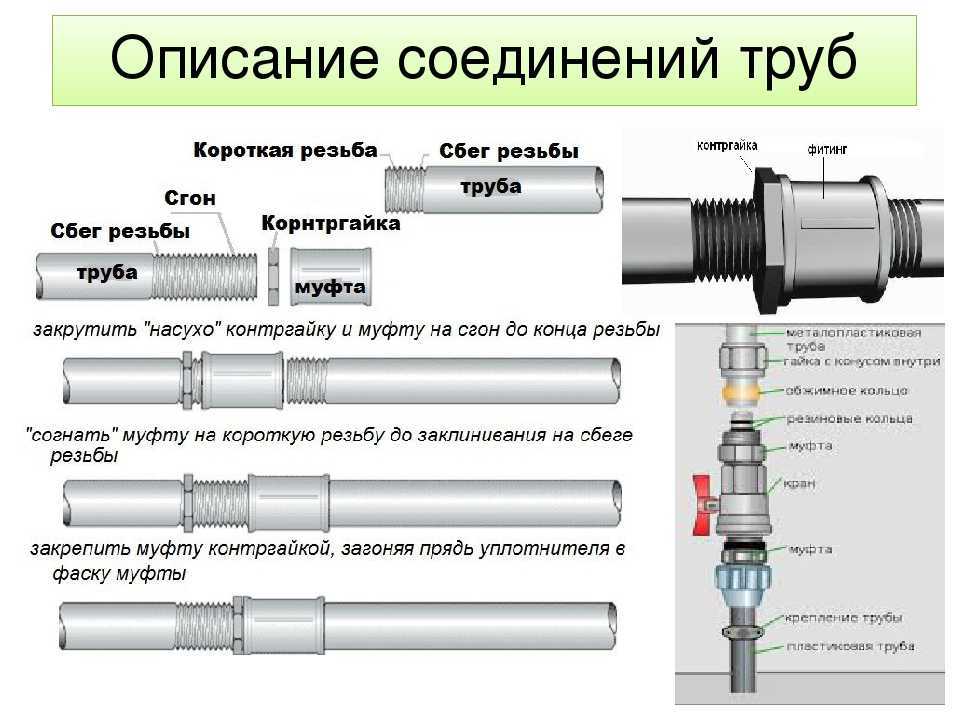

Виды и особенности коннекторов

Длительность эксплуатации трубопровода во многом определяется профессиональным монтажом и правильно подобранными соединяющими адаптерами. Большое разнообразие существующих фитингов позволяет собрать трубопровод соответственно любому по сложности проекту. Различают следующие разновидности штуцеров:

• соединительный;
• поворотный;
• приварной;
• переходный.

Переходные штуцеры предполагают сбор труб различного размера в одну систему. Хотя теоретически переход может рассматриваться любой, на практике существенный перепад диаметра часто невозможен, так как создается критическое повышение или понижение давления. Подобная коммуникация также будет быстро забиваться, если по трубам станут пускать неоднородную жидкость или воду с примесями.

Приварной штуцер – соединительный элемент цилиндрической формы без шестигранника. Наружные диаметры патрубка для сварки и елочки идентичны. Изготавливается деталь из металла. Используется она для присоединения шлангов к трубам, различному оборудованию.

Поворотный штуцер применяется там, где необходима возможность вращения. Внутренняя часть изделия прокручивается. Это позволяет избежать изломов шланга, например, при наматывании на катушку. Используется для фиксации двух гибких трубопроводов между собой, обеспечивает присоединение шланга к точке подачи воды.

Соединительные штуцеры применяют для коммутации двух шлангов в общую систему. Их используют при организации полива, сборе водо- и газопроводов. Такие элементы могут не наделяться резьбой. В этом случае адаптеры называются «елочка-елочка». Они фиксируют шланги одного или разных диаметров.

Елка представляет собой цилиндр с нанесенными выпуклыми ребрами, которые предотвращают сползание края шланга. Такой элемент станет отличным решением, если лопнул рукав или нужно установить распылитель.

Соединительные штуцеры также можно разделить на несколько подвидов.

С накидной гайкой

С накидной гайкой – позволяют осуществлять соединение при недвижимом шланге. Такой адаптер также называют американкой. Ниже приложен чертеж изделия, возможные размеры деталей.

Угловой

Угловой – необходим, когда требуется непрямое соединение. Позволяет закрепить резиновый шланг под прямым углом (несмотря на упругость материала, перегибать его, изменяя форму, не всегда оправданно в плане безопасности).

С внутренней резьбой

С внутренней резьбой – в народе его называют патрубком с гайкой. Чаще всего деталь используют для фиксации гибкого шланга или эластичного патрубка с металлической трубой, имеющей внешнюю резьбу нужного диаметра. Данное изделие применяют в трубопроводах различного назначения.

Врезной фитинг

Врезной фитинг – применяется для герметичной фиксации гибких трубок, шлангов с различными композитными и металлическими емкостями. Врезные штуцеры с уплотнением также используют для сбора системы капельного орошения.

Тройник

Тройник – данный вид незаменим при сборе труб и шлангов в местах, где нужны разветвления. В продаже есть изделия, позволяющие объединять шланги диаметром 6 мм, 8 мм, 10 мм. Места креплений дополнительно упрочняют хомутами.

Быстросъемный

Быстросъемный – применяется для подсоединения инструмента и различных приспособлений. Характеризуется меньшей длиной, количеством борозд елочки. На второй стороне изделия имеется специальный зажим, герметично фиксирующий соединение. Такое изделие ускоряет сборку и отсоединение оборудования. Быстроразъемные фитинги предполагают многократное использование.

Как выполняется соединение?

Важнейшим моментом монтажа является затяжка фланцевого соединения

Важно добиться максимальной герметизации стыка

Подготовительный этап

Прежде всего, нужно осмотреть соединяемые поверхности фланцев, на них не должно быть заметно дефектов в виде выбоин и царапин. Должны отсутствовать следы коррозии.

Рекомендуется предварительно «прогнать» гайки по резьбе болта, чтобы убедиться, что на резьбе нет дефектов. Далее нужно установить новую прокладку, убедившись в том, что она стоит правильно.

При разборке и последующей сборке устанавливать старую прокладку не рекомендуется. В крайнем случае, допустимо установить 2-3 прокладки, бывших в употреблении, при условии, что они не имеют явных повреждений.

Как проводится затяжка?

Для обеспечения равномерной затяжки нужно закручивать болты в определенной последовательности. Рекомендуется выполнять работу так:

• слегка накручивается первый болт (любой);
• вторым затягивают (тоже слегка) болт, расположенный напротив первого;
• третий болт, который следует слегка затянуть, расположен под углом около 90 градусов по отношению к первому и второму;
• четвертый болт, с которым нужно работать, находится напротив третьего.

Таким образом, если используется фланец с четырьмя отверстиями, то затяжка болтов ведется по принципу «крест-накрест». Если используется деталь с шестью отверстиями, то первые четыре болта затягиваются так же, затем, работают с пятым болтом, расположенным между первым и третьим, а последним подтягивают болт, находящийся между вторым и четвертым.

Завершив этот этап, начинают постепенно подтягивать болты в той же последовательности. Чтобы обеспечить герметичное соединение, болты должны быть затянуты с определённым усилием.

Если перестараться, то можно сорвать резьбу, а если затяжка будет неравномерной, то добиться герметичности не получится. Чтобы обеспечить равномерное усилие при затяжке, используют специальные приспособления:

• динамометрический ключ – ручной или гидравлический;
• пневматический гайковерт;
• натяжной механизм с гидроприводом.

После запуска трубопровода в течение первых суток эксплуатации возможно ослабление затяжки в пределах 10%. Поэтому на вторые сутки после запуска системы необходимо дополнительно подтянуть соединения.

Итак, для создания разборного соединения трубопровода могут быть использованы фланцы. Несмотря на относительную простоту выполнения фланцевых соединений, монтажные работы должны выполнять только специалисты. Особенно в том случае, если соединения выполняются на трубопроводах для транспортировки опасных сред (к примеру, бытового газа). Выполнение работ на трубопроводах, работающих под давлением, выполнение фланцевых соединений осуществляется под контролем инженеров.

Выбор

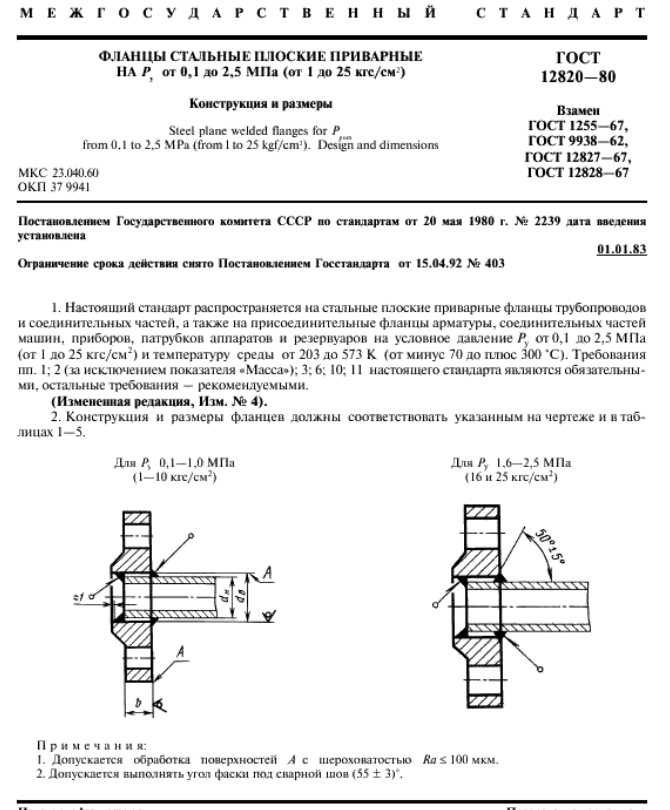

Как и любая другая фурнитура, используемая для сборки трубопроводов, фланцы выпускаются разных типоразмеров

Разберемся, на какие характеристики нужно обращать внимание

Проход условный

Это очень важная характеристика. Условный проход фланца – это, по сути, внутренний диаметр трубы, на которую эта деталь устанавливается. Обозначается этот параметр буквенным обозначением Ду, измеряется в мм. Для приварных фланцев вместе с размером условного прохода указывается латинская буква, буквой обозначается наружный диаметр трубы.

Ряд

Детали, имеющие одинаковый условный проход, далеко не всегда одинаковые. Еще одним важным параметром является рядность. Отличия моделей:

• в разнице межосевых расстояний крепежных отверстий;
• диаметром крепежных отверстий.

Рабочее давление

При выборе арматуры очень важно обращать внимание на такой показатель, как рабочее давление в трубопроводе. Этот показатель определяется максимально возможным давлением, при котором трубопровод может функционировать без образования протечек в местах разборных соединений. Показатели условного давления зависят от следующих параметров:

Показатели условного давления зависят от следующих параметров:

Показатели условного давления зависят от следующих параметров:

• геометрические размеры деталей;
• материал изготовления;
• наличия и материала уплотнительной прокладки.

Рабочая температура

Этот показатель не менее важен, так как при превышении максимальных показателей, в местах фланцевых соединений может образоваться течь. Параметры рабочего давления и рабочей температуры зависят друг от друга, поэтому эти показатели указывают в специальных таблицах в сопроводительной документации к изделию.
