Гидроудар в системе водоснабжения

Способы комплексной модернизации системы

Комплексная модернизация системы предполагает установку оборудования, направленного на нейтрализацию воздействия избыточного давления.

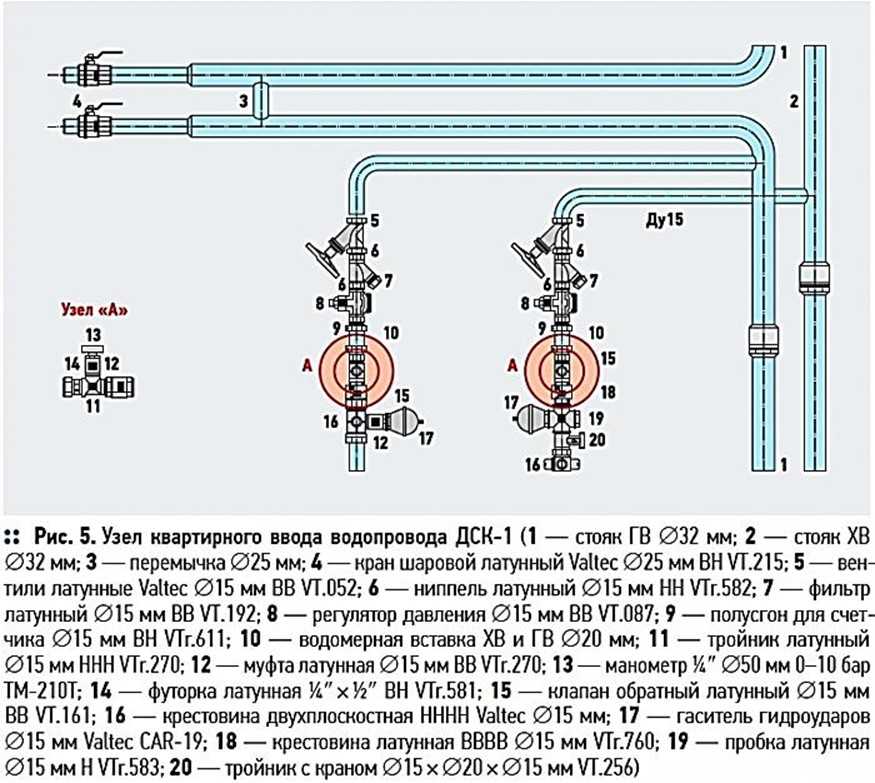

Способ #1. Применение компенсаторов и амортизаторов

Гасители и гидроаккумуляторы одновременно выполняют три функции: собирают жидкость, устраняя при этом ее лишний объем из системы, а также способствуют предотвращению нежелательного явления.

Компенсирующее устройство, роль которого выполняет гидроаккумулятор, устанавливают по направлению движения воды на тех промежутках отопительного контура, где велика вероятность колебания давления в системе.

Гидроаккумулятор или гаситель представляет собой стальную колбу объемом до 30 литров, включающую две разделенные резиновой или каучуковой мембраной секции.

При возникновении в системе избыточного давления водяной столб первой секции начинает давить на разделительную мембрану, за счет чего она изгибается в направлении воздушной камеры

При повышении давления гидравлические удары «скидываются» в резервуар. За счет изгибания резиновой мембраны в сторону воздушной камеры в момент поднятия водяного столба и достигается эффект искусственного увеличения объема контура.

В качестве амортизирующих устройств используют трубы, выполненные из термостойкого армированного каучука или эластичного пластика.

Эластичный материал амортизирующих приспособлений самопроизвольно гасит энергию гидравлического удара в точке, где давление достигло критического значения

Для достижения желаемого эффекта достаточно использовать изделие длиной в 20-30 см. Если же трубопровод имеет большую протяженность, участок амортизатора увеличивают еще на 10 см.

Способ #2. Установка защитного клапана диафрагменного типа

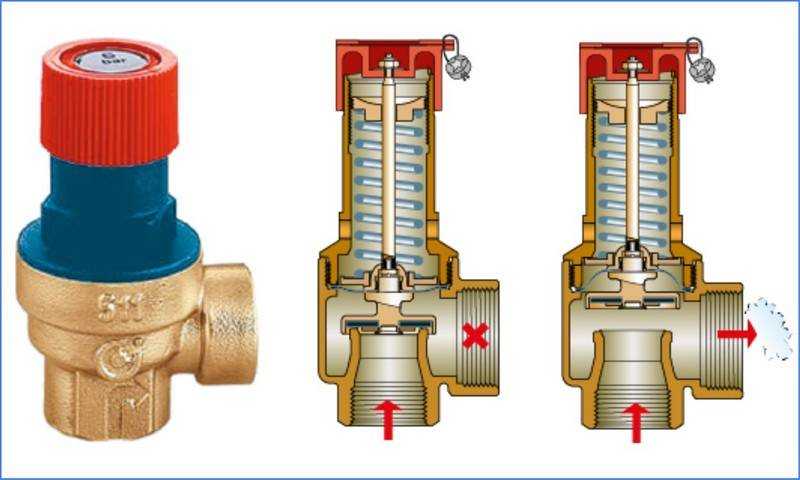

Защитный клапан диафрагменного типа размещают на отводе трубопровода рядом с насосом с тем, чтобы выпускать заданное количество воды при избытке давления.

Защитный клапан, оснащенный жестким уплотнителем, который выполняет функцию быстрого сброса давления, является надежным предохранителем автономной системы

В зависимости от производителя и типа модели защитный клапан приводится в движение посредством электрической команды контроллера, либо же с помощью пилотного устройства быстрого действия.

Устройство срабатывает, когда давление превышает безопасный уровень, защищая насосную станцию при внезапной остановке оборудования. В момент опасного всплеска давления он полностью открывается, а при падении его до нормального уровня – регулятор медленно закрывается.

Способ #3. Оснащение терморегулирующего клапана шунтом

Шунт представляет собой узкую трубку с просветом в 0,2-0,4 мм, которую устанавливают по направлению циркуляции теплоносителя. Основная задача элемента – при появлении перегрузок постепенно понижать давление.

Рекомендуем: Неисправности котлов Навьен — коды и ошибки 02, 03, 10 и другие, причины и методы устранения

Узкую трубку, диапазон сечения которой не превышает 0,2-0,4 мм, размещают со стороны, откуда жидкость попадает в термостат

Метод шунтирования применяют при обустройстве автономных систем, трубопровод которых выполнен только из новых труб. Это обусловлено тем, что наличие ржавчины и осадка в старых трубах способно свести эффективность шунтирования на «нет». По этой причине при использовании шунта на входе в отопительный контур рекомендуется устанавливать эффективные водяные фильтры.

Способ #4. Использование термостата с суперзащитой

Это своего рода предохранитель, который отслеживает давление в системе и не позволяет ей работать после того, как показатель достигнет критической отметки. Устройство оснащено пружинным механизмом, размещенным между термоголовкой и клапаном. Пружинный механизм срабатывает при избыточном давлении, не позволяя клапану полностью закрыться.

Такие термостаты устанавливают строго по обозначенному на корпусе направлению.

Настройка системы отопления

После завершения монтажа, ремонта отопительную систему настраивают или, другими словами, балансируют. Допущенные в процессе проектирования и строительства ошибки нужно устранить до ввода теплового контура в эксплуатацию, чтобы в дальнейшем не случилась авария, инициированная гидроударом.

Операции, выполняемые при настройке системы отопления:

• замеры наружных диаметров и протяженности труб на каждом участке, при отклонениях от проекта ошибки устраняют;
• выявление присутствия в замкнутом контуре воздушных пробок, их ликвидация;
• проверка уровня жидкости при запуске отопительного трубопровода с расширительным баком.

Настройка помогает сделать систему надежной с рациональным расходованием тепла. Особенно чутко на недочеты реагирует тепловой контур с естественной циркуляцией. Иногда прочистка фильтра на входе жидкости в котел нормализует водооборот.

После отладки оборудования и арматуры системы производят балансировку теплового режима, регулировку нагрева носителя. Если этого не сделать, ближние к отопительному котлу радиаторы будут горячими, дальние — холодными. При этом режим работы отопителя будет неэкономичным.

Для балансировки обогрева на входе каждой батареи ставят вентиль особой конструкции или регулируют степень нагрева установкой шайб различного диаметра.

Защита от гидроудара

Чтобы защитить трубопровод от гидравлических ударов, нужно:

Плавно открывать/закрывать запорные элементы

При плавном закрывании крана давление в трубопроводе будет постепенно выравниваться. При этом ударная волна будет иметь незначительную силу, а следовательно, мощность гидравлического удара будет минимальной. Но не во всех случаях возможно обеспечить плавное закрывание крана

Далеко не у всех моделей вентильная конструкция, многие современные краны имеют шаровую систему – достаточно одного неосторожного резкого поворота и кран придёт в положение «закрыто»

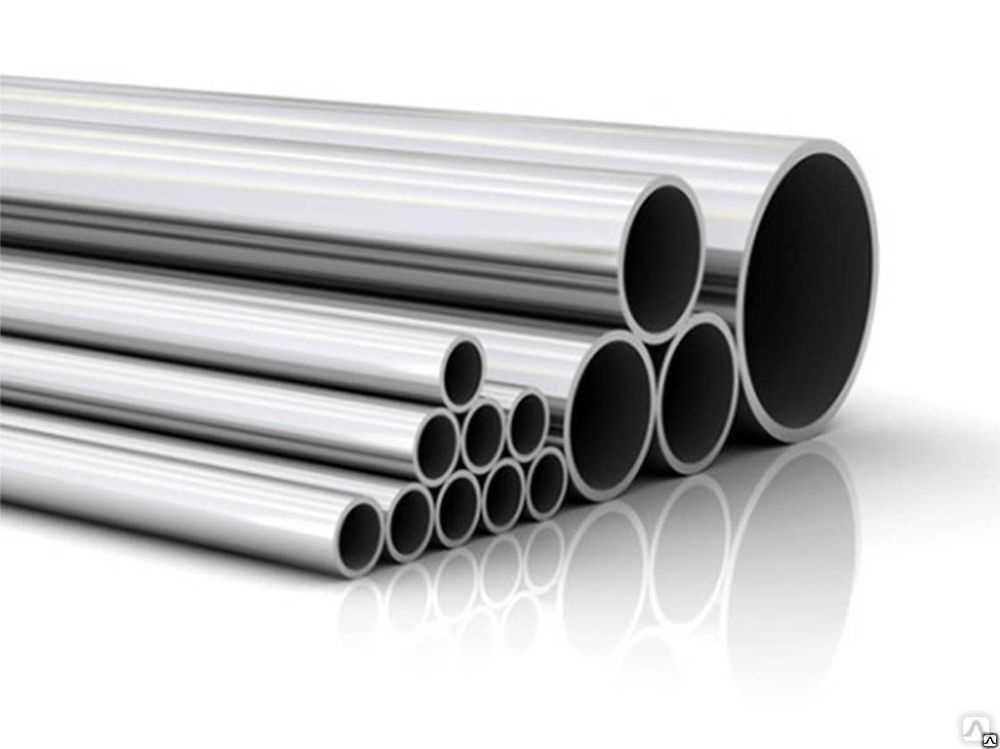

Использовать трубы большого диаметра

В трубопроводах большого диаметра рабочая среда движется с меньшей скоростью, чем в системах с более маленьким диаметром. А чем скорость перемещения потока жидкости меньше, тем слабее сила гидроудара. Однако данный способ гораздо затратнее. Расходы увеличиваются за счёт более высокой стоимости труб и теплоизоляции.

Установить амортизирующее устройство

Данное устройство располагается по направлению движения рабочей жидкости. В качестве амортизатора используется отрезок трубы из эластичного пластик либо каучука, которым заменяется часть жёсткой трубы перед термостатом. При возникновении гидравлического удара происходит растяжение эластичного отрезка и частичное гашение силы удара.

Использовать компенсаторное оборудование

Для сбрасывания лишней жидкости до момента нормализации давления в трубопроводе используется гидравлический аккумулятор. Данное оборудование выполнено в виде герметичного бака, оснащённого мембраной и воздушным клапаном. Мембрана изготавливается из эластичного материала, бак – из стали.

Использовать автоматику насосов

Одной из причин появления гидравлических ударов в трубопроводе является насосное оборудование. Движение рабочей среды зависит от того, насколько быстро вращаются насосные валы. Следовательно, плавное снижение/увеличение скорости вращения позволяет уменьшить силу воздействия и снизить риск появления гидроударов.

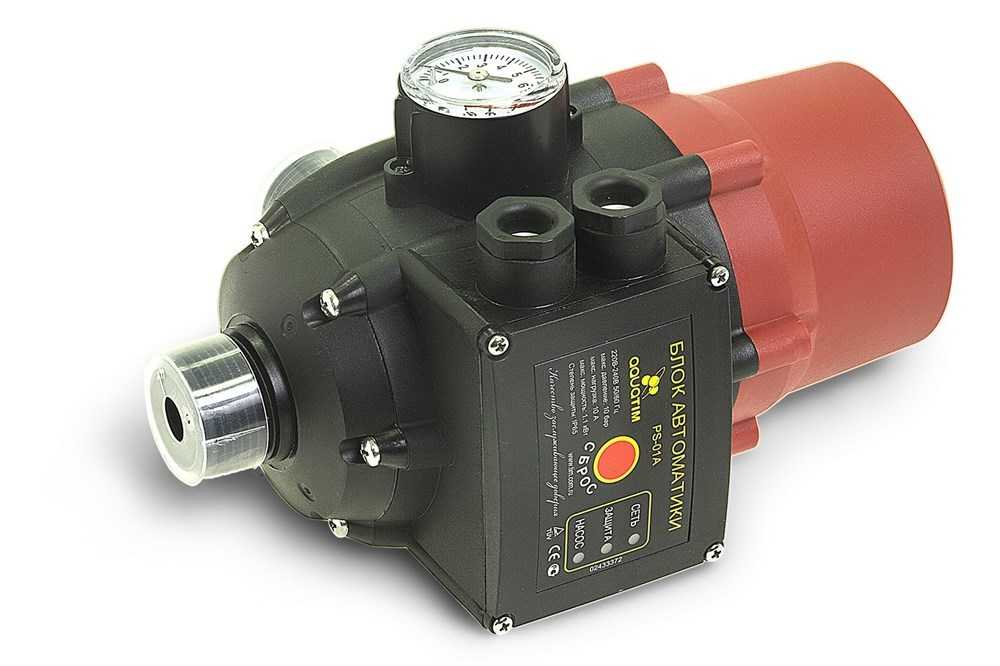

На производствах для управления насосным оборудованием используются специальные регуляторы, частотные преобразователи и прочие подобные приборы. Данное оборудование также подходит для использования в бытовых условиях.

Гидравлические удары в коммуникациях появляются при остановке насосного оборудования, например, при исчезновении сети питания. На производствах и в сфере коммунального хозяйства резервные источники используются давно и не раз доказали свою эффективность. Предупреждение аварийных ситуаций и сокращение расходов на ремонтные работы приводят к существенной экономии средств. Включение домашнего насосного оборудования через устройство защиты от гидроударов (стабилизаторы и источники резервного питания) поможет обезопасить внутренние коммуникационные системы.

Использовать байпас

Байпас представляет собой дополнительный участок трубопровода, который используется в качестве обходного канала и служит для регулирования пропускной способности сети отопления. Такие устройства можно монтировать, как в новые системы, так и в уже существующие.

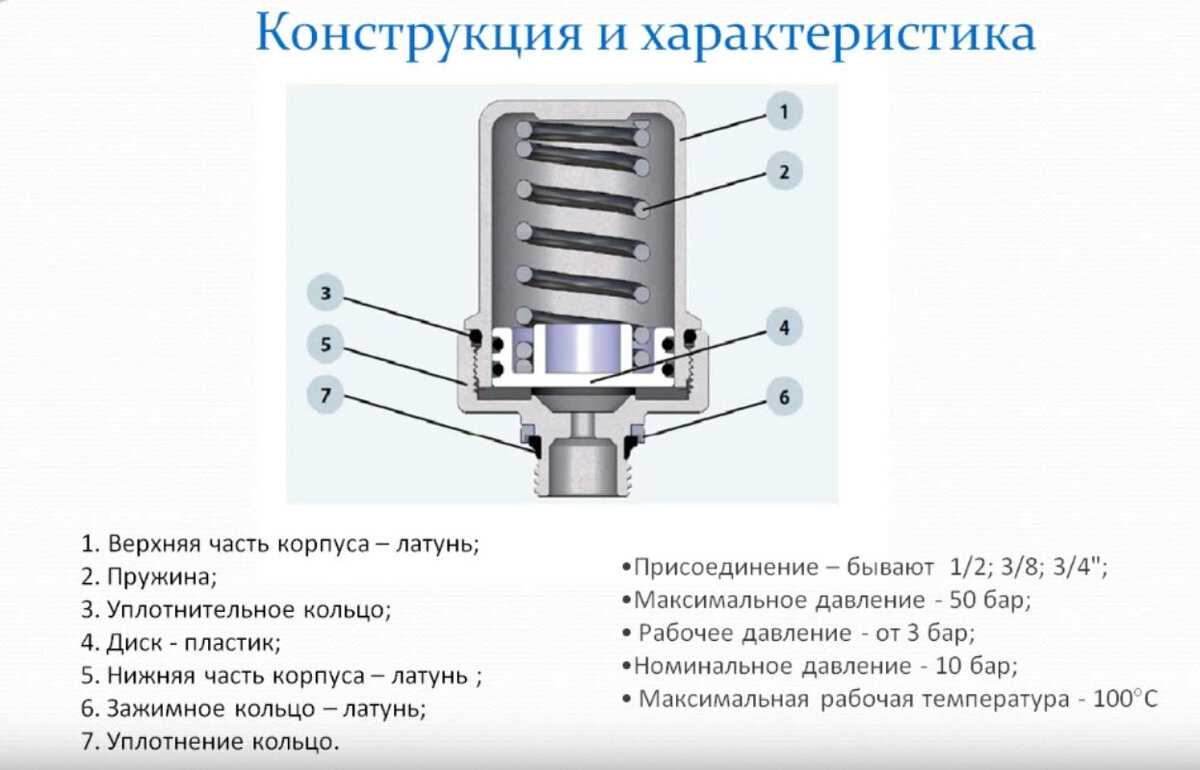

Гаситель гидроударов

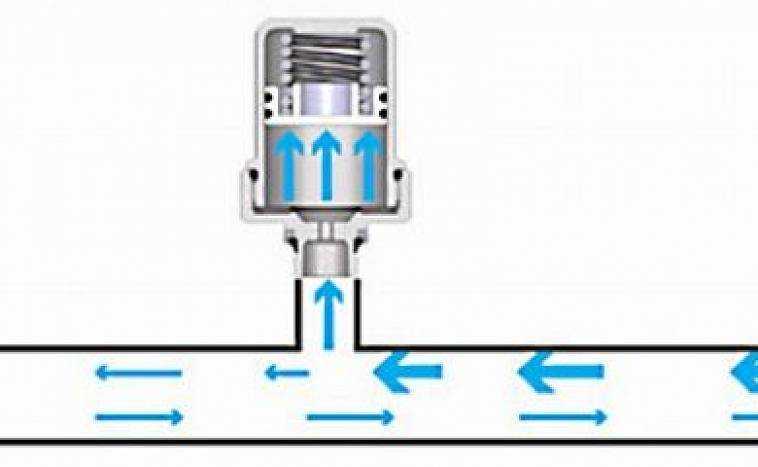

Это простое, но эффективное изобретение, работающее по принципу расширительного бака отопительных коммуникаций. При резком перепаде давления жидкость перемещается в мембранный гаситель. После того, как давление в трубопроводе упадёт до рабочей величины, произойдёт выталкивание жидкости обратно в систему. Возвращение воды обеспечивается благодаря избыточному давлению воздуха, находящегося с противоположной стороны мембраны.

Защитный клапан

Клапан защиты от гидроудара располагается в трубопроводной системе рядом с наносом. Он реагирует на скачки давления, принимая обратную волну и предотвращая гидравлические удары. Клапан оснащён специальным регулятором, который при перепаде давления плавно открывает его. Таким образом, когда обратный поток рабочей среды доходит до насосного агрегата, клапан уже находится в открытом состоянии. В результате этого происходит сбрасывание воды, а следовательно, снижение давления до допустимой величины. После нормализации давления регулятор закрывает клапан, чтобы предотвратить опустошение системы.

Избегаем гидроударов – основные правила

Люди, столкнувшиеся с гидроударами и не понаслышке знающие об их губительном воздействии, интересуются: а можно ли всего этого избежать? Вариантов существует сразу несколько, ознакомимся с каждым из них.

• В первую очередь, действуйте аккуратно и мягко. Не закрывайте резко шаровой кран, иначе возникнет удар. Во избежание его появления арматуру закрывайте плавно, спешить при этом не стоит. Удосужьтесь потратить несколько лишних секунд – это не так много по сравнению с предстоящим ремонтом водопровода.
• Для уменьшения данного эффекта можно несколько усовершенствовать систему. Как уже отмечалось, для этого устанавливаются гидроаккумуляторы (их еще называют демпферами), накапливающие воду в случае повышения давления в контуре.

Если удары возникают вследствие прекращения работы насоса, то можете поставить специальный клапан для защиты. Такие устройства срабатывают исключительно при ударе и снижают нарастающее давление в магистрали. Этот клапан крайне надежен. Он устанавливается рядом с насосом.
Автоматика – еще один возможный вариант решения проблемы. Благодаря специальным блокам управления активизация и остановка системы будут предельно плавными. Насос при необходимости будет увеличивать или уменьшать давление, из-за чего риск гидравлического удара практически сводится к нулю.
Наконец, если гидроудары возникают по причине неправильного планирования всей системы, то единственный выход – полностью ее переделать.

Обратите внимание! Если не устранить проблемы сразу же после появления ударов, то систему в любом случае рано или поздно переделывать все же придется. Ведь если ситуация все время повторяется, то все элементы – в том числе трубы – вскоре выйдут из строя

После этого ремонт будет стоить намного больше.

Чем опасен гидроудар в системе водоснабжения

Закон сохранения энергии подсказывает нам, что энергия движения воды в напорном трубопроводе при резкой её остановке никуда не исчезнет. Прежде всего она перейдет в энергию деформации трубы. При положительном гидроударе трубу будет распирать, при отрицательном труба будет стараться схлопнуться.

Во-вторых, в кинетическую энергию самой трубы, то есть труба при гидроударе резко дёрнется.

В-третьих, обратное движение воды от задвижки создаст разряжение в трубопроводе и труба от расширения перейдёт к сжатию.

Такие переходы энергии могут быть негативными для водопровода, а именно:

• Разорвать трубопровод и места его подсоединения к задвижке;
• Оторвать крепление трубопровода;
• Вывести из строя счетчики воды, насосы и другую арматуру;
• Разрушить перекрывающие вентили;
• Тонкостенный трубопровод, например, медный, может схлопнутся;
• Воздух может всосаться в трубопровод через фланцевые соединения.

Постоянные гидроудары могут спровоцировать самую опасную аварию – прорыв трубы

Гидроудары наиболее опасны и доставляют большие неприятности в системах теплых полов. По контурам полов двигается горячая жидкость. На объем последствий влияет место, на котором образовалось препятствие. При наличии преграды в начале системы давление увеличится незначительно, если преграда образуется в конце трубопровода, то давление повысится сильнее.

Как правило, гидравлический эффект возникает, если при монтаже системы отопления использованы разнокалиберные изделия. Если посредством переходников контуры не уравнены в диаметре, значит, давление однозначно увеличится.

Из-за чего возникает гидроударное явление.

Если трубопровод полностью либо частично утрачивает проходимость, то внутри возрастает давление.

Неправильная прокладка водопроводов приводит к возникновению внутри нее щелчков и стуков, которые свидетельствуют о гидроударах. Возникают звуки при внезапном прекращении течения жидкости в системе, а затем ее возобновлении.

При нахождении жидкости внутри трубы на препятствие, ее скорость снижается, при этом объем постоянно увеличивается. Не имея выхода для разгрузки, поток создает волну в обратном направлении, которая сталкивается с общим потоком, увеличивает давление порою до максимального показателя 20 атмосфер.

Герметичность трубы не дает выйти жидкости наружу, образующаяся сила удара несет большую опасность в виде разрыва трубопровода.

Для систем отопления и водоснабжения следует применять специальные трубы без швов согласно Гост 3262 – 75, или напорные изделия из металлопластика, выполненные по Гост 18599.

Причинами для возникновения гидроударов считают:

1.неполадки функционирования насоса, обеспечивающего циркуляцию.

2.скопление воздуха внутри системы.

3.перебои в электроснабжении.

4.резкое перекрытие арматуры для затвора.

В автономной системе отопления все чаще устанавливают шаровые краны, которые не имеют плавного хода. Быстрое движение крана имеет отрицательное свойство, потому что становится причиной гидроударов.

Использование винтовых кранов считается более безопасным, потому что устройство обеспечивает плавное раскручивание буксы.

Гидроудар возникает, если запускают систему с невыпущенным воздухом. Вода, попадая в трубу, наталкивается на воздушную пробку, которая придает потоку обратную амортизацию.

Устранить причины возникновения гидроударов может установка защиты систем трубопроводов.

Для этого применяют различные методы.

1.Поэтапное перекрытие трубопроводной системы.

Так как стенки труб упругие, то ударная энергия воздействует не сразу всей мощностью. Трубы компенсируют часть удара за счет деформации конструкции, поэтому нарастание силы удара происходит постепенно.

Поэтому если суммарная сила удара будет одинаковая, то воздействие его будет постоянно снижаться. Плавное или поэтапное включение гарантирует постепенное нарастание давления, что повлечет незначительные повреждения труб.

Внимание! Лучше устанавливать запорную арматуру с большим промежутком времени для перекрытия или подачи воды. 2.Установка автоматических конструкций

2.Установка автоматических конструкций.

Автоматическое управление должно иметь настройку на плавное изменение давления в трубопроводе. Для этого устанавливают насосы, имеющие функцию автоматического изменения количества оборотов, или оборудование, работающее с помощью электронного управления, внутри которого стоят частотные преобразователи.

Внимание! Автоматические устройства позволяют осуществлять контроль за потоком жидкости и ее давлением в системе. Автоматические насосы с регулировкой количества оборотов плавно увеличивают, либо понижают водяное давление

Автоматика направлена на выполнении двух задач: контроль за перепадами давления и его регулировка при необходимости

Автоматические насосы с регулировкой количества оборотов плавно увеличивают, либо понижают водяное давление. Автоматика направлена на выполнении двух задач: контроль за перепадами давления и его регулировка при необходимости.

Причины возникновения гидроудара

Физическая природа этого явления кроется в полной утрате или существенным снижением пропускной способности водопроводов, вследствие которой и повышается давление жидкости в системе.

В домах, где были неграмотно спроектированы и обустроены инженерные коммуникации, нередко можно услышать в трубопроводе характерное постукивание и щелчки.

Они являются внешним проявлением гидроудара и возникают, когда в замкнутой системе внезапно прекратилась циркуляция жидкости, а затем также внезапно возобновилось ее движение.

В роли естественных препятствий трубопровода часто выступают воздушные пробки, переходники с большего диаметра на меньший, либо установленная запорная арматура

Если на пути движущегося с определенной скоростью потока воды возникает препятствие, его скорость перемещения замедляется, а объем продолжает увеличиваться. Не находя выхода, он формирует обратную волну, которая, сталкиваясь с основной водной массой, повышает давление в системе. Иногда оно может достигать порога в 20 Атм.

Ввиду герметичности магистрали скопившемуся объему деваться некуда, но мощная энергия все равно стремится найти выход во внешнюю среду. Возникающая в результате такого столкновения сила удара и создает опасность разрыва трубы, которая не обладает достаточным запасом прочности.

По этой причине для обустройства системы необходимо использовать адаптированные под водные сети бесшовные водо-газопроводные трубы, соответствующие ГОСТу 3262-75, либо напорные металлопластиковые аналоги, произведенные согласно ГОСТу 18599.

От перманентного воздействия водной энергии и сам трубопровод, и жесткие элементы системы постепенно или быстро станут разрушаться

Основными факторами, провоцирующими возникновение гидроудара в трубах, являются:

• перебои в работе или выход из строя циркуляционного насоса;
• присутствие воздуха в замкнутом контуре системы;
• перебои с подачей электроэнергии;
• при внезапном перекрытии запорной арматуры.

Кратковременное повышение давления в замкнутом контуре вследствие нагнетания жидкости свыше положенной нормы может возникнуть, если при включении насоса крыльчатка начинает свое движение с больших оборотов.

В последнее время при обустройстве автономной системы отопления вместо старых вентилей и задвижек все чаще применяют шаровые краны, устройство которых не предусматривает плавный ход.

Их способность оказывать быстродействующий эффект имеет обратную сторону, являясь одной из самых распространенных причин гидроудара.

Если при запуске системы из нее не выпустили воздух, в момент открытия шарового крана возникает столкновение воздуха с практически несжимаемой жидкостью

В плане безопасности винтовые краны являются более предпочтительными, поскольку за счет поэтапного раскручивания буксы обеспечивают плавное открывание/перекрывание запорной арматуры.

Аналогичная ситуация возникает и когда перед запуском системы из контура не выпущен воздух. В момент открытия крана вода сталкивается с воздушной пробкой, которая в условиях замкнутой системы выступает своего рода пневматическим амортизатором.

Что такое гидроудар

Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.

Гидроудар в системе водоснабжения

Простыми словами гидроудар-это резкий скачок давления в трубах

Гидравлический удар бывает:

• Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
• Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.

Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.

При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.

Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.

Причины возникновения гидравлического удара

Основными причина , возникновения гидроудара системе водоснабжения:

• Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
• Поломка или отключение циркуляционного насоса, насосной станции.
• Воздушные пробки в системе водопровода.
• Перепады сечения водопроводных труб.

В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.

И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.

Трещина в трубе-после гидроудара

Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.

И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.

Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы

Последствия гидроудара

Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.

От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.

Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.

Последствия гидроудара- затопило квартиру

В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.

Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.

Особенности явления гидроудара.

Гидроударом называют образование резкого скачка давления внутри труб, наполненных водой. Удар проявляет себя, когда жидкость сталкивается с препятствием на пути течения. Явление может спровоцировать резкое закрытие арматуры для затвора, либо остановка работы насоса, либо образовавшаяся пробка из воздуха.

Встретившись с препятствием, жидкость все также течет с большой скоростью. Далее на первые слои воды налетают следующие потоки, уплотняя его.

Нарастающие слои увеличивают давление внутри трубы, вода пытается удалить часть составляющей, чтобы осуществить разрядку.

Внимание! Бывает, что видно не сразу произошедший удар в трубах водопровода или отопления. Часто снаружи система работает, как и прежде

1.разрывы труб из металла, сделанных с помощью сварки.

2.разрыв изделия по резьбе.

3.разрывы трубы из пластика.

4.неисправность подмоток либо уплотнительных прокладок.

5.попадание арматуры для затвора в водопроводную систему.

6.появление сбоя в работе манометров.

7.неполадки в работе счетчиков для воды.

Если причиной удара становится задвижка либо шаровый механизм, то последствия можно сразу не увидеть, а некоторым показаться безвредными.

Щелчки можно услышать на участках перехода труб одного размера к патрубкам с меньшим диаметром. Транспортируемая жидкость в месте соединения сталкивается с небольшим препятствием.

Данное явление может вызвать такие последствия как:

1.поломка оборудования. При нарушении герметичности трубопроводов страдают приборы для отопления.

2.порча имущества. Удары могут стать причиной потопа в квартире.

3.возможность появления ожогов, если гидроудары прорвут теплоснабжение, и из труб хлынет кипяток.

Причины возникновения гидроудара и его особенности

Итак, основная причина гидроудара – это изменение скорости потока жидкости в трубе. При этом перепад должен быть скачкообразный, то есть, резким. К примеру, отключился насос подачи воды, или, наоборот, он резко включился. Особенно это будет чувствоваться в местах, где поток воды встречается с какой-либо преградой: воздушным пузырем или запорной арматурой. Через задвижки и вентиля жидкость проходит без проблем, здесь ее скорость практически не изменяется, но увеличивается перед ними ее объем.

А увеличение массы – это увеличение давления на данном участке, которое при разных обстоятельствах может превышать 10 атм. Такой избыточный объем должен куда-то выйти, а так как водопроводная система отчасти закрытая, то появляется большая вероятность, что труба на этом участке, особенно в стыке с запорной арматурой, разорвется.

Пластиковая труба после неоднократных гидроударов

Причины появления гидроудара

Итак, об основной причине уже упоминалось – включение или выключение насоса. Теперь остальные причины.

• Воздушные пробки, которые образуются внутри трубной разводки водопровода. Поэтому от них надо избавляться еще до начала работы. Правда, необходимо отметить, что такая причина не является основной, когда дело касается водоснабжения. Чаще воздух становится причиной гидроударов в системах отопления.
• Если резко закрыть вентиль или задвижку на магистральном контуре подачи воды. Кстати, в настоящее время специалисты отмечают, что данная причина становится основной, потому что в водопроводные схемы стали устанавливать быстро закрывающиеся элементы, такие как шаровые краны. И если внутри трубы окажется воздушная пробка, то давление при закрытии крана может резко подняться от 1 до 10. Конечно, надо отдать должное производителям труб, они могут выдержать и не такие нагрузки. Но многократное давление может вывести из строя даже их.
• Конечно, перебои с подачей электроэнергии становится, во-первых, причинами резкого отключения насосного оборудования. А уже, во-вторых, резкой остановкой скорости потока жидкости. Соответственно все то же самое произойдет и с включением.

Как правильно закрывать запорную арматуру

Последствия гидроударов

Безопасность системы водоснабжения основана на правильном подходе к ее проектированию

Поэтому очень важно, создавая водопровод, учитывать все нюансы, касающиеся причин возникновения гидравлических ударов. И самое основное – это постараться создать такую трубную разводку, в которой вода при движении не встречала преград, а точнее, их должно быть как можно меньше

Но даже установленный вентиль на пути движения воды не всегда будет той преградой, которая создаст большое давление

Ведь все будет зависеть от объема жидкости, которая начнет собираться перед ним. К примеру, короткий трубопровод или труба с малым диаметром. На таких участках гидравлические удары большая редкость

Но даже установленный вентиль на пути движения воды не всегда будет той преградой, которая создаст большое давление. Ведь все будет зависеть от объема жидкости, которая начнет собираться перед ним. К примеру, короткий трубопровод или труба с малым диаметром. На таких участках гидравлические удары большая редкость.

Что касается последствий, то неприятных моментов, созданных гидроударом достаточно много.

• Разрушаются трубные разводки.
• Выходит из строя запорная арматура и насос.
• Затапливаются помещения.
• Портится мебель и другие предметы интерьера.
• Требуется ремонт водопровода с полной или частичной заменой труб.
• На какое-то время прекращается подача воды в дом.

Последствия гидравлического удара в водопроводной трубе

Способы защиты от гидроудара

Чтобы свести к минимуму вероятность возникновения гидроудара необходимо соблюдать правила монтажа водопроводных и отопительных коммуникаций. Но, только этого недостаточно. Для более полной уверенности необходим комплексный подход, соблюдение правил безопасности и технических инструкций.

Проще говоря, чтобы защитить трубопроводные системы от гидроудара необходимо:

Плавно закрывать и открывать запорную арматуру.

При плавном закрывании крана давление в трубопроводе будет постепенно выравниваться. Ударная волна, возникающая при этом процессе будет иметь незначительную силу, и следовательно, мощность гидравлического удара будет минимальной. Плавное открывание и закрывание запорной арматуры необходимо выполнять не только на промышленных объектах, но когда запускается водоснабжение и отопление в частном доме.

Использовать в системе амортизирующее устройство.

Такое устройство представляет из себя отрезок трубы из эластичного пластика либо каучука, которым заменяется часть жёсткой трубы. Монтируется оно перед термостатом по направлению движения рабочей жидкости. В случае возникновения гидравлического удара происходит растяжение стенок эластичного отрезка трубы, и сила гидроудара значительно гасится.

Использовать гидроаккумуляторы и демпферные устройства.

Гидравлический аккумулятор применяется для поддержания стабильного давления жидкости в трубопроводной системе. Такие устройства выполнены в виде металлического герметичного бака с расположенными внутри эластичной мембраной и воздушным клапаном. В момент возникновения гидроудара, эластичная мембрана перемещается — это позволяет вместить излишек жидкости. Когда давление нормализуется, уменьшается, то мембрана возвращается в исходное положение под воздействием воздуха, расположенного с обратной стороны.

Специальные регуляторы, частотные преобразователи и прочие подобные приборы позволяют плавно регулировать снижение или увеличение скорости вращения насосных валов, которые влияют на скорость движения рабочей среды.  Это позволяет уменьшить силу воздействия и снизить риск появления гидроударов. Чтобы обеспечить плавный пуск и остановку насосов в современных системах применяются специальные клапаны, работающие под управлением электричества.

Также запорная арматура может закрываться автоматически, поэтому применяются автоматические устройства плавного открытия и закрытия арматуры. Конечно вся эта электроника позволяет исключить человеческий фактор, но ставит всю систему в зависимость от электричества. Такие системы необходимо оборудовать резервным источником электроэнергии.

Использовать байпас.

Байпас — это дополнительный участок трубопровода, который монтируется в качестве обходного канала и служит для регулирования пропускной способности трубопроводной системы.

Защитный клапан реагирует на скачки давления и предохраняет систему от гидроударов. Принцип работы таких устройств достаточно прост. Как только давление рабочей среды в местах установки клапанов превышает допустимое, то клапан сразу открывается и происходит сброс давления. Как только давление уменьшается и приходит в норму – клапан закрывается.

Также эти клапаны надо устанавливать рядом с насосом. Предохранительный клапан защищает насосное оборудование в случае непредвиденной остановки в момент отключения электричества.

Применять воздушные клапаны (воздухоотводчики).

Данные устройства необходимы для успешной борьбы с воздушными пробками, которые являются одной из причин возникновения гидравлических ударов. Воздушные клапаны отводят газы из трубопроводной системы, образовавшиеся в процессе работы.

Скорость движения рабочей среды в трубопроводе большего диаметра меньше, чем в трубах с маленьким диаметром. Следовательно, уменьшается возможность возникновения гидроудара. Однако, этот способ гораздо затратнее, так как стоимость труб большего диаметра гораздо выше.

Чтобы избежать последствий, возникающих после гидроударов, необходимо выполнять все рекомендации специалистов. Тем самым защитить всю трубопроводную систему от возникновения гидравлических ударов. Это позволит обеспечить бесперебойную и эффективную работу системы на протяжении длительного времени.
