Что такое индекс цветопередачи и как он измеряется

Цветовая температура некоторых источников света[править]


Цветовая температура обычных бытовых электроламп.

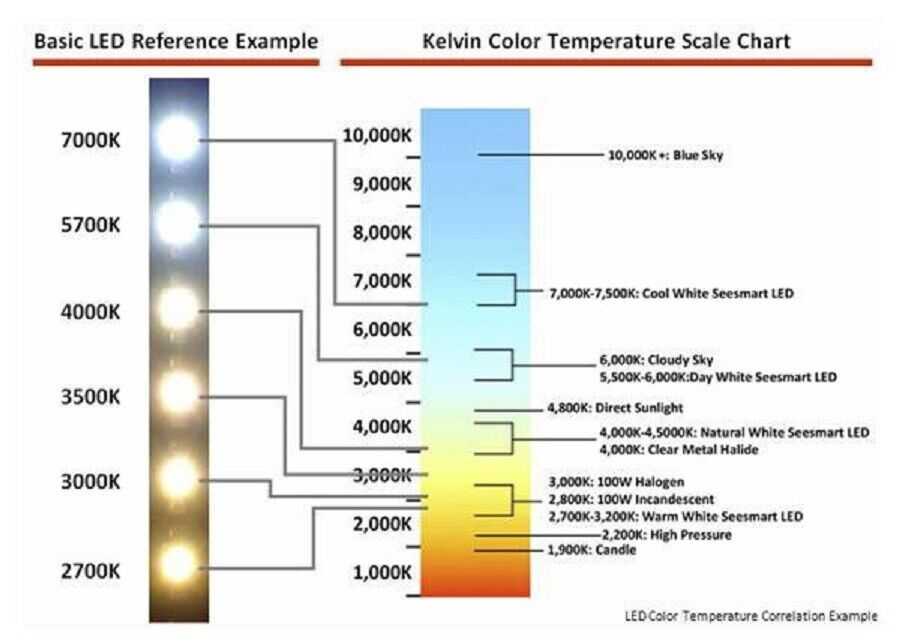

Шкала цветовых температур распространённых источников светаправить

Основная статья: Цвета каления

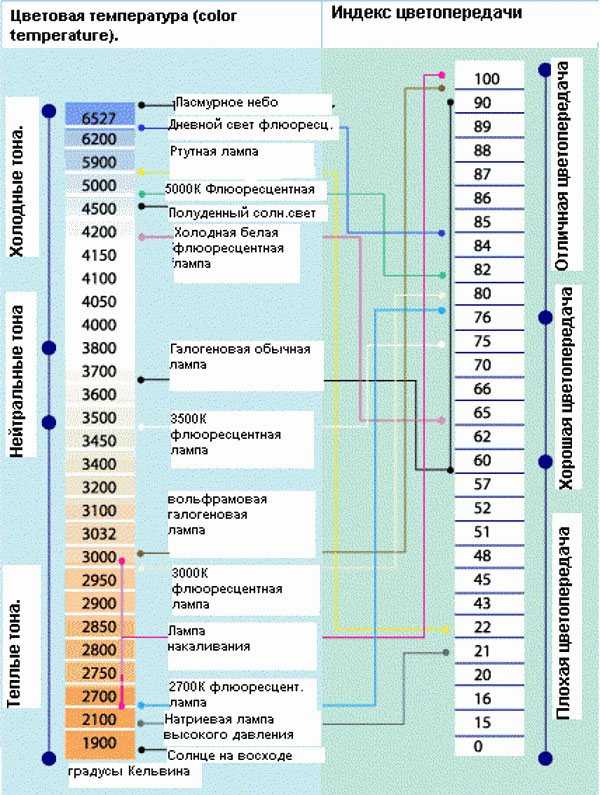

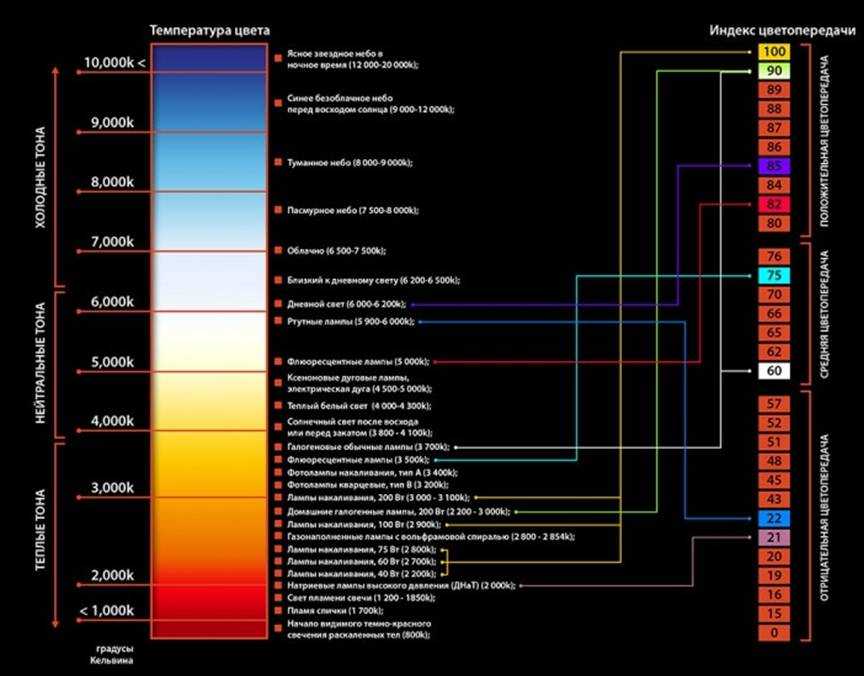

Цветовая температура (К) в сравнении с некоторыми источниками света

  • 500-800 К — начало видимого темно-красного свечения раскалённых тел (см. цвета каления)
  • 1700-2000 К — свет пламени свечи, натриевой лампы высокого давления
  • 2200 К — лампа накаливания 40 Вт
  • 2680 К — лампа накаливания 60 Вт
  • 2800 К — лампа накаливания 100 Вт (вакуумная лампа)
  • 2800 К — лампа дневного света (лампы тёплого белого света ЛТБ)
  • 2800—2854 К — газонаполненные (газополные) лампы накаливания с вольфрамовой спиралью
  • 2856 К — Стандартное излучение (источник) А
  • 3000 К — лампа накаливания 200 Вт, галогенная лампа
  • 3200—3250 К — типичные киносъёмочные лампы (перекальные)
  • 3400 К — Солнце у горизонта
  • 3500 К — лампа дневного света (лампы белого света ЛБС)
  • 4300 К — лампа дневного света (лампы холодного белого света ЛХБ)
  • 4500—5000 К — ксеноновая дуговая лампа, электрическая дуга
  • 4870 К — Стандартное излучение (источник) В
  • 5000 К — утреннее Солнце
  • 5500 К — дневной свет, прямой солнечный, дневные лёгкие облака
  • 5500—5600 К — фотовспышка
  • 5778 К Эффективная температура поверхности Солнца
  • 6500 К — Стандартный источник дневного белого света D65, он близок к полуденному солнечному свету
  • 6500 К — лампа дневного света (холодный белый свет ЛДС)
  • 6500—7500 К — полуденная облачность
  • 6770 К — Стандартное излучение (источник) С
  • 7500 К — дневной свет, с большой долей рассеянного от чистого голубого неба
  • 7500—8500 К — туман
  • 9000—12000 К — синее безоблачное небо на северной стороне перед восходом Солнца
  • 15000—27000 К — ясное голубое небо на северной стороне света
  • 10000 К — источник света с «бесконечной температурой», используемый в риф-аквариумах (актиничный оттенок голубого цвета)
  • 100000 К — цвет источника с «бесконечной температурой»

Люминесцентные лампыправить

При создании люминесцентных ламп состав смесевого люминофора подбирают таким образом, чтобы полученный источник света имитировал те или иные природные источники света.
Типовые диапазоны максимальной светоотдачи современных люминесцентных ламп с многослойным люминофором приведены ниже:

  • 2800 К — (лампы тёплого белого света ЛТБ)
  • 3500 К — (лампы белого света ЛБС)
  • 4300 К — (лампы холодного белого света ЛХБ)
  • 6500 К — (холодный белый свет ЛДС)

Хотя кажущаяся (средневзвешенная) цветовая температура люминесцентных ламп указывается на их упаковке и цоколе, реальный спектр свечения люминофоров заметно дискретен. При исследовании их спектра видно, что они существенно отличаются от почти непрерывного спектра тепловых источников (таких как цвета каления, пламя свечи, лампа накаливания, Солнце). По сути люминесцентные лампы имеют цвет, метамерный источнику теплового излучения, но не идентичный ему.

Источники света в полиграфииправить

Для получения максимально правильного цветного изображения на всех стадиях производства часто рекомендуется поддерживать стандартную цветовую температуру освещения 6500 К (источник D65): от приёмки заказа через оценку оригиналов, сканирование, ретушь, экранную цветопробу, цифровую цветопробу, цветоделение, аналоговую цветопробу, печать пробных оттисков, к печати тиража и окончательной сдаче полиграфической продукции.

Источник Д65 с цветовой температурой 6500 К имеет в своём спектре определенную стандартом ультрафиолетовую составляющую. Хотя человеческий глаз не воспринимает ультрафиолетовых лучей, многие объекты (в т. ч. красители) способны светиться под их действием. Например, без УФ-компоненты бумага будет не такой белой (в неё вводят оптические отбеливатели белофоры), а реклама — не такой яркой (в ней часто используют люминесцирующие красители). Благодаря оптическим отбеливателям белизна современной бумаги может превышать 100 %.

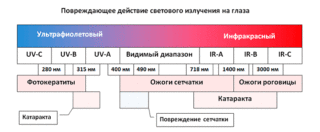

Влияние на людей


Следует знать, как могут повлиять на людей светодиодный лампочки:

  • Основное количество потребляемой мощности идёт на световое излучение. Остальная энергия уходит на нагрев, но её значение настолько невелико, что лед не растает за несколько минут, если его поднести впритык. Поэтому опасаться ожогов не нужно.
  • Светодиодные лампочки не содержат в себе тяжелых металлов, радиоактивных элементов или токсических веществ.

В случае повреждения светодиодные лампы принесут для человеческого здоровья меньше вреда, чем все другие возможные варианты. Поэтому лучше зависеть от такого источника освещения, нежели от других более опасных ламп.

Почему CRI R9 важен?

CRI R9 является очень важным показателем, потому что многим источникам света будет не хватать красного, но этот факт будет скрыт из-за усреднения вычислений CRI, которые не включают R9. Как показано на диаграмме ниже, источник света действительно может работать достаточно хорошо с первыми 8 тестовыми цветными образцами, демонстрируя неплохие результаты для R1-R8. Для общей метрики CRI Ra это означает, что светодиод с плохой цветопередачей красного цвета все еще может обойтись с рейтингом 80 CRI (Ra).

Однако при более внимательном рассмотрении значения R9 видно, что свет будет очень плохим, в частности, для красных цветов.

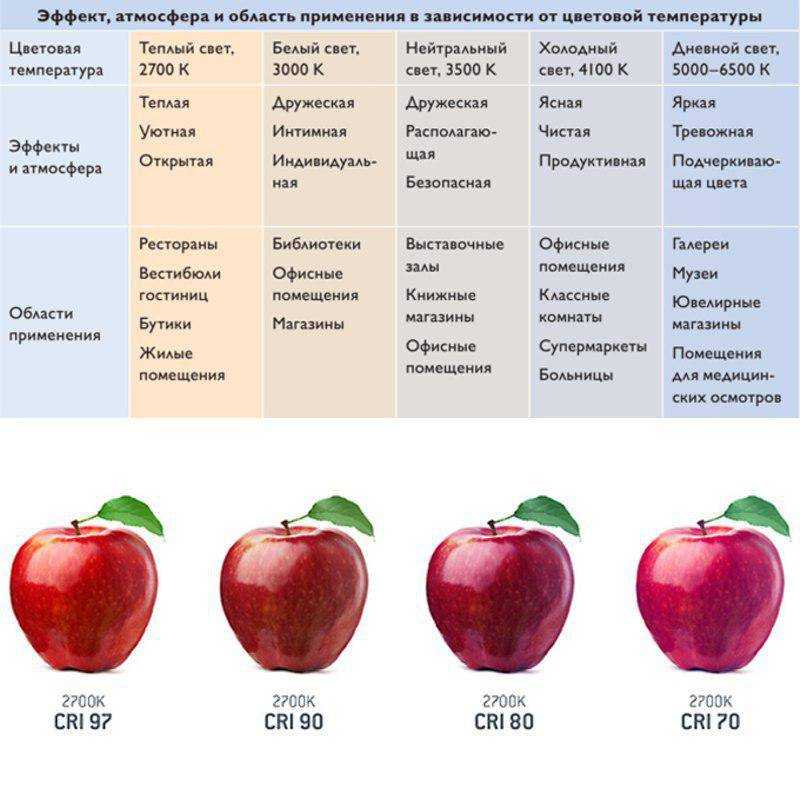

Какой свет лучше: теплый или холодный

Лампы холодного и теплого света

Свет принято разделять на теплый и холодный. Теплый лучше всего подходит для вечера, в дневное же время наиболее естественен холодный свет. Играя важную роль в формировании циркадных ритмов человека, теплый свет помогает нам расслабиться, забыть о дневных заботах и подготовиться ко сну.

Холодный же, наоборот, держит нас в тонусе, заставляет быть бодрее и энергичнее. Но и холодный, и теплый свет могут нарушить работу наших внутренних часов, застав нас в неподходящее время.

Цвет света выражается в цветовой температуре (измеряемой в кельвинах), равной температуре абсолютно черного тела, при которой оно испускает излучение такого же цвета. Вас может смутить, что теплому свету соответствует низкая температура, а холодному – более высокая, но, к сожалению, это именно так.

Так, свет с цветовой температурой 2700-3000 K называется теплым, имеет желтоватый оттенок и является типичным для ламп накаливания. Как видно из их названия, светятся они за счет раскаленной вольфрамовой спирали, фактическая температура которой напрямую связана с температурой цвета.

Люминесцентные лампы бывают как мягкого белого света с температурой 3000 K, так и с холодным светом – от 4000 до 6500 К.

Во время восхода и заката солнечный свет чуть теплее, чем свет лампы накаливания – около 1800 К, в полдень в ясную погоду – 6500 К. Именно поэтому теплый свет от искусственных источников ассоциируются у нас с вечером, а холодный – с ярким солнечным днем.

Стоит заметить, в пасмурный день рассеянный солнечный свет может достигать температуры 10000 К, что наряду с отсутствием видимых теней действует на человека угнетающе. К счастью, лампы с такими характеристиками практически не встречаются (разве что у фотографов).

От Луны по ночам исходит голубоватый холодный свет с температурой 4100 K. Свет пламени спички или свечи обычно имеет температуру в диапазоне 1700-1900 K.

При теплом освещении мы воспринимаем цвета предметов, как правило, немного не так, как при обычном дневном. Лампа накаливания, например, усиливает теплые тона, и приглушает холодные.

На это стоит обратить внимание при покупке мебели и деталей интерьера. Во избежание неприятных сюрпризов их следует выбирать при освещении, максимально приближенном к имеющемуся у вас в квартире. Также помните, что на цвет могут влиять не только характеристики самой лампы, но и абажуры, плафоны и прочие рассеиватели

Также помните, что на цвет могут влиять не только характеристики самой лампы, но и абажуры, плафоны и прочие рассеиватели.

С возрастом хрусталики в наших глазах могут немного желтеть, поэтому мы начинаем видеть все в более теплых тонах. Добавление холодного света в освещение может помочь в такой ситуации.

Теплый или мягкий белый свет отлично подходит для создания ощущения уюта в жилых пространствах, где мы хотим чувствовать себя расслабленно и комфортно. Избыток теплого света на рабочем месте может влиять на вас усыпляюще и мешать сосредотачиваться на нужных задачах. Именно поэтому в офисных помещениях обычно преобладают светильники с холодным светом.

Тёплый свет в Кельвинах

Теплый свет расслабляет и создает атмосферу уюта. Теплый белый: цветовая температура ниже 3500 K. Лучше выбирать именно нужное значение цветовой температуры в Кельвинах, так как у разных производителей понятия «теплый» могут различаться.

Утрачено при переводе?

В Соединенных Штатах термин CRI используется для обозначения общего CRI (R1-R8), хотя это не обязательно имеет место в других регионах мира. В Китае и Европе , например, CRI , как правило , используется для описания расширенного CRI (R1-R14). В зависимости от того, с кем вы говорите, CRI может иметь совсем другое значение. Наша рекомендация должна быть ясной при обсуждении этих показателей с производителями и клиентами. При обсуждении общего CRI лучше всего использовать термин «CRI (Ra)» или общий CRI (R1-R8). При обсуждении расширенного CRI используйте термин «CRI (e)», «Re» или расширенный CRI (R1-R14). Как правило, расширенный CRI используется реже, чем общий CRI, но в случае сомнений всегда лучше уточнить!

В Waveform Lighting, чтобы избежать путаницы, мы прямо указываем, когда CRI используется для обозначения CRI Ra. Например, ниже приведен скриншот с нашей страницы продукта со светодиодной трубкой NorthLux T5 .

Проблемы CRI и его аналоги

CRI не всегда дает точные показания, дело в том, что изначально он разрабатывался под источники света с непрерывным спектром. Речь идет о спектральном составе белого света, в нем содержится определенный набор цветов, которые в результате дают белое свечение с определенным оттенком (цветовой температурой).

Спектральный состав света – набор излучений различных длин волн (цветов) в световом потоке. По спектральному составу можно определить степень излучения того или иного цвета.

Когда источник света в своем спектральном составе содержит все видимые длины волн, тогда такой спектр называют непрерывным. Пример:

  • солнечный свет;
  • лампы накаливания;
  • галогенные лампы.

От полноты спектрального состава зависит и соответствие видимых цветов реальным. Но не все лампы излучают в полном спектре.

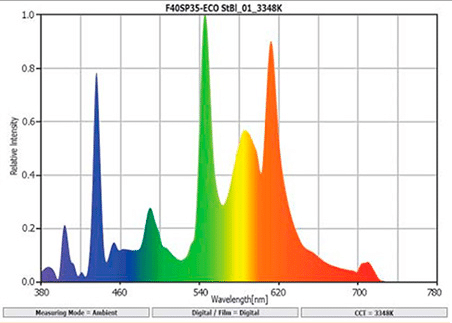

У люминесцентных ламп так называемый рваный спектр. Он состоит из отдельных пиков в области различных длин волн. Если вспомнить о том, что мы сказали выше, то CRI не совсем корректно отражает индекс цветопередачи таких светильников.

Справка: В 2007 году Международная комиссия по освещению отметила, что «…индекс цветопередачи, разработанный комиссией, обычно неприменим для прогнозирования параметров цветопередачи набора источников света, если в этот набор входят светодиоды белого цвета».

Поэтому для повышения точности измерений светового потока в 2010 году разработали методику CQS, что расшифровывается, как Colour Quality Scale, или рус. Шкала качества цвета. Но и это не дало полноценной оценки качества источников света, потому что в ней не учитывалась насыщенность и тон освещаемых предметов.

И в 2015 году появился ТМ-30-15 – это стандарт, который учитывает больше параметров, а именно, кроме шаблонов, в оценке принимают участие тон, насыщенность и встречающиеся в быту предметы.

Однако ни в одной стране, на момент написания статьи, TM-30-15 не является обязательным для выполнения, но это не мешает уважающим себя производителям проверять продукцию и таким образом.

Зачастую при проверке значения по шкалам CQS и CRI выдают примерно одинаковые результаты, однако, происходит и так, что по TM-30-15 результаты оказываются ниже нормы. Пример измерения плохой цветопередачи светодиодной лампы описан в статье от независимых экспертов: https://geektimes.com/company/lamptest/blog/285034/

Скорее всего, причиной такого результата стал люминофор, специально подобранный для прохождения обязательных тестов, но все равно не обеспечивает нормальной цветопередачи.

Чтобы понять Индекс цветопередачи CRI и люмены, посмотрите на спектр.

Как и во многих других областях науки о цвете, нам нужно вернуться к спектральному распределению мощности источника света. Индекс цветопередачи CRI рассчитывается глядя на спектр источника света, а затем моделируя и сравнивая спектр, который будет отражаться от набора тестовых образцов цвета. В своих расчетах CRI использует SPD дневного света или черного тела , поэтому более высокий CRI также указывает на то, что спектр света аналогичен естественному дневному свету (более высокие значения CCT) или галогенам / лампам накаливания (более низкие значения CCT).

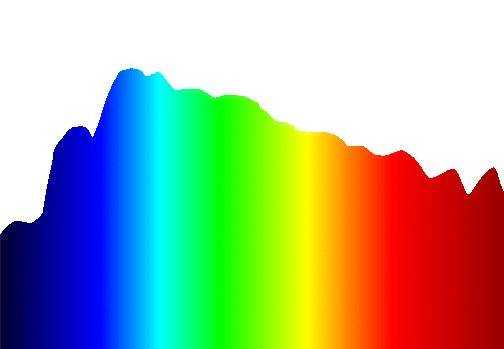

Спектр естественного дневного света (вверху)

Выходная мощность, измеренная в люменах, описывает яркость источника света. Яркость , однако, является чисто человеческой конструкцией! Это определяется тем, к каким длинам волн наши глаза наиболее чувствительны и сколько энергии света присутствует на этих длинах волн. Мы называем ультрафиолет и инфракрасное излучение «невидимыми» (то есть без яркости), потому что наши глаза просто не «воспринимают» эти длины волн как воспринимаемую яркость, независимо от того, сколько энергии присутствует на этих длинах волн.Чтобы лучше понять, как работает феномен яркости, ученые в начале 20-го века разработали модели систем человеческого зрения, и фундаментальным принципом, лежащим в основе этого, является функция яркости, которая описывает взаимосвязь между длиной волны и восприятием яркости.

Желтая кривая показывает стандартную фотопическую функцию (см. Выше)

Кривая яркости достигает пика между 545-555 нм, диапазоном длин волн светло-зеленого цвета, и довольно быстро спадает при увеличении и уменьшении длины волны

Очень важно, что значения яркости очень низкие — 650 нм, которые представляют собой длины волн красного цвета. Это говорит нам о том, что длины волн красного цвета, а также длины волн темно-синего и фиолетового цветов очень неэффективны при ярком освещении

Или, наоборот, зеленые и желтые волны наиболее эффективны для яркого освещения

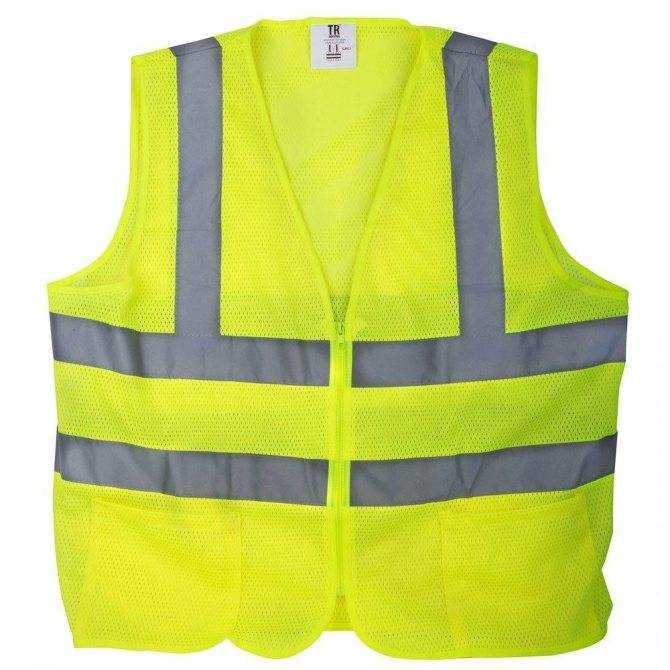

Интуитивно понятно, что это может объяснить, почему защитные жилеты и подсвечники высокого обзора чаще всего используют желтый / зеленый цвета для достижения их относительной яркости

Или, наоборот, зеленые и желтые волны наиболее эффективны для яркого освещения. Интуитивно понятно, что это может объяснить, почему защитные жилеты и подсвечники высокого обзора чаще всего используют желтый / зеленый цвета для достижения их относительной яркости.

Наконец, когда мы сравним функцию яркости со спектром для естественного дневного света, должно стать ясно, почему высокий CRI, и особенно R9 для красных , расходится с яркостью. Для достижения высокого коэффициента цветопередачи почти всегда полезен более полный и широкий спектр, но для достижения более высокой светоотдачи наиболее эффективным будет более узкий спектр, сфокусированный в зелено-желтом диапазоне длин волн.

Именно по этой причине в стремлении к повышению энергоэффективности качество цвета и CRI почти всегда отводятся в приоритет. Справедливости ради следует отметить, что в некоторых приложениях, таких как наружное освещение, может быть более высокая потребность в эффективности, чем в цвете. Тем не менее, понимание и оценка задействованной физики могут быть очень полезны при принятии обоснованного решения в осветительных установках.

«Классические» белые LED-лампы

В свободной продаже светодиоды появились только в 1962 году. Но массово производить домашние осветительные приборы по этой технологии начали только с 1993 года, когда был открыт метод создания белого светодиода. Он заключался в пропускании света синего LED-элемента (в основе которого находилось соединения индия и галия) через слой люминофора.

Именно потенциальный вред от светодиодных источников света такого типа вызывал наибольшее опасение среди специалистов. Дело в том, что синий светодиод генерирует электромагнитные волны длиной 460–500 нм, что критически близко к параметрам опасного ультрафиолетового излучения. Наибольший резонанс вызвали эксперименты испанского университета Комплутенсе. Для своих экспериментов специалисты университета брали образцы сетчатки глаза здоровых людей и выращивали из них искусственные ткани. Затем «искусственные глаза» подвергались световому облучению с различными свойствами, в результате чего было выяснено, что белые LED-лампы вредны для здоровья в наибольшей степени: прямое непродолжительное (до 100 секунд) облучение уничтожает большое количество клеток сетчатки и серьёзно подавляет их регенерацию.

В 2014 группа учёных также попыталась дать ответ на вопрос «вредны ли белые светодиодные лампы для человеческого здоровья» и провели аналогичные исследования, которые, однако, были более приближены к реальным условиям. В эксперименте участвовала группа лабораторных крыс, которые некоторое время прожили в клетке с лампой, подвешенной на такой высоте, чтобы имитировать верхнее искусственное освещение в обычной квартире. После 9 суток такого облучения у крыс были обнаружены патологические изменения сетчатки глаза, вызванные отмиранием нервных клеток и замедлением процесса их регенерации. В данном опыте также были применены различные источники света, итогом чего было подтверждение предыдущей теории: увеличение длинны волны светового излучения прямо пропорционально темпам дегенеративных процессов в тканях сетчатки.

Почему нужно знать качество света

Необходимость введения указанного коэффициента объясняется отклонением передачи палитры всех тонов при одинаковой цветовой температуре. Данная характеристика значима при обустройстве:

  • жилищ;
  • офисных зданий;
  • образовательных учреждений;
  • объектов общепита и т.д.


Разнообразие цветов часто используется в оформлении выставочных центров Если для квартир или особняков описываемый показатель не столь важен — хватит и 80 баллов, чтобы пребывание внутри было комфортным. То для специализированных строений или помещений выбор ламп с учетом данной величины играет значительную роль. Взять, к примеру, стандартные нормы освещения на разных объектах:

  1. Музеи, магазинные витрины, выставочные центры, точки продажи текстиля одежды, творческие мастерские (т. е. везде, где важна правильная передача оттенка) — 90-100 Ra.
  2. Места большого скопления людей, офисные центры, торговые комплексы, медицинские или образовательные учреждения — от 70 Ra.
  3. Производственные помещения, склады — от 50 Ra. При чем такой «минимальный» параметр характеризуется значительными отклонениями от настоящего оттенка.

Вам это будет интересно Определение тока короткого замыкания

Всё, что 50 Ra также используется в различных сферах, однако не рекомендуется для применения в местах скопления и пребывания людей. Так, речь идёт об архитектурной или рекламной подсветке, а также уличном освещении.


Соотношение эталонного цвета с его тёплым/холодным отклонением

Любое искажение цветового спектра может нарушить атмосферу в картинной галерее, снизить качество работы мастеров в салоне красоты или парикмахерской и т.д.

Какие лампы подходят для дома

В квартирах и частных домах белый свет не рекомендован. Не обязательно размещать везде одинаковые светильники, лучше воспользоваться индивидуальными рекомендациями по оборудованию освещения в таких помещениях. Светильники с белым нейтральным светом хорошо подойдут для освещения кухни, санузла, впишуься в интерьер прихожей. Их температура может варьироваться от 4000 K до 5000 K.

Но для спальни, детской и комнат, где вы отдыхаете, предпочтительно использовать теплые тона светового спектра. Тут лучшим решением будет теплый белый свет ближе от 2700 до 3200 K. Он снимет дневную напряженность, создаст уют и позволит расслабиться.

Удобно и эффективно пользоваться нормальным белым светом в зоне чтения и рабочем уголке, а также для подсветки зеркал, перед которыми наносится макияж. Этим вы добьетесь максимального цветового контраста и удобств для выполняемых действий.

Письменный стол ребенка лучше оснастить лампой с температурой 3200-3500 K. Она не создаст излишней усталости для глаз, а близость к белому спектру поможет собраться и настроиться на работу. Для всех светодиодных ламп их рабочая температура указана на упаковке.

Хотя наши глаза на протяжении многих лет привыкли к мягкой белой цветовой температуре лампы накаливания, это не означает, что они обязательно являются самым лучшим вариантом для освещения всего дома.

Например, из-за их теплой цветовой температуры, эти мягкие белые огни часто тянут теплые цвета из комнаты (предметы красного, оранжевого цвета), изменяют контрасты во всем пространстве. Вот несколько советов о том, как наиболее эффективно осветить разные комнаты в вашем доме:

Теплый свет предпочтителен для рекреационных зон, то есть мест, предназначенных для отдыха. Такие лампы устанавливают в спальнях, гостиных. В гостиной лучше комбинировать нейтральный и тёплый свет.

При недостаточном естественном освещении включаем нейтральный или оба, а в вечернее время либо при просмотре телепередач – тёплый. Для спальни однозначно стоит остановиться на лампах тёплого света.

Такие лампы предпочтительнее использовать в помещениях, которые предназначены для зрительной работы. Этот спектр излучения не утомляет глаза и обеспечивает наилучшее цветовосприятие.

Как уже говорилось, холодный белый свет оказывает стимулирующее влияние на наш мозг. В бытовых условиях его используют в ситуациях, где желательна периодическая концентрация внимания, например, смотровые кабинеты, операционные.

Светодиодные лампы с холодным белым светом, размещённые в ванной комнате, помогут утром быстрее войти в рабочий тонус.

Цветовая температура и наши эмоции

Температура света способна напрямую влиять на психологическое состояние человека. Теплые оранжевые и желтоватые оттенки лучше всего использовать для утра, так как они способствуют мягкому пробуждению, настраивают на положительный лад и стимулируют активность.

Также эти оттенки хороши для применения в вечернее время из-за их успокаивающего эффекта.

Источники света с нейтральным белым идеальны для помещений, в которых проводят большое количество времени, работают в течение длительного срока. Такие оттенки наиболее соответствуют полуденному солнечному свету, поэтому организм воспринимает такое освещение как сигнал к активной деятельности.

Лампы с высокой цветовой температурой нельзя использовать долгое время, так как они обладают чрезвычайно активизирующим воздействием на психику человека. При краткосрочном использовании такой свет стимулирует организм. А при долгосрочном возможен обратный эффект — торможения, депрессии.

При низком уровне освещенности (мало света) человек лучше чувствует себя при «теплом свете» (Тцв=3000 К), а если освещенность будет высокая (>700 лк), то появится дискомфорт и боль в глазах. И наоборот: Тцв=5000 К — комфортно от 700 лк до 2500 лк, но при освещенности менее 150 лк свет будет восприниматься тревожно (лунный свет).

Цветопередача. Индекс цветопередачи.

Это относительная величина, определяющая, насколько естественно передаются цвета предметов в свете той или иной лампы.

Цветопередающие свойства ламп зависят от характера спектра их излучения. Индекс цветопередачи (Ra) эталонного источника света (т.е. идеально передающего цвет предметов) принят за 100.

Чем ниже этот индекс у лампы, тем хуже ее цветопередающие свойства. Комфортный для человеческого зрения диапазон цветопередачи составляет 80-100Ra.

Например у традиционной лампы накаливания индекс цветопередачи составляет 80Ra, при цветовой температуре в 2700К.

Если говорить о светодиодных лампах, то они обладают исключительно высоким индексом цветопредачи, который составляет 85-90 Ra.

Индекс цветопередачи — мера соответствия зрительного восприятия цветного объекта, освещенного исследуемым и стандартным источниками света при определенных условиях наблюдения. Объективной характеристикой здесь является значение индекса цветопередачи Ra, максимально возможное значение которого равно 100. Чем больше индекс, тем точнее будет восприятие цветов. Проводить сравнения различных источников по величине Ra лучше при близких цветовых температурах. На практике обычно пользуются тремя категориями цветопередачи

Ra между 90 и 100.

Прекрасные цветопередающие свойства. Область применения: в основном там, где важна точная оценка цвета.

Ra между 80 и 90.

Хорошие цветопередающие свойства. Области применения: там, где точная оценка не является приоритетной задачей, но хорошая цветопередача все же важна.

Ra ниже 80.

Цветопередающие свойства от удовлетворительных до плохих. Области применения: там, где цветопередача не важна. Максимальное значение коэффициента Ra составляет 100 (это значение принимается для солнечного света, а также для большинства ламп накаливания).

Характеристика цветопередачи лампы описывает, насколько натурально выглядят окружающие нас предметы в свете этой лампы. Выражением этого является общий индекс цветопередачи Ra. Для определения величины Ra, из окружающей среды выбирают 8 тестовых цветов, которые освещаются тестируемой лампой, а затем стандартной лампой, имеющей такую же цветовую температуру (от температуры «черного тела» до дневной). Чем меньше разница в цветопередаче между тестовыми цветами, тем лучше цветопередача исследуемой лампы. Максимальное значение Ra составляет 100 (как среднее для 8-ми тестовых цветов).

В зависимости от места установки лампы и выполняемой ими задачи искусственный свет должен обеспечивать возможность наиболее лучшего восприятия цвета (как при естественном дневном свете). Данная возможность определяется характеристиками цветопередачи источника света, которые выражаются с помощью общего индекса цветопередачи Ra.

Коэффициент цветопередачи отражает уровень соответствия естественного цвета тела с видимым цветом этого тела при освещении его эталонным источником света

Для сравнения с рассмотренными источниками света фиксируется сдвиг цвета с помощью 8 (или 14) указанных в DIN 6169 стандартных эталонных цветов, который наблюдается при направлении света тестируемого или эталонного источника света на эти эталонные цвета. Чем меньше отклонение цвета излучаемого тестируемой лампой света от эталонных цветов, тем лучше характеристики цветопередачи этой лампы. Источник света с показателем цветопередачи Ra = 100 излучает свет, оптимально отражающий все цвета, как свет эталонного источника света. Чем ниже значения Ra, тем хуже передаются цвета освещаемого объекта.

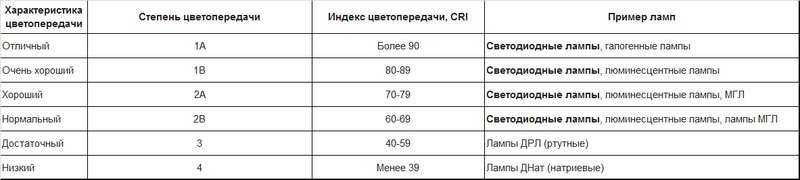

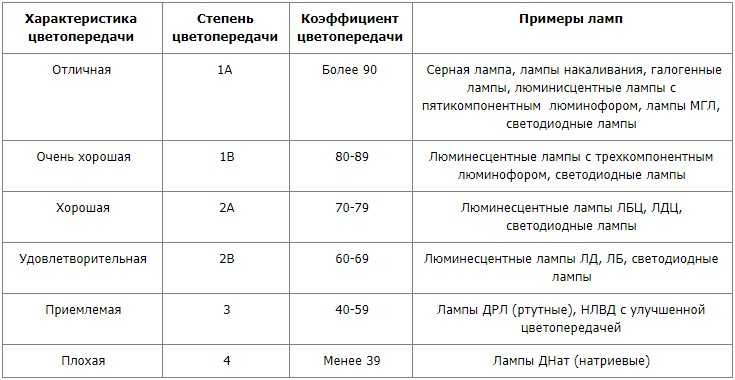

Характеристика цветопередачи

Степень цветопередачи

Коэффициент светопередачи Ra

Примеры ламп

очень хорошо

1A

> 90

Галогенные лампы; люминесцентные лампы LUMILUX DE LUXE; HQI…/D

хорошо

1B

80 — 89

Люминесцентные лампы LUMILUX; HQI…/NDL или WDL

хорошо

2A

70 — 79

Стандартные люминесцентные лампы 10 и 25

хорошо

2B

60 — 69

Стандартные люминесцентные лампы 30

достаточно

3

40 — 59

HQL

недостаточно

4

> 39

Натриевые газоразрядные лампы высокого и низкого давления

Тестируемые цвета:

R1

Цвет увядшей розы

R2

Горчичный

R3

Салатовый

R4

Светло-зеленый

R5

Бирюзовый

R6

Небесно-голубой

R7

Цвет фиолетовой астры

R8

Сиреневый

Дополнительные тестируемые цвета с насыщенными красками:

R9

Красный R12 Синий

R10

Желтый R13 Цвет кожи

R11

Зеленый R14 Цвет зеленого листа

R12

Синий

R13

Цвет кожи

R14

Цвет зеленого листа

Индекс цветопередачи различных типов ламп

Далее мы рассмотрим типовые индексы цветопередачи разных ламп. Индекс зависит от принципа действия и конструкции, а также используемых компонентов светильника. Как уже было сказано, за эталон принимается солнечный свет.

Лампы накаливания

Классические лампы накаливания, хоть и запрещены для использования в большинстве стран по причине их низкого КПД, но они имеют приближенную к солнечному свету цветопередачу, она близка к 100. Имеют выраженный сдвиг в область теплых цветов и ИК-диапазона.

Галогенные лампы

Галогенные лампы дают больший световой поток при том же потреблении мощности, что и лампы накаливания. При этом их цветопередача приблизительно на одинаковом уровне.

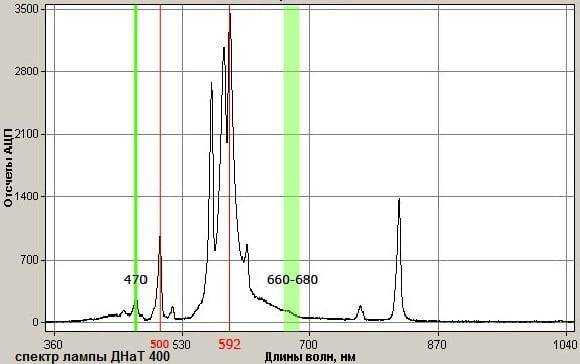

Натриевые лампы

Натриевые лампочки мало используются для освещения помещений, где работают люди. Это объясняется как техническими моментами, например, гудящий дроссель, долгий розжиг, так и низким индексом цветопередачи – 40 Ra. Натриевые лампы высокого давления, или ДНаТ используют для освещения больших площадей. Например, в уличном освещении, на фонарных столбах и прожекторах. Такое применение объясняется высоким световым потоком (150 Лм/Вт) и длительным сроком службы, более 25000 часов. Они относятся к газоразрядным источникам света. Имеют рваный спектр, с преобладанием красно-оранжевых тонов.

Тем не менее их используют и для выращивания растений в теплицах и гидропонных системах, благодаря их спектру. Промышленностью выпускаются специальные натриевые лампы для растений, в них выражены необходимые для их роста пики в световом спектре.

ДРЛ

Дуговые ртутные лампы или ДРЛ, по сфере использования подобны ДНаТу, за исключением освещения растений. Имеют срок службы около 10000 часов и высокий световой поток в 70–95 Лм/Вт, а их индекс цветопередачи до 40 Ra. Также у них рваный спектральный состав со смещением в область синего цвета и ультрафиолета.

Люминесцентные лампы

Люминесцентные лампы трубчатого типа и компактные люминесцентные лампы имели особую популярность до выхода на рынок дешевой светодиодной продукцией. Основным недостатком является необходимости применения пускорегулирующей аппаратуры, а также рваный спектральный состав света, обычно смещенный в область холодных цветов, но в зависимости от люминофора могут и излучать нейтральный и теплый свет.

Индекс цветопередачи люминесцентных ламп сильно зависит от состава люминофора, изменяется от 60 до 90 и более Ra.

Типовые значения:

для трехкомпонентного люминофора – 80Ra и более;

для пятикомпонентного люминофора – 90Ra.

Светодиодные лампы

Как уже было, сказано индекс цветопередачи светодиодных ламп зависит от состава люминофора, которым покрыты кристаллы светодиодов. Индекс лежит в пределах от 80 Ra, хорошим результатом является 90 Ra. Их используют в помещениях любого типа, насколько это позволяют конструктивные особенности.

Что такое индекс цветопередачи CRI ?

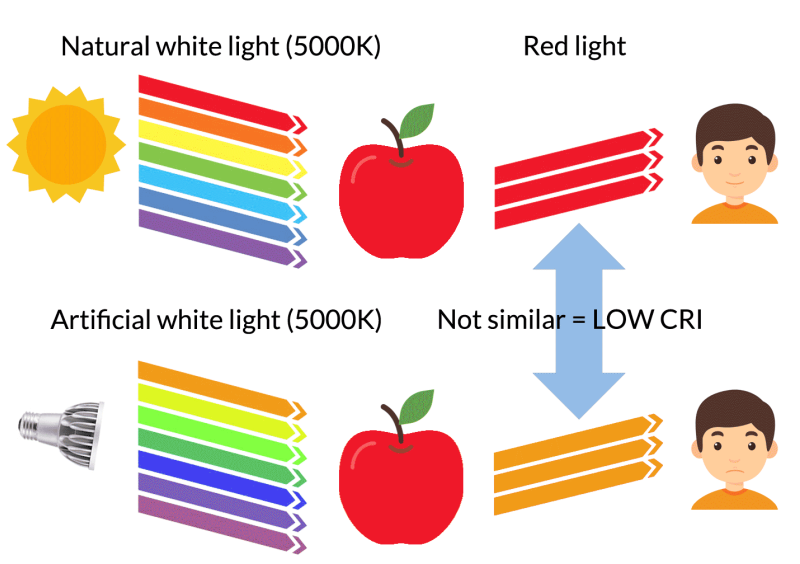

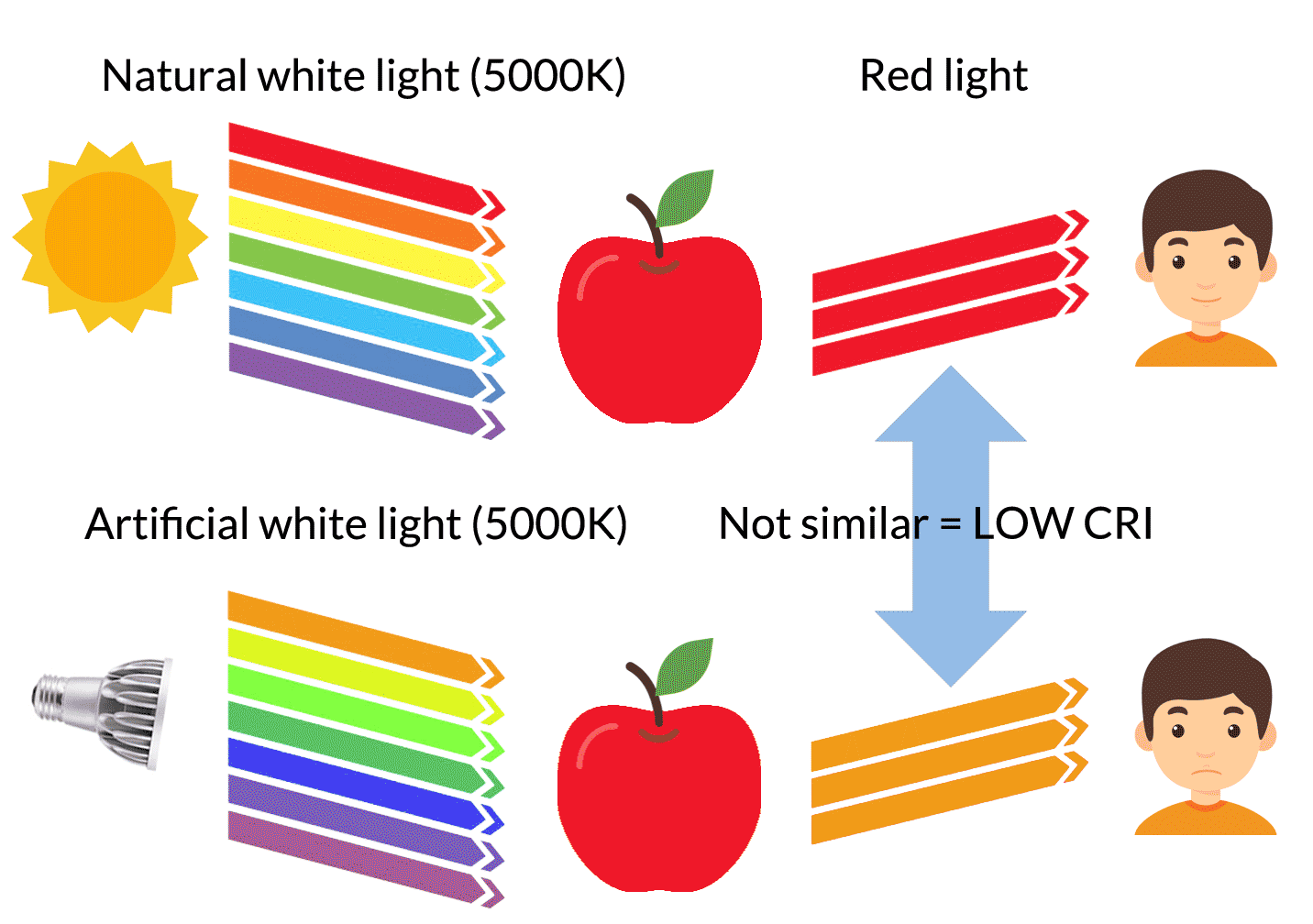

Проще говоря, Индекс цветопередачи CRI измеряет способность источника света точно воспроизводить цвета объекта, который он освещает. Это, казалось бы, простое определение, но нет, поэтому мы поможем разбить его на три части.

Часть 1. Индекс цветопередачи CRI – это оценка с максимальным значением 100.

Что означает измерение способность чего-то? Как и результаты тестов, CRI измеряется по шкале, где более высокое число представляет более высокую способность, а 100 – самое высокое. CRI – это удобная метрика, потому что она представлена ​​в виде единого количественного числа. Значения CRI, которые равны 90 и выше, считаются отличными, в то время как оценки ниже 80, как правило, считаются плохими (Подробнее об этом ниже).

Часть 2. Индекс цветопередачи CRI используется для измерения искусственных источников белого света.

Источники света могут быть сгруппированы в источники искусственного или естественного света. В большинстве ситуаций нас беспокоит качество цвета искусственных форм освещения, таких как светодиодные и люминесцентные лампы. Это по сравнению с дневным светом или солнечным светом – естественным источником света.

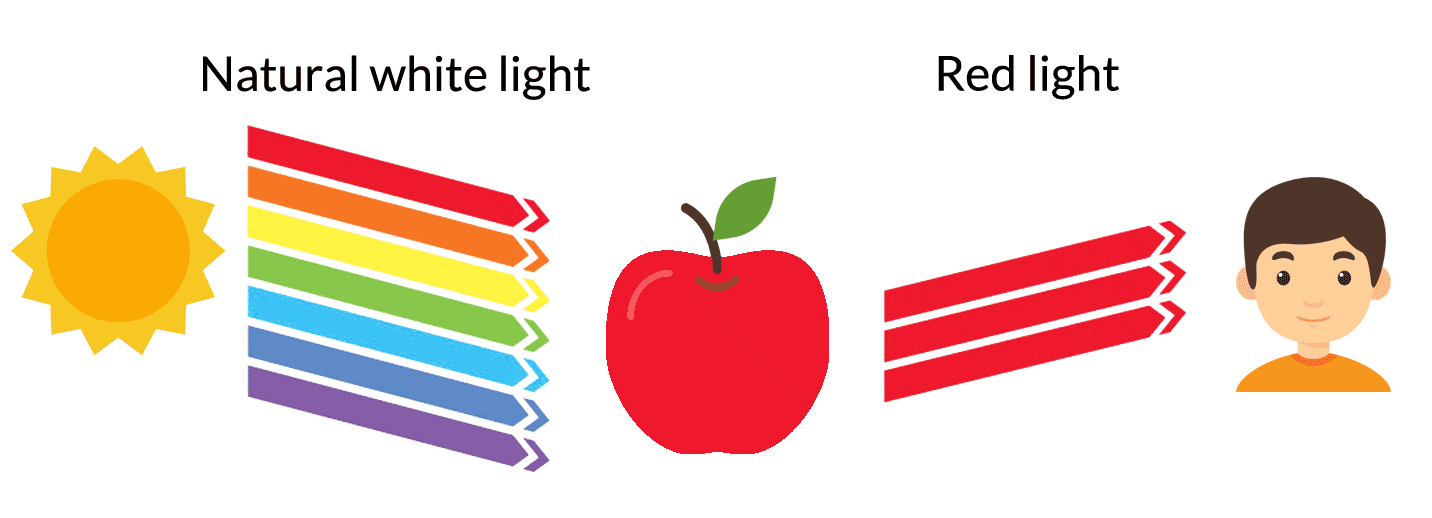

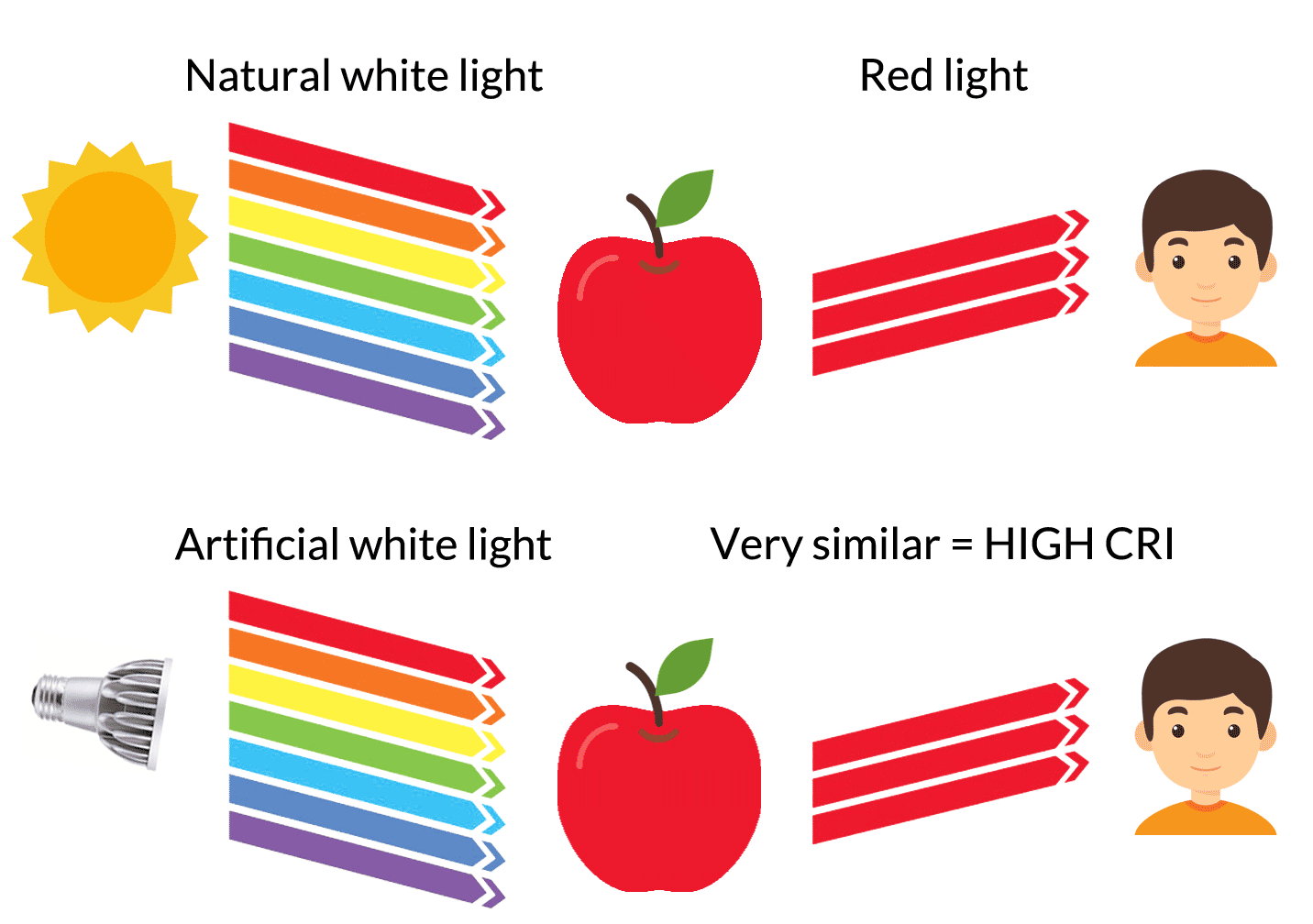

Часть 3: Индекс цветопередачи (CRI) измеряет и сравнивает отраженный цвет объекта при искусственном освещении.

Во-первых, быстрое обновление того, как работает цвет. Естественный свет, такой как солнечный свет, представляет собой сочетание всех цветов видимого спектра. Цвет самого солнечного света белый, но цвет объекта под солнцем определяется цветами, которые он отражает.

Например, красное яблоко выглядит красным, потому что оно поглощает все цвета спектра, кроме красного, которое оно отражает. Когда мы используем искусственный источник света, такой как светодиодная лампа, мы пытаемся «воспроизвести» цвета естественного дневного света, чтобы объекты выглядели так же, как при естественном дневном свете.

Иногда воспроизводимый цвет будет выглядеть очень похожим, а иногда – совсем другим. Именно это сходство измеряет CRI.

Как вы можете видеть в нашем примере выше, наш искусственный источник света (светодиодная лампа с 5000K CCT) не воспроизводит такое же покраснение в красном яблоке, как естественный дневной свет (также 5000K CCT). Но обратите внимание, что светодиодная лампа и естественный дневной свет имеют одинаковый цвет 5000К. Это означает, что цвет света одинаков, но объекты по-прежнему выглядят по-разному. Как это могло произойти?

Если вы посмотрите на наш рисунок выше, вы увидите, что наша светодиодная лампа имеет другой спектральный состав по сравнению с естественным дневным светом, хотя она имеет тот же 5000K белый цвет. В частности, нашей светодиодной лампе не хватает красного цвета. Когда этот свет отражается от красного яблока, красный свет не отражается. В результате красное яблоко больше не имеет того же яркого красного вида, которое оно имело при естественном дневном свете. Индекс цветопередачи CRI пытается охарактеризовать это явление путем измерения общей точности различных цветов объектов при освещении под источником света.

Новый индекс CQS — и его расчет

Истинные «ценители» света расценили переход на новый индекс как некий заговор. «Раз уже белые светодиоды хреново воспроизводят красную составляющую, давайте просто изменим методику и подгоним ее под нужные нам результаты» — так многие восприняли нововведение.

Таким образом, как бы «пряталась» реальная проблема и просто выпускались новые рекомендации.

Тем не менее, эту методику разработали в 2010 году и назвали ее CQS (Color Quality Scale) — шкала качества света.

Принцип измерения здесь немного похож, но только сравнение производится уже на основе 15 цветов насыщенных шаблонов.

Общий индекс CQS здесь складывается не как среднеарифметическое значение, а берется корень из суммы квадратов всех замеров.

Благодаря этому, сдвиг даже по одному цвету, уже существенным образом отразится на итоговом значении индекса качества цветопередачи, и не будет той визуальной погрешности как с CRI.

Еще в новой методике «красный» не является слишком насыщенным. Поэтому конечная цифра CQS на светодиодах, вполне соответствует визуальным ощущениям человеческого глаза.

Общая же разница между CQS и CRI заключается в малой зависимости нового коэффициента от трех параметров:

светлости

тональности

насыщенности

Понравилась статья? Поделиться с друзьями:
Стильный дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
