Как подключить вилку к проводу: евровилка и старая вилка

Какая вилка лучше – разборная или литая?

Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее герметичность.

Но существуют досадные недостатки: ее невозможно разобрать, чтобы устранить причину поломки. Если шнур перетрется у основания вследствие длительного использования, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность полностью сменить шнур с вилкой на новый, но для этого придется разбирать прибор.

Однако если подобная замена не пугает, лучше приобретать литое изделие, тем более что благодаря повышенной надежности такая вилка выходит из строя намного реже разборных аналогов.

Конструктивные особенности

Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.

Устройство неразборной вилки

Монолитная вилка Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной конструкции

Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.

Устройство конструкции типа С1-В

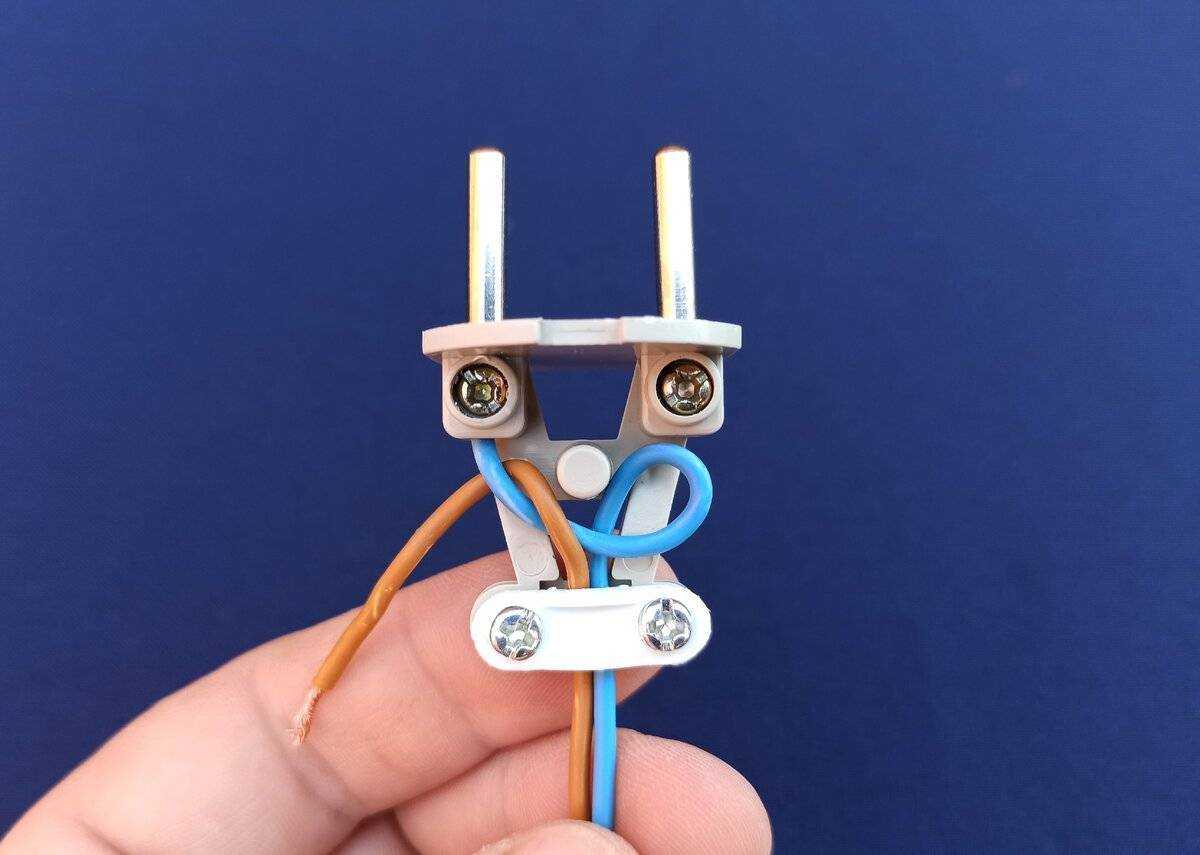

Строение электровилки типа С1-В Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.

Правильная замена штепселя

Методика правильной замены вилки определяется ее видом. Литые, неразборные модификации починить не получится. Их придется выкинуть. А многоразовые, разборные вполне подлежат замене.

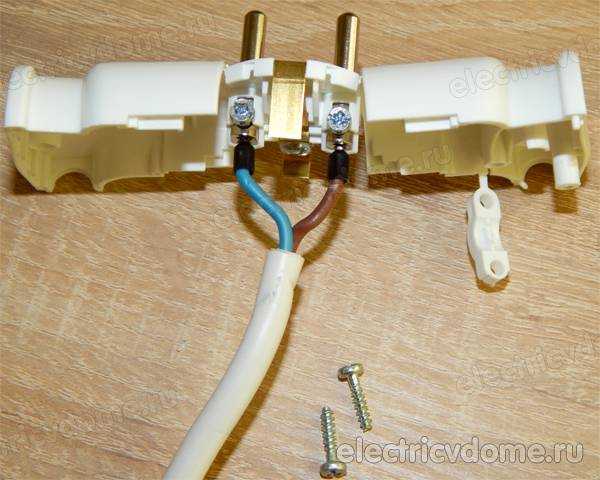

Штепсель C1-B

Замена C1-B требуется в случае разрушения корпуса или значительного подгорания токопроводящих штырей. В других ситуациях можно попробовать восстановить имеющуюся вилку.

Но если дело дошло до замены, то порядок действий следующий:

1. Отрежьте кусачками кабель длиной в 5-10 см от сгоревшего штепселя. Не забудьте предварительно вытащить вилку из розетки.
2. Разделайте свободный конец кабеля. На концах отдельных жил следует сформировать контактные кольца диаметром 3-4 мм. Они понадобятся, чтобы прикрутить жилы к токопроводящим штырям новой вилки.
3. Прикрутите провода к штырям. Затягивать следует потуже. Будьте осторожны. Отвертка часто соскакивает со шляпки винта и больно втыкается в руку.
4. Установите токопроводящие штыри в соответствующие отверстия. Оба штыря должны выступать на равное расстояние и быть параллельны друг другу.
5. Совместите пластиковые половинки штепселя, чтобы не осталось зазора. Стяните их винтом.

Штепсель C6

Для C6 порядок работы аналогичный. Однако следует учесть наличие или отсутствие заземляющего контакта. Он располагается посередине. После подключения, заземляющий контакт должен накоротко звониться с металлическим корпусом электроприбора. Проверить это можно мультиметром. Также следует убедиться, что ни один из питающих проводов во время сборки не замкнулся с желто-зеленым проводом заземления. В противном случае возможно попадание фазного потенциала на корпус бытового прибора.

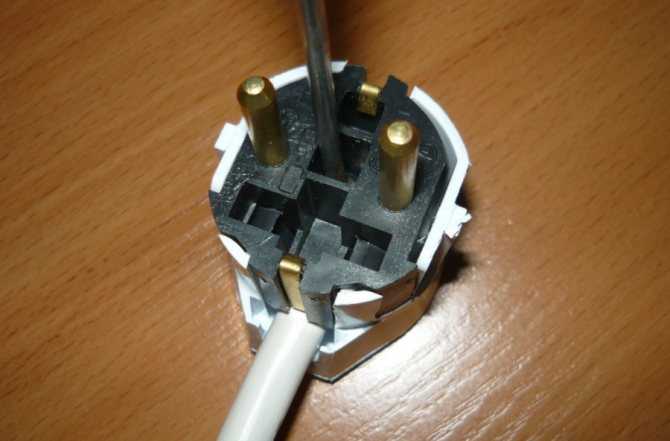

Сборка вилки с заземлением

С5 или C6 при помощи наращивания провода

Такая замена — самый простой вариант. У вас имеется электроприбор с неисправной, подлежащей замене вилкой. Одновременно у вас есть исправный штепсель с кабелем. В этой ситуации не нужно ничего разбирать. Достаточно откусить старую неисправную вилку. Затем вместо нее подключить скруткой исправный штепсель с кабелем.

Операция по замене вилки превращается в операцию по наращиванию кабеля. Это гораздо проще. Но необходимо иметь под рукой запасные штепсели.

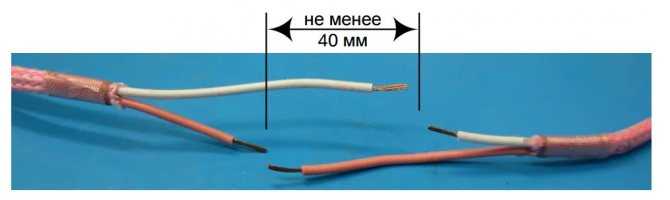

Наращивание соединительного провода

Главное, что следует учесть при замене — сечение проводов. Новый кабель для наращивания должен быть не тоньше старого, заменяемого. Особенно это критично, если вы пытаетесь сделать замену на мощном электроприборе.

Как устроена электрическая вилка

На протяжении долгого времени в разных странах создавались свои стандарты на штепсельные разъемы. Закупка иностранного электрооборудования создавала трудность для его подключения к отечественным розеткам.

Кроме того, разрабатывались новые модели вилок и розеток, которые вносили еще больше путаницы. На сегодняшний день в магазинах можно купить как старые советские штепсельные разъемы, так и новые импортные.

Поэтому в этой статье будет рассмотрена инструкция по замене электрической вилки разных стандартов.

Рассмотрение основных частей вилки поможет понять, как правильно поменять вилку на проводе. Любая вилка состоит из следующих частей:

• корпус;
• контакты;
• в разборных вилках есть зажимы для провода.

Основная задача корпуса – защитить человека от поражения электрическим током. Кроме этого, в корпусе надежно крепятся контакты и провод. Корпус может быть различной формы и размера, разборным или нет.

Розетка и вилка должны подходить друг другу не только по размерам, но и с точки зрения безопасности. Например, вилка с частично изолированными контактами может использоваться с розетками, имеющими ровную поверхность.

Вилки с неизолированными контактами, для защиты человека от случайного касания токоведущих частей, необходимо применять с розетками, имеющими углубление.

По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.

В таком случае и вилка и розетка имеют по три контакта, расположенные в форме треугольника, вилку вставить в розетку можно только одной стороной.

При этом провода к розетке подключают таким образом, чтобы фаза шла к выключателю.

Уточнение. В России, к сожалению, такой способ не применяется.

Контакты на вилках в основном делаются круглыми, но есть модели, в которых они плоские.

Круглые контакты бывают диаметром на 4 и 4,8 или даже 7,05 мм, хотя в России это большая редкость. В Советском Союзе были контакты с прорезями, это придавало им свойства пружины, и они плотно прилегали к гнездам розетки.

Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг другу, а с небольшим схождением.

Роль пружины выполняет пластик вилки. Такие модели можно использовать в розетках, где нет пружинных контактов.

Подключение электрической вилки к проводам можно осуществлять только на разборных моделях. Способы подключения проводов могут быть разными, но, как правило, это резьбовое соединение непосредственно с самим контактом.

В последнее время все чаще используются вилки с заземляющим контактом, он может быть выполнен в виде штыря или гнезда. В последнем случае в розетке имеется штырь, который входит в гнездо вилки.

Дополнительно по бокам корпуса вмонтированы заземляющие пластины, которые немного утоплены в корпус.

Особенности замены неисправной вилки С5 или С6 посредством наращивания провода

Приведенная ниже инструкция поможет справиться с задачей без особых трудностей.

Возьмем старую подставку для электрочайника с проводом и литой вилкой С6. Сетевой провод у электрочайников обычно не отличается длиной, тем не менее при необходимости замена вилки может сопровождаться и удлинением провода. Если такая необходимость отсутствует, то 15 сантиметров для подключения к сети вполне достаточно.

После этого, стараясь не повредить изоляцию проводков, разрежьте оболочку вдоль шнура на длину до 10 см и выньте проводки наружу

Обратите внимание, что саму изоляцию обрезать не надо. Итак, как подключить трехжильный кабель к вилке? Стандартный кабель изнутри состоит из трех жил, обозначающихся разными цветами: коричневый – фаза, светло-синий – ноль, желто-зеленый – заземляющий проводник

Дальше подгоните длину проводников таким образом, чтобы места скруток жил были сдвинуты относительно друг друга на 1-2 сантиметра. Учтите, что между собой соединяют одноцветные проводки. Это обязательно.

Затем снимите изоляцию с жил проводов примерно на 1,5 см. Если один из проводов трехжильный, а второй — без заземляющего желто-зеленого проводка, то нет необходимости очищать свободный край, так как вы его никуда присоединять не будете – он так и остается свободным.

Защищенные жилы соединяют между собой, скручивая. Для хорошего контакта будет достаточно и трех витков обвития.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Выполняя работы, обязательно используйте строительный уровень так вы обретёте уверенность, что конструкция будет идеально ровной и проблем с установкой и подключением не возникнет. Если же вам что-то непонятно, пишите мне!

Типичные неисправности электровилок и методы их устранения

К неисправностям штепселей приводит их неправильное использование. Любую проблему легко обнаружить на ранних стадиях.

Неисправность	Признаки проблемы	Способы ремонта

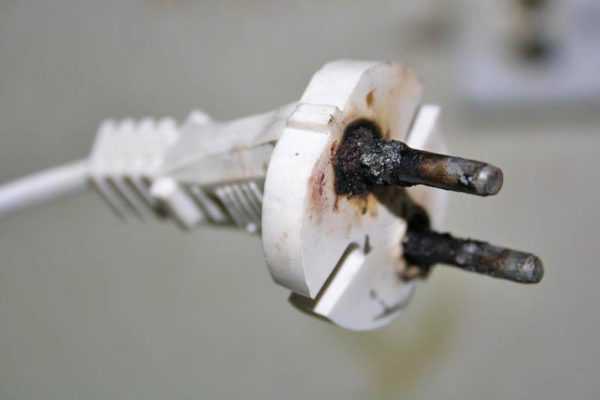

Нагар на токопроводящих штырях	Штыри греются. Покрываются черным налетом, сажей и окислом. Иногда образуются кратеры и следы плавления штырей.	Если кратеров нет и на штырях просто сажа, их достаточно почистить наждачной бумагой. Если штыри подплавились и имеют кратеры диаметром более 2 мм, вилку желательно заменить новой.
Плохой контакт токопроводящего штыря с проводом	Вилка, работая под нагрузкой, трещит и испускает характерный запах гари.	Необходимо вскрыть штепсель и почистить наждачной бумагой подгоревшие детали. Затем надежно прикрутить провода к очищенным контактам и собрать в исходное состояние. Обгоревшие концы проводов лучше откусить.
Обрыв провода	Если шевелить провод на изгибе, то контакт пропадает. Подобное часто происходит на пылесосе, дрели другой переносимой технике.	Необходимо вырезать участок кабеля с обрывом.
Разрушение корпуса	Корпус штепселя разваливается при нажатии пальцами.	Вилку следует заменить новой. Вероятная причина — перегрев. Необходимо дополнительно проверить состояние розетки.

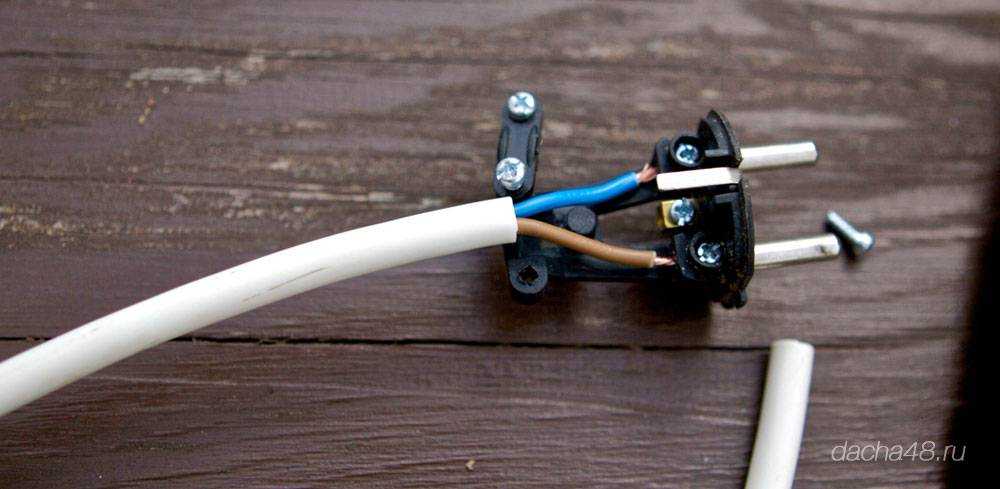

Как поменять вилку с двумя проводами

Подключение электрической вилки к проводу с двумя жилами производится произвольно, то есть не имеет значения, к какому контакту будет подсоединена фаза, а к какому ноль.

Необходимо лишь добиться надежного соединения, так как при сильной нагрузке в плохом контакте будет проскакивать искра, и это место будет нагреваться.

Нагрев приводит к быстрому окислению металла, что, в свою очередь, приведет к повышению сопротивления электрическому току. Сопротивление еще больше будет провоцировать нагрев и круг замкнется.

Медные провода можно лудить, особенно если жила многопроволочная. Но лучше использовать для этого специальные наконечники — НШВИ. В некоторых вилках для крепления провода нужно делать колечко, которое притягивается к контакту с помощью винта и шайбы. Это колечко тоже желательно пропаять.

Порядок действий при замене электрической вилки

Чтобы снять старую и подключить электрическую вилку новую, действуют следующим образом:

• срезают неисправное изделие с частью провода около 5 см (обычно изоляция на выходе из вилки становится жесткой из-за перегрева, поэтому ее удаляют);
• на конце шнура снимают наружную изоляцию (примерно на 20 см);
• зачищают жилы провода где-то на 15 см;
• по 5 см с концов токоведущих элементов обрезают, края подгибают в форме колец для лучшего контакта;
• в колечки вставляют винты с шайбами и до упора прикручивают их к контактным площадкам вилки;
• для надежной фиксации провод зажимают пластиковой перемычкой;
• если изоляция тонкая, для предотвращения ее перетирания на выходе надевают специальную резиновую трубку;
• половинки корпуса соединяют так, чтобы они плотно соприкасались (если плотного контакта нет, значит, мешает провод – нужно раскрутить винты и поправить шнур).

На этапе подключения оголенных проводов к контактам вилки важно все сделать правильно. Если это ремонт вилки электрической с заземлением, из сетевого шнура должно выходить три провода разных цветов: желтый или желто-зеленый подключают только к центральному контакту (это заземление), синий означает «ноль», а коричневый «фазу». Если же перед вами вилка старого образца с двумя проводниками, достаточно соединить концы провода со штыревыми контактами и собрать корпус

При подключении двухконтактного изделия к кабелю питания с тремя проводами заземляющий проводник не зачищают и никуда не подключают

Если же перед вами вилка старого образца с двумя проводниками, достаточно соединить концы провода со штыревыми контактами и собрать корпус. При подключении двухконтактного изделия к кабелю питания с тремя проводами заземляющий проводник не зачищают и никуда не подключают.

При эксплуатации любого бытового прибора важно следить за состоянием электрофурнитуры. При повреждении вилки ее заменяют, заниматься ремонтом должен толковый мастер. Важно правильно зачистить и соединить контакты, особенно это касается заземления

Неправильно подключенная к сетевому шнуру вилка может вывести из строя технику, привести к возгоранию или удару током

Важно правильно зачистить и соединить контакты, особенно это касается заземления. Неправильно подключенная к сетевому шнуру вилка может вывести из строя технику, привести к возгоранию или удару током

Процесс установки

Подготовка инструментов к монтажу розеток

Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

• перфоратор;
• болгарка;
• уровень;
• рулетка;
• индикатор;
• нож;
• плоскогубцы;
• отвертка;
• карандаш;
• шпатель;
• цемент;
• песок;
• грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Правила расположения проводки

Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

1. Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
2. Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
3. Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

Подключение розетки

Подключение двойной розетки с заземлением

Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

1. Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
2. Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
3. Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
4. Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
5. Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

Как выглядит процесс замены или подключения

Процедура состоит из нескольких шагов:

• Отложите длину кабеля, перед тем как подключить вилку к проводу.
• Позаботьтесь о том, чтобы изоляция на прижимной фиксатором части не была повреждена. Это поможет избежать чрезмерного перегибания провода, а, значит, продлить срок его эксплуатации.
• Снимите ножом внешнюю изоляцию и оголите концы провода.
• Возьмите фиксирующие винты и надежно зажмите жилы кабеля на вилке.
• Если провод с вилкой предусматривает заземление (желто-зеленый провод), то его крепят к среднему контакту на вилке. Изучите эти детали до того, как подключить вилку к проводу.
• Фиксатор для внутренностей вилки не обязательно снимать полностью, можно слегка ослабить один из винтов, а второй открутить и, отведя пластину в сторону, избегая ее смещения во время укладки провода, провести процедуру. Это классическая схема обустройства большинства вилок.
• При помощи зажима зафиксируйте кабель на корпусе. Теперь удостоверьтесь в надежности конструкции.
• Оденьте крышку, закрутите винтики. Можете снова использовать электроприбор и без страха включать его в розетку.

Виды электрических вилок

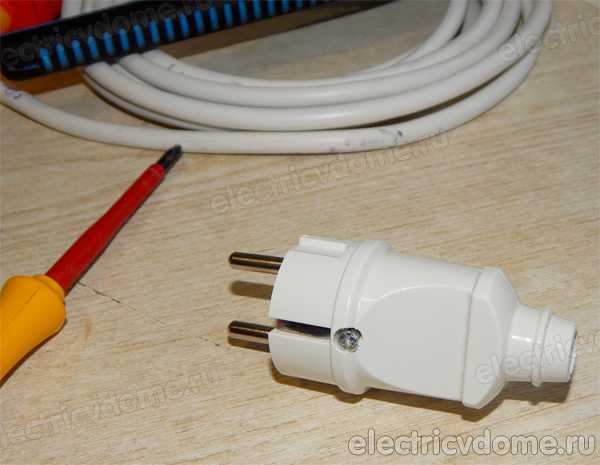

Электрическая вилка евростандарта Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

• без заземления;
• разборные модели;
• с заземлением;
• неразборные модификации;
• евростандарт;
• обычного типа.

Вилка с заземлением Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека. Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации.

Угловая евровилка CEE 7/16

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

• С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
• С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

Замена старой электровилки

Если проводка в квартире старая без заземляющего провода, и необходимо заменить вилку на вилку без заземляющего контакта, то для замены нужно будет применять другую схему:

1. Срезайте вышедшую из строя старую электровилку.
2. Снимайте наружную оболочку провода, зачищайте концы до 20 мм, откусывайте излишки.
3. Крепите жилы по аналогичной выше схеме, формируя из зачищенных концов кольца, как на фото.
4. Включайте пару проводников в вилку без привязки к полюсам. Если в шнурке 3 проводка, желто-зеленый нужно будет срезать – для его подключения мест нет.
5. Зажимайте пластину и собирайте корпус.

Технология замены электровилки с заземлением простая, главное правильно присоединить жилы. Для этого учитывайте стандартную цветовую маркировку проводов.

Как поменять вилку на проводе

Подробная инструкция по ремонту электрической вилки наверняка пригодится неопытному человеку, который не может самостоятельно разобраться, к каким штырькам следует подключать проводники. В современном мире практически все бытовые приборы работают от электрической сети при помощи евровилки, которая может быть выполнена с заземлением или без него. Вместо обычных двух жил необходимо подключить три, это иногда вызывает проблемы при самостоятельном подключении. Есть очень простые способы, как поменять вилку на проводе, чтобы техника вновь заработала в нормальном режиме.

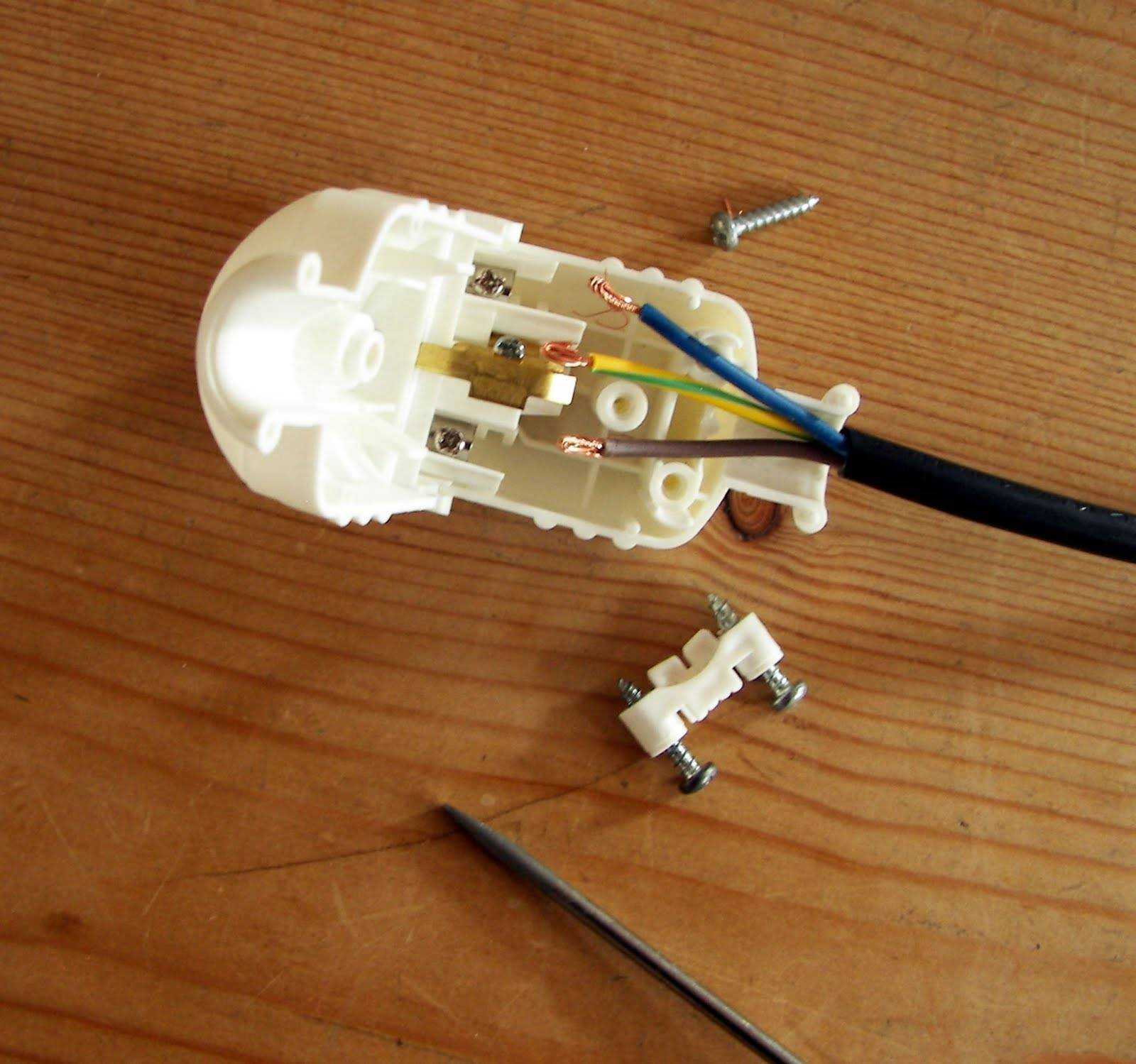

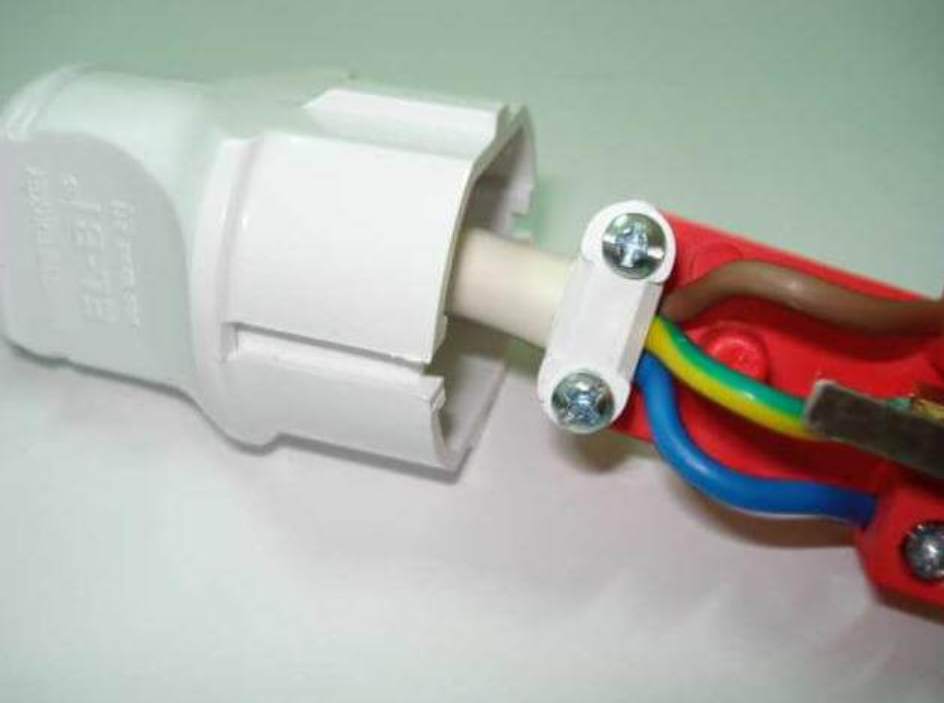

Присоединяем вилку к проводу

Если произошло оплавление электрической вилки или ее штырек сломался, необходимо выполнить следующие операции, чтобы восстановить ее работоспособность:

• Аккуратно отрезаем нерабочую вилку и оголяем внешний шнур, достаточно оголить около 5 см.
• Зачищаем жилы примерно на 15 мм, их должно быть три.
• Скручиваем жилы и отрезаем остаток так, чтобы осталось не менее 10 мм.
• Чтобы контакт был плотнее, следует подогнуть медные концы, для этого можно использовать простые плоскогубцы.
• Самое главное правильно присоединить контакты. Чаще всего в бытовых приборах, таких как, например, пылесос или стиральная машина, используются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
• Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, причем полярность не имеет значения.
• Зажимаем кабель пластиковой перемычкой и аккуратно фиксируем в посадочном гнезде.
• Завершающим этапом является сборка корпуса, для этого завинчиваем один винт.

Чтобы заменить обычную электровилку без заземления, действовать нужно иначе:

1. Необходимо обрезать сломанную модель и разобрать корпус рабочего изделия.
2. Освободите шнур от оболочки и аккуратно зачистите концы проводов, достаточно 20 мм.
3. Конструкция обычного изделия имеет ряд отличий, поэтому нужно зачищенные концы загнуть в кольца.
4. Соедините проводники со штырьками, полярность не имеет значения, если шнур имеет три провода, – то желто-зеленый необходимо отрезать.
5. Зажмите пластину и полностью соберите корпус.

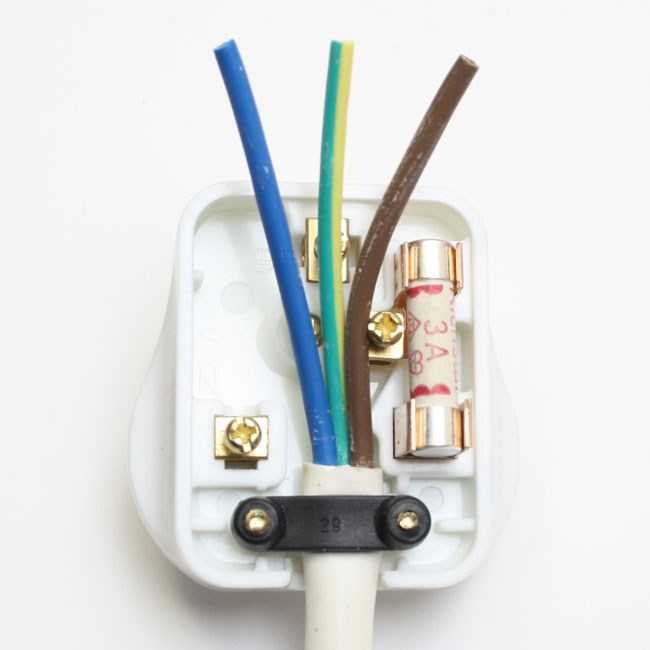

Адаптация нестандартных трехполюсных вилок

Порой после зарубежных поездок люди привозят бытовые приборы, которые имеют электрические вилки не подходящие под ниши розетки, хотя отвечающие всем характеристикам сети. Если применяется шнур с заземлением, то можно найти выход из положения с помощью адаптера, но найти его бывает крайне затруднительно, можно обрезать вилку и заменить ее разборной. Особенно остро стоит вопрос об адаптации адаптеров для ноутбуков, бытовой техники и сотовых телефонов, потому что штыри располагаются в самом корпусе адаптера и его невозможно заменить разборной вилкой.

Можно использовать вилку стандарта IEC 60906-1, где расстояние между двумя штырями составляет 19 мм, при этом их диаметр 4 мм, но имеется штырь посередине для заземления, именно он мешает правильно вставить ее в розетку. Для решения задачи достаточно в тисках сажать вилку и ножовкой спилить ненужный штырь заземления.

Какая вилка лучше – разборная или литая?

Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее герметичность.

Но существуют досадные недостатки: ее невозможно разобрать, чтобы устранить причину поломки. Если шнур перетрется у основания вследствие длительного использования, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность полностью сменить шнур с вилкой на новый, но для этого придется разбирать прибор.

Однако если подобная замена не пугает, лучше приобретать литое изделие, тем более что благодаря повышенной надежности такая вилка выходит из строя намного реже разборных аналогов.

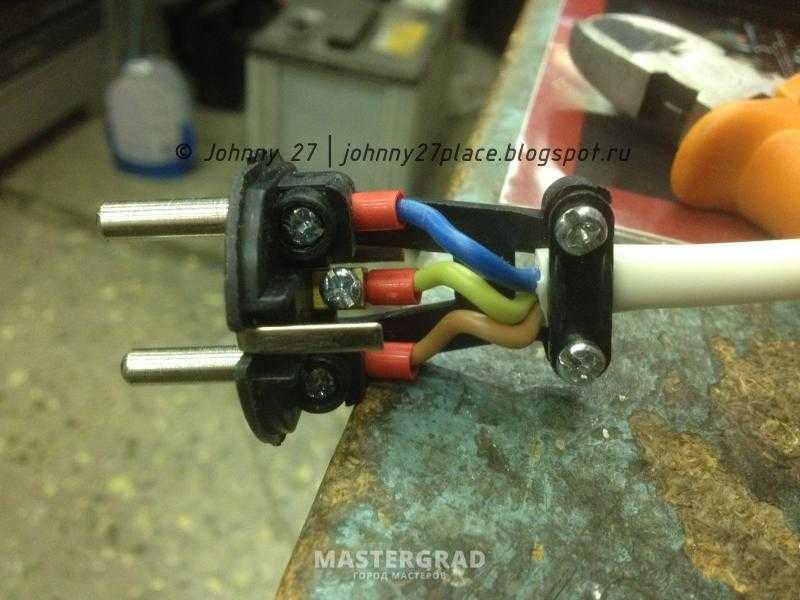

Как подключить электрическую вилку с заземлением

В двухфазной сети может использоваться кабель с тремя жилами, одна из которых является заземлением. Замена вилки с заземлением мало чем отличается от замены вилки с двумя жилами.

Важно не перепутать заземление с нулевым или фазным проводом, для этого в кабеле жилы маркируются цветом. Провод с желто-зеленой окраской и будет заземлением

Фазный и нулевой провод присоединяют к контактам, расположенным в одной плоскости, тогда как заземление подключают к контакту, расположенному под углом 90º к этой плоскости.

При сборке вилки ОБЯЗАТЕЛЬНО фиксируйте провод с помощью прижимной скобы (зажима). Иначе при вытаскивании вилки из розетки всё усилии будет прилагаться на провода, подключенные к штифтам. Это будет приводить к ухудшению контакта в дальнейшем.

Этот контакт может быть штыревым или гнездовым. Часто имеются дополнительные пластины, расположенные по бокам корпуса.

Если касание к нулевому проводу недопустимо, то заземляющий провод не несет никакой угрозы. Поэтому заземляющий контакт, если это штырь, делают длиннее других контактов.

Замена неразборной евровилки

До этого речь шла о разборных вилках, а как поменять вилку на проводе, если вилка литая? В этом случае ничего не остается, как отрезать ненужную вилку и найти ей замену из разборных вилок.

Замена должна быть не меньшего номинала, к тому же она должна подходить к розетке, в которую будет включаться. Весь процесс замены уже подробно описан выше.

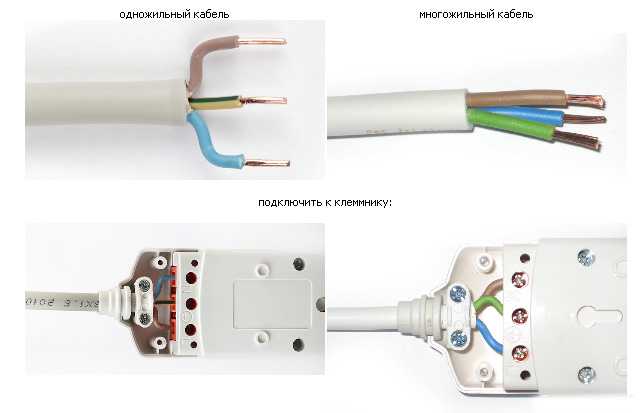

Внимание! При зачистке провода лучше использовать специальный инструмент для снятия изоляции, чтобы не повредить жилы. Если такого инструмента нет, изоляцию до конца не надрезают, а отрезаемую часть изоляции поворачивают либо изгибают для ее окончательного отсоединения.. Используя эту инструкцию по замене электрической вилки, можно избежать ненужных неприятных последствий и получить качественное штепсельное соединение

Используя эту инструкцию по замене электрической вилки, можно избежать ненужных неприятных последствий и получить качественное штепсельное соединение.

На какую нагрузку рассчитана вилка

В некоторых странах используется напряжение 100–127 В с частотой 50 или 60 Гц. Такие вилки могут работать с током от 2,5 до 20 А.

Примером может служить североамериканская вилка NEMA 5–20. Она рассчитана на напряжение 125 В и ток 20 А, имеет заземляющий контакт.

Вилки, рассчитанные на напряжение 220 В, могут работать с током до 16 А, более мощные устройства подключать к розеткам будет небезопасно.

Хотя в некоторых странах в переносках используют вилки, легко выдерживающие ток в 32 А, но к ним подключают несколько потребителей и вилку переноски не выдергивают, пока не будет снята нагрузка.

Это одно из основных правил, которое необходимо учитывать, чтобы знать, как заменить вилку на проводе. Несоблюдение этого требования может привести к оплавлению вилки и выходу ее из строя.

Обычно мощные вилки можно определить по виду. Они имеют большие размеры и толстую изоляцию, а также мощные контакты. Подключаемый провод также должен быть рассчитан на такой же ток.
