Как выбрать трубы для водяного пола

Преимущества и недостатки теплого водяного пола

Каждый знает, что теплый водяной пол, не занимая в помещении дополнительную площадь, дает возможность рационально использовать пространство комнаты. Все напольное покрытие будет принимать участие в обогреве помещения и даже целого здания, что дает возможность равномерно распределять температуру по горизонтали и вертикали.

В летнюю жару можно пропускать по трубам теплоноситель с уменьшенной температурой (10-12°C), чтобы оперативно охлаждать жилище.

Построение такого водяного пола встает довольно недешево. Однако в сравнении с электрическими системами, он наделен многочисленными достоинствами:

• недорогой метод обогрева;
• сверхэффективно и бережливо греет поверхность. Такой пол вносит немалый вклад часть в обогрев всего строения. Экономия на монтаже радиаторов может быть направлена на другие дела, что удобно;
• долгосрочный период эксплуатации (в среднем — до 50 лет, если система работала все время хорошо);
• легко ремонтировать и обслуживать;
• нет нужды в электричестве, поскольку система не зависит от нее.

Существует в системе теплого водяного обогрева всего один изъян — проектирование и конструирование следует доверить только квалифицированным специалистам, которым придется заплатить. Но если хочется сделать все по высшему разряду, то лучше довериться установку системы водяного теплого пола профессионалам своего дела. Главное — они должны будут предоставить гарантии долгой работы теплого пола.

Немного о водяных теплых полах

Водяные системы – одна из основных технологий обогрева пола в доме. Они имеют ряд преимуществ, которые привлекают к ним мастеров, да и владельцев домов тоже.

Водяной теплый пол — схема

Итак, благодаря водяным полам можно:

• обогревать помещение без больших энергозатрат;
• получать равномерное распределение тепла;
• использовать технологию с высокими показателями теплоотдачи;
• не бояться, что система быстро выйдет из строя – технология обустройства водяных полов позволяет добиться того, что полы будет крайне сложно повредить;
• пользоваться водяными полами долгие годы.

Водяной теплый пол прослужит долгие годы

Однако водяные полы не лишены и недостатков. Так, например, при выходе системы из строя заменить ее полностью или частично будет крайне сложно из-за того, что вся система находится внутри бетонной стяжки под напольным покрытием

Именно поэтому важно выбрать наиболее качественный материал, чтобы полы прослужили как можно дольше. Также важно учитывать, что при нагреве любой материал расширяется, а при неправильной укладке пола и заливке стяжки из-за коэффициента расширения труб стяжка может повредиться или может испортиться напольное покрытие

Монтаж теплого пола из металлопластиковых труб

Тёплый пол от центрального отопления

Для обустройства теплых полов используются различные виды труб. Они отличаются определенными характеристиками, достоинствами и недостатками. Металлопластиковые трубы будут рассмотрены подробно в отдельном разделе, а в таблице ниже можно ознакомиться с другими вариантами типов водовода.

Таблица. Виды труб для систем обогрева пола.

Вид	Описание
Медные	Это самый дорогой вариант труб, которые можно использовать для укладки системы теплых полов. Но используются они нередко, так как имеют массу достоинств и считаются гораздо лучшим вариантом, чем любые полимерные трубы. Медные трубы прочны, надежны, быстро нагреваются, хорошо держат и отдают тепло, гибкие, не боятся замерзания или перегрева. Главный недостаток – это лишь стоимость их самих и дополнительных соединительных элементов – фитингов. Также такой водяной подогрев крайне сложно монтировать самостоятельно – здесь необходимо владеть особыми навыками.
Полипропиленовые	Такие трубы, конечно, пригодны для монтажа подогрева полов, но их используют редко из-за недостатков. Они плохо сгибаются, а в ряде случаев (в зависимости от шага контура) их просто невозможно использовать. Также они не пригодны для использования с высокими температурами (свыше 80 градусов). А так они выпускаются разных диаметров, имеют фольгированный слой, который позволяет снизить коэффициент расширения материала. Сами полипропиленовые трубы отличаются высокими показателями надежности, да и стоят недорого. Для работы с таким материалом понадобится приобрести также специальный сварочный аппарат.
Полиэтиленовые	Это хороший выбор для монтажа системы водяных полов. Такие трубы обладают отличной термоустойчивостью (выдерживают температуру до 120 градусов), а также способны полностью восстановить свои физические параметры в период остывания, не боятся многократных циклов нагрева и охлаждения. Это гибкие трубы, которые легко сгибать под нужным углом, они не ржавеют  и способны служить долгие годы. Их минусы – это способность пропускать кислород и окисляться. Но сейчас трубы покрывают специальным составом, который позволяет избежать этой химической реакции.

Выбираем трубу

Перечень материалов, из которых изготавливаются трубы для «теплого пола», достаточно широк – от меди до металлопластика.

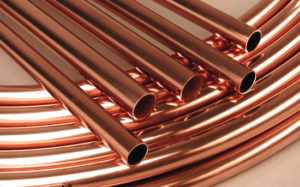

Медь

Если принимать во внимание только технические характеристики, то медные трубы можно считать идеальным вариантом. Список их преимуществ выглядит довольно убедительно:

• высокая прочность;
• устойчивость к коррозии;
• низкий коэффициент теплового расширения;
• высокая теплопроводность;
• долговечность.

И все же подогрев из медных труб не пользуется у нас большим спросом. Причины две:

• высокая стоимость самих труб;
• необходимость привлечения на этапе монтажа нескольких специалистов со специальным оборудованием, что также потребует дополнительных затрат.

Сталь

Для монтажа в конструкции пола подходят только бесшовные стальные трубы. Данный материал обладает хорошей прочностью и почти не увеличивается в размерах при нагреве, но, честно говоря, для систем внутрипольного подогрева он является малоподходящим. Причина – в характерных для стали недостатках:

• подверженность коррозии;
• образование грязе-солевого нароста на внутренних стенках;
• необходимость применения для гнутья труб специальных устройств – трубогибов.

Металлопластик

В большинстве случаев система подогрева пола сооружается именно из металлопластиковых труб, по крайней мере, в нашей стране. Действительно, этот материал обладает всеми необходимыми свойствами:

1. Достаточной теплопроводностью, которая обусловлена наличием алюминиевой прослойки.
2. Коррозионной и химической устойчивостью, обусловленной свойствами полимера, который выстилает трубу изнутри и снаружи, что продлевает срок службы изделия.
3. Отсутствием склонности к образованию накипи на стенках труб.
4. Способностью легко гнуться и хорошо держать форму.

Следствием указанных преимуществ является высокая долговечность металлопластиковых труб. К тому же они обладают доступной стоимостью.

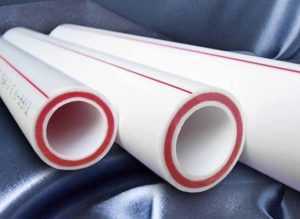

Полипропиленовые (ПП) трубы

По своим качествам ПП-трубы могут считаться вполне пригодными для устройства системы «теплый пол». Все преимущества металлопластиковых труб, связанные с наличием полимера, характерны и для них. Однако, есть одно «но».

Дело в том, что минимальный радиус сгиба для полипропиленовой трубы равен 8-ми диаметрам. Таким образом, если укладывать «змейкой» трубу диаметром 20 мм, то минимальный шаг между соседними участками составит 320 мм.

С учетом низкой теплопроводности полипропилена это расстояние может оказаться слишком большим, вследствие чего жильцы будут ощущать так называемую «тепловую зебру» — заметный перепад температур в пределах стопы. Но решение у такой проблемы существует.

Обычно на рядом лежащие участки трубопровода укладывают металлические перемычки (лучше из меди или алюминия), которые способствуют равномерному распределению тепла.

Укладка труб для теплого пола из полипропилена

Для устройства «теплого пола» следует приобретать ПП-трубы марок PN20 или PN25. Они имеют армирование, благодаря которому коэффициент теплового расширения оказывается значительно меньше, чем у полипропилена в чистом виде. Армирование бывает двух видов:

• стекловолокно;
• алюминиевая фольга.

Если вы собираетесь осуществлять монтаж самостоятельно, выбирайте трубу со стекловолокном. При их пайке и установке фитингов не придется пользоваться специальным инструментом – шабером, как в случае с алюминиевым армированием. Также стекловолокно будет более предпочтительным, если вы имеете дело с малоизвестным производителем, в качестве продукции которого пока не уверены. Дело в том, что этот вид армирования связан с более простой технологией, поэтому вероятность «попасть» на бракованное изделие становится меньше.

Сшитый полиэтилен (PEX)

Вообще говоря, с этим материалом мы уже встречались, когда речь шла о металлопластиковой трубе.

Именно им оклеивается снаружи и изнутри алюминиевая прослойка.

В чистом же виде сшитый полиэтилен стоит гораздо дешевле, обладая при этом хорошей теплопроводностью и износоустойчивостью.

Важной характеристикой PEX-труб является плотность сшивки. Для применения в системах «теплого пола» ее значение должно лежать в пределах от 65% до 80%

Слабой стороной PEX-труб является неспособность держать форму. Они постоянно стремятся разогнуться, поэтому их приходится жестко фиксировать большим количеством хомутов.

Из всех имеющихся на сегодняшний день вариантов оптимальным по соотношению стоимости и характеристик признан металлопластик.

Те же, у кого, как говорится, денег куры не клюют, заказывают «теплый пол» из медных труб. Наиболее подходящий диаметр: 16 – 18 мм.

Рекомендации к применению

Одной из самых привлекательных сильных сторон сшитого полиэтилена является его стойкое перенесение химических воздействий. Труба из этого материала не получит никакого ущерба, если на ее поверхность попадет растворитель, толуол или хлорированный углеводород. Не страшны полиэтиленовым изделиям и различные моющие присадки, антифризы, антикоррозийные жидкости и пр.

Однако от некоторых веществ эти трубы все же стоит защищать. Речь идет прежде всего о различных органических продуктах – маслах, жирах, воске. Они, как правило, провоцируют ухудшение эксплуатационных качеств из-за набухания сшитого полиэтилена. Особенно нужно быть осторожным при организации теплых полов в различных мастерских, так как изделия из этого материала плохо переносят галогены и азотную кислоту.

Трубы из металлопластика – какие лучше

Металлопластиковая продукция, используемая для укладки теплого водяного пола, также востребована, как и полимерные изделия. Такие трубы в процессе нагрева не изменяют свою структуру, они способны выдержать повышенные нагрузки и их можно эксплуатировать длительное время.

Их выпускают в пятислойном исполнении. Из пяти слоев три – основные, а два являются связующими или клеевыми, при этом верхний и нижний из них изготавливают из сшитого полиэтилена. В середине имеется алюминиевая фольга, которая соединяется с полиэтиленовым слоем при помощи специальной клеевой прослойки.

Устройство трубы выглядит так:

1. Внутреннюю поверхность металлопластиковой трубы, обеспечивающую рабочие параметры относительно давления и температуры, производят из сшитого полиэтилена методом экструзии.
2. Дальше располагается слой особого клеящего состава, способного обеспечить прочное соединение между полиэтиленом и алюминиевой прослойкой.
3. В процессе изготовления газонепроницаемого слоя применяют особый фольгированный материал, толщина которого зависит от диаметра трубы для теплого водяного пола и может находиться в пределе от 0, 2 до 2,5 миллиметров. Фольгу сваривают по всей протяженности изделия одним из двух способов – встык или внахлест.
4. Потом следует еще один слой клеящего вещества, который предназначается для соединения алюминиевой прослойки с наружным защитным покрытием трубы.
5. Верхний слой производят из сшитого полиэтилена или обычного с повышенной плотностью.

Так как вес металлопластикового изделия небольшой, это значительно упрощает выполнение работ. Когда укладывается водяной теплый пол – диаметр трубы из металлопластика должен составлять 16 или 20 миллиметров. По мнению специалистов, изделия с большими или меньшими размерами использовать не стоит.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

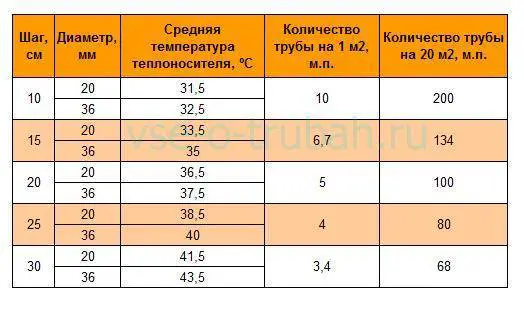

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

• высокая температура не должна повредить покрытие пола;
• подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
• разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

• 15кПа – давление насоса, обеспечивающего эффективный обогрев;
• длина труб равна 85 м;
• теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

• D обозначает диаметр трубы для теплого пола;
• L – метраж длины изделия;
• p – давление насоса;
• G – расход воды, которая циркулирует в трубах (описывается в документации);
• D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

• Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
• Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

• Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
• Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
• Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

• При шаге 15 см количество м2 для площади участка не превышает 12;
• шаг 20 см подходит для 16 м2;
• шаг 25 см – 20 м2;
• 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена. Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

• пероксидный;
• силановый;
• азотный;
• радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

• Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
• Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
• Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
• Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
• PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
• Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
• Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала

Полимерные трубы

Это наиболее распространенный вариант для обустройства теплого водяного пола. Металлопластиковые, полиэтиленовые и полипропиленовые изделия отличаются небольшой стоимостью и удобством при монтаже.

Срок службы таких труб составляет 35 и более лет, после чего они становятся хрупкими, в них могут появляться микротрещины и протечки. При частых перепадах температуры и низком качестве воды или теплоносителя, они могут прийти в негодность раньше.

Металлопластиковые трубы для теплого пола

Это трехслойное изделие – между двумя слоями пластика расположена алюминиевая прослойка. Она придает жесткость, не позволяет трубе деформироваться. Соответственно, при перепадах температуры водяной пол не потеряет свою герметичность.

Краткие характеристики:

• Максимальная температура теплоносителя +100…+120 градусов, в зависимости от производителя;
• Радиус изгиба равен диаметру трубы, помноженному на 10;
• Нельзя скручивать трубу вокруг продольной оси;
• При неоднократном перегибе в процессе монтажа нарушается алюминиевая прослойка.

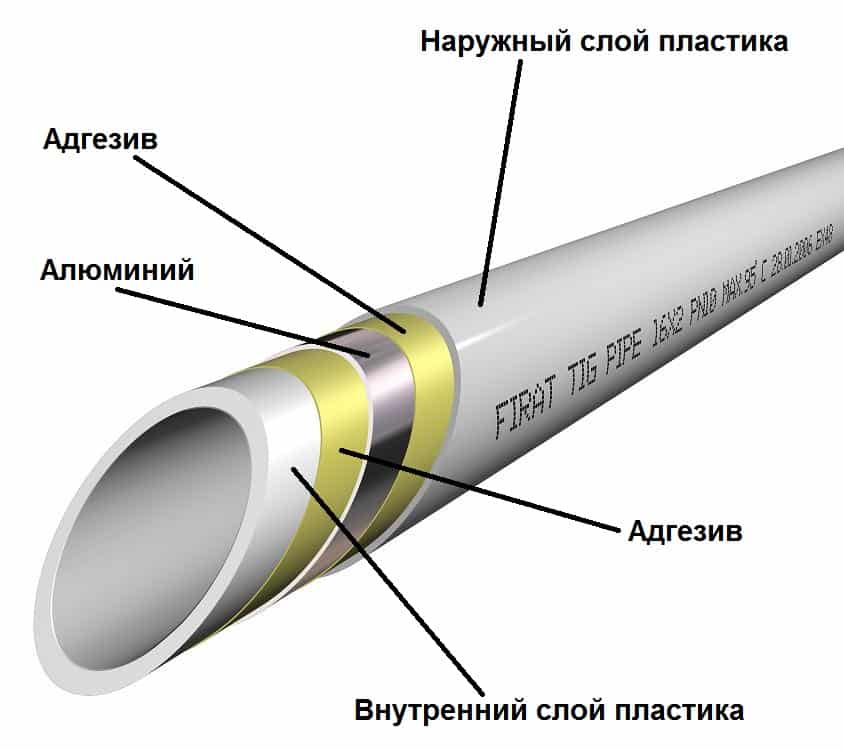

Внутренне строение металлопластиковой трубы.

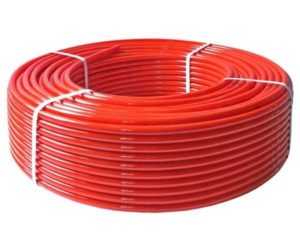

Труба для теплого пола из сшитого полиэтилена, PEX

Сшитый полиэтилен отличается химической устойчивостью и прочностью. Он выдерживает теплоноситель температурой до +110…+130 градусов, стоек к воде с повышенной кислотностью. Минусом их является то, что сшитый полиэтилен нельзя сваривать или паять.

По способу изготовления различают четыре вида полиэтиленовых труб:

• PE-Xa – при изготовлении применяют пероксиды;
• PE-Xb – сшиваются с помощью катализаторов, например, силанов;
• PE-Xc – сшиваются бомбардировкой электронами;
• PE-Xd – При производстве используется азот.

Труба PEX для теплого пола является самой распространенной, благодаря лучшему соотношению цены и эксплуатационных характеристик.

Теплый пол из полипропиленовых труб

Полипропиленовые трубы – самый дешевый вариант. Для их соединения применяется пайка, что обеспечивает прочность и монолитность конструкции.

Но у них есть существенный недостаток – большой радиус изгиба. Поэтому при их использовании нужна высокая температура теплоносителя. Чтобы компенсировать большое расстояние между трубами потребуется заливка толстого слоя стяжки. Компенсировать большой радиус изгиба можно уголками, но это усложняет процесс монтажа. Плюс, это дополнительные фитинги, за которые тоже нужно платить.

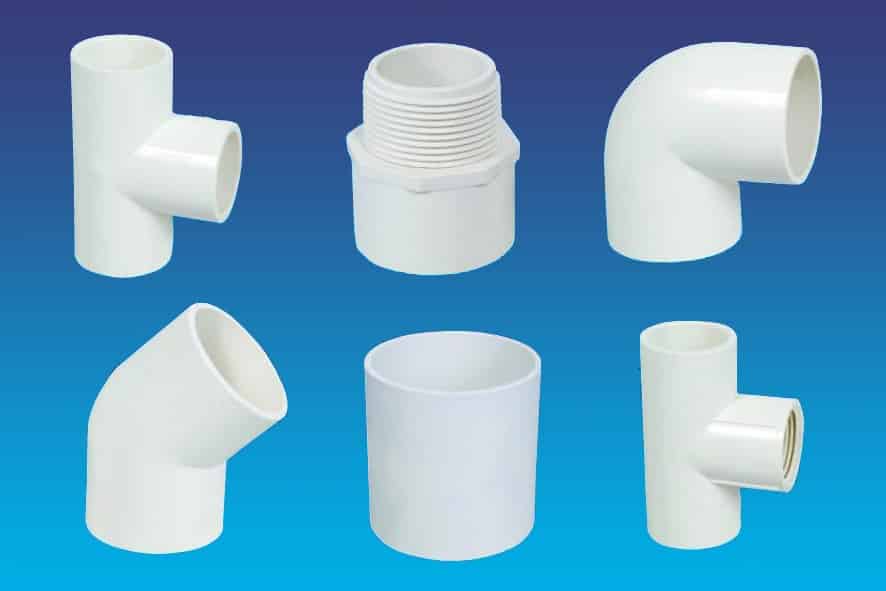

Фитинги для полипропиленовых труб, с помощью которых можно сделать углы и разветвления.

Какую трубу лучше применять для теплого пола?

Какую трубу выбрать для нагревательного водяного пола — отталкиваться нужно от характеристик материала и помещения, а также своих финансовых возможностях. Если позволяют средства и конструкция перекрытий, то идеальный вариант — медная.

Тестируем трубы теплого пола

Однако, чаще при сооружении водяных тёплых полов используются металлопластиковые или PEX-трубы. Если сравнивать оба вида, они обладают практически одинаковыми характеристиками:

• соединение элементов производится без использования инструмента и не требуется большого опыта в данной работе;
• процесс монтажа не продолжительный;
• трубы хорошо гнутся.

Стоит заметить, что изделие из металлопластика имеет большую теплопроводность и быстро греется, но и стоимость его на порядок выше, чем из сшитого полиэтилена.

При анализе надёжности обоих видов, сшитый полиэтилен занимает первое место, так как стыки фиксируются специальными герметичными гильзами. У металлопластиковых контуров участки соединения труб и фитингов открыты, что может привести к течи при эксплуатации пола.

Лидирует сшитый полиэтилен и по такому показателю, как прочность. Например, периодическая разморозка и заморозка пола с трубами PEX, никак не отразится на контуре, а вот металлопластиковый трубопровод может разорвать.

Требования к трубам, соотношения размеров

К вопросу о том, какую трубу лучше использовать для теплого пола, следует отнестись со всей серьезностью: это объясняется специфическими условиями работы водяной системы отопления. Материал должен быть только новым и соответствовать целому перечню технических требований.

1.Удельный вес, технология изготовления. Не допускается монтаж «подпольного» обогрева из стальных водогазопроводных труб, даже если они произведены из нержавейки. СНиП (Строительные Нормы и Правила) запрещают использование сварных труб в закрытых системах теплого пола. Запрет действует независимо от разновидности шва (прямой он или спиральный).

Еще один минус труб, изготовленных из стали – большой вес. «Пирог» теплого пола, включающий бетонную стяжку, и без того имеет внушительный вес. Стальной контур резко увеличивает нагрузку на перекрытие.

2. Стойкость к внешним воздействиям. Именно от нее зависит долговечность контура, заливаемого бетоном. Монолит после застывания становится мощным накопителем и распределителем тепла (варианты с использованием «сухой» стяжки менее эффективны). Единственный минус: диагностика при поломках сложна, замена отдельного участка трубопровода практически невозможна. При порыве систему придется демонтировать целиком.

Чтобы избежать подобных неприятностей, выбирают трубы из химически инертного, термостойкого материала (должен выдерживать 90-95 оС), полностью защищенного от коррозии, с гладкой внутренней поверхностью, не склонной к образованию известковых отложений. Идеальный выбор – труба со специальной защитой от кислородной диффузии.

3. Прочность. С внешней стороны на стенки давит стяжка, изнутри – теплоноситель. Хотя критические показатели давления маловероятны, труба должна быть рассчитана на 10 бар (на случай экстремальных скачков).

4. Достаточная длина. Контур должен быть цельным, поскольку любые соединения (муфты, фитинги, сварка) – это потенциальные места протечек. Не обнаруженный вовремя порыв приводит к затоплению соседей снизу или к короткому замыканию в электросети. Еще один аргумент против стыков – большая вероятность «зарастания» труб и засорения системы в этих местах.

Длина контура определяется расчетным путем. Обычно материал для теплого пола поставляется в бухтах и отпускается в погонных метрах. Пластичность позволяет придать трубе криволинейную форму с изгибами нужного радиуса.

Размеры труб

Самые популярные диаметры контура – 16 и 20 мм, значительно реже применяется материал ∅ 25 мм. Решая, какая лучше труба для теплого водяного пола, учитывают следующее:

• чем меньше диаметр, тем больше гидравлическое сопротивление и меньше способность к теплообмену;
• при увеличении диаметра приходится наращивать толщину стяжки – в результате поднимается уровень пола (это не всегда возможно), увеличивается нагрузка на перекрытие.

Пример устройства водяного пола с пенополистиролом

От выбранного диаметра зависит предельный метраж контура. При увеличении длины трубы гидравлическое сопротивление жидкости растет и может превысить технические возможности циркуляционного насоса. Создается эффект «запертой петли»: насосный агрегат качает теплоноситель, а он стоит на месте.

В таблице 1 указаны рекомендуемые соотношения диаметров и предельных показателей длины контура.

Таблица 1

Диаметр трубы, мм	Максимальная длина контура, м
16	60-70
20	80-90
25	100-120

Если максимальной длины одного контура недостаточно, то рекомендуется использовать дополнительные контуры.

Водяной теплый пол из нескольких контуров

Характеристики труб для водяного теплого пола

Установка водяного теплого пола — достаточно сложный и трудоемкий процесс, особенно при стяжке пола бетоном и при необходимости армировать общую конструкцию. По этой причине к трубам, которые планируется укладывать для проведения системы, предъявляются большие требования.

Главное требование к трубам в теплом водяном полу — долговечность и герметичность. К тому же, если все правильно выбрано и проведено, то при резком перепаде температуры не произойдет разгерметизации системы. Кроме того, система должна выдерживать постоянное воздействие агрессивных химических соединений, которые находятся в теплоносителе, механические нагрузки, а также эластичность.

Нужно помнить про уровень теплопроводности

Это важно при выборе змеевика, ведь чем больше этот коэффициент, тем эффективней устройство будет работать

И последнее — трубопровод для нагревательных водяных полов должен иметь маркировку, по которой станет понятно, что они допускаются для использования в греющих полах.

Электрический ковер

Бывают ситуации, когда нет возможности использовать стационарный теплый пол. Например, в случае, когда ремонт уже окончен и хозяин не желает заново разбирать пол. Тогда на помощь приходит мобильный теплый пол в виде ковра. Его можно легко транспортировать из комнаты в комнату, создавать комфортный микроклимат там, где вам нужно в данный момент. Использовать такой ковер очень просто. Его достаточно положить на пол и включить в розетку. Обязательным условием является покрытие его сверху обычным декоративным ковром без высокого ворса или дорожкой. Вот и все, можно наслаждаться теплом.

Трудности выбора

Перед покупкой необходимо четко оценить условия, в которых будет происходить эксплуатации труб. Сюда необходимо отнести жесткость зимнего периода, общие теплопотери здания, площадь обустраиваемых комнат, конструкцию уже имеющейся отопительной системы, тип полового покрытия. Данные параметры будут прямо влиять на некоторые специфические нюансы монтажа – допустимую предельную температуру теплоносителя, давление в системе, длину прокладываемых контуров и т.п.

Если же вместо стяжки запланировано оборудование каркаса, то внешние воздействия на магистраль будут меньшими. Отсюда ясно, что возможно не использовать защитную трубную оболочку. Однако, ее отсутствие поставит под вопрос показатель теплопроводности, ибо тепло будет уходить во вне, ничем не сдерживаемое. Специалисты считают, что «золотой серединой» в данном вопросе станет гофротруба из нержавейки.

Если поверх теплого покрытия запланировано нанесение стяжки, то металлопластиковые изделия станут идеальным вариантом.

Непосредственно во время покупки необходимо обратить внимание на следующие технические характеристики товара:

• Прочность – она выражается в номинальном и максимальном давлении, допустимом в оборудуемой системе;
• Нагрев – также имеются номинальные и максимальные значения;
• Срок службы – определяется производителем при условии соблюдения рекомендованного режима эксплуатации;
• Показатели теплопроводности и электропроводности;
• Возможность противодействия кислотным диффузиям – данная характеристика относится исключительно к синтетическим материалам и выражается в присутствии слоя «антикислорода»;
• Возможность противодействия коррозии и различным химическим активностям – список веществ, контакт с которыми для трубы воспрещен;
• Особенности монтажа;
• Репутация бренда.

Следует отметить, что последний пункт часто становится самым значимым, ибо любые произведенные расчеты легко нивелируются некачественным производством или материалом. Тем более, что с первого взгляда установить степень качества товара попросту невозможно. В таком случае — «имя» изготовителя является тем моментном, который может подтвердить общую квалитативность продукции, степень достоверности данных о технических характеристиках, кои обоснуют действительность соотношения качества и цены.
