Как сделать блочный лук из пвх трубы самостоятельно

Лук и стрелы своими руками из дерева

Дерево, пожалуй, самый лучший и доступный вариант для изготовления лука. Для этого вам понадобится:

• Дрель
• Топор
• Нож
• Пила
• Лобзик
• Ножницы по металлу
• Наждачная бумага
• Напильник обычный и напильник для работы с деревом и металлом
• Стапель
• Рубанок

Для изготовления лука вам потребуется запастись временем и терпением.

Сначала нам необходимо найти подходящую по параметрам ветку. Делать это лучше всего в морозный день

Важно, чтобы на выбранной ветке было как можно меньше наростов и мелких отростков, а длина была не менее 180 см.
Нет необходимости трогать кору. А спиленные торцы нужно покрыть масляной пропиткой для дерева или специальным лаком.
Основу будущего лука оставить на просушку в течении пары месяцев, положив ее вертикально в помещение с температурой от 20 до 28 градусов.
Необходимо предать заготовке прямоугольную форму, сделать это можно при помощи хорошо заточенного ножа и острого топора.
Оба плеча лука одновременно отпариваем над кипящей водой.
Для придания изгиба, только что отпаренную заготовку, устанавливаем в стапель на две недели.
При помещении в стапель кора должна сойти, но если этого не произошло, то на этом этапе, аккуратно счищаем ее при помощи ножа.
Покрываем изделие воском.
Зарубки для тетивы делаем только после высыхания.

На нашу заготовку будущего лука необходимо натянуть тетиву. Сделать ее совсем не сложно. Вам понадобятся следующие материалы:

• Шелковая или нейлоновая (№10) нить
• Клей ПВА
• Резиновый клей
• Защита от влаги, например, воск
• Доска
• Толстые гвозди

Необходимо взять два круглых коротких колышка толщиной от 20 мм. На доске, размеры которой 200*40*40, в соответствии с расстоянием размещения тетивы, сверлим два отверстия и устанавливаем колышки. Следующим шагом нужно намотать на катушку нить для будущей тетивы. На колышки намотать нить, которая будет использоваться как основа. Достаточно 3 витков. Концы нити прочно завязать и промазать ПВА.

Резиновый клей намазать сразу на капроновую нить, при обмотке промазать ПВА. Обмотку делать как можно более плотной. На концах сделать петли для натягивания тетивы на плечи лука.

Без стрел тоже не обойтись. Раз мы делаем лук своими руками, то давайте разберем как они делаются. Минимум, нам потребуется 4 стрелы.

Вам понадобится для будущей стрелы:

Рейки или доски около 3 см шириной и 85 см в длину

Процесс изготовления:

• При помощи рубанка сузить заготовку (рейку или доску) до 1,5 см.
• Распилить ее на квадраты по 1,5 см с каждой стороны.
• Наждачной бумагой или машинкой для шлифования придать круглую форму, диаметром не более 8 мм.
• Так же мы можем прикрепить перья. Для этого лучше всего подойдут вороньи. Перо разрезать пополам и с помощью нити примотать к концу стрелы.
• Наконечник лучше купить в специальном магазине. Изготовить его самостоятельно можно, вырезав из тонкого листа железа или примотав острый гвоздь прочной леской.

Как сделать лук из ПВХ трубы своими руками?

Луки — оружие, которое с древних времен применяли для охоты на дикого зверя. За многие тысячи лет их совершенствовали и улучшали по всей планете. Современные луки, изготовленные с применением новых материалов и технологий, заметно отличаются от своих предшественников и дальностью выстрела и точностью стрельбы. Самодельный лук представляется многим как нечто грубое и далекое от совершенства. Однако, следуя инструкции на видео, можно сделать отличный самодельный лук для охоты своими руками.

фото. Как сделать лук из пвх трубы стрелы

Как сделать блочный лук из пвх трубы своими руками, преимущества

Этот лук из ПВХ трубы легко транспортируется, несмотря на внушительны размеры, так как имеет сборную конструкцию, легко разбирается, умещаясь вместе со стрелами в колчане. Его вес незначителен, точность высока, а внешний вид позволяет конкурировать с заводскими образцами охотничьих луков. На фото можно увидеть один из вариантов этого оружия.

Плечи лука мощные, очень жесткие, но достаточно гибкие. Схема изготовления проста, с ней, при желании, справится человек не обладающий профессиональными знаниями.

Такой лук, сделанный своими руками, будет значительно легче чем заводской, и намного прочнее чем самодельный деревянный. Охотничий лук, помимо прочего, имеет своим преимуществом отсутствие шума в момент произведения выстрела. А сделать его совсем бесшумным можно с помощью глушителя, установленного на тетиву. Самодельный кивер также значительно повысит боевые характеристики оружия сделанного своими руками, увеличив скорострельность и сократив время на изготовку к стрельбе.

фото. Лук своими руками из пвх

Лук из полипропиленовой трубы — внешнее декорирование

Внешний вид Декорировать лук можно путем окрашивания специальными красками для пластика. А можно обтянуть камуфляжной тканью, а затем пропитать ее полимером, эпоксидной смолой. Это не только украсит лук, но и увеличит мощность, превратив его в композитный. Кроме того, пластик будет легко переносить минусовые температуры, не ломаясь и не трескаясь. На фото показан лук обтянутый тканью. Камуфляж приклеиваем аэрозольным клеем для ткани.

фото. Мощные луки из пвх труб обтянутые камуфляжной тканью

Процесс таков: ткань пропитываем полимером, или промазываем эпоксидкой, а клей наносим на готовые детали лука. Плечи оборачиваем внахлест, а рукоять обматываем полосой в два-три см по всей длине. Материалы и инструмент Сделать настоящий лук для охоты из обрезков сантехнической ПВХ трубы с толщиной стенки 2 мм, достаточно просто. Материалы для его изготовления найдутся в обычных строительных магазинах, а вот тетиву, лучше приобрести в специализированных охотничьих. Если все же сантехническую трубу найти не удалось, можно использовать PVC кабелегоны. Толщина стенки у них составляет 1 мм, поэтому их нужно будет больше. Плечи лука в таком варианте будут наборными, из 4-6 трубок. Это определенно увеличит натяжение. Чтобы сделать лук, показанный на видео, понадобятся следующие материалы:

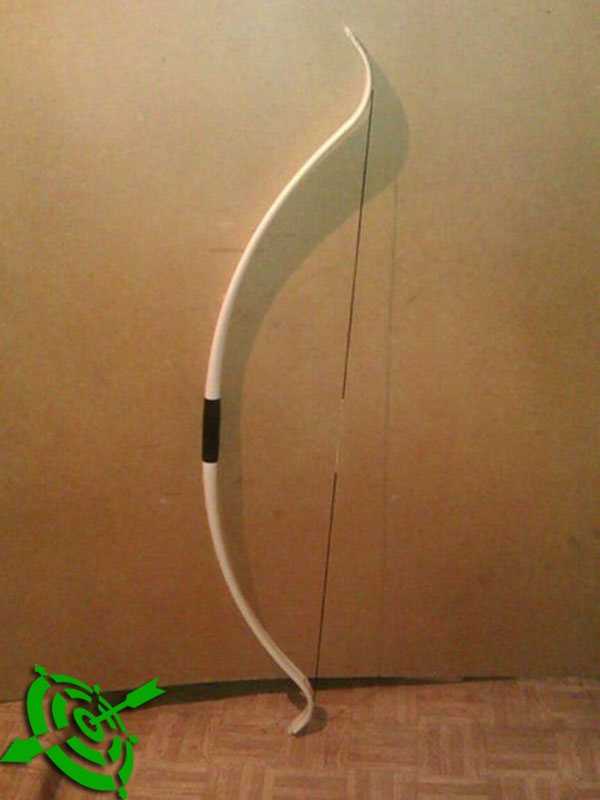

фото. Самодельный лук из ПВХ

Кабельканал для усиления плечей длиной 66 см — 2 шт. Металлическая трубка диаметром 6 мм для изготовления люверса. ПВХ трубы размером 35см для рукояти, 60 см для верхнего и 65 см для нижнего плеча, усиливается внутренней вставкой из кабельканала соответствующей длины. Диаметр тубы можно выбрать самостоятельно для комфортного размещения в руке (от 20 мм).

Используемые трубы должна иметь назначение подачи холодной воды. Дело в том, что армированную трубу для горячего водоснабжения и отопления будет сложнее сгибать.

Фитинги для прямого соединения (см. фото) — 4 шт. На видео показан безфитинговый вид соединения, но гораздо быстрее и удобнее использовать фитинги, припаивая их к одной детали соединения. Если не стоит задача сделать разборный лук/, то можно припаять оба конца.

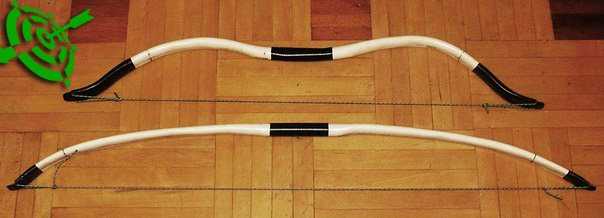

фото. Лук из пвх трубы

Для усиления плечей будем использовать сайдинг или кабельканал, для полочки приобретем три дешевые зубные щетки. Из вспомогательных материалов понадобится две полосы ламината. Инструмент: струбцины, промышленный фен, болгарка, напильник, молоток, деревянный брусок, малярный нож или сантехнические ножницы, киянка, турбо-зажигалка, мотовило, сверло 6 мм.

Разборный и блочный лук из пвх трубы — конструктивные особенности

В предлагаемом видео подробно показан процесс изготовления каждой из составных частей лука: тетивы, усиленных плечей, фасонной рукояти. Плечи лука асимметричны.

В результате получается довольно мощный композитный лук, сделать который вы сможете в обычных домашних условиях.

Изготовление перьев для охотничьей стрелы.

Изготовление стрел для охотничьего лука — важный фактор, который следует учитывать, поскольку это помогает стрелку оставаться в правильном направлении и двигаться на полной скорости в том направлении, в котором вы стреляете. Перья используются у основания стрелки для вращения во время полета; делая его более точным. Если вы можете использовать птичьи перья или у вас есть дополнительные перья, то вы можете их использовать. Также, если у вас их нет, вы можете использовать для этого плотную бумагу (бумагу). Также можно использовать пластик как альтернативу бумажной карточке.

Вам нужно взять материал, который вы используете, и вырезать треугольники. Должен ли треугольник иметь ноги вокруг единицы и единицы? «От одной до трех четвертей дюйма (ноги относятся к треугольнику; те, которые не противоположны прямоугольному треугольнику). Вам нужно приклеить эти треугольники к основанию стрелки, взяв вторую более длинную сторону около основания примерно в дюйме от низа

Треугольники должны быть равномерно расположены по краю стрелки. Затем в центре основания бантика, где проходит нить, следует прорезать небольшую выемку. Без этого прозвища было бы сложно стрелять стрелой.

Выполните эту простую процедуру, и нет причин, по которым вы не можете стать экспертом в создании охотничьих луков. Вы знаете, что сделали это, когда ваше окончательное творение выглядело так:

Изготовление лука для стрельбы своими руками – создавать луки интересное занятие

Рассмотрим оптимальный и наиболее доступный для большинства пример, как сделать лук и стрелы для стрельбы простой конструкции. Такой лук будет достаточно хорош как для развлекательной стрельбы по мишеням, так и для охоты на некрупную дичь.

Из чего сделать лук и как собрать лук – подбираем все для лука материалы

Прежде чем приступать к самостоятельному изготовлению лука в домашних условиях важно собрать все необходимые материалы. Из чего можно сделать лук? Сделать лук можно из любого гибкого материала – пластика, древесины, металла, но в нашем случае понадобится гибкая друвесина ясеня, акации, клена или березы

Из чего можно сделать лук? Сделать лук можно из любого гибкого материала – пластика, древесины, металла, но в нашем случае понадобится гибкая друвесина ясеня, акации, клена или березы

Из чего можно сделать лук? Сделать лук можно из любого гибкого материала – пластика, древесины, металла, но в нашем случае понадобится гибкая друвесина ясеня, акации, клена или березы.

Выбрать необходимые по толщине и внешнему виду ветки можно в любой посадке или лесу. Далее следует очистить палки от коры и хорошенько просушить. Сушить материал для будущего самодельного лука нужно специальным способом, чтоб поверхность не потрескалась и сохранила свою упругость.

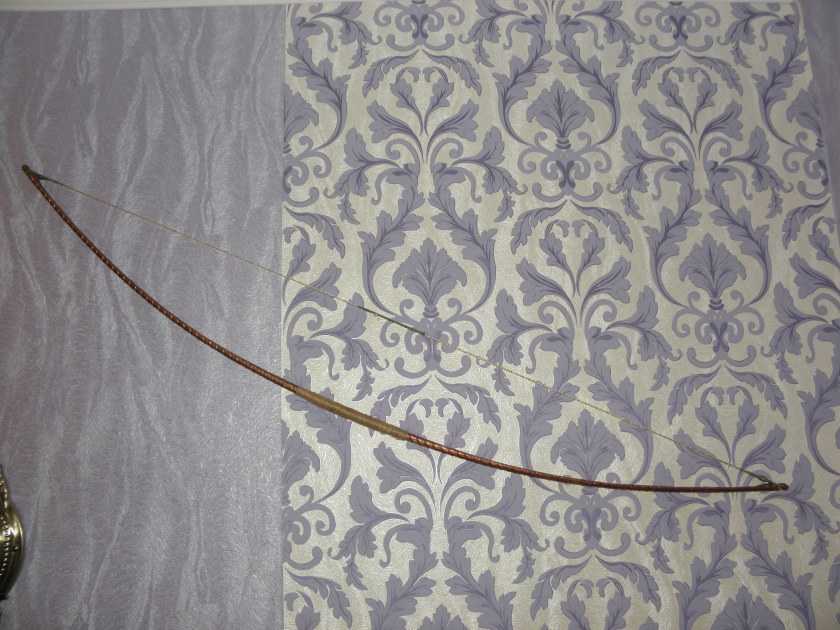

Фото. Самодельный лук своими руками

Для рукояти лука можно взять цельный брусок древесины или склеить фанеру в несколько слоев.

В качестве материала для тетивы лучше использовать специальные прочные капроновые нити, хотя в условиях выживания при изготовлении луков и стрел своими руками может использоваться кора деревьев, кожа и даже сухожилия животных.

Помимо основных материалов запаситесь хорошим клеем (например, эпоксидкой), болтами и инструментами по работе с деревом.

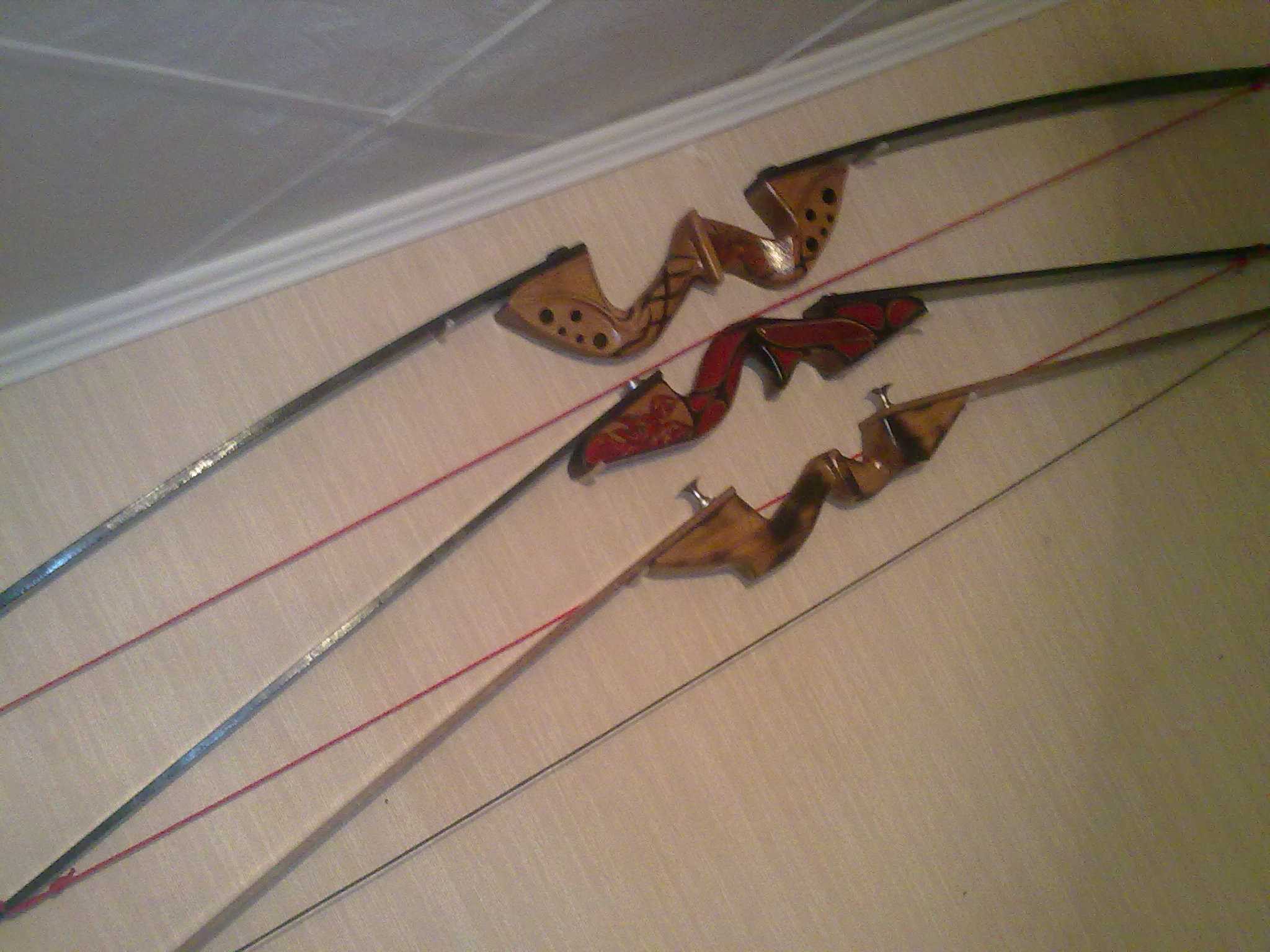

Разборные и традиционные простые луки – как сделать лук из доски правильно

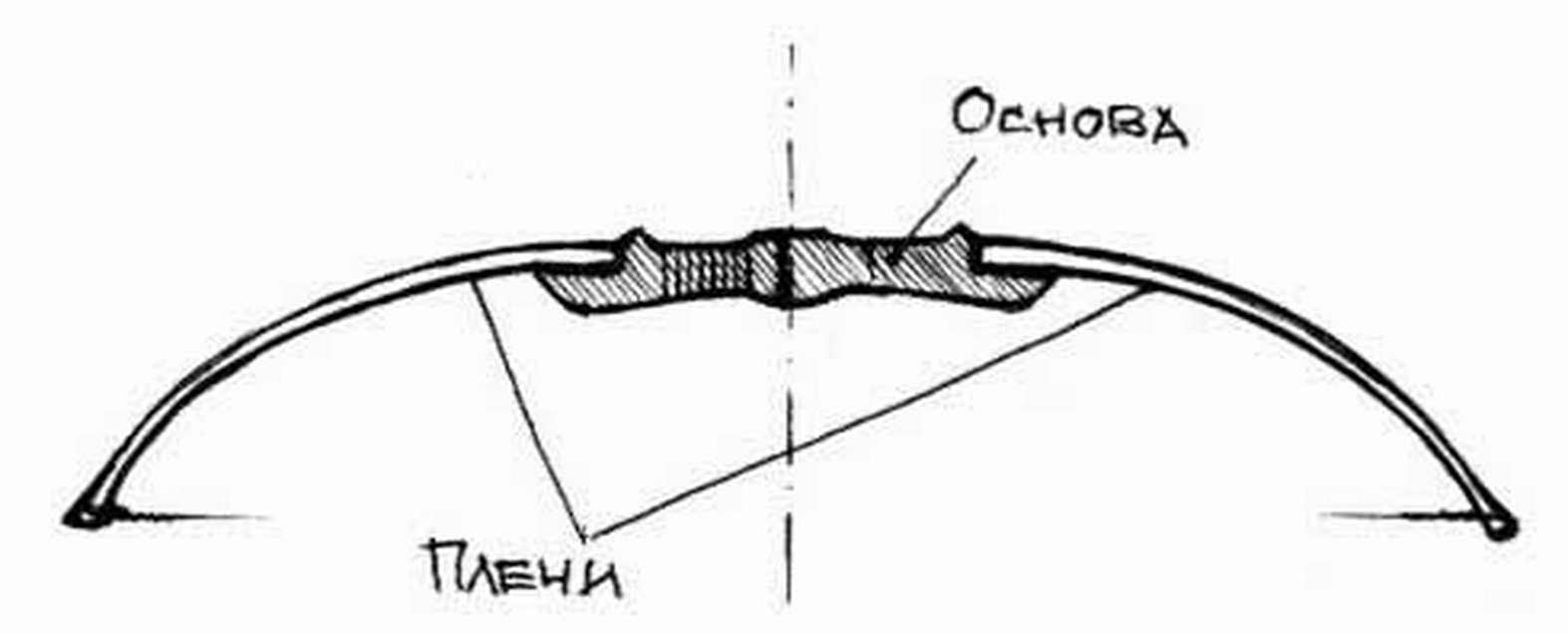

Традиционный разборной лук состоит из трех элементов – рукояти и двух плеч. Для изготовления рукояти подходит доска толщиной 4 см. Из нее по чертежам нужно выпилить форму рукояти, которая должна быть примерно 40х6х4 см.

Форма рукояти самодельного лука должна удобно располагаться в руке.

На рукояти необходимо просверлить отверстия для болтов, которыми будут крепиться плечи, а также предусмотреть планку для стрел по центру. При выпиливании планки – не следует слишком увлекаться, т. к. слишком глубокая выемка может уменьшить прочность рукояти.

Фото. Рукоять лука своими руками

Делаем тугой короткий лук – рассчитываем размеры лука по инструкции

Следующий этап изготовления лука своими руками – плечи

Здесь важно рассчитать правильный размер плеч. Один должны соответствовать росту лучника

Исключение – короткий лук – его можно сделать любого удобного размера

Исключение – короткий лук – его можно сделать любого удобного размера.

Рассчитать длину лука можно по таблице.



Размеры лука по росту лучника

Для изготовления плеч нужно брать хорошо просушенную древесину, заготовленную в зимний период. Это обеспечит отсутствие деформации в будущем.

Форма плеч – плоская и конусообразная, т. е. заужается от одного края к другому. Крепятся плечи к рукояти болтами и крепко затягиваются. Для большей надежности рекомендуется использовать кожаную прокладку и проклеивать.

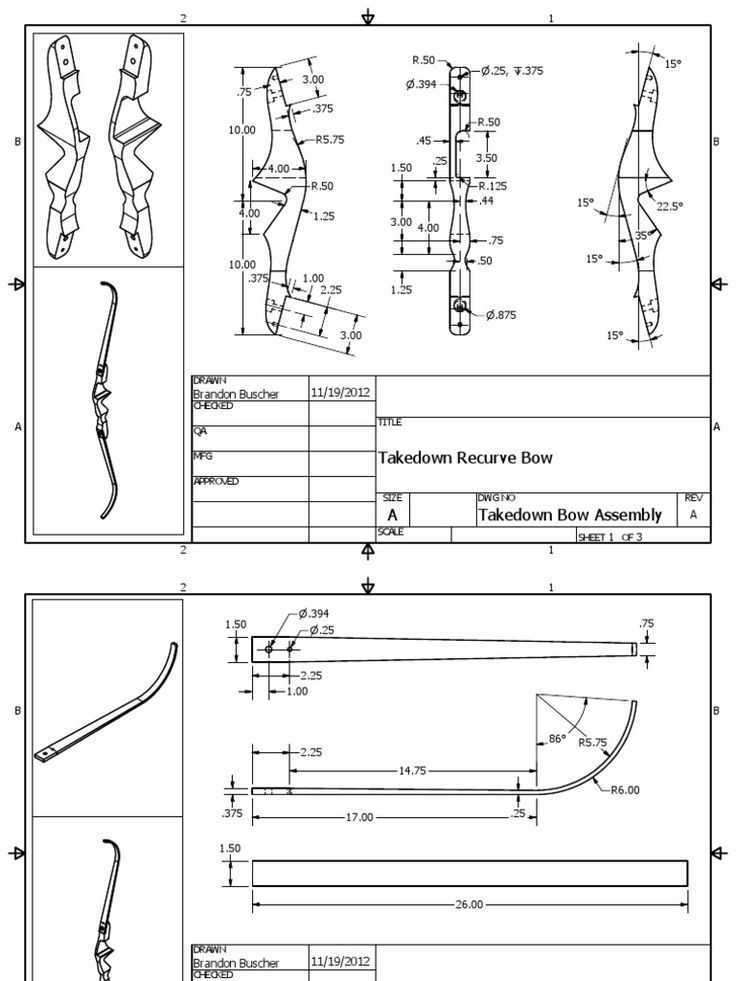

Чертеж лука своими руками

На наружных краях плеч необходимо предусмотреть пазы для крепления тетивы.

Последний этап сборки самодельного лука – крепление тетивы.

Для этого сначала тетива завязывается на одном конце плеча, далее лук сгибается, и натянутая тетива другим концом завязывается на другом краю противоположного плеча.

фото. Тетива самодельного простого лука

Как сделать настоящий хороший профессиональный спортивный лук

Сделать профессиональный спортивный лук самому довольно сложно. Этим обычно занимаются мастера, у которых есть соответствующее оборудование, знания и навыки, поэтому настоящий хороший лук для спорта лучше купить в магазине или заказать у одного из таких мастеров.

Смотрите видео как сделать лук своими руками:

«Нахождение» дуги

Базовая поверхность – это очищенная от коры часть дерева. Эту поверхность обрабатывают по минимуму.

Еще одна вещь, на которую следует обратить внимание, это скручивание ствола. Витой ствол не подходит для лука

Можно попытаться внести исправления, но шансы на успех невелики.

Как только определено, где будут расположены плечи лука, рисуется разделительная линия между ними. Плечи требуется разделить, чтобы потом снова соединить, но немного по-другому. Ствол делится с помощью пилы.

Топором или рубанком удаляются фрагменты, которые точно не пригодятся. Оставляют для дальнейшей сушки. Здесь нельзя быть слишком усердным, так как очень тонкая планка деформируется при сушке.

Обратите внимание!

• Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

• Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины

• Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

Следует понимать, что этот кусок дерева когда-то жил своей жизнью. И теперь необходимо заставить его ожить снова, но в виде лука. Все шаги должны выполняться медленно и вдумчиво, чтобы удалось сделать лук для стрельбы своими руками.

От древности до Средневековья

Первые луки были предельно примитивны — достаточно прямая и гибкая палка с тетивой из сухожилий животных. Стрелы — ровные веточки с каменными наконечниками. Убойная сила таких приспособлений была невелика — ими можно было бить разве что птицу и мелких зверей.

Но, как и любое вооружение, лук очень быстро совершенствовался. Человек стал задаваться вопросом: из какого дерева лучше делать лук? Каким образом его можно обработать, чтобы он был гибче, прочнее и мощнее? Как улучшить стрелы?

Уже к античности лук стал серьезным аргументом для военных действий: сделанный из специальным образом высушенного дерева, с одинаковым напряжением обеих «плеч», он позволял эффективно поражать цель на расстоянии 30-40 метров, а это для той эпохи было немало. Стрелы тоже сильно изменились — приобрели оперение, которое стабилизировало их полет, а также металлические наконечники (медные, а потом бронзовые).

Последовательность работы

Нет никаких ограничений в выборе способов изготовления лука и необходимой последовательности технологических операций. Тем не менее этот процесс можно разделить на логические этапы:

1. Подготовительный, на котором готовятся материалы, инструменты и приспособления, рабочие поверхности.
2. Этап непосредственного изготовления лука.
3. Изготовление стрел.
4. Проверка работоспособности и пристрелка лука.

Последовательность действий при выборе одного из наиболее простых вариантов конструкции лука следующая:

Разметка заготовки на отрезки для рукоятки (около 20 см), изгибов плеч и крепления тетивы (примерно по 10 см от края)

Важно точно найти и отметить центр лука. Готовый лук из пластиковой трубы.

С помощью строительного фена, разогретого до температуры около 180°, быстро и равномерно прогреть, сплющить и согнуть до 60° первое плечо

Эту же операцию повторить для второго. Дать плечам остыть. Пожелтевшая труба — признак перегрева, такая конструкция будет хрупкой.
Прогреть центральную часть трубы до характерного «лучного» изгиба. Обернуть участок, отведенный под рукоятку, тканью и легким сжатием сформировать ее.
Вырезать и тщательно зачистить места крепления тетивы.
Натянуть тетиву и отрегулировать натяжение.

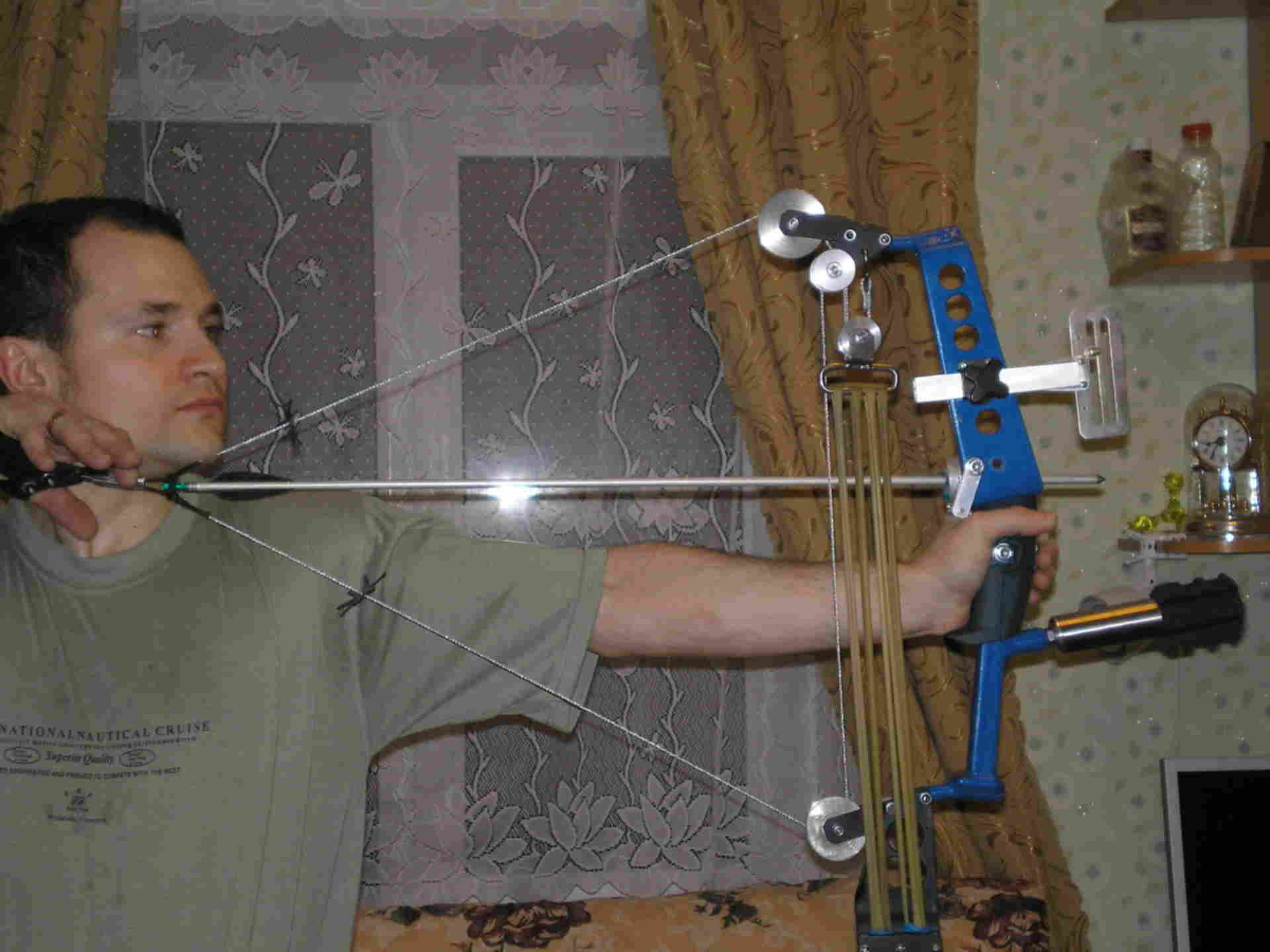

Изготовление блочного лука

Для повышения рабочих характеристик лука можно использовать блочную конструкцию. Это более сложный вариант и его изготовление имеет свои технологические особенности:

1. Для лука используются два отрезка трубы ПВХ по 45 см.
2. Один конец плеча служит для крепления ролика, в нем делается продольный пропил, другой — для закрепления на рукоятке, для этого в нем сверлятся сквозные отверстия.
3. Рукоятка в таком варианте — отдельная деталь. Ее целесообразно выпилить из дерева по заранее подготовленному шаблону.
4. С помощью саморезов плечи с установленными на них роликами крепятся к рукоятке под необходимым углом.
5. Тетива закрепляется на крае одного плеча, пропускается через оба ролика и фиксируется на крае другого плеча.
6. В проделанное в рукоятке отверстие вставляется верхняя часть зубной щетки, которая служит полкой-подставкой для стрелы.
7. После того как лук любой конструкции будет готов, желательно его проверить на соответствие требованиям нормативной базы. Сила натяжения не должна превышать 20 кг. Для проверки можно использовать безмен. С его помощью тетива растягивается на длину стрелы и замеряется усилие. При превышении мощности вносятся необходимые конструктивные изменения, самое простое из которых — замена или ослабление натяжения тетивы.
8. Проверка точности и дальности стрельбы готового лука проводится на мишенях, укрепленных на мешках с песком.

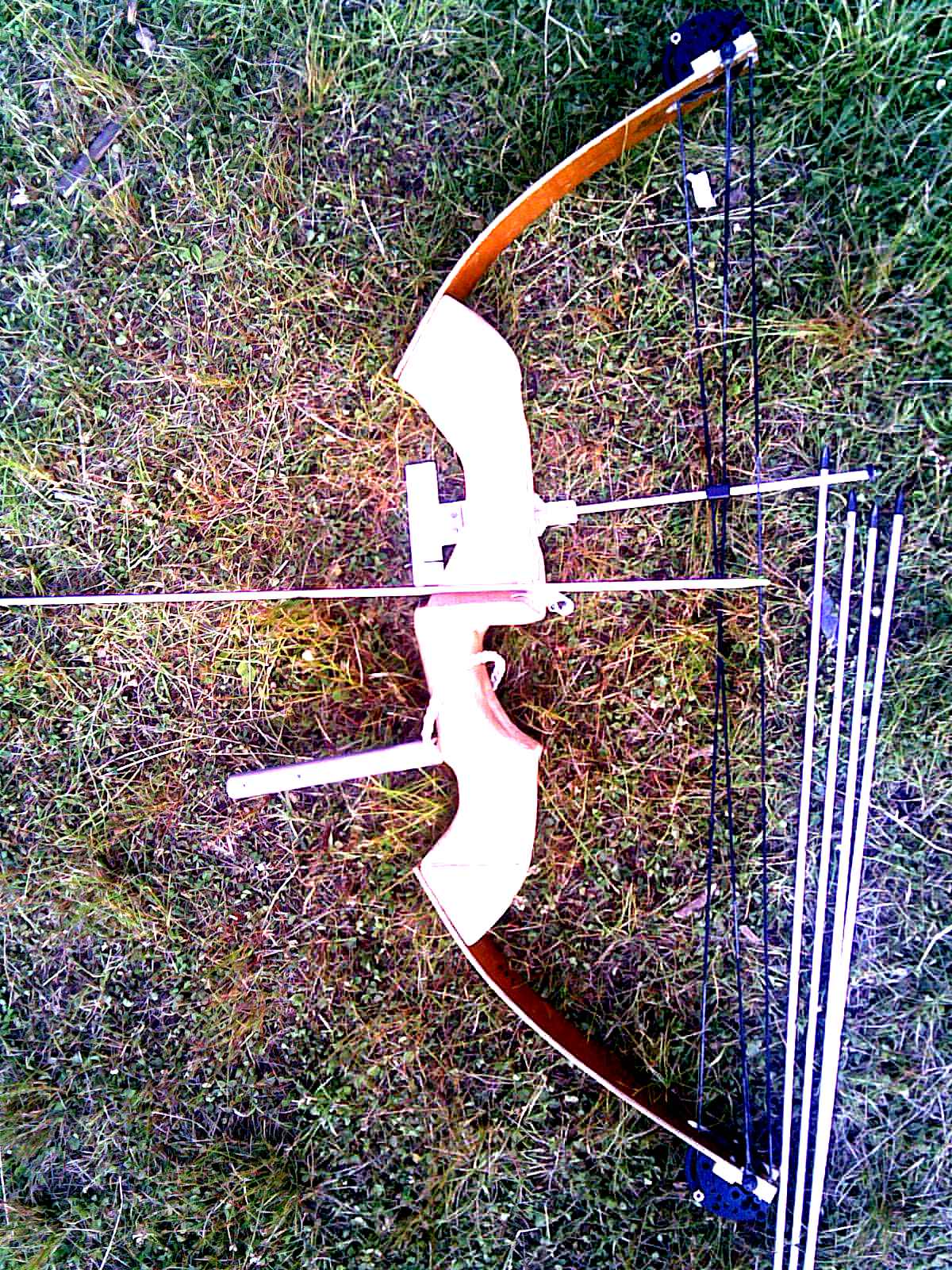

Блочный лук их ПВХ.

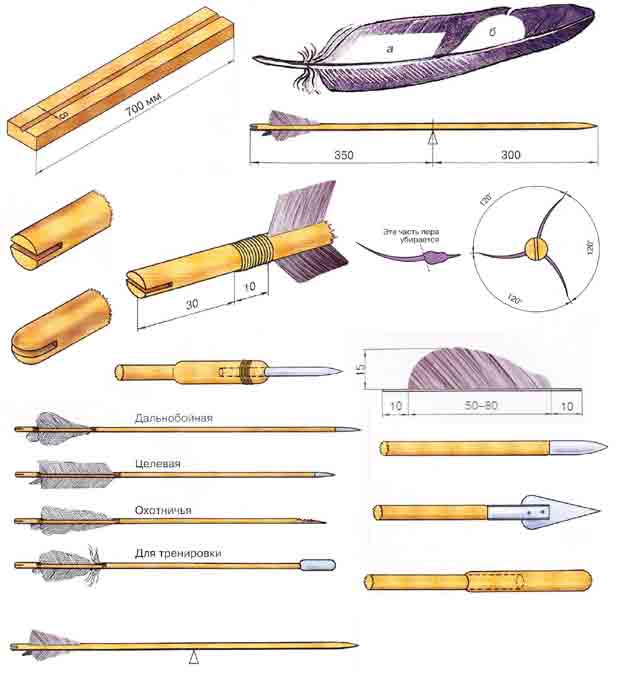

Изготовление стрел

Для самодельного лука могут использоваться стрелы как серийные, так и сделанные своими руками. Так как стрела состоит из трех деталей, то и этапов ее изготовления три:

Изготовление древка. Оптимально использовать в качестве материала шкант, уже имеющий равномерно цилиндрическую форму, который распиливается на отрезки нужной длины (в среднем 80 см). При необходимости в качестве заготовки может использоваться штапик. Он имеет квадратное сечение, поэтому требуется дополнительная обработка. На торце древка делается пропил для тетивы глубиной около 7 мм.

Оперение делается из пластика, армированного скотча, натурального пера

Важно, чтобы элементы оперения были одинаковыми, поэтому они вырезаются по лекалу. Размер и форма подбираются произвольно, но оптимальным признана длина пера 8-10 см при ширине, не превышающей 2 см.
Наконечники могут быть двух видов:безопасны— тупые и мягкие

Для их изготовления используется монета в качестве основания и поролон. Вся конструкция собирается и крепится к древку с помощью скотча или изоленты;

острые. Они вырезаются из жести, могут быть изготовлены из заточенного электрода, опиленного самореза и других подобных металлических изделий. Крепление осуществляется при помощи проволоки или армированного скотча.

Монтаж стрел

Лучше сделать стрелы из клена. Желательно выбрать ствол сухого поваленного дерева и отпилить часть длиной 100 см. Из веток монтировать снаряды не стоит, они слишком мягкие. На пилораме распилить заготовку на квадраты, чтобы получилось 10 штук. В тиски установить плашку со встроенным приспособлением для нарезания резьбы. Понадобится дрель, головку надо раскрутить, установить деревяшку и пропустить через резьбовое устройство. Изделия получатся круглыми и ровными. Затем древесные прутики установить в дрель и пропустить через фрезу, закрепленную на столе, или зашлифовать наждачной бумагой.

Хорошие металлические наконечники можно заказать на заводе. Рабочие на токарных станках сделают их быстро и качественно. По виду острие похоже на патрон — трубчатая часть и заостренный край. Изделия должны быть по диаметру прутков, поэтому древесину надо подгонять по параметру наконечника.

На задней части дротика делают паз под тетиву. Подготовить 3 пера одинакового размера. На задник стрелы симметрично приклеить материал. В момент приклеивания удерживать перо 10 секунд. Изделия обрабатывают воском, чтобы дротики при стрельбе хорошо проскальзывали по полке на рукоятке. Стрелы для лука, изготовленные своими руками, весят примерно 45 граммов.

Материалы для самостоятельного изготовления лука

Сам лук можно изготовить из разных подручных материалов:

• Дерево. Самый популярный и, пожалуй, надежный вариант для самостоятельного изготовления. Лук, сделанный из дерева будет обладать прочностью и долговечностью. Лучшими породами считаются ясень и белая акация, так же можно использовать клен, дуб или тополь. При этом на палке не должно быть сучков, отростков, трещин и прочих изъянов. Нельзя использовать хвойные породы деревьев.
• Труба ПВХ. Еще один материал, который можно использовать для реализации своей задумки.
• Необычным, но вполне подходящим материалом, могут быть обыкновенные лыжи. Если быть точнее, верхние отрезки плеч лука изготавливаются из лыж.
• Фанера так же, как и лыжи, может быть вариантом для плеч лука.
• Даже старая автомобильная рессора может стать пригодной для стрельбы.
• Для маленькой игрушки можно использовать, как ни странно, обыкновенную бумагу.

Следующим элементом лука является тетива

Важно понимать, что выбор должен остановиться на прочном, эластичном материале, способном выдержать большое давление. Подходящие варианты для нее:

• Веревка из полипропилена
• Нить из нейлона или шнур
• Капроновая нить
• Шпагат или обычная тонкая леска
• Тонкая альпинистская стропа

Конечно же, нельзя забывать про стрелу! Лучшим выбором материала для ее изготовления будет дерево. Как правило, это березовые и сосновые ветки, рейки или доски. Обрабатывать березу несколько сложнее, но результат получается качественнее.

Наконечник стрелы необходимо сделать острым, так, чтобы он мог проткнуть мишень. Для простого варианта может сгодиться гвоздь, обмотанный проволокой. Для более серьезного подхода следует использовать наконечник из тонкой стали.

Охота с луком

По своему качеству и свойствам лук подходит для охоты на птиц и животных

Но критичную важность имеет следующий факт: применение лука (не только блочного, а такого оружия в принципе) в качестве инструмента охоты запрещено на законодательном уровне. В списках охотничьего оружия оно не значится

Применение лука допускается только для развлекательных и спортивных целей, при соблюдении техники безопасности

Применение лука допускается только для развлекательных и спортивных целей, при соблюдении техники безопасности.

Тем не менее на огражденных территориях допускается учебное применение в целях охоты – со строгим контролем действий опытным стрелком и без присутствия посторонних лиц

Опасность лука как раз в том, что грибник или просто любитель лесных видов оказывается под угрозой бесшумных выстрела и самой стрелы. Лук подбирается или изготавливается исключительно под себя, иначе осанка и работа мышц окажутся под негативным воздействием

Передвижение с луком важно проводить медленно. Если стрела вложена, а тетива натянута – никогда не допускается направлять лук на человека. Выстрел (как высвобождение тетивы) производится мягко

Для сохранности руки и пальцев распространены особые краги – перчатки лучника

Выстрел (как высвобождение тетивы) производится мягко. Для сохранности руки и пальцев распространены особые краги – перчатки лучника.

Охота с блочным луком.
