Как сделать штробу в стене

Конкретные особенности штробления

Основные нормы и ограничения при штроблении

В ходе формирования новых каналов под проводку мастер обязательно должен придерживаться следующих правил:

• Штробление выполняют только по вертикали или горизонтали. Категорически запрещено делать резы диагональные или зигзагообразные.
• В несущих стенах и перекрытиях нельзя формировать глубокие каналы. Оптимальные значения — 25 мм.
• Протяженность одной непрерывной штробы не должна превышать 3 м.
• При штроблении скатных поверхностей (стены мансардного помещения) канал нужно располагать так, чтобы он был параллелен стыку двух поверхностей.
• Расстояние от газовой трубы до борозды должно составлять не менее 40 см. Здесь же запрещено делать вертикальные каналы.
• Обязательно следует начертить подробную схему расположения штроб в стенах. Это позволит освежить в памяти ход проводки при возникновении аварийной ситуации или необходимости выполнения нового ремонта.
• Отдаленность линий под проводку от окон и углов должна быть не меньше 1,5 м.
• От перекрывающих плит до горизонтальных каналов нужно выдерживать расстояние 15 см.

Подготовка и разметка рабочей поверхности

Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

p, blockquote 11,0,0,0,0 —>

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.

p, blockquote 12,0,0,0,0 —>

Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

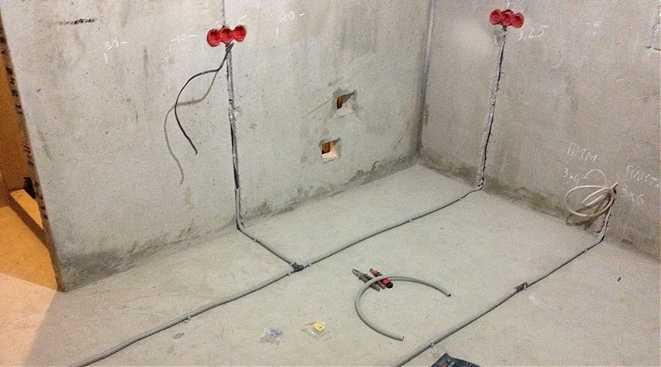

В каких случаях штробят стены под проводку

Проводка подразделяется на 2 типа: внутреннюю и наружную. Внутренняя монтируется внутри зданий и сооружений. Наружная проводка в основном применяется для прокладки по внешним стенам строений. Внутренняя в свою очередь делится на открытую и скрытую. Для открытой используют трубы, рукава, короба. Скрытую в основном используют для пола и стен.

Прокладка бороздок необходима при изношенности проводки, переносе щитов распределения энергии, необходимости установки дополнительных электровыключателей и электророзеток, монтаже приборов с большим потреблением электроэнергии.

Прокладка электропроводов

Как избавиться от пыли при штроблении

Профессиональные строители при работах по укладке проводки внутри стен используют оборудование со встроенным пылесосом. Но стоимость такого инструмента высока и его покупка для разового мероприятия смысла не имеет. Чтобы проштробить стену штроборезом без дополнительных опций, не создавая при этом облака пыли, мастерам приходится идти на разные хитрости. Простейший способ это обильное смачивание водой обрабатываемой поверхности. Мелкие частицы можно собрать простым бытовым пылесосом.

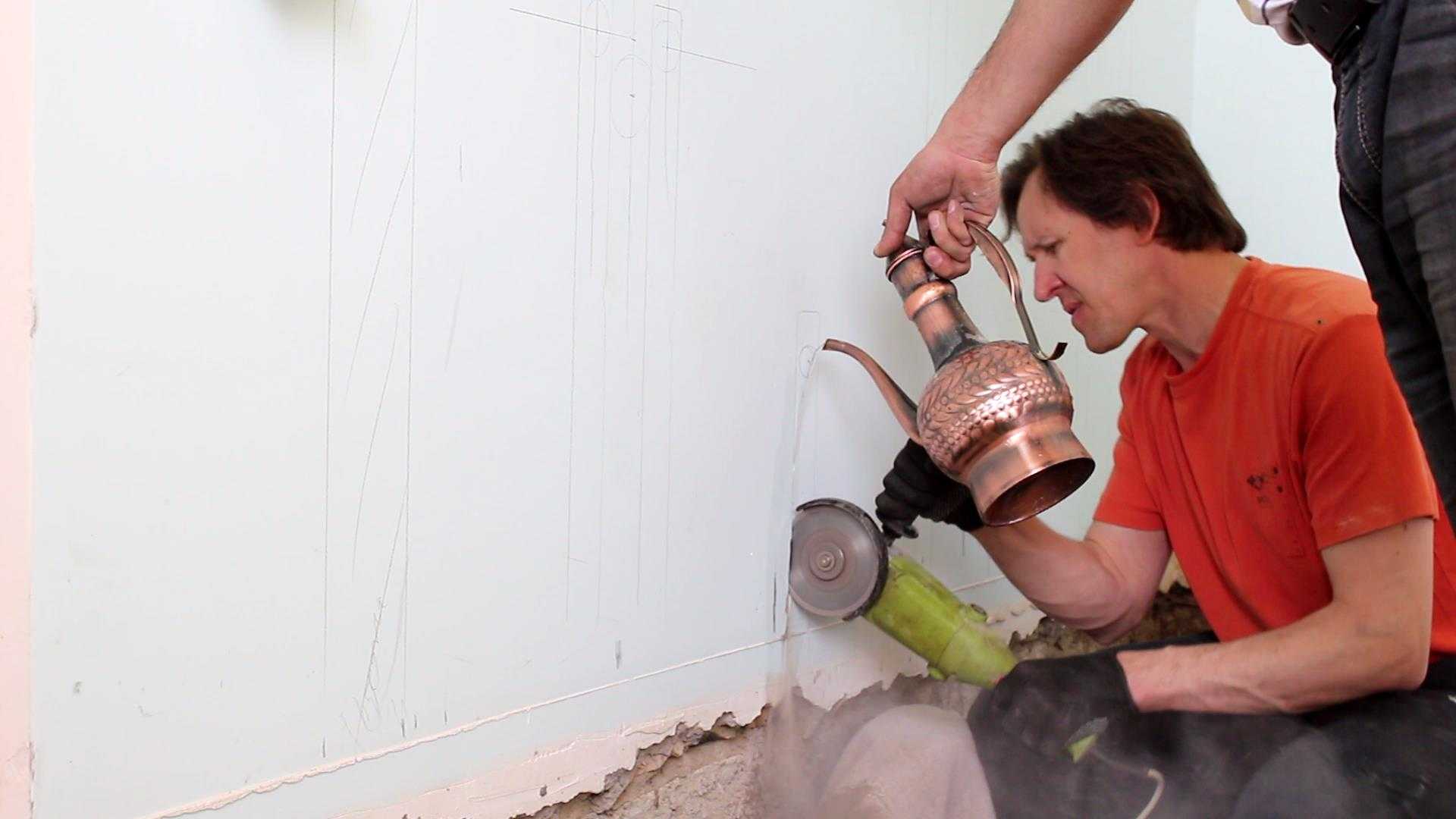

Чтобы штробить болгаркой без пыли, используют технологию мокрой резки бетона. Она заключается в непрерывной подаче воды к режущему диску через присоединяемый шланг. Можно воспользоваться помощью подручного, который просто будет поливать диск и площадь резки из пластиковой емкости. При этом следует быть внимательным, жидкость не должна попадать на электроинструмент.

Снизить запыленность помещения помогут следующие мероприятия:

• пол закрывают пленкой,
• над входом закрепляют промышленную штору или ткань,
• перед дверью кладут влажный половик.

После того как штробы будут проделаны, мусор сметают веником и пылесосят. Углубление обрабатывают грунтом, укладывают и закрепляют кабель. Канал заделывают шпаклевочной массой, штукатуркой или гипсом.

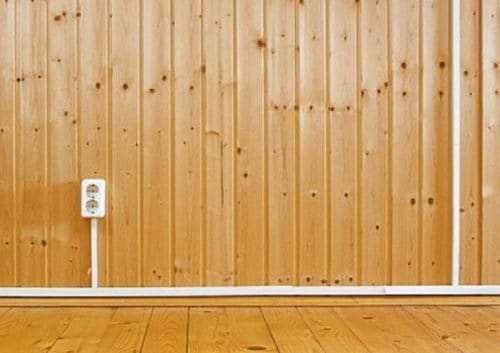

Провести электрические провода можно и без штробления стен. Такой вариант привлекателен полным отсутствием пыли. В торговой сети представлено множество различных изделий, позволяющих не только замаскировать открытую проводку, но и оживить дизайн помещения. К ним относятся:

Если есть необходимость замены проводки, без прокладки новой, можно воспользоваться уже имеющимися каналами.

Мелкие частицы бетона и силикатного кирпича не должны попадать на слизистые или в дыхательные пути. Поэтому при проведении работ необходимо пользоваться защитой в виде очков и респиратора. Если в помещении есть мебель, её тоже лучше закрыть пленкой или тканью.

Обзор инструментов для выполнения штроб

Для обустройства штроб под силовые кабели используются профессиональные инструменты.

Наиболее востребованными из них являются:

• молоток и долото;
• перфоратор;
• болгарка и шлифовальная машина;
• штроборез.

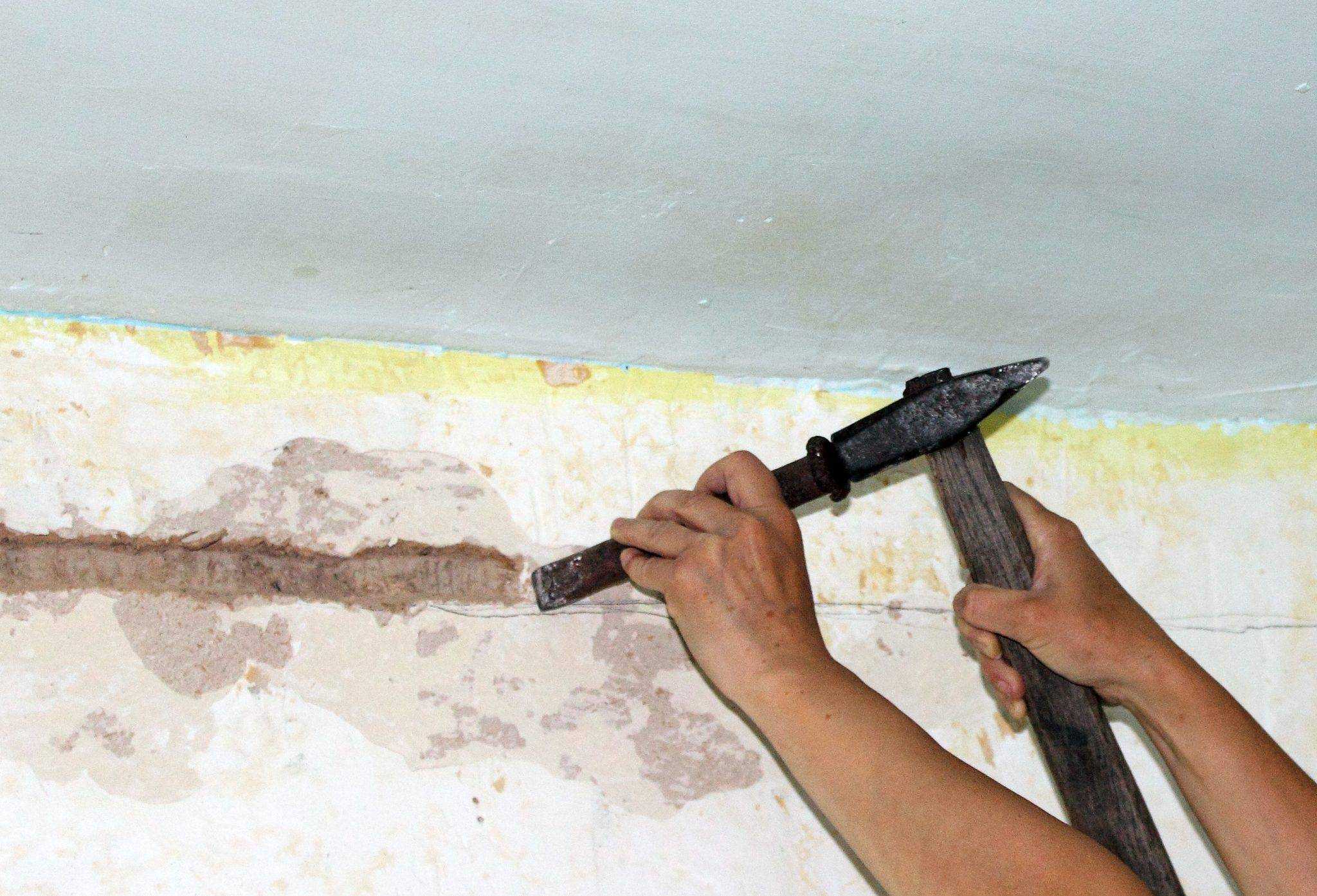

Молоток и долото

Стандартными инструментами для выполнения штроб под проводку являются молоток и долото. С их помощью можно сделать короткие и неглубокие каналы в мягком материале – древесине, шпатлевке и штукатурке.

Рабочий процесс проводится поэтапно. Наконечником долота проделываются небольшие углубления по краям канала. Далее при помощи молотка выбивается сердцевина полости под укладку кабеля. Чтобы получить необходимую глубину штробы, снятие каждого последующего слоя должно выполняться равномерно.

К недостаткам подобного способа штробления можно отнести трудоемкость, большие временные затраты, низкое качество штроб.

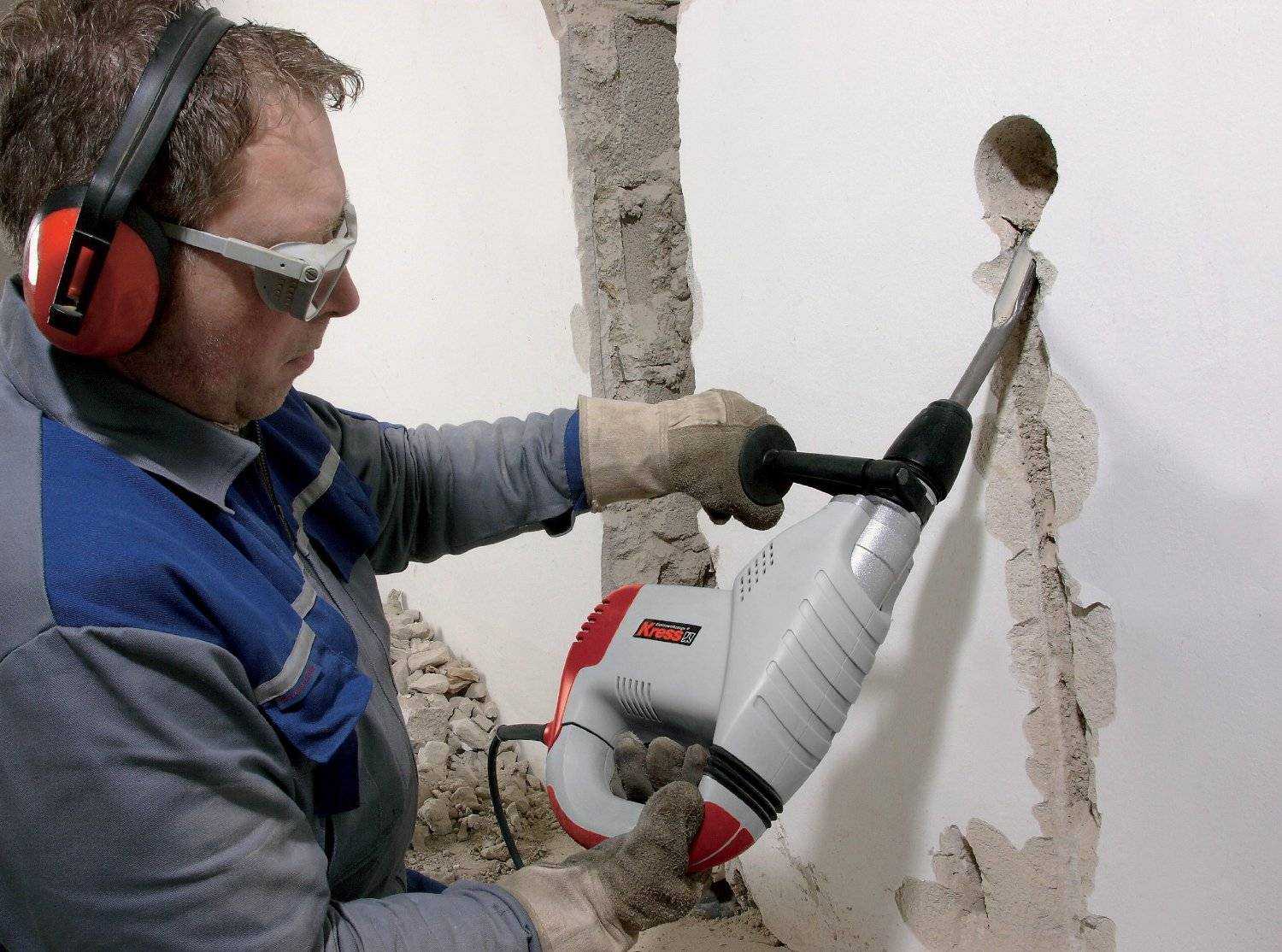

Перфоратор с насадками

Более профессиональным инструментом является перфоратор со специальными насадками, которые позволяют легко штробить твердые материалы – бетон, кирпич и газобетон.

Перфоратор используется для обустройства каналов под кабель и посадочные гнезда под электрофурнитуру. Для выполнения работ предусмотрено два типа насадок – лопата и широкий бур.

Работы проводятся следующим образом:

• при помощи перфоратора выполняются небольшие отверстия глубиной до 2,5 см с шагом в 1,5 см по намеченной линии прокладки кабеля;
• лопатка выставляется под углом в 45 градусов для соединения отверстий в единую канавку.

Такой способ предусматривает получение более ровной штробы с незначительными сколами поверхности, требующей дополнительной обработки.

Существенный недостаток – высокая производительность шума (95 дБ).

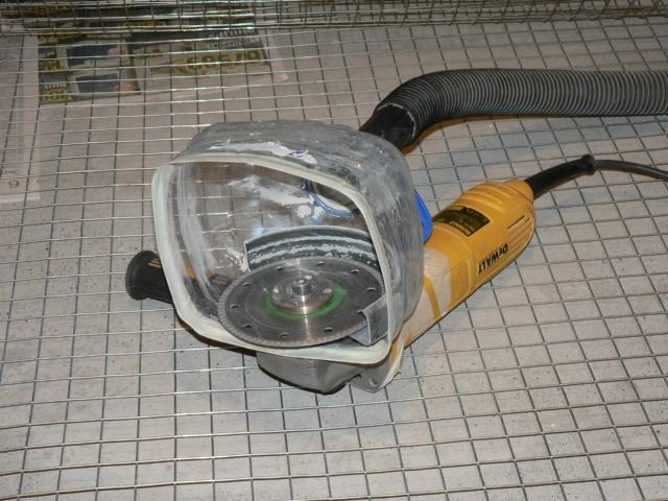

Болгарка

При помощи обычной болгарки (шлифовальной машинки) можно быстро и качественно проштробить стену из кирпича, бетона или с оштукатуренной поверхностью. Для работы используется алмазный диск.

Штробление стен под проводку выполняется следующим образом:

• вдоль линии для штробы болгаркой выполняются параллельно друг другу два надпила с требуемыми параметрами по длине и ширине;
• перфоратором или долотом удаляется материал внутри параллельных линий до необходимой глубины.

Болгарка позволяет получить ровный канал по всей длине. Единственный недостаток инструмента – большое количество пыли, производимой при выполнении работ.

При обустройстве штроб в древесине рекомендуется использовать ручную дисковую пилу.

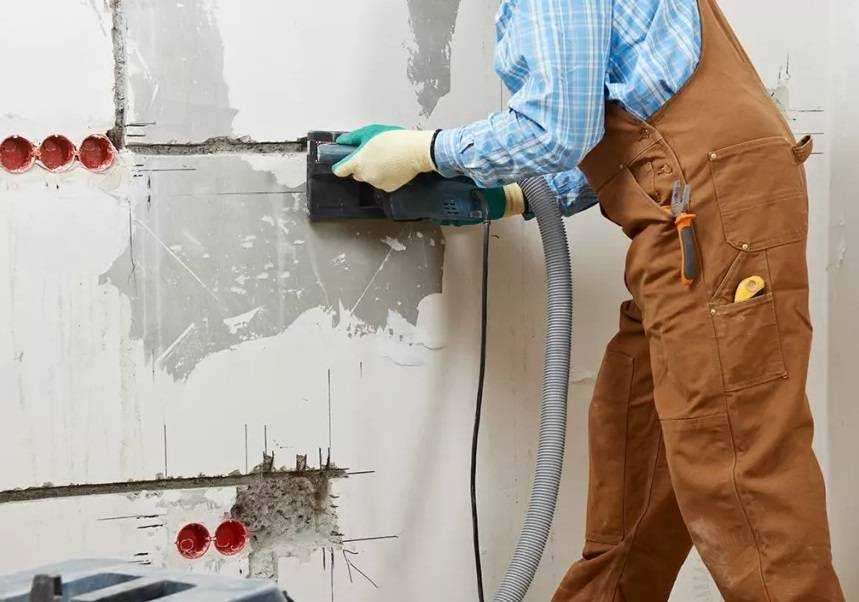

Штроборез

Это самый быстрый и профессиональный способ штробления поверхностей под электропроводку. Инструмент комплектуется сменными дисками и специальным пылеуловителем.

Штроборез позволяет выполнять одновременно два надпила под штробу, при этом необходимые параметры задаются рабочими дисками.

Таким образом, получается две параллельных борозды с небольшим количеством материала в середине, который можно удалить дрелью, оснащенной специальной насадкой.

К преимуществам штробореза можно отнести высокую производительность, ровность канала под кабель, низкий уровень пылеобразования благодаря пылеулавливателю. Существенным недостатком инструмента является его высокая стоимость.

Правильное штробление стен под проводку без пыли

Многие из вас в детстве отдыхали у бабушки в деревне. Практически в каждом колхозном доме, электропроводка прокладывалась накладным способом: с использованием изоляторов, на некотором расстоянии от стены. Провод использовался качественный, с матерчатой изоляцией: не страшно прикоснуться.

Такой способ применяется до сих пор: в деревянных домах и банях, и просто так, «в стиле ретро».

Однако, с точки зрения рациональности, метод прокладки не самый надежный. Во-первых, есть вероятность повреждения проводки любым острым предметом. А если в доме есть маленькие дети, или домашние животные с крепкими зубами, провода превращаются в источник опасности. Во-вторых, эстетика мягко говоря спорная.

В деревянных домах проблема решается достаточно просто: существуют специальные монтажные короба для проводки. Разных цветов, размеров, с пожарной защитой. А как быть в домах с бетонными (кирпичными, гипсовыми и прочими) стенами?

Перфоратор

Это настолько универсальное приспособление, что его вполне можно приспособить для штробления твердой поверхности. Если у вас есть навык владения дрелью, то с перфоратором тоже не возникнет особых проблем. Алгоритм ваших действий должен быть примерно таким:

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

1. Перед тем, как сделать штробу, по всей длине кабельной трассы делаем отметки для сверления отверстий, с шагом 10–15 мм.
2. Высверливаем все намеченные точки (диаметр сверла и глубина его вхождения подбирается исходя из размера и количества проводов).
3. Специальной насадкой в виде лопатки, пробиваем перекрытия между отверстиями.

Вот и вся работа. На выходе получаем достаточно ровный шов, с минимальным количеством сколов.

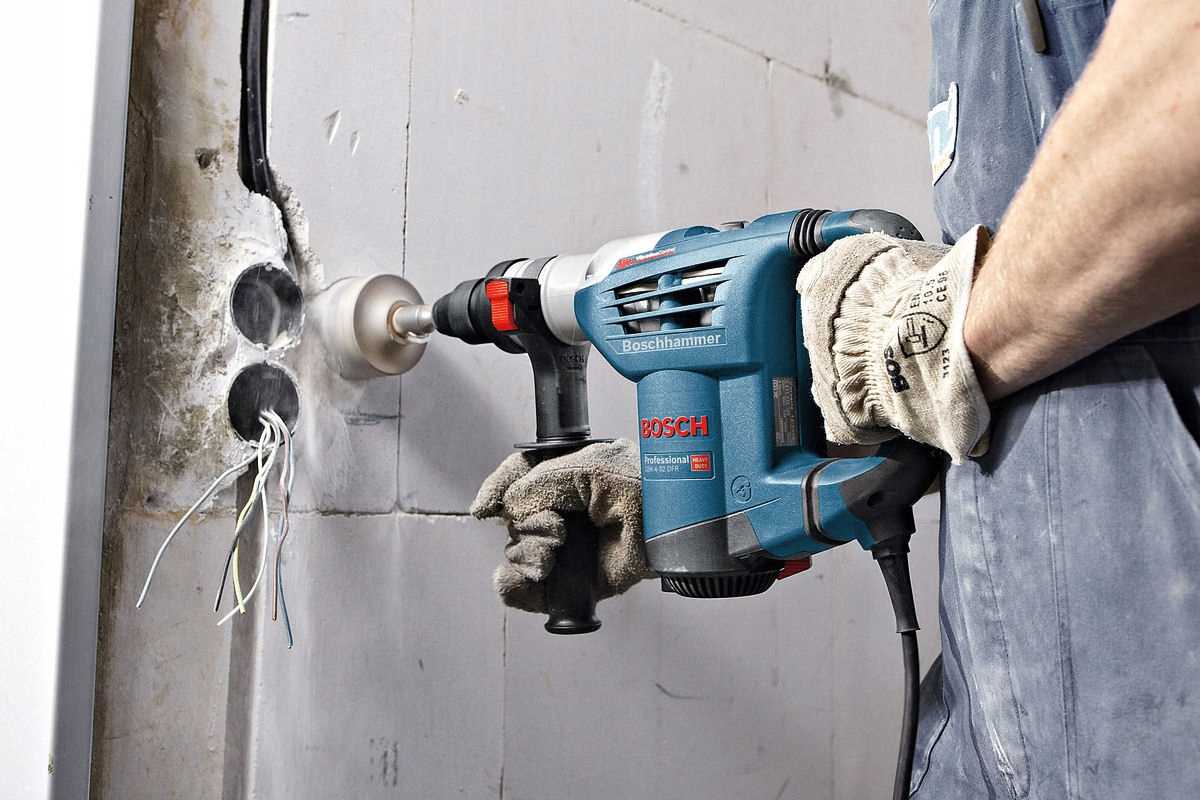

А еще перфоратор отлично подходит для сверления круглых ниш под розетки. Для этого нужна насадка-коронка. С ее помощью нужно пробурить отверстие нужной глубины, куда впоследствии монтируется подрозетник и розетка.

Перейдем от простых инструментов к более сложным и узнаем, как проштробить стены более продвинутыми способами.

Она отлично справляется с металлическим изделиями, но если установить диск для резки бетона, то можно пилить и стены. Но приготовьтесь к тому, что при работе болгаркой будет много шума и пыли.

Перед началом работ нужно наметить две параллельные линии на нужном расстоянии. Потом сделать пропилы по всей длине отмеченных полос. На следующем этапе понадобятся наши вспомогательные инструменты (молоток с зубилом). С их помощью необходимо выдолбить оставшуюся часть перекрытия.

Таким образом, получается довольно ровная борозда. Но у этого способа есть и минусы:

• Огромное количество пыли.
• Невозможность регулировки глубины реза.
• Неудобство резки, при подходе к потолку или полу.

Делая скидку на маленькие недостатки, можно сказать, что болгарка – это лучший вариант для штробления своими руками. Но есть еще более совершенный способ, требующий применения высокопрофессионального оборудования.

По внешнему виду он напоминает усовершенствованную болгарку, только возможностей у него куда больше:

• Два режущих круга вместо одного. А это значит, что пропилы будут еще ровнее и на каждый из них потребуется в два раза меньше времени.
• Регулировка ширины пропила. Достаточно наметить на поверхности одну полосу и получится борозда необходимой ширины.
• Возможность установки нужной глубины реза. Можно не боятся чересчур глубокого проникновения в стену, заранее выставив требуемое расстояние.
• Отсутствие пыли. В комплексе с промышленным пылесосом ваше помещение останется чистым. Но в этом случае нужен помощник.

Принцип работы аналогичен предыдущему. Выставляются требуемые параметры штробления и производится резка. Если нужно подойти близко к потолку или полу, используйте перфоратор. Но покупать штроборез ради одного ремонта бессмысленно, поэтому выбирая этот способ, необходимо учитывать, что придется потратиться на услуги профессионалов.

Техника штробления и порядок работ

Как предотвратить распространение пыли

Решив сделать ремонт своими силами, важно позаботиться о том, чтобы пыль не попадала в другие помещения. Самым доступным способом можно назвать обильное смачивание рабочей поверхности водой

Возможно использование домашнего пылесоса для улавливания мелкой пыли.

Следующие шаги помогут уменьшить распространение пыли:

1. Защита полов. Их закрывают строительной пленкой. Когда работы по устройству штробов будут завершены, ее можно аккуратно свернуть и вынести из помещения.
2. Перед началом работ необходимо закрыть вход в помещение, в котором будут ремонтные работы. Проем можно защитить специальной промышленной шторой либо завесить влажной тканью.
3. Перед входом нужно положить влажную тряпку, тогда грязь не будет распространяться по помещению.

После ремонта нужно сделать уборку. После того как штробы будут полностью сделаны, их следует очистить. Пыль можно смести веником, а после этого пройти по каналам пылесосом. Перед укладкой электрического провода канал грунтуют. Затем в его помещают кабель и тщательного закрепляют. Поверхность заделывают гипсом или штукатуркой.

Штроборез отличается от болгарки тем, что резка материала осуществляется 2 алмазными кругами. Они изолируются кожухом, перекрывающим место контакта с поверхностью. Увеличение или уменьшение степени перекрытия дает возможность делать борозды разной глубины.

Всасывающая труба промышленного пылесоса может быть установлена в специальный отвод, который сделан в кожухе. В результате срезы и дно канала получаются ровными. Электрический кабель не будет поврежден при укладке.

Как лучше работать

Штробировании стен — работа пыльная. Чтобы пыль не попадала в другие помещения, двери завешивают влажной тканью, тщательно закрывают. Ткань можно повесить с обеих сторон. Чтобы пыль не попала в дыхательные пути, необходимо использовать респиратор. Обычная марлевая повязка может помочь только в случае с использованием стамески и молотка. При таком способе проделки штроб пыли не очень много. Во всех остальных случаях желателен именно респиратор.

Кроме пыли во время штробления во все стороны отлетают кусочки стены, штукатурки, раствора и т.д. Требуется обезопасить руки, лицо. На руки надеваем перчатки, застегиваем рукава. Лицо лучше защитить прозрачным щитком. В крайнем случае можно надеть очки. Без них к работе лучше не приступать.

Подготовка помещения перед штроблением

Для начала проверьте стены на старую проводку: для этого понадобится специальный сканер. Его можно найти в любом большом строительном магазине от 800 рублей. Это предотвратит возможные удары током и пересечение новой линии штробы со старой.

После следует приступать к составлению условного чертежа. Даже если вы не обладаете достаточными графическими навыками, он поможет сосредоточиться и лучше понять, как выгоднее расположить каналы.

Фото: nito4ka.ru.

Для удобства рекомендуется дополнительно обозначить старую линию электричества, если она есть.

• При этом следует учесть не только расположение выключателей, окна и двери, но и цель штробления. Возможно, вам нужно лишь поменять устаревшую проводку?
• В таком случае можно использовать старые каналы: это сэкономит время и силы. Достаточно лишь расширить их в зависимости от толщины проводов и, если понадобится, прочистить.
• После можно приступать к переносу плана непосредственно на стены здания: от коробки распределения до выводов кабелей. Мягкий карандаш или мел отлично подойдет для этого занятия.

Учтите, что предстоящая работа будет грязной. Закройте дверь, прикрыв щели влажной тканью или оборонительной пленкой. Если вы не хотите тратить время на уборку после штробления, то накройте все поверхности бумагой или любым другим материалом.

Если необходимо проштробить потолок, ни в коем случае не используйте стремянку: тяжелый инструмент может легко перевесить при шатком положении, и лестница обвалится.

Требования и нормы для штробления стен

Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований СНиП 3.05.06-85.

Требования и нормы для штробления стен

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.

Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

Штробить стены под проводку необходимо с учетом следующих моментов:

1. Глубина стробы до 20-30 мм, ширина — до 30 мм.
2. Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
3. Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
4. Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
5. Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
6. Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.

Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.

При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.

Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.

Опубликовано 04.06.2020 Обновлено 13.06.2020 Пользователем admin

Выбор инструмента

Сделать штробы на бетонной или кирпичной поверхности можно несколькими способами. Технология создания борозд одинаковая и отличается только набором используемых инструментов. Популярные инструменты при самостоятельном создании штроб: молоток, дрель и зубило.

Для штробления стен понадобится:

1. Молоток и зубило. Это доступный вариант, но работа выполняется долго и требует больших физических усилий.
2. Перфоратор. Борозда получается неровная. Работа выполняется сравнительно быстро и чисто.
3. Болгарка. Создаются ровные штробы, но образуется много пыли, чтобы ее улавливать, надо дополнительно использовать пылесос. Учтите, что бытовой вариант не подойдет, надо искать промышленную модель.
4. Штроборез. Штроба получается ровная, работа выполняется быстро, но инструмент дорогой, поэтому он есть не у каждого домашнего умельца.

При штроблении с помощью перфоратора лучшие использовать различные насадки.

Монтаж кабеля и установка розеток

Порядок работ и правила расположения штроб

Использование перфоратора и болгарки в ремонте

Сначала нужно определить, в каком месте комнаты будут находиться розетки. После этого следует наметить путь, по которому необходимо проложить электрический провод. Нанеся разметку на стены, нужно взять перфоратор, высверлить отверстия строго по линии. Шаг между ними должен составлять от 1 до 2 см.

Когда отверстия будут готовы, их следует соединить. Для этого перфоратор необходимо переключить в специальный режим, который называется «молоток». Перегородки между 2 отверстиями лучше всего удалять, удерживая инструмент под углом 90°С.

В работе можно использовать бур или специальный клиновидный инструмент, работающий по ударному принципу.

Выбрав нанесение штробов при помощи перфоратора, нужно помнить о ряде недостатков этого способа. Среди них стоит упомянуть следующие:

1. Сильный шум, который возникает при работе инструмента. Если ремонт будет проходить в жилых помещениях, то нужно заранее сообщить соседям о предстоящих работах.
2. На рассверливание стен придется потратить много времени. Процесс трудоемкий, он потребует от специалиста опыта.
3. В результате манипуляций получаются штробы, кромки которых имеют низкое качество.
4. В помещении образуются мусор и осколки.

Заменить традиционный способ можно, выбрав штробление болгаркой, оборудованной алмазным диском. Этот способ позволит сделать кромки хорошего качества. Сначала вдоль разметки нужно сделать 1 борозду. Потом, отступив от нее на 3 см, сделать 2-ю борозду. После этого необходимо взять перфоратор, переключить его на «молоток» и убрать материал, который находится между очерченными ранее бороздами.

В результате получатся штробы с достаточно качественными кромками, но с неровной поверхностью. Она может повредить изоляцию электропровода. Кроме того, этот способ имеет еще несколько недостатков, и главным из них станет большое количество строительной пыли.

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

p, blockquote 5,0,0,0,0 —>

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

p, blockquote 6,0,0,0,0 —>

• Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
• Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
• Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
• Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
• Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
• Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
• При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
• В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
• Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
• При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

p, blockquote 7,0,0,0,0 —>

Молоток, дрель и зубило – проверенные дедовские способы

Пришло время подготовить инструменты. Воспользуйтесь профессиональным аппаратом (штроборезом) или поищите альтернативу. Самый простой вариант – молоток и зубило. Работу начинаем с разметки. Зубилом отмечаем углубления, где будет проходить штроба под электрическую проводку. Далее ставим острие поперек борозды, выбиваем верхний слой стены молотком, продолжаем работать по намеченной линии, а затем проделываем углубления на 25 мм по всей длине. Достоинство данного метода – доступность инструментов. Но недостатков больше. Затрачивается много сил, времени, контуры получаются неровными. Проделать такую канавку в кирпиче или бетоне проблематично, а вот для штукатурки – это хороший бюджетный вариант.

Штробление молотком и зубилом

Ускорит процесс дрель. По намеченной линии просверливаем отверстия через каждые 1–1,5 см на нужную глубину. После такой процедуры вы получите контур штробы. Для завершения работы и создания единой полосы возьмите зубило и выбейте перемычки между просверленными отверстиями. Такой вариант можно применять для штробления бетона. Однако, как и при работе с молотком, добиться ровных линий и однородной глубины не получится.

Особенности штробления

Подготовка стен перед штроблением

Еще до того, как проштробить стены для электропроводки, нужно убедиться в отсутствии скрытых кабелей, вмонтированных в толщу материала. Для их обнаружения используется специальный детектор – устройство по поиску проводов. Соблюдение этого совета сделает работу мастера безопасной, исключит от попадания дрелью или перфоратором в кабель под напряжением. Также в качестве мер подготовки закрывают влажными тряпками дверные проемы – это поможет сделать штробление без пыли в смежных помещениях.

Требования и нормы для штроб

Правила выполнения штроб под проводку в домах и квартирах отражены в СНиП 3.05.06.-85. Соблюдать их должен каждый мастер и домовладелец, иначе могут возникнуть проблемы с законом или неприятности с эксплуатацией коммуникаций. Вот основные нормы:

• перед началом работы составляют план электросети с указанием расположения розеток, выключателей, распределительных коробок, мест прокладки трасс;
• глубина штроб составляет менее 25 мм, ширина – 30 мм, длина от коробки до розетки, осветительного прибора – 3 м;
• минимальный отступ для штроб от перекрытий – 150 мм, от окон и дверей – 100 мм, от отопительных и газовых коммуникаций – 400 мм;
• всегда штробим бетонную стену так, чтобы количество поворотов было минимальным (если они нужны, то только под прямым углом);
• углы не штробят, как и несущие стены, перекрытия, на остальных участках допускаются канавки по горизонтали, вертикали (по уровню);
• на мансардах можно делать штробы параллельно скату крыши.

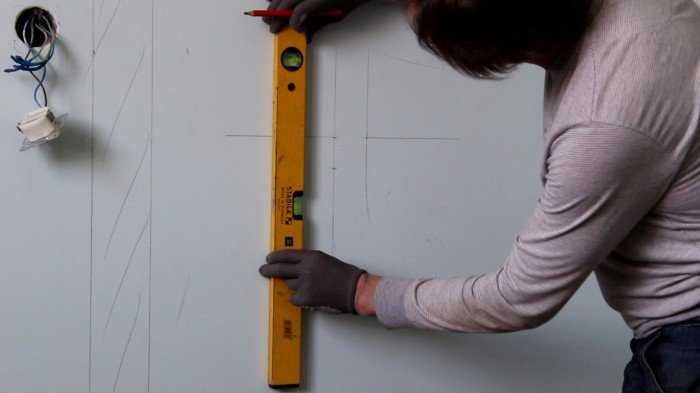

Разметка поверхностей перед штроблением

После выявления мест расположения старых кабелей наносят их на бумагу в виде схемы и прорисовывают новую трассу. Она не должна пересекаться со старой. Если предполагается полная замена сети, то старую проводку обесточивают. В обновленной схеме обозначают каждую точку подключения. Замеряют расстояния и указывают их в плане. Ширину штроб подбирают в зависимости от приобретенного кабеля. (Читайте статью на тему “Установка и подключение электросчетчика: схема, этапы, правила”)

Если ремонт будет включать заливку стяжки, учитывают, что высота пола поднимется на несколько сантиметров. Кроме того, потолки опустятся при монтаже навесных полотен. Все эти моменты нужно учесть, чтобы расстояние от штроб в стене до перекрытий было высчитано правильно. После составления схемы на бумаге переносят ее на стену:

1. Первый способ. В определенные точки на стене вбивают гвоздики, натягивают окрашенный шнур (в сантиметре от поверхности). Натягивают и отпускают шнур, чтобы он оставил цветную линию.
2. Второй способ. Намечают две точки, проводят между ними ровную линию карандашом.
3. Третий способ. Прочерчивают линию разметки с ориентиром на луч лазерного нивелира.

Как предотвратить распространение пыли от штроб

Штробление стен без пыли – мечта каждого хозяина, ведь эта работа по праву считается самой грязной. Простой способ – немного сбрызнуть стену водой из пульверизатора. Частицы бетона будут связываться друг с другом и не станут летать по комнате. Также штробить стены под проводку без пыли можно, если помощник будет стоять рядом и сразу убирать загрязнения обычным бытовым пылесосом. Шланг без насадки подводят ближе к месту обработки стены, чтобы пыль вообще не падала на пол.

Уменьшить количество грязи можно при использовании специального аппарата для штробления – штробореза. Его конструкция подразумевает подключение пылесоса, и частицы пыли сразу попадают в мешок прибора. Дополнительные меры по уменьшению количества грязи при штроблении таковы:

• закрытие полов полиэтиленовой пленкой;
• вынос любой мебели и других предметов;
• укладка мокрой тряпки перед входом.

Инструмент для штробления стен

Как сделать кабель канал в стене зубилом и молотком

Для создания небольшой штробы в стене понадобятся молоток и зубило. С кирпичной поверхностью работать сравнительно легко, но в бетонной плите проложить борозду таким способом тяжело.

Порядок проведения работ:

1. Наметка краев борозды. Делают это при помощи зубила, при этом ставится оно вдоль размеченной линии.
2. Создание канавки. Зубило поворачивают поперек борозды и постепенно удаляют из нее бетон или кирпич.
3. Углубление канавки. Если за раз не получилось добиться нужной глубины, то делают второй проход.

После создания штроб они очищаются от пыли, а затем грунтуются. Осталось проложить и закрепить кабель. На последнем этапе борозды шпаклюют и на стену наносят отделку.
