Тяга в дымоходе, причины её ухудшения и способы усиления своими руками

Устройство поворотного шибера для дымохода банной печи

Немаловажную роль в регулировании силы тяги играет устройство шибера, представляющего собой специальную горизонтальную пластину, которая благодаря своему положению увеличивает или уменьшает сечение дымохода. В этой пластине существует небольшое отверстие, которое не позволяет шиберу абсолютно герметично перекрывать дымоход. Это нужно для соблюдения правил пожарной безопасности. Нередко горизонтальный шибер монтируется в кирпичные печи, но также может устанавливаться и в стальных дымоходах. Поворотный, шибер для дымохода представляет собой пластину, которая крепится по оси. Ее регулировка производится путем поворота. Единственным недостатком является то, что у поворотного шибера происходит обгорание сварки, и такое неприятное явление в последнее время наблюдается очень часто.

Оба вида шибера имеют определенные различия: заслонка на дымоход, т. е. горизонтальный шибер, позволяет регулировать проходное сечение, а дроссель только показывает, открыт или закрыт дымоход. В крайнем случае, можно производить фиксацию с помощью цепочки.

Для того чтобы правильно подобрать шибер для дымохода, необходимо определиться с видом печи и учесть еще некоторые особенности. Установка шибера производится на всех видах печей, кроме некоторых новых моделей, где уже происходит регулировка процесса горения с помощью контроля подачи приточного воздуха, для чего в ход идет дефлектор. В газовой печи рекомендуется использовать поворотный шибер, который способен полностью исключить риск полного закрытия дымохода, и пламя не выскочит случайно наружу через зольник. Если все-таки используется заслонка, то необходимо следить за тем, чтобы всегда имелся зазор не менее 30-40% площади сечения дымохода. Не следует производить установку поворотных шиберов для банной печи с периодичным действием, потому что заслонка всегда пропускает пар в закрытом состоянии при подаче. Но есть мнение, что когда поворотный шибер находится в открытом положении, то трубу, расположенную ниже, достаточно сложно впоследствии чистить.

Плохое давление газа

Как уже говорилось, частой причиной служит и снижения давления в магистралях. Повлиять на этот процесс обычному человеку невозможно, придется дожидаться восстановления. Можно лишь попытаться увеличить уровень подачи непосредственно к себе в котел, но, как правило, никакой роли существенной в улучшении не представится. Слабое давление поступающего газа может быть связано с:

• Неисправностью счетчика, при поломке он просто не пропускает нужный поток. Проверить это достаточно легко, если в конструктиве что-то нарушено, будет издаваться специфический треск.
• При неисправностях датчиков, к примеру, сейчас обязательные газовые анализаторы, при их срабатывании газ прекращает подачу.
• Нарушение герметичности то же критично в таких случаях, срабатывают специальные анализаторы и газ перекрывается.

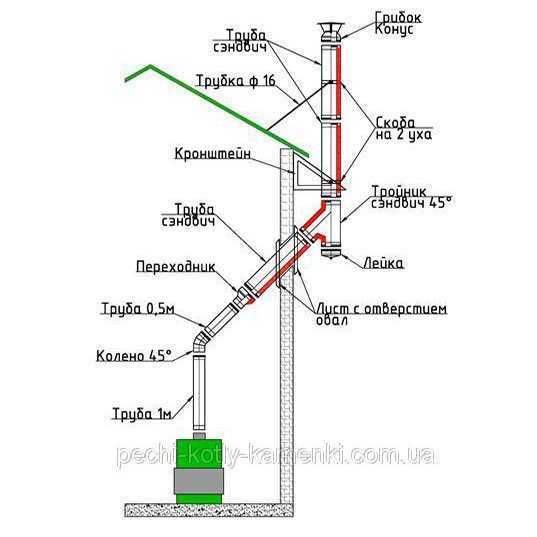

Типы дымоходов

Камин является незаменимой частью любой печи: русской, голландской, марки, пузатой или газовой. Дымоход выводит из помещения газовую смесь, полученную в результате сгорания, и обеспечивает полное сгорание топлива.

Правильная конструкция камина, подходящая к тому или иному отопительному устройству, помогает ему выполнять определенные функции. Рассмотрим виды каминов под разные теплогенераторы:

• дымоход для газового котла. Такой котел использует энергию сгорания газа: нагревает воду для системы парового отопления и (или) подачи горячей воды в дом. В нем нет функции прямого обогрева помещения, поэтому дымоход для него делают с прямой подачей;

  Газовый котел открытого типа не отапливает помещение своими элементами, поэтому дымоход для него делают преимущественно прямым

• дымоход для печи. Эта структура намного сложнее. Печь может сжигать уголь, дрова или газ. Благодаря своей конструкции печь отапливает помещение, горячий воздух выходит из очага и проходит через многочисленные проходы в корпусе печи, поэтому дымоход должен иметь большую тягу. В этом случае необходимо предусмотреть места для очистки дымового канала от копоти, а также заслонки, регулирующие тягу;

  Дымоход печи содержит специальные каналы, по которым горячий дым передает тепло кирпичным стенам, обогревающим помещение

• дымоход для камина. Топят камин обычно дровами. Его камин и проще, и сложнее. Единственный изгиб ее находится на границе с корпусом камина: это так называемая шеста, полочка для откачки сажи. К тому же дымоход абсолютно прямой. Его сечение напрямую зависит от размеров портала дымохода и рассчитывается по таблице, а головка должна находиться выше конька крыши. Только тогда камин будет «тянуть» и хорошо обогревать комнату.

  Дымоход для дымохода чаще всего в виде прямого канала с опорой

Плохая вытяжка – причины

Прежде, чем говорить об использовании приборов принудительной вытяжки для дымохода, остановимся на сути процесса, а также причинах падения тяги в трубе.

Совокупность факторов, влияющих на эффективность вытяжки дымовой трубы, можно условно разбить на три группы:

1. Внутренние условия в доме;
2. Условия перемещения воздушных потоков внутри помещения.
3. Температура воздуха в отапливаемой зоне жилого дома.
4. Суммарный объем воздуха внутри помещений, которые увязаны с топочным отделением печи через поддувало.
5. Количество проживающих в доме других потребителей кислорода – людей или животных.

Что такое флюгарка и где используется?

Для печных труб – из оцинкованной стали. Для выходов с высокими температурами – из меди.

• Угол наклона крышки более 40˚. Это обязательное условие того, чтобы на крышке флюгарки не будет образовываться большое количество снега, деформирующего его конструкцию. Угол наклона не должен быть и слишком болшим, в противном случае могут возникнуть проблемы с проходом воздуха и дыма через трубу.
• Точность расчёта светового проёма. Это один из определяющих факторов, влияющих на выход дыма из трубы и защиту от атмосферных осадков.

Следует отметить, что польза флюгарки равна нулю, если допущены ошибки при расчёте и проектировании дымохода!

Правила монтажа

Есть 2 основных способа монтажа флюгарки на тело трубы:

1. Отверстия просверливаются через полметра от края «юбки», при том, что их должно быть 2 и более с каждой стороны. Рекомендованный диаметр дюбеля и сверла – 5 мм. Сверлить можно с флюгаркой, которая надета на трубу. В этом случае не возникнет проблем с соосностью отверстий. После необходимо вставить дюбеля и с каждой стороны закрутить саморезы. Данный способ применяется в том случае, когда труба сделана из пустотелого кирпича.

2. Отверстия просверливаются сверху, в теле кирпича. После этого вставляются и закручиваются анкеры. При монтаже массивной и тяжёлой флюгарки она дополнительно закрепляется при помощи металлической полосы, толщина которой составляет от 3 до 5 мм. Этот способ применяется в том случае, когда труба сделана их полнотелого кирпича.

Схема шатровой флюгарки, где А — длина, а В — ширина

Установка «шапки» требует ответственного подхода, т.к. при падении она может нанести непоправимый ущерб не только верхнему покрытию крыши и водосточной системе, но и всему кровельному пирогу (её вес может достигать 100 кг.). В случае с горючей кровлей флюгарка должна быть укомплектована искрогасителем из металлической сетки. Из-за несвоевременного монтажа «колпака» или с течением времени кладка трубы может растрескаться и повредиться.

В этом случае используют кожух, улучшающий защиту трубы и выполняющий эстетическую функцию, когда кирпичная кладка не соответствует стилю крыши или дома.

На любой вкус и цвет

Строительный рынок предлагает покупателю обширный ассортимент моделей флюгарок. Они могут отличаться по размеру, форме, цвету и материалу, из которого они сделаны. Среди наиболее распространённых – медь, пурал,полиэстер и нержавеющая сталь. Ценовой диапазон – от одной до нескольких десятков и даже сотен тысяч рублей, когда речь идёт о дизайнерском проекте премиум-класса. В связи с этим не составляет труда подобрать оптимальный вариант как для дачных домов, так и для роскошных особняков.

Как правило, обычная гарантия на такую продукцию 2 года. Примерный срок службы правильно установленной и эксплуатируемой флюгарки составляет в среднем 10 лет. Следует помнить, что флюгарка не только полезный, но и красивый элемент трубы и всей кровли. По желанию на неё можно установить стильный флюгер и поднять настроение окружающим.

По материалам журнала «Кровли. Фасады. Изоляция»

Кровельные работы в Новой Москве и Московской области >>

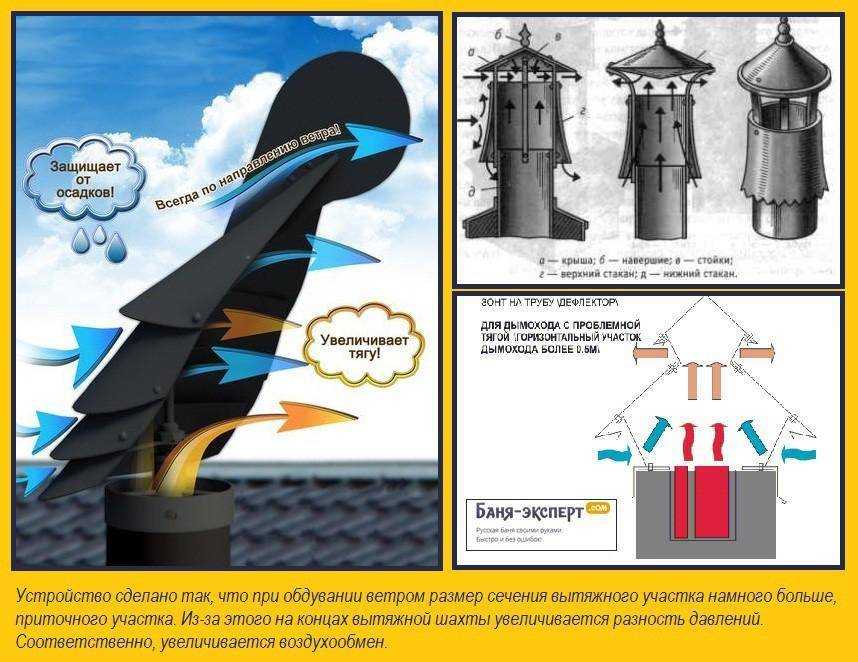

Особенности увеличения тяги в зависимости от конструкции

Если устройство дефлектора на трубе не включено в состав проектной документации, его монтаж согласовывается с работниками газовой службы. Только после этого можно усилить тягу с применением этого приспособления.

Дефлектор ЦАГИ

Конструкции дефлекторов отличаются:

• дефлектор ЦАГИ;
• круглое приспособление;
• тарельчатый тип;
• в виде звезды;
• Н-образный прибор;
• турбо-дефлектор.

Улучшение в дымоходе газового котла

Если для отопления используется газ, не все модели дефлекторов можно ставить, т. к. некоторые предназначаются только для установки в систему вентиляции. Чтобы не перекрыть поток отработанных газов, нужно посоветоваться со специалистами.

В системах с газовым котлом применяется дефлектор-флюгер. Он сконструирован так, что дым выходит с подветренного бока и увеличивает тягу в трубе. Устройство изготавливается из термостойкого металла, который сопротивляется нагреванию и не разрушается от конденсата. Подшипниковый узел помогает избежать проблем с вращением. Дымоходные флюгеры действуют нестабильно при сильном ветре.

Для твердотопливного котла

Правильная установка дефлектора на разные трубы для твердотопливного котла

В котлах на дровах и угле используется механическое энергонезависимое устройство для регулирования тяги. Приспособление избавляет от необходимости ручной регулировки и экономит топливо. Регулятор координирует количество подаваемого кислорода открыванием печной заслонки.

Термомеханическое устройство автоматизирует процесс:

1. при горении топлива подогревается энергоноситель в системе и жидкость в рабочем цилиндре прибора расширяется, приводит в работу механизм и задействует пружину;
2. рычаг ослабляет цепочку, заслонка закрывается, и проход воздуха уменьшается, начинается тление вместо горения;
3. охлаждение антифриза ведет к сокращению пружины и открыванию дверки топки, процесс регулярно повторяется.

Устройство регулирует тягу, предотвращает перегрев теплообменника, координирует давление и обеспечивает независимость от погоды.

В дымоходе гаражной печи

Такие печи капризно относятся к тяге, т. к. почти все тепло расходуется на обогрев гаража. Температура выходящего дыма невысокая, канал не прогревается, выпадает конденсат. Предупредить явление можно способом увеличения высоты трубы (до 2- 3 метров). Используется цилиндрическое или круглое сечение дымохода для предупреждения завихрений. Труба гаражной печи утепляется для улучшения тяги.

На конце трубы ставится заслонка, частично перекрывающая периметр трубы. Шибер регулирует интенсивность пламени во время растопки. Если использовать большое количество топлива, нагретый дым пойдет вверх в большом объеме и на границе с холодным воздухом получится своеобразная пробка. В некоторых моделях печей шибер продается в комплекте.

Почему дымоход работает неправильно

Если выяснится, что тяги нет или она плохая, то нужно постараться разобраться, почему так произошло.

1. Самая сложная ситуация — плохо спроектированный дымоход (неверно подобранное сечение, диаметр трубы или высота дымохода неправильно рассчитана). Если неопытный человек берется делать дымоход своими руками, то он часто допускает фатальные ошибки. Если причина в неверном проекте, то единственное, что можно будет сделать – это полностью перестроить систему дымоотведения.

2. Еще один ответ на вопрос, почему нет тяги – это халатно смонтированный дымоход (негерметичность стыков). В этом случае, устранить неисправность можно своими руками.

3. Возможно, дымоход засорился, и его просто надо прочистить. Для этого можно пригласить специалиста или сделать работу по прочистке своими руками. Может быть, в помещении «гуляет сквозняк», и из-за этих воздушных потоков нарушена работа дымохода.

Обратная тяга

А почему возникает обратная тяга и что делать при ее появлении? Обратная тяга — неправильная работа системы отопительного устройства и дымохода в целом. Определение «обратная тяга» говорит само за себя: «отработанное» топливо в виде дыма возвращается обратно в помещение, вместо того, чтобы уходить в атмосферу.

Причины обратной тяги в дымоходе могут быть самыми разными, начиная от проектирования и заканчивая материалами, из которых монтирован дымоход. Основные моменты, которые обязательно надо проверить при неправильной работе дымохода.

1. Ошибка при расчете габаритных размеров дымохода:
   • форма поперечного сечения дымохода выбрана неверно;
2. ошибка в расчетах поперечного сечения ведет к неправильно подобранному диаметру трубы дымохода;
3. высота трубы рассчитана неверно (не соблюдены рекомендации строительных норм и правил, касающиеся высоты и расположения дымохода).
4. Отступления от предъявляемых требований к устройству дымоходов:
   • не должно быть уступов и сужений сечения;
5. абсолютная гладкая наружная поверхность дымохода;
6. отводить трубы допускается не более чем на метр, если нужно, то под углом 30°;
7. дымоход не защищен специальным наконечником от атмосферных явлений (не касается дымоходов, предназначенных для газовых котлов).
8. Неправильный монтаж элементов дымохода:
   • Негерметичность конструкции.
9. Неподходящий строительный материал для дымоходов.
10. Засорение некоторых участков трубы.
11. Очень холодный воздух в трубе перед началом работы отопительного устройства.
12. Непогода на улице, порывистый ветер, атмосферные осадки.
13. Температура на улице выше температуры в помещении.

Постарайтесь адаптировать все причины, приведенные выше, к вашей ситуации, и вы обязательно поймете, почему нет необходимой тяги в дымоходе.

Опрокидывание тяги в дымоходе

Опрокидывание тяги носит кратковременный характер. За небольшой период времени происходит втягивание «отработанного» топлива обратно в помещение, потом тяга восстанавливается. При условии, что изначально в работе дымохода такого не было, можно предположить причины возникновения обратной тяги в дымоходе.

• Обычное засорение трубы дымохода.
• Произошла разгерметизация конструкции.
• За окном разыгралась непогода, возможно, попадание осадков в устье дымохода.
• Пониженное атмосферное давление на улице.

Изготовление дефлектора своими руками

Размеры дефлекторов разные трубы дымохода

Стенки верхнего цилиндра принимают давление ветра и направляют воздух в обход, подсос дыма получается за счет скольжения по внутренней поверхности отдельных струй. Дефлектор нельзя отнести к группе вентиляторов, т. к. устройство отличается простой формой и не имеет работающих механизмов.

На картоне рисуются контуры деталей, которые были просчитаны и нанесены на чертеже, и вырезаются. С помощью лекал переносят детали на металл с добавлением 1,5 – 2 см по краям линий для удобства сборки. Конструктивные элементы получаются в развернутом виде после вырезания ножницами по металлу.

Ножовкой нарезают полосы из металла или уголки для соединения частей в готовое изделие. Подготовленные детали сгибают и сворачивают в соответствии с чертежом. При сборке элементы накладываются друг на друга и соединяются заклепками.

Необходимые инструменты

При изготовлении применяются материалы и инструменты, которые не требуют от мастера профессиональных навыков:

• резиновая или деревянная киянка;
• ножницы и ножовка по металлу;
• линейка, рулетка;
• мел для нанесения линий на поверхность металла;
• электродрель, пистолет для заклепок;
• сверла по металлу;
• карандаш и обычные ножницы.

Материалом служит тонкая оцинкованная сталь, полоса металлическая или уголок небольшого сечения. Размер заклепок выбирается в соответствии с диаметром сверла. Для монтажа на трубе используются гайки и болты.

Расчет размеров

На бумаге выполняется чертеж, в котором указываются ключевые размеры для создания выкройки флюгера-усилителя тяги для дымохода.

Соотношение при расчете размеров:

• высота дефлектора составляет 1,7 d;
• ширина колпака принимается равной 2 d;
• размер диффузора по ширине берется 1,3 d.

Символ d означает диаметр дымовой трубы (внутренний). Другое соотношение размеров приведет к слабой эффективности.

Советы по выбору прибора

В специализированных магазинах есть огромный выбор твердотопливных котлов. И, как ни странно, даже сегодня можно найти модели без автоматики. Большинство таких «древних» устройств оборудованы только гильзой, вмонтированной внутрь теплообменника. Установка регулятора тяги на твердотопливный котёл такого типа обязательна. Это предотвратит повышение температуры до критической и сделает конструкцию более безопасной.

В связи с этим необходимо обращать внимание на наличие в конструкции гильзы и заслонки, поднимающейся вверх. При выборе механизированного регулятора тяги требуется придерживаться следующих рекомендаций:. При выборе механизированного регулятора тяги требуется придерживаться следующих рекомендаций:

При выборе механизированного регулятора тяги требуется придерживаться следующих рекомендаций:

• мощность термостата должна соответствовать весу створки для её успешного поднятия;
• возможность регулирования температуры лучше выбирать в диапазоне от +60 до +90°С;
• угла поворота рычага должно хватать на полное открытие и закрытие створки;
• резьба в котле должна соответствовать резьбе регулятора тяги, чтобы свободно скрепить две части вместе.

Процесс отопления с использованием современных механизированных и автоматических регуляторов тяги стал на сегодняшний день легким и удобным

Что делать при возникновении обратной тяги

Для обозначения такого явления придуман специальный термин — опрокидывание тяги. Он полностью соответствует сути физического явления возникновения потока воздуха в обратном направлении. В результате продукты сгорания поступают через топку в помещение.

Перед каждым запуском теплового агрегата нужно проверить направление и силу тяги доступными средствами.

При опрокидывании тяги дымовые газы меняют направление своего движения и начинают выходить в помещение

Это позволит избежать неприятных явлений, когда дым начнёт поступать в помещение.

Причины опрокидывания тяги

Анализируя обстоятельства возникновения обратной тяги, следует разделить их на две категории:

• требующие кардинального вмешательства в работу отопительного агрегата и системы отведения дыма;
• временно возникающие обстоятельства, которые можно легко устранить собственными руками.

Говоря о первой группе причин, нужно указать на следующие моменты:

1. Конструкционные недостатки системы удаления печных газов — недостаточное сечение дымохода, наличие излишних поворотов в нём, неправильная высота трубы над крышей по отношению к коньку. Способ устранения единственный — исправление инженерных недостатков дымохода.

2. Засорение дымоходного канала. В нём может скопиться мусор, если не установлена защита в виде оголовка, или образоваться большой слой сажи, если очистка и профилактические мероприятия по обслуживанию дымохода своевременно не выполнялись.





















3. Наличие вблизи дома высоких деревьев или вновь возведённых строений. В таких случаях чаще всего требуется наращивание дымохода.
4. Ошибочные решения при организации вентиляционной системы помещения с отопительным агрегатом. Для выявления таких недостатков нужна подробная диагностика для принятия правильного решения по её реконструкции.

Временное опрокидывание тяги может возникать из-за:

1. Установления прохладной погоды. При этом охлаждается дымовая труба и столб воздуха в ней. Тяжёлый воздух оказывает давление, препятствующее нормальной тяге.
2. Длительного простоя отопительного агрегата, в результате чего внутри дымоходного канала накопился холодный воздух.

Устранение временных причин возможно несколькими способами:

1. Прогрев воздуха в дымовой трубе. Для этого можно сжечь внутри топки несколько листов газетной бумаги, в результате чего тяга может восстановиться. Если это мероприятия окажется неэффективным, можно воспользоваться феном или тепловентилятором для этой же цели.

2. Использование устройства стабилизации тяги.

Перед первым розжигом печи после длительного простоя нужно закрыть все двери и окна, устраняя сквозняки.

Чтобы избежать засорения дымохода сажей, рекомендуется применять некоторые профилактические мероприятия. Среди них:

1. Периодически сжигать в топке картофельные очистки. Их нужно заготавливать заранее и обязательно просушивать. По накоплении 1,5–2,0 кг очисток их сжигают в конце сгорания закладки дров. Крахмал размягчает налёт сажи, и она отслаивается от стенок дымохода, частично опадая в топку, частично вылетая в дымовую трубу.
2. С той же целью можно сжигать скорлупу грецких орехов или осиновые дрова. Они сгорают при высокой температуре, способствуя выгоранию сажи на стенках дымохода. Этот способ не рекомендуется применять при накоплении сажи толстым слоем, потому что её горение может привести к пожару.
3. Закладывать в топку специально выпускаемые составы для очистки труб, действие которых основано как на термическом, так и на химическом принципе.

Эффективные способы, как увеличить тягу в дымоходе

Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.

Способы измерения

Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.

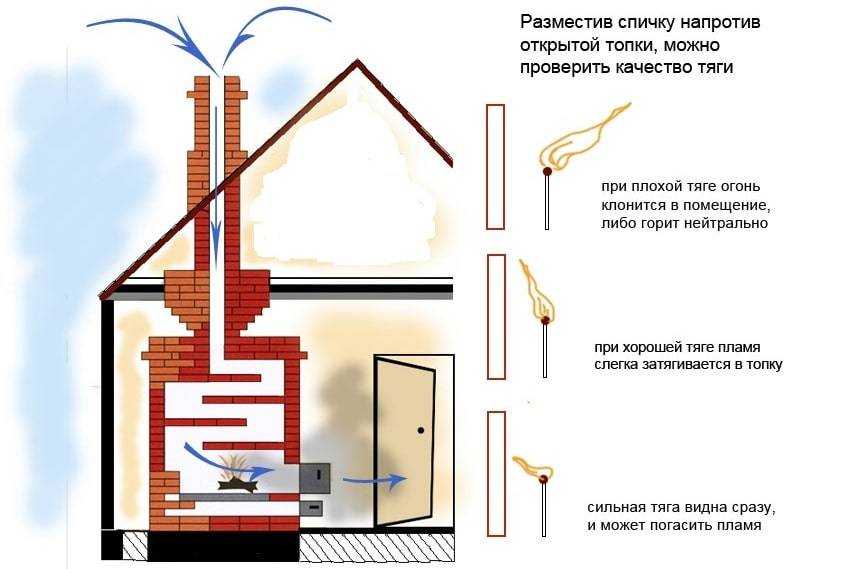

Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:

1. По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.

Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше

Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу

Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой

Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.

Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

• Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
• Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
• Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
• Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.

Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.

Способы усиления тяги

Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:

1. Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
2. Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания.

Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.

Эффективные способы, как увеличить тягу в дымоходе Эффективные способы, как увеличить тягу в дымоходе. Распространенные причины снижения тяги в дымоходном канале и способы и устройства их устранения.

Что это такое и зачем он нужен

Дымоход далеко не всегда работает идеально. Нередко из-за большой длины в нем возникает слишком сильная тяга (разрежение, падение давления), в ветреную погоду порывы ветра вызывают скачки давления, при прогреве дымохода (растопке) тяга также усиливается.

Контролировать короткие скачки тяги практически невозможно, а они могут навредить отопительному оборудованию – например, могут сбить пламя в газовых котлах, а частые включения и вспышки газа при розжиге вредят им.

Слишком сильная тяга уменьшает КПД отопительного агрегата – часть тепла не успевает пойти на разогрев теплообменника или самой печи и «улетает» вместе с отходящими горячими газами. Кроме того, сильная тяга нередко заставляет дымоход гудеть и мешает жильцам дома.

Для устранения скачков давления и чрезмерной тяги в дымоходе и придумали стабилизатор тяги – несложное устройство. Оно устанавливается в нижнюю часть дымовой трубы.

Что влияет на тягу

Причины изменчивости тяги:

• Если оголовок дымохода ниже конька кровли, то на тягу влияет направление ветра. Хотя расчеты, применяемые при определении высоты дымохода, и обеспечивают выход трубы выше зоны ветрового подпора и достаточную минимальную тягу при любых условиях, это не обеспечивает стабильную тягу – при направлении ветра вдоль конька или стены дома она увеличивается. Да и округление всех показателей (длины и площади сечения борова) при расчетах в большую сторону также увеличивает разрежение в дымоотводе.
• В зависимости от погоды тяга также увеличивается или уменьшается. При ясной погоде давление близко к норме, при осадках и влажности давление падает. При высоком атмосферном давлении относительное разрежение, то есть разрежение в сравнении с атмосферным давлением в дымоходе увеличивается, при низком – уменьшается.
• В холодную и очень холодную погоду увеличивается разница температур между помещением и улицей – это также увеличивает тягу.
• На резкие изменения тяги в дымовой трубе влияют и порывы ветра. Если при длительных изменениях погоды тягу можно немного скорректировать с помощью шибера (заслонки), то при очень быстрых скачках давления никакой шибер не поможет.

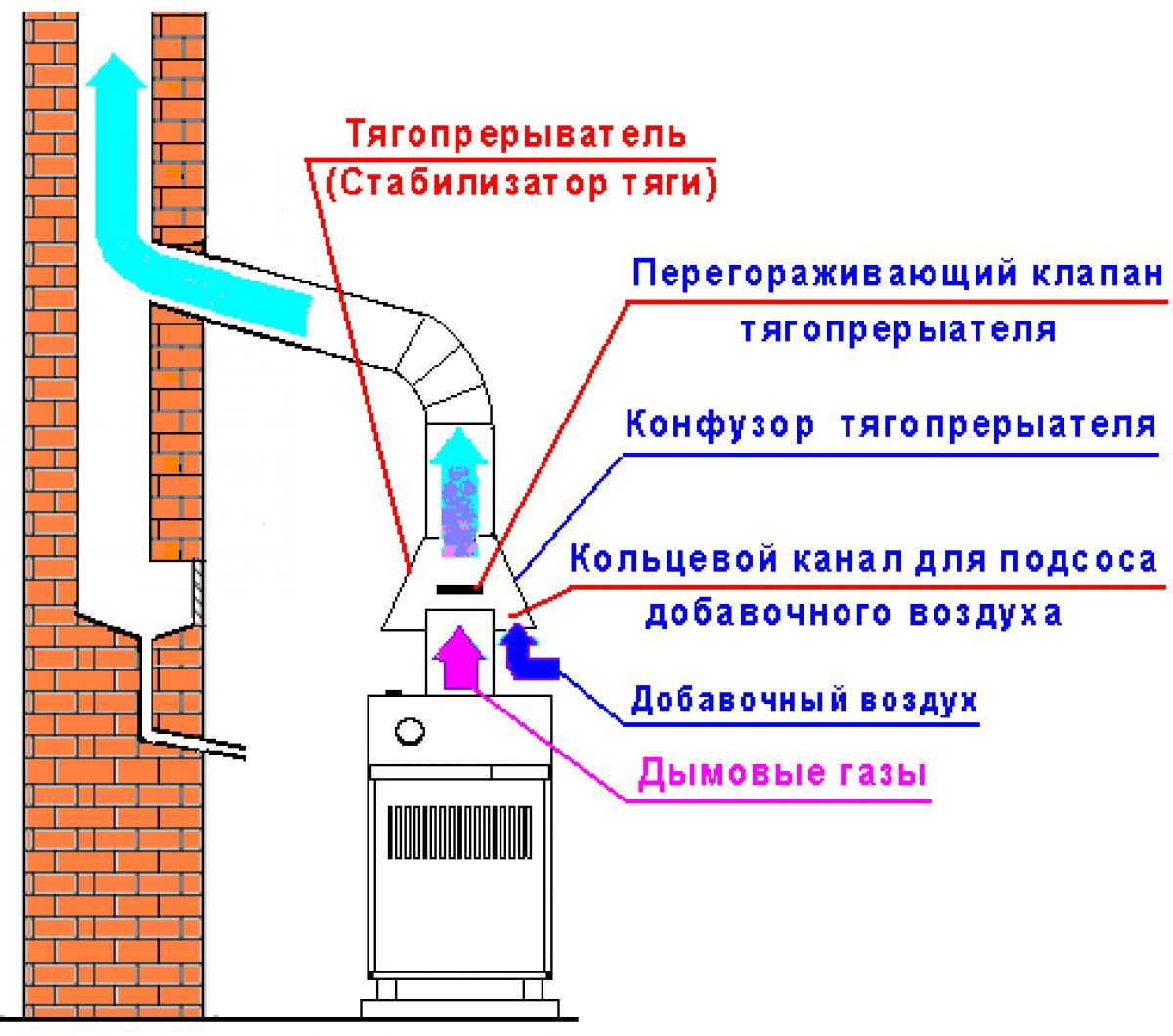

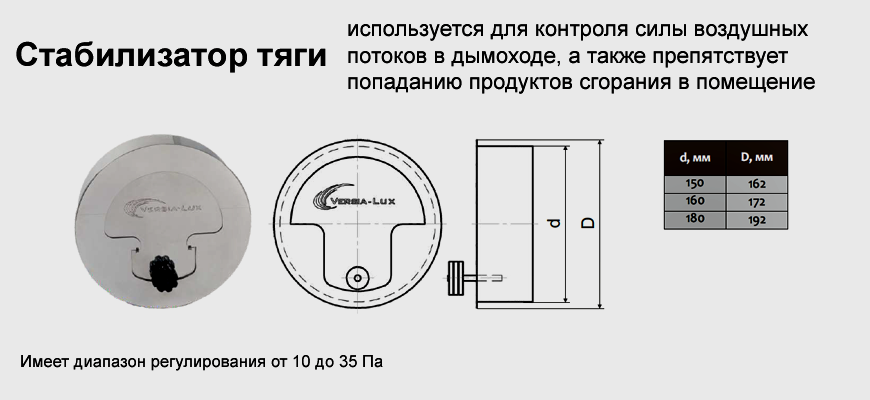

Устройство и принцип работы

Стабилизатор давления выполняет функцию клапана. Изготавливают его только из нержавеющей стали, он эксплуатируется при температурах до 500 °С и выше и используется на дымоходах отопительных агрегатов на любом виде топлива – от газовых котлов до угольных печей. Оцинкованную сталь для стабилизаторов не используют – они устанавливаются близко от котлов, подвергаются действию высоких температур, отчего оцинкованная сталь быстро прогорит.

Конструктивно стабилизатор напоминает заглушку с отверстием, которое закрыто подвижной пластиной. Пластина качается на оси, как маятник, и открывает либо закрывает отверстие при срабатывании. На пластине закреплен противовес. Для регулировки давления имеется вращающаяся рукоятка. Для монтажа стабилизатора в дымовую трубу вблизи отопительного агрегата устанавливают специальный тройник.

Существуют стабилизаторы в виде грибка. Применяют их в основном для газовых котлов, для твердотопливных такой стабилизатор не подходит. Участок дымохода расширяется в виде грибка. Под грибком монтируется температурный датчик. Если тяга значительно уменьшается или опрокидывается, горячие газы будут собираться под грибком (даже очень кратковременно пойдут в помещение), нагреют датчик, и он отключит подачу газа в камеру сгорания.

Преимущества и недостатки

Преимущества установки стабилизатора тяги в дымоход:

1. Увеличивается безопасность эксплуатации отопительного оборудования.
2. Устраняются резкие изменения тяги при сильном ветре.
3. Стабилизатор уменьшает перегрев дымоходного канала при розжиге печи, твердотопливного котла или камина, удлиняет срок службы дымоходов.
4. В дымоходы печей и котлов длительного и сверхдлительного горения устройство монтируется изначально.
5. Снижается выброс продуктов неполного сгорания топлива (угарного газа) в атмосферу.
6. Самые существенные достоинства – стабилизатор уменьшает ненормативные утечки тепла с отходящими газами, повышает КПД котла, экономит топливо. Некоторые источники (польская фирма POLMAR) приводят экономию до более 30 %, гарантированно можно сэкономить 3-9 %. На газовых котлах экономия меньше, на твердотопливных агрегатах – больше. 3 или 9% экономии – вроде бы немного, но просчитайте сумму, которую вы сэкономите за сезон. Я уверен, сумма вас приятно удивит.

Как установить

Немаловажным моментом является то, насколько качественно установлен данный элемент на дымоход.

Для самостоятельной установки потребуется проделать следующие манипуляции:

1. Изначально в юбке элемента просверливают необходимое количество отверстий, которое зависит от размеров устройства.
2. Далее просверливают параллельные точки в дымоходной трубе и в каждое из них вставляют по саморезу.
3. После этого крепят саму флюгарку при помощи шурповерта.

Процесс прикрепления дымника весьма прост, но очень важно убедиться в том, что элемент закреплен надежно и сильный порыв ветра его не сорвет с крыши. Этим нельзя пренебрегать, ведь флюгарка имеет достаточно большой вес и в случае ее открепления от дымохода, может принести ущерб как кровельному покрытию, так и всему, на что она упадет

ОБРАТИТЕ ВНИМАНИЕ!

Кроме флюгарок в некоторых случаях проводят установку кожухов для защиты.

Кроме этого, с их помощью есть возможность скрыть дефекты дымоходной трубы и создать завершенный вид конструкции. Также кожух защищает стенки трубы от различных внешних воздействий.

Установка флюгарки

Профилактика состояния дымоотвода

Чтобы не возникала необходимость в использовании средств принудительной вытяжки дымохода из жаростойкого материала, необходимо использовать профилактические средства для поддержания его в рабочем состоянии.

Поскольку основной причиной снижения интенсивности вытяжки дымовых газов является уменьшение прохода трубы накопившейся на стенках сажей, рассмотрим средства борьбы с этим явлением.

Таким способами могут быть:

1. Сжигание в топке печи нафталина около половины столовой ложки. Пары нафталина разлагают сажу на рыхлые составляющие, крупные выпадают внутрь топки и в дальнейшее удаляются с золой, а мелкие вылетают через трубу вместе с печными газами. Это средство нельзя применять для дымоотвода от камина и для труб открытых очагов – после него в комнатах остается характерный удушливый запах.
2. Время от времени сжигать в топке очистки картофеля. Их предварительно просушивают. Пары крахмала разрыхляют налет сажи и он опадет в топку. Аналогично действует чистый крахмал, который подается внутрь хорошо разгоревшейся топки в количестве одной столовой ложки.
3. Хорошим средством для чистки труб от сажи является ореховая скорлупа. Она горит при высокой температуре, сжигая налет сажи на внутренних стенках. Разовая доза скорлупы должна быть не более трех литров. Периодичность применения – по мере накопления.
4. Аналогично действуют на сажу осиновые дрова. Одно-два полена сжигают в конце последней закладки дров. Они горят при высокой температуре.

Периодичность применения высокотемпературных средств должна быть регулярной, не менее двух раз в неделю, чтобы сажа не успевала накапливаться. В противном случае можно вызвать нешуточный пожар, поскольку сажа горит с выделением очень большого количества тепла.

Кроме перечисленных на рынке представлены много противосажевых средств как химического, так и термического разложения сажи. Применение профилактических мероприятий может избавить от необходимости применения принудительных мер по улучшению вытяжки на дымоходе.
