Конструктивные особенности
Как выше было упомянуто, по внешнему виду автоматы представляются простыми устройствами. Однако внутри у них не такая простая начинка, как можно подумать.
Чтобы понять, какие автоматы лучше ставить в квартире, стоит копнуть чуть глубже и увидеть, что именно скрывается в корпусе. Практически все автоматы состоят из:
- Механизма взвода.
- Дугогасительного устройства.
- Коммутирующего устройства.
- Расцепителей.
Благодаря механизму взвода можно вручную включать или выключать автомат.
Дугогасительное устройство представляет собой камеру, которая выполняет важную функцию. Когда срабатывает один из расцепителей, неизбежно образуется электродуга, и чем выше ток, тем сильнее дуга. А чтобы она не нанесла серьезные повреждения элементам автомата, и существует камера, которая гасит дугу. Образующиеся газы с высокой температурой отводятся из дугогасительного устройства посредством специального канала.
Коммутирующий механизм представлен набором подвижных и неподвижных контактов.
Чтобы понять, какой автомат ставить на входе в квартиру, необходимо хорошо разбираться в типах расцепителя. Как правило, у большинства устройств их два – биметаллический и электромагнитный. Первый – это пластина, которая при слишком большом нагреве изгибается и тем самым разъединяет контакты. Он актуален при небольшом превышении тока. Второй – соленоид с подпружиненным сердечником и штырьком, который упирается в подвижный контакт. Здесь уже речь идет о гораздо большем токе и срабатывает электромагнитный расцепитель очень быстро.

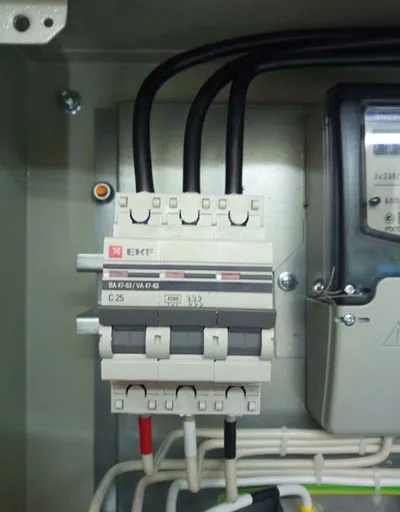

Какой автоматический выключатель ставить на ввод в квартиру и частный дом?
При установке электрической системы на частной территории или в квартире важно выбрать правильный выключатель для каждой линии в зависимости от мощности подключаемых устройств. Все эти защитные устройства обычно устанавливаются на распределительном столе и обеспечивают защиту от перегрузок или короткого замыкания. Однако, если все эти устройства защищают линии, идущие к потребителю, требуется устройство, защищающее группу коммутаторов на распределительном столе
Одним из таких устройств является так называемый «входной» переключатель
Однако, если все эти устройства защищают линии, идущие к потребителю, требуется устройство, защищающее группу коммутаторов на распределительном столе. Одним из таких устройств является так называемый «входной» переключатель.
Чтобы понять, зачем нужен автоматический выключатель, давайте вкратце рассмотрим, что такое автоматический выключатель и что он обеспечивает.
Главные выключатели — это контактные переводники, которые прерывают подачу электроэнергии в случае аварийной ситуации (перегрузка или короткое замыкание).
Главные выключатели по внешнему виду, работе и конструкции ничем не отличаются от обычных устройств защиты, контролирующих электрические линии. Самым важным отличием является их мощность. Это конкретный (расчетный) класс высшего класса, учитывающий селективность от селективности линейных переключателей в таблице распределения.
Центральные выключатели должны быть установлены в квартирах или частных домах на входе в электрический кабель. Они также используются для защиты всего дома от перегрузок и для отключения питания всего здания (например, для проведения электромонтажных или других ремонтных работ). Он также гарантирует, что шнур питания работает правильно и не превышает максимальную нагрузку, указанную для данного помещения.
Какие еще параметры важны при выборе
Количество полюсов
Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.
Время — токовая характеристика
Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.
Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:
Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей.
Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.
Номинальный ток
Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.
Способ крепления
На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.
Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца
Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.
Выбор автоматического выключателя по мощности: таблица
Чтобы выбрать АВ по мощности (Р) нужно рассчитать по формуле ток нагрузки, затем по полученным данным выбрать автомат большего значения.
Пример выбора АВ
Для начала нужно подсчитать сумму всех мощностей для которой нужно подобрать АВ. К автомату в квартирном щитке подключен провод, который идет на кухню, где через розетки подключаются чайник мощностью 2,2 кВт, микроволновая печь – 700 Вт, хлебопечь – 720 Вт. Суммарная мощность потребителей электроэнергии 3 620 Вт = 3,62 кВт. Расчет тока будем производить по формуле:
I = P/U
где:
I – потребляемый ток;
P – общая мощность потребителей;
U – напряжение в сети.
I = 3 620/220 = 16,4А
Как видите потребляемый ток нагрузки равен 16,4 А. И сходя из этого можно подобрать АВ. Автомат на 16 А можно взять, но он будет работать на самом пределе. Любой автомат устроен так, что указанный номинальный ток загрублен на 13 % и при перегрузке он какое-то время будет работать. Зачем брать АВ, который будет работать на пределе. Нужно брать с запасом. Следующий номинал АВ – 20 А.
Посмотрите таблицу мощностей для выбора АВ по номиналу.
Таблица 2.
| Тип подключения | Однофазное 220 В, | Трехфазное (треугольник), 380 В | Трехфазное (звезда), 220 В |
| Номинал автомата, А | |||
| 1 | 200 Вт | 1 100 Вт | 700 Вт |
| 2 | 400 Вт | 2 300 Вт | 1 300 Вт |
| 3 | 700 Вт | 3 400 Вт | 2 000 Вт |
| 6 | 1 300 Вт | 6 800 Вт | 4 000Вт |
| 10 | 2 200 Вт | 11 400 Вт | 6 600 Вт |
| 16 | 3 500 Вт | 18 200 Вт | 10 600 Вт |
| 20 | 4 400 Вт | 22 800 Вт | 13 200 Вт |
| 25 | 5 500 Вт | 28 500 Вт | 16 500 Вт |
| 32 | 7 000 Вт | 36 500 Вт | 21 100 Вт |
| 40 | 8 800 Вт | 45 600 Вт | 26 400 Вт |
| 50 | 11 000 Вт | 57 000 Вт | 33 000 Вт |
| 63 | 13 900 Вт | 71 800 Вт | 41 600 Вт |
Особенности автоматов для розеток некоторых известных марок
В строительных магазинах можно увидеть большой ассортимент автоматических выключателей от разных производителей. Некоторые из них применяют собственную маркировочную систему, ознакомиться с характеристиками модели можно по специальному каталожному номеру.
К наиболее востребованным и надежным автоматическим выключателям можно отнести:
- «АВВ» – автоматы, обладающие модульной конструкцией. Разработчики – шведско-швейцарская компания. Выпускают разные модификации, предназначенные для разного напряжения и расчетных токов.
- «АЕ» – эффективное устройство российского производства. Выпускается данная защитная арматура в разных конфигурациях, поэтому трудностей в выборе подходящего устройства возникнуть не должно.
Также при выборе автоматического выключателя домой следует обратить внимание на производителей «Дженерал Электрик» и «Легранд». Большинство зарубежных производителей по лицензии изготавливают свою продукцию на российских и китайских заводах
Основные характеристики автоматических выключателей
Ток короткого замыкания.
Первым из критериев, который учитывается при выборе автомата, является ток короткого замыкания, он же – отключающая способность выключателя.
Этот критерий характеризует максимальное значение силы тока, при котором автомат сработает, не получив повреждений.
Измеряется данный показатель в Амперах, но поскольку при коротком замыкании сила тока может достигать значительных показателей, то этот критерий для автомата указывается в тысячах Ампер.
Значение силы тока.
Вторым критерием при выборе является номинальное значение силы тока, с которым будет работать выключатель.
Этот критерий указывает силу тока, при превышении которой автомат сработает и произойдет обесточивание.
На данный показатель влияет много факторов – сечение провода, материал его изготовления, протяженность проводки до автомата, нагрузка, которая будет создаваться в проводке при подключении электроприборов.
Еще один критерий – ток срабатывания.
Данный показатель указывает, какое максимальное значение силы тока может выдержать выключатель без срабатывания электромагнитного расцепителя.
Дело в том, что при включении приборов могут возникать пусковые токи, которые зачастую в несколько раз превышают номинальное значение, но при этом они не являются током короткого замыкания. К примеру, при включении компьютера.
Эти пусковые токи краткосрочны, поэтому не приводят к срабатыванию теплового размыкателя, поскольку для этого требуется время, а их сила недостаточна для включения в действие электромагнитного размыкателя.
Критерий поделен на классы, которые указывают, во сколько раз сила пускового тока может превышать номинальную без срабатывания автомата.
Селективность – это уже менее важен критерий.
Исходя из первых трех критериев, условно можно разделить все автоматы для использования на:
- Малонагруженных сетей;
- Средненагруженных;
- Высоконагруженных сетей.
При этом использовать, к примеру, высоконагруженный автомат для ветви сети, которая обеспечивает питание лампочек не только нецелесообразно, но и опасно.
Его характеристики значительно выше, чем требуется для такой сети, поэтому даже при возникновении КЗ он может попросту не сработать.
И наоборот, автомат для малонагруженных сетей при использовании на сетях с большой нагрузкой будет срабатывать даже при небольших перегрузках.
Количество полюсов автомата указывает, с каким из типов сетей он может работать.
Для обычной домашней однофазной сети подходит двухполюсный выключатель.
На обеспечение отдельного участка этой сети подойдет однополюсный автомат.
А вот если имеется трехфазная сеть в доме, то понадобится четырехполюсный выключатель.
Но это только критерии, указывающие основные характеристики. Следует отметить, что все они нанесены в виде маркировки на корпусе автоматического выключателя.
Теперь на примере объясним, за что отвечает каждый из элементов этой маркировки.
Критерии выбора электроавтомата для квартиры

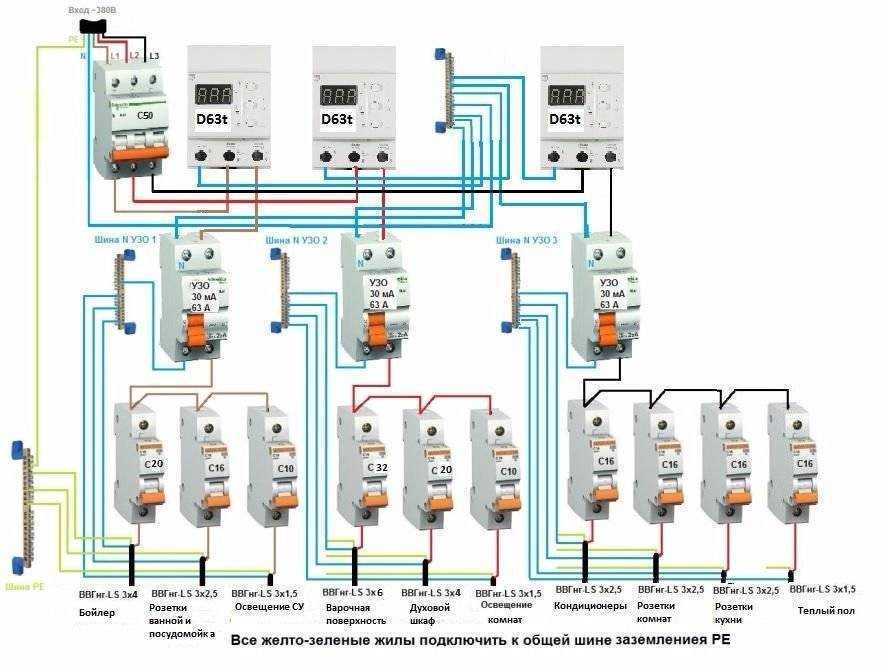

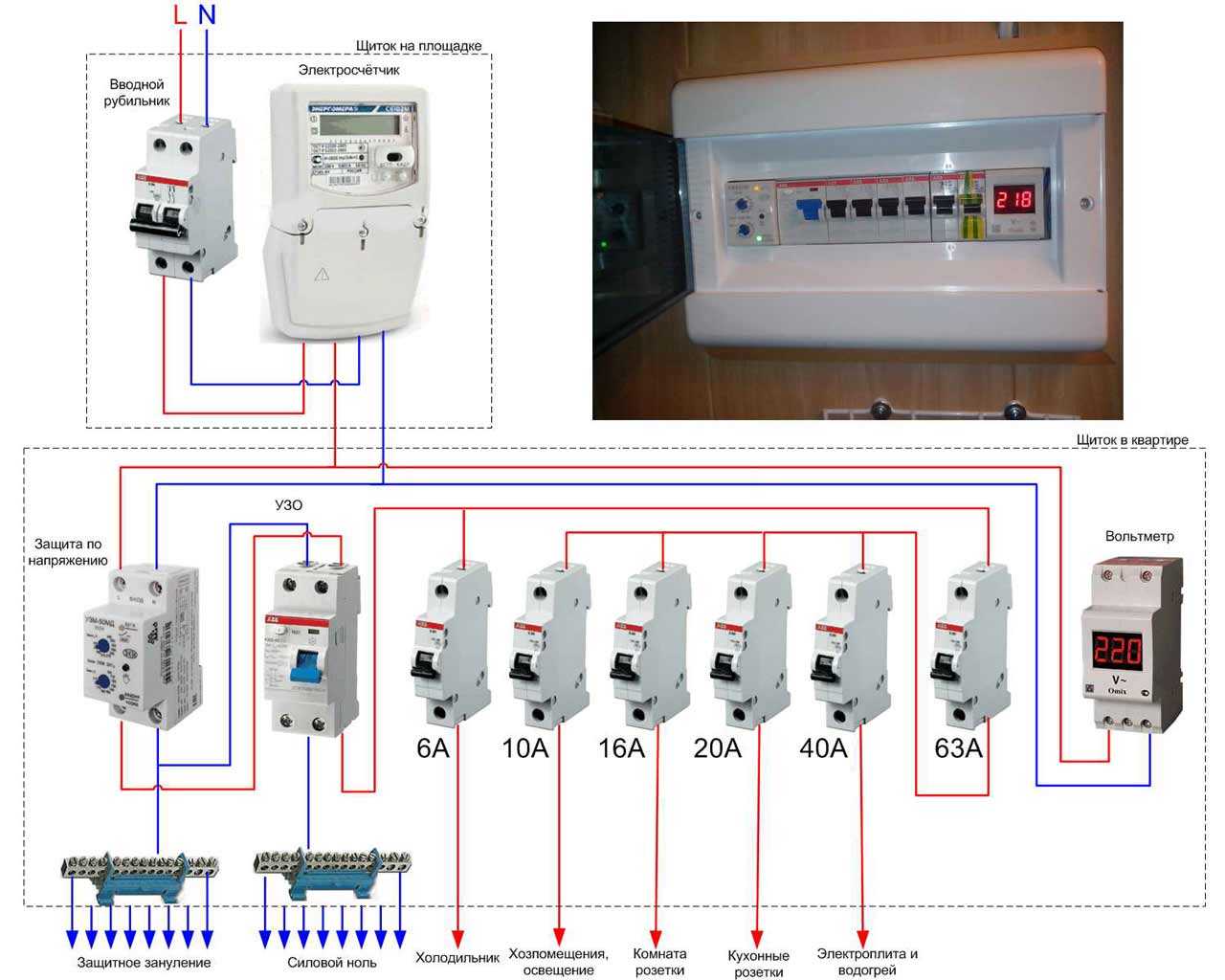

Схема распределительного щитка
Для качественной защиты проводки и бытовой техники в квартире нужно правильно рассчитать важные параметры устройства
Приобретая автомат на розетки, нужно обратить внимание на следующие критерии выбора:
- ток короткого замыкания;
- рабочий ток;
- ток срабатывания;
- селективность;
- число полюсов.
Ток короткого замыкания
Для выбора автоматического переключателя по току короткого замыкания нужно учитывать одно важное правило – автоматы с отключающей способностью менее 6 кА устанавливать запрещается (это правило прописано в ПУЭ). Используются устройства с номиналами 3, 4, 5, 6 и 10 кА
Если квартира находится в доме, который расположен около трансформаторной подстанции, лучше отдавать предпочтение автоматам с номиналом в 10 кА. В остальных случаях целесообразно монтировать автоматические выключатели с предельным коротким замыканием в 6000 Ампер.
Номинальный (рабочий) ток
Эта характеристическая особенность отражает значение тока, свыше которого произойдет разрыв цепи и автомат отключит электроэнергию во избежание перегрузок и сгорания бытовой техники.
Чтобы подобрать подходящее значение, нужно проанализировать суммарную мощность потребителей электроэнергии, а также сечение кабеля домашних проводов. Чем больше сечение у жил, тем больше их пропускная способность, т.е. они смогут выдержать большую нагрузку.
Ток срабатывания
Параллельно с номинальным током требуется подбирать и номинал по току срабатывания. При включении бытовой техники пусковой ток может значительно превышать показатели номинального. Чтобы каждый раз автомат не срабатывал, нужно правильно подобрать класс коммутационного устройства.
В домашних условиях могут применяться классы B, C и D. Но предпочтительнее всего приобретать класс В, особенно если кухня не оснащена мощными электрическими приборами. Если в помещении установлен электрический котел или мощная бытовая техника, стоит приобретать модель из класса С.
Селективность
Суть этого понятия заключается в аварийном отключении не всей квартиры, а лишь аварийной линии. В данном случае нужно вникнуть в технические особенности и выбрать номиналы автоматических выключателей в соответствии с обслуживающей линией.
Номинальный ток вводного коммутационного устройства должен превышать показатели рабочего тока всех остальных рабочих узлов, находящихся в распределительном щитке. Для частных квартир рекомендуется отдавать предпочтение автомату с вводом на 40 А.
Число полюсов
С количеством полюсов, как правило, возникает меньше всего трудностей при выборе защитного устройства.
- Для однофазной сети в 220 Вт необходимо устанавливать двухполюсный однофазный автомат.
- Если проводка в квартире трехфазная, на ввод требуется монтировать четырехполюсное коммутационное устройство.
Промышленные и бытовые автоматы
Рядовой пользователь в отличие от опытного эл.монтажника не понимает или не знает, что существует так называемая промышленная и бытовая (домашняя) серия автоматических выключателей.
При этом внешне они могут выглядеть абсолютно одинаково. Тот же самый корпус, клеммы, тот же язычок для вкл-откл., только надписи немного отличаются.
Очень хорошо все различия в линейках прослеживаются у ABB. Самые бюджетные модели – это серия basic M.
Далее идет серия SH.
И самая дорогая – S.
В чем их существенные отличия?
Промышленные автоматы (S) в отличие от бытовых, имеют повышенную износостойкость. То есть, вы сможете включать и отключать их под нагрузкой гораздо большее количество раз, плюс у них увеличенный ресурс работы при коротких замыканиях.
Бытовой автомат
Промсерия
Однако задумайтесь, сколько раз за всю вашу жизнь автомат может отключиться от КЗ, или как часто вы им будете выключать свет во всем доме? Дай Бог, если за несколько десятилетий это произойдет хотя бы сотню раз.
Кроме того, более дорогие автоматы имеют повышенную стойкость к агрессивным средам – влажность, пыльные помещения, наличие вибраций. Все подобные аппараты даже снабжаются морским сертификатом.
Их можно устанавливать на объектах в прибрежных районах рядом с морем или океаном, там где постоянно соленый воздух или же монтировать напрямую на кораблях.
Неужели все эти условия эксплуатации автоматов присутствуют в вашем доме? Когда эл.щиток располагается не в подъезде, а внутри квартиры, то это вообще можно считать идеальными условиями для их работы.
Постоянная плюсовая температура, никакой пыли и влажности. Практически тепличные условия.
Ну и зачем вам здесь переплачивать за сверхзащиту?
Подбор номинала автоматического выключателя по сечению провода
Определив номинал автомата, исходя из мощности «подвешенной» нагрузки, необходимо убедиться в том, что электропроводка выдержит соответствующий ток. В качестве ориентира можно воспользоваться нижеприведённой таблицей, составленной для медного провода и однофазной цепи (таблица 3):
| Сечение
жилы, кв.мм |
Допустимый
ток, А |
Макс. мощность
нагрузки, кВт |
Ток
автомата, А |
Возможные
потребители |
| 1,5 | 19 | 4,2 | 16 | Освещение, сигнализация |
| 2,5 | 27 | 6,0 | 25 | Розеточная группа, тёплый пол |
| 4 | 38 | 8,4 | 32 | Кондиционер, водогрейка |
| 6 | 46 | 10,1 | 40 | Электроплита, духовка |
Как видим, все три показателя (мощность, сила тока и сечение провода) взаимосвязаны, поэтому номинал автомата можно, в принципе, выбирать по любому из них. В то же время необходимо убедиться, что все параметры стыкуются между собой, и при необходимости сделать соответствующую корректировку.
При любом раскладе следует помнить следующее:
- Установка чрезмерно мощного автомата может привести к тому, что до его срабатывания электрооборудование, не защищённое собственным предохранителем, выйдет из строя.
- Автомат с заниженным числом ампер способен стать источником нервных стрессов, обесточивая дом или отдельные помещения при включении электрочайника, утюга или пылесоса.
Какой автомат покупать?
Самое главное что вы должны запомнить – все эти линейки от бюджетной до премиум серии одинаково хорошо срабатывают при КЗ и надежно защищают вашу эл.проводку. А значит и смысла переплачивать здесь никакого нет.
Не нужно стремиться за сверхнадежностью и сверхбезопасностью там, где она вовсе и не нужна. Большинству мастеров и менеджеров в магазинах выгоднее всучить вам как можно более дорогое изделие.
При этом каждый будет нагонять свои страхи про “безопасность”, на чистом глазу утверждая, что только такой автомат спасет вас на 100% и никакой другой. Не верьте этому, производители не выпускали бы более дешевые механизмы с намного худшими показателями качества, так как просто побоялись бы нарваться на тысячи судебных исков от грамотных потребителей.
Выход из строя в 90% случаев происходит вследствие человеческого фактора (не дожал или пережал контакт, использовал алюминиевый провод и т.п.).
После сборки каждый автомат (дешевый и дорогой) проходит несколько этапов проверки. Бракованные изделия, имеющие отклонения от номинальных показателей, в любом случае отсеиваются.
Поэтому для своей квартиры можете смело брать автоматы самой бюджетной линейки любого зарекомендовавшего себя бренда. Это будет гораздо дешевле, а служить автоматы будут также, как и дорогие.
https://youtube.com/watch?v=0rzyPf64Qlo%3F
Как определить подделку или некачественный автомат?
Как ни печально, но подделка автоматических выключателей на сегодня очень частое явление. Это связано с тем, что эти приборы являются достаточно ходовым товаром и на рынке электроники достаточно большая конкуренция.
Самым надежным способом проверки этих устройств является проверка под нагрузкой до полного отключения, но такие опыты, к сожалению, можно провести только в лабораторных условиях.
Конечно же, фирмы которые закупают большие партии автоматов, имеют в своем распоряжении оборудование для проверки, но что же делать простому рядовому покупателю если, к примеру, ему нужно купить два или три автомата?
Выход только один — полагаться на свой опыт, если, конечно же, таковой имеется, или же приобретать приборы только производства определенной компании, которая лучше всех себя смогла зарекомендовать.
Некачественные автоматические выключатели также можно отличить по некоторым внешним признакам, а именно:
- Некачественный прибор, как правило, имеет очень малый вес, так как при его сборке экономились все материалы;
- На качественном приборе присутствует четкая маркировка, чего нельзя сказать о поддельных приборах;
- Одним из эффективных способов отличия качественного автомата от подделки является просмотр его внутренностей.
Для этого нужно внимательно просмотреть в специальное отверстие автомата и если там присутствует биметаллическая пластина расцепителя, то ото означит что автомат уже будет срабатывать при коротком замыкании, а не будет работать просто выключателем света.

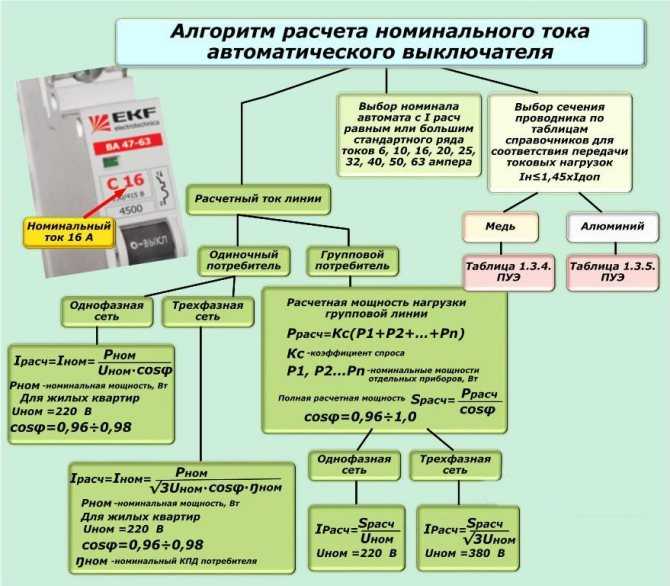

Основные правила расчета параметров
Следует определиться, какие автоматы ставить в квартиру и как правильно провести расчеты для выбора подходящей модели. Существует два основных правила расчета параметров автоматических выключателей:
Номинальный ток должен незначительно превышать показатели допустимой мощности конкретной линии при максимальной нагрузке. Обеспечить максимальную нагрузку на линию достаточно просто, необходимо одновременно включить всю бытовую технику, осветительные и электрические приборы. Если пренебречь этим правилом, автомат будет непрерывно выключаться.
Чтобы не допустить перегрева жил проводов, должен быть предел по максимальным показателям тока. В противном случае по отношению к электропроводке автомат не выполнит своей защитной функции
Стоит обратить внимание на одну распространенную ошибку при выборе автомата – «главное, чтобы не меньше по току». Такой подход приведет к тому, что автомат не будет срабатывать даже в тот момент, когда проводка будет гореть.
Допустимые пределы нагрузки тока для электропроводки в квартире указаны в таблице ПУЭ (для кабелей с медными жилами):
| Сечение жилы | Сила тока для проложенных проводов | |||||
| Открыто | В одной трубе | |||||
| Один трехжильный | Один двухжильный | Четыре одножильных | Три одножильных | Два одножильных | ||
| 0,5 | 11 | — | — | — | — | — |
| 0,75 | 15 | — | — | — | — | — |
| 1 | 17 | 14 | 15 | 14 | 15 | 16 |
| 1,2 | 14,5 | 16 | 15 | 16 | 18 | 20 |
| 1,5 | 23 | 15 | 18 | 16 | 17 | 19 |
| 2 | 26 | 19 | 23 | 20 | 22 | 24 |
| 2,5 | 30 | 21 | 25 | 25 | 25 | 27 |
| 3 | 34 | 24 | 28 | 26 | 28 | 32 |
| 4 | 41 | 27 | 32 | 30 | 35 | 38 |
| 5 | 46 | 31 | 37 | 34 | 39 | 42 |
| 6 | 50 | 34 | 40 | 40 | 42 | 46 |
| 8 | 62 | 43 | 48 | 46 | 51 | 54 |
| 10 | 80 | 50 | 55 | 50 | 60 | 70 |

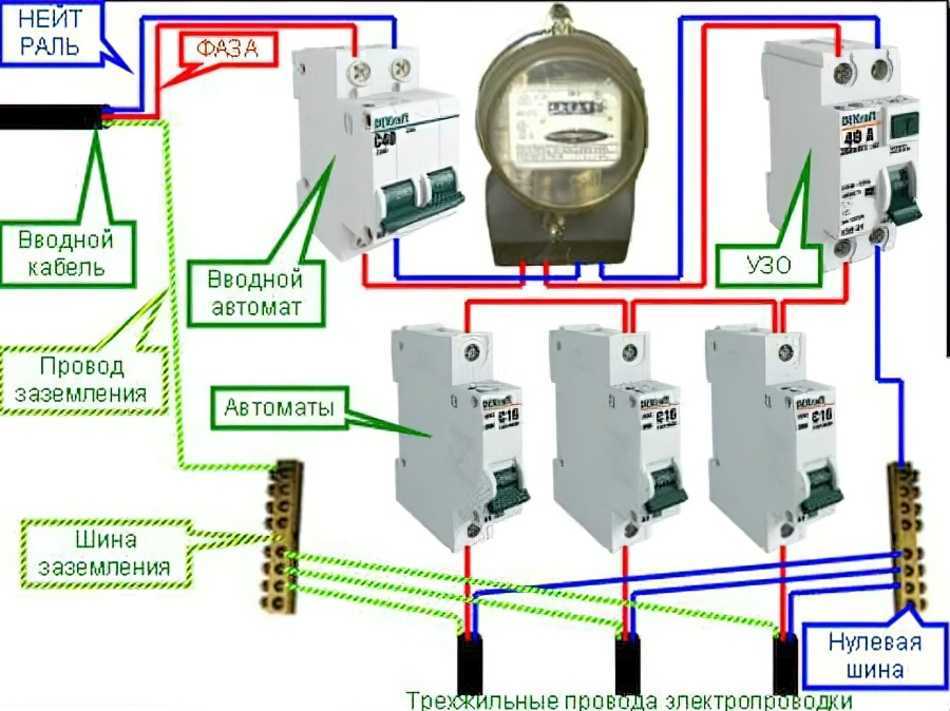

Упрощенная схема квартирного щитка
Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.
На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.
Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.
На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.
Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:
Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.
Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:
Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).
Расчет количества автоматов
Как рассчитать автомат на одну линию, было рассмотрено выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

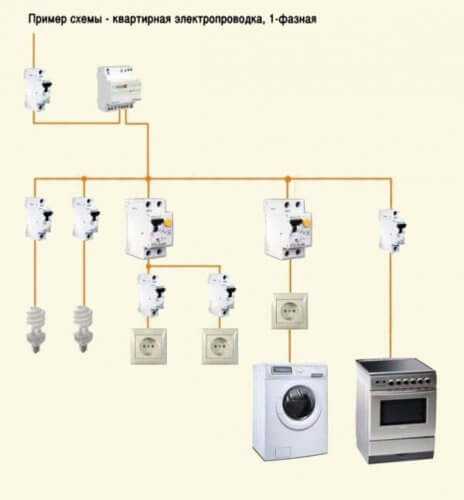

На ниже приведенном рисунке представлена типовая схема защиты электропроводки однокомнатной квартиры:
Из нее следует, что используется индивидуальная защита линий, которые питают конечных потребителей:
- Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второе обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.
- Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она предохраняет человека от случайного прикосновения к токоведущим частям электропроводки.
- Аналогично построена защита розеток и стиральной машины.
- Выделен отдельный автомат для отключения для электрической плиты.
Все приборы смонтированы в электрощите. Часто его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.
На 2 комнатную квартиру требуется большее количество автоматов. Что видно из схемы, которая приведена ниже.
В щите монтируются шесть автоматов, обеспечивающих отключения линий при коротком замыкании или перегрузках:
- один АВ предохраняет линию освещения коридора и обеих комнат;
- второй установлен на освещение кухни, туалета и ванной;
- отдельно защищается линия, которая питает бойлер;
- следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.
Таким образом, если произойдет неисправность на одной из линий, ее легко можно будет локализовать и произвести ремонт.
Аналогичным образом производится расчет количества автоматов защиты на 3-х комнатную квартиру или на 4 комнаты. При этом следует подбирать электрощит, учитывая количество модулей в боксе.
На рисунке вверху приведен монтаж автоматов защиты в электрощите современной квартиры.
Перед автоматами защиты монтируется вводной автомат. Он предохраняет электропроводку всего дома. Как правило, номинал вводного автомата указан в договоре на электроснабжение и менять на больший номинал без соответствующего разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен монтироваться до счетчика, т.е. защищать не только электропроводку всего дома или квартиры, но и прибор учета.
Пример показан на нижеприведенном рисунке:
Проектируя электропроводку на двухэтажный дом, предполагают установку щитков на каждом этаже. При этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать резервные защитные АВ и закладывать возможность развития энергосистем.
Однако, количество резервных автоматов или автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.
Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительно один резервный.
