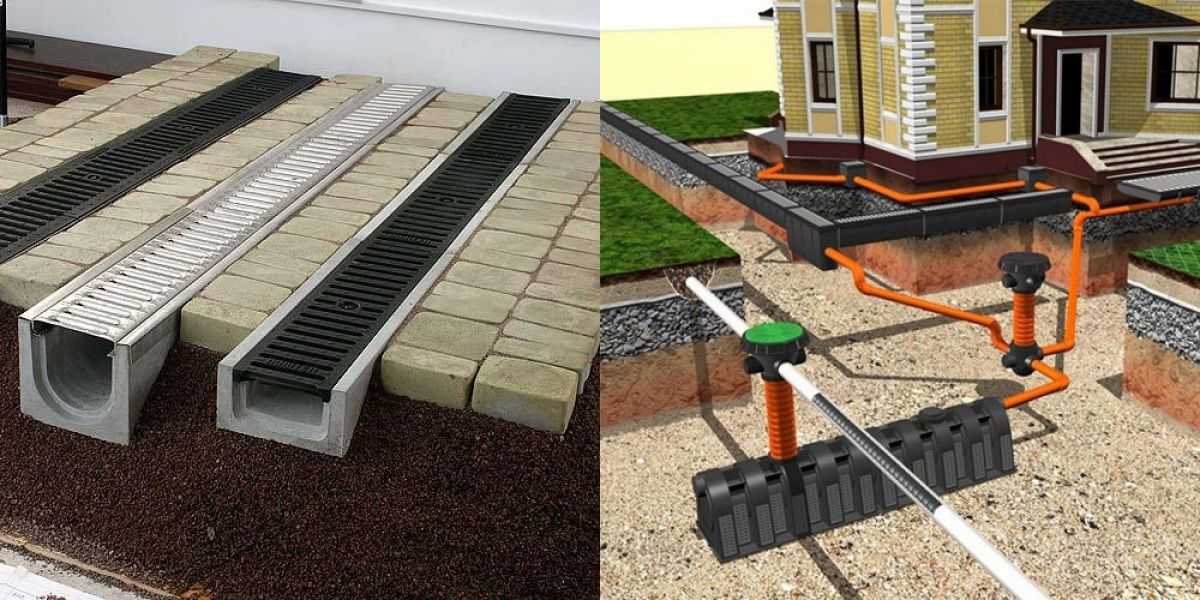

Устройство системы отвода поверхностных вод

Как установить?

Чтобы собрать систему открытой ливневой канализации, помимо лотков нужно приготовить:

• песок;
• герметик;
• бетонный раствор.

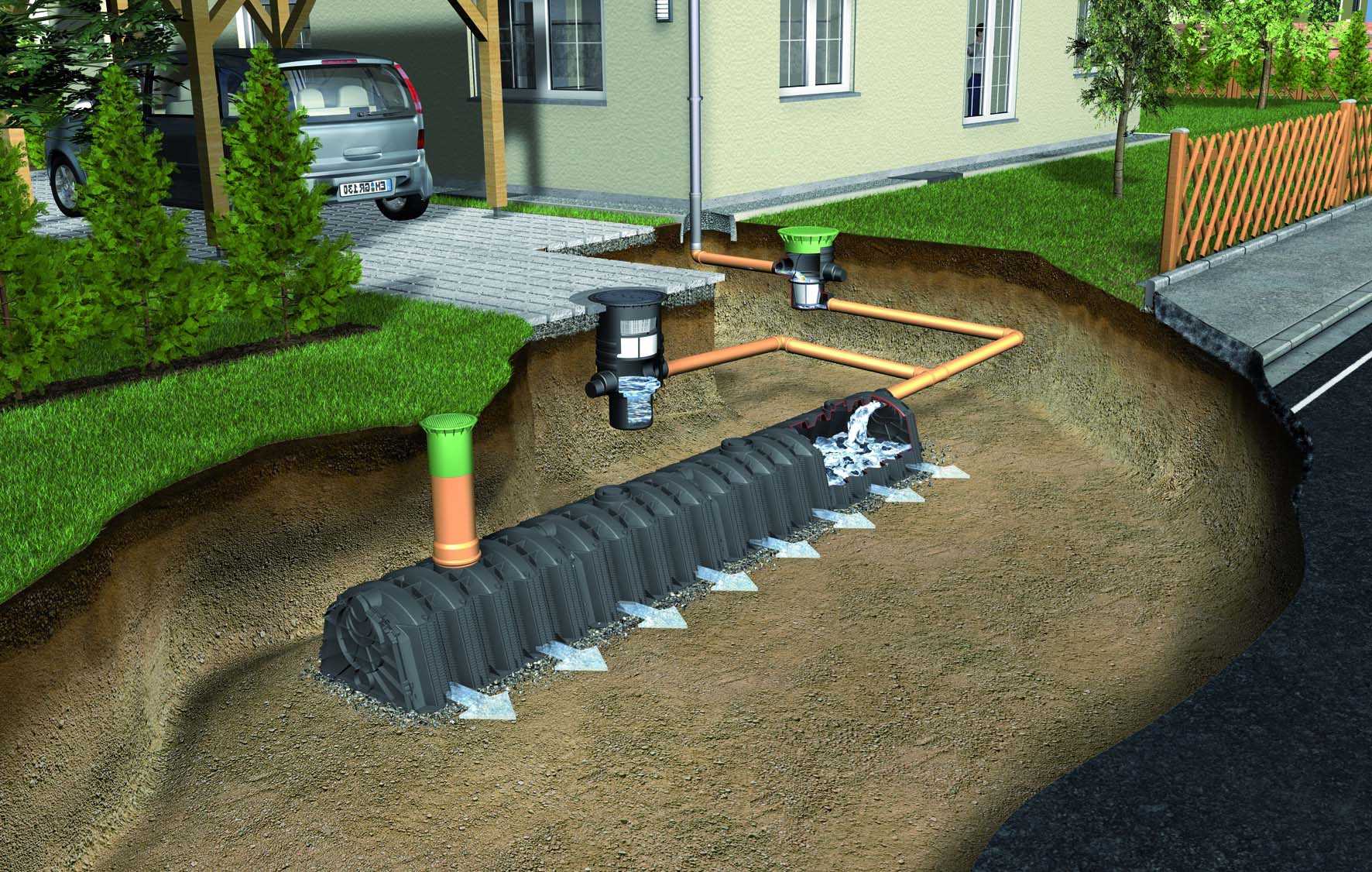

Кроме того, если монтируется смешанная дождевая канализация, то в систему рекомендуется включить пескоуловитель, это обеспечит нормальную работу системы водоотведения. Устанавливается этот элемент на месте соединения открытых лотков с канализационными трубами.

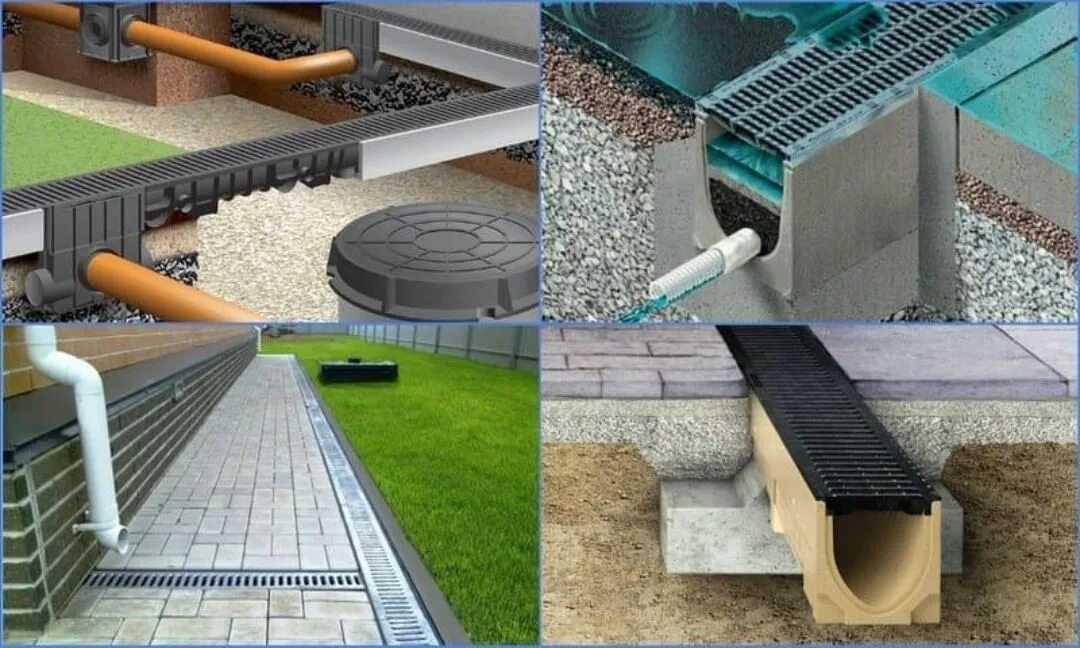

Монтаж лотков

Работы проводятся так:

• проводится разметка территории, согласно разработанному проекту;
• в намеченных местах производится копка траншей. Её глубина зависит от высоты используемого лотка. Этот элемент устанавливается так, чтобы его кромки были ниже уровня грунта на 5 см. Кроме того, нужно сделать «запас» глубины для установки песчаного или бетонного основания;
• чтобы система работала эффективно, каналы должны быть проложены с уклоном, величина уклона – 1 см на каждый погонный метр;
• дно подготовленных траншей обрабатывается ручной трамбовкой. Затем насыпается слой песка толщиной 5 см. Если грунт на участке слабый, то нужно предусмотреть устройство бетонного основания. Для того чтобы лотки прослужили дольше, рекомендуется выполнить полное бетонирование траншей, то есть, покрыть бетонным раствором не только дно, но и стенки;

производится установка элементов системы водоотведения, при этом нужно следить за тем, чтобы уклон был выдержан;
отдельные элементы стыкуются друг с другом при помощи специальных защелок. Для придания системе большей надежности, рекомендуется обработать стыки при помощи специального клея-герметика

Важно выбрать средство, которое устойчиво к повышенной влажности и низким температурам;

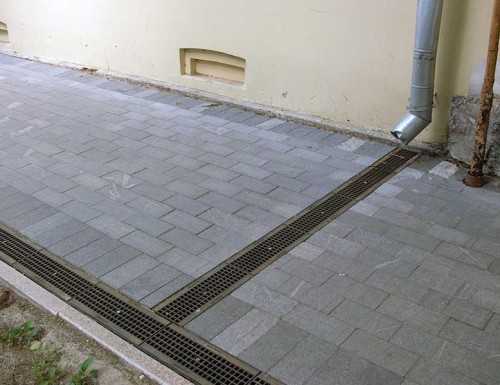

поверх установленных элементов системы водоотведения устанавливаются решетки.

Установка пескоуловителей

При устройстве смешанных систем канализации необходимо предусмотреть установку пескоуловителей. Работу проводят так:

подготавливают котлован, размер которого превышает габариты устанавливаемого элемента;
на дне делается бетонная стяжка, эта мера предосторожности предотвратит перекос прибора в процессе эксплуатации;
установить пескоуловитель и закрепить его на бетонном основании болтами;
произвести соединение прибора с трубой канализации и системой лотков;
выполнить засыпку котлована, используя смесь песка с сухим цементом.

Итак, монтаж открытой системы ливневой канализации с установкой лотков – это достаточно простая работа, которую можно легко провести без привлечения специалистов. Использование элементов системы из пластика существенно облегчает не только погрузочно-разгрузочные работы, но и монтаж, так как пластик легко обрабатывается.

Расчет комплектующих

Исходя из размеров и формы кровли, можно самостоятельно подсчитать: сколько понадобится труб, желобов, кронштейнов и других частей системы водоотвода.

Исходя из размеров крыши, выбираем диаметр желобов:

• Если площадь крыши менее 50 м2, используются желоба 100 мм шириной и трубы 75 мм диаметром.
• До 100 м2 применяются желоба 125 мм и трубы 87 мм.
• Более 100 м2 – желоба 150 мм и трубы 100 мм (допускается использование желобов 190 мм и труб 120 мм).

В случае сложной конструкции кровли желоба и трубы определяются по наибольшему размеру проекции части крыши.

Расчет количества труб

Схема определения площади крыши

Площадь крыши, состоящей из частей, составляет 160 м2. Учитывая, что одной трубы водостока достаточно для обслуживания 100 м2 кровли в проекции, для крыши из примера понадобится 2 водосточные трубы с расположением по углам дома. Число воронок соответствует числу труб, т.е. — 2 штуки.

Количество вертикальных труб определяется в зависимости от расстояния от карниза до отмостки. От этого расстояния отнимают 30 см – высота сливного колена над уровнем земли.

Например, высота до карниза равна 7,5 м. Тогда 7,5 м -0,3 м = 7,2 м.

На каждую из сторон нам понадобится по 3 трубы по 3 м, значит, на обе стороны 6 труб.

Количество хомутов будет равно 5 для каждой стороны (между коленом и трубой, между трубой и отливом, и между трубами) и, соответственно, 10 шт на всю крышу.

Из расстояния от карниза до отмостки нужно вычесть 30 см

Расчет количества желобов

Наиболее часто используемый размер желоба – 3 метра. Длина карниза А и карниза В составляет 10,3 м. Значит нам необходимо:

• На карниз А – 4 желоба (3м + 3м + 3м + 1,3м). При этом у нас останется еще 1,7 м неиспользуемого желоба.
• На карниз В – 3 желоба и остаток (1,7 м) от карниза А.
• На карнизы C и D мы используем по 2 желоба на каждый, то есть 4 шт на обе стороны.
• Итого, 11 желобов по 3 м на всю крышу.

Количество углов желоба соответствует количеству углов кровли, в нашем примере их 4.

Расчет количества кронштейнов и замков желобов

Кронштейны устанавливают из расчет 1 шт примерно на 50-60 см. Мы принимаем 50 см и проводим вычисления.

Количество желобов, шт	Длина желоба, м	Количество кронштейнов на желобе, шт	Общее количество кронштейнов, шт
8	3	6	42
2	2,5	5	10
2	1,3	3	6

Просуммировав цифры в последней колонке, узнаем, что того, чтобы осуществить крепление водостоков, нам понадобится 58 кронштейнов.

Определение количества замков между желобами

Количество замков между желобами равно количеству стыков. В нашем случае – это 16 шт.

Расчет количества колен

Количество отливов (отметов) равняется количеству воронок. Колен при этом необходимо в 2 раза больше на каждую воронку. Тогда на 2 воронки нужно:

• 4 колена;
• 2 отлива.

Если фасад не ровный, а имеет выступы, необходимо приобрести колена для его обхода. Определить их количество поможет рисунок ниже.

Определение количества колен для обхода выступа на фасаде

Список необходимых элементов

Всего для данной водосточной системы потребуется:

• Желоб (3 м) – 8 шт.
• Желоб (2,5 м) – 2 шт.
• Желоб (1,3 м) – 2 шт.
• Замок желоба – 16 шт.
• Угол желоба – 4 шт.
• Кронштейн – 58 шт.
• Колено – 4 шт.
• Колено сливное (отмет) – 2 шт.
• Труба (3м) – 6 шт.
• Воронка – 2 шт.
• Хомут (со штырем) – 10 шт.

Совет от профессионала:

Если правильно рассчитать пропускную способность водостоков, то система справится со своими функциями отвода воды, оберегая отмостки, стены, элементы кровли.

Как правильно гнуть отливы. Изготовление оконных отливов на листогибе Tapco Pro 14 HD

Одно из самых востребованных изделий при ремонте домов – это оконные отливы. Их назначение в защите дома от последствий осадков. С оконным отливом вода будет стекать по стеклу и отливу и попадать на землю. Без данного элемента вся влага попадет в стены и, соответственно, дом. Главное в работе по созданию оконного отлива не только материал, но и опыт мастера. Если отлив сделан неправильно или не подогнан под окно, то данный элемент не будет выполнять своих функций.

Чтобы рассмотреть процесс изготовления оконного отлива, нужно разобраться, прежде всего, в сборке станка.

Установка и настройка станка Tapco Pro 14 HD перед работой

Почему нужно уделять настройке станка такое внимание? Потому что правильно собранный инструмент для гибки металла способен справиться с поставленной задачей без ошибок. То есть и у работника нет проблем и листогиб цел и невредим. Чаще всего листогибы поставляются уже в собранном (и сложенном) виде, иногда собрано только «тело» станка и нужно присоединить только некоторые элементы – станину, роликовый нож, подставки, ножной привод (при наличии) и другое оборудование

Чаще всего листогибы поставляются уже в собранном (и сложенном) виде, иногда собрано только «тело» станка и нужно присоединить только некоторые элементы – станину, роликовый нож, подставки, ножной привод (при наличии) и другое оборудование.

Первое, это установка рукояток на прижимную и гибочную траверсу.

Затем устанавливается защелка, которая нужна для использования роликового ножа Pro Cut-Off на листогибе. Она держит подвижный шарнир и материал, который обрабатывают, лучше выравнивается.

Для сборки станины необходимо последовательно закреплять комплект ножек с распорками. Благодаря наличию фирменной стойки листогиб становится мобильным и может эксплуатироваться на любых строительных объектах. Плюсом станка Tapco Pro 14 HD является то, что он еще и легко транспортируется, габариты позволяют перевозить его в любом грузовом автомобиле.

Если Вы хотите, чтобы станок всегда работал, даже если случится небольшая поломка, то в Ваших инструментах всегда должен быть запасной ремкомплект для листогиба. В него входят самые необходимые запчасти для быстрого ремонта или замены вышедших из строя элементов.

При наличии, колеса вставляются в стойку Snap Stand . Для установки колес Вам понадобиться закрепить их на стайке и вколотить их с помощью кронштейна. Всего для листогиба Tapco Pro 14HD поставляются 2 комплекта ножек.

И дальше происходит закрепление самого станка на стойке. Нужно выбрать для Вашего станка нужное отверстие на держателе, прикрепив его к станине

Затем, с помощью стыковки с кнопками, станок устанавливается на опорную стойку.

И вот только после сборки самого листогиба, на него можно устанавливать аксессуары – роликовый нож Pro Cut-Off, рулонодержатель Side-Winder, профилировщик Brake Buddy , шаблон для резки Prо Cut-Off (для облегчения процесса резки) и другие.

Помимо этого, нужно проверить регулировку листогиба, которая подробно расписана в инструкции. И установить угломер BENDER GAUGE TAPCO, который сэкономит Вам время на регулировку и гибочные операции по созданию отливов.

Листогибочный станок готов к работе.

Оконные отливы. Порядок работы

Станок собран и настроен, пора приступать к работе.

Выбираем материал – лучше взять оцинкованный лист (алюминия или сталь, можно взять с полимерным покрытием), толщиной от 0,4 до 0,7 мм. Инструменты – листогиб, ножницы по металлу и роликовый нож, линейка и маркер.

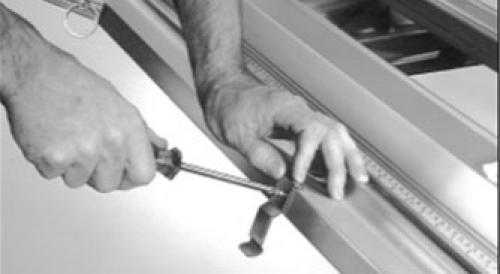

1. Сначала вырезам заготовку. Для этого либо Вы отменяете все по линейке, либо выравниваете лист на листогибе с помощью упоров с рулетками. И только после позиционирования листа, вырезаем нужную ширину с помощью роликового ножа. Например, на Tapco Pro 14 HD используется чаще всего роликовый нож Pro Cut-Off или MAX CUT OFF .

2. Вымеряем необходимое расстояние для гиба и вырезаем ножницами. Можно использовать заготовку для таких целей, как показано на рисунке.

Получается разметка будущего отлива

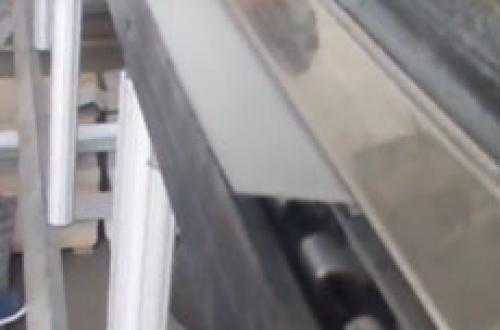

3. Теперь точнее закрепляем лист на станке и прижимаем траверсой в том месте, где у нас расположена первая метка.

Прижимаем и гибочной траверсой делаем гиб, а с помощью угломера следим за постановкой угла и контролируем точность. Затем убираем прижим.

Что собой представляют отливы жилого дома

Организация отвода воды с кровли жилого дома напрямую зависит от того, какая форма у крыши и

Возможно у вас возникала когда-либо мысль, что возможно вообще обойтись без всяких водостоков – раньше на Руси разве не обходились без них? Да, не только, такой подход практикую и сегодня!

Например, если дом строится строго в определенном стиле, и водосточные трубы на нем не скрыть и не подогнать к выбранному дизайну экстерьера никак. В таком случае строители делают все, чтобы дождевая вода никак не вредила зданию.

Для этого крышу строят так, чтобы она имела широкий навес и выступала за лицевую часть стены не менее, чем на полметра. Далее на фундаментных стенах укладывают вертикальную изоляцию, и сам фундамент представляет собой высокий цоколь из не влагоемких материалов, как керамическая плитка или камень.

Вторым шагом делают вертикальную планировку территории так, чтобы от дома шел ощутимый под ногами уклон – так вода будет свободно стекать с крыши и сразу уходить от фундамента дома.

Стандартные отливы для двускатной крыши состоит из таких элементов:

В тех местах, где сток воды будет под большим напором (чаще всего под ендовой), на желоб или угол желоба еще ставят ограничитель.

А вот на крыше плоского дома отливы выглядят несколько иначе:

Для того, чтобы организовать отвод воды с плоской крыши, сначала ее оборудуют парапетом высотой от 30 до 90 см, который одновременно служит ограждением. Далее устанавливают водосток, в большинстве случаев – внутренний.

Внутренний водосток считается более надежным, т.к. такая система почти не подвержена атмосферному воздействию. Устанавливать водоприемные воронки только на пониженных участках кровли, что вполне логично. Если ваша крыша до 150 м2, тогда ставьте две воронки: стандартную со стояком и аварийную, которая уберет воду через парапет.

Но крайне важно, чтобы система отливов с плоской крыши всегда работала исправно. А для этого такая система должна быть проходимой, т.е

защищенной от забивания листьями осенью и снегом зимой. Для этой цели к обжимному кольцу или фланцу на воронке крепят корзинку и укладывают нагревательные кабели. А в нижней части трубы монтируют ревизию для очистки и контроля. Сама вода по внутреннему водостоку попадает в главный коллектор.

Материалы

Поскольку отлив имеет конкретное назначение, он должны удовлетворять следующим требованиям:

• Иметь повышенную прочность,
• Иметь способность сопротивляться нагрузкам не деформируясь,
• Быть не подверженным коррозии.

На прилавках современного рынка представлены готовые отливы из пластиков и металлов.

Пластиковые системы изготавливаются из атмосферостойкого пластика – пластизола, полиэстера, ПВХ, др. Достоинства пластиковых отливов:

Привлекательный вид, не стареющий от времени,
Лёгкость,
Невысокую стоимость,
Простой монтаж,
Бесшумность (очень важное качество),
Прочность,
Устойчивость к УФ излучениям,
Устойчивость к влаге, химическим соединениям,
Удобство монтажа,
Широкую цветовую линейку,
Длительную эксплуатацию (срок до 50 лет),
Широкий диапазон выдерживаемых температур -50 + 50 градусов Цельсия,
Готовые изделия имеют различные стилевые решения.

Минус: не исключена полностью вероятность, что система лопнет при замерзании воды.

Металлические отливы имеют общие достоинства – долговечность, прочность, стойкость к химическим веществам, выдерживают большие плюсовые/минусовые температуры, легко монтируются. Недостатки – более высокие цены, шумность. По виду металлов бывают:

• Алюминиевые – довольно привлекательные, так как технологии их изготовления дают гладкую (до совершенства) поверхность, наделяют способностью сохранять новенький вид все годы службы. Металл защищён двухсторонним лаковым покрытием от коррозии. Цветовая гамма создаётся за счёт цвета лака. Толщина изделий от 0.8 мм до 1 мм. Достоинства алюминиевого отлива: один из лёгких среди металлических отливов;
• Медные изготавливаются из оксидированной меди, что делает их коррозионно-стойкими. К основным достоинствам относятся также очень привлекательный вид, прочность, долговечность. Основной недостаток – высокая цена;
• Стальные, с цинковым или полимерным покрытием. Толщина не более миллиметра. Оцинкованные изделия могут иметь лаковое красящее покрытие, повышающее водостойкость. Покрытие полиэстера даёт богатую цветовую гамму, существенно снижает шумность.
• Из титан-цинка.

Из чего делают водостоки

В настоящее время наиболее популярными материалами для изготовления водосточных систем являются металл и пластик. Каждый материал имеет определенные достоинства и некоторые недостатки.

Совсем недавно для конструирования водостоков применялся только один материал – оцинкованная сталь. Ее широко использовали не только для создания водоотводов и труб, но и для изготовления кровельного покрытия. Однако, в последние годы оцинкованную сталь на рынке кровельных материалов стремительно стали теснить пластиковые конструкции.

Использование полимеров для создания водосточных систем имеет определенные преимущества – так пластику можно придать практически любую форму и цвет. Следовательно, применение водосточных пластиковых труб не только позволяет сохранить конструкцию дома от влаги, но дает большой простор для реализации самых смелых дизайнерских идей. Дизайнер может подобрать полимерные водосточные трубы, которые идеально подойдут к облику вашего жилища, и не будут выглядеть ярким инородным пятном.

Структура водопровода из пластика

Однако, любой готовый набор, как правило, стоит дороже, чем элементы, продаваемые по отдельности. Вы можете сэкономить, не покупая готовые конструкции, а самостоятельно изготовить водоотводную систему из широкого ассортимента полимерных труб и желобов. Монтаж такой системы тоже не представляет особой сложности.

Тем не менее, стоить помнить, что недостатком пластиковых конструкций является слабая устойчивость к частым заморозкам-разморозкам. Поэтому необходимо продумать конструкции пластиковой водосточной системы так, чтобы вода в ней не застаивалась и, тем более не замораживалась в зимних условиях. Таяние снега можно наблюдать и среди зимы – при оттепелях и это тоже может повредить водосточные трубы, привести к появлению в них трещин.

Крепление пластикового водостока

Конечно, помимо широко распространившегося пластика водосточные системы могут быть изготовлены и из различных металлов. Так, на рынке можно встретить медные водостоки или сконструированные из различных сплавов. Но, как правило, такие конструкции имеют высокую цену, что может негативно сказаться на вашем кошельке.

Крепление водосточных труб на крышу

Как установить цоколь своими руками

Для того, чтобы фундамент был надежно защищен, нужно установить отлив на цоколь. Все правильного выполнения всех работ, стоит строго следовать подробной инструкции.

В первую очередь необходимо сделать разметку, которая позволит установить полки на нужные места. Использовать нужно строительный уровень. Лучше воспользоваться более длинным инструментом, чтобы расчет был более легким. С помощью уровня определяются нижние точки и уже от них проводятся линии, которые будут указывать на место расположения отливов. Для обозначения пометок отлично подойдет строительный маркер. Также можно воспользоваться специальным шнуром, который предварительно натирается мелом. Следующий этап – это монтаж стены. Для прикрепления изделий используются саморезы. Чтобы упростить процесс установки, можно заранее купить специальные головки, которые во время работы будут устанавливаться в патрон используемого инструмента. Для установки отливов делаются сквозные отверстия через каждые полметра. Средний диаметр не должен превышать 6 мм. Потом детали нужно установить на отмеченные места, используя при этом уровень. В обозначенных точках делаются отверстия, в который нужно вставить пластиковые дюбели. После этого ввинчиваются саморезы. Выбирать нужно те саморезы, которые имеют пресс-шайбу. Труднее всего установить отливы по углам дома

Отливы из поливинилхлорида

ПВХ обладает огромным количеством преимуществ, что и делает продукцию настолько популярной.  Основными характеристиками считается долговечность изделий и высокий показатель стойкости к агрессивному воздействию окружающей среды. На строительном рынке предлагается широкий выбор продукции, который отлично защищает от попадания влаги. Стоимость изделий более чем приемлемая, а выбор формы и цветов очень большой.

Металлические цокольные конструкции

Металлические конструкции отличаются от остальных длительным сроком эксплуатации. Устанавливать их нужно используя саморезы или дюбели. Монтаж не отнимает много времени и отличается своей легкостью. Для установки металлических отливов можно использовать самый простой набор инструментов.

В результате обрезки металла может быть поврежден специальный защитный слой, что в скором времени может стать причиной коррозии и разрушения некоторых деталей.

Конструкции из бетона

Отливы для цоколя из бетона – это один из самых лучших вариантов, который отлично подходит для фасадов, отделанных камнем. Они обладают высоким показателем морозостойкости и долговечности, очень прочные. За счет содержания в составе продукции щебня, песка и пластификаторов, материалы устойчивы к различным деформациям. Недостатком считается только то, что бетонные отливы на цоколь фундамента должны устанавливаться в самом конце и учитывать это нужно изначально, так как изделия имеют большой вес.

Отливы из клинкера

Благодаря огромному количеству преимуществ, отливы из клинкера используются все чаще для защиты фундамента. Монтаж таких изделий достаточно сложный, поэтому если нет нужного опыта и знаний, лучше доверить установку отливов из клинкера профессионалам. В противном случае, результата от их монтажа будет немного и со временем фасад дома начнет повреждаться.

Отливы из стали

Стальная продукция имеет доступную цену и обладает высоким показателем долговечности. Приобрести цокольные отливы из стали можно в любом строительном магазине. Монтаж не отнимет много времени. Единственным условием есть аккуратность во время установки, чтобы не был поврежден защитный слой отливов.

Отливы из алюминия

Имеет практически такие же характеристики, как и стальные изделия, но при этом обладает высокими показателями атмосферной стойкости. Вес алюминиевых отливов для цоколя намного меньше, что позволяет снизить к минимуму нагрузку на фундамент постройки. Стоимость чуть выше, чем у стальных отливов. Монтаж подобной продукции достаточно простой и его можно выполнить самостоятельно без помощи специалистов.

Технология изготовления и монтажа своими руками

Наиболее легкий и простой способ обустройства водосточной системы – установить ее своими руками на лобовую доску. Такая доска предварительно закрепляется на фасаде дома под свесом кровли. После того, как установка лобовой доски своими руками завершена, можно приступать к изготовлению и монтажу ливневки из канализационных труб.

Изготовление желобов

Одним из основных моментов монтажа водосточной системы является изготовление желобов из канализационных труб. Для этого необходимо придерживаться такой инструкции

• Нужно разрезать пластиковую заготовку пополам.
• Это можно сделать дисковой пилой или ручной ножовкой по металлу.
• Таким образом, с одной трубы получаются два желоба.
• Срез необходимо аккуратно обработать наждачной бумагой или напильником для того, чтобы убрать заусенцы.
• Чтобы шов получался максимально ровным, предварительно нужно сделать разметку – маркером прочертить линию реза.

Монтаж кронштейнов

Чтобы установить желоба, необходимы крепежные кронштейны. Здесь доступны два варианта:

1. Приобрести готовые пластиковые кронштейны подходящего размера.
2. Сделать кронштейны своими руками из листового металла. Отлично подходит оцинковка или нержавеющая сталь, а также толстый алюминий.

Монтаж кронштейнов лучше всего производить на лобовую доску, установка которой на фасад дома должна быть произведена заранее. Крепление кронштейнов производится обычными саморезами

Важно выдерживать небольшой уклон к углам дома, где будут располагаться воронки

Монтаж системы водостока

После того как все подготовительные работы выполнены, можно начинать установку водосточной системы. Это нужно выполнять в такой последовательности:

• Желоба между собой соединяются при помощи герметика для обеспечения водонепроницаемого шва. Резинки, входящие в комплект канализационных систем, можно не использовать.
• Для обеспечения механической прочности соединения рекомендуется использовать алюминиевые клипсы.
• Не распиленные края желобов в тройник, выполняющий функцию воронки, вставляются обычным способом: с использованием уплотнительной резинки и герметика.
• Торцы крайних желобов обязательно нужно закрыть заглушкой.
• Вертикальные стояки водосточной системы крепятся при помощи специальных хомутов к фасаду дома.
• Стыковка желобов и стояков производиться через колена с подходящим углом изгиба.

Как видим, собрать своими руками водосточную систему из канализационных труб довольно просто. Для этого понадобится минимум знаний и инструмента, которые есть у любого хозяина, предпочитающего все работы выполнять самостоятельно.

Технология монтажа водослива

Точная комплектация необходимых инструментов зависит от материала водостоков.

В любом случае понадобятся:

• перфоратор;
• шуруповерт;
• уровень, отвес;
• рулетка, карандаш, шнур;
• плоскогубцы;
• стремянка;
• молоток, киянка.

Последовательность работ по монтажу водосливной системы  можно разбить на три основных этапа.

Правильная установка кронштейнов

При монтаже кронштейнов порядок работ следующий:

1. По углам скатов делают метки, обозначая места крайних кронштейнов.
2. К лобовой доске фиксируют первый кронштейн.
3. С обратной стороны несущего основания устанавливают крайний крюк, выдерживая необходимый уклон – 3-5 мм на 1 м.
4. Между кронштейнами натягивают шнур и выставляют промежуточные элементы по линии.

После расстановки крюков веревку надо убрать.

Края кровельного покрытия должны перекрывать желоб не более чем на 1/3 его ширины. Такое расположение будет обеспечивать точное попадание стекающей воды в лоток

Крепление системы желобов

Монтаж лучше начинать с места, где будет подсоединяться вертикальный водослив. В желобе необходимо сделать отверстие под воронку с помощью ножовки по металлу, края обработать. Установить переходник между горизонтальными и вертикальными элементами получится с использованием соединителей.

Последующие действия:

1. На крайний лоток надеть заглушку.
2. Уложить желоба поочередно в кронштейны, выдерживая нахлесты элементов по 5-10 см.

Чтобы обеспечить лучшую герметизацию, на стыки следует надеть прорезиненные соединители.

Монтаж системы водоотвода

После проведения исследовательских работ и составления подробной схемы можно начинать монтаж системы водоотведения, который производится в несколько этапов:

1. по краю крыши устанавливаются водосборные желоба;

Пример правильной установки водосборного желоба

2. собираются и устанавливаются водосточные трубы;

Установка водосточной трубы

3. согласно проекту раскапываются траншеи и ямы, необходимые для установки ливневых лотков, дренажной системы и дополнительного оборудования;
4. под ливневые лотки заливается бетонная основа;

Наиболее распространенный способ установки дождевых лотков

5. в траншеях и ямах, предусмотренных для прокладки дренажной системы, насыпается песчано-щебеночная смесь, высотой около 10 см;
6. укладываются ливневые лотки и дренажные трубы;

Правильный способ укладки дренажных труб

7. в случае необходимости устанавливаются пескоулавливатель и дренажные колодцы;

Установка дренажного колодца

8. водосточные трубы соединяются воронками или дождеприемниками с системой поверхностного водоотвода;

Один из способов соединения водосточной трубы с ливневой канализационной системой

9. ливневые лотки закрываются решетками;
10. элементы дренажной системы полностью засыпаются щебнем и гравием;
11. все узлы водоотводящей системы закапываются и закладываются слоем дерна.

Монтаж водоотводящей системы должен выполняться в строгом соответствии с проектом.

При помощи правильно рассчитанной и установленной водоотводящей системы фундамент дома и всех иных построек на приусадебном участке, так же как и сам участок будут надежно защищены от пагубного влияния жидкости.

Изготовление отлива для крыши своими руками из пластиковых деталей для канализации

Можно не покупать готовый отлив, а сделать его своими руками. Для этого используются самые разные материалы: металлические и пластиковые трубы, листовой металл и даже пластиковые бутылки.

Рынок предоставляет широкий ассортимент пластиковых изделий для канализации, что позволяет сделать из них отливы любых форм и размеров. Крепятся детали при помощи обычных хомутов и кронштейнов. Основное преимущество таких отливов – малая себестоимость. Детали подбирают на основании пропускной способности отливов. Чаще всего используются трубы ПХВ — «рыжики» диаметром 110 мм (для изготовления желобов лучше подбирать длинные элементы), диаметром 50 мм (для водостоков), тройники (для воронки).

Сначала делается чертёж конструкции и подбираются необходимые детали. Затем изготавливают элементы желоба путём продольного распиливания труб (места распилов зашлифовываются). Элементы между собой соединяются на клей или с использованием соединителей. Крепят отлив под кровлей аналогично описанному выше с помощью покупных или самодельных кронштейнов. Из пластиковых сеток сворачивают цилиндры диаметром чуть меньше лоткового, фиксируют их проволокой или хомутами и укладывают в отливы для защиты от попадания мусора.

Разновидности водостоков

Различают внутренние и наружные водостоки. Внутренние используются в зданиях с плоской кровлей. Все типы скатных крыш оборудуются внешней водосточной системой. Площадь кровли, несущая способность фундамента, назначение здания и его этажность влияют на выбор материала отлива водосточной трубы. Промышленность выпускает металлические и пластиковые системы, которые состоят из основных элементов:

• Желоба служат для приема талой и дождевой воды по периметру свеса крыши.
• Соединители предназначены для стыковки желобов по горизонтали.
• Внешние и внутренние угловые элементы необходимы для монтажа отлива в углах здания.
• Воронка служит переходным элементом между горизонтальной и вертикальной частями водосточной системы.
• Заглушки для желоба применяются для предотвращения слива воды по краям.
• Кронштейны являются крепежным элементом для навешивания водосточной системы в подкровельном пространстве и крепления трубы к фасаду здания.
• Труба — вертикальная часть водостока. Предназначена для приема воды из желоба и спуска жидкости вниз.
• Отвод водосточной трубы, или колено служит для изменения направления трубы. Деталь применяется при обводе выступающих частей фасада. Существуют колена с гофрированным, или фиксированным углом изгиба. Наиболее распространены углы в 45, 60 и 90 градусов.
• Отмет водосточной трубы — разновидность колена, предназначен для удаления воды от цоколя.
• Защитные элементы. Сетка для желоба и колпачок для воронки препятствуют попаданию листьев и другого мусора в систему, предотвращая ее засорение.

Металлическая система достаточно шумная, но более долговечная, чем пластиковая

Система водоотвода должна отвечать следующим требованиям:

• механическая прочность;
• химическая стойкость;
• малый вес;
• низкая стоимость;
• простота монтажа.

Металлические отливы водосточных труб, вне зависимости от состава сплава, имеют общий недостаток – высокий уровень шума.

• Водоотводы из оцинкованной стали не подвержены коррозии, имеют относительно легкий вес и невысокую стоимость.
• Пурал, или оцинковка, покрытая полимером, завоевывает популярность в связи с возможностью выбора цвета покрытия. Изделия из пурала обладают высокой химической стойкостью. При транспортировке и монтаже нужно соблюдать аккуратность, т.к. полимерное покрытие достаточно хрупкое. Повреждение защитного слоя способствует образованию очагов ржавчины.
• Алюминиевые отливы промышленного производства покрыты лаком или стойкой краской. Обладают достаточной стойкостью к негативным природным воздействиям. Элементы соединяются заклепками с использованием герметика. Можно сэкономить, собрав водоотвод из листов металла, изгибая их по месту монтажа.
• Медные водостоки красивые, долговечные и дорогостоящие.
• Титан-цинковые желоба считаются самыми долговечными, срок их службы превышает 150 лет. Из-за чрезвычайно высокой цены не нашли применения в массовом строительстве.

Монтаж системы водостока

Рассмотрим, как происходит монтаж водоотводящей системы, выпускаемой фирмы «Винилон».

Шаг 1. Для установки и сборки системы понадобятся следующие инструменты: шуруповерт, стусло, ножовка по металлу, полосогиб, строительный уровень, рулетка, бечевка и маркер.

Шуруповерт

Ножовка по металлу и стусло

Полосогиб

Строительный уровень

Рулетка, бечевка и строительный маркер

Использование бечевки для разметки

Шаг 2. Для крепления всех деталей водостока используется антикоррозийный крепеж. Приобретается он в строительном магазине.

Используйте только антикоррозийный крепеж

Шаг 3. Монтаж системы слива производится сверху вниз. Сначала крепятся желоба водосбора, только после этого производится монтаж системы водоотвода (сливные трубы). Водосборные желоба устанавливаются ниже уровня ската крыши с уклоном в сторону воронки примерно на 2-3 см каждые 10 метров желоба. Для удобства работы наносится разметка, демонстрирующая места крепления кронштейнов.

Установка водосточных желобов

Система устанавливается с уклоном в сторону воронок

Шаг 4. Первыми устанавливается воронка в нижней отметке и кронштейн – в верхней отметке. Между ними натягивается бечевка, по уровню которой крепятся остальные кронштейны и соединительные муфты. При этом кронштейны устанавливаются так, чтобы расстояние от них до краев воронки или муфты было не более 10 см. Между остальными кронштейнами может быть расстояние около 60 см.

Установлен кронштейн

Натягивается бечевка

Крепление соединительной муфты и кронштейнов

Шаг 5. После установки кронштейнов производится фиксация на них водосточного желоба.

Установка водосточного желоба

Шаг 6. Стыковка двух отрезков желобов производится при помощи специальной муфты.

Стыковка двух отрезков желобов

Шаг 7. Производится крепление уголков, соединяющих желоба в углах дома (внутренних и наружных). На концах желобов устанавливаются заглушки.

Установка заглушек и угловых элементов

Заглушки и угловые элементы установлены

Шаг 8. Начинается монтаж системы стока. Для этого понадобятся хомуты для крепления трубы. Она жестко фиксируется в верхней части, а в нижней фиксация производится с проскальзыванием.

Крепежные элементы для верхней части

Крепежные элементы для нижней части

Шаг 9. К воронке слива прикрепляется колено, которое при помощи отрезка трубы соединено с другим таким же коленом, но ориентированным в другую сторону. Это позволит приблизить трубу слива максимально к стене дома. Второе колено фиксируется на стене при помощи хомута, закрепленного на ней. Производится сборка этого участка.

Переход осуществляется через 2 одинаковых колена и отрезок трубы

Труба должна входить в колено до упора

Установлено второе колено

Монтируется переход

Шаг 10. На расстоянии друг от друга (максимальное – 1,7 м) крепятся на стены хомуты для трубы слива.

Как крепить хомуты

Шаг 11. На расстоянии 25-30 см от земли производится крепление сливного колена. Все части устанавливаются строго вертикально по строительному уровню.

Крепление сливного колена

Все элементы устанавливаются строго вертикально

Шаг 12. Трубы с верхней части муфт и слива всегда устанавливаются до того момента, пока не упрутся во внутренний ограничитель элемента, снизу – до обозначенной на системе линии.

Сверху труба всегда ставится до упора

Снизу труба устанавливается до соответствующей линии

Шаг 13. После установки всех труб производится монтаж промежуточных хомутов и затягивание всех элементов.

Монтаж промежуточных хомутов и затягивание всех элементов
