Компенсаторы для полипропиленовых труб отопления

Компенсатор петлевой Valtec 40 мм полипропиленовый

Компенсатор петлевой Valtec серии VTp.794.0 — это фитинг, предназначенный для компенсации температурных линейных деформаций трубопроводов из полипропилена. С остальными элементами трубопровода компенсатор полипропиленовый соединяется методом раструбной сварки. Поверхность под сварку – наружная.

Вес фитинга VTp.794.0.040 составляет 644 г.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Свидетельство о госрегистрации (открыть PDF-файл)
3. Сертификат соответствия (открыть PDF-файл)
4. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
5. Монтаж полимерных трубопроводов VALTEC (открыть PDF-файл)

Указания по монтажу

1. Монтаж должен осуществляться при температуре окружающей среды не ниже +5°С.
2. Соединения труб должны выполняться методом термической полифузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура 260°С.
3. Поскольку сварные полифузионные соединения относятся к «неразборным», допускается замоноличивание их в строительные конструкции.
4. .Соединительные детали для муфтовой сварки рекомендуется использовать того же производителя, что и трубы. В этом случае гарантируется одновременный прогрев на рабочую глубину трубы и фитинга.

Порядок монтажа

1. Отрезать трубу строго перпендикулярно ее продольной оси;
2. Подготовить торец трубы к монтажу (отторцевать, снять наружную фаску, для труб ALUX – специальной торцовкой произвести выборку слоя алюминия на глубину 2 мм);
3. разогреть сварочный инструмент до температуры 260°С;
4. Время нагрева при выполнении соединений должно соответствовать изложенному в технических характеристиках.
5. Трубы, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед монтажом выдержаны в течение 2 часов при температуре не ниже +5°С;
6. Одновременно надеть трубу и фитинг на насадки сварочного инструмента;
7. Произвести нагрев в течение указанного в характеристиках времени;
8. Произвести соединение, выдержав его в течение времени указанного в характеристиках времени сварки;
9. Нагружать соединение рабочим давлением допускается по окончанию указанного в характеристиках времени остывания.
10. После окончания монтажа система должны быть испытана гидростатическим давлением, в 1,5 раза превышающим рабочее

Указания по эксплуатации

Полипропиленовые фитинги VALTEC не допускаются к применению:

• при рабочей температуре транспортируемой жидкости выше 95°C;
• при рабочем давлении, превышающем допустимое для данного класса эксплуатации;
• в помещениях категорий «А, Б, В» по пожарной опасности;
• в помещениях с источниками теплового излучения, температура поверхности которых превышает 130°C;
• в системах центрального отопления с элеваторными узлами;
• для расширительного, предохранительного, переливного, сигнального трубопроводов и для раздельных систем противопожарного водопровода.

Технические характеристики

Производитель	Valtec
Серия	VTp.794.0
Артикул	VTp.794.0.040
Тип	Компенсатор петлевой
Типоразмер	40 мм
Материал корпуса	Полипропилен (PPR)
Максимальная температура рабочей среды	95°C
Минимальная температура хранения	-30°C
Номинальное давление, PN	25 бар
Время нагрева при сварке (для труб D=40 мм)	12 сек
Время сварки (для труб D=40 мм)	6 сек
Время остывания после сварки (для труб D=40 мм)	240 сек
A (см.схему)	335 мм
Развёрнутая длина	960 мм
Диаметр петли D (см.схему)	180 мм
Компенсирующая способность	30 мм
Вес	644 г
Официальная гарантия производителя	7 лет
Страна-родина бренда	Италия

Преимущества и недостатки

Данная деталь берет на себя выполнение важнейшей для любого трубопровода функции – обеспечения целостности конструкции. Это делает ее незаменимой. Изделие хорошо тем, что:

• Эффективно способствует стабилизации внутреннего давления на трубах;
• Производит отсечку так называемых вихревых потоков;
• Способствует быстрому и удобному креплению (сварке) с основной магистральной трубой;
• Обладает высокой степенью надежности благодаря изготовлению из высококачественных материалов;
• Обладает весьма продолжительным рабочим ресурсом и сроком эксплуатации, превышающим 50 лет;
• При правильном монтаже обеспечивает идеальную герметичность.

Существенных недостатков в конструкции, устройстве или работе данных изделий не выявлено. Единственный, и, пожалуй, самый весомый минус – это возможность комбинации только с теми трубами, которые выполнены из полипропилена.

Виды и отличия

На сегодняшний день выпускается несколько основных разновидностей компенсаторов, которые монтируются на полипропиленовый водопровод:

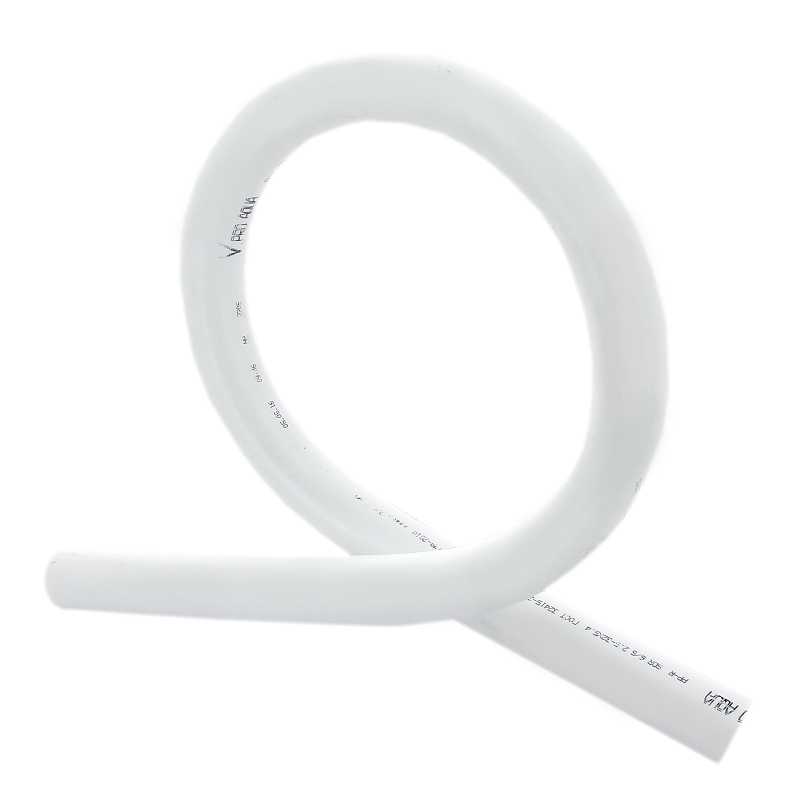

Компенсатор в форме петли

1. Сильфонные осевые изделия марок КСО и ОПН. Установка и последующая интеграция таких изделий крайне проста и незатейлива. Это обусловлено наличием специальных крепежных направляющих узлов. Они представлены в виде крепко зафиксированных опор, что существенно упрощает их установку.
2. Компенсаторы сдвиговые марки КСС. Предназначаются для эффективного обеспечения компенсации на двух областях одновременно. Располагаются параллельно центральной оси магистрали. Кроме того, конструкция снабжена одной или двумя гофрами, которые выполнены из нержавеющей стали. Элементы соединены друг с другом посредством соединительной арматуры.
3. Поворотные элементы КСП. Применяются с целью устранения последствий линейного расширения. Оно возникает на тех отрезках трубопровода, где присутствуют повороты. Устройство жестко фиксирует угол и может повторять контуры магистрали под углом 90 градусов.
4. Универсальные типы изделий КСУ. Обладают тремя режимами рабочего хода – угловым, поперечным и осевым. Зачастую подобный элемент применяется в тех случаях, когда нужно смонтировать короткую магистраль с большим количеством ответвлений.
5. Резиновые фланцевые сильфонные компенсаторы активно внедряются в структуру тех водопроводов, на которых часто формируются гидравлические удары. Эти устройства могут компенсировать мелкие неточности, связанные с искривлением центральной оси водопроводной магистрали.

Как правильно выбрать?

Перед тем, как приобрести компенсатор, следует ознакомиться с несколькими важными рекомендациями.

В первую очередь перед покупкой нужно корректно учесть диаметр самого изделия и диаметр трубы, на которую оно будет вмонтировано.

Эти показатели должны совпадать. Нужно помнить, что наиболее часто встречаемый диаметр пластиковых труб составляет от 20 до 40 мм. Для систем, расположенных в квартирах и частных домах, наиболее приемлемый диаметр – 20 мм.

Система отопления не монтируется без компенсаторов

Помните, что при помощи фланцевого метода крепления компенсатор прикрепляется не к магистрали, а к встречному фланцу.

Исходя из этого, предпочтение отдается именно фланцевому компенсатору. Данное изделие обеспечит надежное, герметичное, и, в то же время разъемное соединение.

В том случае, когда возникнет аварийная ситуация, можно будет быстро произвести срочную замену элемента.

В виду простоты конструкции цена компенсатора для полипропиленовых труб достаточно приемлема. Она колеблется в следующих пределах.

Компенсатор сильфонный, КСО:

• Рабочее давление: 16 атм;
• Общая длина: 250 мм;
• Диаметр патрубка: 21,5 мм;
• Цена: 3-4 $.

Компенсатор сдвиговый, КСС:

• Рабочее давление: 12 атм;
• Общая длина: 170 мм;
• Диаметр патрубка: 18 мм;
• Цена: 2-3 $.

Компенсатор фланцевый, резиновый:

• Рабочее давление: 18 атм;
• Общая длина: 295 мм;
• Диаметр патрубка: 20 мм;
• Цена: 1-2,5 $.

Необходимость расчета температурных удлинений трубопроводов из полимерных материалов

Температурные удлинения или сокращения трубопроводов происходят под влиянием изменения рабочей температуры, перемещаемой по ним воды, а также температуры окружающей среды. Соответственно, при монтаже нужно обеспечить достаточную степень свободы трубопроводов, а также рассчитать необходимые допуски на увеличение их длины. Часто начинающие застройщики не учитывают эти изменения при монтаже водопроводной и отопительной разводки. Типичные ошибки:

• Замоноличивание труб холодного и горячего водоснабжения в стяжку пола без использования утеплителя или защитной гофры.

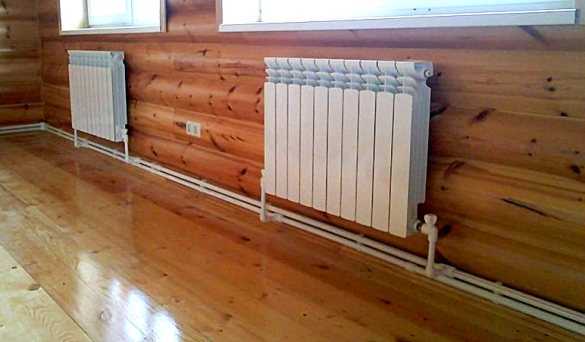

• Открытая прокладка труб, например, при монтаже радиаторов системы отопления, без использования специальных компенсаторов.

Учет температурных удлинений трубопроводов из полимерных материалов, в частности, из РЕ-Ха, следует производить только при их открытой прокладке. При скрытой прокладке компенсация температурных удлинений происходит за счет изгибов трубопроводов, уложенных в защитной гофротрубе или в теплоизоляции, при изменении направления трассы. В этом случае компенсация удлинений происходит благодаря напряжениям в стяжке или в штукатурке.

Отметим, что стяжка выдерживает напряжение без разрушений, т.к. возникающие усилия очень малы и составляют незначительный процент от имеющегося запаса её прочности. Необходимо только проследить, чтобы при заливке стяжки или оштукатуривании стен раствор не попадал внутрь гофротрубы или под теплоизоляцию. Присоединение труб к водоразборной арматуре производится через настенные угольники, которые прочно закрепляются на строительной конструкции или на специальном кронштейне. В результате — осевые перемещения труб в теплоизоляции или защитной гофротрубе, за счет температурных удлинений, не оказывают усилий на узел присоединения. При присоединении трубопроводов к распределительным коллекторам выполняется поворот под 90° на выходе из стяжки или из-под штукатурки.

При открытой прокладке температурные удлинения полимерных трубопроводов, в частности, трубопроводов из РЕ-Ха, будут очень заметны, т.к. эти трубопроводы имеют большой коэффициент температурного удлинения.

Эта же величина имеет и обратный смысл, т.е. если трубопровод охладить на 1 градус, то коэффициент температурного удлинения покажет, на сколько миллиметров укоротится 1 м трубопровода.

Как это работает

Устройство, о котором мы будем говорить, призвано нейтрализовать нестабильность давления и температуры в трубопроводах отопления и горячего водоснабжения. Причем данная проблема характерна, как правило, для многоэтажных домов и промышленных зданий ввиду большой длины магистралей.

Принцип действия заключается в подвижном закреплении некоторых участков трубопроводов именно в местах возможной деформации.

Элементарный вариант – петлевой

Он состоит из участка аналогичной детали, согнутого в петлю (его еще называют О-образным). Чтобы деталь работала максимально функционально, диаметр петли должен составлять 10 диаметров трубки, то есть при использовании трубопровода диаметром в 32 мм тот же параметр компенсирующей детали должен составлять 320 мм.

При этом необходимо помнить, что монтаж выполняется на подвижных и неподвижных точках.

Выглядит это так:

Схема опоры

Таким образом, данная конструкция позволяет магистрали немного «играть», то есть перемещаться в продольной и поперечной плоскостях, а проход жидкости по кольцу снизит ударные нагрузки на изделие.

Монтаж осуществляется методом пайки, но на нем мы останавливаться не будем, так как очень подробно разбирали этот вопрос вот здесь.

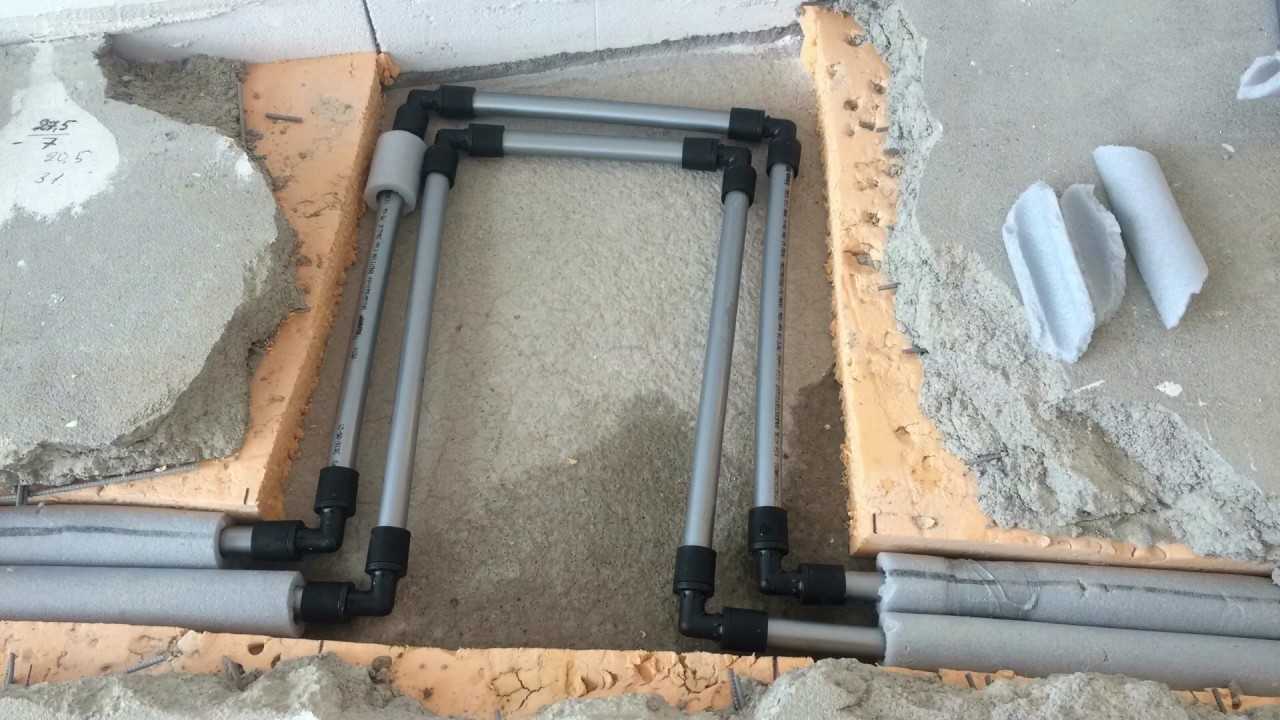

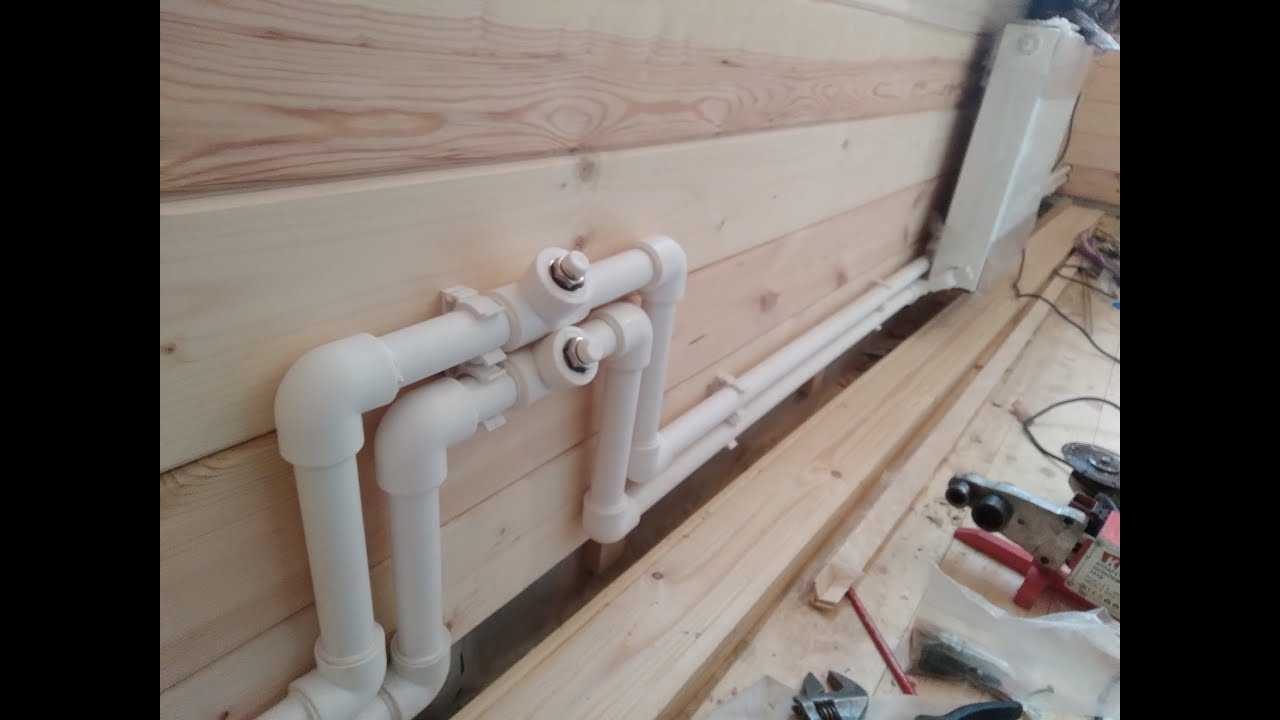

Второй вариант – деталь в виде буквы П или Г

В целом назначение и схема монтажа аналогичны предыдущей, но вот рассчитывать параметры придется, как произведение нескольких величин согласно формуле.

X = L х T х K, где X – величина удлинения трубки (в миллиметрах), L – общая длина магистрали (в метрах), T – рабочая температура жидкости (в градусах Цельсия), K – фиксированный параметр материала, именуемый коэффициентом теплового расширения.

Без этой формулы грамотно смонтировать деталь вряд ли получится.

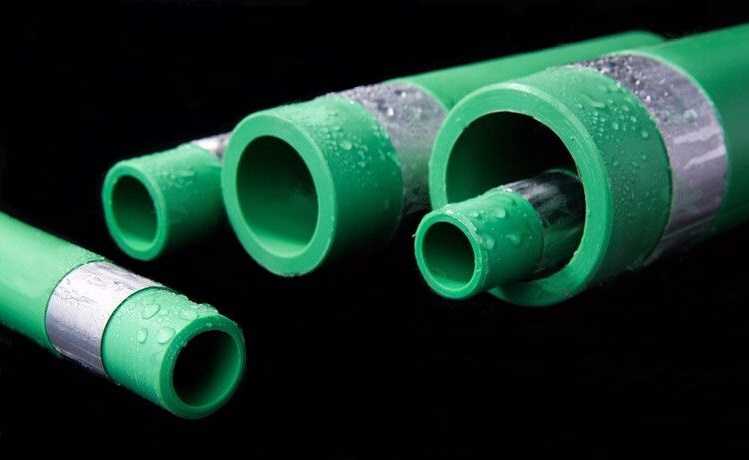

Пластиковая труба

Необходимо отметить, что компенсаторы для полипропиленовых труб отопления и водоснабжения рассчитываются и устанавливаются по аналогичным принципам.

Некоторые ошибочно предполагают, что достаточно избежать деформации, зафиксировав магистраль большим количеством креплений в одной плоскости, но это – типичная ошибка, ведь при разнице температур в 60 градусов Цельсия полимерная деталь увеличится в размерах на 9 мм на участке в 1 метр. Вопрос – куда деваться этим лишним миллиметрам и что произойдет дальше? Ответ предугадать нетрудно.

Если вы ищите информацию о фитингах для труб, прочтите эту статью.

Однако описанные варианты имеют один общий недостаток – они занимают достаточно много места и их монтаж не всегда целесообразен, особенно, если предстоит установка в ограниченном пространстве (например, при организации системы «теплый пол»).

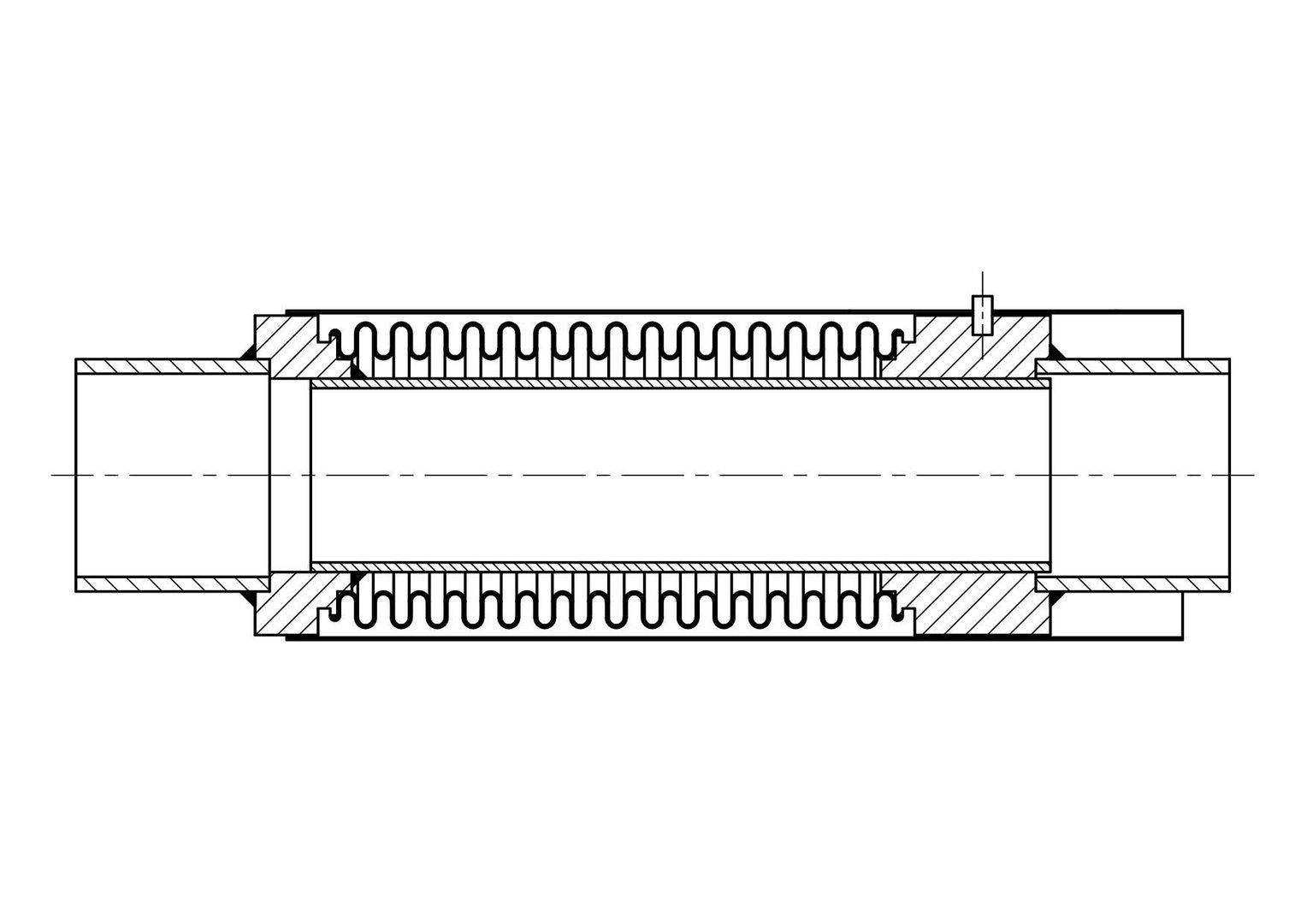

И вот тут на помощь приходит сильфонный компенсатор для полипропиленовых труб, представляющий цилиндрическую компактную конструкцию, позволяющую одному из участков трубопровода свободно перемещаться в ней в продольном направлении.

Подробнее с деталью можно ознакомиться в видеоролике.

Помимо этого существуют изделия в виде гофры осевого, углового и сдвигового действия. Такие конструкции позволяют смещаться участкам магистрали в одной, двух и даже трех плоскостях.

При выборе узлов необходимо помнить, что установить их можно двумя способами – сваркой (пайкой) или фланцевым соединением. Последнее делает конструкцию разборной и более ремонтопригодной, но требует высокой квалификации установщика, поэтому без специалиста, увы, здесь не обойтись.

Однако прежде чем приступать к монтажным работам, нужно определить расстояние между компенсаторами полипропиленовых труб. К сожалению, единого параметра здесь нет, и придется учитывать общую длину магистрали, диаметр труб, температурный режим эксплуатации и давление жидкости.

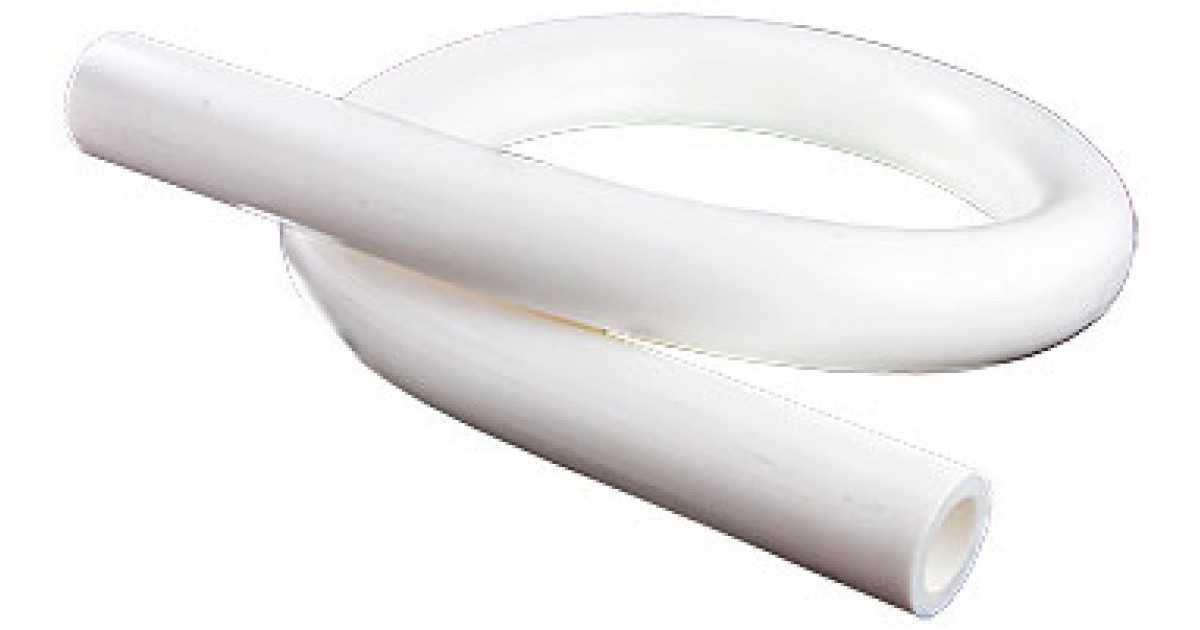

Петлеобразный компенсатор

Для этого нужно составить чертеж конструкции в целом и осуществлять расчет по соответствующим таблицам, принимая во внимание, что неподвижные точки крепления магистрали должны чередоваться с подвижными. Если по ряду причин выполнить такие расчеты самостоятельно не представляется возможным, рекомендуем обратиться к профессионалам. В заключение скажем, что купить данный узел не сложно. Он продается в соответствующих торговых точках и цена за единицу, как правило, не превышает 500 рублей

Он продается в соответствующих торговых точках и цена за единицу, как правило, не превышает 500 рублей

В заключение скажем, что купить данный узел не сложно. Он продается в соответствующих торговых точках и цена за единицу, как правило, не превышает 500 рублей.

Классификация компенсаторов

Устройства для борьбы с деформациями подразделяются на два вида: естественные и конструкции из упругих материалов. В первом используются амортизационные свойства труб. Компенсаторы этого типа могут быть:

1. Г-образными – устанавливаются на поворотах.
2. П-образными – используются для трубопроводов с температурой более 50 ⁰C. Перед установкой рекомендуется растянуть, чтобы увеличить пределы компенсации.
3. Z-образными – применяются для присоединения отводов.
4. Кольцевыми – благодаря форме обладают повышенными компенсационными свойствами.

К высокотехнологическому классу относятся:

1. Сильфонные компенсаторы, защищающие от теплового расширения, вибраций, гидроударов. Выпускаются поворотные, сдвиговые, осевые, универсальные разновидности.
2. Линзовые – предназначены для работы на горячих и холодных трубопроводах, системах вентиляции.
3. Сальниковые – используются для теплосетей с частыми изменениями температуры. Могут работать в одно- и двухстороннем режиме, если оснащены подвижным стаканом.

Компенсатор оптический

Компенсатор оптический — приспособление, служащее для измерения оптической разности хода двух световых пучков.

Компенсатор оптический вводит определённую дополнительную разность хода так, чтобы компенсировать её измеряемую величину до нуля.

В некоторых интерферометрах применяются компенсатор в виде двух одинаковых стеклянных пластинок, закреплённых на одной оси под некоторым углом друг к другу, которые могут поворачиваться по отношению к падающим на них интерферирующим пучкам и таким образом изменять разность хода между ними (компенсатор Жамена, рис. 1).

Особенно широко применяется компенсатор в поляризационных приборах и для анализа эллиптически поляризованного света. В этом случае компенсатор оптический вносит определённую разность хода между световыми пучками, поляризованными во взаимно-перпендикулярных направлениях и превращает эллиптически поляризованный свет в линейно поляризованный.

Рис. 1. Компенсатор Жамена.

Примером может служить компенсатор Бабинэ, состоящий из двух сложенных вместе клиньев из кристаллического кварца, вырванных так, что их оптические оси взаимно перпендикулярны (рис. 2).

Перемещение одного из клиньев изменяет разность хода между лучами, поляризованными параллельно и перпендикулярно рёбрам клиньев и проходящими через определённый участок системы.

Рис. 2. Компенсатор Бабинэ.

Способы изготовления П-образных компенсаторов

В данной статье мы подробно поговорим о П-образных компенсаторах, которые на сегодняшний день являются самыми распространёнными. Данные изделия, покрытые полиэтиленовыми оболочками, можно применять на технологических трубопроводах всех типов. По сути, они являются одним из методов самокомпенсации — на коротком отрезке создаётся несколько изгибов в виде буквы «П», а затем трубопровод продолжает идти по прямой. Такие П-образные конструкции делаются из цельных изогнутых труб, из отрезков труб или отводов, которые сваривают между собой. То есть изготавливают их из того же самого материала, из той же марки стали, что и трубы.

Экономичней всего гнуть компенсаторы из одной цельной трубы. Но если общая длина изделия составляет более 9 метров, то их следует изготовлять из двух, трёх или семи частей.

• В случае, если компенсатор нужно изготовить из двух составных частей, то шов располагается на так называемом вылете.

• Трёхчастная конструкция предполагает, что гнутую «спинку» изделия будут создавать из цельного куска трубы, а потом к ней приварят два прямых отвода.

• Когда частей предполагается семь, то четыре из них должны быть коленцами, а остальные три — патрубками.

Важно помнить и то, что радиус сгиба отводов при заготовке компенсаторов из прямых частей должен быть равен четырём наружным диаметрам трубы. Это можно выразить следующей несложной формулой: R=4D

Из скольких бы частей не изготавливался описываемый компенсатор, сварной шов всегда желательно располагать на прямом участке отвода, который будет равен диаметру трубы (но не менее 10 сантиметров). Впрочем, бывают ещё и крутозагнутые отводы, где прямые элементы отсутствуют вовсе — в таком случае можно отойти от вышеуказанного правила.

Достоинства и недостатки рассматриваемых изделий

Компенсаторы данного типа специалисты рекомендуют применять для трубопроводов небольшого диаметра — до 600 миллиметров. Участки в виде больших букв «П» на данных трубопроводах при возникновении каких-либо колебаний эффективно гасят их за счёт изменения своего положения по продольной оси. Это как бы не позволяет колебаниям «продвигаться» по теплотрассе дальше. В трубопроводах, требующих разбора для того, чтобы произвести очистку, П-образные компенсаторы дополнительно снабжают присоединительными деталями на фланцах.

П-образные изделия хороши тем, что они не нуждаются в контроле в период эксплуатации. Это их отличает от изделий сальникового типа, для обслуживания которых нужны специальные камеры ответвлений. Однако для обустройства П-образных компенсаторов требуется некоторое пространство, а в плотно застроенном городе оно находится не всегда.

У рассматриваемых компенсаторов, разумеется, есть не только достоинства, но и недостатки. Самый очевидный из них такой – для изготовления компенсаторов дополнительно расходуются трубы, а они стоят денег. Кроме того, установка данных компенсаторов ведёт к тому, что увеличивается общее сопротивление движению жидкости-теплоносителя. Плюс ко всему такие компенсаторы отличают значительные размеры, и потребность в специальных опорах.

Свойства и применение патрубков

Компенсационные патрубки из полипропилена ПП необходимы для компенсирования строительных допусков, упрощения монтажно-сборочных работ. Рекомендуется использовать внизу стояков в технических помещениях. Наличие патрубка позволяет избегать деформацию и разрушения трубопроводов, дает возможность удалить поврежденные элементы сети без её разбора.

Благодаря раструбной конструкции, патрубки просто устанавливаются. Они комплектуются уплотнительным резиновым кольцом, которое обеспечивает высокую герметичность и надежность соединения. Дополнительные качества: устойчивость к коррозии, агрессивным средам. Может нормально функционировать, как при высоких, так и при низких температурах.

Патрубок ПП компенсационный Ду 110 мм канализационная ПВХ внутренняя однараструбная надвижная ПП D 110 мм для внутренней канализации

Фасонная часть для соединения канализационных ПВХ труб и фасонных частей не имеющих раструбных соединений. Упорный борт в конструкции муфты обеспечивает правильную установку труб и фасонных частей. Фасонные части из ПВХ обеспечивают плотное герметичное соединение канализационных труб. Раструбы имеют высококачественное резиновое уплотнение, устойчивое к агрессивным средам
.

Патрубок компенсационный для внутренней канализации — серый полипропиленовый канализационный фитинг. Он предназначен для проведения ремонта сети внутридомовой канализации как в жилых, так и в нежилых зданиях и помещениях.

Патрубок канализационный компенсационный имеет длительный срок службы (не менее пятидесяти лет). Стандартные диаметры данного фитинга совпадают со стандартными диаметрами серых канализационных труб и составляют 5 и 11 сантиметров.

Часто в процессе укладки или ремонта внутренней канализационной сети возникает проблемная ситуация. Состоит она в том, что трубопровод при температурных перепадах линейно расширяется и сужается. Что делать в этом случае? Тогда можно использовать канализационный компенсатор 110 мм. О том, что он представляет собой, расскажет этот материал.

По сути, компенсатор является фитингом. А именно элементом, служащим для нивелирования линейных удлинений канализационной сети при ее эксплуатации.

Материалы изготовления

Для производства труб канализации изготовители традиционно применяют:

• металл: сталь и чугун;
• формованный железобетон;
• асбестоцемент;
• керамику.

Еще несколько лет назад сантехники предпочитали работать с трубами из металла. Однако этот материал обладает несколькими недостатками:

• он очень тяжелый;
• установка металлического трубопровода сложная и трудоемкая;
• стальная канализация ржавеет, а чугунная быстро зарастает отложениями.

Поэтому с началом производства полимерных труб строители все больше отдают предпочтение именно им. Существует три вида пластиковой продукции, в том числе и канализационных компенсаторов:

• полипропиленовые изделия;
• полиэтиленовые аналоги;
• поливинилхлоридные компенсаторы.

Сфера применения, сечение и конструктивные особенности

Все материалы, используемые для обустройства канализации, обладают своими параметрами линейных деформаций. Поэтому пластиковый компенсатор пригоден не для всех трубопроводов. Эффективность и востребованность данного фитинга увеличивается, если сточная сеть замуровывается в полах либо стенах.

Компенсатор монтируется на канализационную трубу в нижней части стояков, расположенной в технических, подсобных, подвальных помещениях. Он придает нужный наклон горизонтальным участкам при унификации сточных веток из разных материалов.

Фитинг позволяет компенсировать деформации и выход из строя сети вследствие ее линейного температурного сужения/расширения.

Нередко компенсаторы применяются для ремонта внутренних канализационных систем. Они дают возможность менять вышедшие из строя участки трубопровода без его полного демонтажа.

Часто установка фитинга необходима при ремонте санузла либо уборной. В этом случае он используется, если высотные перепады пола требуют поднять либо опустить крестовину стояка для создания оптимального угла сброса в него нечистот.

Компенсационный патрубок из полиэтилена и полипропилена представляет собой прямолинейный отрезок трубы. С одной стороны он оснащен соединительным раструбом на 110 мм. В нем расположен кольцевой уплотнитель из резины.

Поливинилхлоридные изделия могут быть гофрированными, что улучшает их компенсационные характеристики. Есть также изделия изогнутой конфигурации, они предназначены для монтажа или ремонта поворотных участков канализационных сетей.

Как выбрать полипропиленовые трубы для отопления диаметры и сортамент

При планировке полипропиленового отопления основной критерий выбора труб — это их диаметр. Выбор труб по этому параметру оправдан потому, что каждый диаметр рассчитан на определенное давление в системе и её назначение. Рассмотрим, какие именно вариации существуют:

• до 16 мм. Мелкие диаметры PPR-труб – хороший выбор для создания системы теплых полов. Отсутствие гибкости у полипропилена несколько затрудняет подключение отопления пола, но для исправления этого недостатка можно использовать переходники.
• 20-25 мм. Этот вид изделий из полипропилена оптимален для отопления частного дома или сети в квартире. Простая система монтируется с помощью труб диаметром 20 мм, для стояков понадобятся трубы 25 мм.
• 25-32 мм. Применяются тогда, когда требуется подключение центрального отопления в многоквартирных домах.
• от 200 мм. Используются такие полипропиленовые трубы для отопления мест массового скопления людей: больниц, гостиниц, зданий университетов и школ, крупных магазинов.

Еще одним пунктом в сортаменте труб из полипропилена для отопления будет их маркировка. Она имеет вид PN**, где ** — это технические характеристики давления, которое данные изделия выдерживают:

• PN10. Допускается давление силой в 1 МПа, постоянная температура воды не должна превышать 45 градусов при условии эксплуатации в системе теплого пола и 20 градусов для систем подачи горячей воды. Самый недорогой из видов полипропилена для отопления, каковой лучше всё же не применять для основной системы в квартире или обогрева частного дома. Такие трубы выпускаются только с тонкой стенкой (1,9-10 мм);
• PN16. Переносят давление до 1,6 МПа, подъем температуры допускается до 60 градусов. При резких температурных скачках срок службы таких PPR-труб может быть сведен к минимуму. Можно ли ставить такие полипропиленовые трубы на отопление – решать вам, но для перестраховки лучше обратить свой выбор на более прочные модели. Толщина их стенки начинается от 3,4 мм;
• PN20. Универсальный вариант: выдерживают рабочее давление силой 2 МПа, температуру нагрева теплоносителя – 80 градусов. Данную разновидность лучше выбрать для горячего водоснабжения при условии толщины стенки в диапазоне 16-18,5 мм;
• PN25. Наиболее эффективные полипропиленовые трубы для отопления с прекрасными техническими характеристиками. Они выдерживают давление, достигающее 2,5 МПа, и выпускаются только с армированием.

Диаметр труб — важный критерий выбора при планировке системы отопления

Как рассчитать нужный размер

Размеры компенсатора для полипропиленовых труб можно рассчитать, опираясь на пример. Для примера взята заготовка, которая имеет размер 90 мм.

Она будет расширяться на 4,2 см и сжиматься на 2,1 см. Учет проводится для самого большого увеличения, ΔL/2 = 21 мм.

Нужно провести горизонтальную прямую от вертикального сечения до пересекания с градиентной прямой 9 см заготовки. Затем необходимо опустить перпендикуляр из места пересекания на горизонтально размещенную шкалу.

Рассчитывать расстояние между компенсаторами во время прокладки полипропиленовых труб рекомендуют с запасом.

При этом нужно рассчитывать, что это расстояние нужно подбирать исходя из того, что армированное изделие расширяется на 1мм на каждый погонный метр, а не армированное на 3 мм.

Точные значения удлинения для каждого изделия зависят от перепадов температуры, объема и марки, а также от изготовителя. Их необходимо уточнять на сайтах изготовителей.

П — образные элементы

В местах, где такого достичь нельзя, ставят П-образные элементы. Они бывают трех вариантов, которые различимы между собою соотношением плечевой длины и прямых вставок.

П-образный компенсатор полипропиленовых труб точно так, как аналоги другого типа, нуждается в расчете размеров, нужных для компенсирования термоизменения магистрали.

Для точных определений можно использовать предложенные онлайн формы. По ним очень удобно выполнять все расчеты.

Расчет п-образного компенсатора полипропиленовых труб производится с учетом таких рекомендаций:

• Наиболее высокий уровень напряжения в спинках советую брать в промежутке от 80 до 110 МПа.
• Оптимальное соотношение вылета элемента к внешнему объему заготовки следует брать следующее – Н/Dн = (10-40). При таком подсчете вылет элемента на 10 DN отвечает трубомагистрали DN 350. А вылет на 40 DN отвечает магистрали на DN 15.
• Оптимальный показатель ширины п-образного соединения к его вылету советуют брать в пределах L/Н= (1-1,5).
• Если для установки необходим вариант очень больших размеров, то его можно заменить двумя менее габаритными конструкциями.
• При расчете теплового увеличения магистрали температуру носителя тепла учитывают самую высокую, а окружения — самую низкую.

Выполняя расчеты п-образного вида, необходимо взять во внимание такие параметры:

1. Труба наполнена жидкостью или парообразным веществом.
2. Из какого материала изготовлена труба (металл, пластик).
3. Самая высокая температура среды не больше 200 градусов по Цельсию.
4. Сетевое давление не должно быть больше 16 бар.
5. Конструкция стоит на горизонтальной магистрали.
6. Соединение отличается симметрией, и его плечи одинаковой величины.
7. Недвижимые опоры должны быть очень жесткими.
8. Магистраль не подвергается воздействию ветра и иным нагрузочным влияниям.
9. Сопротивление силового трения движимых опор при деформации не берется в учет.
10. Отводы гладкие.

Ставить п-образные механизмы рекомендуют на прямых протяженных зонах.

Отсутствие п-образных приспособлений на жестко укрепленной магистрали с разными температурами среды приводит возникновению напряжений, которые приводят к деформации и разрушают трубопровод.

Механизм Козлова

Компенсаторы для полипропилена. Почему мы выбираем сильфонный компенсатор Козлова.

Этот механизм предназначается для нивелирования теплового увеличения армированных и не армированных ПП трубопрокатных материалов в горячем водопроводе и системе отопления.

Работает конструкция Козлова точно так, как остальные аналогичные приспособления. Но, при этом оно имеет некоторые конструктивные отличия.

Некоторые технические показатели данного механизма:

• Способность компенсирования на сжимание полипропиленового изделия 2 см для объема на 2,5 см и 2,5 см на объем 3,2.
• Уровень рабочего давления – 16 атм.
• Уровень самой высокой рабочей температуры – 100 градусов.

Установка на стояках

Перед установкой данных деталей на пластиковых стояках, и прямолинейных участках магистрали нужно обработать техузлы асбестовой тканью. Так конструкция будет защищена от попадания брызг из металла.

Между двумя неподвижными крепежными элементами разрешают ставить только один технический узел.

Ставя данное приспособление на стояк или прямолинейный участок, нужно проверять совпадение скрепляемых элементов. Нарезной вариант устройства на полипропиленовых системах не гарантирует высокую прочность, поэтому рекомендуется проведения сварных работ.

Также большим спросом пользуется такое приспособление, как «американка». Этот разъемный фитинг с одной стороны имеет металлическую резьбу, а с другой — основание из полипропилена.

Монтаж П-образных компенсаторов

Место для П-образных компенсаторов обычно выбирается с правой стороны теплопровода (если смотреть от источника тепла к конечному пункту). Если же справа нет необходимого пространства, то возможно (но лишь в качестве исключения) устроить вылет для компенсатора слева, не меняя в целом расчётные габариты. При таком решении с внешней стороны будет находиться обратный трубопровод, и размеры его окажутся чуть больше тех, что требовались согласно предварительным вычислениям.

Пуск теплоносителя всегда создаёт в трубах из металлов значительное напряжение. Чтобы справиться с ним, П-образный компенсатор в процессе монтажа следует растянуть по максимуму – это увеличит его эффективность. Растяжку делают после установки и фиксации опор с обеих сторон от компенсатора. Трубопровод при растяжке в зонах его приваривания к опорам должен оставаться строго неподвижным. П-образные компенсаторы сегодня растягивают при помощи талей, домкратов и прочих подобных приспособлений. Величину предварительной растяжки компенсирующего элемента (или величину его сжатия) следует обязательно указать в паспорте на теплотрассу и проектных документах.

Если планируется расположение П-образных элементов группами на нескольких трубопроводах, идущих параллельно, то растяжку заменяют такой процедурой, как натяжка труб в «холодном» состоянии. Подобный вариант предполагает и особый порядок проведения монтажных процедур. В данном случае компенсатор прежде всего следует установить на опоры и сварить стыки.

Но при этом в одном из стыков должен остаться зазор, который будет соответствовать заданной растяжке П-компенсатора. Для того, чтобы избежать снижения компенсационной способности изделия и предотвратить перекосы, для натяжения следует воспользоваться стыком, который будет находиться от оси симметрии компенсатора на расстоянии от 20 до 40 трубных диаметров.
