8 советов по выбору компенсатора для полипропиленовых (ппр) труб

Особенности монтажа линзовых компенсационных устройств

При монтаже линзовых компенсаторов необходимо отслеживать расположение дренажных устройств, это могут быть штуцеры или краны. Кроме того, направляющий стакан должен быть установлен по оси движения перемещаемой рабочей среды.

Линзовые компенсационные устройства целесообразно устанавливать в трубах, узлах или блоках до того, как их установят в предусмотренное конструкторской документацией положение. При транспортировке, хранении готового с линзового компенсационного устройства необходимо обеспечить сохранность изделия. Для этого используют специальные приспособления их называют жесткость. После монтажа готового изделия их надо удалить.

Во время сборки трубопроводов, расположенных в вертикальной плоскости, монтажники должны приварить скобы, устанавливаемые параллельно компенсатору и срезаемые по окончании работ.

Перед монтажом линзовые компенсационные устройства должны быть растянуты на половину их способности выбирать температурную деформацию.

Эти изделия могут быть растянуты и во время монтажа, по окончании сварочных работ или сборки на фланцах. Кроме того, должны быть смонтированы все стационарные опоры, подвесные устройства и пр.

В таком случае растяжку компенсаторов выполняют путем его притягивания к ближайшему, специально подготовленному стыку.

Сжатие изделия проводят после того как оно окончательно связано с трубопроводом, до того, пока оно не закреплено на стационарных опорах. Для манипуляций с компенсационным устройством используют приспособление, в состав которого входят — два хомута и удлиненные шпильки.

При установке в трубопроводной системе нескольких компенсаторов проектировщики обязаны предусмотреть наличие стационарных опор, располагаемых за устанавливаемым изделием. Такой подход позволяет предупредить прогиб трубопроводной линии, находящейся в нагруженном состоянии. Такой подход обеспечит равномерную деформацию всех, смонтированных на этом участке компенсационных изделий. Все дело в том, у каждого линзового компенсатора собственные параметры жесткости.

У линзовых, их иногда называют волнистыми, компенсаторов перед монтажом необходимо проверить строительную длину, затем выставляют зазор, который должен соответствует предварительному нагружению (растяжке).

Что это такое?

Когда изменяется температура жидкости в пластиковом трубопроводе, происходит процесс линейной деформации. Из-за этого могут возникать провисания, которые со временем приведут к образованию трещин. Чтобы компенсировать расширение полипропилена, возникающее при скачках температуры или давления, нужно устанавливать специальный компенсатор ПП.

Компенсатор — простая деталь, которая имеет высокий показатель гибкости. Визуально он напоминает петлю, но существуют изделия похожие на отрезок гофры. Часто в комплекте с такими деталями поставляются фитинги для их монтажа на трубопровод.

Расчет компенсаторов для полипропиленовых труб

также должен включать показатель линейного удлинения отрезка коммуникаций при тепловом воздействии. Все расстояния, с учетом масштаба и всех значений, должны быть обозначены в схеме – для наглядности.

Требования по установке компенсирующих узлов таковы:

1. Начиная сварку, все технические узлы специалисты рекомендуют закрывать асбестовой тканью, чтобы защитить полипропилен от металлических искр.
2. Монтаж компенсаторов производят на прямых участках системы водопровода.
3. Компенсатор, до того, как устанавливать, необходимо тщательно обследовать – нет ли дефектов, поскольку бракованное изделие не обеспечит надежности работы трубопровода и его герметичности.
4. Технология фиксации компенсаторов для полипропиленовых труб отопления зависит от разновидности монтируемых узлов. И тот способ, который успешно использовался в других случаях, не всегда способен обеспечить прочность в другом конкретном случае. Сварка – наиболее надежный метод фиксации. У специалистов довольно популярен способ монтажа, получивший название «американка», где используется разъемный фитинг с металлической резьбой и основой из полипропилена.

Если предполагается установка пластикового компенсатора, то технология соединения его с деталями трубопровода ничем не отличается от монтажа самих труб

Для качественной сварки потребуется специальный паяльник необходимой мощности

Важно торец компенсатора, входящий в полипропиленовую трубу, хорошо зачистить от заусениц и неровностей. Паяльник (сварочный аппарат для пайки полипропилена) включается в сеть и нагревается до температуры около 260°C

После этого индикатор паяльника гаснет, что подтверждает его готовность к процессу сварки.

Подготовленный торец компенсатора и сама труба для врезки узла нагревается специальным сварочным аппаратом с насадками, которые должны соответствовать размеру трубы. Разогретые торцы должны оплавиться, после чего их быстро соединяют, чтобы полимер схватился и застыл после состыковки. В это время потребуется жестко фиксировать концы трубопровода и компенсатор для труб. Нельзя вращать, поправлять или смещать расплавленные торцы, иначе шов утратит герметичность. Для сочленения комбинированного типа, где используются мягкие компенсаторы для металлического трубопровода, применяется и наплавление, и резьбовая состыковка.

При отсутствии воды в системе снимают вентили, трубы предварительно прочищают специальным тросом, чтобы накопившийся внутри осадок не мешал процессу фиксации. После подготовки труб производится соединение комбинированного типа. При этом гибкий узел приваривают к фланцу для посадки на трубопровод. Металлические части соединяют резьбовым способом.

При тщательной подготовке к монтажу и грамотной фиксации гарантировано герметичное сочленение трубы и полипропиленового компенсатора. Он будет гасить водные завихрения, смягчать линейное и тепловое расширение в системе отопления или подачи горячей воды.

https://youtube.com/watch?v=V5ddzKCX_bw

Зачем нужен?

При установке систем трубопровода наверное может появиться законный вопрос: для чего необходим компенсатор полипропиленовых трубо-проводов?

Полипропиленовый компенсатор представлен в виде специализированной конструкции типа соединения. Часто она содержит форму петли.

Назначение полипропиленового компенсатора состоит в обеспечении компенсации на линейное расширение трубопровода. Устройство предохраняет излишнее влияние на внутренние стены трубопровода подобных факторов, как высокая температура и излишнее давление.

Аналогичным образом установка компенсаторов на полимерные трубы обеспечивает хорошую стабилизацию всей водоносной магистрали.

Не обращая внимания на достаточно низкую цену и относительную простоту конструкции, это устройство значительно продлевает срок эксплуатации трубо-проводов.

Компенсатор, за счёт простоты собственного устройства, дает возможность сделать монтирование на почти что любой прямой участок трубо-проводов. Он обеспечивает высокую уровень надежности всей системы.

Конструкционной особенности

Петлеобразный компенсатор для полипропиленовых трубо-проводов часто делается с использованием статического полипропилена.

Современные изделия изготавливаются с учетом специализированного способа инжекционной прессовки. Очень часто эта деталь реализуется в 2-ух цветовых палитрах – белой и серой.

Полипропиленовый компенсатор, за счёт простоты собственной конструкции и относительно небольшому весу, очень легко подвергается процессу установки на систему подачи воды.

Соединение Пластиковых труб

Для правильной установки такого изделия не потребуется использования особенных инструментов или уплотнителей.

Тепловые компенсаторы для труб ПП широко используются во всех типах трубо-проводов.

Монтируя такое изделие, вы, таким образом, существенно делаете больше ее надёжность и защиту от разрывов.

Тем более это касается тех мест, где есть стыки и узловые соединения. Часто компенсатор для полипропилена устанавливают посередине трубы. Это может быть участок, разместившийся между 2-мя зафиксированными опорами.

Более того, компенсаторы хорошо оберегают провод труб от чрезмерного растяжения или внезапного смещения.

Это может случиться при резком повышении температуры среды работы в середине трубы, либо при появлении гидроудара.

Устройство очень широко используется для целого ряда систем. Это:

• системы и магистрали для холодного водообеспечения;
• системы, обеспечивающие снабжение горячей водой, где расширение неминуемо;
• системы отопления.

Сильфонный компенсатор активно используется для смягчения лишнего линейного увеличения системы.

Он хорошо исполняет собственную ограничительную функцию при случаях неразрешенного сокращения труб, сделанных из полипропилена.

Устройство устанавливается на магистралях строений, имеющих разнородное назначение. Это могут быть:

• Загородные и многоквартирные дома для жилья;
• Коммерческие и административные сооружения;
• Все разновидности помещений на производстве.

Линзовые компенсаторы.

Компенсаторы этого типа бывают прямоугольные и круглые, и все они предназначены для компенсации расширения круглых и прямоугольных труб при нагревании. Это могут быть трубопроводы вода-пар, газопроводы, воздухопроводы, трубопроводы для тепловых электростанций и других многочисленных предприятий. Компенсатор линзовый может правильно функционировать в условиях неагрессивных или малоагрессивных сред, которые могут попасть под правило «Пара и горячей воды». Линзовые компенсаторы также подразделяются на несколько классов: одно- и двухлинзовые, а также трехлинзовые и четырехлинзовые.

Все эти многочисленные компенсаторы (гибкие вставки) наша компания с радостью предоставит вниманию наших покупателей, которые разделяют наше мнение о том, что на надежности и безопасности экономить выйдет себе дороже.

С какими средами могут работать компенсаторы?

При выборе оборудования учитывается специфика транспортируемого продукта. Она определяет материал, используемый при изготовлении сильфона и соединительных элементов.

Выделяют три типа компенсаторов.

• Для транспортировки газа и агрессивных сред. Устройства, устойчивые к высоким температурам, кислотам и щелочам. Они используются на профильных предприятиях, не подвержены окислению и структурной деградации. При производстве сильфонов задействуются стали INCOLOY 825 и ХН46МДТГСЮ.
• Для транспортировки пара. Компенсаторы изготавливаются из сплава 12Х18Н10Т, легированного хромом, никелем и титаном. Изделия устойчивы к температурной деформации, имеют значительный ресурс.
• Для транспортировки нефтепродуктов и морской воды. Коррозионностойкая продукция, производимая из стали 12Х18Н10Т и ХН46МДТГСЮ.

Для сетей, транспортирующих выхлопные газы, предусмотрены особые компенсаторы. Они изготавливаются из стали AISI 32, востребованы при эксплуатации техники, оснащенной ДВС.

Расчеты для компенсаторов

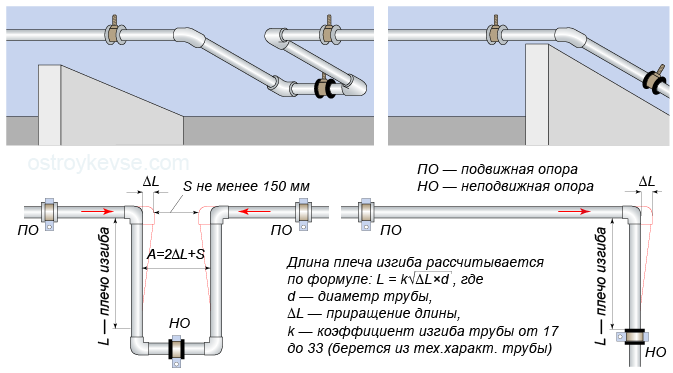

Отсутствие стандартов ГОСТ на П-образные устройства иногда существенно усложняют задачу планирования проекта, поэтому необходим предварительный расчет п-образного компенсатора. Прежде всего, необходимо отталкиваться от нужд проекта. Учитываются размеры трубопровода, его диаметр, максимальное давление и величина предполагаемого смещения.

При расчете параметров следует учитывать следующие ограничения и условия:

• в качестве материала для трубопровода используется сталь;
• компенсаторы рассчитаны как на водную, так и на газообразную среду;
• максимальное давление носителя не превышает 1,6 атмосфер;
• компенсатор должен иметь правильную форму в виде буквы «П»;
• монтируется только на горизонтальных участках;
• исключено воздействие ветра.

Следует понимать, что приведенные параметры считаются идеальными. В реальных же условиях удается соблюдать всего лишь пару пунктов. Когда речь заходит о температуре среды, необходимо ее значение взять по максимуму, а температуру окружающего воздуха принять минимальной.

Что это такое?

Когда изменяется температура жидкости в пластиковом трубопроводе, происходит процесс линейной деформации. Из-за этого могут возникать провисания, которые со временем приведут к образованию трещин. Чтобы компенсировать расширение полипропилена, возникающее при скачках температуры или давления, нужно устанавливать специальный компенсатор ПП.

Компенсатор — простая деталь, которая имеет высокий показатель гибкости. Визуально он напоминает петлю, но существуют изделия похожие на отрезок гофры. Часто в комплекте с такими деталями поставляются фитинги для их монтажа на трубопровод.

Сферы применения водопроводных компенсаторов

Температурные компенсаторы для трубопроводов – еще один способ улучшить функционирование и увеличить срок эксплуатации коммуникаций. Это гибкий фрагмент соединительной конструкции в виде завернутой петли, выполненный из отрезка полипропиленовой трубы.
Компенсаторы для полипропиленовых труб – простое дополнение к системе горячего водопровода или труб отопления. Устройство компенсирует термическое расширение при резком температурном скачке внутри трубы. При резком увеличении давления теплоносителя внутри трубопровода этот устройство также забирает на себя и часть нагрузки.

Некоторые разновидности компенсаторов выпускаются в готовом виде. Самодельная деталь обходится намного дешевле, но потребуется некоторое время и знание технологии, чтобы смонтировать простейшую конструкцию подобного типа. Стабилизирующие работу полипропиленового трубопровода компенсаторы могут применяться:

• в магистрали подачи воды;
• в системе отопления;
• в устройстве канализации.

В компенсации теплового и линейного расширения нуждаются не только частные дома, но и производственные постройки или административные здания. Как правило, такое петлевидное устройство монтируют в середине трубопровода – в промежутке между неподвижными участками прямой трубы для отопления.

Простейший компенсатор — это небольшая петля из пластиковых труб

Использование этой детали гарантирует:

• увеличение сроков эксплуатации труб;
• гашение вихревых потоков;
• стабилизацию рабочего давления водопровода;
• герметичность системы при резко возросшей нагрузке;
• минимизацию линейного расширения трубопровода с горячей водой.

Наличие компенсатора – гарантия стабильной работы магистрали для подачи жидкой среды любого типа. Благодаря петлевидной форме, гибкий полипропиленовый компенсатор монтируется и на горизонтальной, и на вертикальной части трубопровода.

Для чего нужен компенсатор

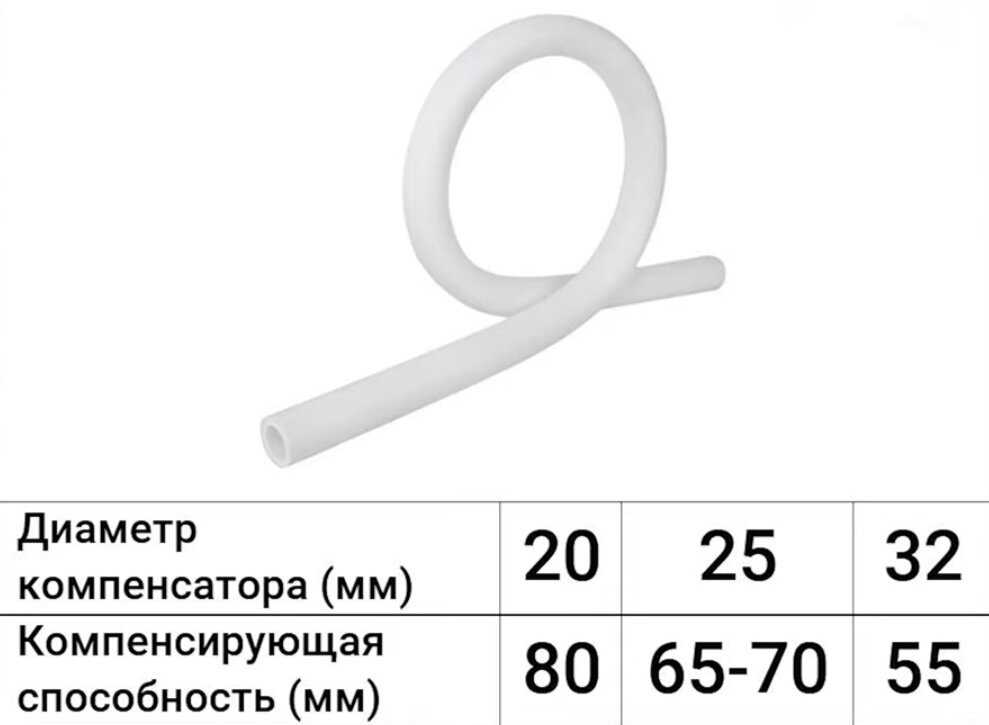

Компенсатор — полипропиленовый элемент для соединения труб. Это согнутый несколькими способами отрезок трубы, который позволяет осуществить сборку трубопроводов любых конфигураций. Выпускаются Г- и П-образные детали, компенсаторы в виде петли и змейки. В комплекте иногда идут фитинги для монтажа. Производится из статического полипропилена путем инжекционной прессовки.

Он нужен, чтобы трубы в коммуникациях не деформировались, и служит для компенсации расширения при температурных перепадах.

Полипропилен имеет свойство расширяться, когда на него воздействуют высокие температуры или давление. Задача компенсатора — не допустить расширения и провисания труб. Он принимает на себя деформационную нагрузку, препятствует провисанию труб и нарушению герметичности сетей. Это происходит благодаря его конструкции и амортизационным свойствам материала.

Разновидности сильфонных компенсаторов

Существует множество типов сильфонных компенсаторов, используемых для монтажа на трубопроводах в зависимости от стабилизируемой нагрузки. Их классифицируют по следующим параметрам:

• Величине рабочего давления среды.
• Условному диаметру прохода среды.
• Температурным режимам.
• Транспортируемому веществу.

Характер рабочей среды напрямую зависит от материала изготовления сильфонных компенсаторов. Они выпускаются из нержавеющей или молибденсодержащей стали высокого качества.

Осевой

Такие изделия устанавливаются на прямых участках трубопровода между статичными опорами. Они применяются для стабилизации осевых деформаций и монтируются сварным способом.

Наиболее распространенные ошибки при монтаже сильфонных осевых компенсаторов:

• Некорректная установка из-за неверного прочтения инструкции, несоблюдения требований к монтажу.
• Использование компенсатора при несоосном расположении двух труб друг перед другом.
• Загрязнение межгофрового пространства.
• Применение некачественного материала для направляющих опор, из-за чего образуется просадка почвы, способная привести к осевым сдвигам трубы.
• Использование компенсирующего устройства в трубопроводе с высокохлоридной средой, способной повредить оболочку сильфона.

Если внимательно отнестись к выбору осевого компенсатора и провести правильный монтаж изделия, он прослужит длительное время без замены на новый.

Установка фланцевого компенсатора на трубе

Фланцевый

Фланцевые компенсаторы — наиболее распространенный тип изделий, применяемый для стыковки труб с помощью фланцев. Они позволяют создать разъемное соединение и стабилизировать нагрузки в осевом направлении.

Компенсаторы этого типа отличаются высокой термоустойчивостью, надежностью и сопротивляемостью к статическим и динамическим нагрузкам. Применяются в трубопроводных системах, транспортирующих среду с температурой до 250С.

Угловой

Угловые сильфонные компенсаторы устанавливаются на поворотах трубопроводов. Могут иметь разный угол и помогают скомпенсировать усилия среды, возникающие на повороте трубы. Они оснащаются особым шарнирным элементом, определяющим характер перемещения устройства.

Угловые изделия способны передвигаться лишь в одной плоскости (без осевых изгибов). Шарнирная конструкция защищает сильфон от скручивания.

Карданный

Карданные сильфонные компенсаторы могут перемещаться в любой плоскости, благодаря наличию двух шарнирных элементов. Это позволяет им также перемещаться в осевом направлении.

Сдвиговый

Сдвиговые осевые компенсаторы устанавливаются в тех местах, где возможно появление усилия, способного привести к взаимному сдвигу отдельных частей трубопровода. Самое частое место монтажа — на входе трубопроводной системы в сооружение. При таком расположении компенсатор защищает коммуникации от деформации и возможных аварий.

Также эти устройства используются для стабилизации монтажных ошибок при прокладке трубопровода. Они имеют в своей конструкции два сильфона, из-за чего их также называют двухсекционными компенсаторами.

Существует специальный стартовый сильфонный компенсатор, обладающий защитным кожухом из двух частей, но считающийся осевой моделью устройства.

Расстановка сильфонных компенсаторов на трубопроводе

Для малогабаритных сетей достаточно одного компенсатора. Устройство размещается в начале магистрали, фиксируется посредством сварки, фланцев либо муфт.

Монтаж нескольких компенсаторов оправдан при значительной протяженности сети или наличии ответвлений. Магистраль делится на участки, за каждым из которых закрепляется отдельный модуль. Длина участка соответствует компенсирующей способности устройства.

Рекомендации по позиционированию изделий:

• оборудование размещается на расстоянии 2 Ду от неподвижной опоры;
• при расположении устройства между скользящими или неподвижными опорами монтажное расстояние составляет 4 Ду;
• при работе с участками, имеющими врезки и несоостности, используются дополнительные опоры, устанавливаемые на расстоянии 16 Ду от компенсатора.

Корректное расположение компенсирующих элементов обеспечит долгую работу магистрали, снизит расходы на сервисное обслуживание.

Места вероятного размещения устройств:

• после опор от прогибов;
• после тепловых опор;
• после промежуточных опор;
• между скользящими или неподвижными опорами.

При установке гильзованных компенсаторов учитывается направление движения среды. Соответствующие отметки присутствуют на корпусе устройств.

Классификация компенсаторов

Устройства для борьбы с деформациями подразделяются на два вида: естественные и конструкции из упругих материалов. В первом используются амортизационные свойства труб. Компенсаторы этого типа могут быть:

1. Г-образными – устанавливаются на поворотах.
2. П-образными – используются для трубопроводов с температурой более 50 ⁰C. Перед установкой рекомендуется растянуть, чтобы увеличить пределы компенсации.
3. Z-образными – применяются для присоединения отводов.
4. Кольцевыми – благодаря форме обладают повышенными компенсационными свойствами.

К высокотехнологическому классу относятся:

1. Сильфонные компенсаторы, защищающие от теплового расширения, вибраций, гидроударов. Выпускаются поворотные, сдвиговые, осевые, универсальные разновидности.
2. Линзовые – предназначены для работы на горячих и холодных трубопроводах, системах вентиляции.
3. Сальниковые – используются для теплосетей с частыми изменениями температуры. Могут работать в одно- и двухстороннем режиме, если оснащены подвижным стаканом.

Мир инженера

Приветствую Вас, дорогие и уважаемые читатели сайта «world-engineer.ru». Итак, мы продолжаем наш цикл лекций и начнем углублять свои знания в теме “ Трубопроводы, арматура, оборудование для тепловых сетей”. Так как тема очень обширная, то мне пришлось разбить ее на 4 статьи. В этой статье №3 поговорим про компенсаторы предназначены для восприятия температурного расширения трубопровода и разгрузки трубопровода от напряжения.

Если в трубопроводе отсутствуют компенсаторы, то при увеличении температуры теплоносителя трубопровод начинает расширяться и тем самым увеличивает свою длину и объем. Это обстоятельство приводит к возникновению значительного разрушения напряжения на стенках трубопровода и в конечном итоге приводит к деформации трубопроводов.

Компенсаторы по принципу действия разделяются на 2 группы:

— осевые компенсаторы;

— радиальные компенсаторы.

Осевые компенсаторы предназначены для восприятия температурного расширения на прямолинейном участке трубопровода.

К осевым компенсатором относятся:

1. Компенсатор сальниковый односторонний и компенсатор сальниковый двухсторонний.

Сальниковый компенсатор представляет собой двойной стальной корпус, между стенками которого находится набивка из асбеста, пропитанная графитом – сальниковая набивка. Набивка сальниковая АП-31 по ГОСТ 5152-84 Набивки сальниковые — самая часто-используемая сальниковая набивка. Всевозможные виды сальниковой набивки и области ее применения с техническими характеристики можно посмотреть в ГОСТ 5152-84. Сальниковые компенсаторы устанавливаются в трубопроводах и при изменении температуры теплоносителя принимают на себя тепловое расширение. Такие компенсаторы выдерживают давление теплоносителя до 16- 25 атм. и температуру до 300 0С. Компенсирующая способность сальникового компенсатора составляет от 250 до 600 мм. Недостатки сальникового компенсатора — это быстрый износ сальниковой набивки и ее частая смена.

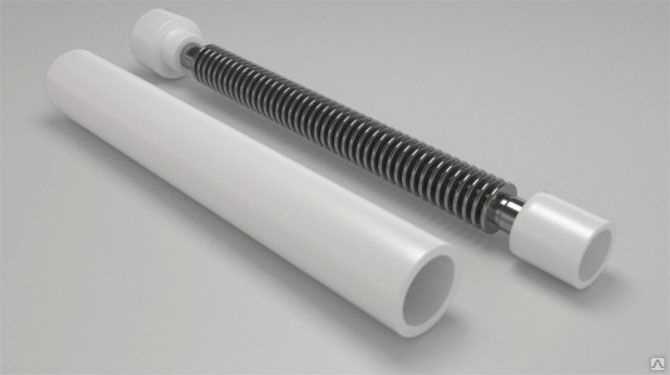

1. Сильфонный компенсатор (волнистые компенсаторы) представляет собой стальной секционный волнистый трубопровод, который устанавливают в трубопроводах. При изменении температуры теплоносителя тепловое расширение компенсируется сжатием сильфонных компенсаторов. Сильфонный компенсатор для стальных труб выдерживает давление от 10 до 20 атм. и температуру до 200 0С. Компенсирующая способность сильфонного компенсатора составляет от 25-100 мм.

При радиальной компенсации температурное расширение и деформации воспринимаются изгибами специальных гнутых компенсаторов или естественными поворотами трубопровода на участках тепловой сети – это так называемая естественная компенсация.

Преимущества естественной компенсации:

а) простота устройств;

б) отсутствие необходимости в надзоре и уходе за устройством;

в) разгруженность опор трубопровода от напряжений.

При радиальной компенсации специальные гнутые компенсаторы могут устанавливаться на участках тепловых сетей любой конфигурации. Из радиальной компенсации наибольшее распространение получили:

1. П-образные компенсаторы с гнутыми или сварными отводами.
2. С-образные компенсаторы с гнутыми или сварными отводами.
3. Л-образные компенсаторы с гнутыми или сварными отводами.

Основным документом по компенсаторам считается: РД 3-ВЭП Руководящий документ по применению осевых сильфонных компенсаторов (СК) по техническим условиям ИЯНШ.300260.029ТУ, сильфонных компенсирующих устройств (СКУ) по техническим условиям ИЯНШ.300260.033ТУ, стартовых сильфонных компенсаторов (ССК) по техническим условиям ИЯНШ.300260.035ТУ, сильфонных компенсирующих устройств для стальных трубопроводов с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке по техническим условиям ИЯНШ.300260.043ТУ предприятия ОАО «НПП «Компенсатор» при проектировании, строительстве и эксплуатации тепловых сетей.

На принципиальных и развернутых схемах тепловых сетей компенсаторы отображаются как показано на рисунке.

Правила выбора

Выбор компенсатора для трубопровода любого назначения строится на анализе конкретных характеристик моделей разных видов. Базовые параметры (отправные точки поиска) – давление в системе, диапазон температур, расход рабочей среды, материал труб. Кроме этого, перед принятием решения стоит учитывать следующее:

• самый длительный жизненный цикл – у сальниковых вариантов, это одна из причин, которые сделали сальниковые устройства популярными для капремонтов сложных систем и ремонта сетей теплоснабжения;
• между гладкостью зеркала и сроком службы набивки есть прямая связь (у моделей с более гладким зеркалом срок службы набивки больше);
• в сетях, где велика вероятность небольших повреждений оборудования, не стоит использовать многослойные компенсаторы (при минимальных деформациях они теряют герметичность камер/каналов);
• одно из уязвимых мест конструкции – гофра, она легко повреждается при погрузках/выгрузках и транспортировках, потому перед приемкой ее целостность надо проверять.

Как грамотно выбрать компенсатор?

Модель	Резьба	DN, мм	PN, Бар	D,мм	осевое перемещение, мм	длина, L мм	вес, кг	Осевая жесткость, кг/мм	Эфф. Площадь (см2)
КСО Plast 15-16-50	1/2″	15	16	32,0	50 (-45;+5)	285	1,50	148,75	6,40
КСО Plast 20-16-50	3/4″	20	16	38,0	50 (-45;+5)	285	1,70	88,56	7,21
КСО Plast 25-16-50	1″	25	16	48,0	50 (-45;+5)	285	2,30	106,45	12,10
КСО Plast 32-16-50	1 1/4″	32	16	57,0	50 (-45;+5)	285	2,80	68,72	16,11
КСО Plast 40-16-50	1 1/2″	40	16	57,0	50 (-45;+5)	285	3,00	72,51	16,80
КСО Plast 50-16-50	2″	50	16	70,0	50 (-45;+5)	285	3,90	63,12	24,30

Таблица моделей и технических характеристик компенсаторов для труб

При выборе компенсатора для полипропиленовых труб, как уже отмечалось, нужно учитывать диаметр – элементы должны совпадать. В большинстве случаев диаметр таких изделий колеблется в пределах 2-4 сантиметров. Но если речь идет о доме/квартире, то больше всего подойдут компенсаторы с диаметром в 2 сантиметра.

Таблица: Технические характеристики Компенсатор полипропиленовый FV Plast Ф 32 мм

Производитель	FV Plast
Наименование	обводное колено и компенсатор
Диаметр	32 mm
Резьба	—
Толщина стенки	—
Рабочее давление	20 Атм
Армирование	—
Рабочая температура воды, °C	до 80°C
Кратковременное повышение, °C	90 °C
Допустимое давление при Т=10°C	36 бар
Допустимое давл. при Т=max°C	8 бар
Тип соединения	сварка
Расчетный срок службы	25-50 лет
Длина отрезка	—
Цвет	серый
Страна-производитель	Чехия

Что же касается конкретных фирм-производителей, то таковых на отечественном рынке немало, есть среди них и компании с мировым именем. Столь большое количество объясняется тем, что полипропиленовые трубопроводы, равно как и любые другие, нуждаются в качественном оборудовании.

Одним из самых известных производителей является компания Kayse из Турции. А популярна она в первую очередь из-за огромного ассортимента своей продукции. Все модели из этого ассортимента присутствуют сегодня на отечественном рынке. Не менее значимым изготовителем является фирма Kompencator PPHV, которая уже много лет известна во многих странах высоким качеством производимой продукции, которая применяется во многих промышленных сферах.

Компенсаторы на трубопроводах из полипропилена

Композитные материалы и пластики все более активно входят в жизнь в части использования их на трубопроводах

Хотя коэффициент линейного теплового расширения пластиков заметно ниже, чем у металла, компенсировать тепловые деформации не менее важно. Вибрационные нагрузки для трубопроводов из таких материалов также крайне нежелательны

Предохраняющее устройство, имеющее вид петли для трубопроводов из полипропилена представляется крайне простой конструкцией, что позволяет легко монтировать в отопительную сеть. Такие изделия широко применяются по назначению для трубопроводов всех видов.

Применяя такие предохранители, исключают негативное влияние гидроударов, а также резкого повышения температуры (системы отопления). Таким образом, их можно рассматривать как предохранительные устройства, обеспечивающие целостность системы отопления или горячего водоснабжения.

Монтаж: расчеты и требования

У полипропиленовых труб с алюминиевым армированием коэффициент теплового расширения равен 3×10⁻⁵ 1/°С, а у обычных – 15×10⁻⁵ 1/°С. Из этого следует, что изменение температуры на 10 ⁰C увеличивает длину в первом случае на 0,3, а во втором – на 1,5 мм. Зная протяженность трубы и пределы изменения ее температуры, несложно подсчитать, на сколько она удлинится.

Предположим, система отопления монтируется при температуре 20 ⁰C, нагреваться она будет до 100 ⁰C. Получившаяся разница в 80 ⁰C заставит каждый метр армированных труб увеличиться на 0,3×8=2,4 мм, а обычных – на 1,5×8=12 мм. Если их длина 10 м, общий прирост составит 2,4×10=24 мм и 12×10=120 мм.

Для коммуникаций, предназначенных работать в условиях сильного нагрева, следует выбирать трубы с минимальным линейным расширением. Подойдут варианты, армированные алюминием или этиленвиниловым спиртом. Для подачи холодной воды можно использовать обычные полипропиленовые трубы, поскольку величина изменения температуры невелика. Максимальный перепад составляет 20 ⁰C в холодное время года, если они проходят по неотапливаемому подвалу.

Теплые полы монтируются в стяжках при 16-20 ⁰C, максимальная температура нагрева санитарными нормами допускается до 55 ⁰C. При такой разнице допустимо использование обычных труб. Несмотря на то что тепловое расширение изделий в стяжках и под штукатуркой гасится окружающим материалом, армированные варианты более надежны. Лучше подстраховаться, чтобы потом не долбить пол и стены.

Коммуникации, прокладываемые под штукатуркой, должны закрываться кожухами из вспененного полиуретана или полиэтилена. Этот метод называется «труба в трубе». Его применение снижает потери тепла на нагрев стен, а эластичность кожуха позволяет изделиям расширяться, разгружая тем самым внутреннее напряжение.

Полипропиленовые коммуникации крепятся к стенам на жестких и подвижных опорах. Первые не позволяют изделиям удлиняться при тепловом расширении. Они используются для разбивки водопровода на компенсационные участки. Для защиты стояка от проседания его жестко крепят под тройниками, у отводов и муфт, соединяющих трубы. На середине, между неподвижными креплениями, устанавливаются компенсаторы.

Второй вид крепежа не препятствует удлинению изделий при температурном расширении. С его помощью можно смонтировать коммуникацию, избежав проседания стояка. Поскольку при таком способе ничто не мешает движению труб, установка компенсаторов необязательна.

Прокладывая коммуникации в шахте или канале, необходимо предусматривать компенсацию температурного сдвига на ответвлениях. Ее можно осуществить путем добавления плеча изгиба, если расположить коммуникацию дальше от стены. Увеличение отверстия до размеров, достаточных для свободного перемещения отвода, или установка Г-образного компенсатора также решают проблему. Точки жесткого крепления стояка в шахте и канале должны располагаться на расстоянии не больше 3 метров между ними. На прямых участках коммуникаций из неармированных труб длиной более 10 м компенсаторы обязательно устанавливаются на стояках и отводах.
