Кран маевского на батарее

Особенности эксплуатации

Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность.  Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского  сверху отделан пластиковым кожухом, который делает кран современным.

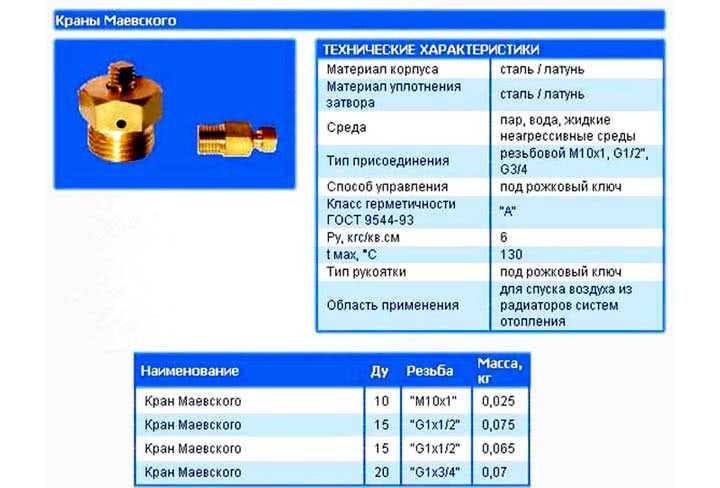

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Ду — диаметр условного прохода.

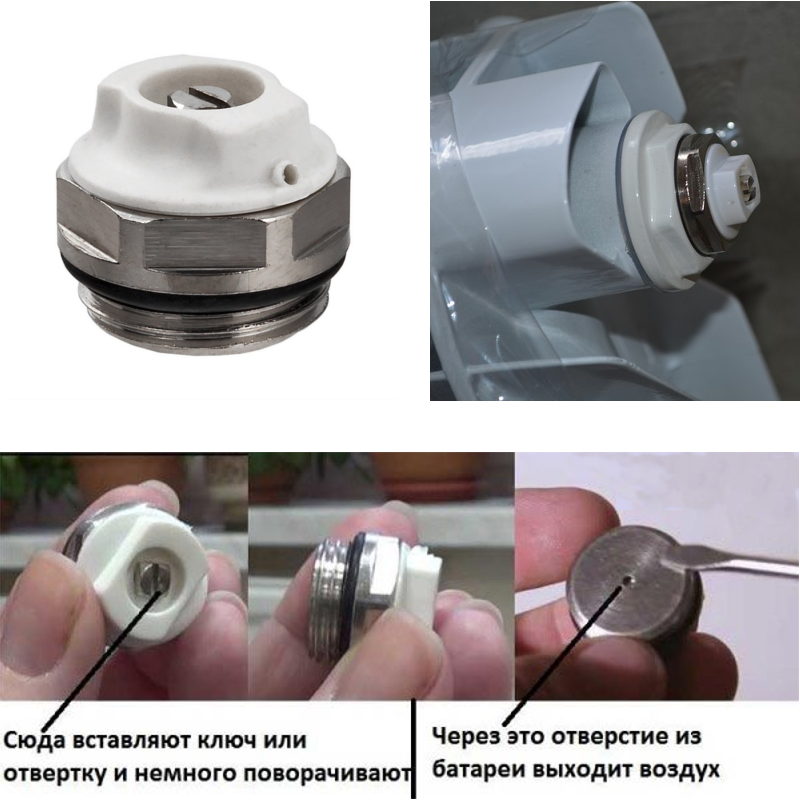

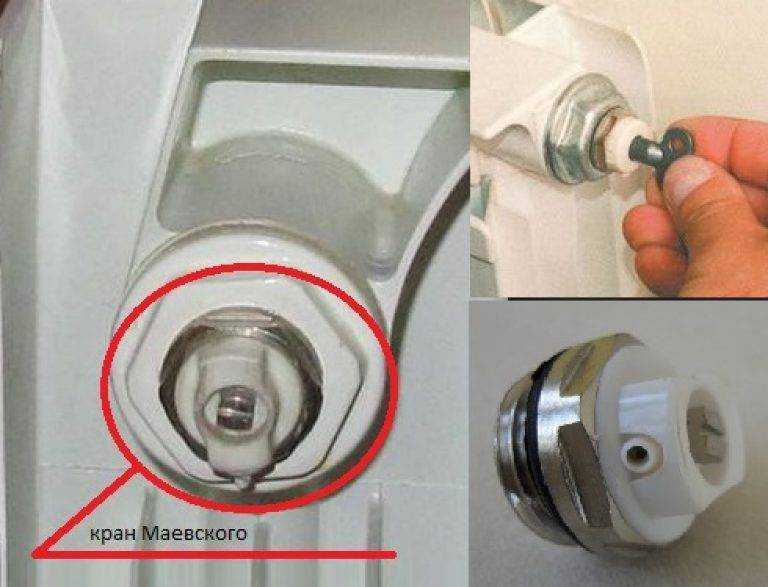

Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

• Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
• Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
• Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

• В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
• Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
• Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
• Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.

В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.

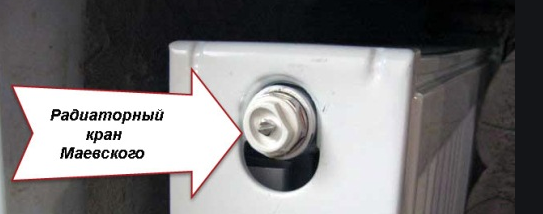

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

1. полностью отсоединить радиатор от отопительного контура;
2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
5. закрепить радиатор на прежнем месте;
6. подсоединить подающую и обратную магистраль;
7. отвернуть конусный винт крана Маевского на 2 – 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

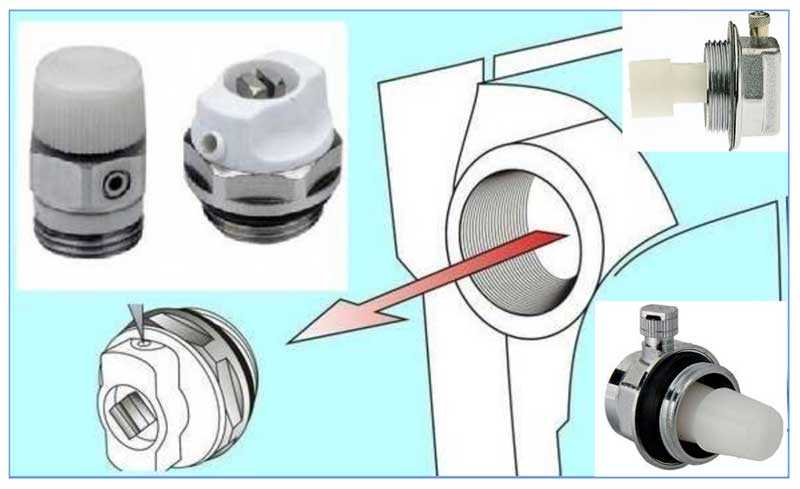

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
3. в свободный патрубок тройника установить кран Маевского;
4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

О назначении и преимуществах

Безусловно, для обслуживания и профилактики отопительных систем используются и другие устройства, в частности это могут быть шаровые вентили, но благодаря несомненным преимуществам, кран Маевского будут пользоваться еще много лет. Среди достоинств этого приспособления следует выделить:

• простоту конструкции;
• возможность установки даже в труднодоступных местах;
• надежность в работе;
• долговечность;
• привлекательный внешний вид;
• невысокую стоимость.

В тех ситуациях, когда в многоквартирном доме, вместо того чтобы использовать кран Маевского применяются автоматические воздухоотводы, возникает риск их засорения ввиду того, что используется некачественный теплоноситель, или вода. Зачастую это становится причиной того, что приспособление для отвода воздуха попросту не срабатывает в необходимый момент и горячая вода может затопить те квартиры, которые находятся на нижних этажах.

Благодаря использованию крана Маевского подобный риск отсутствует, и удаление лишнего воздуха из отопительной системы оказывается несложным и безопасным. Достаточно просто повернуть винт и независимо от того, то ли это отдельный стояк, то ли полностью система отопления многоквартирного дома, лишний воздух из них будет удален

Установка крана Маевского

Те, кто предпочитает пользоваться подобными приспособлениями, имеют возможность значительно сэкономить на расходах за отопление, ведь из-за присутствия воздуха радиаторы нагреваются неравномерно и не полностью. Кран Маевского устанавливается в основном в тех домах, которые имеют централизованное отопление, при использовании автономной подачи тепла, лучше применять автоматические воздухоотводчики.

Особенности конструкции крана Маевского

Конструкция, которую имеет радиаторный игольчатый воздушный клапан, достаточно проста и состоит из:

1. Корпуса с боковым отверстием, предназначенным для сброса воздуха.
2. Винта, имеющего коническую форму.

Для того чтобы изделие функционировало эффективно и удерживало горячую воду, которая находится в радиаторах, необходимо обеспечить плотное прилегание всех элементов друг к другу.

Кроме того, условия эксплуатации и постоянный контакт с водой предъявляют особые требования к материалу, из которого делается кран Маевского. В подавляющем большинстве случаев это латунь, которая отличается высокими антикоррозийными характеристиками, долговечностью и прочностью. Встречаются и стальные изделия, но они не обладают высокой долговечностью.

В зависимости от типа конструкции краны могут открываться рукой, с помощью отвертки, или ключа ICMA. Для открытия крана необходимо повернуть его против часовой стрелки, при этом не следует откручивать слишком сильно, воздух начнет выходить практически сразу. После того, как воздух будет стравлен, пойдет вода и кран нужно плотно закрутить.

Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность.  Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского  сверху отделан пластиковым кожухом, который делает кран современным.

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Ду — диаметр условного прохода.

Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

• Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
• Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
• Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

• В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
• Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
• Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
• Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.

В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.

Как установить кран Маевского

Установка крана выполняется непременно в верхней части радиаторного устройства со стороны, противоположной поступлению теплоносителя, так как именно в этом месте собирается воздух. Следует учитывать особенности каждой системы. Если в доме смонтирована вертикальная отопительная система, то краны Маевского устанавливаются на радиаторах верхнего этажа. Кроме того, воздухоотводчики устанавливаются на все приборы отопления, которые подводятся к стояку ниже верхней оси подключения.

При использовании горизонтальной системы краны монтируются на все без исключения отопительные приборы, на которых возможно их подключение.

Во многих ванных комнатах имеются полотенцесушители, которые нагреваются благодаря циркулирующему внутри них теплоносителю. На таких приборах устанавливается кран Маевского для полотенцесушителя. Монтаж имеет некоторые особенности. Если полотенцесушитель имеет нижнее подключение, то для него уже предусмотрено место для вкручивания крана. А вот для модели, имеющие боковое подключение, необходимо дорабатывать. В подводящую трубу врезается тройник, в который вкручивается кран. Отверстие для выхода воздуха должно быть направлено в сторону от стены. Некоторые модели полотенцесушителей желательно оборудовать даже двумя воздухоотводчиками.Если установка крана Маевского осуществляется на напольный радиатор, расположенный горизонтально и параллельно поверхности пола, то его размещают в верхней части самой высокой точки радиатора. Регулировочный винт направляется вверх.

Порядок установки крана на радиатор

1. Перед началом установки крана необходимо слить из системы воду.

2. Выкрутить заглушку, находящуюся в верхней части радиатора.

3. Вкрутить на место заглушки кран. В стандартной комплектации крана предусмотрена резиновая прокладка, обеспечивающая герметичность его установки. Для более надежной герметизации рекомендуется накрутить на резьбу крана ФУМ-ленту или промасленные льняные волокна.

Если производится установка крана на старую чугунную батарею, не имеющую отверстия, то выполняется следующая доработка. В чугунной заглушке просверливается отверстие, имеющее немного меньший диаметр, чем у крановой резьбы. Производится нарезка резьбы внутри чугунной заглушки. После этого выполняется примерка и вкручивание крана-воздухоотводчика.

Виды автоматических воздухоотводчиков и их установка

Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливаются специализированные или угловые модификации. Они вкручиваются в коллектор радиатора (если позволяет диаметр) или устанавливаются через переходник.

Вне зависимости от вида устанавливать устройство нужно так, чтобы выпускное отверстие (колпачок) было направлено вверх. Есть два способа монтажа:

• вкрутить напрямую в резьбу соответствующего размера;
• сначала поставить отсечной клапан, а потом в него закрутить воздухоотодчик.

  Отсечной клапан — маленькое устройство. Но он дает возможность снимать воздухоотводчик на работающей системе

Отсечной клапан имеет внутри подпружиненную прокладку, которая в отпущенном состоянии перекрывает теплоноситель. При установке воздухоотводчика клапан отдавливается вниз, открывая доступ к системе. Это нехитрое устройство очень желательно ставить в системах централизованного отопления. Оно позволяет без останова и слива системы снимать воздухоотводчики. А снимать их придется для чистки. В общих системах теплоноситель имеет много примесей, которые оседают и забивают золотник и подпирающий его механизм. Если грязи набирается много, через выпускное отверстие начинает проходить теплоноситель. Это означает, что пришла пора разбирать его и чистить. Вот тут и выручает отсечной клапан. С ним вы просто выкручиваете устройство для отвода воздуха, пружина освобождается и запирает отверстие прокладкой.

При установке автоматического воздухоотводчика есть несколько правил:

• Использовать обычный гаечный ключ. Разводной ключ использовать нельзя: сложно контролировать прилагаемое усилие.
• Держаться за шестигранник, расположенный под цилиндром. За корпус держаться нельзя: можно сломать.

  Еще один тип автоматического клапана для отвода воздуха

Немного о ценах. Она имеет значительный разброс и зависит от производителя, диаметра подключения (полудюймовые примерно на 10-15% дороже), а также от использованного материала. Самые дешевые модели стоят около 5$, самые дорогие — 15$. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. К примеру, автоматический воздухоотводчик Danfoss ДУ 15 можете купить и за 7,63$, и за 11,5$. Но, конечно нужно внимательно смотреть, чтобы не купить подделку. Особенно опасно это с известными фирмами: Danfoss (Данфос), Wind (Винд) или Valtec (Валтэк).

Приведем также цены на запорные клапана. Разброс тоже есть, но не столь существенный: от 1,1$ до 1.8$.

Особенности эксплуатации кранов

При правильном использовании приспособления вся отопительная система будет работать правильно, нежелательные последствия сведутся к минимуму.

Служат краны долгое время. Проблемной стороной эксплуатации является то, что они часто забиваются. Тогда проводится прочистка оборудования. Используют для этого иглу.

Проблемное место можно обнаружить самостоятельно в домашних условиях без привлечения специалиста. Метод достаточно простой, и потребуется лишь листок бумаги. Клапан оставляют открытым на выход воздуха. В руки берут лист бумаги, и на расстоянии 1 см проводят по всем местам, где есть соединения и вдоль труб, радиаторов. В зоне, где отсутствует герметизация, бумага прилипнет.

WD-40 поможет открыть кран, который долго не эксплуатировался

Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.

Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.

Кран Маевского – устройство, виды, критерии выбора

В классическом виде кран Маевского состоит из следующих частей:

1. Стойкого к коррозии латунного корпуса с наружной резьбой.
2. Расположенного внутри игольчатого конусовидного клапана.
3. Регулировочного наружного винта или специального ключа.

Ручной кран Маевского для спуска воздуха из радиатораИсточник dretun.ru

Дополнительно устройство оснащается уплотнительным монтажным кольцом и пластиковым кожухом. Принцип работы крана Маевского сводится к следующему простому действию – чтобы спустить воздух из батареи отопления, нужно провернуть запорный механизм ключом или вентилем.

Различаются 3 модификации воздухоотводчика рассматриваемого типа:

Ручной.

Простейший вариант запорного механизма. Управляется исключительно вручную. Для открывания клапана применяются различные приспособления:

1. Входящий в комплектацию ключ.
2. Отвертка.
3. Винт.

При выборе устройства необходимо правильно расшифровать маркировку. В ней указывается важная для процедуры монтажа информация – диаметр, шаг и длина резьбы.

Автоматический.

Конструкция автоматической версии несколько отличается от ручной в следующих деталях:

1. Латуниевый корпус имеет цилиндрическую вытянутую форму.
2. Поплавковый клапан, автоматически выпускающий воздух при переполнении внутреннего резервуара.
3. Затворник для выпуска газа.

Воздухоотводчик для автоматического стравливания воздушных пробок из отопительных радиаторовИсточник teremonline.ru

Автоматический кран Маевского – это такое самостравливающее приспособление на батарее отопления, которое работает без вмешательства человека. Однако при этом характеризуется чрезмерной чувствительностью к чистоте теплоносителя. Поэтому в системах, где с этим не очень хорошо, быстро засоряется и выходит из строя.

С внутренним предохранителем.

Данная разновидность оснащена клапаном контроля давления. При достижении его значения критической величины происходит стравливание теплоносителя.

Благодаря этому удается избежать непредвиденной порчи оборудования вследствие внезапного гидроудара. Это особенно актуально, когда конфигурация отопительного контура включает металлопластиковые и пропиленовые элементы.

Критерии выбора

Для того чтобы правильно подобрать модель воздухоотводчика для конкретной системы отопления, необходимо учесть следующий ряд критериев:

Для домов с централизованным обогревом лучше применять ручные, легко прочищаемые модели. Так как магистральный теплоноситель всегда несет в себе загрязняющие примеси.

При хорошем качестве теплоносителя допускается устанавливать автоматический воздухоотводчикИсточник datchikidoma.ru

• Если жилище оснащено автоматическим отоплением, и чистота теплоносителя поддерживается на должном уровне, лучше установить автоматическую модель.
• Для обслуживания труднодоступных мест контура удобнее использовать автоматический воздухоотводчик.
• Когда спустить воздух из батареи отопления в нише вручную затруднительно, лучше подойдет автоматический кран Маевского, либо вариант с точно подобранным ключом.
