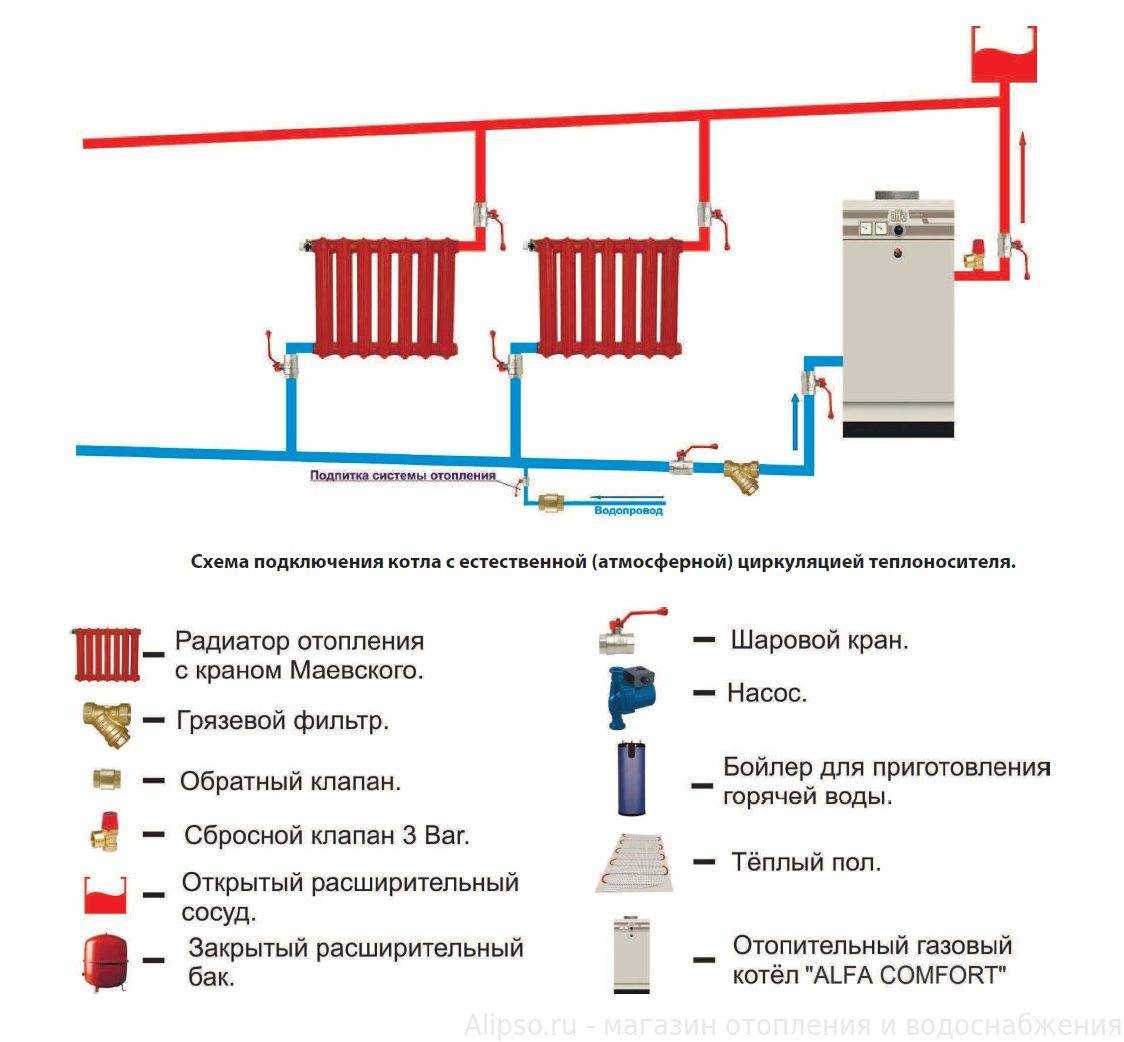

Схема отопления частного дома с газовым котлом, настенным и напольным, система отопления

Требования к обустройству и эксплуатации

Для обеспечения нормальной циркуляции монтаж котла выполняется в самом низком месте магистрали, а расширительного бачка – в наивысшей точке.
Оптимальное место для размещения расширительного бачка – чердачное помещение. В холодное период года емкость и подающий стояк в пределах неотапливаемого чердака надо утеплять.
Прокладка магистрали выполняется с минимальным числом поворотов, соединительных и фасонных деталей.
В гравитационной отопительной системе вода циркулирует медленно (0,1-0,3 м/с), поэтому и нагрев должен происходить постепенно. Нельзя допускать кипения – это ускоряет износ радиаторов и труб.
Если зимой отопительная система не используется, то жидкость необходимо слить – эта мера сохранит целыми трубы, радиаторы и котел.
Уровень теплоносителя в расширительном баке необходимо контролировать и периодически восполнять. В противном случае в магистрали возникнуть воздушные пробки, снижающие эффективность работы радиаторов.
Вода – оптимальный теплоноситель. Антифриз токсичен, его не рекомендуется использовать в системах, имеющих свободный контакт с атмосферой. Его использование целесообразно, если нет возможности сливать теплоноситель в неотапливаемый период.

Особое внимание уделяется расчету сечения и уклону трубопровода. Нормы проектирования регламентированы СНиП за номером 2.04.01-85. В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза

Уклон горизонтальных участков системы, равный 2 — 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя

В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза. Уклон горизонтальных участков системы, равный 2 — 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя.

Несоблюдение уклона при устройстве систем с естественным перемещением теплоносителя приводит к завоздушиванию труб и недостаточному прогреву радиаторов, отдаленных от котла. В результате теплоэффективнось снижается

Одноконтурное или двухконтурное: какое отопление лучше?

Как уже отмечалось выше, преимуществом одноконтурной установки отопления являются простота монтажа, снижение затрат на комплектующие системы, особенно если рассматривать вариант с естественной циркуляцией, который к тому же позволяет экономить электроэнергию. Такой вариант доступен для установки системы в загородных коттеджах в самых отдаленных населенных пунктах страны, где возможны перебои с подачей электроэнергии.

К числу недостатков одноконтурного отопления можно отнести неравномерное распределение тепла по помещениям, в том, который находится ближе всего к котлу, температура всегда будет выше, поскольку, проходя по магистрали, теплоноситель теряет свои температурные показатели.

В случае с двухконтурным отоплением теплоноситель распространяется по всем радиаторам равномерно. При этом система включает не одну, а две магистрали. По одной трубе теплоноситель идет на вход в радиаторы, по другой уже остывший теплоноситель – на выход. Затраты на установку значительно выше, чем в случае одноконтурного отопления, монтаж производить сложнее.

В обоих случаях используется котел, который может работать на жидком или на твердом топливе. Вид топлива выбирают с учетом себестоимости (например, газ относится к наиболее экономичным вариантам), безопасности, доступности в любое время года.

Вне зависимости от выбора системы, специалисты рекомендуют установить циркуляционный насос, что позволит обеспечить наиболее равномерное распределение тепла в помещениях. Чаще всего предпочтение в современных автономных установках отдают системам с мембранными баками. Такие варианты считаются наиболее эффективными, безопасными.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Где устанавливается расширительный бак

Выбор места для расширительного бака зависит как от вида отопительного контура, так и от функций самой ёмкости. Располагают резервуар так, чтобы он эффективно компенсировал расширение жидкости.

Возможна даже установка нескольких ёмкостей, это касается частных домов, для стабилизации работы сети.

Кроме компенсации расширения из-за повышения температуры (как в закрытых, так и в открытых отопительных контурах), расширители также дополняют штатные расширительные баки газовых котлов и принимают излишнюю жидкость в сети.

В открытых отопительных системах, где происходит непосредственный контакт теплоносителя с воздухом, бак устанавливают в самой высокой точке отопительного контура дома. При этом объём ёмкости должен составлять не менее 10% от жидкости. Чаще всего, подобные сооружения самотёчные с большим объёмом циркулирующей жидкости, поэтому удобнее разместить их на чердаке.

Если нет такой возможности, некоторые монтируют баки под потолком, недалеко от напольного газового котла. Это удобно, так как более лёгкий доступ к резервуару даёт возможность постоянно контролировать его функциональность, но такое устройство имеет и негативную сторону, так как портит интерьер комнаты.

Что касается систем закрытого типа — место расширительной ёмкости совершенно не играет роли. Чаще резервуары устанавливают в котельной, или другом помещении, где находятся остальные элементы отопления. В небольших домах, где пространство ограничено, баки монтируют прямо на кухнях, рядом с котлом.

6 Обогрев с принудительной циркуляцией за 8 шагов

Установка насоса в систему отопления будет оправдана и при одноконтурной разводке. Однако максимальную эффективность системе с принудительной циркуляцией обеспечит только двухтрубная разводка, обустраиваемая по таким правилам:

1. Котел можно установить на пол или повесить на стену в любом помещении, не отслеживая высоту размещения отопительного прибора.
2. Затем от напорного и обратного патрубков котла на уровень пола спускают 2 трубы, используя либо муфты, либо угловые фитинги.
3. К торцам этих труб монтируют 2 горизонтальные линии – напорную и обратную. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи.
4. На этой стадии нужно развесить батареи, не обращая внимания на высоту расположения патрубков относительно соседнего радиатора. Вход и выход из батареи можно расположить на одной высоте или на разной, на эффективность отопления этот факт не повлияет.
5. Затем врезаем в напорную и обратную ветвь по тройнику, расположив их под входом и выходом каждой батареи. После этого соединяем тройник напорной трубы с входом в батарею, а фитинг на обратке – с выходом. Причем эту операцию придется проделать со всеми батареями. По аналогичной схеме в системе монтируем и отводы для подключения теплого пола.
6. На этой стадии устанавливаем расширительный бак. Для этого в участок напорной трубы между котлом и первой батарей врезаем тройник, отвод которого соединяем вертикальной трубой с входом в расширительный бак.
7. Затем следует заняться монтажом циркуляционного насоса. Для этого в обратную линию между первой батарей и котлом монтируем вентиль и 2 тройника, собирая байпас для насоса. Затем от тройников отводим 2 Г-образных отрезка, между торцами которых и монтируем насос.
8. В финале обустраиваем отвод для залива воды в систему. Для этого нужно врезать еще один тройник между насосом и котлом, подключив к его отводу шланг от водопровода.

Четко следуя простым шагам, возможно самостоятельно с первого раза получить рабочую систему

Действуя по этому плану, можно собрать двухтрубную разводку в доме любой площади. Ведь конструкция подобной системы не зависит от количества батарей – принцип монтажа идентичен и для двух, и для 20 радиаторов.

Выбор мембранного расширителя

Какую разновидность выбрать (открытого или закрытого типа)

Есть два типа расширительных баков: мембранные (закрытые) и открытые баки.

Рассмотрим отличия и определимся с рациональным выбором.

Расширительный бак с мембраной (закрытый)

При установке этого оборудования требуется манометр, ниппель и предохранительный клапан.

Чтобы избежать вскипания воды, располагайте бак ближе к котлу на обратке. Тщательно закрепите бак. Вес устройства в процессе эксплуатации может меняться в большую сторону.

Открытый расширительный бак

Устанавливают такой бак на самом высоком уровне установки. Часто пользуются чердаком. Бак снабжен переливной трубой для сброса излишков теплоносителя. В случае утечки воды из системы вода из бака автоматически позволяет восстановить прежний объем. Расширитель оборудуют циркуляционной трубой, чтобы исключить замерзание теплоносителя.

Открытые баки используют редко из-за недостатков:

массивная конструкция;
создаются благоприятные условия для процесса коррозии;
нельзя использовать при высоком давлении.

Как определить необходимый объем расширительного бака

Основная характеристика при выборе и установке расширительного мембранного бака – объем. Рассмотрим разные методы, которые используют для определения этого показателя.

Способ 1

Объем бака должен составлять 10% от объема воды используемой в качестве теплоносителя. Метод основан на том, что коэффициент расширения у воды при температуре 100 градусов не переходит границу 0,08. Неточность состоит в том, что не берется в расчет давление в отопительной системе.

Способ 2

Относится к достаточно точным и рекомендуется при выборе расширительного мембранного бака. Формула для расчета:

V = C*Bt / (1 – (Pmin /Pmax))/ Кзап.

Где:

V – количество жидкости в системе;

Bt – коэффициент, учитывающий расширение воды при изменении температуры;

P min – исходное значение давления;

P max – разрешенное давление. Используется при расчете предохранительного клапана;

Кзап. – коэффициент наполнения бака водой. Отражает максимальный объем теплоносителя, который может поместиться в бачке. Для расчета используют таблицу:

Образец расчета:

Количество воды в установке 800 литров;

Bt для воды с температурой 85 градусов составляет 0,034;

Исходное давление – 1,5;

Предельное давление – 5.0;

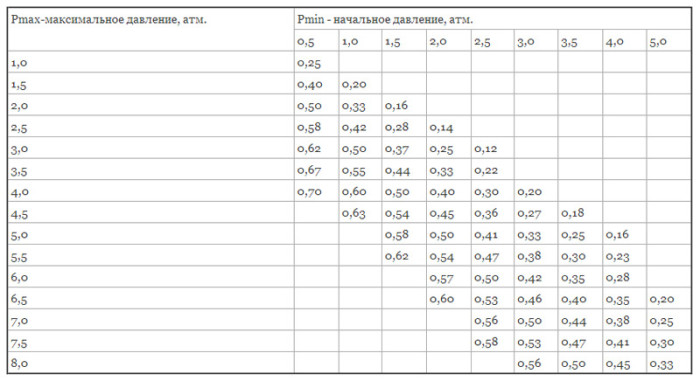

Величину коэффициента заполнения находим по таблице – 0.58

Объем бака: 0,034*800/ (1 — 1,5/5,0)/0,58 = 67 литров.

Полученный результат умножают на коэффициент резерва равный 1,25.

Полный объем: 67*1,25 = 83,75 л.

Выбираем бак, который по объему близок этому значению.

Допускается пользоваться таблицами. В качестве теплоносителя – вода.

В расчете принимают во внимание все узлы гидросистемы. Параметры берутся из документации по проектированию систем теплоснабжения объекта. Если такая возможность отсутствует, воспользуйтесь следующим способом определения необходимого объема

Если такая возможность отсутствует, воспользуйтесь следующим способом определения необходимого объема

Читайте еще: Схемы подключения гидроаккумулятора для систем водоснабжения: особенности подсоединения гидробака

Способ 3

Расчет приблизительный, основанный на связи мощности отопительной системы с объемом воды – теплоносителя установки. Один кВт соответствует 15 литрам воды, циркулирующей по трубопроводам установки. Что касается Bt –коэффициента расширения, то он находится по специальным таблицам с учетом состава жидкости. Сейчас в систему вводят теплоноситель состоящий из смеси воды с гликолями. Это повышает эффективность теплоотдачи.

Показатель давления определяют в каждом узле тепловой установки. Допустимое давление принимается по самому большому значению. Именно на это давление настраивается предохранительный клапан.

Мембранные компенсационные баки снабжаются устройствами для контроля и регулирования давления. Для контроля используют манометры.

Как определить диаметр трубы, идущей к расширительному баку

Чтобы не загружать вас излишними формулами, посмотрите видео, где подробно рассказано о том, какие диаметры труб должны быть при установке мембранного расширительного бака в системе отопления:

Системы закрытого типа

Нужно сразу сказать, чтобы было понятно, что закрытая система отопления обязательно будет иметь в своем составе циркуляционный насос, поэтому они являются схемами с принудительной циркуляцией. А вот открытая система отопления имеет лишь расширительный бачок, который создает некоторое давление, поэтому они являются схемами с естественной циркуляцией.

Теперь перейдем непосредственно к конструкциям закрытого типа. Итак, закрытая система отопления, или автономная, является такой системой, в которой теплоноситель приводится в движение циркуляционным насосом, при этом исключено испарение теплоносителя, так как она является полностью герметичной, то есть контакт теплоносителя с окружающей средой исключен.

Что входит в состав конструкций закрытого типа

Как правило, конструкция включает в себя следующие составляющие элементы:

Котел для обогрева частного дома (работающий на твердом топливе или газовый);
Расширительный бачок мембранного типа;
Некоторое количество радиаторов;
Трубопровод;
Фасонные элементы (фитинги, запорная арматура, тройники и другие);
Фильтры;
Некоторые крепежные приспособления для труб, газового котла, батарей.

Устройство закрытой системы отопления

Надо сказать, что некоторые элементы могут не присутствовать, или же наоборот, встречаются такие, которых в данном списке нет. К примеру, может стоять манометр, а отсутствовать может фильтр или бачок.

Принцип функционирования

Не стоит лишний раз упоминать про общий принцип работы отопительной системы с принудительной циркуляцией. А вот про необходимость расширительного бачка сказать надо. Итак, вода, нагреваясь, становится немного больше в объеме. Данный излишек попадает в расширительный бачок. Он состоит из двух камер, которые разделены мембраной. Первая камера служит для накопления водяного резерва, то есть этого излишка воды. Вторая же камера служит для содержания азота под некоторым давлением.

В бачок вода попадает через клапан, который настроен на гидравлическое давление системы. То есть, как только оно превышается, так клапан открывается.

Становится понятным, что такой бачок служит для выравнивания давления в системе, то есть поддержания его на одном и том же уровне. Это происходит за счет того, что при попадании воды в бачок, объем его газовой камеры уменьшается, а давление в ней увеличивается.

Простая схема закрытой системы отопления

Обратно в систему вода возвращается циркуляционным насосом.

Некоторые конструктивные особенности

Система отопления загородного дома с принудительной циркуляцией водяного потока имеет свои особенности подключения отдельных элементов:

Насос и расширительный бачок лучше устанавливать в частном доме в одном помещении с газовым котлом или с котлом на твердом топливе. Это позволит сэкономить на трубах;
Бачок и насос врезаются в «обратную трубу». Это связано с тем, что работа насоса с холодной водой бережет его от перегрева, а значит, продлевает срок службы в частном доме;
Вся конструкция с принудительной циркуляцией – это уже особенность, которая отлично применяется и для очень больших производственных помещений, и для загородного домика, и для частного коттеджа.

Некоторые преимущества и недостатки

Система с принудительной циркуляцией имеет больше достоинств, нежели недостатков. И речь идет не только о частном доме, но и о больших производственных помещениях.

Действительно, открытая система отопления имеет ограничения на свои размеры и на размеры отапливаемого частного дома, а вот закрытые конструкции такого ограничения не имеют.

Система отопления дома закрытого типа

Кроме всего прочего, к положительным моментам можно отнести следующие качества схем с принудительной циркуляцией:

Благодаря наличию газового котла и высокой теплоотдаче, все схемы с принудительной циркуляцией водяного потока имеют высокий КПД;
Нет необходимости контроля водяного уровня, так как теплоноситель не испаряется;
Есть возможность подключения труб меньшего диаметра;
Срок службы газового котла выше, так как температура водяного потока на входе и выходе примерно одинакова;
Уменьшение коррозии радиаторов и других элементов, за счет герметичности подключения и их, и всех остальных элементов;
Есть возможность в качестве теплоносителя использовать не воду, а более стабильный антифриз.

К недостаткам можно отнести следующие моменты:

Энергозависимость. Действительно, для водяного отопления с насосом требуется постоянное снабжение электричеством. И даже если учесть, что котел на твердом топливе работает без электричества, то насос без него обойтись не может;
Система требует подключения водяного бака большого объема, а такие элементы стоят не малых средств.

Комплектация и принцип работы системы

В водяной системе отопления посредником при передаче тепловой энергии от котельной установки к радиаторам выступает жидкость. Циркуляция теплоносителя может выполняться на большие расстояния, обеспечивая нагрев домов и помещений разной площади. Это объясняет повсеместное внедрение водяного теплоснабжения.

Работоспособность системы отопления открытого типа возможна без использования насоса. Циркуляция теплоносителя основывается на принципах термодинамики. Движение воды по трубам происходит за счет разности в плотности горячей и холодной жидкости, а также благодаря уклону проложенных труб.

Галерея изображений
Фото из
В открытых отопительных контурах объем для расширения теплоносителя обеспечивает негерметичный бачок — стальная или полимерная емкость с крышкой и патрубком для слива излишков в канализацию

Открытые отопительные схемы напрямую сообщаются с атмосферой. Через бачок удаляется воздух, но и происходит испарение, из-за которого теплоноситель в системе требуется периодически пополнять

Расширительный бак для отопительной системы частного дома можно сделать из пластиковой канистры, старого металлического бидона и подобных подручных средств

В схемах соединения приборов соблюдены стандартные принципы. Есть двухтрубные и однотрубные варианты

В схемах отопления с двумя трубами теплоноситель подается в приборы одной трубой, а отводится другой. В однотрубных системах теплоноситель перетекает от одного радиатора к другому и возвращается в котел по одной магистральной трубе

Большинство открытых отопительных систем относится к разряду гравитационных. Однако есть варианты с использованием циркуляционного насоса, который подбирают с учетом нагрузки, превышающей стандарты закрытых схем

Преобладающий объем воздуха в открытых схемах выходит через бачок. Исключение — контуры с нижним подключением приборов, требующие установки воздухоотводчика на каждый радиатор

В открытых системах отопления используются все виды приборов, применяемых в сооружении отопительных систем. Правда рекомендованы к установке чугунные модели из-за способности долго сохранять тепло

Отличительная особенность системы

Специфика работы открытого контура

Варианты самодельных открытых бачков

Однотрубный способ соединения приборов

Двухтрубная система отопления

Циркуляционный насос в системе

Методы отвода воздуха из системы

Рекомендуемые типы приборов отопления

Незаменимый элемент системы – открытый расширительный бак, в который поступают излишки разогретого теплоносителя. Благодаря резервуару происходит автоматическая стабилизация давления жидкости. Емкость устанавливается над всеми компонентами системы.

Весь процесс функционирования «открытого теплоснабжения» условно делится на два этапа:

Подача. Разогретый теплоноситель движется от котла к радиаторам.
Обратка. Излишек теплой воды поступает в расширительный резервуар, остывает и возвращается в котел.

В однотрубных системах функцию подачи и обратки выполняет одна магистраль, в двухтрубных схемах подающая и обратная трубы независимы друг от друга.

Плотность теплой воды ниже плотности холодной, поэтому в системе образуется гидростатический напор. Под давлением горячая вода продвигается к радиаторам

Однотрубная схема считается самой простой и доступной для самостоятельного монтажа. Конструкция системы элементарна.

Базовая комплектация однотрубного теплоснабжения включает:

отопительный котел;
радиаторы;
расширительный бак;
трубы.

Некоторые отказываются от установки радиаторов и размещают по периметру дома трубу диаметром 8-10 см. Однако специалисты отмечают, что эффективность системы и удобство эксплуатации при таком решении снижается.

Схема гравитационной однотрубной системы открытого типа энергонезависима. Затраты на приобретение труб, арматуры и оборудование относительно невысоки. Возможна работа с котлами разных типов

Двухтрубный отопительный вариант сложнее в устройстве и дороже в исполнении. Однако расходы и сложность сооружения полностью компенсируются устранением стандартных недостатков однотрубных систем. Теплоноситель с равной температурой поставляется практически одновременно во все приборы, остывшая вода собирается обратной магистралью, а не перетекает в следующую батарею.

Для обслуживания каждого прибора в двухтрубном отопительном контуре устраиваются подающая и обратная магистраль, благодаря чему температура система поставляет теплоноситель равной температуры во все точки, а остывшую воду собирает и направляет к котлу обратка — независимая от подачи магистраль (+)

Выбор схемы открытого теплоснабжения

Установка котла в открытой отопительной системе

На первом этапе проектирования важно правильно подобрать схему открытой системы отопления с насосом. Она зависит от параметров дома, требуемого теплового режима работы теплоснабжения и финансовых возможностей

Рассмотрим основные параметры, которые напрямую будут влиять на выбор и дальнейший расчет открытой системы отопления:

Общая площадь отапливаемых помещений. Если эта характеристика меньше 60 м² — можно устанавливать гравитационную систему ;
Этажность дома и высота потолков. Для гравитационной системы обязательным условием является наличие разгонного стока. Без него может появиться воздух в открытой системе отопления и ухудшится циркуляция;
Расчетный тепловой режим работы. Для низкотемпературного применяется открытая система отопления с циркуляционным насосом. В противном случае небольшое расширение воды не создаст необходимую циркуляцию.

Только после тщательного анализа этих показателей, а также расчета тепловых потерь в доме можно решить — поставить отопление открытого типа с насосом или без него.

Лучше всего вычислять тепловые потери здания с помощью специализированных программ. Их демо-версии распространяются бесплатно.

Гравитационная отопительная система

Главным отличием гравитационной от остальных является полное отсутствие каких-либо механизмов для принудительного движения жидкости по трубам. Т.е. это процесс осуществляется только за счет температурного расширения горячей воды.

Для корректной работы теплоснабжения в обязательном порядке устанавливается разгонный стояк. Он монтируется непосредственно после котла и располагается вертикально. Его высота должна быть не менее 3,5 м. Если это условие не выполнить — то нагретая жидкость, идущая от котла для открытой системы отопления, не будет иметь достаточной скорости.

Помимо этого фактора необходимо учитывать такую специфику организации открытой системы отопления с естественной циркуляцией:

Обязательный уклон труб. Подающая магистраль от стояка должна быть наклонена в сторону отопительных приборов. Обратная – к котлу. Уровень наклона – 1 см на каждый метр;
Котел располагается в самой низкой точке схемы;
Для нормальной работы нужны расширительные баки открытого типа для систем отопления. Они также монтируются для схем с принудительной циркуляцией.

Устанавливать электрокотел для открытой системы отопления гравитационного типа не рекомендуется. Так же, как и газовый аналог. Это объясняется высокой вероятностью появления воздушных пробок, которые могут привести к перегреву теплообменника.

Для увеличения эффективности работы в открытой схеме отопления с естественной циркуляцией диаметр трубы разгонного стояка должен быть на 1 размер меньше, чем сечение основной магистрали.

Принудительная циркуляция в отоплении

Схема открытой системы с насосом

В последнее время владельцы частных домов и дач модернизируют отопительную систему, устанавливая всего лишь один компонент – насос. Он предназначен для улучшения циркуляции теплоносителя.

В целом обустройство открытой системы отопления с циркуляционным насосом ничем не отличается от вышеописанного

Важно правильно выбрать место установки насоса. Он монтируется на обратной трубе перед ее входом в котел отопления

Оптимальное расстояние должно составлять 1,5 м.

Схема насосного узла

Для этой схемы открытого отопления необходимо учитывать следующие моменты:

Насос устанавливается на байпасе. Это необходимо для обеспечения циркуляции воды в случае его поломки или отключения электричества;
Обязательно монтируется обратный клапан. Он предотвратит появление эффекта обратной циркуляции;
Во время монтажа учитывается направление движения теплоносителя.

Преимущество использования схемы отопления открытого типа с насосом заключается в уменьшении инертности системы. Из-за увеличения циркуляции батареи и радиаторы будут нагреваться быстрее.

Для открытой схемы отопления с циркуляционным насосом следует рассчитать его параметры – напор и производительность.

Естественная циркуляция

Примерная схема системы

Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.

Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.

Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.

Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.

Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.

По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.

Схема системы

Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.

Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.

Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.

По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.
