Как повесить радиатор отопления на кронштейны

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

Эффективно будет работать батарея, установленная возле дверей

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение. Требуемое количество секций можно определить несколькими способами:. Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

1. Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
2. Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
3. Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Как сделать правильный выбор радиаторов отопления для частного дома? Какие лучше выбрать биметаллические радиаторы отопления? Какие лучше выбрать радиаторы отопления: алюминиевые или биметаллические? Выбор радиаторов отопления: традиционные и альтернативные варианты

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Электрика

Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

• подготовить оборудование и материалы;
• рассчитать местоположение;
• установить кронштейны;
• повесить радиатор;
• произвести герметизацию или опайку мест стыка;
• проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

1. в 3-5 сантиметрах от стены;
2. в 10 сантиметрах от пола;
3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

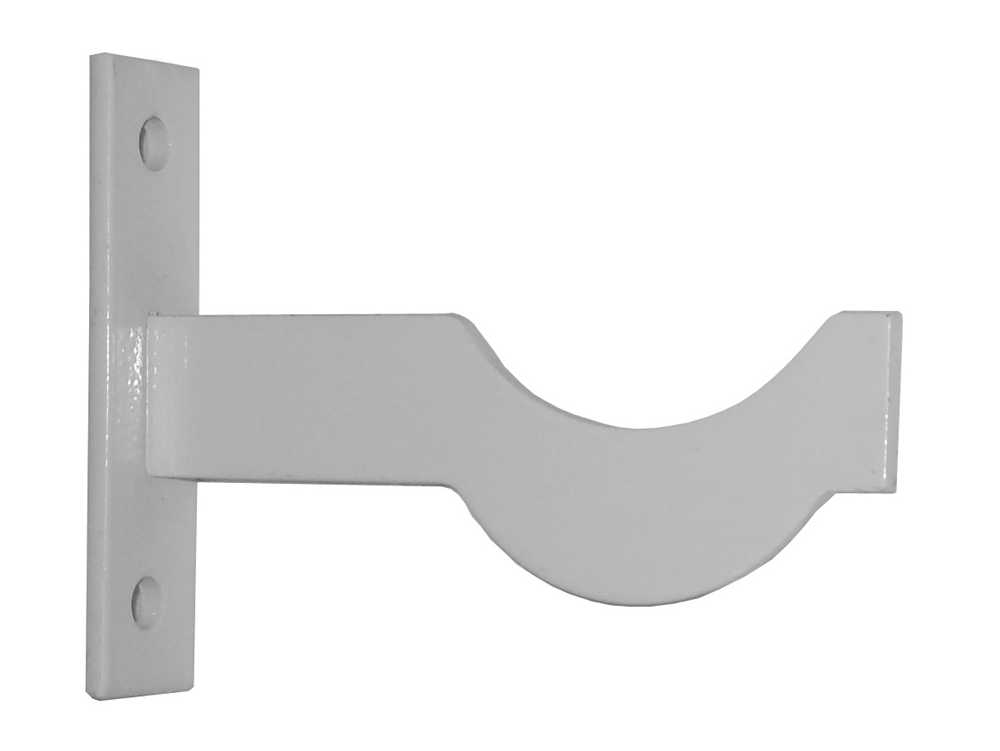

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

• боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
• нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

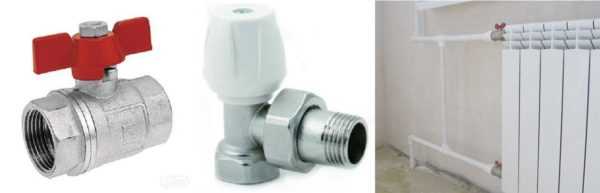

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

Как вам статья?

Мне нравитсяНе нравится

Определение местоположения радиаторов

Перед тем, как закрепить батарею отопления, необходимо определиться с ее точным расположением. При этом должны быть соблюдены следующие требования:

• расстояние от верхней поверхности радиатора до подоконника должно составлять не менее 5-10 см;
• расстояние от нижней поверхности радиатора до пола должно быть не менее 6-10 см;
• расстояние от задней поверхности радиатора до стены должно быть в пределах 3-5 см;
• рекомендуется предусмотреть уклон подводящей трубы в сторону радиатора. Величина уклона 0,5 см на 1 метр трубы.

Разметка и монтаж радиатора

Определившись с местом размещения батареи, необходимо выполнить разметку под кронштейны. Для разметки необходимо выполнить следующие действия:

1. Необходимо начертить вертикальную линию, которая отмечает центр радиатора. Длина линии должна быть не меньше высоты отопительного прибора.
2. Измеряется расстояние от промежутка первой и второй секции до промежутка последней и предпоследней секции.
3. Прочерчивается горизонтальная линия, отмечающая ось верхнего коллектора батареи. При этом должны быть учтены требования по минимальным расстояниям до подоконника и пола. Длина линии — не меньше измеренного в п.2 расстояния.
4. От точки пересечения вертикальной линии центра радиатора и оси верхнего коллектора вправо и влево откладывается по горизонтали половина расстояния, измеренного в п.2. В результате получаем 2 точки для установки верхних кронштейнов.
5. От точки пересечения вертикальной линии центра и оси верхнего коллектора по вертикали вниз откладывается длина, соответствующая межосевому расстоянию радиатора.
6. От точки, полученной в п.5, вправо и влево откладывается половина расстояния, измеренного в п.2. Полученные точки будут местами установки нижних кронштейнов.

Такая разметка применяется для алюминиевых радиаторов не более 12 секций, биметаллических и чугунных радиаторов не более 10 секций. При большем количестве секций устанавливаются дополнительные кронштейны в центральных точках на оси верхнего и нижнего коллектора.

После выполнения разметки остается только прикрепить радиатор. Для этого в отмеченных точках на соответствующую глубину пробуриваются отверстия, в которые вставляются дюбели. В дюбели вкручиваются кронштейны с резьбой, или забиваются кронштейны с гладким стержнем. На установленные кронштейны навешивается радиатор. При необходимости можно немного подогнуть крюки, чтобы отрегулировать его положение. После установки батареи выполняется ее подключение к подающей и обратной трубе.

Расчёт количества необходимых секций

Чтобы радиатор полностью прогревал комнату, в которой установлен, и не расходовал излишнее количество тепловой энергии, необходимо просчитать оптимальное число секций. Для этого нужно знать мощность прибора (она указана в его техническом паспорте) и площадь комнаты (рассчитывается умножением длины на её ширину).

Расчет площади дома

Мощность каждой секции батареи измеряется в ваттах. В соответствии со строительными нормами на 1 кв.м. нужно 100 Вт мощности отопительного прибора. Эту цифру (100Вт) делят на мощность одной секции батареи. Полученное значение умножают на площадь комнаты.

Вот как выглядит эта формула:

• S*100/P
• S — площадь комнаты;
• P – мощность одной секции.

Например, параметры комнаты 5х4 метра. Её площадь составляет 20 кв.м. Пусть одна секция батареи обладает мощностью 250 Вт. Получается: 20*100/250=8

Это значит, что для отопления данного помещения понадобится батарея с 8 секциями. Если число получается не цельным (например, 8,5), то необходимо округлить его до большего значения (до 9).

Батарея из 8 секций

Но в квартире с неутепленными стенами или продуваемыми оконными проёмами, количества секций может не хватить для качественного отопления.

Если для обогрева комнаты необходимо больше 10 секций, то рекомендуется не объединять их в один радиатор, а поставить две отдельные батареи. Так нагрев помещения будет более эффективен.

Две батареи по 5 секций

Виды креплений

Промышленность выпускает множество вариаций кронштейнов, которые надёжно фиксируют отопительные приборы, обеспечивают безаварийную эксплуатацию. Все они по конструкции делятся на следующие виды:

• Фиксированные: сварные детали без возможности регулировки, собранные в заводских условиях. Многие модели снабжаются пластиковыми накладками.
• Регулируемые: с возможностью установки держателей на любую высоту при помощи болтовых креплений.
• Универсальные: комбинированные кронштейны со сварными и регулируемыми элементами.

Фото 1. Три типа универсальных напольных кронштейна для отопительного радиатора с регулируемыми элементами.

• Специальные: предназначенные для радиаторов определённого вида, имеют ширину 80, 100 мм.
• Под заказ выпускаются напольные кронштейны с нестандартными размерами, специальные дизайнерские модели.

Внимание! При перепадах высоты разноуровневого пола регулируемые кронштейны упростят установку и выравнивание горизонтали радиаторов отопления

Как повесить радиатор отопления на кронштейны

Прежде чем начать монтаж радиатора отопления, рекомендуется его подготовить: покрыть краской (если требуется), установить кран Маевского, терморегулятор и заглушку.

Для того чтобы установить радиатор, вам потребуются:

• несколько кронштейнов (причем, чем длиннее радиатор, тем больше кронштейнов может понадобиться), и необходимое количество дюбелей для их крепления;
• перфоратор и сверло, подходящее для работы с материалом стен (бетон, дерево и т. п.);
• уровень (ватерпас), рулетка, метровая линейка.

Кронштейны должны быть изготовлены из того же материала, что и сами радиаторы (чугуна, стали или алюминия).

Радиаторы из чугуна самые тяжелые из всех отопительных приборов. Для них используют специальные кронштейны для чугунных радиаторов отопления, которые имеют достаточный запас прочности, чтобы выдержать такой большой вес. С помощью таких кронштейнов можно регулировать расстояние от стены до радиатора.

Кронштейн для биметаллических радиаторов также должен обладать достаточной прочностью. Такие радиаторы не очень тяжелые, но если используется большое количество секций, то они способны создавать значительную нагрузку на стену.

Алюминиевые радиаторы установить намного проще, потому что они имеют небольшой вес. Их монтаж производят с помощью кронштейнов для алюминиевых радиаторов отопления с закрепленной длиной.

При установке радиаторов надо руководствоваться такими правилами:

• расстояние от пола до радиатора – 10–12 см;
• высота под краем подоконника –8–10 см;
• отступ от стены – 2–5 см.

Чтобы пузырьки воздуха не скапливались в радиаторе, его располагают под небольшим уклоном. Такие требования к установке предъявляются в тех случаях, когда подача теплоносителя происходит сверху.

Точки опоры и их количество определяется в зависимости от типа и размера батареи. Для крепления шестисекционного радиатора из чугуна хватит двух чугунных кронштейнов сверху и одного снизу. При увеличении числа секций потребуется большее количество кронштейнов (1 кронштейн на 3 секции).

Алюминиевые радиаторы отопления также крепятся на кронштейны, число которых зависит от количества секций. При установке радиаторов с числом секций менее 8, будет достаточно 3 кронштейнов. Если число секций более 8, то используют 4-5 кронштейнов.

Последовательность шагов при монтаже радиаторов:

1. Подготовка стены (покрытие штукатуркой и поклейка обоев).
2. Разметка мест крепления кронштейнов с учетом расстояния между секциями (чтобы крюки свободно проходили между секциями).
3. В размеченных местах сверлят отверстия, устанавливают в них дюбели и крепят кронштейны.
4. Проверяют расположение всех крюков кронштейнов (должны находиться на одной линии).
5. Навешивают радиаторы на кронштейны и создают небольшое усилие на него, чтобы удостовериться, что он надежно закреплен и не имеет люфта.
6. По уровню проверяют горизонтальное положение радиатора и при необходимости подкладывают проставки необходимой толщины со стороны перекоса.
7. Осуществляют подводку и присоединение труб, и герметично соединяют их с радиатором.

Читайте материал по теме: Виды радиаторов отопления

Требования СНиПа

Любые строительные работы, в том числе и установка отопительных радиаторов, выполняется в соответствии с определенными правилами и нормами. Технический паспорт каждого отопительного прибора содержит подробную информацию относительно типа крепления для батарей. Тем не менее, не лишним будет ознакомиться с требованиями, указанными в СНиП 3.05.01-85.

Приведем основные нормативы:

Расположение отопительного прибора считается оптимальным, если его центральная точка находится как можно ближе или полностью совпадает с центральной вертикальной осью окна. Допускается отклонение в ту или иную сторону не более 20 мм.
Ширина отопительного прибора должна составлять порядка 50-75 % величины окна. Данная норма не является строго обязательной и носит, скорее, рекомендательный характер

Дело в том, что надежность крепления для батарей радиаторов отопления не зависит от их размера – он повлияет только на величину теплоотдачи.
Отступ от радиатора до напольного покрытия должен составлять не менее 60 мм – это требование пожарной безопасности.
Между отопительным радиатором и стеной обязательно должен быть зазор как минимум в 25 мм, а еще лучше – 30-50 мм.
Между подоконником и батареей также должен быть зазор – не менее 50 мм.
Важно правильно подобрать количество точек опоры, то есть настенных креплений для радиаторов отопления. Для радиатора на 6-8 секций понадобится два верхних и один нижний держатель

На каждые последующие 5-7 секций необходимо будет добавить еще по одному держателю сверху и снизу.
Таким же образом подбирают количество напольных стоек для радиаторов. Батарея на 6-8 зубков устанавливается на две точки опоры, а при добавлении каждых последующих 5-7 секций устанавливают еще по одному креплению.
Количество ячеек отопительного радиатора не должна быть слишком большим. Если система работает в условиях с естественной циркуляцией воды, например в частном доме, там можно устанавливать не более 12 зубков подряд. Если речь идет о многоэтажных домах, в которых теплоноситель циркулирует под постоянным давлением, допускается установка радиатора с общим количеством секций до 24 штук.

Правила установки радиаторов отопления

Требования по длине — это далеко не все рекомендации. Есть еще правила расположения под окном относительно пола, подоконника и стены:

• Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
• От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
• От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
• От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.

Способы крепления в зависимости от типа стены

Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.

Чтобы снизить непроизводственные потери — на нагрев стены — за радиатором на стене закрепите фольгу или фольгированный тонкий теплоизолятор. Такая простая мера позволит сэкономить 10-15% на отоплении. Именно настолько возрастает теплоотдача. Но учтите, что для нормальной «работы», от блестящей поверхности до задней стенки радиатора должно быть расстояние не менее 2-3 см. Потому теплоизолятор или фольгу нужно закрепить на стене, а не просто прислонить к батарее.

Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.

Для повышения тепловой мощности закрепите на стене фольгу

Каким батареям отдать предпочтение?

На современном рынке приставлено немало моделей радиаторов изготовленных из различных сплавов. Каждый имеет свои положительные характеристики и особенности использования.

Алюминиевые батареи

Радиаторы из такого материала выпускают двух видов – литые и экструзированные. Первые представляют собой цельную монолитную конструкцию, а вторые изготавливаются из сваренных между собой алюминиевых частей. Батареи листового типа обладают более высокой прочностью и надежностью.

Независимо от вида алюминиевые радиаторы имеют общие основные технические характеристики:

• вес секции – от 1 до 1,47 килограмм;
• допустимая максимальная температуры теплоносителя – 110 градусов;
• мощность изделия – от 82 до 212 ватт;
• максимальный объем жидкости одной секции – 0,46 литров;
• рабочее давление – от 6 до 24 атмосфер.

Батареи из алюминия стали изготавливать еще с восьмидесятых годов. В наши дни изделия довольно усовершенствовались и не потеряли своей популярности.

Алюминиевые батареи

К основным достоинствам алюминиевых радиаторов отопления можно отнести:

• небольшой вес изделия, способствующий быстрой его установке и транспортировке;
• высокий уровень теплоотдачи за счет быстрого прогрева метала и интенсивности теплового обмена;
• возможность регулировки температуры даже при небольшом объеме теплоносителя;
• сравнительно невысокая цена на изделие;
• хорошая прочность;
• достойный внешний вид.

Наряду с преимуществами батареи из алюминия имеют некоторые недостатки применения:

• невысокая устойчивость к коррозии;
• возможность образования за счет химического процесса воздуха в системе.

Если брать во внимание экструзированные модели, то можно выделить их слабое место – резьбовые соединительные крепления. При резком повышении давления в системе целостность конструкции может нарушиться

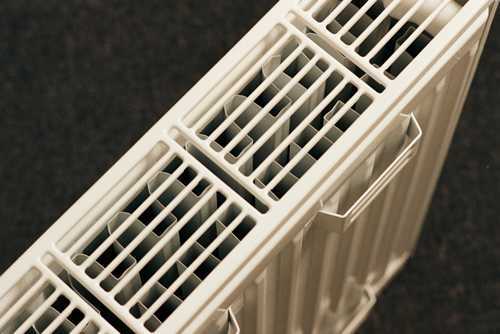

Радиаторы из стали

Установка таких радиаторов оправдана в частных домах с локальной системой отопления автономного типа. Особенностью устройств такого типа является:

• рабочее давление – от 6 до 13 атмосфер;
• максимальная температура воды в батареи – 110 градусов.

Невзирая на сравнительно невысокие технические характеристики, стальные радиаторы пользуются хорошей популярностью. Применение устройств имеет такие преимущественные стороны:

• компактность конструкций;
• возможность за счет термостата регулировки температуры;
• высокие показатели теплоотдачи;
• большое разнообразие выпускаемых моделей;
• стоимость намного ниже многих выпускаемых новых типов батарей.

Среди недостатков наиболее существенными являются:

• не совместимость с отопительной системой открытого типа;
• подверженность коррозийному воздействию;
• особые требования к качеству используемого теплоносителя.

Выбор места установки батарей

При монтаже систем отопления, на первой стадии устанавливаются отопительные устройства, укомплектованные запорно-регулирующей арматурой, а затем начинается прокладка труб. Каждая батарея возможно установлена временно и снятой с креплений в момент резки штробы или исполнения других работ.

Читайте кроме этого: Преимущества и особенности эксплуатации котлов на жёстком горючем

Исходя из этого подключение биметаллических радиаторов отопления рекомендуется создавать, не снимая упаковочной полиэтиленовой пленки, или же обернув его самостоятельно для защиты от пыли, грязи и вероятных повреждений. Снимать пленку возможно лишь при проведении тепловых опробований системы отопления.

Основные требования к установке секционных батарей приводятся изготовителем в техническом паспорте каждой модели. Но имеется и неспециализированные обязательные условия монтажа биметаллических радиаторов отопления:

• середина радиатора обязана совпадать с центром окна, под которым он установлен;
• верхняя плоскость прибора обязана размешаться строго горизонтально;
• все батареи в помещении должны находиться на одной высоте;
• расстояние от задней стены секций до стенки — не меньше 30 мм и не более 50 мм;
• расстояния от пола и подоконника до отопительного прибора не должно быть меньше 100 мм.

Последнее условие не определяет высокую установку правильно. В случае, если поднять низ радиатора на высоту более 150 мм, то возможна возможность недостаточного прогрева нижнего пространства помещения.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M
