Как рассчитать количество секций радиаторов

Способы подключений

Боковой способ. Труба, по которой подается горячая вода, крепится к верхнему патрубку, обратка – к нижнему. Трубопровод находится с одной стороны радиатора. Такой способ подключения эффективен только для батареи, состоящей из 15 секций максимум.

Диагональный способ. Труба с теплоносителем монтируется сверху с одной стороны радиатора, обратка – снизу с противоположного бока. Теплоноситель равномерно распределяется по батарее, обеспечивая высокую эффективность.

Нижнее подключение используется, когда следует спрятать трубы, чтобы они не портили интерьер. В этом случае эффективность снижается на 20%.

Простота установки

По простоте монтажа никаких различий нет. Конфигурация алюминиевых и биметаллических приборов одинаковая. Масса немного различается, но не существенно. Единственным нюансом является увеличенная прочность биметаллических моделей. Паковать можно без опасения, что стальной сердечник треснет от лишнего перенапряжения. Алюминиевые изделия в этом плане слегка проигрывают.

Конструктивные особенности различных типов батарей

Независимо от материала все радиаторы по конструкции делятся на 4 группы. Каждый тип батарей имеет плюсы и минусы, о которых стоит узнать заранее:

• Секционные – батареи состоят из нескольких частей, их количество можно увеличивать в соответствии с потребностями количества тепла. Минусом конструкции является вероятность протечки в местах стыковки отдельных частей. В квартирах это наиболее распространенный вариант отопительных приборов.
• Панельные – радиаторы из стальных листов, внутри которых устроены каналы для циркуляции теплоносителя. Для усиления теплоотдачи к панелям приваривают ребра. Этот тип популярен благодаря привлекательному дизайну и высокому КПД. Для многоэтажных домов он не рекомендуется. Панельные приборы рассчитаны на низкое давление.
• Трубчатые – конструкция состоит из двух горизонтальных коллекторов, к которым приварены вертикальные трубки. Такие радиаторы стали современной заменой традиционных батарей. Изделия надежны и эффективны. Дизайнерские разработки батарей выглядят стильно и привлекательно.
• Конвекторные – приборы состоят из трубы с теплоносителем, к которой приварены металлические пластины.

Панельные

Конвекторные

Секционные

Трубчатые

Расчет секций алюминиевых радиаторов на квадратный метр

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:

• для окон с обычным двойным остеклением — 1,27;
• для окон с двойным стеклопакетом — 1,0;
• для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

• низкая степень теплоизоляции — 1,27;
• хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
• высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

• для -35 градусов — 1,5;
• для -25 градусов — 1,3;
• для -20 градусов — 1,1;
• для -15 градусов — 0,9;
• для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

• холодный чердак — 1,0;
• отапливаемый чердак — 0,9;
• отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока «ГРАС», это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Главная » Отопление » Как рассчитать количество секций радиатора

Расчет всему голова – отталкиваемся от площади

Неправильный расчет количества радиаторов может привести не только к недостатку тепла в помещении, но и к чересчур большим счетам за отопление и слишком высокой температуре в комнатах. Расчет следует производить как во время самой первой установки радиаторов, так и при замене старой системы, где, казалось бы, с количеством секций давно все понятно, поскольку теплоотдача радиаторов может существенно отличаться.

Разные помещения – разные расчеты. Например, для квартиры в многоэтажном доме можно обойтись самыми простыми формулами или же расспросить соседей об их опыте отопления. В большом частном доме простые формулы не помогут – нужно будет учесть множество факторов, которые в городских квартирах попросту отсутствуют, например, степень утепления дома.

Самое главное – не доверяйте цифрам, озвученным наобум всевозможными «консультантами», которые на глаз (даже не видя помещения!) называют вам количество секций для отопления. Как правило, оно значительно завышено, из-за чего вы будете постоянно переплачивать за лишнее тепло, которое буквально будет уходить в открытую форточку. Рекомендуем использовать несколько способов расчета количества радиаторов.

Как правильно выбрать

Перед тем как дизайнерские радиаторы отопления купить и установить в своей квартире, нужно определиться с выбором. Производством таких отопительных приборов сегодня занимаются известные фирмы: AEON, Arbonia, BREM, Broner, Cordivari, Demir, Dokum, Exemet, Fondital, Guratec, Hidria, Klima, Instal, Projekt, IRSAP, ISAN, Jaga, Kermi, MlniB, Purmo, RETROstyle, Runtal, SAVVA, Terma, Varmann, Viadrus, Zehnder, «Рад Стал».

Все они предлагают вполне достойную продукцию, которая продается в строительных магазинах или брендовых бутиках отопительной техники.

Существуют правила выбора дизайнерских обогревателей, которыми не стоит пренебрегать.

1. Изделия должны соответствовать общей стилистике помещений.
2. Важными параметрами являются рабочее давление и мощность, то есть эффективность теплоотдачи. Они должны обеспечивать нормальное функционирование приборов в отопительной системе дома.
3. По конструкции и габаритам изделия должны идеально вписываться в жилое пространство и обеспечивать хорошую теплоотдачу.
4. Дизайнерские батареи должны иметь инструкцию с указанием технических характеристик.
5. На агрегатах должны отсутствовать дефекты.
6. Резьба в местах соединения радиаторов с трубой не может быть нарушена.

Мощность обогревателя зависит от вида строения (панель, кирпич или дерево), количества, площади и теплопроницаемости окон, числа дверей и стен. Например, для стандартной квартиры с потолком не выше 3 м подойдет радиатор мощностью 100–130 Вт/м2.

Мощностные характеристики должны быть увеличены, если присутствуют такие факторы:

• два окна — понадобится повысить теплоотдачу на 20 %;
• закрытая передняя панель радиатора с горизонтальными конвекционными проемами — на 15 %;
• наличие тяжелых многослойных портьер — на 15 %;
• удлиненная конфигурация помещения — на 10 %.

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Количество радиаторов зависит от величины потерь тепла

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

• соотношение площади окна к площади пола:
  • 10% — 0,8
  • 20% — 0,9
  • 30% — 1,0
  • 40% — 1,1
  • 50% — 1,2
• остекление:
  • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
  • обычный двухкамерный стеклопакет — 1,0
  • обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

• кирпичные стены толщиной в два кирпича считаются нормой — 1,0
• недостаточная (отсутствует) — 1,27
• хорошая — 0,8

Наличие наружных стен:

• внутреннее помещение — без потерь, коэффициент 1,0
• одна — 1,1
• две — 1,2
• три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Как рассчитать количество секций радиаторов

Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.

Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций

Выбор радиатора исходя из расчета

Стальные радиаторы

Оставим за скобками сравнение радиаторов отопления и отметим только нюансы, о которых необходимо иметь представление при выборе радиатора для вашей системы отопления.

В случае расчета мощности стальных радиаторов отопления все просто. Есть необходимая мощность для уже известного помещения — 2025 вт. Смотрим по таблице и ищем стальные батареи, выдающие необходимое число Вт. Такие таблицы несложно найти на сайтах производителей и продавцов подобных товаров

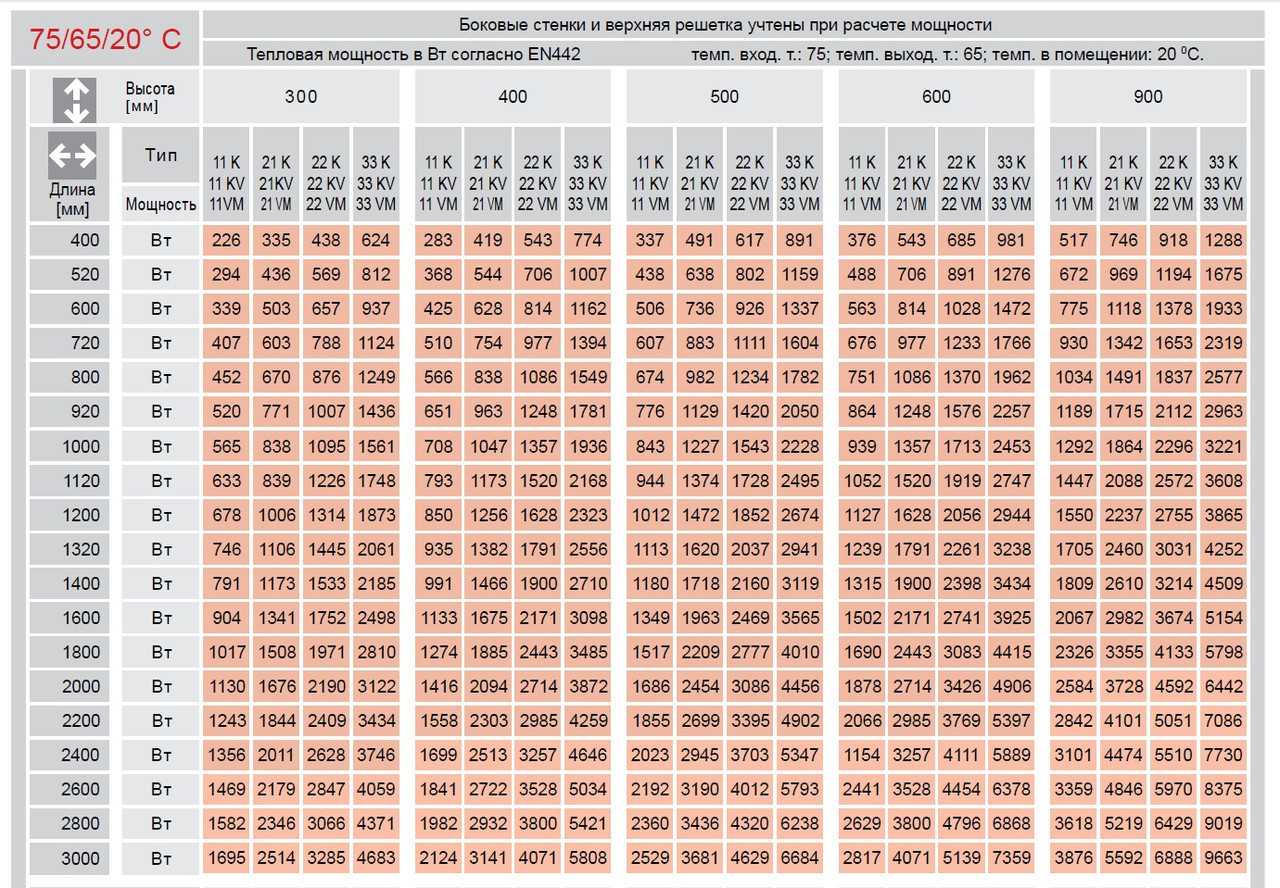

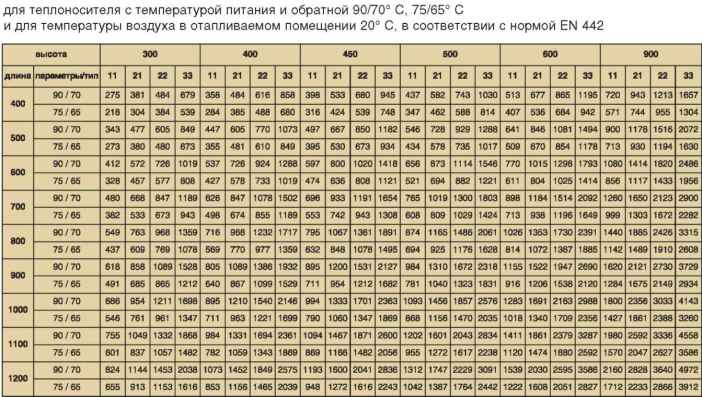

Обратите внимание на температурные режимы, при которых будет эксплуатироваться система отопления. Оптимально использовать батарею в режиме 70/50 С

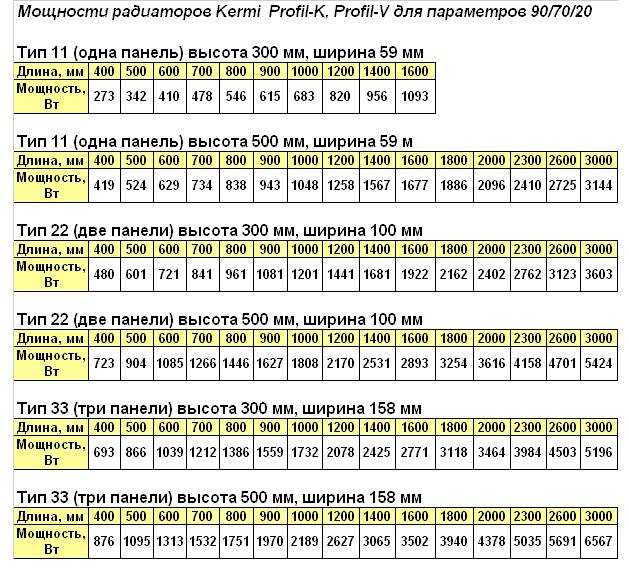

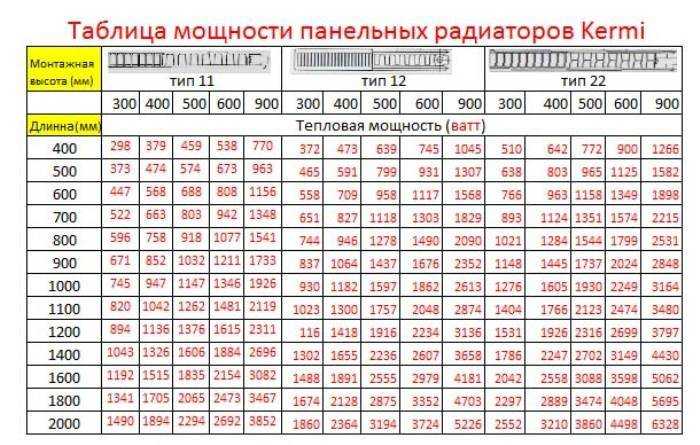

В таблице указывается тип радиатора. Возьмем тип 22, как один из самых популярных и вполне достойных по своим потребительским качествам. Отлично подходит радиатор размером 600×1400. Мощность радиатора отопления составит 2015 Вт. Лучше брать немного с запасом.

Алюминиевые и биметаллические радиаторы

Алюминиевые и биметаллические радиаторы зачастую продаются секциями. Мощность в таблицах и каталогах указывается для одной секции. Необходимо разделить мощность, необходимую для обогрева заданного помещения на мощность одной секции такого радиатора, например:

2025/150 = 14 (округлили до целых)

Получили необходимое число секций для помещения объемом 45 кубических метров.

ТОП-2 лучших монолитных биметаллических радиаторов отопления

Royal Thermo BiLiner 500

Данная модель оснащена защитой от гидроударов и химически агрессивных теплоносителей.

Радиаторы выпускаются в белом, сером, черном цвете, что позволяет подобрать оптимальный вариант подходящий под дизайн комнаты.

Сверхстойкая 7-уровневая покраска предотвращает появление сколов, трещин на поверхности.

Одно из главных преимуществ модели — гарантия дается на 25 лет. Конструкция состоит из 6 элементов.

Технические характеристики:

• конструкция — настенная;
• тип — секционный;
• подключение — боковое;
• максимальное рабочее давление — 30 бар.

Плюсы
Большой гарантийный срок.
Стильный дизайн.
Качественное покрытие.
Простота монтажа.

Минусы
Радиатор качественно прокрашен только с лицевой стороны.
Иногда попадаются модели с бракованной резьбой.

Rifar Monolit Ventil 500

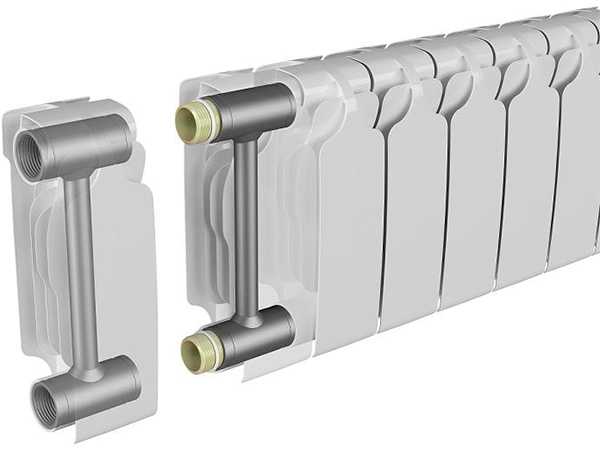

Это монолитный радиатор,состоящий из секций, собранных с помощью меж секционных стальных ниппелей и паронитовых прокладок.

Внутренняя часть секции – трубный сварной каркас из углеродистой стали (тип Ст.3), обеспечивает прочность радиатора, длительный срок эксплуатации и служит каналом для протока теплоносителя.

Стальной каркас секции выполнен из стальных труб: вертикальной трубы DN 20мм с толщиной стенки 2 мм и горизонтальной трубы DN 38 мм толщиной 4 мм.

Трубы автоматически сварены между собой с высокой точностью в среде аргона.

Стальной каркас исключает контакт теплоносителя с алюминиевой оболочкой и таким образом, отсутствуют условия для электрохимической коррозии конструкции.

Технические характеристики:

• подключение боковое;
• теплоотдача на секцию194 Вт;
• межосевое расстояние 50 мм;
• высота 560 мм.

Плюсы
отличное соотношение цены и качества;
привлекательный современный дизайн;
эргономичность прибора;

Минусы

нет монтажного комплекта в наборе;
подходит только для бокового подключения.

Лучшие биметаллические модели

По-настоящему универсальными и качественными можно назвать биметаллические батареи отопления. Снаружи они сделаны из алюминия, а изнутри – из стали, от чего и пошло такое название. Эти модели без труда монтируются, отличаются прочностью и легкостью. Они устойчивы к любым давлениям, быстро нагреваются и служат более 20 лет.

В рейтинг лидирующих биметаллических батарей входят:

1. SIRA RS 500

Высококачественная итальянская модель представляет собой выгодный, надежный и эффективный прибор для отопления квартиры. Рабочее давление достигает 40 Бар, а стойкость к тепловому носителю выражается в неплохом показателе – от 7,5 до 8,5.

2. Royal Thermo PianoForte 500

Радиатор может иметь от 4 до 14 секций. Он оформлен в стильном и современном дизайне. Производитель вместил сюда уникальную технологию Power Shift, благодаря которой есть возможность увеличить теплоотдачу. Данная модель отличается возможностью как напольного, так и настенного монтажа, что радует всех покупателей.

3. RIFAR MONOLIT 500

Главной отличительной чертой радиатора специалисты называют достаточно большое рабочее давление. Оно составляет 100 Бар и позволяет значительно уменьшить риск преждевременной поломки батареи. Модель обладает красивым дизайном и требует для работы в нормальном режиме всего 210 мл воды на секцию. К недостаткам модели можно отнести не очень хорошую шумоизоляцию и довольно высокий процент брака.

4. Global STYLE PLUS 500

Хорошая итальянская батарея неплохо справляется с перепадами давления, отличается приемлемыми внешними показателями и может прогревать помещение, площадь которого не превышает 37 м2.

5. TENRAD ВМ350

Отличный радиатор очень нравится владельцам маленьких квартир. Он имеет небольшие размеры. Объем одной секции составляет 0,15 л. Рабочее давление – 24 атм, а испытательное – 36 атм. При этом теплоотдача равняется 120 Вт (только лишь в одной секции).
