Выбор проводов и кабелей для монтажа электропроводки

Определение сечения провода

Для определения площади поперечного сечения жилы провода или кабеля, используют штангенциркуль с обычной шкалой либо циферблатный или цифровой прибор. Как определить сечение провода штангенциркулем? Для опытных электриков данный вопрос может показаться смешным, а обычного домашнего мастера этот вопрос может загнать в тупик. Рассмотрим измерение провода на примере.

В первую очередь освежим память школьного курса геометрии, а именно вспомним формулу определения площади круга:

где п=3,14; r – радиус окружности.

Приведем данную формулу для нашего случая, а также немного упростим ее. Штангенциркулем измеряют не радиус, а диаметр круга. Исходя из того, что радиус это половина диаметра, получаем следующую формулу:

где d – диаметр окружности, в данном случае жилы.

Для удобства расчета упростим формулу, разделив пи на четыре, получаем:

Из полученного выражения видно, что для определения площади поперечного сечения необходимо знать диаметр провода. Итак, берем провод, очищаем жилу, сечение которой хотим определить. Затем измеряем диаметр жилы штангенциркулем.

Получаем 1,78 мм. Подставляем полученное значение в формулу: 1,78 возводим в квадрат и умножаем на 0,785, округляем до сотых, получаем 2,49 – сечение провода.

Как правило, не у каждого домашнего электрика есть в хозяйстве штангенциркуль. Покупать его для измерения на несколько раз, в процессе замены электропроводки не целесообразно. Как определить сечение провода, не имея штангенциркуля? Оказывается очень просто: существует еще один способ измерения сечения жилы, который сможет выполнить любой человек, имея под рукой карандаш и линейку.

Берем провод, сечение которого нам необходимо узнать, и зачищаем его на длину около 30-50 сантиметров. Затем берем карандаш (ручку, фломастер и т.п.) и наматываем на него провод таким образом, чтобы витки наматываемого провода были вплотную друг другу.

Теперь подсчитываем количество намотанных на карандаш витков и измеряем их общую длину, в данном случае их 19, длинна – 32 миллиметров. Для определения диаметра одного витка необходимо общую их длину разделить на количество витков: 32 делим на 19 получаем 1,684 миллиметра. Подставляем диаметр в формулу, как и в предыдущем измерении, получаем 2,23 квадратных миллиметров. Провод для примера был взят из кабеля ВВГнг-2,5×7.

Если в хозяйстве есть провод и вы хотите его использовать для прокладки проводки, то можно определить сечение таким простым способом, сэкономив деньги на приобретение специального измерительного прибора, который, насколько мне известно, стоит сравнительно большую сумму.

Насколько точный результат предложенного выше метода? Все зависит от количества витков, чем их больше, тем меньше погрешность в результате. Единственный минус данного метода – достаточно большое сечение жилы измерить не получится. Представьте можно ли намотать провод сечением в 6 квадратов на карандаш или что-то подобное? В этом случае без специального устройства не обойтись.

Для определения сечения провода для проводки квартиры вышеуказанного способа достаточно. Приобретение штангенциркуля будет необходимо в том случае, если вы занимаетесь монтажом электропроводки профессионально. Наматывать провод каждый раз на карандаш будет очень долгим занятием. А вообще, как говорится, все приходит с опытом: бывалый электрик, проложивший не один километр провода, вмиг определит сечение провода без помощи каких-либо методов.

Существуют также специальные таблицы, которые несколько упрощают расчеты. В них приведены номинальные сечения проводов и соответствующие им диаметры для различных типов проводов, как одножильных, так и многожильных (гибких).

Дополнительная информация

Вроде бы все понятно по вышеизложенной информации. Но у простых обывателей могут остаться вопросы, которые касаются разновидностей гибких медных проводов. Ведь существует большое количество разных видов, где, к примеру, обмоточный провод для электродвигателей является одножильным (эмалированный медный), но он прекрасно изгибается. К какой же категории его отнести? В данном конкретном случае этот провод медный является жестким, но так как он небольшого сечения, то изгибается достаточно просто. Хотя количество его изгибов также ограничено.

Что касается конструктивных особенностей гибких медных проводов, то необходимо обратить внимание на их изоляцию. Обычно такие провода имеют внешнюю изоляцию из резины

Именно этот материал поддерживает гибкость изделия. Конечно, под действием различных нагрузок резина быстро выходит из строя, но производители гарантируют 30-35 лет эксплуатации. А для кабельной продукции данного типа это неплохой результат.

Конструкция многожильного кабеля

К примеру, давайте разберем, из каких слоев состоит провод медный гибкий марки КГ.

• Итак, сами жилы – это скрученные небольшого диаметра проводки. Форма сечения – круглая. Каждая жила изолирована полиэтилентерефталата. Кстати, каждая жила имеет свой окрас, что облегчает проведение монтажных работ, особенно соединение электрических участков.
• Все жилы изолированы общим изоляционным слоем. Он изготавливается из каучука (может быть использован натуральный или бутадиеновый материал).
• Далее, изоляция обрабатывается тальком.
• Последний слой – поясная изоляция из резины.

Такая конструкция кабеля КГ позволяет эксплуатировать его практически повсеместно. Провод не боится солнечного излучения, высокой влажности, перепадов температур. Кстати, есть существуют разновидности, которые определяют условия эксплуатации. К примеру, если в маркировке кабеля присутствует обозначение «ХЛ», то такой медный кабель может быть использован в условиях низких температур. В нем используется в качестве изоляции изопреновый каучук. Если в маркировке присутствует буква «Т», то его изоляция изготовлена из антисептированной резины. Такой провод может выдерживать высокие температуры и влажность, на резиновой изоляции не будут образовываться колонии вредоносных микроорганизмов (грибки и плесень).

Кабель медный силовой гибкий КГ-ХЛ (холодостойкий)

Достоинства и недостатки

Когда функционально жилы собраны под единой оболочкой, то такой провод удобнее в прокладывании, особенно в труднодоступных лотках и кабель-каналах. Его оболочка защищает все жилы одновременно, т. е. налицо явная экономия в трудозатратах, на расходе материала изоляции. Но есть один бич всех многожильных проводов — это капиллярность, т. е. втягивание влаги с разделанного торца через полости между изолированными жилами. С этой целью полости заполняются резиной или подобными негорючими наполнителями.

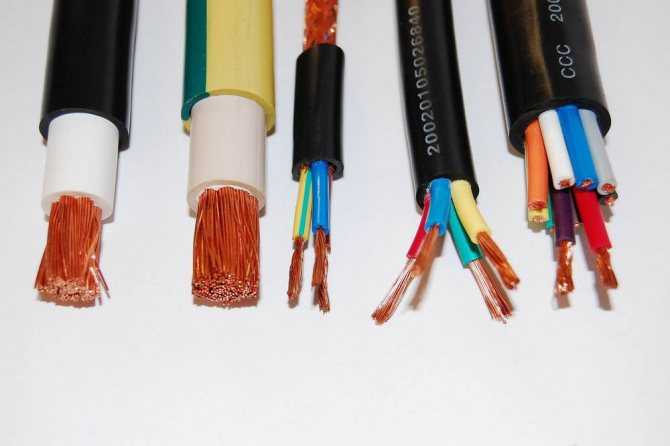

Многожильные и одножильные кабеля

Одножильные мягкие медные провода, например, широко используются в автомобилестроении, где роль «минуса» играет сам корпус автомобиля, при разводке электропроводки в помещениях, сборке щитов освещения и распределительных шкафов, акустике.

Одножильные провода из меди незаменимы в электрических проводках к розеткам и осветительным приборам. Каждому электрику знакома процедура, когда в отсутствие штатного провода он вынужден распускать ножом многожильный кабель, извлекая оттуда отдельные изолированные жилы для выполнения задач по разводке групп розеток.

Вам это будет интересно Особенности провода ППВ

Важно! Изоляция и медный проводник одножильного провода должны выдерживать многократные перегибы при посадке розеточного модуля на место

Марки кабелей

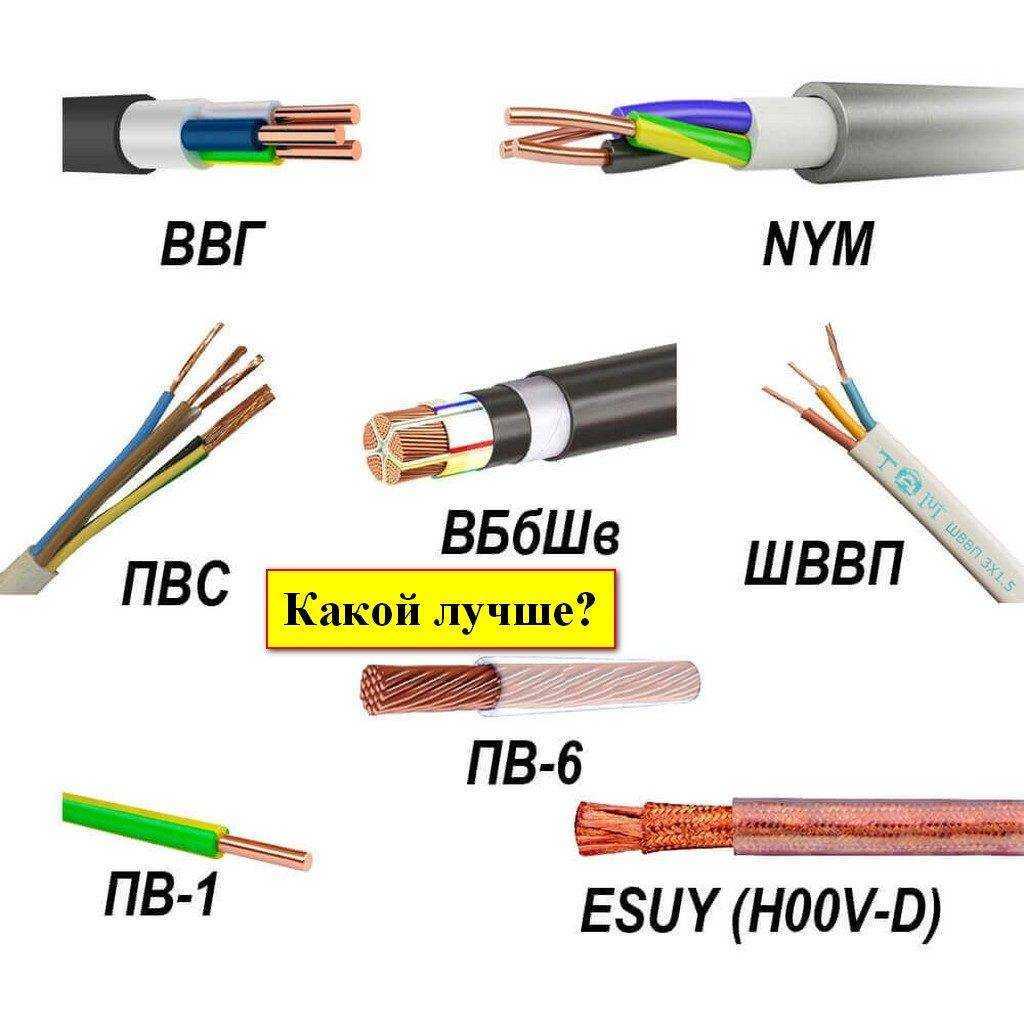

По своему назначению кабели бывают силовые, контрольные, радиочастотные и для управления. Рассмотрим ходовые марки:

ВВГ — относится к силовым устройствам с числом жил от 1 до 5 шт. Буквенный шифр можно перевести как винил-винил-голый. Выдерживает влажность до 98%, температуру -50/+50 град. Используется как токопроводник для сетей с параметрами 660-1000 В и 50 Гц. Наружная оболочка черная или серая, изоляция цветная (белая, желтая и синяя). Имеет негорючую разновидность — ВВГнг, плоскую — ВВГп и др.

• Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

• Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

• Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)

NYM — медное изделие с изоляционной прослойкой в виде негорючего поливинилхлорида. Пространство между изоляцией заполнено мелованной резиной, благодаря чему достигается высокая прочность и термостойкость. Число жил — 1-5 шт, сечение 1,5-16 кв. мм.

КГ — аббревиатура означает кабель гибкий. Применяется в условиях постоянного (660 В) или переменного (1000 В) напряжения для питания переносного оборудования, сварочных аппаратов.

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

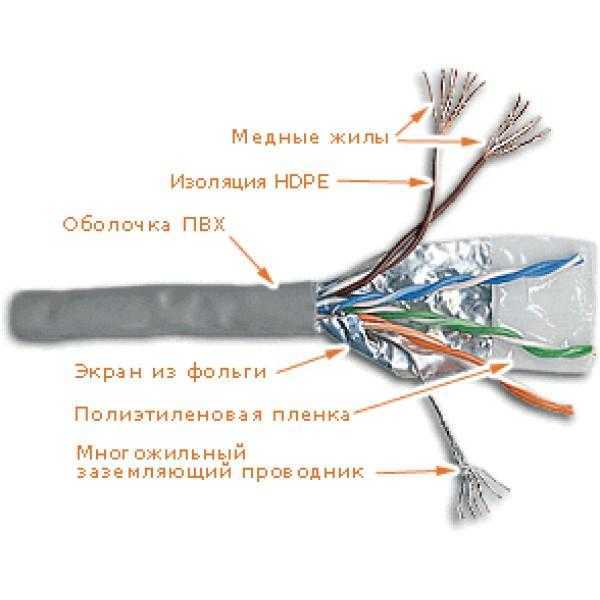

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Нужно ли менять алюминиевую проводку на медную

Если старая алюминиевая проводка справляется с текущими нагрузками, то можно и не менять. Ревизия электросети в квартире — дело нелегкое и пыльное. Придется сверлить, штукатурить и, по сути, сделать капитальный ремонт. Эти мероприятия потратят кучу времени и денег.

Если же проводка не справляется, то она подлежит замене. Делать это следует как можно скорее. Признаки того, что провод не выдерживает нагрузку, таковы:

• перегрев свыше 40-50 °C (рука почти не терпит);
• запах гари;
• деформация изоляции из-за оплавления;
• потемнение кабелей;
• трещины на изоляции.

Дополнительная информация. Трещина может быть и незаметной. Если стена или окружающий воздух отсыреют, то через поврежденную изоляцию возможно протекание токов утечки. Они будут приводить к постоянным ложным срабатываниям противопожарного УЗО.

Другое дело, если вы делаете ремонт. В таком случае желательно заодно заменить и проводку на более мощную медную. Того же рекомендует и ПУЭ.

Замена электропроводки в квартире

Медные кабели более пригодны для передачи электричества, чем алюминиевые. Об этом говорят их технические параметры и ПУЭ. Поэтому ответственную проводку выполняют из меди. Неответственные и временные электрические сети прокладываются алюминием.

Цветовая индикация изоляции проводов

Это важная функция изоляции. Все ТПЖ заключены в оболочку различных цветов, так что не приходится гадать, какая жила выходит с разных сторон кабеля. Кроме того, цветовая маркировка несет информационную нагрузку. В разных видах кабеля жилы имеют различную окраску. Однако, как правило, в трехжильном они белого, желтого и красного цветов.

Стандартная цветовая маркировка трехжильного провода

Белый принимается за фазу, красный — ноль, желтый или желто-зеленый — провод заземления. При другой гамме устойчивым цветом привязки считается желто-зеленая ТПЖ, а другие цвета, как правило, распределяются по вкусу монтирующего цепь. Главное при этом — запомнить или записать, какой цвет к чему относится, чтобы не ошибиться впоследствии.

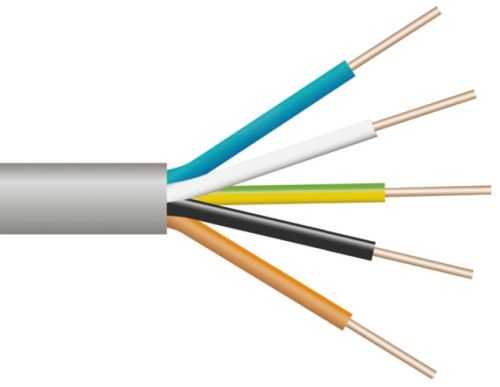

Стандартная цветовая маркировка пятижильного кабеля

Внутри самого кабеля, под внешней оболочкой, изолированные жилы посыпаются мелом для улучшения их скольжения и предотвращения слипания ТПЖ.

Метки: Материал жилы, Сечение жилы, Характеристики проводов

Кабель: виды и сферы применения.

Один или несколько проводников (жил), имеющих персональную изоляцию и собранных в общей герметичной оболочке, называют кабелем. Как внутренняя оболочка каждой жилы, так и общая могут быть выполнены из различных материалов: резины, ПХВ, алюминия или свинца. Если условия эксплуатации предусматривают возможность внешних воздействий, то верхняя оболочка может быть дополнительно бронирована покрытием из стали.

Кабель с одной жилой называется одножильным и имеет довольно ограниченную сферу применения. Гораздо большей популярностью пользуется многожильный (2, 3, 4 жилы) медный гибкий кабель. Каждый из них обладает своими преимуществами и недостатками, они различаются по степени гибкости, сечению, весу и цене. Сечение кабеля соответствует силе тока, который он может пропускать.

Твердый (одножильный) медный кабель (провод) применяется в ситуации, когда он после монтажа будет неподвижен. Например, в электродвигателях или внутренней электропроводке. Если нужно запитать оборудование с большим диапазоном движения (к примеру, кран козловой), если устройство проводки требует большого количества изгибов, то оптимально применить гибкий многожильный медный кабель, поскольку он более мягкий. Особенно это касается провода с большим сечением жил. Как правило, на изготовление гибких кабелей идет проволока из чистой либо луженой меди. Все зависит от необходимых параметров гибкости, чтобы при изгибании кабель не переломился (класс гибкости должен быть не менее 5-го).

Нижний ценовой сегмент занимают одножильные провода без защиты. Чем больше жил в кабеле и сильнее его защита (бронирование), тем кабель дороже. От количества жил (от 1 до 37 с сечениями от 0,75 до 800 мм2) и оплетки также зависит и вес. Стоимость медных одножильных кабелей в 3-4 раза выше алюминиевых.

Различают классы гибких медных кабелей и по специфике использования. Например, силовой нашел свое применение при создании кабельных линий передачи и распределения электричества в силовых электроустановках, осветительных сетях, в качестве проводки в жилых и промышленных зданиях. Он характеризуется наличием нескольких жил одинакового сечения, за исключением заземляющей, которая может иметь сечение меньшего размера. Медный многожильный кабель должен обладать устойчивыми механическими, электрическими и теплофизическими характеристиками, поскольку параметры работы силового кабеля должны оставаться неизменными при работе в любых условиях. Условно они делятся на кабели низкого напряжения (до 1 кВ) и высокого напряжения (до 30 кВ), имеют различный материал внешней изоляции (ПВХ, безгалогеновая, сшитый полиэтилен), различаются по наличию экрана, типу жил, характеру их скрутки.

Медные кабели бывают разных видов:

• Контрольные гибкие кабели нашли широкое применение в электромонтажных работах, системах автоматизированной транспортировки, системах безопасности и автоматизации управления.
• Огнестойкие и безгалогеновые кабели отвечают требованиям к повышенной огнестойкости и негорючести для сохранения работоспособности в случае возникновения пожара и для систем пожарной сигнализации.
• Кабели управления обладают повышенной гибкостью для применения в роботах, на конвейерах и транспортерных лентах.
• Кабели для передачи данных с защитой сигнала от внешних помех.
• Кабели для частотных преобразователей и сервоприводов.
• Кабели для передачи данных для оборудования офисов, звукозаписывающих студий, внешних линий связи, для медоборудования. Они имеют конструктивные особенности (попарно свитые жилы, дополнительные экраны).
• Специальные термостойкие кабели с силиконовой оболочкой, выдерживающие температуры до 800 градусов (холодильные или нагревательные установки, сталелитейное производство, кораблестроительная и авиационная промышленность, цементные, стекольные производства, сауны и солярии).
• Крановые кабели, которые необходимы для обеспечения работы подъемных механизмов (краны, подъемники, лифты). Они отличаются высокой устойчивостью к механическим воздействиям, выдерживают скручивающие и растягивающие усилия, имеют химически стойкую оболочку.

И еще много других – всепогодный резиновый кабель, плоский, компенсационный, коаксиальный (радиочастотный), видеокабель, инсталляционный, телефонный, BUS-кабель, кабели с разъемами, для альтернативной энергетики и медиа технологий, спиральный и судовой кабели.

Медные провода в домашней разводке

Как было сказано выше, отдать предпочтение жесткому или гибкому медному проводу в разводке дома или квартиры должен или производитель работ, или хозяин дома. Потому что розетки и осветительные приборы имеют стационарное месторасположение. Но тут придется учитывать временные затраты на проведение монтажных работ. К примеру, гибкий медный провод укладывать легче и быстрее. Это вам скажет любой электрик.

Но тут есть и одна отрицательная позиция – при соединении провода медного гибкого в распределительном щитке или в розетке, необходимо провести оконцевание его жил. Что это значит? Так как медный многожильный провод – это большое количество мелких проводков, то при соединении их к другим клеммным устройствам произойдет их распушивание. А это приводит обычно к снижению качества контакта. Поэтому на концы жил надеваются специальные наконечники обжимного типа, которые зажимаются на проводе специальным инструментом. И вот на эти операции уходит много времени. Кстати, оконцевание можно провести простой пропайкой жил.

Пайка медных проводов

Есть еще один момент, на который необходимо обратить внимание. Если розетки или светильники меняются часто, если они периодически подвергаются ремонту, то лучше использовать многожильный медный кабель в разводке дома

При проведении монтажных и ремонтных работ сам кабель подвергается изгибу, поэтому жесткий провод может многократных изгибов просто не выдержать. Хотя качество современных розеток и светильников достаточно высокое, так что говорить о частом выходе их из строя не приходится. Добавим, что оптимальный вариант для электрической бытовой разводки – двухжильный жесткий кабель.

Обзор параметров

Класс провода по гибкости

Основная часть кабельной конструкции – металлическая жила, через которую идет электрический ток. Главные параметры – сопротивление постоянному току, пропускная способность и поперечное сечение. Все жилы выпускаются по нормативным документам, которые определяют стандарт сопротивления постоянному току 1 км жилы при 20°С (ГОСТ 22483-77).

Допустимый ток для медных проводов зависит от суммарной мощности потребителей и напряжения электрической цепи. Вычисляется по формуле: I= P/V и составляет 10А на 1 мм2.

Класс проволоки исчисляется от 1 до 6, чем выше цифра, тем больше гибкость. Для стационарной неподвижной проводки используют продукцию 1–2 класса. Для передвижных механизмов подойдет провод гибкий с классом от 3 до 6.

Маркировка проводников (диаметр провода)

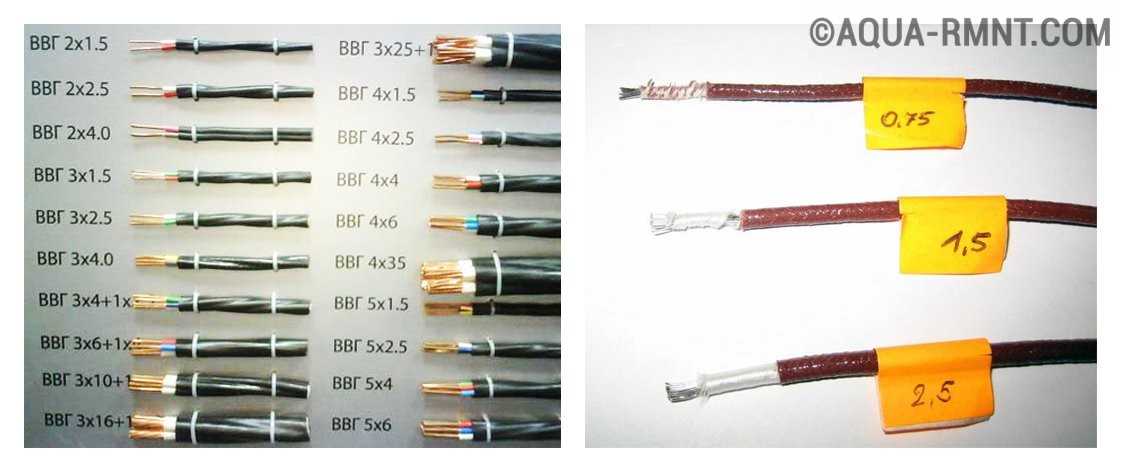

Если сечение совпало с указанным на бирке – прекрасно, можно смело брать. А вот когда получившийся результат намного меньше, стоит остановить свой выбор на более мощном кабеле, следующем по параметрам. В противном случае можно поискать провода в других магазинах. К сожалению качественный товар, отвечающий ГОСТу, в нынешнее время является встретить не так просто. Помните, что качественный кабель дешевым не будет. Отсюда следует вывод — хотите получить качественный товар — ищите проверенные магазины с соотвествующей ГОСТу маркировкой.

Перед принятием окончательного решения — брать или не брать провод, необходимо очень тщательно осмотреть изоляцию. Пластмассовая оболочка жилы должна быть сплошной, иметь внушительную толщину, которая будет одинакова по всей длине. В случае, если помимо несовпадений в диаметре выявились еще и отрицательные нюансы с оплеткой, тогда конечно нужно искать другой магазин, в котором закупка кабеля была бы произведена в другом месте и у совершенно другого производителя. С электричеством лучше не рисковать.

Поэтому, лучше переплатить, возможно, потратить больше времени на поиски, зато купить качественный проводник, сделанный по ГОСТу, а не произведенный по ТУ. В этом случае можно гарантировать, что кабель без всяких проблем отслужит заявленное в документах время, а, скорее всего, и на много дольше. Выбор проводов -дело очень серьезное, халатно отнестись к которому ну уж никак нельзя. Не стоит рисковать строением только из-за того, чтобы сократить время на поиски или сберечь лишние копейки.

Зависимость тока, мощности и сечения жил

Какой материал для проводки лучше?

Теперь разберемся более подробно, какой провод лучше медный или алюминиевый. В этом отношении появилось множество стереотипов и заблуждений, о которых поговорим ниже:

Долговечность. Считается что срок жизни медного провода больше, чем алюминиевого. Это ошибочное мнение. Если заглянуть в специальный справочник, можно убедиться, что ресурс кабелей из обоих видов металла идентичен. Для изделий с одинарной изоляцией он составляет 15 лет, а с двойной — 30. Склонность к окислению. Применяя кабель из алюминия, стоит помнить о его склонности к окислительным процессам. Еще в школе нам рассказывали что Al (алюминий) — металл, который активно взаимодействует с кислородом, из-за чего на его поверхности появляется тонкая пленка. Последняя защищает металл от дальнейшего распада, но ухудшает его проводимость. Если изолировать провод от окружающей среды, риск окислительных процессов сводится к минимуму. Оптимальный вариант — применение специальных клеммников с токопроводящей пастой. Особенность последней заключается в улучшении качества контактного соединения между двумя проводами и снятие пленки окисла с металла. Кроме того, специальная смазка исключает контакт алюминия с окружающим воздухом. Прочность. Медная проводка считается более прочной и способна выдерживать многоразовые сгибания. В ГОСТе прописано, что провод, выполненный из меди, должен выдержать 80 перегибов, а из алюминия — 12. Если проводка проходит в стене, полу или спрятана под потолком, такая особенность не так важна. Стоимость. Цена провода из алюминия ниже в 3-4 раза

Но при выборе важно помнить, что медный провод сечением 2,5 кв.мм рассчитан на ток 27 Ампер. Если отдавать предпочтение алюминиевой проводке, толщина провода должна составлять 4 кв

мм (номинальный ток 28 Ампер). Сопротивление. Определяясь, что выбрать — алюминиевые или медные провода, стоит учесть разное удельное сопротивление. Для меди этот параметр составляет около 0,018 Ом*кв.мм/м, а для алюминия — 0,028. Но стоит учесть, что общее сопротивление (R) проводника зависит не только от упомянутого параметра, но и от длины и площади проводника. Если учесть, что для той же нагрузки применяются алюминиевые провода большего сечения, итоговое R изделий из меди и алюминия будет приблизительно идентичным. Наибольшее сопротивление возникает в местах соединения, но при следовании рассмотренным выше советам этого можно не бояться. Легкость монтажа. Считается, что соединение проводов из алюминия — более сложная задача. Это актуально лишь при обычном объединении проводки, путем скрутки. В случае применения оконцевателей, клеммников или болтов такая проблема отпадает.

Отдельного внимания заслуживает ситуация, подразумевающая контакт двух различных металлов. При объединении меди и алюминия в месте контакта происходят различные процессы, из-за протекания которых увеличивается сопротивление. В результате место стыка двух проводов перегревается, изоляция разрушается и возрастает риск воспламенения.

Рассмотренная выше особенность характерна для всех металлов, имеющих различное удельное сопротивление. Кроме того, многие производители используют не «чистые» металлы, а их сплавы, что также приводит к изменению параметра сопротивления. Чтобы избежать проблем в будущем, лучше правильно соединять провода и отказаться от их скручивания.

Как определить сечение кабеля по диаметру, формула, таблица

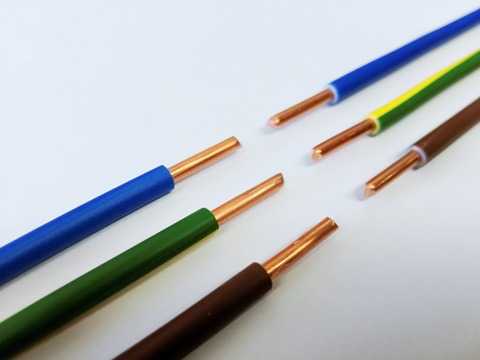

Конструкция одножильных и многожильных проводов

Под одножильным проводом подразумевается проводник с определенным количеством проводов, каждый из которых имеет одну монолитную жилу. Например, внизу на рисунке вы видите кабель медный двухпроводный одножильный. Многожильным же называется кабель с определенным количеством проводов, каждый из которых состоит из нескольких жил. В совокупности эти жилы определяют общее сечение проводника.

Одножильные и многожильные провода имеют одни типоразмеры. Например, каждого вида можно приобрести 1,5 мм2, 2,5 мм2 и 4 мм2 – сечения, которые используются для домашней проводки. Конечно, 4 мм2 используется реже, так как это большие денежные затраты, но все же есть владельцы домов, который с запасом на будущее кладут у себя дома такой провод.

Идентичные сечения одножильных и многожильных проводов выдерживает одинаковую нагрузку (если сравнивать один и тот же материал, например, медь). В плане сопротивления немного выигрывает одножильный провод, но это не критично в условиях домашней проводки.

У каждого типа провода есть свои плюсы и минусы. Мы рассмотрим их применительно к домашней скрытой проводке, поэтому плюсы некоторых изделий в данном случае могут стать минусами и наоборот. Что мы имеем ввиду? Давайте разбираться.

Расчет сечения

Сечение медного провода — это та площадь, которую имеет жила в поперечном разрезе. На величину оказывают влияние длительно допустимая нагрузка, сила тока.

Самый простой способ рассчитать сечение — воспользоваться данными таблиц, учитывающих условия эксплуатации и максимальный ток. Для этого потребуется еще два показателя — суммарная мощность электропотребителей (кВт или Вт) и напряжение (В). Первый указывают в технических паспортах или на корпусах приборов, а второй для городских квартир составляет 220 В.

Далее в специальных таблицах находят полученные значения мощности и сопоставляют с диаметром проводника. Помните, что в расчетах необходимо оставлять небольшой запас по диаметру. Ведь при подключении новой техники нагрузка возрастет.

Оконцевание многожильных кабелей

У многопроволочной жилы есть один серьезный недостаток, который, впрочем, легко исправляется: многочисленные тонкие жилки-проволочки имеют свойство распушиваться, что существенно снижает качество контакта. С этой целью на окончания жил надевают специальные наконечники, которые зажимаются на кабеле при помощи инструментов или простой пропайкой.

Для обжима используются особые обжимные клещи (на рисунке слева), обычный стриппер с прессом (инструмент для снятия изолятора, на рисунке справа) или молоток с плоскогубцами.

Технический процесс оконцевания можно посмотреть в роликах Обжим проводов. Гильзование провода или Опрессовка многожильного провода наконечником.

Виды

Сварочная проволока медная М1. Фото БВБ-Альянс

Химический состав медной присадочной проволоки, который в значительной мере отличается от омедненной, должен быть близок к составу свариваемых медных сплавов. Поэтому количество видов соответствует существующим маркам меди и сплавов на ее основе.

• Для сварочных швов, где прочностные характеристики не так важны, используется присадочный материал из технической меди. Сварочная проволока М1 как раз относится к таким материалам.
• Сварка сплавов меди, где никель является основным легирующим элементом (константан, мельхиор и другие) выполняется с помощью медно-никелевой присадочной проволоки, такой, например, как легированная проволока МНЖ5-1.
• Медно-алюминиевая присадочная проволока, например, CuAl8, применяется для сварки алюминиевых бронз.
• Медно-кремниевая СuSi3 применяется для сварки медно-кремниевых, медно-цинковых сплавов и оцинкованной стали в среде инертного газа аргон.
• Медно-оловянный присадочный материал (БрОФ6,5-0,15) используется для сварки в защитных газах оловянно-фосфористой бронзы и других оловянных бронз.
• Латунная проволока и прутки из нее (Л63, Л60-1 и другие) применяются в газовой сварке латуни и наплавочных операция для улучшения свойств углеродистых сталей.

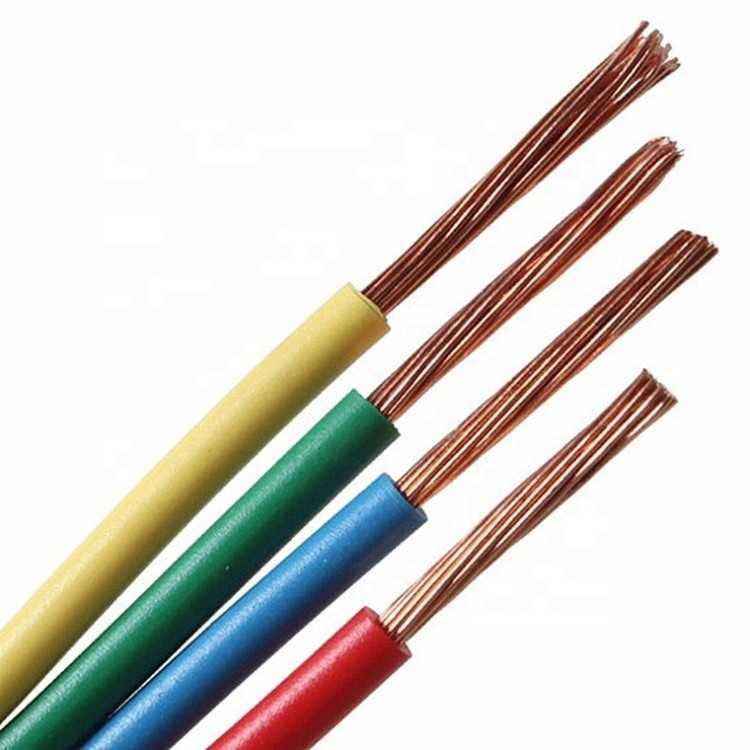

Правила подключения многожильного проводника

Очень часто во время прокладки многожильного кабеля или же провода возникает необходимость подключения его к таким распространённым элементам электрической цепи как автоматический выключатель, розетка, счётчик, вилка, патрон светильника и так далее. Чаще всего при этом используется именно медные провода, особенно в быту. Главная задача при этом обеспечить надёжный контакт с зажимным болтовым соединением этих устройств и аппаратов, а значит сделать многожильный провод как можно монолитнее и однороднее. Выполнить данную процедуру можно несколькими способами:

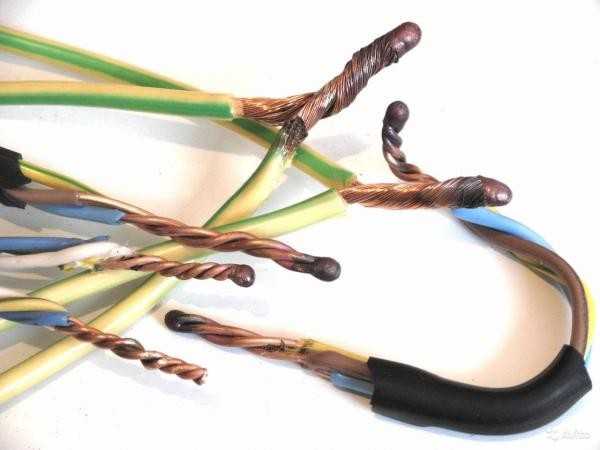

• Скрутив все тонкие жилы в тугой пучок и если позволяет сечение, загнуть его в противоположную сторону. Сделать это можно пассатижами или же руками, всё зависит от сечения токопроводящей жилы. Этот способ самый простой и применяется в современной проводке только в экстренных случаях, но он тоже имеет право на существование. Выполнить данную процедуру с кабелем большого сечения таким способом не получится, поэтому он больше подойдёт для подачи напряжения к вилке, к розетке или к патрону маломощного осветительного прибора.
