Последовательность монтажа металлопластиковых труб отопления

Типы используемых фитингов

Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:

компрессионные фитинги для металлопластиковых труб;
детали обжимного (или прессового) типа;
надвижные фитинги для труб из металлопластика.

Компрессионные

Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.

Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо

Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:

Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.

Монтаж резьбового фитинга

Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.

Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.

Обжимные

Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.

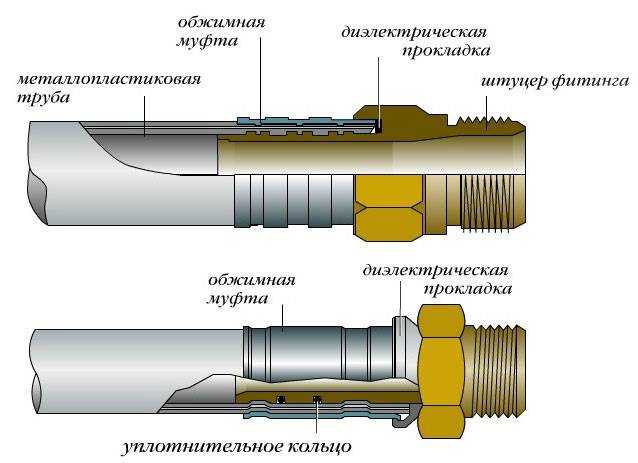

Устройство обжимного фитинга

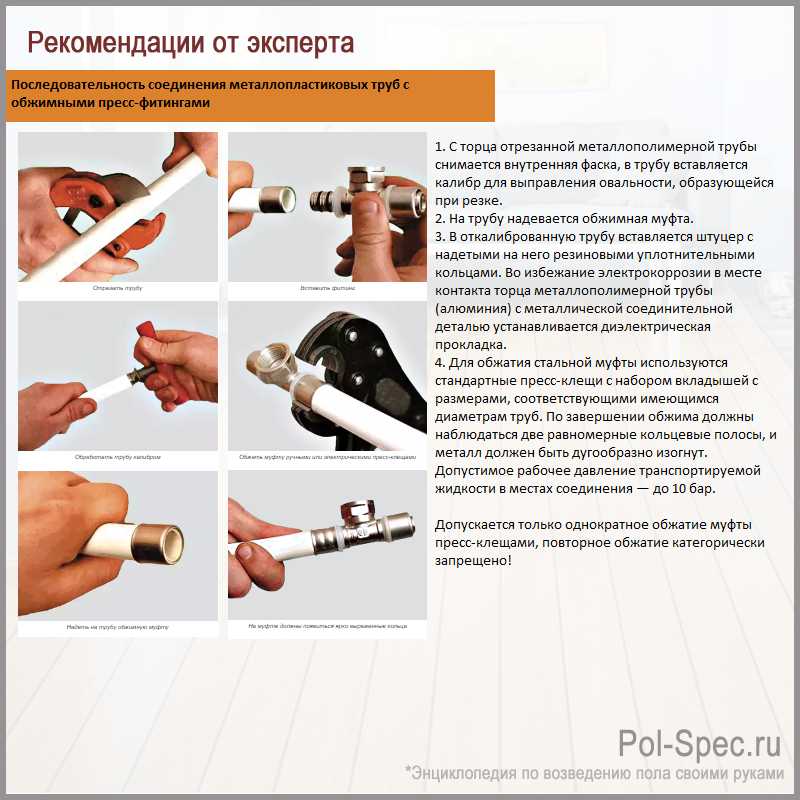

Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:

Конец трубы обрезается строго под углом 90˚ к ее оси.
С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.

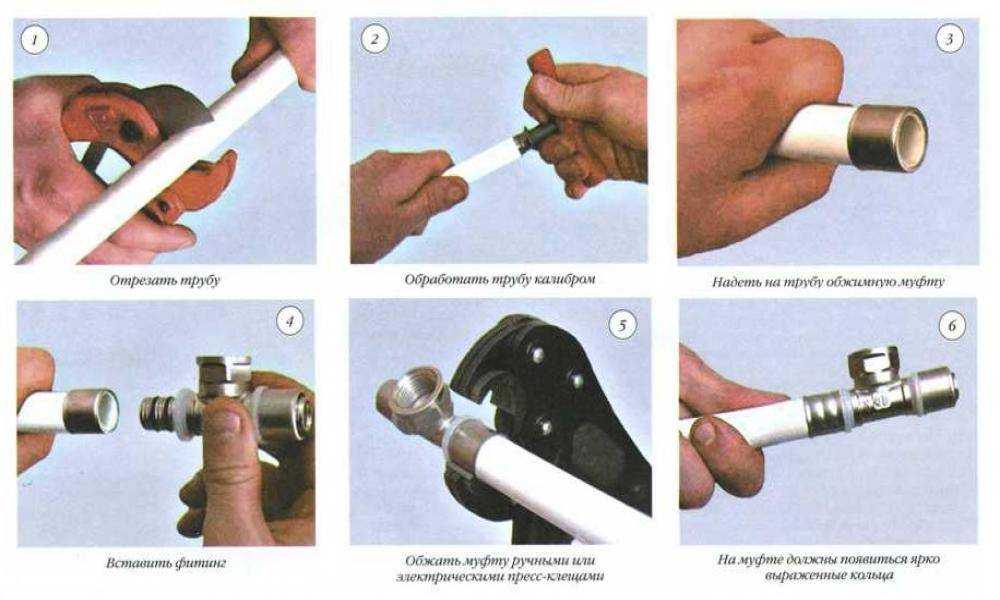

Монтаж обжимного фитинга

Надвижные

Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.

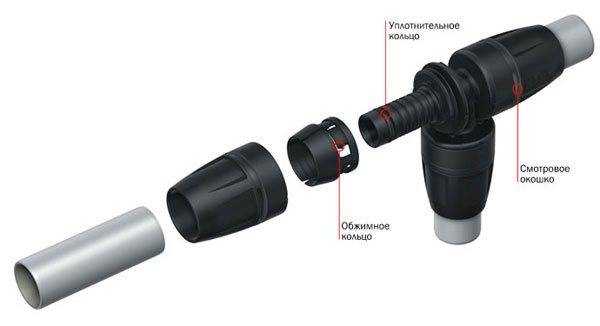

Устройство надвижного фитинга

Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:

Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
В отверстие в трубе вставляется штуцер соединительного элемента.
Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.

Соединение посредством надвижного фитинга является неразъемным

В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.

Схемы разводок для санузла и ванной

При сантехнических работах, проводимых в ванных комнатах и туалетах, могут применяться три схемы разводок металлопластиковых труб. Для частных домов наиболее рациональным является использование коллектора.

Эффективная коллекторная система

Надежный и практичный вариант, предполагающий подключение каждого объекта к центральной трубе через подводящую пару. Это позволяет крану регулировать или отключать водоподачу к каждому конкретному сантехустройству.

При параллельной разводке каждое сантехническое устройство оснащается собственной водопроводной линией и своим запорным краном. Все ветки выходят из одного устройства – коллектора

Все регулирующие приборы располагаются в компактном коллекторе, который помещается в специально отведенном для них пространстве (шкафу).

Подводящие трубы, имеющие минимум соединений, не требуют особого контроля, что позволяет производить прокладку скрытым способом. Недостатком этого варианта является достаточно высокая стоимость, поскольку для каждого подключения потребуется приобрести особый запорный кран. Поскольку такая система достаточно сложная, работы необходимо производить аккуратно и тщательно.

В коллекторной водопроводной разводке контрольные устройства и запорные приспособления устанавливаются на трубу, подающую воду в коллектор

Важное преимущество: в случае выхода из строя отдельного предмета (стиральной машины, смесителя) нет необходимости полностью отключать ванную от водоснабжения – достаточно просто выключить необходимый запорный кран

Последовательная система подсоединений

Такой вариант предполагает подключение каждого сантехпредмета к магистральной трубе при помощи отдельного тройника. Он больше подойдет для ванных с минимальным количеством объектов (стиральная машина, общий смеситель).

Последовательную разводку, схематично изображенную на рисунке, рекомендуется применять для помещений с небольшим количеством объектов, которые поочередно подсоединяются к трубам при помощи тройников

Последовательную схему можно реализовывать уже после завершения в комнате отделочных работ, применяя открытую систему укладки. Процесс сборки достаточно прост: труба прокладывается от одного предмета к другому, одновременно из тройника выводится подводящий элемент.

Этот вариант требует минимальных финансовых затрат. Следует учесть, что при большом количестве точек забора жидкости напора может не хватить, и система будет функционировать с затруднением или даже совсем выйдет из строя.

Система разводки с проходными розетками

Подсоединение сантехнических устройств происходит аналогично последовательному, но вместо тройников используются розетки. Эта схема обычно применяется лишь в индивидуальных домах, поскольку она требует прокладки труб большой длины, а также установки дополнительного насоса, который поможет обеспечить нужный напор воды.

При выполнении соединительных работах с металлопластиковыми трубами следует учесть несколько важных нюансов:

При разработке конструкции желательно предусмотреть минимум соединений

Важно применять трубу и соединительные муфты, сделанные из одного и того же материала. Для трубопровода лучше использовать теплоизоляцию, позволяющую предотвратить оседание конденсата

Необходимо предусмотреть свободный доступ к приборам учета, фильтрам, разъемным соединениям.

Соблюдение правил позволит создать надежную систему, способную прослужить много лет.

Чем соединять металлопластиковые трубы?

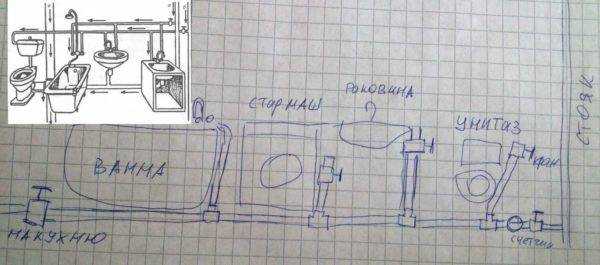

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком

Тип резьбы и ее размер подбираете в зависимости от вида используемого крана

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

http://thewalls.ru/neobyichnyie-resheniya/metalloplastikovye-tryby-montaj-i-soedinenie-vodoprovod-svoimi-rykami-kak-soedinit-mejdy-soboi-fitingami.html
https://aqua-rmnt.com/uchebnik/truby/montazh-metalloplastikovyx-trub.html
http://obustroen.ru/stroymaterialy/truby/soedinenie-metalloplastikovyx-trub.html
https://stroychik.ru/strojmaterialy-i-tehnologii/montazh-metalloplastikovyh-trub

Инструменты для монтажа металлопластиковых труб

Одним из главных преимуществ МП труб является простота их монтажа. Некоторые элементы можно установить даже вручную, но для выполнения основных установочных работ все же потребуется определенный инструмент.

Трубогиб – часто применяемый при монтаже металлопластика инструмент, позволяющий вручную изменить наклон эластичной трубы для максимально плотного сцепления. Чаще всего применяется в случае, если стандартная округлая форма должна быть изменена на овальную. Это простой и безопасный в бытовом применении прибор, который позволяет минимизировать риски деформации изделия или его разрушения. Работает практически со всеми видами сечений.

Пружинный трубогиб предназначен для домашнего использования. Механизм действия прост – пружина вводится внутрь и разгибается в месте предполагаемого сгиба.

Гидравлические агрегаты – приспособления профессионального уровня. Работают при помощи насоса, который позволяет свести к минимуму механический нажим на трубу. Это гарантирует точное и безопасное сгибание трубы в нужном месте.

Пресс-клещи – инструмент для точной и аккуратной обработки деталей МП труб, что позволяет создавать надежное долговечное сцепление элементов системы.

Клещи для ручной работы позволяют применять их без специальных навыков в быту при необходимости корректного обжима муфты на трубах диаметром до 20 мм. Такой инструмент хорош для проведения малых ремонтных работ своими руками, но в более масштабных мероприятиях принимают участия приборы помощнее – пресс-клещи с электрическим приводом, которые ровно и с ювелирной точностью обрабатывают поверхности диметром до 110 мм.

Электрический пресс-инструмент используется в основном профессионалами, в личных же целях его использовать нецелесообразно из-за внушительных габаритов.

Причины и методы устранения протечки металлопластиковой трубы в местах соединений

Устранение течи в металлопластиковых трубах, соединенных компрессионными фитингами

Течь, как правило, образуется из-за проблем с фитингами для металлопластиковых труб либо по причине некачественного устройства системы трубопровода.

Как работать с металлопластиковыми трубами при образовании течи из-под компрессионного фитинга? Необходимо для начала попробовать просто поджать гайку по резьбе, так как, к примеру, компрессионные фитинги имеют свойство со временем (раз в 2-3 года) ослаблять «хватку».

Если таким образом устранить течь не удается, тогда потребуется произвести слив воды из системы и выполнить более комплексную проверку:

Проверить, не было ли повреждено уплотнительное кольцо между корпусом фитинга и штуцером, вставляемым в трубу (если фитинг компрессионный, а не прессовой).
Выяснить, ровный ли срез самой трубы.
Определить, не износились ли прокладки фитинга на штуцере, вставленном в трубу.

Выяснив проблему и устранив ее, выполняют обратную сборку элементов трубопровода, промазывая соединения силиконом (подматывая резьбу ФУМ лентой).

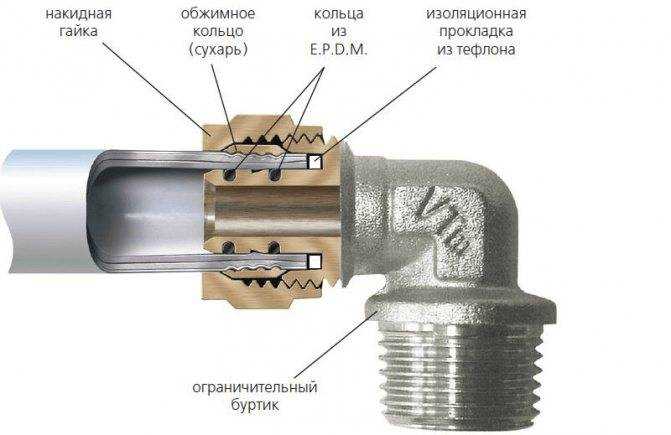

Конструкция компрессионного фитинга

Устранение течи в металлопластиковых трубах, соединенных прессовыми фитингами

Случается, что течь образуется в прессованных латунных соединениях. Сборка данного типа соединений производится посредством разводного ключа, и если гайки закручены слишком сильно, от этого может деформироваться мягкое кольцо (т.н. оливка) внутри фитинга, что, наверняка, спровоцирует возникновение течи.

Ремонт металлопластиковой трубы в данном случае будет заключаться в следующем:

Потребуется разобрать протекающий конец соединения, снять с оливки колпачковую гайку и извлечь из фитинга конец трубы.
Чтобы отрезать оливку, нужно воспользоваться ножовкой. Конец трубы следует зачистить мелкозернистой стеклянной шкуркой либо обыкновенной проволочной мочалкой. После этого на конец трубы потребуется надеть новую оливку.
Затем соединение собирают заново и на корпусе фитинга вручную затягивают колпачковую гайку. Производят гаечным ключом один полный оборот, проверяют соединение на предмет его гидроизоляции.
Если соединение все еще «течет», гайку необходимо подтянуть еще примерно на четверть оборота.

Муфтовое соединение металлопластиковых труб

Альтернативные методы ремонта

Если позволяет проходное сечение фитинга, при этом есть доступ к трубам до и после фитинга, то возможен еще один метод ремонта – шунтирование фитинга посредством медной трубки подходящего диаметра.

Для этого трубу обрезают в доступных местах до и после потекшего фитинга, на концы труб устанавливают фитинги, переходящие на резьбу. Затем сквозь аварийный участок протягивают трубу-шунт, накручивают на резьбу фитинги для трубы-шунта из меди и опрессовывают соединения.

При подтеках паяльных соединений спускают из трубы воду, после чего тщательно высушивают ее феном или паяльной лампой. Теплое соединение слегка смачивают самоочищающимся паяльным флюсом, затем снова разогревают соединение с целью расплавки припоя. При этом флюс способствует его проникновению в имеющиеся пустоты и надежному уплотнению соединения металлопластиковых труб.

Монтаж металлопластиковых труб

Монтаж трубопровода из металлопластика включает в себя несколько этапов:

Подготовку материалов, инструмента.
Монтаж соединений.
Испытание готового трубопровода.

Подготовка материала для всех видов соединений является одинаковой. Трубы необходимо нарезать согласно проекту. При замере следует учитывать напуск длины для фитинга.

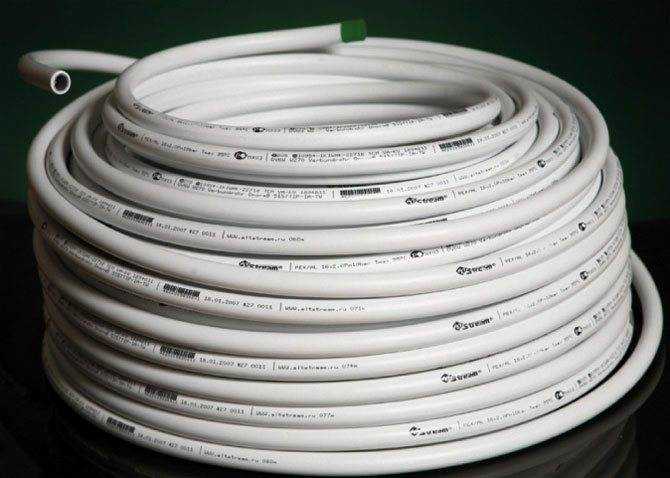

Поскольку металлопластик продаётся в бухтах, то материал перед монтажом необходимо выпрямить путём раскатыванием трубы на ровной поверхности. Предварительно трубу следует завернуть в несколько слоёв ветоши.

Инструменты

Набор инструментов для монтажа металлопластиковых коммуникаций зависит от того, какие фитинги используются для соединения частей трубопровода.

Чтобы собрать трубопровод из металлополимерных труб необходимо иметь:

труборез или ножовка по металлу для отрезания материала;
калибратор — для расширения трубы и придания окружности идеальных пропроций;
фаскосниматель — для снятия фаски;
наждачную бумагу для зачистки заусенец на краях трубы;
разводные (или гаечные) ключи;
пресс-клещи для некоторых видов соединений;
строительный фен или приспособление для сгибания, например, песок.

Нарезку предпочтительнее делать ножницами, но можно использовать и ножовку или острый нож.

Когда края подготовлены для соединения, трубу вставляют в фитинг. Существует несколько видов соединения металлопластиковых труб между собой или с переходом на другой материал:

компрессионные фитинги;
пресс-соединение;
пуш-фит.

Рекомендуем ознакомиться: Как выбрать клей для качественного соединения ПВХ труб?

Компрессионное соединение

Соединение металлопластиковых труб при помощи компрессионных фитингов является распространённым и доступным для самостоятельного монтажа. Такие узлы можно разбирать и собирать вновь. Для установки потребуется 2 разводных ключа.

Алгоритм монтажа:

Фитинг раскручивают и разбирают. Накидную гайку и обжимное кольцо надевают на конец трубы.
Внутреннюю часть трубы и конец фитинга с резиновой прокладкой смазывают густой мыльной пеной для облегчения процесса совмещения. С этой же целью внутренний диаметр предварительно развальцовывают калибратором. Такие меры позволят предотвратить смещение резиновых прокладок.
Фитинг вставляют на место соединения, смещают кольцо и закручивают гайку. Процесс закручивания проводят при помощи двух ключей.

Полученное соединение требует периодического контроля и подтягивания гайки при протечке.

Пресс-соединение

Обжимное соединение монтируют при помощи пресс-фитингов и пресс-инструмента (ручного или электрического).

Схема монтажа:

Подготовка: срез обрабатывают и зачищают. Пресс-фитинг разбирают и проверяют целостность и наличие прокладок, затем снова собирают..
Край для соединения надевают на штуцер до контрольного окна.
Обжимают гильзу пресс-клещами, рукоятки инструмента сводят до упора.
Повторяют операции на противоположном конце соединительного фитинга.

Полученное соединение может служить до 50 лет, но является неразборным.

Соединение пуш-фит

Пуш-фитинги являются самыми дорогими элементами для соединения труб из металлопластика. Однако их использование не требует никакого инструмента и навыков, является надёжным и долговечным.

Подготовленная труба вставляется в пуш-фит до контрольного отверстия. Далее собирают всю конструкцию. Запускают пробный поток, под действием которого соединение закрепляется внутренним клином.

Процесс монтажа металлопластиковых труб

Начинать монтаж металлопластикового водопровода необходимо от источника, к потребителю (к кранам). Отмотайте от рулона отрез трубы до ближайшего фитинга, и обрежьте её ножом. Откалибруйте, удалите заусенцы и снимите фаску. Затем вставьте трубу в фитинг до упора. В пресс-фитингах есть специальные отверстия, для контроля глубины. В них должен быть виден край металлопластиковой трубы. Затем вставляете фитинг в клещи, и обжимаете соединение.

Обжимные фитинги крепятся при помощи гаек и колец, входящих в комплект

Работать с пресс-клещами своими руками довольно просто, так как вставить туда фитинг «криво» не получится.

Процесс монтажа обжимных фитингов чуть отличается. На подготовленный обрезок трубы сначала надевается гайка, затем обрезное кольцо и уже после этого, труба вставляется в корпус самого фитинга. Перед тем, как закручивать гайку, мы настоятельно рекомендуем сделать подмотку лентой ФУМ. Требуется всего два-три витка. Начинать надо от края резьбы и намотку проводить, удерживая ленту внатяжку. После этого, смочите резьбу подсолнечным маслом. Этот приём защитит от появления протечек!

Гайку сначала закручивают руками до упора. И только потом, удерживая одним газовым ключом фитинг, другим подтягивают прижимную гайку. Тянуть изо всех сил не следует, но небольшое усилие приложить необходимо.

Монтаж при помощи пресс-клещей

Фиксировать металлопластиковую трубу к стене следует через каждый метр. Специальные крепления через саморез укрепляются в поверхности, и в них вставляют трубу.

В тех местах, где это допустимо, трубу можно изгибать при помощи кондуктора. Для этого на трубу одевают кондуктор, подводят его у нужному месту, и аккуратно, удерживая руками изделие, на равноудалённом от целевого места расстоянии, сгибают трубу в нужной плоскости. Учитывая, что радиус изгиба металлопластиковой трубы равен её 8 диаметрам, такой подход не везде целесообразен.

Этап подготовки

Если для монтажа водопровода выбор пал именно на металлопластиковые трубы, то необходимо определить количество материала, которое потребуется для проведения работ.

Этот вид материала поставляется в бухтах длиной от 50 до 200 м., но в магазине можно приобрести любое количество погонных метров металлопластиковой трубы. Отсчёт длины внутридомового водопровода берёт от стояка.

Монтаж производится вдоль стен, немного выше уровня пола, поэтому требуется измерить расстояние по длине стены от стояка до предполагаемого места установки самого дальнего в вашем помещении крана.

Затем к получившемуся значению, добавить высоту от пола до монтажного отверстия кранов, унитазов и стиральных машин. В итоге, получится суммарная длина.

Сразу стоит заметить, что любое соединение труб значительно увеличивает расходы, а также является местом, критичным для надёжности системы, поэтому очень важно правильно рассчитать длину всей системы на подготовительном этапе. После того, как замеры будут произведены, следует получившееся значение в метрах округлить до целого числа в большую сторону. Затем стоит определиться с диаметром

После того, как замеры будут произведены, следует получившееся значение в метрах округлить до целого числа в большую сторону. Затем стоит определиться с диаметром.

Металлопластиковые трубы имеют внешний диаметр в диапазоне от 16 до 63 мм. При монтаже водопровода внутри жилого помещения, самым оптимальным вариантом является 20 мм. Труба 16 мм больше подходит для монтажа системы «тёплый пол», а также при отводке от основной магистрали к кранам и смесителям.

Если необходимо произвести подводку водопровода к частному дому от водопроводной сети, то выбирается максимальный диаметр этого материала.

Достоинства металлопластиковых изделий

Широкое распространение металлопластиковых труб обусловлено немалым количеством положительных качеств, присущих данному материалу. Например, в отличие от стальных и чугунных труб, металлопластиковые изделия совершенно не подвержены коррозии и отлично выдерживают воздействие химически активных веществ.

Еще одним немаловажным достоинством является простота монтажа и сборки. Для установки трубопровода из металлопластиковых труб потребуются, кроме самих труб, только накидные ключи, подходящие фитинги и минимум знаний о том, как соединить все части системы воедино.

Если говорить о фитингах, то нельзя не отметить достаточно высокую ремонтопригодность, причем это касается всех видов – например, резьбовые фитинги для металлопластиковых труб в простоте замены не уступают деталям других типов. Эти элементы очень легко устанавливаются и демонтируются при необходимости их замены – и все это при наличии минимума инструментов и опыта.

С использованием фланцев

Можно соединить пластиковые трубы фланцами без пайки. Такое сочленение считается очень надёжным — металлические фланцы могут стойко переносить огромную плюсовую температуру и высокое давление.

Сегодня даже в крупных по диаметру трубопроводах ставятся фланцы. Они обеспечивают действительно прочное соединение.

Фланцы для сборки бытовых пластиковых трубопроводов всегда имеют резьбу только на одной стороне. Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением — от 20 до 1200 мм.

Алгоритм соединения при помощи фланцев достаточно прост. В первую очередь нужно аккуратно натянуть фланец на трубу и надеть уплотнительную прокладку из резины. Прокладка должна заходить за край пластиковой трубы не больше чем на один сантиметр. Затем на эту прокладку аккуратно надвигается фланец.

На следующем этапе осуществляется стыковка с точно таким же фланцем другой пластиковой трубы. И затягивать болты здесь следует очень аккуратно. Если прикладывать слишком большие усилия, пластиковая поверхность может треснуть.

Что выбрать — пайка полипропиленовых труб или соединение металлопластиковых труб

Компрессионное соединение металлопластиковых труб

В частном строительстве и сельском хозяйстве, чаще всего, используют компрессионное соединение. Оно выполняется при помощи специальных ПЭ фитингов с запрессовывающей втулкой.

Главным преимуществом данного соединения является то, что при монтаже не требуется никакого специального оборудования, а также при необходимости есть возможность демонтажа любого соединения

Фитинги диаметром в 2-5 см монтируются вручную. Для больших размеров используется цепной ключ. Для затягивания фитингов можно использовать и гаечные ключи.

Технология соединения труб компрессионным способом предполагает:

Обрезку труб. Резать нужно под прямым углом при помощи сантехнических ножниц по металлу, технических ножниц для обрезки полимерных труб.
Очистку труб, устранение заусенцев и скругление кромок. Поверхность, которая будет вставляться в фитинг должна быть чистой и без дефектов. Иначе труба может, со временем, начать течь. Установку синей гайки. Гайку синего цвета снимают с фитинга и надевают на трубу.
Установку белого зажимного кольца. Установка выполняется утолщенным концом детали в сторону длинного конца трубы.
Установку фитинга. Элемент надевают на трубу и продвигают обжимное металлическое кольцо до упора.
Затягивание синей гайки. Лучше закручивать гайку сначала вручную, а потом при помощи инструмента.

К недостаткам компрессионного соединения относится то, что через некоторое время приходится делать их протяжку. При этом, протянуть фитинги может быть весьма затруднительно. Особенно, если коммуникации находится под полом. Иначе для проведения работ основание придется разобрать. Чтобы избежать протяжки, для соединения следует пользоваться пресс-фитингами.
