Вертикальный или горизонтальный формат?
Один из ключевых вопросов, который вам придется решить, если вы намереваетесь сделать печь для бани из трубы. Разумеется, он напрямую зависит от размеров парной.
Вертикальная — идеальна для маленьких помещений. Колосники и непосредственная топка размещены ступенчато, друг над другом, что позволяет в итоге сэкономить полезное пространство вокруг. Использование такого формата в последнее время заметно участилось, особенно в среде профессионалов. Споры о том, какая печь лучше всего подходит для бани, лучше обходить стороной: принимайте решение исходя из вашей конкретной ситуации.
Горизонтальная — решение, которое хорошо вписывается в формат просторных банных помещений. Одновременно это и тот классический вариант, который используется практически повсеместно. Характеризуется слегка увеличенным отсеком для топки. Часто для практичности его часть заходит в предбанник, что позволяет ускорить довольно утомительный подчас процесс растопки.
Согласитесь, что куда удобнее регулировать температуру из него, не тратя время на переход из одного помещения в другое. К тому же, во время таких «рейдов» воздух активно циркулирует по всей бане и мешает ее полноценному прогреву.

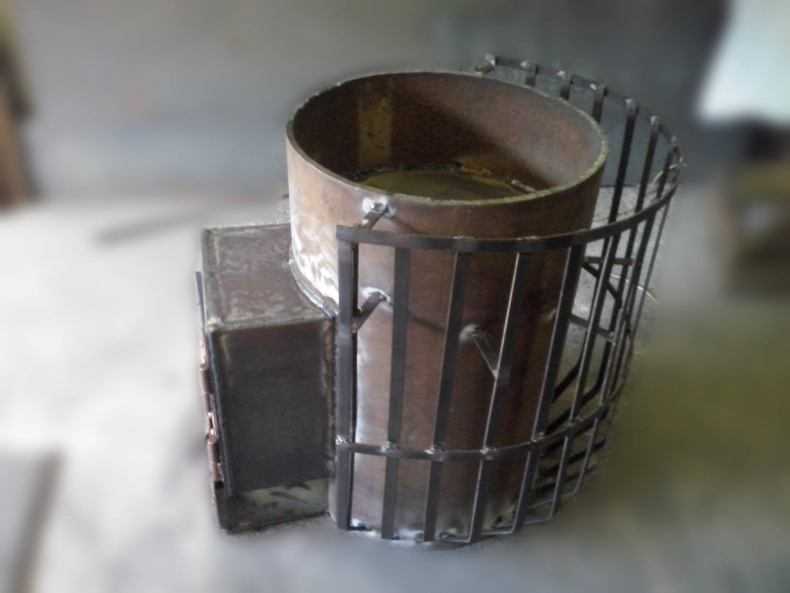

Вертикальная банная печь из трубы 530
Если помещение парной небольшое, то его можно оборудовать вертикальной конструкцией.
Технология изготовления своими руками:
- Из куска трубы длиной в 1 м выполняется первая часть печи для бани. Для поддувала внизу заготовки вырезается отверстие размерами в 5х20 см.
- Над дверцей подувала, из металлического листа в виде круга крепится дно топки. В центре диска устанавливается самодельный или купленный в магазине колосник.
- Отступив от дна заготовки примерно 5 см, вырезается отверстие для топки. Размер ее дверок должен быть в 25х30 см. После этого навариваются петли, и устанавливается створка.
- Отсекатель выполняется из прямоугольного металлического листа, который по углам приваривается к трубе. Между краями листа и стенками трубы будет проходить воздух, что обеспечит лучший нагрев печи для бани.
- Над полученной конструкцией, отступив вверх 5–10 см, размещается каменка. Ее низ в виде решетки изготавливается из прутьев. Дверца каменки выполняется так же, как и топочная.
- Из оставшегося обрезка трубы длиною в 0,5 м изготавливается бак для воды. Дно заготовки заваривается листовым железом в виде диска, в центре которого для дымохода нужно сделать отверстие. Внизу резервуара врезается кран, а сверху устанавливается полукруглая съемная крышка. Располагается бак для воды над каменкой.
Вертикальная печь для бани готова. Теперь ее нужно проверить ее работу и можно устанавливать в парную.
Схемы и чертежи самодельных печей

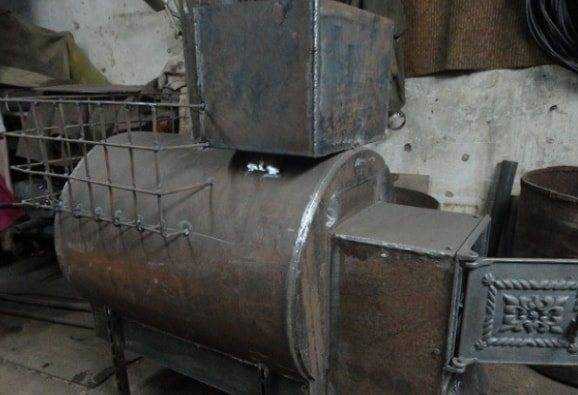

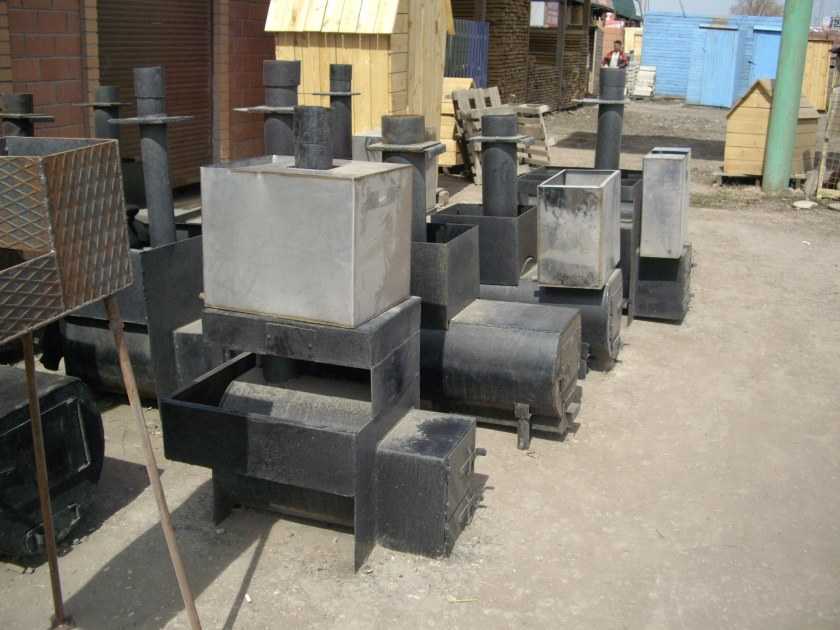

На фото выше наглядный пример горизонтальной печки. Схема топки с выносным водяным баком изображены отдельно. Под готовое изделие предусматривается фундамент. Нужно сделать отступ от стены 20 см.

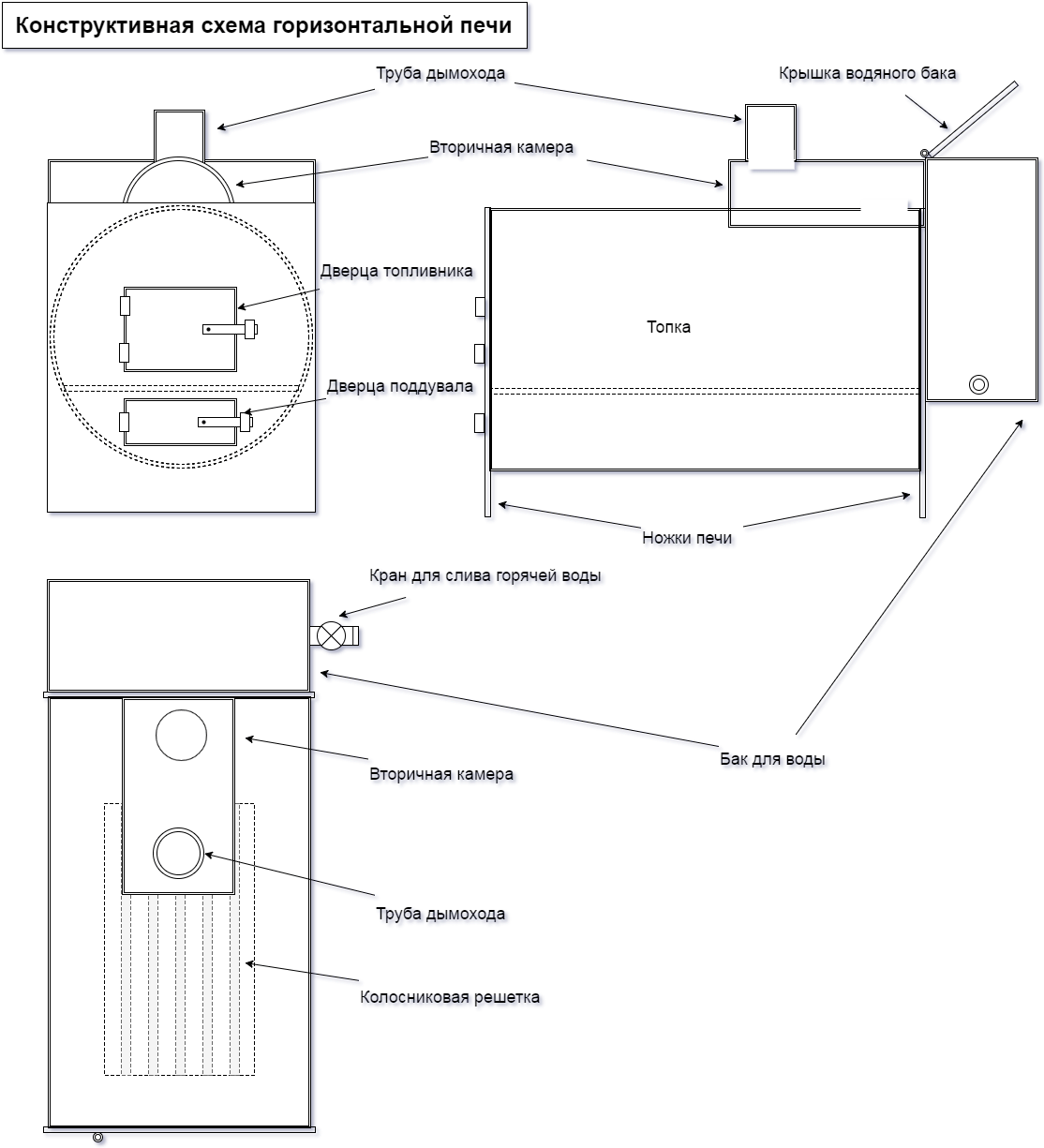

Здесь схематично показана работа горизонтальной печи, ход огня и дымовых газов. Водяной бак подключен и закреплен к верху стены.

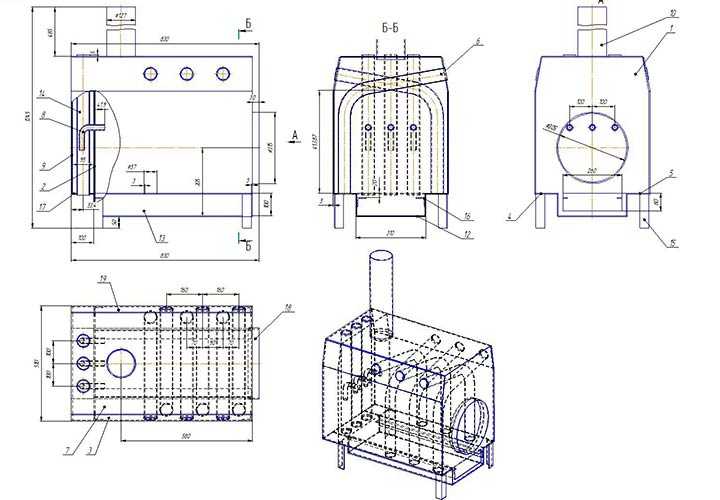

Вот чертеж печки из трубы с разных ракурсов с выведенной дымоходной трубой. В части потолка, стены, где дымоход будет выходить на улицу нужно провести утолщение в 12 см. Выступ трубы над крышей ‒ минимум 50 см.
Вот печка с горизонтальной загрузкой топлива. Общая высота ‒ 800 мм, длина ‒ 900 мм, ширина ‒ 600 мм. Для устойчивого положения снизу приварены металлические ножки. Камни укладываются сверху на решетке. К такой конструкции допустимо подключать теплообменник.
Вот схематичный принцип работы вертикальной печки из металлической трубы с присоединенным баком масла (отработки). Довольно сложный вариант для изготовления в домашних условиях. Без опыта браться за его сборку не стоит.

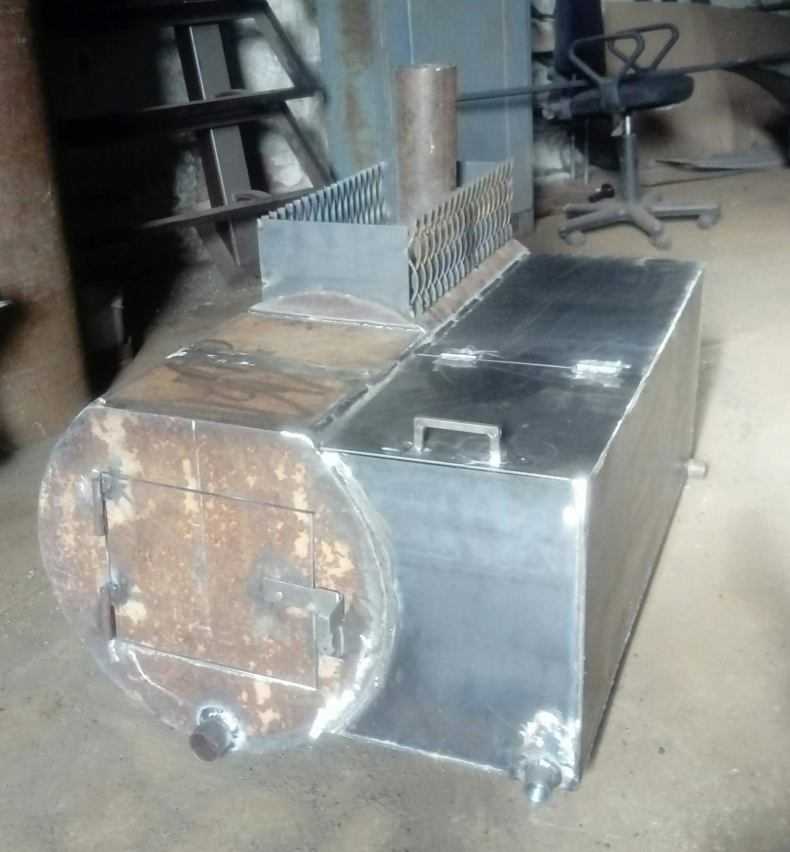

Вариант банного котла с горизонтальной загрузкой дров. Стрелками показано направление движения горячих газов. Для повышения теплоотдачи мастера рекомендуют обкладывать агрегат кирпичом. В этом случае прогрев помещения выйдет более равномерным.

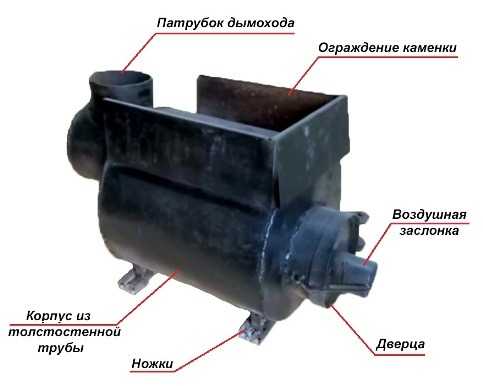

Трубная печка из толстой стали. На схеме отмечены общие размеры прибора, отдельно вынесены ключевые элементы и принцип их соединения.
Чертежи банных печей из трубы
Печь для бани состоит из нескольких элементов, присоединённых последовательно друг к другу посредством электрической или газовой сварки:
- Из корпуса. В нём устроен поддув с крышкой, портал под булыжники, топка, колосники.
- Из емкости (бака) для нагрева воды. Иногда ее делают не отдельным элементом, а продолжением корпуса.
- Из дымоотводной трубы.
- Из искрогасителя, устанавливаемого на дымоход.
Вода идёт по переточным трубам внутри ёмкости и выводится при помощи патрубков для холодного и горячего водоснабжения.

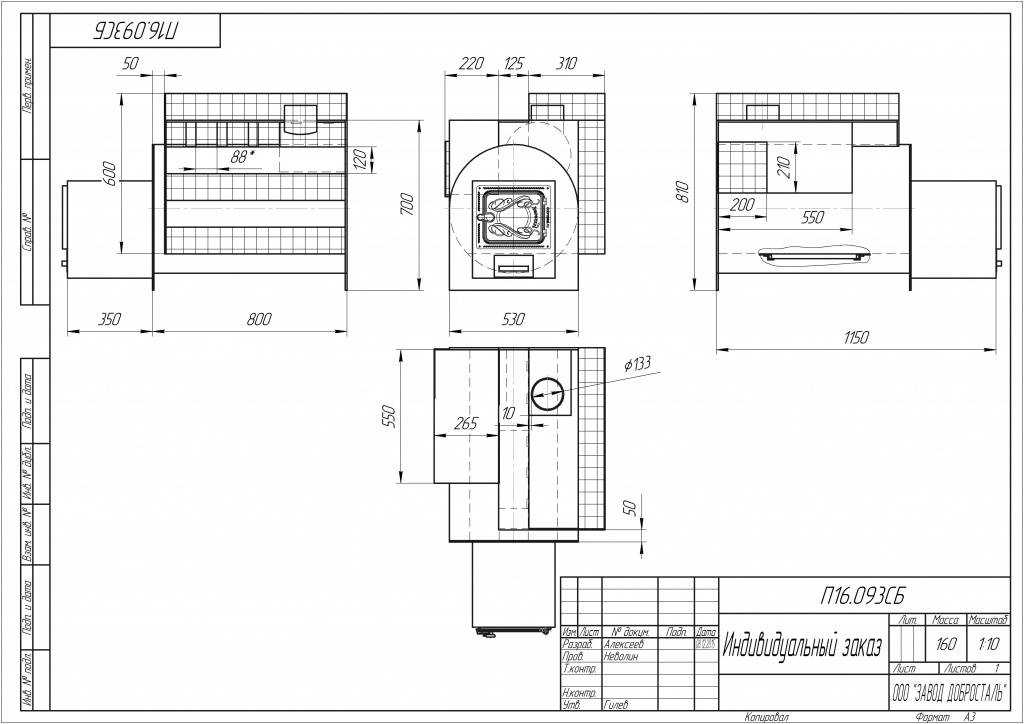

Фото 1. Чертеж горизонтальной банной печи из трубы, вид сбоку и спереди.
Выбор оптимального размера печи
Первый шаг ‒ рассчитать объем отапливаемого помещения. Поэтому измеряем ширину, длину, высоту парной и перемножаем между собой. Результат нужно поделить на два. Полученная цифра ‒ приблизительное количество киловатт, которое потребуется на обогрев помещения. Но нужно учитывать, что сверху еще будут лежать камни, которые придется нагреть, воду, чтобы мыться. То есть количество киловатт умножаем еще 3. Полученная цифра подойдет для утепленной парной, в которой душевая находится отдельно. Для неутепленной бани это значение умножается еще на 1,5.
Чтобы понять, какой понадобится объем топки, конечную мощность делят на 0,5‒0,6. Результат получают в литрах. Для вычисления линейных размеров объем топки возводят в кубический корень.
В размерах банной печки важно придерживаться следующих пропорций:
- Объем топки к сечению дымоходной трубы должен находиться в соотношении 1 к 10.
- Габариты топки к площади помещения ‒ 1:50, 1:70.
- Глубина топки к общим размерам печи ‒ 1:2, 2:3.
Самыми популярными размерами печей считаются следующие:
- Размер топочной части 55*55 см . Высота печи 90‒143 см. Средняя мощность 16 кВт. Может помещать от 60 до 150 кг лежачих камней. Хватит для обогрева помещения до 22 куб. м в объеме.
- Габариты топки 63*63 см . Высота печки от 98 до 158 см. Получится выполнить загрузку камней на 70‒170 кг. Чтобы нагреть за час парную, хватит объема 35 куб. м. Средняя мощность 28 кВт.
- Большая топка 73*73 см имеет вместительность до 250 кг камней . Как правило, при полной загрузке такой печи хватит жара минимум на 6 часов в помещении объемом до 50 куб. м.
Если с определением габаритов печи возникают трудности, то лучше взять консультацию у опытного печника или найти проекты печей из труб подходящих размеров в интернете.
Преимущества и недостатки
Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.
К другим преимуществам относятся:
- экономия денежных вложений,
- металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство,
- достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла,
- округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги,
- быстрый прогрев помещения менее чем за 1 час,
- металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению,
- цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.
Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

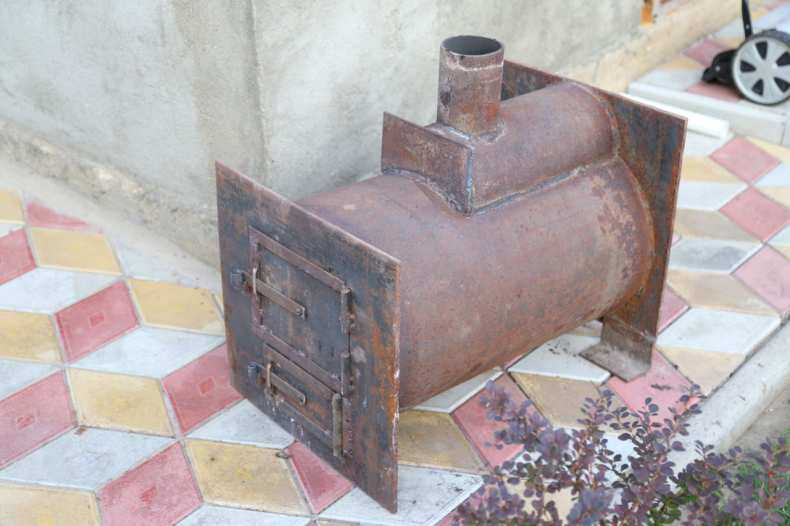

Горизонтальная печь из трубы – видео
Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.
Этапы работ по изготовлению печи своими руками:
- Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
- Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
- Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
- Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
- Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
- В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
- Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
- Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
- Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
- Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
- Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
- Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
- К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.
Горизонтальная банная печь готова. Теперь можно приступать к ее огневым испытаниям на улице.
Виды трубных печей
По устройству, форме топки они бывают горизонтальными и вертикальными. Отличия, преимущества, применение каждого из типов опишем подробнее.
Горизонтальная
Это банная печь продолговатой формы с углубленной топкой, которая идет горизонтально, что позволяет сразу загружать большой объем дров и быстро прогревать парилку. А при условии выноса части топки в предбанник, еще и эту комнату. Ее удобно использовать в комплекте с подвесным баком для воды. Большая длины топки греет одновременно и большее количество камней, за счет чего в парной улучшается конвекция теплого воздуха.
Готовая конструкция отличается сложным процессом сборки, но получается прочной, с высокими показателями теплоотдачи.
Основное преимущество горизонтального типа ‒ равномерный прогрев всех уголков помещения, чем вертикальная печка похвастаться не может.
Вертикальная
Этот вид ‒ экономичный вариант для небольшой бани. По виду очень схожа со стандартной буржуйкой. Такую печку ставят не только в баню, но и в гараж, летнюю кухню. Она не занимает много места. Загрузка дров выполняется вертикально. Вся конструкция печи располагается в парилке, что вызывает неудобства при растопке и чистке зольника.
Диаметр вертикальной печи равен диаметру используемой для ее изготовления трубы. Сразу под каменкой идут колосники, сверху каменки ‒ площадка под закладку камней, возможно присоединение бака для нагрева воды. Такая самоделку изготовить гораздо проще, чем горизонтальную, и займет это меньше времени.
Минус вертикального типа ‒ хороший прогрев стен помещения, а вот пол и воздух вверху парной прогреваются плохо.
Но этот недостаток не касается оригинальной «ракетной печи». Конструкция с боевой ракетой не имеет ничего общего, кроме внешнего вида. Отличается высоким КПД, экономичным расходом дров и хорошей теплоотдачей. Бывает с открытой и закрытой топкой. Для бани предпочтительнее второй вариант.
Недостатки
Минусы металлических самодельных печей:
- металл быстро отдает тепло после окончания горения топлива, поэтому почти все время отдыха в бане печь приходится топить;
- для большого домика одной печи может быть недостаточно для отопления;
- неодинаковый нагрев прогрев парильного отделения – возле печи горячо, на расстоянии – прохладно;
- о металл при прикосновении можно обжечься. Для этого вокруг корпуса печки иногда монтируют ограждение;
- печь для бани из металла недостаточно пожаробезопасна. Ближайшую стену обязательно изолируют от раскаленных стенок печи;
- не очень презентабельный внешний вид.
Вертикальное расположение печи
Если соблюдается такой принцип расположения, то колосники должны находиться непосредственно над каменкой. По диаметру печка соответствует тому калибру, который выбирается для трубы.
Алгоритм монтажа следующий:
От трубы предстоит отрезать порядка восьмидесяти сантиметров. Края хорошо зачищаются;
Днище соответствующего диаметра приваривается к основной части;
Поддувный проем проделывается снизу;
Монтаж колосников проводится по уровню выше, чем отверстие;
Над колосниками необходимо вырезать щелку для топки;
Отверстие для дымоходной части выполняется сверху печи;
Дверцы, подогнанные по размерам, присоединяются к проемам.
Когда все работы завершены, остается отшлифовать готовое изделие, а затем красятся.
Вертикальное расположение печи
Если соблюдается такой принцип расположения, то колосники должны находиться непосредственно над каменкой. По диаметру печка соответствует тому калибру, который выбирается для трубы.
Алгоритм монтажа следующий:
- От трубы предстоит отрезать порядка восьмидесяти сантиметров. Края хорошо зачищаются;
- Днище соответствующего диаметра приваривается к основной части;
- Поддувный проем проделывается снизу;
- Монтаж колосников проводится по уровню выше, чем отверстие;
- Над колосниками необходимо вырезать щелку для топки;
- Отверстие для дымоходной части выполняется сверху печи;
- Дверцы, подогнанные по размерам, присоединяются к проемам.
Когда все работы завершены, остается отшлифовать готовое изделие, а затем красятся.
Подготовительные работы
Подготовительные работы предполагают:
- определение размеров будущего устройства;
- выбор материала;
- место расположения прибора.
Только после этого приступают к основным работам.
Чертежи и размеры
Каждый элемент конструкции предварительно продумывают, определяясь с размерами:
Важно подобрать правильного диаметра трубу. В чертежах отмечают, что ее диаметр должен быть больше в 2,5 раза объема топки. Объем топки измеряется в литрах, а объем трубы измеряется в миллиметрах
Желательно вокруг печки на расстоянии 60 мм устанавливать металлический экран. В результате тепло будет сохраняться дольше. Кроме этого, подобная конструкция убережет от пожара. Под печкой обязательно следует отделать пол. Устанавливают металлический лист, который должен выступать на 50 см со всех сторон отопительного прибора. Пренебрегать данным этапом не стоит. Лист из металла убережет от пожара и сохранит тепло. Дымоход состоит из двух частей: вертикальной (1 метр) и наклонной или полностью горизонтальной (3-4 метра)
Объем топки измеряется в литрах, а объем трубы измеряется в миллиметрах. Желательно вокруг печки на расстоянии 60 мм устанавливать металлический экран. В результате тепло будет сохраняться дольше. Кроме этого, подобная конструкция убережет от пожара. Под печкой обязательно следует отделать пол. Устанавливают металлический лист, который должен выступать на 50 см со всех сторон отопительного прибора. Пренебрегать данным этапом не стоит. Лист из металла убережет от пожара и сохранит тепло. Дымоход состоит из двух частей: вертикальной (1 метр) и наклонной или полностью горизонтальной (3-4 метра).
Учитывая эти размеры, получится соорудить безопасную и полезную обогревательную конструкцию для гаражного помещения.
Вопросы безопасности: как подготовить место для установки печи
Чтобы банная печь из трубы прослужила долгие годы, была удобной и безопасной в эксплуатации, следует должным образом обустроить место для нее. Начать нужно с фундамента. Обычно заливают бетонный, можно также использовать пенобетонные плиты. Рекомендуемая высота фундамента – 25-30 см. На нем готовят кирпичную площадку 70х70 см. Лучше всего использовать огнеупорный кирпич и глиняный раствор. В результате площадка должна быть выше пола на 15-20 см.
Стену парилки нужно защитить экраном высотой 1.2 м из такого же кирпича. Расстояние следует рассчитать так, чтобы после установки печь оказалась в 20 см от кирпичного экрана. Также в качестве защиты можно использовать обшивку из стальных листов. Необходимо продумать расположение печи так, чтобы ее корпус не соприкасался с деревом и другими легковоспламеняющимися материалами. Деревянную отделку парилки возле печи нужно обработать антисептиками и антипиренами. Это поможет сохранить внешний вид и целостность стен. Чтобы обезопасить помещение от попадания искр из топки, перед ней укладывают лист металла или другого огнеупорного материала размером 50×70 см.
При обустройстве экрана следует помнить, что высота 1.2 м – минимальная. Если вы хотите максимально защитить деревянные стены парной, можно сделать экран до потолка
В технологии изготовления трубчатой печи особых сложностей нет, но очень важно выполнить все работы качественно. Специалисты советуют установить в дымовую трубу подвижную задвижку, чтобы можно было регулировать силу тяги. Также желательно изготовить дожигатель для гарантии пожаробезопасности, особенно если вы выбрали горизонтальную модель
Это позволит избежать чрезмерного осаждения и возгорания сажи. Когда конструкция готова, ее внешний вид можно облагородить. Функциональная печь готова. При минимальных затратах вы обеспечили себе хороший банный отдых. Вам есть чем гордиться!
Также желательно изготовить дожигатель для гарантии пожаробезопасности, особенно если вы выбрали горизонтальную модель. Это позволит избежать чрезмерного осаждения и возгорания сажи. Когда конструкция готова, ее внешний вид можно облагородить. Функциональная печь готова. При минимальных затратах вы обеспечили себе хороший банный отдых. Вам есть чем гордиться!
Вертикальная
Вертикальная конструкция является более компактной и устанавливается непосредственно в парной. При этом топка располагается там же. Это есть ее основной недостаток.
Изготавливают такую печь следующим образом:
- Края трубы зачищают. Внизу вырезают окно для поддувала. Там же будет место для золы.
- Над поддувалом приваривается дно для топочной камеры. По центру конструкции вырезают отверстие для колосника.
- Вырезают топочное отверстие, располагая его над колосником. Топочный проем закрывают дверцей, приварив соответствующие петли и засов.
- После топки делают перегородку со срезанными углами. При этом оставляют технологические зазоры для отвода дыма.
- К трубе приваривают решетку, которая является основанием каменки.
- Полученную конструкцию зачищают, проверяют герметичность и покрывают термостойкой краской.
Горизонтальная
Особенности изготовления печи следующие:
- Трубу используют длиной около 90 см. Края зачищают.
- По центру прорезают отверстие для колосника, размер которого 75 на 35 см. По периметру отверстия привариваются прутья.
- Изготавливается элемент для лицевой части печи. На нем делается топочное отверстие и монтируется топочная дверца.
- Задняя часть печи заваривается глухой круглой деталью.
- Вырезается отверстие для дымохода.
- На верхней части трубы крепится корпус каменки.
- В нижней части трубы изготавливается поддувало.
- Устанавливаются все дверцы. Поверхность зачищается и окрашивается.
Горизонтальная печь — пошагово
- подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
- проведите скрупулезную зачистку всех краев;
- из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
- к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
- оформите из металлического листа топку выносного типа и сделайте вырезы;
- приварите этот фасад к базовой трубе;
- для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
- сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
- приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
- все, что остается — это установить дверки для топочного отсека и поддувала;
- финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.
Вот несколько чертежей и изображений, которые помогут вам в изготовлении печи горизонтального типа.
Вертикальная печь — пошагово
- подготовьте основу — фрагмент трубы приблизительно до 0,9 метра;
- к нижней части трубы приварите круг из металлического листа — он должен быть равен диаметру трубы;
- вырежьте отверстие под поддувало, максимальная его ширина — не более 0,2 метра;
- приварите круглую пластину с диаметром по трубу, вырежьте середину и наварите пруты на отверстие — это будет колосник;
- оформите топочный отсек, вырезав над колосником небольшой прямоугольник, и заделайте его металлической дверкой;
- выше топки опять же вырежьте отверстие, приварите пруты для колосника и повесьте дверку;
- заварите корпус круглым фрагментом из металла, не забудьте об отверстиях для дымохода и поддувала;
- традиционный финал — последовательная шлифовка всего корпуса и покраска.
Вам в помощь — чертежи и фото, которые помогут самостоятельно сделать печь для бани из трубы в полном соответствии со всеми нормами безопасности. Кстати, не забудьте сделать первый прогрев на свежем воздухе — так вы избежите попадания в дыхательные пути испарений от краски, которую использовали. Ведь многие полимерные соединения откровенно вредят вашему здоровью. Помните, что железную печь, выполненную из трубы, лучше всего обложить кирпичом. Так будет лучше сохраняться тепло в парной, а воздух будет защищен от тех веществ, которые выделяются в него с прогревом железа.
Обустройство дымохода
Дымоход является важной составляющей для выведения продуктов сгорания. Они бывают трех видов:
Они бывают трех видов:
- Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
- Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
- Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.
Процесс сборки:
- Перед установкой нужно обозначить место для проделки отверстия.
- На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
- Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.
Подготовка места для печи
Вначале необходимо позаботиться о фундаменте. Чтобы сделать его, нужно выполнить следующие действия.
Таблица. Инструкция
| Шаг, №№ | Иллюстрация | Описание |
|---|---|---|
| Шаг 1 | Выемка грунта | В месте, где будет располагаться печь, выкапывается яма глубиной 50 см. Длина и ширина зависят от размеров будущей конструкции (в статье рассматривается использование трубы Ø 50 см, значит, размеры фундамента должны составлять примерно 70х70 см). |
| Шаг 2 | Отсыпка щебня | Дно ямы засыпается щебнем и тщательно утрамбовывается. Толщина уже утрамбованного слоя должна быть как минимум 30 см. |
| Шаг 3 | Заливка раствора | Поверх щебневой «подушки» заливается тонкий слой жидкого цементного раствора (цемент с песком в соотношении 1:4, вода – по мере необходимости) и оставляется на 24 часа для остывания. Это – подошва будущего основания. |
| Шаг 4 | Укладка рубероида | Поверх застывшего цемента укладывается гидроизоляция – несколько слоев рубероида. |
| Шаг 5 | Раствор для заливки фундамента | Далее яма заливается бетоном, приготовленным из цемента, песка и мелкофракционного гравия в соотношении 1:2,5:4 (+ вода) |
| Шаг 6 | Забетонированное основание | Поверхность залитого фундамента проверяется уровнем. Если с горизонтальностью все в порядке, можно приступать к выведению кирпичной площадки. |
| Шаг 7 | Кирпичная площадка под печь | Из красного или шамотного кирпича строится площадка (размеры те же – 70х70 см). Кирпич нужно класть одним или двумя рядами, причем исключительно на глиняный раствор. В результате площадка должна подняться над чистовым полом приблизительно на 15-20 см. |
Также необходимо защитить стены помещения от сильного нагрева. Для этого сооружается защитный экран из кирпичей, уложенных «на ребро» и сцепленных тем же глиняным раствором.
Кирпичный экран (увеличивайте для чтения рекомендаций)
Высота экрана должна составлять 120 см, будущая печь будет располагаться примерно в 20 см от него.
Горизонтальная печь — пошагово
- подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
- проведите скрупулезную зачистку всех краев;
- из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
- к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
- оформите из металлического листа топку выносного типа и сделайте вырезы;
- приварите этот фасад к базовой трубе;
- для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
- сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
- приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
- все, что остается — это установить дверки для топочного отсека и поддувала;
- финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.
Вот несколько чертежей и изображений, которые помогут вам в изготовлении печи горизонтального типа.
Монтаж трубчатого агрегата в парилке
Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:
Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины. Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры). Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки. На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника. Монтируют гидробак и ёмкость для камней. Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал. Из труб и коленных элементов изготавливают дымоотводящий канал
Важно сделать точную разметку и обеспечить безопасное подсоединение канала к корпусу и дымоходу. Это одна из главных проблем устройства продольно расположенной печи в баню. Поэтому нужно удостовериться в том, что всё рассчитано верно
Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу. Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами
Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу. Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.
Рисунок 6. Готовая горизонтальная печка
Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.
На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.
Топить горизонтально расположенную печку следует по определённым правилам, с которыми можно ознакомиться на нашем сайте.
Выводы
Отапливать жилые помещения печами из труб смысла нет: при нужной для этого тепловой мощности печь оказывается по массогабаритам, трудоемкости и, в конечном итоге, затратам на изготовление, сравнимой с кирпичной. Но нескольким поколениям она все равно не прослужит и, разумеется, дышать не будет.
Популярность банных и гаражных печей из труб вполне оправдана. Однако хозяйственные трубные буржуйки пока распространены мало, а зря. Во многих случаях они вполне способны заменить гораздо более дорогие и трудоемкие печи-калориферы и печи длительного горения. Последние без присмотра небезопасны, а ровный в пределах суток температурный режим зимнего содержания птицы и скота в умеренных широтах не обязателен и даже нежелателен.
Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.
Также можно задать вопросы автору*, он постарается на них ответить.
Выводы
Уровень наклона корпуса на работе печки не сказывается. Поэтому устанавливать ее можно произвольно. Возможна обработка дымохода высокотемпературным составом. Это поможет исключить металлический запах. Труба после нескольких топок прогорает и становится красной. Дальнейшее окисление металла не происходит.
Как видно, соорудить горизонтальную печь для бани можно и собственноручно, если познакомиться с основными этапами работ и особенностями подготовки
Важно правильно выбрать материалы и найти все необходимые инструменты. При наличии базовых навыков сварки можно сделать эффективную конструкцию, которая прослужит не один десяток лет
Рекомендуемые записи
Погреб своими руками Полки навесные металлические
Как правильно сделать скворечник своими руками
Как сделать качели гнездо своими руками
Как сделать крышку для погреба своими руками
Как сделать фонтан на даче
