Двухколпаковая отопительно-варочная печь и согреет, и накормит

Вопросы и ответы

Рассмотрим самые частые вопросы, касающиеся выбора и строительства банной печи Кузнецова.

Можно ли корректировать рабочий чертеж (порядовку), если не устраивают некоторые моменты?

Нет, этого делать нельзя ни в коем случае. Если есть какие-либо несоответствия с возможностями имеющегося помещения (как правило, проблемы с высотой потолков), следует поискать подходящую модель. Любые исправления приведут к потере качеств печи — она попросту не будет работать.

Можно ли построить печь Кузнецова своими руками, не имея опыта?

Можно, если внимательно изучить описание и в точности следовать порядовке. Главным условием станет полное отсутствие «самодеятельности» — никаких изменений и дополнений вносить нельзя.

Насколько часто приходится чистить банную печь Кузнецова?

Специфика конструкции такова, что все продукты горения сжигаются еще в топке или в процессе пиролизного дожига. Поэтому количество золы и сажи в такой конструкции значительно уменьшено. Первую чистку печи производят не раньше, чем через 2-3 года. Последующие — примерно с той же частотой.

Можно ли обойтись без собственного фундамента?

Нет, нельзя. По требованиям СНиП, фундамент надо делать для печей весом не менее 700 кг. Поскольку в нашем случае имеет место довольно массивное сооружение (особенно, если используется кирпичный дымоход), фундамент обязателен.

Можно ли использовать в бане печь другой конструкции (не из линейки БИК)?

Можно, если позволяет высота бани и не принципиально наличие бака с водой и каменки. Однако такой выбор уменьшает возможности проведения банных процедур и представляется весьма странным.

ЭЛЕКТРИЧЕСКАЯ ПЕЧЬ ДЛЯ БАНИ

БАННЫЕ ПЕЧИ ТЕПЛОДАР

БАННЫЕ ПЕЧИ ФЕРИНГЕР

ПЕЧИ ДЛЯ БАНИ ХАРВИЯ

Строительство печи Кузнецова своими руками

Последовательность действий следующая:

Сначала изучают план помещения, где планируется установка отопительного прибора. В том случае, когда дом не возведен, необходимо обеспечить равномерный обогрев всех комнат. В готовое здание встраивать теплоагрегат нежелательно, но при необходимости можно

Но при этом следует принять во внимание расположение несущих конструкций и балок при обустройстве дымохода. Затем подготавливают фундамент для отопительного устройства

Его создают из бетона, при этом ширина должна на 10 сантиметров превышать размер прибора. Желательно проектировать фундамент под печь на стадии планирования дома.

Рекомендации для самостоятельного возведения

Решив возвести печь по одной из порядовок Кузнецова своими руками, приготовьтесь к тщательной и скрупулезной работе. На схемах вы найдете графическое изображение каждого ряда, однако перед началом кладки необходимо познакомиться с особенностями техники, в частности:

• выбором и предварительной обработкой кирпича;
• покупкой металлических деталей (плит, заслонок, дверок, задвижек);
• определением наиболее подходящего места;
• подготовкой основания и фундамента;
• возможностью оборудования дымохода и др.

Лучшим материалом для внутренней кладки «кузнецовок» признан шамотный огнеупорный кирпич (Ш-5, ШБ-8), для внешнего оформления – керамика (М-150). Для усиления кирпичных стен используют металлические элементы (арматуру, проволоку). Чтобы печь функционировала с максимальной теплоотдачей, опытные мастера оттачивают не только свои умения, но и каждый кирпичик – в буквальном смысле. Они шлифуют каждую деталь, именно поэтому проекты, выполненные профессионалами, выглядят безупречно.

Кладка из шамотного кирпича

Имея на руках авторскую порядовку, рекомендуем не экспериментировать, а соблюдать обозначенный порядок. Отхождения от схемы не гарантируют полноценной теплоотдачи.

Возведение колпаковой печи

Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:

1. Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
2. Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
3. Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
4. Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
5. Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
6. До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
7. Основание печи делается отдельно от фундамента здания.
8. При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.

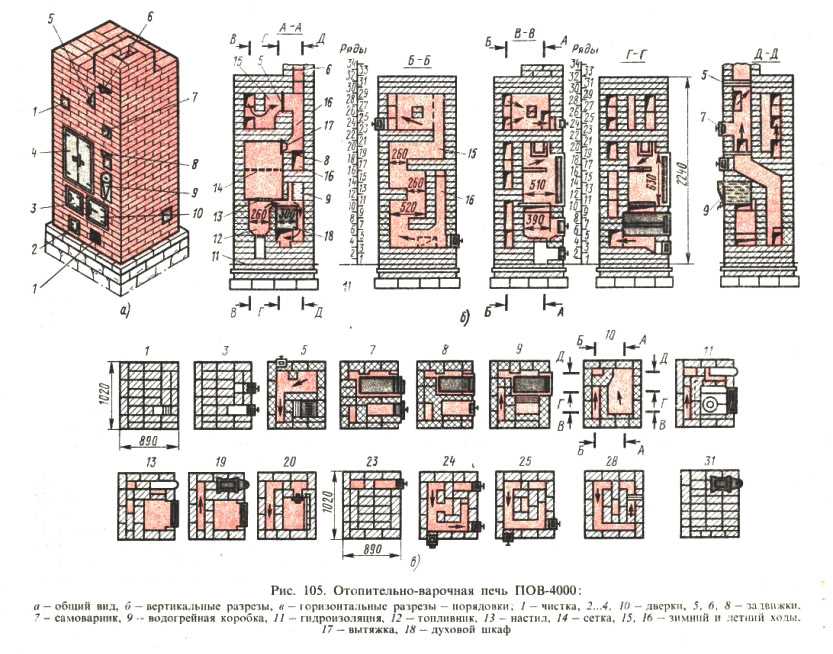

Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.

Пошаговое строительство колпаковой печи:

Шаг 1 – фундамент

После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.

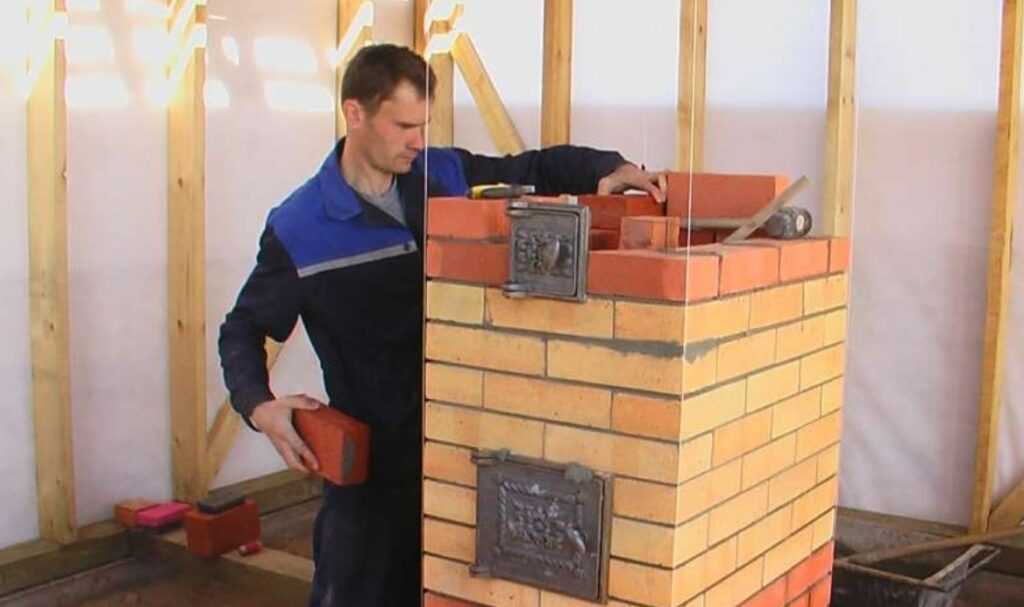

Шаг 2 – кладка печи

После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.

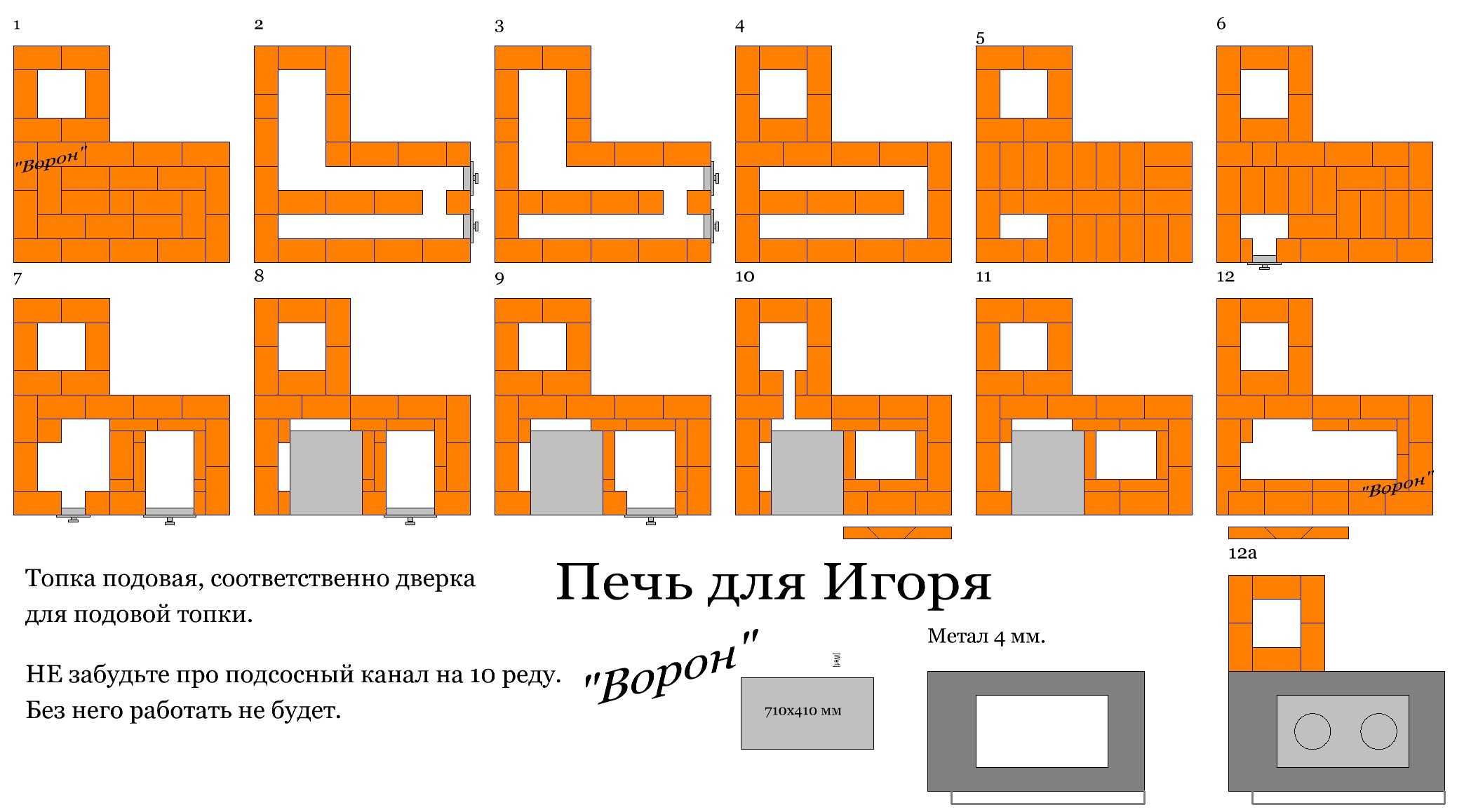

Порядовки колпаковой печи:

Красным обозначен керамический кирпич, жёлтым – огнеупорный.

Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.

Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.

Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.

Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.

Шаг 3 – проверка

После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.

Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.

При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.

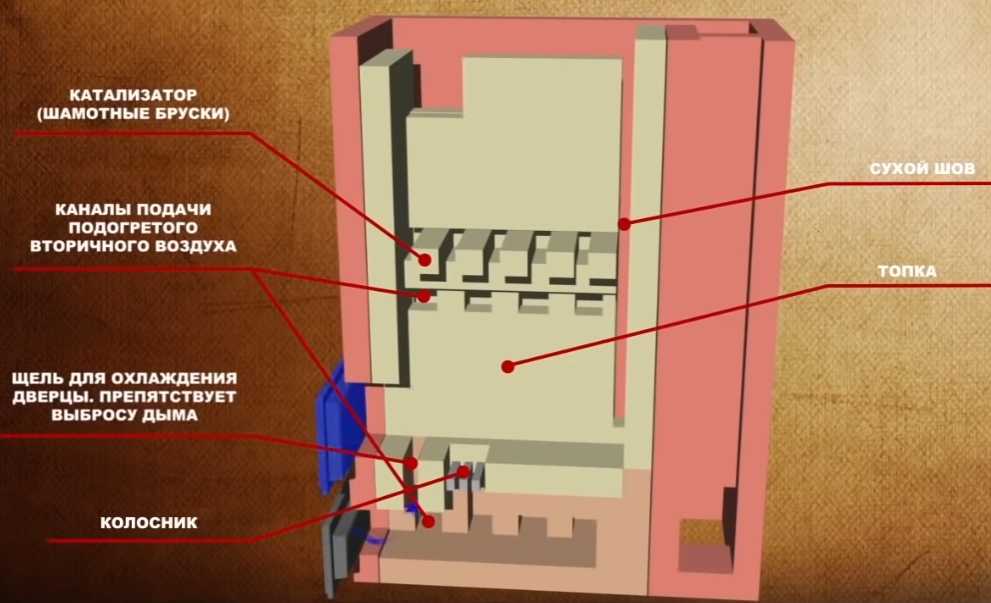

Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.

Для такого типа топки используется сухой шов.

Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.

При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.

При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.

Подводя итоги можно сказать, что печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.

При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.

Конструкция печей Кузнецова

Русский мастер из Екатеринбурга Игорь Викторович Кузнецов занимается разработкой конструкций твердотопливных (дровяных) печей более 50 лет. За это время он разработал множество моделей дровяных печей, использовав за основу колпаковую конструкцию. Она создавалась для решения проблем канальных (традиционных) печей и работает на другом принципе. Рассмотрим его подробнее.

Принцип действия

Печь Кузнецова представляет собой модифицированный вариант колпаковой конструкции. Она кардинальным образом отличается от привычных канальных печей — вместо извилистых проходов у нее имеется объемный колпак. Это полость, в которую из топки поступают раскаленные дымовые газы.

Хлебная колпаковая печь Кузнецова

Используется физическое явление, знакомое всем из курса физики средней школы — горячие газы имеют малую плотность и поднимаются вверх. Они отдают тепловую энергию стенкам и верхушке колпака и опускаются вниз, уступая место новым порциям горячего газа.

Печи Кузнецова. Особенности конструкции движения воздуха

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

В куполе постоянно сохраняется высокая температура, поддерживающая пиролизный дожиг дымовых газов. Сгорает угарный газ, твердые частицы, расщепляется некоторое количество водяного пара. Из колпака выводится лишь углекислый газ с остатками паров воды.

Особенности

Основной особенностью печей Кузнецова является низкая зависимость режима горения от тяги. кроме этого, имеются и другие важные особенности:

топка представляет собой отдельную камеру, не примыкающую вплотную к корпусу печи. Это позволяет исключить опасность расслоения и разрушения корпуса из-за разницы коэффициентов температурного расширения у шамотного и рядового кирпича;

Устройство печи Кузнецова

• между задней стенкой топки и ее боковыми стенками имеется зазор (2-3 см), называемый сухим швом. Он обеспечивает сепарацию дымовых газов — самые горячие поднимаются в колпак, а более холодные выводятся в сухой шов и сразу поступают в дымоход;
• водяной бак устанавливается в достаточном отдалении от топки. Это незначительно замедляет скорость нагрева, но увеличивает срок эксплуатации бака — он не прогорает и может служить очень долго;
• изменяются требования по высоте дымохода. Из него не вылетают искры, и опасаться задувания ветра нет причины. Поэтому трубу можно делать несколько ниже, чем обычно.

Технические характеристики

Банная печь Кузнецова способна обеспечить качественный и быстрый нагрев помещений. Ее рабочие параметры:

• обеспечивает достаточное количество тепловой энергии и пара для 8 человек;
• нагревает бак объемом 140 литров, не допуская закипания воды;
• обладает способностью поддерживать температуру и влажность в бане все время пользования;
• после завершения процедур остается достаточно тепла для просушки помещений;
• минимальное количество металлических деталей, что увеличивает срок службы печи;
• высота печи намного выше обычных банных «буржуек», что требует учета при выборе размера бани.

Строительство печи

Высота банной печи Кузнецова может достигать 2,1 м. Однако если помещение не позволяет, можно выбрать другую конструкцию — в сети их много. Главное, чтобы имелся точный рабочий чертеж (порядовка) и описание. Сам И. В. Кузнецов не возражает против использования его разработок в частных семейных банях, и никаких осложнений с авторскими правами здесь не возникнет.

Если помещение не позволяет, можно выбрать другую конструкцию — в сети их много

Конструкция и принцип действия

Выражение «Всё гениальное — просто!» в полной мере касается конструкции купольной печи, которая позволяет реализовать достоинства свободного движения газов. Простейший двухколпаковый агрегат, представленный на рисунке слева, работает следующим образом. Воздух, необходимый для горения дров, поступает через поддувало 1. Топку 2 выполняют в виде сужающегося сопла, благодаря чему удаётся не пропускать наружный воздух сверх меры. В противном случае он будет сразу же уходить во второй колпак, увлекая за собой разогретые газы. Препятствует поступлению тяжёлого холодного воздуха и так называемая газовая вьюшка, которая образуется под куполом. К слову, из-за простой конструкции установившаяся внутри печи атмосфера часто бывает неустойчивой — её срывает тяга со стороны внешнего колпака. Именно поэтому двухколпаковые печи, известные задолго до рождения Кузнецова, не имели популярности.

Принцип действия двухколпаковой печи

Во время активного горения дров не успевшие окислиться кислородом воздуха горючие газы поднимаются под купол 4 внутреннего колпака 3. Там они воспламеняются под действием открытого пламени и высокой температуры. Можно сказать, что под колпаком возникает зона, подобная той, которая образуется в камере дожигания обычной пиролизной печи

Немаловажно и то, что процесс пиролитического горения сам себя регулирует — при очень интенсивном пламени затрудняется отток продуктов сгорания, а соответственно, уменьшается и тяга. Если же пиролизные газы выгорают, то процесс восстанавливается. В это же время не менее важные процессы происходят и под сводом второго колпака

В этой зоне вступают в реакцию оксиды азота и монооксиды углерода (угарный газ), которые в результате реакций распадаются на безопасные компоненты. При правильной работе купольного агрегата в дымоход уходит преимущественно водяной пар и углекислый газ

В это же время не менее важные процессы происходят и под сводом второго колпака. В этой зоне вступают в реакцию оксиды азота и монооксиды углерода (угарный газ), которые в результате реакций распадаются на безопасные компоненты. При правильной работе купольного агрегата в дымоход уходит преимущественно водяной пар и углекислый газ.

Идеальным вариантом двухколпаковой печи был бы агрегат круглой формы. В этом случае тело отопительного прибора могло бы выполнять функции верхнего купола. К сожалению, на практике соорудить такой теплогенератор сложно не столько из-за сферической формы, сколько по причине трудностей с обустройством прочисток и люков для их обслуживания. Из-за этого колпаки соединяют между собой широким каналом, который проходит в задней части печи. Эта особенность отражена на схеме, расположенной справа.

Ещё больше повысить КПД печей этого типа позволяет установка нескольких каскадов, каждый из которых состоит из двух колпаков, однако ввиду сложности монтажа и повышенных требований к термостойкости футеровки подобные конструкции популярностью среди печников-любителей не пользуются.

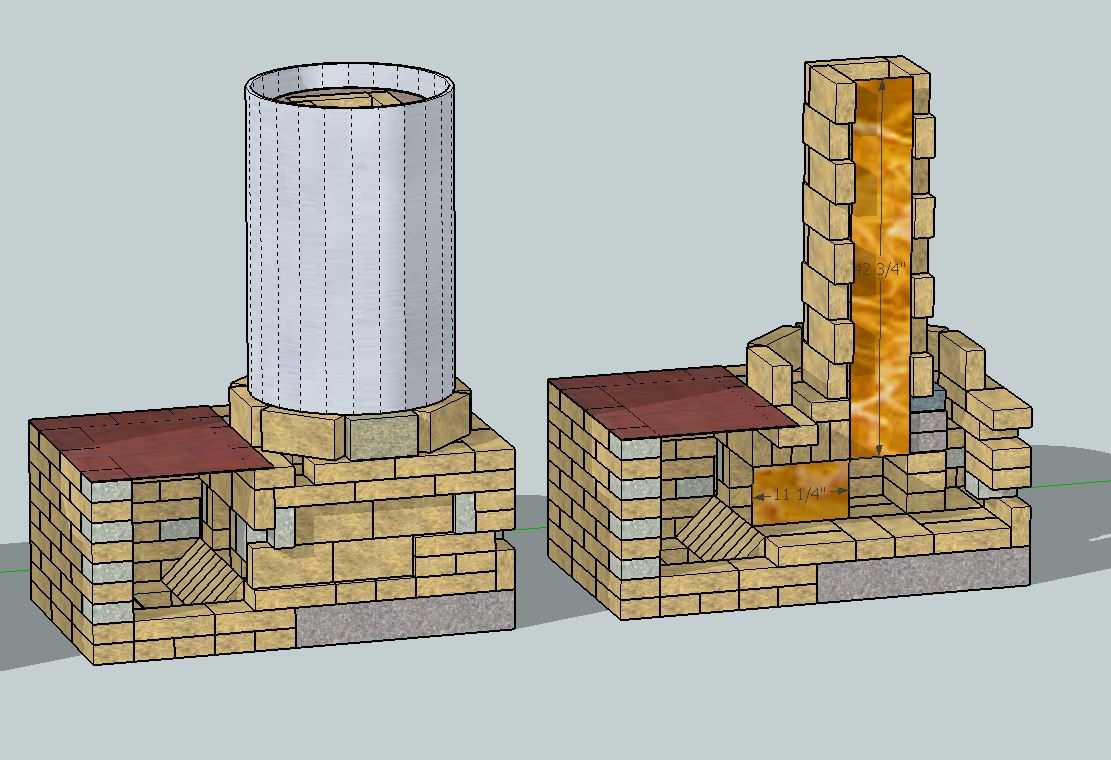

Принципиальная схема простейшей печи Кузнецова

Описанные выше принципы естественного движения горячих газов полностью выдержаны в печах, разработанных И.В. Кузнецовым. На приведённой выше схеме одного из таких агрегатов цифрами обозначены: 1 — топочная камера; 2 — так называемый сухой шов; 3 — внутренний купол;

4 — теплообменник; 5 — верхний купол; 6 — дымоход. Как видите, топка и нижний колпак объединяются в одно пространство, разделённое узким каналом, который называют «сухим швом». Это позволило создать во внутреннем куполе и зоне сжигания условия, наиболее подходящие для свободного движения горячего газа к своду колпака, а охлаждённого — в сторону топки.

Немного теории

Традиционные домашние печи с варочными плитами, «голландки» и «шведки», невзирая на конструктивные различия, объединяет между собой одна общая особенность. Она влияет на эффективность работы этих тепловых приборов — это естественная тяга дымохода. Без тяги не будет функционировать ни одна из большинства известных печей, недалеко ушли в этом отношении и твердотопливные котлы.

Оговоримся: ни одна, кроме кузнецовской, ведь только детища Игоря Владимировича не требуют для своей работы естественной тяги.

Секрет эффективной работы, что отличает двухколпаковые печи Кузнецова от всех прочих, кроется в принципе свободного перетекания газов, для которого не нужна дополнительная энергия извне.

Очень подробно и доступно об этой теории изложено в статьях, размещенных изобретателем на страницах собственного веб-ресурса www.stove.ru. Там же в открытом доступе есть проекты печей, уже введенных в эксплуатацию. Мы рассмотрим теорию вкратце, сравнивая традиционный способ сжигания твердого топлива с процессами, происходящими в колпаковой печи. Итак, в обычной или канальной печи типа «голландки» движение воздуха и продуктов сгорания обусловлено наличием тяги в дымоходной трубе.

Естественная тяга является внешним фактором, действующим в зависимости от:

• перепада высот между входом в поддувало и верхним срезом трубы;
• разницы температур наружного воздуха и дымовых газов;
• ветровой нагрузки.

То есть, тяга присутствует даже в том случае, когда отопитель бездействует, лишь бы была открыта заслонка. В рабочем режиме печи тяга усиливается многократно, скорость газов резко возрастает. В результате в топку поступает много воздуха, температура горения падает, КПД сжигания дров уменьшается. Ограничивая доступ воздуха заслонкой, мы заставляем топливо тлеть при недостатке кислорода, что тоже не является оптимальным режимом для извлечения тепловой энергии из древесины.

Правильная печь с высоким КПД должна отнимать максимум тепла у продуктов горения, чтобы оно не вылетало в дымовую трубу. На практике это реализовать не так просто и вот почему:

• при открытой заслонке раскаленные газы быстро движутся по кирпичным каналам, не успевая передать стенкам теплоту;
• если заслонку прикрыть, то скорость потока уменьшится, но материал каналов не способен вобрать всю выделяющуюся теплоту и передать ее в помещение, поэтому часть энергии все же вылетает в трубу.

По этим причинам КПД использования почти всех существующих печей редко достигает 60%. В разработках Кузнецова успешно решены обе проблемы, КПД сжигания топлива и КПД использования выделяющейся теплоты находятся на уровне порядка 80%. Подобный показатель может выдать далеко не всякий котел, работающий на твердых видах топлива. И.В. Кузнецов изложил основы конструирования печей в соответствии с принципом свободного перетекания газов, который мы рассмотрим ниже.

Какие материалы и инструменты используют?

Строительные работы будут невозможными без использования соответствующего инвентаря и необходимых материалов. До начала возведения конструкции нужно убедиться, что готовые составляющие имеются в наличии. Для колпаковой печи понадобится такой материал:

• кирпич красный и шамотный огнеупорный;
• лист гидроизоляции для фундамента;
• уголок металлический;
• набор для раствора (песок, глина, цемент);
• дверца топочная, прочистная, поддувальная;
• колосниковые решетки;
• поверхность для готовки (предположительно чугунная);
• духовой шкаф;
• дымоходные задвижки разных размеров;
• арматурные сетки.

Кроме этого, работа не будет обеспечена, если не обеспечить наличие следующих инструментов:

Для выполнения работы нужно приобрести правило.

• разноразмерные мастерки;
• строительный уровень и правило;
• рулетка для замеров;
• молоток кирка;
• инвентарь для расшивки швов;
• лопаты;
• емкость для замеса раствора;
• швабра и тряпки.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

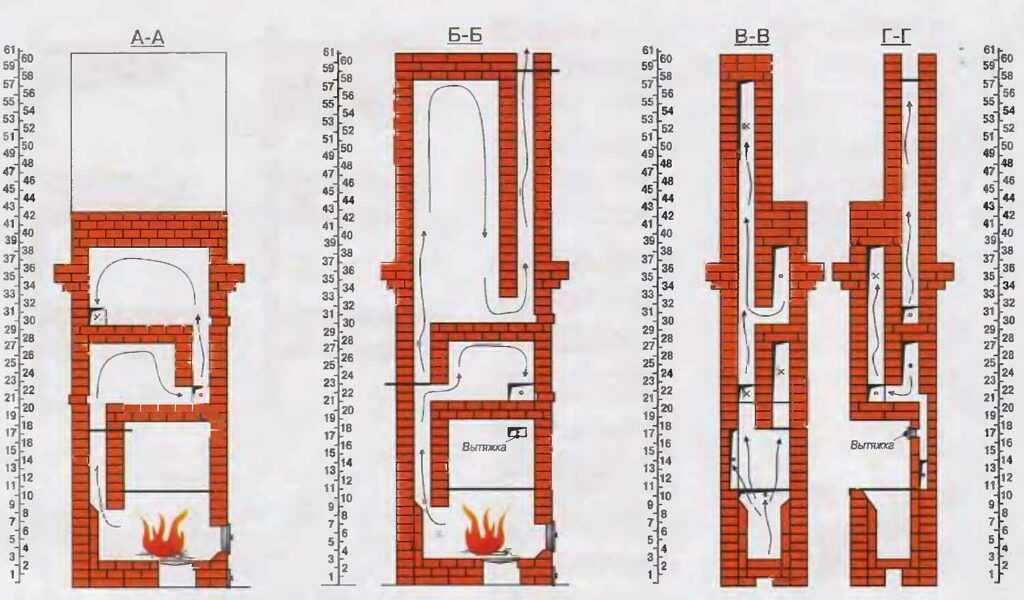

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.
Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

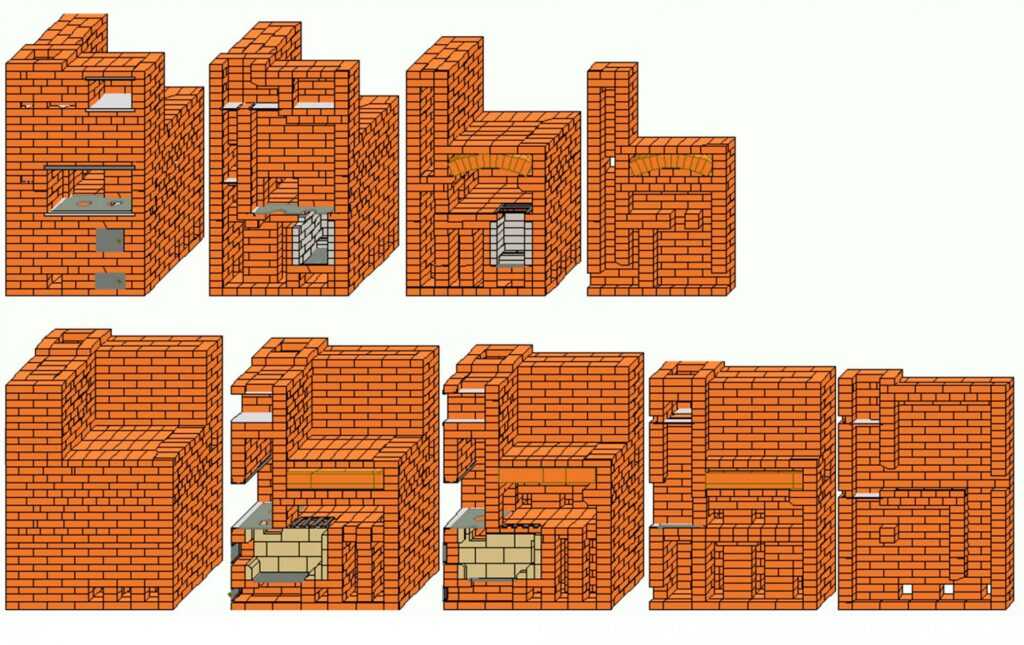

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Правила установки печи на деревянный пол

Если печь устанавливается на пол из горючих материалов, потребуется выполнить слой теплоизоляции и уложить на пол защитную плиту.

Металлической печи

Если планируется установка большой чугунной печи, то фундамент, который необходимо оборудовать под тяжелую конструкцию, будет служить защитой от деформации и возникновения пожаров.

Под стальную печку можно не устанавливать фундамент или сделать его из 2-3 рядов кирпичей:

1. Деревянный пол разбирается с учетом выступов за габариты печи. Это необходимо делать аккуратно, чтобы не повредить всю конструкцию пола.
2. Первый ряд кирпичей выкладывается на ребро. В работе используем цементный раствор с добавлением глины.
3. Второй ряд выкладывается углублениями вниз и посередине можно оставить полость для отделения сбора золы и дополнительной вентиляции при розжиге печи.

Если необходимо обустроить фундамент под чугунную печь на готовых полах, в этом случае лучше использовать конструкцию основания на 4 трубах и плиты из бетона:

1. Аналогично разбирается пол по контуру плиты.
2. В углах сверлится или бурится 4 отверстия по диаметру опорных труб.
3. Опоры опускаются в отверстия и цементируются.
4. По верху, скрепляем отдельные трубы уголком в единую конструкцию и по диагоналям привариваем стальные прутки для армирования плиты.
5. Устанавливаем опалубку и заливаем плиту фундамента под тяжелую чугунную или стальную печь.

Важно! Фундамент под железные печи на деревянных полах должен быть больше габаритов отопительного прибора на 400-500 мм с каждой стороны.

Можно выполнить защиту из 3 слоев. Для этого на деревянные полы саморезами закрепляется плита ЦСП (цементно-стружечная). На нее укладывается слой кирпича. Он будет служить как тепловой аккумулятор и сверху укладывается лист нержавеющей стали или оцинковки с глянцевой поверхностью. Этот слой будет отражать тепловую энергию и тепло быстро распространиться по комнате.

Кирпичной печи

Для кирпичной печи дополнительные меры защиты не требуются. Она выкладывается на подготовленном фундаменте, который изначально делается с учетом требований пожарной безопасности и нормам СНиПа. Укладка дополнительного слоя теплоизоляции не потребуется, кирпич сам справится с этой работой.

Принцип работы печи

Поддерживаем тепло в доме в соответствии с погодой, печь удобно топить вечером 2-3 часа. Каждая закладка дров – 3-5 поленьев длиной 33 см ограничивается размерами топливника в плане – 38×38 см. При каждой топке сжигаем 12-17 поленьев, за сезон 4 куб.м с учетом бани и печи сжигания мусора.

Основная часть тепла аккумулируется в колпаке, позволяющем круглосуточно сушить мокрые полотенца, промокшую одежду. Перекидной рукав позволяет погреть спину, быстро снять усталость. Печь работает следующим образом: продукты горения (дым) делают 4 поворота:

Схема движения (поворотов) дыма помечена цифрами в кружочках.

1-й поворот – на угол 90 градусов из топливника в колпак;2-ой поворот – в колпаке дым разделяется на два потока и каждый огибает угол 180 градусов по дуге колпака;3-й – на угол 90 градусов – правый поток дыма из колпака попадает в перекидной рукав (короткий путь), а левый поток, пройдя под колпаком (длинный путь), тоже оказывается в перекидном рукаве;4-й – на угол 90 градусов из перекидного рукава в трубу.

Движение дыма в каждом элементе печи разное, и особенно это проявляется в перекидном рукаве, в его дымоходе, который по площади (25×25 см) в два раза превышает предшествующий дымоход колпака. Попав в перекидной рукав, дым там «отдыхает» – падает его давление, скорость, температура и он не торопится входить в трубу – делать последний поворот.

Поэтому в перекидном рукаве имеется трамплин, но и это еще не все. Устойчивая тяга трубы создается нагретым ее основанием и стенками дымохода. Заканчивая прогрев трубы, оставляем в ее основании раскаленные угли, закрываем дверцу мини-камина. Теперь (после длительного простоя) можно растапливать печь.

Высокий КПД печи обусловлен системой дымоходов, размещенных в колпаке. Дымоходы колпака прогреваются с двух сторон, поэтому нагреваются сильнее наружной кладки колпака. При остывании печи колпак дольше иных элементов хранит тепло, т.к. подогревается изнутри кладкой кирпичей внутренних дымоходов. За такое достоинство, как и за лежанку, полагается плата в виде занимаемой на полу площади.

Колпаковая печь занимает 16% площади комнаты (18 кв.м).

Зольник печи, благодаря большой высоте (25 см), позволяет удалять золу в течение месяца 1-2 раза, ее объем (8 л) удобно накапливать или сразу удобрить деревья и кустарники.

Когда печь выходит на нормальный режим работы, то дым из трубы вообще не виден или едва заметен. Иногда для малого прогрева комнаты пользуемся только микрокамином.

За период эксплуатации (14 сезонов) выявлены такие моменты в растопке:

• самое надежное – расколоть на прутики сухое полено из осины годичной и большей давности;
• при отсутствии сухих дров делаем то же самое с влажными дровами и утром складываем их колодцем в прогретую печь. За день топливник высушит содержимое, вечером будет растопка от одной спички;
• лучше газеты для поджога дров подходит береста – верхний тонкий слой кары, даже влажной березы;
• идеально для быстрой растопки подходят щепки сухой осины, ведь не зря из неё изготавливают спички.

Что это за строение?

Устройства Кузнецова были созданы более 50 лет назад и на настоящий момент разработано более 150 вариантов различных проектов, имеющие свои особенности и предназначение. Основные разновидности:

• Варочная. Этот вид устройства используется для приготовления пищи. В такие печи устанавливают преимущественно чугунные плиты, на которых и осуществляется весь процесс готовки.
• Хлебная с духовкой. С хлебопечкой часто совмещаются варочные типы строений.
• Отопительная. Двухколпаковая печь для дома по системе Кузнецова служит прекрасной альтернативой газовому или электрическому отоплению. При условии правильной закладки и топки способна обогреть помещение даже в лютые морозы.
• Банные. Печи Кузнецова для бани являются самыми востребованными среди прочих видов. По проектам Кузнецова строится большинство подобных строений, которые можно обнаружить практически в каждом загородном доме или даче.
• Камины с водяным контуром. Полезные в быту приспособления. Люди, которые стремятся оснастить жилище горячей водой за счет топки печи непременно построят конструкцию с водяным котлом. Колпаковая печь Кузнецова с котлом водяного отопления широко используется в деревнях.
• Русская двухэтажная. Дровяные камины с лежанкой не потеряли свою актуальность, поэтому активно используются в быту.
