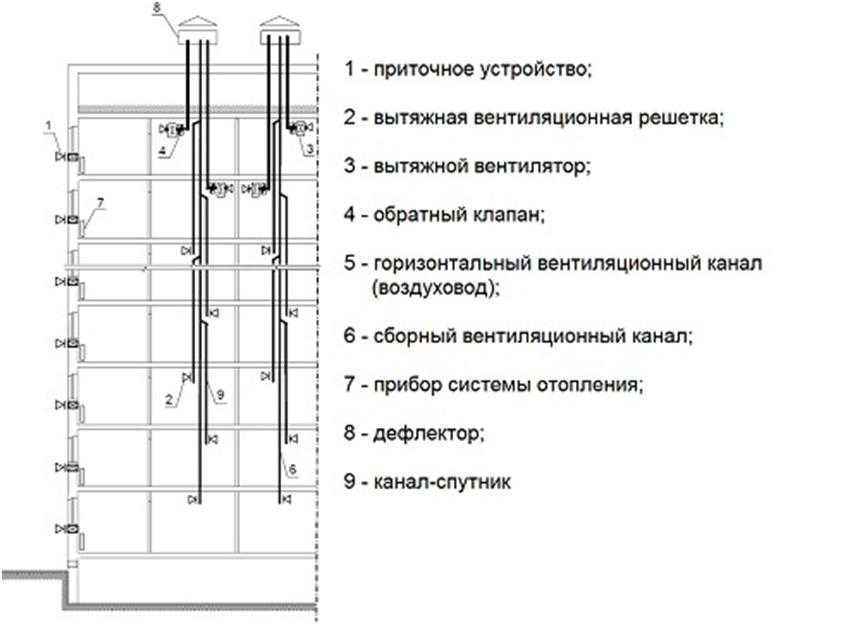

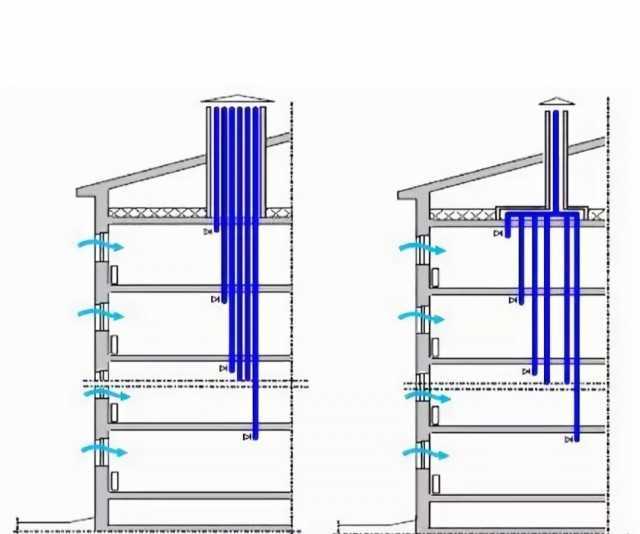

Схемы обустройства систем вентиляции в многоквартирном доме

Кладка дымохода

Схема

Первое, что необходимо сделать — это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов. Схему можно выбрать одну из многих — лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

При монтаже надсадной трубы, кладка самой конструкции печи заканчивается за 50—60 сантиметров до потолочного перекрытия, а затем начинается непосредственное возведение дымоходного канала. На данной схеме представлено два варианта кладки дымохода: квадратной и прямоугольной формы.

По схеме первого ряда возводится шейка дымохода до разделки. В каждом последующем ряду кирпичи укладываются таким образом, чтобы середина кирпича перекрывала шов между кирпичами предыдущего ряда.

Выложив три-четыре ряда по этой схеме первого ряда, начинается выведение распушки трубы.

Так внешне выглядит распушка…

На рисунке второго ряда хорошо видно, что кирпичи укладываются со сдвигом во внешнюю сторону на одну треть кирпича. Чтобы идеально подогнать штучный материал, придется воспользоваться разделением цельного кирпича на две или три части вдоль или поперек.

… а это — ее порядовка

При всем этом нужно помнить, что канал дымохода должен сохранять первоначальное сечение, так как смысл утолщения его стенок – это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

• Третий, четвертый и пятый ряды распушки также выкладываются со сдвигом в наружную сторону, сохраняя просвет канала.
• Шестой ряд имеет такой же размер, что и пятый ряд и выкладывается вровень с внешним и внутренним краем стены дымового канала.
• Седьмой и восьмой ряды выкладываются по схеме первого ряда.

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну треть.

Порядовка выдры

• Первый ряд кладут такого же размера, как последний ряд распушки.
• Со второго ряда начинают выкладывать первую ступеньку, и идет расширение дымохода во внешнюю сторону.
• Далее, следуя схеме, выкладываются остальные восемь рядов.

После завершения кладки выдры, выкладывается шейка трубы, которая выводится по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

Конструкция вентиляционных труб и дымоходов

конструкция дымовой трубы

Согласно правилам эксплуатации дымовых и вентиляционных труб, они обустраиваются внутри дома для сохранения температуры отводимого воздуха. Можно устраивать вентиляционные и дымовые каналы и снаружи, тогда они нуждаются в утеплении.

Кладка вентиляционных и дымовых каналов состоит из глиняного кирпича или термостойкого бетона (асбестоцемента). Толщина кирпичной кладки от 12 см, бетонной стенки вентиляционного или дымового канала – более 6 см. В СНиП указано, что вентиляционные и дымовые каналы устраиваются только вертикально, без переходов и горизонтальных участков.

Устройство кармана (отверстия) для чистки дымохода

3 – карман для чистки дымохода

В основании дымохода оставляются отверстия для чистки и карман глубиной 25 см. Отверстия прикрываются дверками и облицовываются кирпичом, установленным на ребро. Кладка выполняется на раствор глины. В асбестоцементных трубах оставляют для чистки листок.

Карман необходим для того, чтобы при разрушении кладки осколки кирпича не перекрывали входное отверстие, падая чуть ниже. В кармане скапливается и весь мусор, попадающий в дымоход. Если не предусмотреть карман, мусор постепенно будет уменьшать сечение дымохода и ухудшать тягу.

Неподходящие материалы для устройства дымовых и вентиляционных каналов:

• шлакобетон,
• силикатный, дырочный, щелевой кирпич,
• крупнозернистые материалы.

Хотя силикатный кирпич и хорошо противостоит высоким температурам, он разрушается углекислотой и влажными парами. Если никаких других материалов нет, СНиП требует устройства в вентиляционном и дымовом канале внутренней облицовки из красного кирпича толщиной 13 см.

Дымоходы могут быть:

• насадными (из вставленных друг в друга асбестоцементных труб),
• цельными (из кирпича).

Насадные трубы отличаются гладкими внутренними стенками, их опирают на камины или печи с мощными (не тоньше 1\2 кирпича) стенками. Если труба тяжела, на перекрытии печи устанавливается железобетонная плита и уже на нее крепится труба.

Асбестоцементные насадные трубы значительно легче кирпичных, их не нужно разбирать при капремонте, они быстро устанавливаются.

Кирпичная дымовая труба требует особого фундамента, который закладывается на глубину, превышающую глубину промерзания почвы.

При возведении малоэтажных строений применяют сборные дымоходы, которые встраиваются в стену или формируют стояк. Стенки дымоходов выполняются из термостойкого бетона.

В местах прохождения дымоходом крыши необходимо оставить отверстие шириной от 13 см. Соединение дымохода с крышей прикрывается фартуком из нержавеющего металла.

Дымоход может иметь наклон до 30 градусов со смещением в сторону не более 100 см. Такие отрезки должны быть одного сечения, равного сечению вертикальных отрезков с гладкими стенками.

Индивидуальное проектирование

Подобные услуги предоставляют многие компании, которые заключают с собственником договор, выполняют техническое задание и действуют в четком соответствии с противопожарной инструкцией

При выборе фирмы важно убедиться, что у нее есть соответствующая лицензия, а методика соответствует правилам и нормам. Можно попросить представить образец выполненных проектов, чтобы быть уверенным в высоком качестве услуг

Специалисты отталкиваются от нормативных актов, иначе пожелания заказчика могут привести к печальным последствиям. СДУ на заключительном этапе проходит испытания

Важно сделать ее максимально простой, чтобы обслуживание систем дымоудаления не вызвало затруднений у собственника

На этапе проектирования не исключены проблемы. Они связаны с размещением огнестойких перегородок, которые обязательно устанавливают перед тем, как будет составлена полноценная схема вентиляции. Дальнейшее изменение расположения перегородок может привести к проблемам с разводкой раздельного воздухоотвода.

Вытяжная шахта

Шахты для естественного вентилирования, как и дымоходные выводы, устраиваются на кровельных перекрытиях зданий. Они обеспечены индивидуальными каналами или соединяются с вентпроходами.

Шахта с индивидуальным канальным ходом устраивается из кирпичного камня и утепляется фибролитом. Второй вариант ее обустройства – возведение кладки с обязательным утеплением стройматериалами, устойчивыми к воздействию влаги.

Кроме того, вытяжные шахты утепляются пиломатериалом четырехсантиметровой толщины и обшиваются оцинкованными листами, уложенными на подкладку из войлока, обмазанную глиной и оштукатуренную.

Виды вентканалов

Есть три вида каналов для вентиляции:

• Встроенные в стены каналы, которые обустраивают на этапе строительства здания в несущих стенах.
• Подвесные или накладные воздуховоды устраиваются в зданиях во время ремонта или реконструкции.
• Приставные или наружные вентканалы, которые монтируют снаружи.

Встроенные каналы выкладывают из кирпича без пустот (жаростойкий или огнеупорный) или бетонных блоков, специально изготовленных для этих целей. Хотя в вентиляционной системе нет такой тепловой нагрузки как в дымоходе, силикатный кирпич использовать нельзя, поскольку он разрушается быстро даже при небольших перепадах температуры.

Железобетонные готовые сегменты использовать удобнее и практичнее. Вентиляционный канал их них получается с более ровными стенками, а значит с большим КПД.

По аэродинамическим характеристикам первыми можно назвать воздуховод из асбестовой трубы. Он имеет идеально гладкие стенки и круглое сечение, которое препятствует образования воздушных вихрей. Асбестовые трубы «вставляют» во внутренние кирпичные стены на этапе при постройке дома, обкладывая их вокруг.

Подвесные или накладные вентканалы или воздуховоды строят из оцинкованной стали, гипсокартона или пластика. Вертикальные участки монтируют вплотную к стенам, горизонтальные – под потолком. Как правило, их используют для систем принудительной вентиляции. В производственных помещениях вентканалы часто монтируют из круглых оцинкованных труб.

Наружные вентканалы строят из кирпича, бетона, оцинковки с обязательным утеплением стенок для предотвращения образования конденсата внутри системы. Строят их из кирпича, железобетона или стали.

Рекомендуем ознакомиться:  Можно ли использовать канализационные трубы для вентиляции

Особые требования к материалам для воздуховодов предъявляют там, где удаляемые воздушные потоки содержат химически агрессивные вещества или имеют высокую температуру. Здесь используют нержавеющую сталь или сталь со специальным полимерным покрытием. В отдельных случаях строят вентиляционные каналы из алюминия.

На химических производствах используют системы вентиляции, смонтированные из керамики. Для помещений, где воздух нагревается выше 100 градусов, вентиляцию монтируют из стали толщиной не менее 1 мм.

Пошаговая инструкция, как выложить дымоход

Строительство кирпичного дымохода – технически сложный процесс, который требует выполнения качественной кладки, чтобы получить герметичную, безопасную и долговечную конструкцию.

Для начала необходимо выбрать подходящие схемы монтажа дымоотводной системы. Их можно заказать в конструкторских бюро или найти в готовом виде на специализированных ресурсах. Размеры будущей конструкции дымоотвода определяются на этапе планировки и выполнения необходимых расчетов.

Кладка дымохода из кирпича выполняется следующим образом:

1. Возведение надсадной трубы, нижняя часть которой усаживается на тонкий слой раствора из глины и песка. Если в дымоходе предусмотрено несколько каналов, тогда может быть использована трехканальная труба. Но алгоритм кладки сохраняется для любого типа конструкции. Кладка выполняется перевязочным методом, когда каждый последующий ряд имеет сдвиг в сторону на 0,5 кирпича. На 5-м ряду, не доходя до балок перекрытия, монтаж трубы завершается.
2. Производится укладка распушки. Наружное расширение по периметру должно составлять 590×450 мм, внутреннее – 140×270 мм. Расширение выполняется смещением краевых кирпичей на 5 см. После завершения распушки обязательно выполняется теплоизоляция расширения 10 мм листами асбеста или другим выбранным материалом.
3. Укладка выдры требует скрупулезности и внимательности, поскольку ряды укладываются наружу с созданием специального выступа. Первый ряд аналогичен предыдущему ряду расширения распушки, далее необходимо выложить второй выступ и последующие.
4. Установка стояка. Кладка выполняется в чердачном помещении вплотную к кровельной системе здания. Его необходимо вывести через крышу с возвышением над коньком здания на высоту до 100 см. Кирпичная кладка завершается организацией дымоходной шейки, на конце которой возводится оголовок и устанавливается защитный колпак.

Особенности естественной системы выведения дыма

Для правильной и эффективной работы вентиляции такого типа требуется обязательное зонирование пространства. Площадь одной зоны должна быть не более 1600м.кв. Зонирование обеспечивается специальными механическими преградами, которые не могут быть ниже, чем 2,2 м. В каждом таком пространстве должно устанавливаться не более двух устройств приема дыма, которые подсоединены к системе воздуховодов. Длина воздуховодов, которые подсоединяются к основным вентиляционным шахтам, такой системы, должна быть не более 15 м.

Оборудование, использующееся в системе вывода дыма из зданий

1. Специальные вентиляторы, которые применяются в системах принудительной вентиляции. С помощью этих агрегатов эффективно удаляется на только дым, но и происходит отвод тепла за пределы постройки, которое выделяется при пожаре. Такие приборы могут применяться практически в любых помещениях, где температура отводимых газов не будет превышать 600С.
2. Дымоудаляющие клапаны служат для приема воздушных масс, насыщенных продуктами горения, в дымовую шахту. Они могут иметь электрический или электромагнитный привод, которые могут работать при температуре газов до 600С.
3. Огнезадерживающие клапаны. Очень важные элементы, которые встраиваются в воздуховоды и предотвращают распространение пожара или перемещение ядовитых, раскаленных газов по вентиляционным каналам.
4. Воздуховоды. Эти элементы предназначены для транспортирования газов, дыма, продуктов горения, воздушных масс, насыщенных ядовитыми веществами, из помещений. Изготавливаются такие воздушные каналы только из материалов, которые не поддерживают горение.
5. Вентиляторы, которые создают подпор воздушных масс. Они устанавливаются в лифтовых шахтах, коридорах и лестничных клетках для предотвращения их задымления.

Этапы проектирования

Проектирование противодымной вентиляции и дальнейшее ее обслуживание производится только специализированными предприятиями, действующими в соответствии с нормативными актами и имеющими соответствующие разрешительные документы. Проектирование включает в себя следующие этапы:

1. Подготовку тех.задания. Оно составляется заказчиком в тесном контакте со специалистами компании-проектировщика.
2. Составление проекта, в который входит техническая документация, чертежи, пояснительные записки проектно-экономическое обоснование.
3. Монтаж противодымной вентиляции.
4. Наладка вентиляции.
5. Пуск и тестирование.
6. Работы по техническому обслуживанию вентиляции такого типа.

Внимания требует каждый этап проектирования, а особенно расчет противодымной вентиляции, который влияет на мощность и давление вентиляторов, устанавливаемых в систему, а также на площадь сечения дымовыводящих каналов и воздуховодов. При правильном расчете, в качестве исходных данных берутся наихудшее сочетание условий внутри сооружения и метеорологических условий при возникновении пожара.

Основные критерии кладки

Дымоходная труба в установке практически не отличается от печной кладки. Отдельные затруднения вызывает монтаж в месте перехода через устройство уширения, расположенное выше кровли и чердачного перекрытия.

Главными требованиями кладки являются: плотное заполнение швов, вертикальность массива, гладкая поверхность дымоходных каналов.

Монтаж насадной трубы является продолжением кладки печи, потому что она стоит на перекрыше, и до места перехода через чердачное покрытие используется аналогичный печной кладке раствор. В месте, где труба переходит через потолок, устанавливается горизонтальная разделка, иными словами — уширение стенок, этот прием производится для обеспечения противопожарной безопасности. Одновременно с перевязкой швов производится монтаж трубы и разделки, внутренний канал делается с одним сечением, а наружная стена медленно расширяется — этот фактор достигается путем напуска наружной кладки в каждом ряду (на 4 см).

Между деревянными балками и разделкой необходимо устанавливать огнеустойчивую теплоизоляцию, к примеру — базальтовые маты. В пределах чердачного помещения монтаж стояка ведется по маячку, таким образом, над разделкой выкладывается 2-3 ряда дымоходной трубы. От площади крыши на один из углов опускается отвес, для этих целей в точку обрешетки крыши, из которой этот отвес опущен, вбивается гвоздь.

После чего к гвоздю привязывается капроновая нить, нижний конец этой нити также прикрепляется к забитому в угол гвоздю, который располагается в шве кладки дымовой трубы. По этому углу и ведется кладка, которая проверяется угольником либо промером диагоналей через 3-4 ряда. Кладка дымоходной трубы выше кровли представляет некоторые затруднения, в этом месте кладка производится на сложном глино-цементном растворе.

Типичные ошибки при возведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

1. Плохой фундамент или основа
2. Неподходящий кирпич
3. Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
4. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
5. Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
6. Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

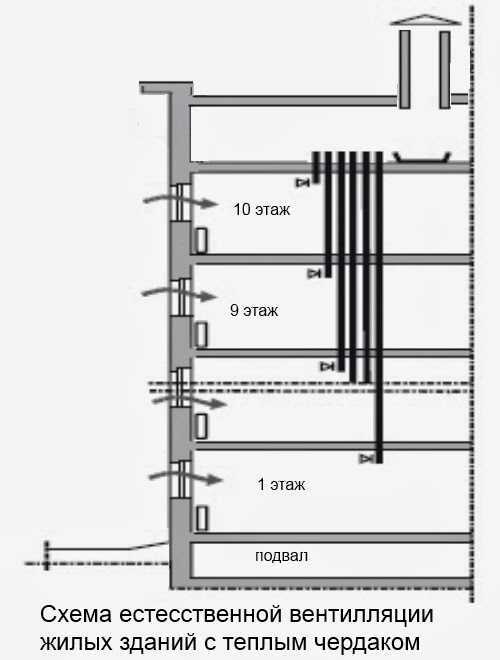

Особенности проектирования пассивной вентиляции

В строительных ГОСТах и СНиПах заложены требования для установки вентиляционных каналов. Они созданы в прошлом веке, давно не изменялись и не учитывают особенности обустройства современной кухни и стремление поставить вытяжку с циркуляционным циклом. Оборудование не зависит от погодных условий, работает стабильно в заданном режиме.

При работе рециркуляционного очистного оборудования воздух втягивается внутрь, проходит через несколько фильтров и возвращается обратно на кухню, очищенный от всех примесей. При наличии принудительных систем фильтрации отказываться от схемы естественной вентиляции не стоит. Кислорода при принудительной циркуляционной очистке не прибавляется, содержание углекислоты и влажность с воздуха остаются на высоком уровне.

При расчете естественной вентиляции учитывается количество людей, постоянно находящихся в помещении, и рассчитываются нормы расхода ими кислорода для нормального дыхания. Норма на одного человека – 50 м3.

Для занимающихся спортом и работающих с большим нагрузками людей – 70 м3. Вопреки законам физики, чем больше помещение, тем меньше может быть движение воздушных масс. Например, в комнате объемом 30 м3 весь воздух за час должен 2 раза смениться, при увеличении пространства до 50 м3 достаточно один раз обновить его за час.

На кладовую, туалет и ванную предусмотрены минимальные нормы по естественной вентиляции. Человек не находится в них постоянно, заходит на несколько минут.

В расчетах объема  воздушного потока используют сечение и высоту трубы, скорость вентиляции, температуру внутри и снаружи. Для упрощения процедуры вычислений существуют специальные справочники и программы.

Проверить тягу в уже готовой вытяжке можно с помощью зажигалки или листа бумаги. Если она хорошая, достаточно поднести к решетке пламя, и оно будет отклоняться, втягиваемое вместе с воздухом в трубу. Ели язычок горит ровно, следует что-то изменить. Для частных домов рекомендуется поднять трубу, установить ее выше.

• каналы должны проходить по внутренним стенам;
• устанавливать выводные решетки следует на кухне и в ванной;
• подводить с улицы воздух нужно через комнаты;
• каналы монтируются одинакового сечения по всей длине;
• количество изгибов должно быть минимальное, а переходы – плавные;
• трубы от камина, проходящие снаружи, следует утеплять, чтобы они не остывали;
• при образовании конденсата и быстрого засорения трубы на выходе следует ее удлинить и поднять по возможности выше или утеплить, если на чердаке холодно;
• дымоходы от каминов и других видов печей используются одновременно для естественной вентиляции.

Вентиляционную решетку для вывода воздуха следует устанавливать под потолком, на расстоянии 10 – 15 см. Отверстия в наружной стене под переточные каналы сверлятся внизу, в 15 – 20 см от пола.

При протяженности вентиляционного канала более 3 м необходимо делать смотровые окна, чтобы проверять состояние внутренних стенок и чистить их в случае скопления большого количества грязи.

Труба должна стоять строго вертикально. Допускается наклон в крайних случаях до 30⁰. Ее торцы прикрывают решетками от попадания внутрь птиц и грызунов.

Верхний край трубы должен быть выше, чем крыша. В противном случае ветер не будет создавать разреженность воздуха непосредственно над выводом вентиляции.

Необходимо обеспечить приток воздуха снаружи. Это щели под дверью и подоконником, стены из дерева и другого пористого материала. Древесина дышит сама по себе и не требует создания дополнительных щелей.

Без отверстий в фасаде воздух на замещение не будет поступать. На пластиковые окна, установленные плотно, без щелей, необходимо монтировать заборные клапаны. Без них стекла начнут запотевать. В помещении появится сырость, а по углам – черные пятна плесени.

Нормальная циркуляция воздуха и комфортные условия для проживания зависят от грамотной установки радиаторов отопления непосредственно под окнами. Холодный поток от стекол попадает в горячий воздух отопления. Он смешивается и уходит вверх.

При расположении радиатора отоплений на боковой или противоположной окну стене холодный поток будет скользить по полу, создавая некомфортную зону. В этом месте не рекомендуется ставить кровати и играть детям.

Устройство

Необходимость, состав и устройство такой довольно сложной разновидности приточно-вытяжных вентиляционных систем регламентируют следующие нормы и правила:

• СП 60.13330 «СНиП 41-01-2003*», регламентирующий требования к отоплению, вентиляции воздушной среды зданий (с изменениями от 10.02.2017), в который был внесен блок новых требований к системам противодымной защиты.
• СП 7.13130.2013, устанавливающий требования ПБ к таким системам.
• НПБ 239-97 о проверке огнестойкости воздуховодов.
• НПБ 241-97 о противопожарных клапанах систем вентиляции.
• НПБ 253-98, устанавливающий нормы ПБ к вентиляторам систем дымоудаления.
• НПБ 250-97 о требованиях к пожарным лифтам, устанавливаемых в строениях, сооружениях различного назначения.
• Методические рекомендации МЧС от 2008 года о расчетном определении параметров дымоудаления. Этот документ не является руководящим, но успешно применяется при проектировании.

Согласно этим нормам установка таких систем – приточно-вытяжных вентиляционных комплексов, управление которых осуществляется автоматически или в ручном режиме, требуется из следующих пожарных отсеков / помещений защищаемых объектов:

• Холлов/коридоров строений общественного или жилого назначения выше 28 м.
• Туннелей, коридоров заглубленных и подземных этажей, не имеющих инсоляции, зданий любого назначения, если в них выходят помещения с постоянным нахождением людей.
• Коридоров длиннее 15 м без освещения в промышленных, складских зданиях категории по взрывопожарной опасности А–В2 от двух этажей; цехах категории В3; общественных комплексах от шести этажей и больше.
• Общих коридоров зданий с незадымляемыми лестничными клетками.
• Коридоров многоквартирных домов без естественного освещения, если расстояние от входа дальней квартиры до незадымляемой лестницы Н1 больше 12 м.
• Атриумов комплексов общественного назначения выше 28 м; пассажей/атриумов с дверями/балконами выше 15 м.
• Лестниц Л2 больниц при наличии фонарей, автоматически открывающихся при срабатывании датчиков дыма установок/систем АПС.
• Промышленных помещений, складов с рабочими местами, без естественного освещения или с ним через окна/фонари, не обеспеченные автоматическими приводами для открывания.
• Помещений, не обеспеченных инсоляцией: любых общественных с массовым нахождением людей; площадью свыше 50 кв. м. с рабочими местами при наличии горючих веществ; торговых помещений; гардеробов свыше 200 кв. м.

Допустимо проектирование удаления дымового потока через коридор, обслуживающий помещения до 200 кв. м., если они промышленного назначения и относятся к взрывопожароопасным категориям В1–В3 или предназначены для хранения горючих материалов.

Не требуется проектирование/установка систем дымоудаления из следующих помещений:

• Площадью меньше 200 кв. м., если они защищены стационарными системами пожаротушения, за исключением категорий А, Б.
• С системами порошкового/газового АУПТ.
• Из коридоров, если все помещения, примыкающие к ним, обеспечены дымоудалением.

Устройства, системы дымоудаления и притока воздуха бывают нескольких видов, имеющих следующее устройство:

• Окна, фонари освещения помещений с побудительным приводом, открывающиеся в ручном и автоматическом режимах.
• Вытяжная противодымная вентиляция из помещений, фойе, вестибюлей, коридоров.
• Приточная вентиляция, предназначенная для принудительного притока воздуха во внутренние лестничные клетки, тамбур-шлюзы, лифтовые шахты пассажирских/грузовых лифтов зданий и сооружений, сильным давлением воздуха вытесняющая/исключающая попадания в них продуктов горения.

В состав систем дымоудаления/принудительного притока воздуха при пожаре входят:

• Клапана дымоудаления, называемые также дымоприемными устройствами.
• Вентиляторы для удаления плотного дымового потока.
• Шахты, магистральные каналы, огнестойкие вентиляционные короба дымоудаления.
• Вентиляторы принудительного притока воздуха, чаще всего монтируемые на крыше зданий/сооружений.
• Огнезадерживающие клапаны, монтируемые на вытяжной системе общего обмена воздуха помещений, для ограничения/исключения распространения пожара по вентиляционным коробам.

Эффективность защиты зданий/сооружений при возникновении пожара, возможность проведения быстрой безопасной эвакуации людей из них, ограничение распространения огня, теплового воздействия, продуктов горения прямо зависит от синхронности совместной эксплуатации систем дымоудаления/ принудительного притока чистого воздуха; поэтому устройство, принципы их работы должны проектироваться так, чтобы они максимально дополняли друг друга.
