Безстартерный светильник бесстартерный люминесцентный не включается

Принцип работы люминесцентной лампы

Эти лампы заполнены неоном или аргоном, смешанным с парами ртути. Когда электрический ток проходит через катод (вольфрамовую нить), газ начинает излучать ультрафиолетовое свечение, которое невозможно увидеть. Чтобы сделать свет видимым, внутренняя часть лампы покрывается люминофором. Длина волны света зависит от его состава.

Флуоресцентные источники света теперь доступны в различных длинах волн. Самые дорогие продукты дают различные цвета, в том числе максимально приближенный к солнечному свету. Этот вариант считается базовым, хотя можно приобрести модели с температурой от 2700K до 6500K и различной интенсивностью света.

Ремонт энергосберегающих ламп Первые и вторые будут иметь существенные различия, поэтому вам следует ознакомиться с особенностями их реализации.

Возможности запуска при сгоревшем оборудовании

В ремонте люминесцентных ламп есть и свои небольшие хитрости. К примеру, срочно понадобилось запустить подобный световой прибор, а стартер вышел из строя, и нет никакой возможности его заменить. Сам по себе этот элемент схемы служит для разогрева нитей накаливания в люминесцентной трубке.

Ну а если, к примеру, вышел из строя дроссель? Его в наше время и в магазинах не во всех найти можно.

Бездроссельное включение

Продлить работу сгоревшего светового прибора вполне возможно. Есть способ, при котором можно включить люминесцентную лампу дневного света без дросселя и стартера (схема подключения на рисунке). Конечно, этот способ подойдет не всем, нужно хотя бы немного разбираться в электротехнике.

Схема бездроссельного включения

Напряжение подается после короткого замыкания нитей накаливания. Выпрямленное напряжение становится больше вдвое, чего вполне хватает для запуска лампы (эту функцию по идее и выполняет дроссель). Конденсаторы С1 и С2 (на схеме) необходимо подобрать для 600 В, а С3 и С4 – с номинальным напряжением в 1 000 В. По прошествии некоторого времени пары ртути, конечно, осядут в области одного из электродов, и свет от лампы станет намного менее ярким. Избавиться от этого можно будет, всего лишь изменив полярность, т. е. просто развернув реанимированную перегоревшую ЛЛ.

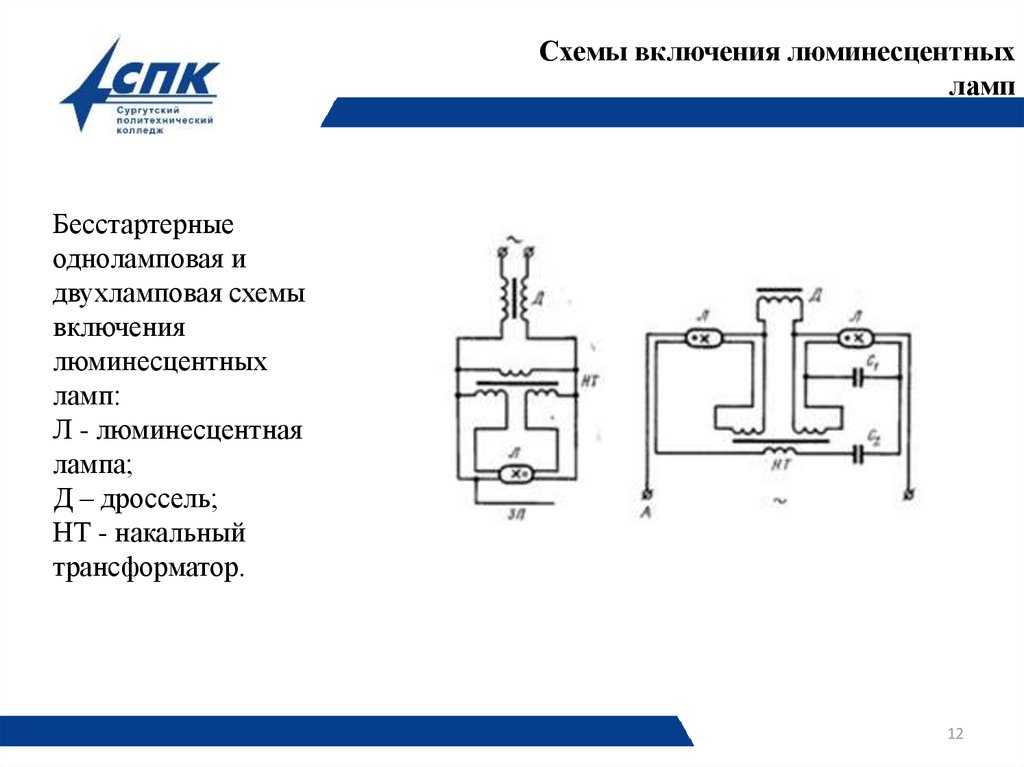

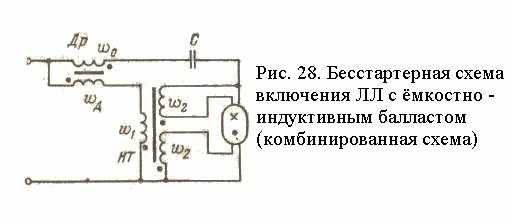

Бесстартерное включение

Существуют осветительные приборы, которые предусмотрены исключительно для работы без стартера. На таких лампах имеется маркировка RS. Если такую трубку установить в светильник, оборудованный прерывателем, лампа очень быстро сгорает. Происходит это по причине необходимости большего времени на разогрев спиралей таких люминесцентных трубок. Долговечность стартера небольшая, он часто перегорает, а потому имеет смысл рассмотреть возможность того, как включить люминесцентную лампу без него. Для этого понадобится установка вторичных трансформаторных обмоток. Если запомнить эту информацию, то уже не возникнет вопроса, как зажечь люминесцентный светильник, если произошло перегорание стартера (схема соединения ниже).

Таким образом без лишних затрат можно даже своими руками собрать люминесцентный светильник.

Схема включения без дросселя и стартера

Перегорела или не горит люминесцентная лампа: как починить

Учитывая отличные технические параметры, люминесцентные лампы с успехом замещают лампы накаливания. На рынке существует огромный выбор ЛЛ, их маркировка стандартизирована. Однако люминесцентные светильники имеют более сложное устройство, а значит и подвержены частым поломкам.

Причины неполадок люминесцентных светильников

Почему не горит люминесцентная лампа, может сказать каждый – даже не специалисту под силу выявить неисправность, и отремонтировать прибор самостоятельно.

Принцип работы светильника заключается в том, что сама лампа не функционирует без пускорегулирующего аппарата, именуемого балластом. Он, в свою очередь, может быть электронным, где условия пуска и свечения достигаются с помощью радиоэлектроники и электромагнитным со стартером и дросселем.

Возникновение неполадок у люминесцентных светильников связаны с истечением срока службы либо нарушениями в работе пускорегулирующего аппарата.

Поиск неисправности лампы

Когда не загорается люминесцентная лампа необходимо найти неисправность. Причинами неудовлетворительной работы люминесцентных светильников считаются:

Если прибор не загорается, то причиной, возможно, является отсутствие контакта либо неисправность в электропроводке. Выявить неисправность несложно – достаточно поменять лампу. В случае отсутствия положительного результата стоит заменить стартер. В случае отрицательного результата, причина отсутствия света находится не в лампе, а в неисправности проводки. Неисправность устраняется при помощи поиска обрыва и проверки контактов.
Как правильно снять лампу

Люминесцентное освещение мерцает, однако, не включается, светиться лишь, с одной стороны. Поводом для этого может служить замыкание. Для проверки необходимо переустановить лампу, поменяв концы. В случае отсутствия положительного результата придется её сменить. Если и это не поможет, тогда неисправность следует искать в держателе либо проводке.
Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.
Тусклый свет на концах лампы
Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.
Лампа дневного света первоначально загорается, а потом темнеет с концов и гаснет. Ситуация возникает при неисправности балластного сопротивления, которое не обеспечивает нормальный рабочий режим.
Люминесцентный светильник включается и выключается, не входя в рабочий режим. Возможная причина этого заключается в неработоспособности лампы либо стартера, которые требуют замены.
Во время включения происходит перегорание спиралей, и чернеют концы. Подобная ситуация может быть связана с несоответствующим напряжением либо неисправностью балластного сопротивления. Необходимо привести напряжение в соответствие либо сменить балластное сопротивление.

Темные концы лампы, признак перегорания спиралейОтличием от обыкновенных ламп накаливания, которые перегорают моментально и внезапно, является то, что люминесцентный светильник подает признак скорого изнашивания. О скорой замене подобной лампы может свидетельствовать то, что она начинает моргать во время включения. Подобное свойство связано с тем, что начались изменения в химическом составе газа и изнашивании электродов.

Основные компоненты LED лампы

Чтобы ориентироваться в терминологии и представлять себе поле деятельности, необходимо понимать конструкцию и функцию главных узлов светодиодного светильника (или лампочки):

Светодиод — излучающий диод, закрепленный на алюминиевой пластине. Может иметь собственную оптику в виде линзы.
Цоколь/разъем/сокет — контактное соединение лампы. Выполняется в виде резьбового цилиндра или штырькового (пинового) контакта.
Радиатор — служит для передачи тепла от излучающего диода в окружающее пространство. Для эффективной процесса контакт между радиаторной пластиной и излучающим диодом выполняется через термопасту.
Драйвер (блок питания/БП) — устройство, преобразующее переменный ток сети напряжением 220 В в постоянный ток никого вольтажа. БП питает энергией источник света и автоматически регулирует параметры, компенсируя их колебания и обеспечивая стабильную работу светильника. Самые простые драйверы реализованы с помощью резистора или конденсатора. Более совершенные блоки имеют в своем составе трансформатор и управляющий чип. БП может быть как наружным, так и внутренним (располагаться в цоколе лампы).
Диффузор, рассеиватель — обычно плафон или абажур, служащий для более равномерного распределения светового потока, а также изменения угла рассеивания.

Рис. 1. Компоненты светодиодной лампочки с полимерной колбой Большинство отказов LED светотехники связано с неисправностями драйвера и/или самих диодов. В свою очередь, причиной этих неисправностей может быть недостаточный отвод тепла через радиатор.

Неисправности и ремонт электронного балласта

Существуют разные схемы электронных балластов, но принцип действия каждого из них практически не отличается. Поэтому ремонт люминесцентной лампы производится в определенной последовательности, с некоторыми различиями. В газоразрядных устройствах установлены нити накаливания, обладающие некоторой индуктивностью. Благодаря этому свойству они включаются в схему автоколебательного контура с катушками и конденсаторами. Этот контур находится в обратной связи с инвертором, основой которого служат мощные транзисторные ключи.

Нагревание нитей приводит к увеличению их сопротивления, параметры колебаний подвергаются изменениям. Инвертор реагирует на эти изменения и выдает нужное значение напряжения для запуска лампы. Пройдя сквозь ионизированный газ, ток выполняет шунтирование напряжения на нитях и снижает их накал. Сила тока внутри лампы регулируется за счет обратной связи инвертора и контура автоколебаний.

Питание инвертора осуществляется с помощью диодного выпрямителя, оборудованного фильтрационной системой, выполняющей сглаживание помех. Высокая частота инвертора позволяет полностью исключить моргание и шум во время работы, поэтому ЭПРА пользуются широкой популярностью среди потребителей.

Зная устройство электронного балласта, гораздо проще определиться с тем, как его быстро отремонтировать. Качественная диагностика может быть выполнена только в специализированной мастерской с использованием осциллографа и прочего оборудования. Если же проверка производится самостоятельно, то начинать следует с визуального осмотра неисправной платы. После этого все детали поочередно проверяются измерительными приборами, имеющимися в наличии.

Наиболее частой причиной отказа электронной аппаратуры или ЭПРА для люминесцентных ламп является сгоревший транзистор, который легко определяется в ходе осмотра. При невозможности визуального определения, детали поочередно выпаиваются из платы и прозваниваются мультиметром. В исправном состоянии сопротивление транзисторов будет составлять 400-700 Ом. Если один из транзисторов перегорает, то обычно сгоревшим оказывается и резистор в 30 Ом.

Еще одним слабым местом электронной схемы считается предохранитель с низким сопротивлением от 2 до 5 Ом. Иногда может сгореть один из элементов диодного моста. В таких случаях ремонт ЭПРА заключается в установке вместо неисправных деталей новых элементов, и балласт вновь продолжит свою работу.

Люминесцентные лампы получили широкое распространение и успешно вытесняют лампочки накаливания. Люминесцентные светильники сложны в техническом отношении и порой выходят из строя. Поскольку такие лампы достаточно дороги, ремонт светильников дневного света становится актуальным для многих потребителей.

Неисправности и способы их устранения

Первое, что нужно сделать, — проверить напряжение на контактах лампочки и стартера. Если его нет, меняем неисправные элементы на новые.

Однако зачастую с напряжением все в порядке, но лампа дневного света все равно не включается, или часто мерцает, или моргает, но не загорается. Ниже рассмотрим наиболее распространенные проблемы, ведущие к такой ситуации:

Когда лампочка после включения не только не мерцает, но и не светится, речь, вероятно, идет о прерывании цепи. Чтобы обнаружить такой дефект, прозваниваем цепь с помощью мультиметра. Возможно, что проблема возникла из-за отсоединившегося проводника или поломанной вилки устройства.
Если во время работы люминесцентной лампы отмечается недостаточно сильное свечение с одной из ее сторон (при этом слышно потрескивание), причина неисправности заключается в коротком замыкании. Для устранения проблемы подойдет два способа. В первом случае переворачиваем лампу так, чтобы рабочий и нерабочий концы поменялись местами в патронах. Если свечение не нормализовалось, меняем колбу. Второй вариант решения вопроса состоит в проверке целостности проводов и патронов.
Еще один вариант поломки: лампы горят постепенно угасающим желтым светом. Тут не обойтись без замены лампочки, поскольку причина проблемы в разгерметизации колбы и проникновении в нее воздуха.
Спустя какой-то период на лампочке появляется потемнение. В таком случае проверяем дроссель. Для этого снимаем показатели рабочего и пускового тока. Слишком высокий уровень указывает на необходимость замены дросселя.
Если появление темных пятен сопряжено с проскакивающими электрическими разрядами, но свечение не исчезает, неисправность, скорее всего, кроется в стартере. Чтобы установить причину точнее, делаем замер рабочего тока. В случае повышенного уровня меняем стартер. Если ток в пределах нормы, несколько раз проворачиваем лампочку в патроне. Свечение должно восстановиться. Если нет — меняем лампу.
При постепенном снижении интенсивности свечения проверяем рабочее напряжение. Ток выше нормы указывает на неисправность дросселя. Если в рамках допустимого — понадобится замена лампы, поскольку есть недостаток ртутного содержимого.
Когда лампочка моргает после выключения, причин мерцания бывает несколько (как и после включения). Наиболее распространенная заключается в моргании из-за совместной работы лампы и переключателя с подсветкой. Энергия, идущая на подсветку, становится фактором включения лампочки, однако ее объема недостаточно, и потому светильник только мигает. Единственный выход — отказ от выключателя с подсветкой.
Порой моргание идет вследствие воздействия электромагнитных волн. Проблема возникает, когда в непосредственной близости от лампы расположена электробытовая техника (телевизор, компьютер и т.д.). Также источником волн являются радиостанции, вышки сотовой связи, ЛЭП и другие подобные объекты. Проблема решается только устранением ее первопричины.
Мерцание возникает из-за неисправной электропроводки в квартире (доме). Обычно лампа начинает мигать в сырую погоду. Необходимо менять проводку на новую.
Недостаток напряжения в сети (нехватка 10 и больше процентов) — еще один фактор, приводящий к миганию светильника.
Люминесцентные лампы не всегда включаются или моргают при слишком низкой температуре (ниже 5 градусов тепла).

Любой из перечисленных выше факторов способен привести к миганию люминесцентной лампочки. После нахождения неисправности ее необходимо обесточить до восстановления работоспособности. Следует помнить, что неправильная работа одного из элементов ведет к повреждению других звеньев системы.

Люминесцентная лампа – это подвид газоразрядных источников света, для их запуска необходим электрический импульс, который проходит через пары ртути. Когда газ разогревается, появляется ультрафиолетовое излучение, которое преобразуется в видимый свет с помощью люминофорного покрытия на внутренней части колбы.

Если с лампочкой все в порядке, то она светится сразу после запуска. В норме она может моргнуть 1 или 2 раза во время разжигания газа. Но, если мигает лампа дневного света (ЛДС) длительное время после включения или издает необычные звуки (гудение, потрескивание), то это свидетельствует о неисправности одного из элементов системы. В таком случае стоит провести диагностику, чтобы выявить причины некорректной работы устройства, и провести ремонт.

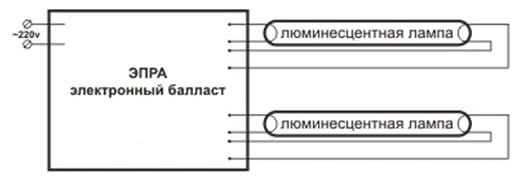

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема будет выглядеть следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Электрооборудование, свет, освещение. Как проверить лампу галогеновую

Как проверить люминесцентную лампу? — Diodnik

Со временем любые лампочки перегорают, это касается не только обычных ламп, но и светодиодных светильников или ламп дневного света. Если люминесцентная лампа перестала гореть, прежде всего ее необходимо проверить. Как это правильно сделать, читаем ниже.

Как проверить люминесцентную лампу?

Для теста выбран светильник Delux, который работал в течении нескольких лет, но нынче перестал зажигаться. Как раз подходит для подобных целей.

Первым делом необходимо снять рассеиватель и осмотреть люминесцентную трубку на наличия сильного почернения. По краям четко видны такие почернения, косвенно это говорит, что такая трубка вполне может быть уже вышедшей из строя.

Следующим этапом будет проверка целостности нитей накала. Включив мультиметр в режим проверки сопротивления поочередно необходимо проверить каждую нить.

Сопротивление нитей составляет 9,5 – 9,2 Ом, что означает, что обе нити накала еще целы.

Если хоть одна из них будет перегоревшей, тогда наш тестер покажет 1 (разрыв цепи). В таком случае люминесцентную трубку необходимо заменить новой.

Когда проверка лампы окончена, но она не светит, необходимо проверять или ремонтировать электронный балласт люминесцентной лампы. В данном случае проблема была в сильно окислившихся контактах люминесцентной трубки.

После зачистки контактов от окислов и установки трубки в корпус светильника лампа ожила. Можно сказать, что этому светильнику повезло.

Подробнее о том, как проверять электронный балласт и ремонтировать его, мы расскажем вам позже.

diodnik.com

Виды ламп | Electricdom.ru

Осветительные приборы составляют самую многочисленную группу электроприборов в каждом доме. Источники света являются важным элементом быта.

Лампы накаливания

Лампы накаливания относятся к классу тепловых источников света. Несмотря на внедрение более технологичных видов ламп, остаются одними из самых массовых и дешевых источников света, особенно в бытовом секторе.

Действие этих ламп основано на нагревании спирали проходящим через нее током до температуры 3000 градусов. Колбы ламп мощностью от 40 Вт и более наполнены инертными газами — аргоном или криптоном.

Бытовые лампы бывают мощностью 25 — 150 Ватт. Лампы мощностью до 60 Ватт с уменьшенным цоколем называются миньонами. Проверить исправность лампы можно тестером, спираль должна иметь определенное сопротивление.

У светильника с лампой накаливания возможно всего две неисправности:1. Перегорела лампа2. Отсутствует контакт в электропроводке, в результате чего на цоколь не подается напряжение.

Достоинства: Просты по конструкции, надежны, не имеют дополнительных устройств при включении, практически не зависят от температуры окружающей среды, мгновенно зажигаются.Недостатки: Имеют не очень большой срок службы, около 1000 часов.

Лампы люминесцентные

Люминесцентные лампы относятся к газоразрядным лампам низкого давления. Могут быть различной формы: прямые, трубчатые, фигурные и компактные (КЛЛ). Диаметр трубки не связан с мощностью лампы, которая может достигать до 200 Вт. Трубчатые лампы имеют двухштырьковые типы цоколей в зависимости от расстояния между штырьками: G-13 (расстояние — 13 мм) для ламп диаметром 40 мм и 26 мм и G-5 (расстояние — 5 мм) для ламп диаметром 16 мм.

Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, которая имеет изогнутую форму колбы, что позволяет разместить ее в светильнике небольших размеров. Такие лампы могут иметь встроенный электронный дроссель (ЭПРА), могут быть разной формы и разной длины. Применяются либо в специальных типах светильников либо для замены ламп накаливания в обычных типах светильников (лампы мощностью до 20Вт, которые вкручиваются в резьбовой патрон или через адаптер).

Люминесцентные лампы требуют работы специального устройства — пускорегулирующего аппарата (дросселя). Большинство зарубежных ламп могут работать как с обычными (с дросселем), так и с электронными пускорегулирующими аппаратами (ЭПРА). Но некоторые из них предназначены только для одного вида ПРА.

Светильники с ЭПРА имеют следующие преимущества: лампа не мерцает, лучше зажигается, не шумит (шум от дросселя), легче по весу, экономит электроэнергию (потери мощности в ЭПРА намного ниже, чем в ПРА).

Меняя виды люминофора, можно изменять цветовые характеристики ламп. Буквы, входящие в наименование люминисцентных ламп, означают:Л — люминесцентная, Б — белая, ТБ — тепло-белая, Д — дневная, Ц — с улучшенной цветопередачей. Цифры 18, 20, 36, 40, 65, 80 обозначают номинальную мощность в ваттах. Например, ЛДЦ-18 —

Сборка отремонтированной лампы

Прежде чем приступить к сборке корпуса энергосберегающей лампы после ремонта, необходимо предварительно проверить ее. Чтобы не получилось так, что уже сделанная ЭСЛ не работает. Присоединив все провода, нужно вкрутить ее в патрон (делать это нужно до подачи питания). Если лампа загорелась и не мерцает – возможно продолжить сборку.

Имеет смысл прикинуть, войдет ли электронный пускорегулирующий аппарат на свое место в корпусе

При необходимости нужно подогнуть конденсаторы сопротивления, обращая внимание на то, чтобы нигде не было замыкания. После этого остается только восстановить целостность корпуса и подклеить надломленные (после неаккуратной разборки) куски. По своей сути ремонт ЭСЛ своими руками – очень дешевое занятие, к тому же схему вполне реально просто запомнить

Детали для ЭПРА стоят 10–40 рублей, а потому есть смысл купить сразу несколько комплектов, чтобы при необходимости можно было быстро решить проблему

По своей сути ремонт ЭСЛ своими руками – очень дешевое занятие, к тому же схему вполне реально просто запомнить. Детали для ЭПРА стоят 10–40 рублей, а потому есть смысл купить сразу несколько комплектов, чтобы при необходимости можно было быстро решить проблему.
