Трубы кальде (kalde) - применение и технические характеристики

Чешские изделия из полипропилена

Известным брендом полипропиленовых труб, изготавливаемых в Чехии, считается продукция WAWIN Ecoplastik. Она занимает на мировом рынке одно из ведущих мест, поскольку отличается высочайшим качеством, соответствующим всем стандартам.

Эти трубы задействуют для таких целей:

разводка вентиляции, подача воды;
создание систем теплоснабжения — центральных и проложенных под полом;
для обустройства систем холодного водоснабжения под высоким давлением и магистралей низкого давления централизованной подачи тепла.

Превосходными характеристиками отличаются трубы от компании ФВ-Пласт, имеющие специальные алюминиевые вставки. Благодаря этому продукция данной торговой марки противостоит температурным перепадам. Ее задействуют для прокладки водоснабжающих магистралей, систем теплого пола и подачи тепловой энергии.

Способы монтажа

Возможности прокладки систем, выполненных с использованием трубы полипропиленовой со стекловолокном широки:

открытый способ;
канальная прокладка;
прокладка в шахте;
прокладка в грунте;
монолитная прокладка.

Монтаж систем может быть осуществлен несколькими способами. Первый – клееными муфтами. Этот способ годится для трубопроводов под низким давлением и в целом не считается особенно надежным. Иногда для монтажа используют пресс-фитинги, выпускаемые под металлопластиковые трубы (армированные алюминием). Самым надежным способом признана диффузионная сварка. При этом образуется единый монолитный трубопровод, выдерживающий в месте соединения давление, как и по всей своей протяженности.

Виды труб Kalde и область их применения

Ассортимент трубопроводных систем включает в себя всё необходимое для создания и обслуживания современных инженерных проектов предназначенных для бытового и промышленного назначения.

Труба полипропиленовая Kalde PP-R

Полипропиленовые трубы Kalde изготавливаются из легкого, нетоксичного материала инертного ко всем химическим реагентам. Они отличаются длительным сроком эксплуатации, нечувствительны к низким температурам, не подвержены коррозии, препятствуют образованию отложений. При изготовлении используются материалы, обладающие 100 % экологической безопасностью, полностью соответствующей требованиям европейских стандартов.

На данный момент полипропиленовая труба производится со следующими маркировками:

Полипропилен однослойный Kalde PP-R PN 20;
Полипропилен однослойный Kalde PP-R PN 25;
Полипропилен многослойный Kalde PP-R PN 20 – средний стекловолокнистый слой;
Полипропилен многослойный Kalde PP-R PN 25 – средний стекловолокнистый слой;
Полипропилен многослойный Kalde PP-R PN 20 AL OXY / SuperOXY- средний алюминиевый слой;
Полипропилен многослойный Kalde PP-R PN 25 AL OXY / SuperOXY – средний алюминиевый слой;

Kalde PP-R полипропиленовая
Kalde PP-R армированная стекловолокном

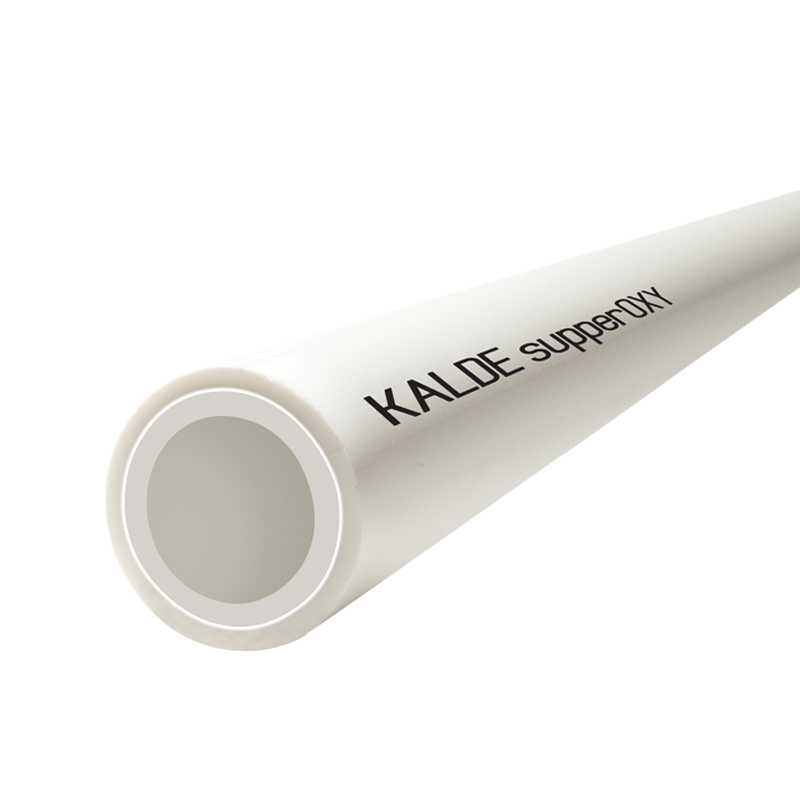

Kalde PP-R AL OXY – SuperOXY армированная алюминием

Область применения продукции:

Холодное и горячее водоснабжение;
Подача и транспортировка питьевой воды;
Высокотемпературное радиаторное отопление;
Системы кондиционирования;

Полипропиленовые трубы и фитинги Kalde PP-R отличаются рядом положительных характеристик

Коррозийная устойчивость и невосприимчивость к климатическим условиям климата;
Доступная стоимость и оптимальные расходы на проведение монтажных работ;
Высокие эксплуатационные качества на протяжении всего срока использования;
Широкий ассортимент универсальных комплектующих;

Стоимость трубы Kalde PP-R

Цена полипропиленовой трубы Kalde PP-R указана розничная и может отличаться от фактической. Актуальную стоимость уточняйте у официальных поставщиков данной продукции.

Наименование	Наружный диаметр трубы в мм »	Толщина стенки трубы в « мм »	Розничная цена в рублях за 1 метр погонный « ₽ »
Kalde PP-R PN 20	20 мм	1,9 мм	₽ 85
Kalde PP-R PN 20	25 мм	2,3 мм	₽ 130
Kalde PP-R PN 20	32 мм	2,9 мм	₽ 205
Kalde PP-R PN 20	40 мм	3,7 мм	₽ 315
Kalde PP-R PN 25 / армированная	20 мм	2,8 мм	₽ 95
Kalde PP-R PN 25 / армированная	25 мм	3,5 мм	₽ 150
Kalde PP-R PN 25 / армированная	32 мм	4,4 мм	₽ 230
Kalde PP-R PN 25 / армированная стекловолокном	40 мм	5,5 мм	₽ 360
Kalde PP-R PN 25 / армированная AL OXY – SuperOXY	20 мм	3,4 мм	₽ 140
Kalde PP-R PN 25 / армированная AL OXY – SuperOXY	25 мм	4,2 мм	₽ 210
Kalde PP-R PN 25 / армированная AL OXY – SuperOXY	32 мм	5,4 мм	₽ 340
Kalde PP-R PN 25 / армированная AL OXY – SuperOXY	40 мм	6,7 мм	₽ 520

Труба сшитый полиэтилен Kalde PE-X

Труба из сшитого полиэтилена Kalde PE-X имеет специальный кислородный барьер Evoh, который не позволяет кислороду смешиваться с теплоносителем и повышать химическую активность среды. Благодаря повышенной гибкости минимизируется количество соединений на трубопроводе, а это в свою очередь повышает надёжность системы.

На данный момент полиэтиленовая труба производится со следующими маркировками:

Сшитый полиэтилен Kalde PE-X O;
Сшитый полиэтилен Kalde PE-X S;
Сшитый полиэтилен Kalde PE-X S+O;
Сшитый полиэтилен Kalde PE-X Spiral 19;

Область применения продукции:

Источник

Виды фитингов

При прокладке трубопровода из ПП коммуникаций используют соединительные элементы.

Они представлены таким ассортиментом:

Съемный раструб. Используется для монтажа системы канализации, когда диаметр трубопровода составляет 310 мм. В быту не применяется из-за больших размеров.
Отводы устанавливаются там, где нужно изменить направление трубопровода. В результате образуется прямой/острый или тупой угол.
Переходник. Данный вид фитинга применяется для стыковки коммуникаций разных диаметров.
Муфта используется для соединения изделий одинакового сечения. Конструкцией фитинга предусмотрены раструбы с 2 сторон.
Тройник и крестовина. Эти соединительные элементы выполнят одинаковую функцию — позволяют стыковать трубопровод центральной системы канализации и бокового ответвления.
Тройник с заглушкой. Используется для упрощения эксплуатации трубопровода.

Фитинги подбираются с учетом параметров и назначения коммуникаций. При этом главный критерий — плотность прилегания труб к соединительным элементам

Важно правильно установить фитинг. Такие изделия выбирают с учетом внутреннего диаметра

Еще один ключевой параметр — наружный размер коммуникаций. Принцип установки фитингов и ПП-труб одинаковый.

Фитинги для полипропиленовых канализационных труб.

Немецкие полипропиленовые трубы

Безусловным лидером среди высококачественной трубной продукции заслуженно считаются изделия от немецких компаний-производителей.

Для монтажа водоснабжающих и отопительных конструкций используют трубы Wefatherm. Их преимущества заключаются в наличии идеально гладкой внутренней поверхности, что позволяет по-максимуму сохранять первоначальное давление в трубопроводе. Имеется возможность скомбинировать разные виды труб, поскольку компания выпускает широкий ассортимент соединительной арматуры.

Производитель Akwatherm занимает одно из лидирующих мест в выпуске полимерной продукции для систем теплого пола, пожаротушения, кондиционирования, водо — и теплоснабжения.

Если требуется приобрести надежные изделия для обустройства отопительных конструкций или магистралей подачи горячей воды под давлением до 20 bar специалисты советуют обращать внимание на немецкие полипропиленовые трубы Faser. В торговую сеть они поступают зеленого цвета диаметром 16 –250 миллиметров и белого цвета сечением 20-40 миллиметров

При выборе трубной продукции нужно приобретать изделия той линейки, которая подойдет для прокладки конкретного вида трубопровода. К примеру, если требуется обустроить систему, подающую горячую воду, использовать следует трубы, которые предназначены именно для таких магистралей и тогда в процессе эксплуатации не будет никаких серьезных проблем.

Характеристики изделий компании Kalde

Изделия компании Калде поставляются в диаметрах от 20мм до 110 мм и могут быть серого, или белого цвета. При этом есть три их разновидности, каждая из которых имеет маркировку, позволяющую легко определить сферу использования:

PPH – используется при монтаже систем вентиляции и систем обеспечения холодной водой.
PPB – применяется в отопительных системах и горячем водоснабжении.
PPR – может использоваться в любых условиях и при любых температурных режимах.

Две последних разновидности труб Кальде имеют специальное армирование с помощью стекловолокна или алюминия. При заказе больших партий, турецкая компания прилагает к своим изделиям бесплатные паяльники, необходимые для соединения конструкций.

Нужно также отметить и стабильность технических показателей, что проявляется в частности в том, что даже после длительной эксплуатации не возникают провисания линий. Если необходимо выполнить монтаж системы отопления, оптимальным выбором будут полипропиленовые изделия, имеющие диаметр от 2.5 до 9 сантиметров.

А вот различные производственные трубопроводы делаются с помощью труб Kalde диаметром от 11 до 16 сантиметров. К примеру, в пищевой промышленности, именно благодаря их экологической безопасности, такие изделия используются очень широко.

Способы монтажа системы из полипропиленовых труб

Для соединения полипропиленовых труб Kalde используются специальные паяльники, которые нагреваются до температуры 250-270 градусов. Кроме того, используются насадки соответствующего диаметра, с тефлоновым покрытием, необходимым для того, чтобы предотвратить прилипание пластика.

После нагревания производится состыковка деталей, чтобы обеспечить герметичное соединение. При разработке своей продукции, турецкая компания придерживается принципа выпускать качественные и экологически безопасные изделия средней ценовой категории.

Благодаря этому о ней можно услышать только благоприятные отзывы, и по соотношению цена/качество это наиболее удачный выбор. Особенности конструкции трубы Кальде позволяют повысить энергоэффективность систем обеспечения помещений теплом. Также благодаря гладкой поверхности – предотвращается появление наростов и загрязнения в системах снабжения холодной водой.

В производстве используются самые современные технологии и станки последнего поколения, кроме того, работает и система управления качеством, которая способствует обеспечению высоких эксплуатационных показателей. По результатам прошлого года продукция компании Kalde оказалась наиболее популярной у потребителя из стран Восточной Европы и Ближнего Востока.

Бренд KALDE

Преимущества, которыми обладают трубы Кальде, обусловливаются их характеристиками. Изготавливаются изделия из специального блочного полипропилена, маркируемымого как PP

Он принадлежит ведущему турецкому производителю, специализирующемуся на изготовлении современных и высококачественных систем PPR на протяжении уже целого ряда лет

Идеология Стамбульской компании направлена на полномасштабное развитие жизнеспособных и, что немаловажно, экологически чистых, систем снабжения горячей и холодной водой. Качество труб, похоже, действительно на такой высоте, которая позволяет им служить долго, буквально нескольким поколениям. Трубы данной марки уже хорошо известны и достаточно высоко оценены во всем мире

Их широко применяют в разного рода системах отопления, холодного и горячего водоснабжения, водоотведении. За тот период времени, когда изделия турецкого производителя просуществовали как на мировом, так и российском рынках, изделия успели завоевать высокое признание. И такое отношение характерно не для любителей, но и для высоких профессионалов тоже

Трубы данной марки уже хорошо известны и достаточно высоко оценены во всем мире. Их широко применяют в разного рода системах отопления, холодного и горячего водоснабжения, водоотведении. За тот период времени, когда изделия турецкого производителя просуществовали как на мировом, так и российском рынках, изделия успели завоевать высокое признание. И такое отношение характерно не для любителей, но и для высоких профессионалов тоже.

Предприятие-производитель позиционирует себя именно так, что в отношении каждой трубы действует надежная гарантия качества. Цена тоже держится на привлекательной планке,хотя назвать ее низкой нельзя по определению. Все-таки чудес не бывает, а, приобретая трубопроводную арматуру марки «Кальде», потребитель получает такие изделия, монтаж которых возможно реализовать даже самостоятельно, как говорится, «своими руками». И сделать это сможет, как уверяют представители производителя, даже люди, далекие от строительства, пр минимуме времени и усилий.

Система внутренней канализации из ПП труб

Трубы из полипропилена и аналогичные фасонные фитинги могут применяться при укладке хозяйственно-бытовых канализационных систем, максимальная температура стоков в которых не превышает 80 градусов (возможно кратковременное, не более 1 мин, повышение температуры до 900).

ПП трубы, в отличие от других пластиковых изделий, подлежат к использованию в системах отвода химически агрессивных веществ, показатель pH (щелочность) которых варьируется в диапазоне 2-12, однако перед укладкой канализации необходимо выполнить проверку устойчивости материала, поместив его на сутки в рабочую среду.

Производство и применение ПП труб регламентируется нормативами СНиП №2.04.01 и СП № 40.107. Используемые изделия должны иметь соответствующие сертификаты и акты на соответствие санитарным требованиям.

Полипропиленовые трубы для канализации имеют следующие эксплуатационные преимущества:

невосприимчивость к коррозии, стойкость к большинству химически агрессивных жидкостей;
идеально гладкая внутренняя поверхность, не подвергающаяся зарастанию и сохраняющая первоначальное проходное сечение и гидравлические характеристики на протяжении всего срока эксплуатации;
минимальный вес, облегчающий хранение и транспортировку, а также монтаж канализационных коммуникаций;
простое соединение посредством раструбов, на которых предусмотрены уплотнительные кольца, обеспечивающие герметичность стыковки;
верхняя температурная граница ПП труб составляет 95 градусов, что превосходит возможности пластиковых аналогов – трубы полиэтиленовые канализационные выдерживают не более 650;
наличие обширного сортамента фасонных изделий – уголков, крестовин и переходников, что позволяет выполнить монтаж канализации любой конфигурации.

Срок службы внутренней канализации из ПП труб, при соблюдении режима эксплуатации, превышает 50 лет.

Типоразмеры и технические характеристики

Полипропиленовые канализационные трубы производятся согласно ГОСТ №26996, в котором указаны требования к материалам и итоговым характеристикам изделий.

ПП трубы поставляются на рынок в диаметре 200, 160, 130 110, 80, 50, 40 и 32 мм – изделия диаметром 110 мм и более применяются для монтажа стояков и наружной канализации, 80 и 50 мм – для разводки канализации внутри дома. Длина изделий может составлять 3, 2, 1, 0.75 и 0.5 метров. ПП изделия не имеют эластичности и не гнуться, что не позволяет реализовывать их в бухта длиной 50-100 м, как выпускается труба полиэтиленовая канализационная.

Полипропиленовые трубы и фасонные элементы

Рассмотрим технические характеристики ПП труб (в скобках для сравнения указаны аналогичные параметры полиэтиленовых изделий):

максимальная температура, приводящая к деформациям +1500 (ПЭ: +1320);
плотность материала – 0.9 (ПЭ – 0.95) г/см3 ;
устойчивость к нагрузкам на разрыв – 35 (ПЭ – 29( Н/мм2);
предел текучести – 25 (ПЭ – 18.1) Н/мм2;
коэффициент линейного расширения – 0.15 (ПЭ – 0.19) мм/м;
номинальная теплоемкость (при температуре +200) – 2 (ПЭ – 1.9) кДж/кгс ;
номинальная теплопроводность (+200) – 0.24 (ПЭ – 0.36) Вт/мс.

Диаметры используемых для обустройства канализационной системы труб указаны в ГОСТ №21.604.82 “Водоснабжения и канализация”. Согласно данному нормативу, для укладки сточных коммуникаций необходимо использовать изделия следующих размеров:

унитаз – 100 мм (внутренний диаметр);
ванна либо душевая кабина – 50 мм;
мойка на кухне – 50 мм;
раковина в ванной комнате – 40 мм;
комбинированный слив в ванной – 60 мм;
бытовое оборудование (стиральная и посудомоечная машина) – 25 мм;
разводка – 50 мм;
основной стояк – 110 мм.

Ассортимент продукции

Помимо того, что продукция концерна Кальде производится только из материалов высокого качества полностью безопасных для здоровья человека.

Она представлена в широком ассортименте. Итак, на сайте компании и в магазинах можно заказать и приобрести:

полипропиленовые изделия для водопроводных и отопительных систем;
полиэтиленовые образцы для установки «теплые полы»;
канализационные пластиковые изделия Ostendorf;
готовые системы «теплый пол»;
фитинги и другие, комплектующие.

Хранение и монтаж пластиковых труб

Любые изделия из пластика желательно сохранять в помещениях складского типа, которые защищены от температурных колебаний, сырости и осадков. Солнечный свет и низкая температура могут спровоцировать ухудшение технических характеристик материала.

Во время перевозок продукции Kalde, при монтаже или хранении старайтесь оградить все элементы от механического повреждения.

И при монтаже отопления, канализации или водоснабжения хорошо осмотрите все детали на предмет повреждений и загрязнения.

Дефектные элементы нельзя использовать. Их сразу нужно заменить, а загрязненные перед установкой очистить.

Нельзя заниматься монтажом любых систем из полипропиленовых труб, когда температура воздуха меньше +5 С.

А в случае, если составляющие сохранялись в неотапливаемом помещении, то перед установкой их нужно нагреть хотя бы до комнатной температуры.

Если упустить этот момент, то во время установки трубопровода при резких перепадах температурного режима возможна деформация деталей их растрескивание, что станет причиной протекания. Не допускайте контакт изделий из полипропилена с открытым огнем.

Для установки водопроводной сети применяйте резьбовые фитинги Kalde заводского производства. При их использовании, не нужно применять дополнительные усилия, чтобы не повредить детали.

Ни в коем случае не пытайтесь нарезать резьбу самостоятельно на пластиковых деталях, это приведет к неминуемому их повреждению. Фитинги с резьбой канонического вида лучше отложить в сторону и не применять вообще.

Чтобы исключить разгерметизацию и течь швов стыки труб уплотняют тефлоновой лентой, герметиком или другими уплотняющими материалами, подходящими для работы с пластиком.

Использование пакли или сантехнического льна для этой цели не рекомендовано. При соединении трубы с фитингом запрещается проводить вращающиеся действия любого характера между соединительными элементами.

При проведении гидравлических испытаний в трубопроводе применяйте только заглушки, изготовленные из пластика, металлические детали использовать в этом случае запрещается.

Пересечение частей разных трубопроводов проводится с использованием обводов.

Для нарезки и соединения труб Kalde из полипропилена потребуется использовать следующее оборудование:

паяльник для пайки стыков;
специальные ножницы для обрезания полипропиленовых труб;
насадки для сварочного аппарата (паяльника) разного диаметра.

Пересекаются трубные коммуникации при помощи обводов.

Проблемы во время эксплуатации

Для увеличения эксплуатационных сроков полипропиленовых труб Кальде рекомендуется поддерживать в трубопроводах давление до 6 атмосфер и температурный режим в районе 80 С.

Максимальный срок службы труб считается тот, при котором пластиковая труба функционирует при постоянном давлении и температуре без деформации сколов и трещин.

Очень часто сроки эксплуатации значительно снижаются не из-за качества материала трубопроводов и отопительных систем, а из-за неправильного монтажа и герметизации.

Поэтому при монтаже полипропиленовых труб Кальде следует особое внимание уделить качеству работы. Подытожить всю вышеизложенную информацию можно еще несколькими предложениями

Подытожить всю вышеизложенную информацию можно еще несколькими предложениями.

Доверять покупку составляющих элементов для установки водопроводных и отопительных систем можно только рабочим, которые длительное время занимаются исключительно монтажными работами данного вида.

Если вы не профессионал в предоставленной отрасли не следует совершать покупки, опираясь на описания изделий в специальной литературе и тем более на описания, прочитанные в интернет изданиях.

Прислушайтесь к советам практикующих специалистов и учтите все мелочи перед осуществлением заказа.

Полипропиленовые трубы — основные характеристики

Использоваться полипропиленовые трубы могут:

в системах водоснабжения, отопительных, канализациях;
при транспортировке химикатов;
воздуха в сжатом виде;
в системах мелиорации и орошения.

Две основные разновидности

Полипропиленовые трубы могут быть:

однослойными — используются для прокладки большинства магистралей, чаще всего не предназначены для работы с горячими средами;
многослойными — армированные полипропиленовые трубы, производители которых допускают их использование при высоких температурах транспортируемой среды.

Многослойные трубы в свою очередь могут быть армированы:

алюминиевой фольгой — монолитные или в три слоя;
стекловолокном — жесткие монолиты с тепловым расширением 25%.

Интересно! Средства для очистки труб — быстро и в домашних условиях

Основные технические характеристики

ПП-трубы отличаются следующими техническими характеристиками:

плотность — до 0,92 кг/см³;
стойкость к химически агрессивным средам;
прочность на сжатие/растяжение;
высокие показатели тепло- и электроизоляции;
теплоемкость — 2,0 кДж/(кг°С);
герметичность соединений — 5000-10000 циклов;
предел текучести — не более 20%.

Технические характеристики в зависимости от материала изготовления

Различаться трубы из полипропилена могут не только по конструкции, но и по виду использованного для изготовления материала. В этом плане существую трубы:

РРН — гомополимерные;
РРВ — сополимерные;
PPRC — сополимерные с этиленом.

Трубы	Характеристики	Где могут использоваться
РРН	твердые, не могут эксплуатироваться при низких температурах	в системах вентиляции, хол. водоснабжения (СХВ) в квартирах и частном секторе
РРВ	гибкие, морозоустойчивые	СХВ, системы «теплый пол», магистрали с риском механических воздействий и ударов
PPR	способны выдерживать повышение температуры на короткое время до +110 °С, восстанавливаются после разморозки, бесшумные, стойкие к агрессивным средам	СХВ, СГВ, отопительные системы частных домов, «теплые полы», транспортировка сжатого воздуха

Характеристики по давлению/температуре

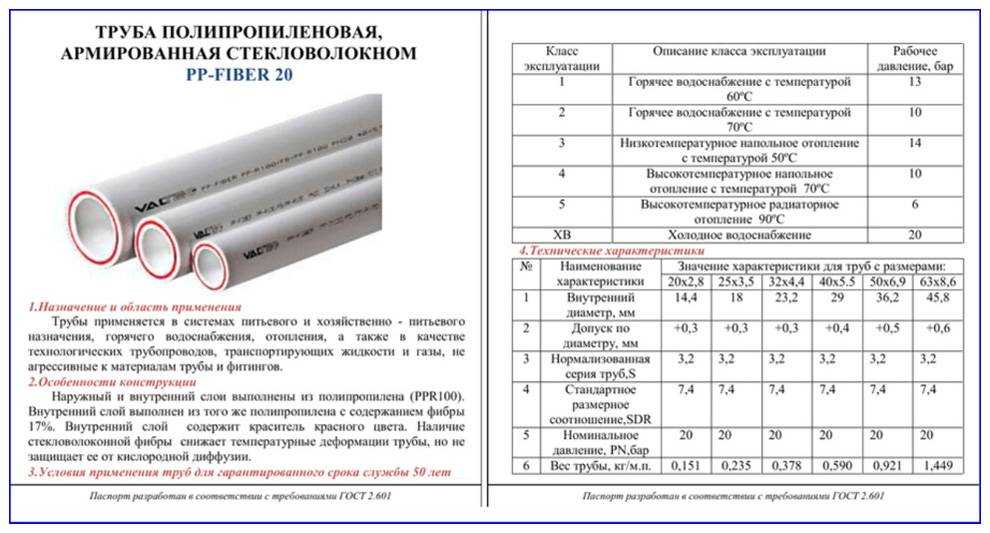

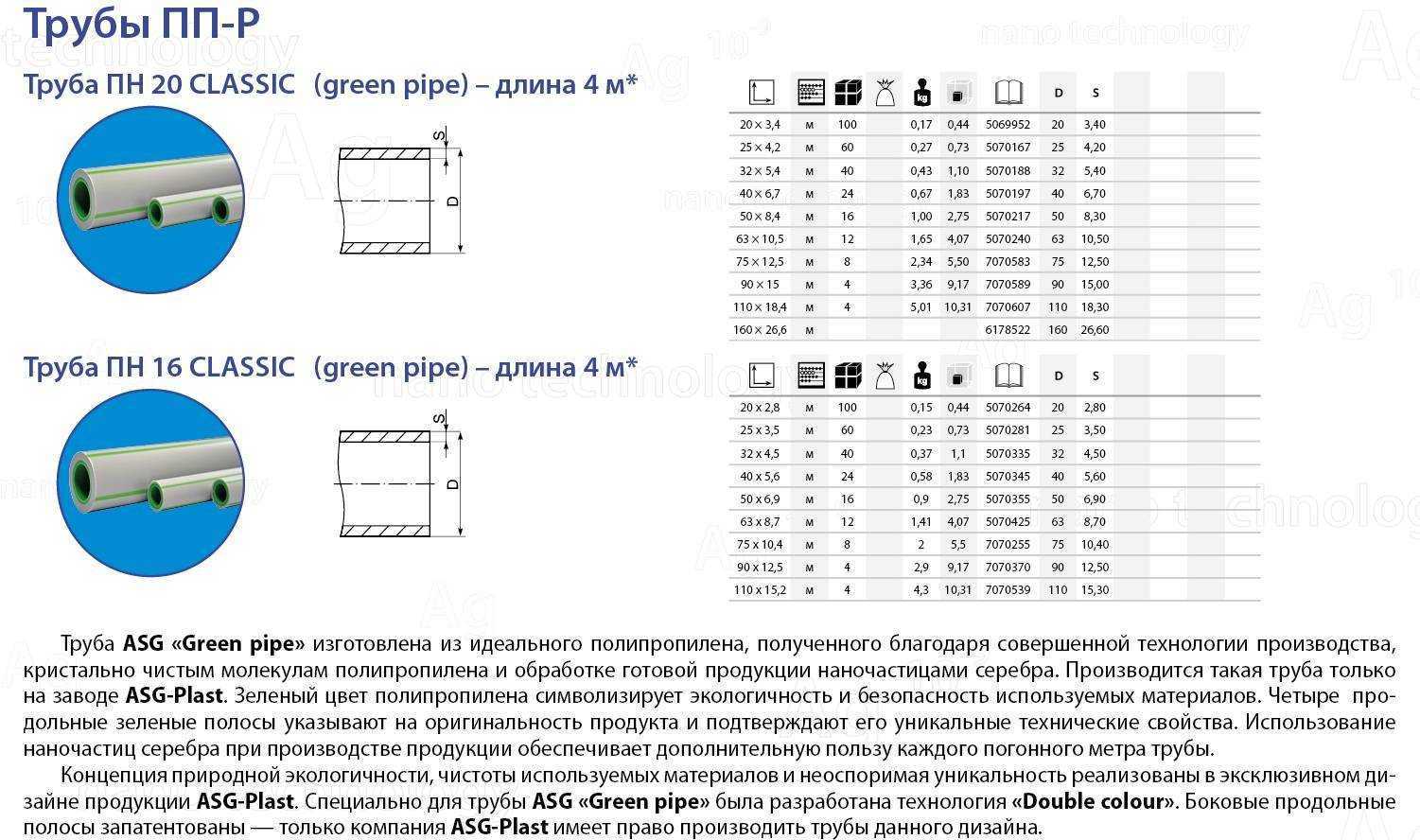

Производители выпускают несколько видов полипропиленовых труб и по устойчивости к повышенным температурам и давлению.

Трубы	Характеристики	Использование
PN 10	максимум 10 атм и 45 °С наружный диаметр — 2-11 см	СВХ
PN 16	до 16 атм и 60 °С наружный диаметр — 1.6 — 11 см	«теплые полы»
PN 20	20 атм, 95 °С наружный диаметр 1.6 -11 см	ЦО, отопление частных домов

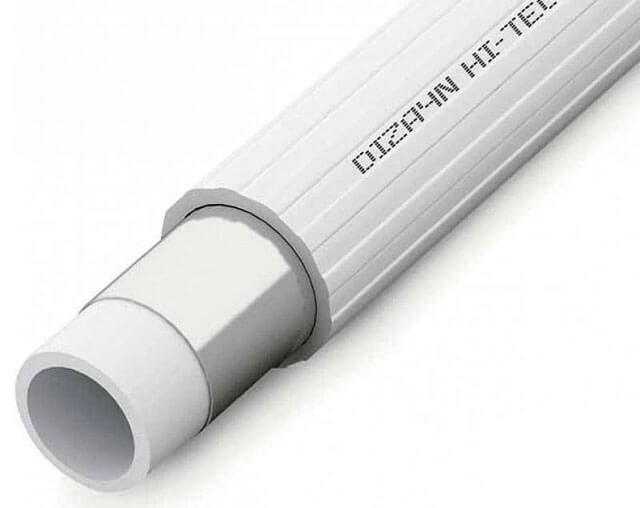

PN 25	армированные, способные выдерживать давление до 25 атм и температуру до 95 °С наружный диаметр — 2.12-7.79 см	СВХ, ГВХ, отопление, подземные коммуникации

Интересно! Заглушка эллиптическая: характеристика, применение

Радиаторы отопления кальде: характеристики и виды

Так, на сегодняшний день выпускаются следующие виды радиаторов отопления торговой марки Kalde:

1. Радиатор стальной kalde. Другое название подобных приборов отопления − кальде радиаторы панельные. Эти стальные радиаторы изготавливаются при помощи прессованного и машинного сварочного оборудования с применением новейших методик согласно европейским стандартам.

Этот вид радиаторов Кальде имеет рабочее давление в 10 Bar, высокую мощность и теплоотдачу. Помимо того, к преимуществам таких радиаторов отопления kalde можно отнести:

Покрытие высокого качества. Все приборы покрываются белой эмалью, а после –термически обрабатываются и в завершение на них наносится полиэстер эпоксидной смолы.
Современный дизайн и широкий выбор. Они производятся в 5 разных типах, обладают 5 вариантами высоты и 27 видами длин – от 400 мм до 3 тыс. мм.
Прочная упаковка, защищающаяся от вредных воздействий, и несложный монтаж. Весь комплект для установки радиатора находится внутри полиэтиленовой упаковки. Есть возможность установки на пол.
Гарантия – 12 лет.

Если вас интересуют алюминиевые радиаторы торговой марки Global: их подробный обзор смотрите здесь.

Какой электрический радиатор лучше — вы тоже найдете на нашем сайте.

О том, какие радиаторы отопления можно приобрести в Леруа Мерлен, — читайте по адресу:
