Прокладка труб в ванной и туалете своими руками

Выбор способа и вида разводки

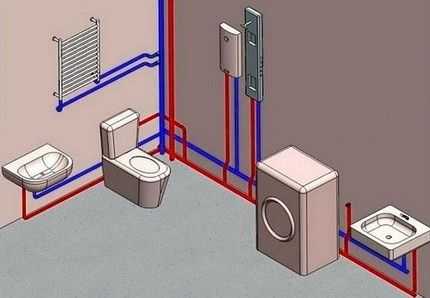

Правильно выполненная разводка труб в ванной

Выбирая схему разводки труб в ванной комнате, следует понимать, что в любой ситуации она состоит из центрального трубопровода, от которого отходят ветки для подключения точек водораздачи и оборудования. При этом надо учитывать, что часто требуется присоединение к трём магистралям – трубопроводам холодной и горячей воды, а также к системе канализации.

Несмотря на различное назначение, как правило, все системы проходят рядом друг с другом, хоть нередко берут своё начало в разных местах. Так, в квартирах с централизованным горячим и холодным водоснабжением, они подключаются к стоякам. Если же источником горячей воды выступает автономный водонагреватель, то в центре системы горячего водоснабжения оказывается именно он. В остальном разницы между разводкой труб в этих двух случаях практически нет.

Способы монтажа: преимущества и недостатки

Скрытая разводка труб в ванной предполагает штробирование или размещение трубопроводов в нишах

Монтаж любого трубопровода возможен двумя способами – открытым и закрытым (скрытая прокладка). С точки зрения простоты, надёжности и удобства обслуживания, открытый монтаж предпочтительней. Судите сами – в этом случае трубопровод виден как на ладони, поэтому малейшая протечка или неисправность будет замечена без промедления. Вместе с тем можно отметить и недостаток этого метода при эксплуатации водопровода в холодное время года. Большая разница в температурах воды и воздуха способствует образованию конденсата.

Совсем другая ситуация возникает при скрытом монтаже. Во-первых, этот метод более трудоёмок, так как предполагает укладку труб в ниши. При этом должны выполняться такие условия:

• Штробирование несущих стен запрещено СНиПом.
• Стыки труб, проходящих внутри стены, не допускаются.
• Соединение труб, подключение к ним запорной арматуры и других элементов коммуникационных систем разрешается только в доступных местах.
• Трубы, проходящие внутри стен, обязательно должны защищаться гофрорукавами или металлическими пеналами.

Несмотря на всю сложность закрытых систем, современный ремонт предполагает именно скрытый монтаж. Можно сказать, что надёжность и простота отданы на откуп дизайну, стилю и эстетике.

Виды разводки

Специалисты-сантехники различают три вида разводки трубопроводов:

• с проходными розетками;
• последовательная разводка;
• коллекторная разводка.

Монтаж трубопроводов с проходными розетками практически не используется ввиду высокой сложности и повышенного расхода материалов. Остальные два способа имеют как преимущества, так и недостатки.

Последовательная разводка

Простой и незамысловатый способ монтажа напорных трубопроводов. Представляет собой центральную магистраль с линиями, отходящими к потребителям. Наряду с его главными достоинствами – простотой и экономичностью, последовательная разводка имеет и большой недостаток. Дело в том, что при таком подключении напор воды при одновременном включении нескольких водоразборных точек будет снижаться по мере удаления от стояка или водонагревателя. К тому же при необходимости ремонта или обслуживания одного прибора, потребуется полностью перекрывать подачу воды, если только не установить отдельные шаровые краны на каждую ветку в отдельности.

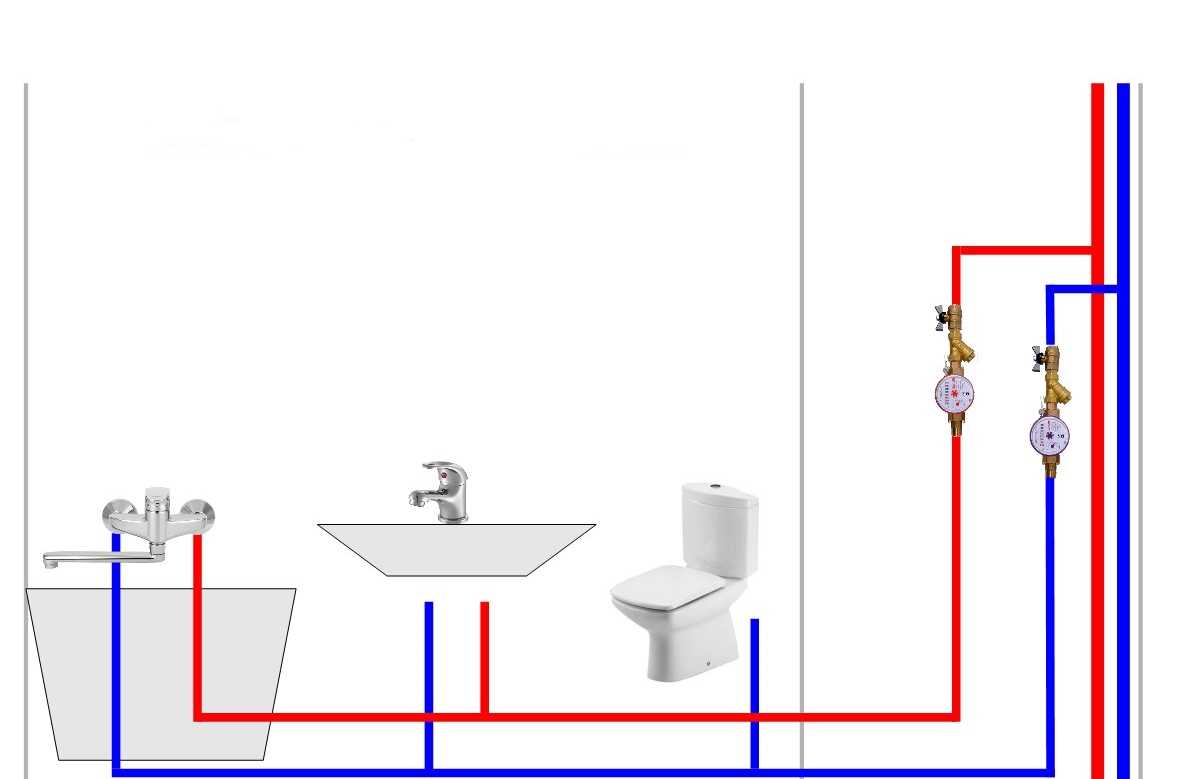

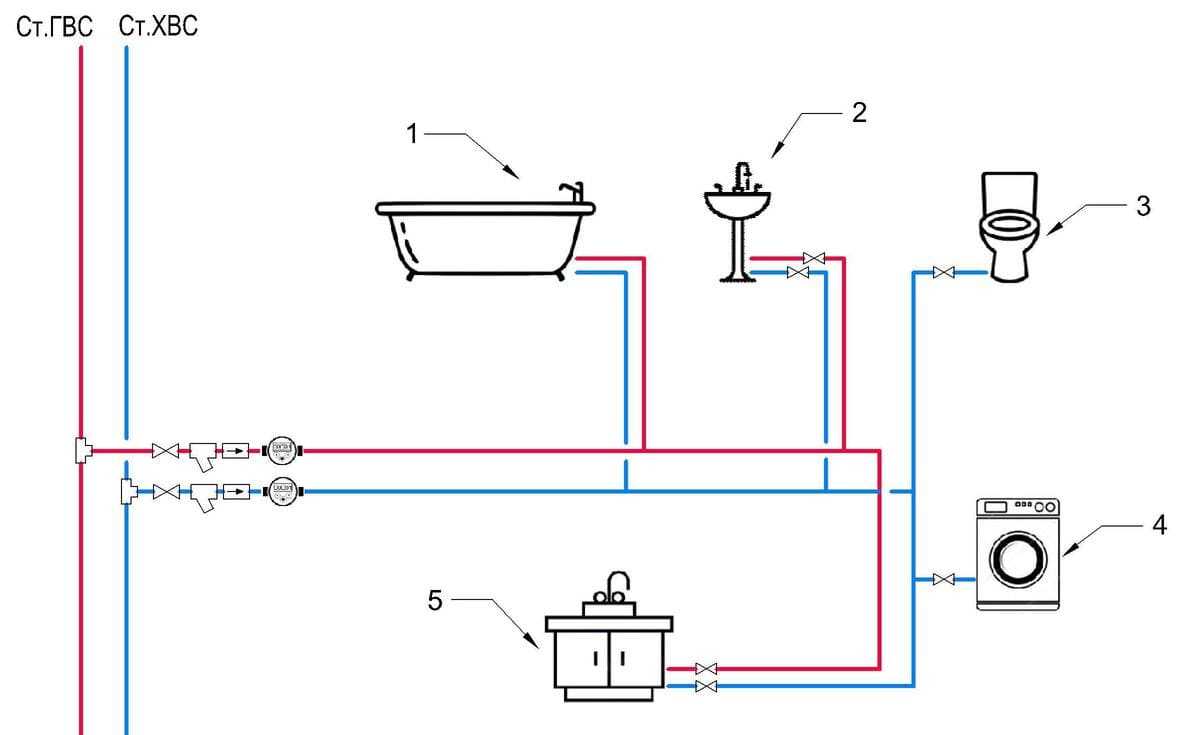

Последовательная (тройниковая) разводка труб

Коллекторная разводка

Такой вариант заключается в подведении отдельного трубопровода от распределительного коллектора к каждому потребителю. В этом случае, независимо от количества одновременно включённых устройств, давление будет распределяться равномерно. К тому же, перекрыть любую ветку для ремонта не составит труда, – достаточно закрыть соответствующий вентиль коллектора. К сожалению, этот метод не лишён недостатков. Главный из них – повышенный расход материалов для монтажа, вследствие чего стоимость системы увеличивается в несколько раз по сравнению с последовательным подключением.

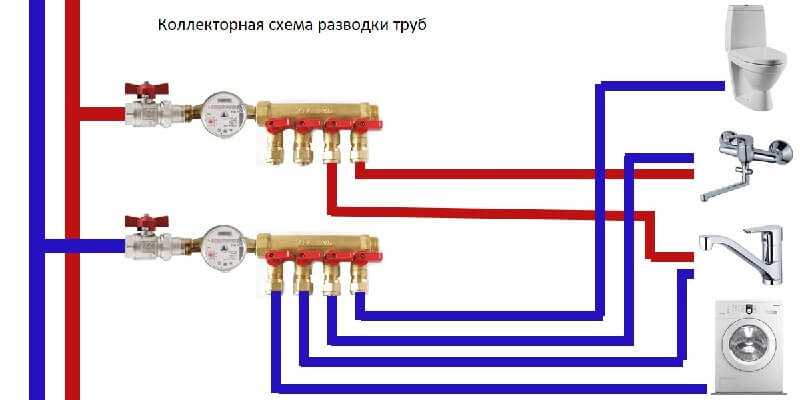

Параллельная (коллекторная) разводка труб в ванной

Типы разводки инженерных коммуникаций

Для установки труб и компонентов системы используют коллекторную или последовательную разводку. Последняя применяется в относительно небольших помещениях площадью до 8 м² для обслуживания до 5 точек водозабора. Если их количество больше, а расстояние между ними свыше 1,5 метра, нужна коллекторная разводка инженерных коммуникаций.

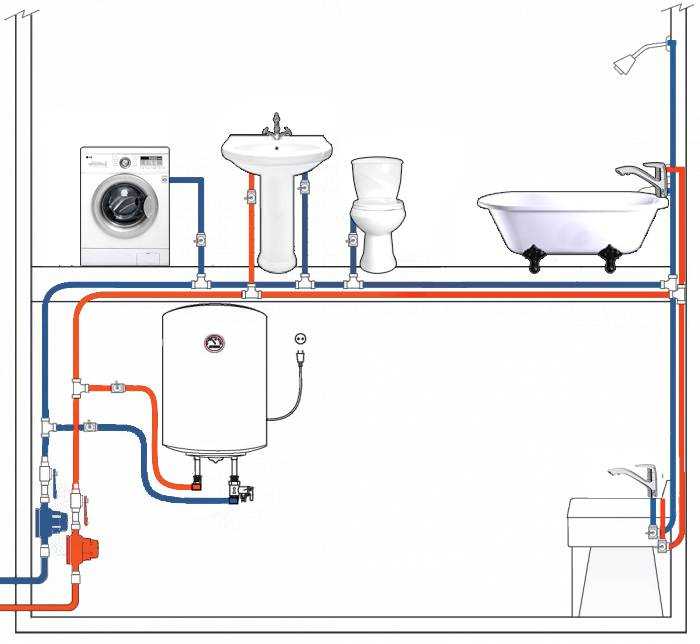

Разводка последовательного типа

Подключение к точкам водозабора происходит последовательно. Это упрощает прокладку труб в ванной комнате, снижает затраты на обустройство. Последовательность подключения зависит от расположения сантехнических приборов, точек водозабора. Обычно сначала по схеме идет унитаз, затем ванная (душ) и раковина.

Особенности схемы последовательной разводки труб в ванной:

• при одновременном включении воды возможно снижение напора;
• установка трубопроводов в нижней части стены, реже применяется лучевая схема с монтажом на черновом полу;
• возможно обустройство в помещении с готовым ремонтом.

Монтаж магистралей поверх кафельной плитки или другого декоративного покрытия немного уменьшит полезный объем помещения. Но если проложить трубопроводы в нижней части стены, у пола, это не будет критично.

Коллекторный тип разводки

К центральным стоякам холодной и горячей воды подключаются коллекторы. От них идут отдельные магистрали к каждой точке водозабора. Происходит равномерное гидравлическое распределение, не снижается напор даже при всех включенных сантехнических приборах. Недостатки – сложный монтаж, большой расход материалов.

Что нужно знать о коллекторной разводке труб в ванной:

• стабилизация давления в системе;
• возможность отключения одного или нескольких приборов;
• схема оптимальна для скрытого монтажа.

Коллекторы располагаются в специальной нише, дополнительно можно подключить манометры для контроля давления. Для каждой магистрали необходимо установить запорную арматуру. Сумма диаметров магистралей должна равняться сечению коллектора.

Виды разводки труб в ванной комнате

Способы разводки труб и прокладки трубопровода

Способов разводки труб существует три:

• коллекторная;
• последовательная;
• разводка с проходными розетками.

Последний способ практически не используется, поэтому рассмотрим первые два из них.

Коллекторную разводку труб выполнить своими руками сложно, поэтому лучше ее доверить специалистам. При данной разводке на каждую из труб ставят запорные краны. При этом трубы ведут к каждому из приборов сантехники. Чтобы ее сделать есть возможность ремонтировать лишь определенный элемент без необходимости отключать всю систему подачи воды. При коллекторной схеме вода сможет равномерно распределяться по всем точкам своего использования, однако расход материала очень большой.

А вот последовательная разводка выполняется проще. При ней подразумевается, что магистральный трубопровод идет последовательно от одного предмета сантехники к следующему. Недостаток ее состоит в том, что напор воды осуществляется неравномерно, если все приборы работают в одно и то же время.

Способов прокладки трубопровода в ванной существует два:

• открытая разводка труб;
• скрытая.

При открытом варианте все трубы остаются на виду в ванной, а вот второй способ предусматривает их укладки в специальные ниши, которые потом заштукатуривают, тем самым скрывая их от взора владельцев квартиры.

Такой вариант достаточно сложный, также скрытую разводку нельзя создать в несущих стенах, а соединять при ней трубы можно только в доступных местах. Трубы, которые будут скрываться от глаз, оснащаются гофрорукавом для защиты от повреждений и для компенсации термического расширения трубопровода горячей воды от конденсата провода, по которому идет холодная вода.

Способы разводки труб

Для фиксации на стенах используют хомуты и скобы. Особого внимания заслуживают пластиковые, полиэтиленовые трубы. Эти разновидности расширяются и сужаются при перемене температуры, поэтому не рекомендуется жесткое крепление.

При протягивании через стены ставят проходные гильзы без острых краев так, чтобы труба свободно двигалась в них.

Открытая

Все элементы водопроводных коммуникаций ставят снаружи над полом или на стену. Работы выполнять удобно, дешево, но страдает вид ванной комнаты.

Положительные стороны открытой разводки:

• возможность контроля состояния коллекторов, своевременное выявление протечек, доступ для обслуживания;
• с простым монтажом справится начинающий мастер.

К недостаткам относят риск механического повреждения элементов, но это касается ПВХ коллекторов. Металлические магистрали повредить практически нельзя.

Чтобы увеличить привлекательность ванной комнаты, открытые трубы устанавливают в малозаметных местах, скрывают за съемными панелями, фальш-стенами. Стальные коллекторы рекомендуют монтировать только снаружи, т. к. от влажности стен они поддаются коррозии.

Скрытая — прокладка труб под плитку

Для прокладки в стенах формируют пустоты (штробы). Размер проходов не намного превышает диаметр труб. К скрытому методу относят и замоноличивание в стяжке пола, когда сверху укладывают керамическую плитку.

Особенности скрытой разводки труб:

• комната отличается аккуратным видом без труб на стенах;
• увеличивается трудоемкость за счет того, что нужно выдалбливать ниши и штробы, а после прокладки заделывать их раствором;
• повышаются затраты на оплату работ по демонтажу;
• нет возможности видеть состояние труб.

Допускается прокладка в стенах из влагостойкого гипсокартона, каркасных перегородках. В этом случае ниши штробить не следует, канализационные трубы располагаются в пространстве между слоями.

Что понадобится, кроме труб и фитингов

Монтаж канализации

Разводка канализации своими руками значительно проще, чем монтаж водопроводных линий. Основными нюансами системы внутреннего водоотведения являются:

• уклон к стояку 2 см по вертикали на 1 м длины;
• использование раструбных труб серого цвета для внутренней канализации;
• направление раструбов от стояка;
• диаметр трубы 110 мм для унитаза, 50 мм для горизонтальных линий, вертикальных участков;
• применение косых тройников с верхним патрубком 45° в середине магистрали, отвода 90° для подключения дальнего от стояка сантехнического прибора;
• использование отводов 45° для изгиба канализации в одном горизонтальном уровне.

Укладываются канализационные трубы от крестовины стояка в сторону унитаза, раковины и прочей сантехники поэтапно:

• монтаж 110 мм участка до унитаза;
• установка тройника с переходом на диаметр 50 мм;

  Переход системы водоотведения с диаметра 110 мм на 50 мм.

• разводка инженерной системы вдоль стены до самого дальнего потребителя.

В зависимости от местоположения стояка, бытовых и сантехнических приборов, планировки санузла, трубы могут идти в одном направлении или расходиться в разные стороны. При этом изменяется тип фитингов и их количество для сборки горизонтальных линий.

Кабель электропроводки вмуровывается в стену выше, чем водопровод и система водоотведения. Это снижает вероятность короткого замыкания при прорыве канализации, труб ХВС/ГВС.

По аналогии с водопроводными розетками раструбы канализационных труб, фитингов могут вмуровываться в стены. Все сливы сантехники подключается к тройникам, отводам через трубы, гофру диаметром 40 мм только после сифонов с гидравлическими затворами.

Исключением являются унитазы, писсуары, биде, в корпуса которых сифоны встроены конструктивно.

Для предотвращения канализационного запаха гофра или жесткие патрубки присоединяются к фитингам внутренней канализации через резиновые манжеты с «ершом».

Снимаем старые трубы и ставим новые

Чтобы убрать старые коммуникации, перекройте воды и раздайте соединения для ее дренажа. Поснимайте резьбу и снимите все краны и муфты, разрежьте сварные соединения при помощи болгарки. Если до чего-то тяжело добраться, используйте перфоратор, оснащенный зубилом.

Когда все убрали, можно приступать к монтажу.

Если на стояке штуцер оснащен резьбой, прикрепите на него регулировочный вентиль, фильтр и счетчик для воды.

Трубы нужно прикреплять с элементами, применяя пайку. Установите гильзы и бочонки, затем включите паяльник, соблюдая при этом температуру порядка 260 градусов.

Не нарезайте их заранее на участки, а лучше соединяйте их постепенно, чтобы правильно подобрать размеры. Резать их следует ножовкой, зачищая при этом срезы канцелярским ножом.

Детали разогреваются в течение нескольких секунд. После того, как вы сняли с паяльника две части, их следует соединить немедленно, вжав до упора, но без сильного прижима.

Трубы нужно устанавливать вдоль стен пластиковыми хомутами, которые прижимаются к стене саморезами. Это позволит надежно зафиксировать и защелкнуть замки.

Проверьте качество своей работы, открыв холодную воду на 25 минут. Потом на такое же время включите горячую. Посмотрите, как будут вести себя соединения, резьбовые и запаянные. Если есть протечки, их потребуется тут же заменить.

Как выбрать трубы?

Для выполнения разводки в ванной можно использовать пластиковые или металлические трубы. Какие из них лучше? Попробуем разобраться.

Трубы пластиковые

Этот материал используется сегодня необычайно широко. Дело в том, что трубы из полимерных материалов не только имеют отличные эксплуатационные характеристики, но и достаточно просто монтируются. Поэтому сборку трубопровода может осуществить любой домашний мастер. Какие же трубы из пластика можно использовать?

Простые полиэтиленовые трубы прочны и эластичны, однако они не выдерживают действия высоких температур, поэтому их можно применять только для сооружения водопровода подачи холодной воды.

Трубы полипропиленовые – это один из наиболее часто используемых материалов для выполнения разводки в ванной комнате. Для соединения таких труб, как правило, используется сварка.

Трубы металлопластиковые

Еще одна разновидность труб – металлопластик. Они отличаются надежностью, прочностью и могут быть использованы для монтажа водопровода или системы отопления. Собирать канализацию из металлопластиковых труб нерационально, для этих целей можно использовать более дешевые материалы.

Трубы металлические

Раньше широко использовались трубы из чугуна и стали, сегодня же эти материалы применяют редко. Трубы из стали служат относительно недолго, так как материал подвержен коррозии, а чугун очень неудобен в работе.

Элитный вариант ремонта коммуникаций — разводка медных труб в ванной. Трубы из меди весьма долговечны, так как этот металл не ржавеет. К недостаткам этого варианта разводки следует отнести высокую стоимость труб и достаточно сложный монтаж, требующий профессионализма.

Используемый материал

В последнее время наиболее практичными считаются три типа труб: медные, пластиковые и металлопластиковые. Первые из-за своей дороговизны и сложности соединения редко используются при самостоятельном сооружении трубопровода. Второй и третий вид отличаются лёгкостью и скоростью монтажа, отсутствием коррозии.

Пластиковые или полипропиленовые отлично выдерживают давление, и подходят для транспортировки как холодной, так и горячей воды. Части труб соединяются между собой пайкой, образуя неразъёмное надёжное соединение. Сами трубы не гнутся, но, используя разнообразные фитинги, можно сделать любой обход препятствия или поворот трубопровода.

Металлопластиковое изделие представляет собой двухслойную конструкцию, состоящую из пластика, покрытого металлической оболочкой. Трубы хорошо сгибаются, что позволяет обходить небольшие препятствия без применения фитингов. Соединение между собой происходит при помощи муфт или надвижных фиксаторов. По металлопластиковым конструкциям также можно подавать холодную и горячую воду.

Если проектируется трубопровод с внутренним расположением труб, предпочтение следует отдать полипропиленовому виду. Но возможно использование и металлопластиковых изделий, хотя при этом соединения замуровывать не рекомендуется.

Что же касается слива, то выполняется он из ПВХ труб. Стыковка элементов между собой происходит через уплотнители раструбного типа. Это даёт возможность довольно быстро и надёжно собрать (а при необходимости и разобрать) систему отвода сточных вод любой сложности.

Схемы разводки санузла

Имеет значение, объединен ли туалет с ванной, или же это обособленные помещения. При правильной разводке труб в ванной и туалете раздельного типа водяного давления должно быть достаточно, чтобы можно было пользоваться ими одновременно. В совмещенном санузле такой необходимости нет, но имеются иные особенности.

Объединенный санузел

Разводка труб в санузлах такого типа может быть последовательной. Один человек, пользующийся ванной, душем или унитазом – максимум нагрузки. Падения давления нет, и напор будет всегда достаточным. Отдельную линию можно провести разве что к стиральной машине.

Туалет

В большинстве случаев разводка труб в туалетах предполагает врезку в стояк. В этой комнате есть только один потребитель – унитаз. И чтобы спускаемая вода не становилась причиной нехватки давления в душевой комнате, достаточно организовать отдельную линию. Но и это делать не обязательно ввиду минимального расхода воды.

Ванная

В этом помещении часть устанавливают стиральную машину, которая в период набора воды может лишить систему требуемого давления. Подача воды должна быть обособленной. То же касается душа. Перепад давления приносит дискомфорт, так как резко меняется температура, и мыться под таким душем нет никакого желания.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

• запорно-регулирующую арматуру;
• приборы учета воды;
• фильтры;
• фитинги (переходники, водорозетки, уголки и муфты)
• обратные и редуцирующие клапаны;
• канализационный коллектор;
• подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

• Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
• Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
• Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
• Число соединений необходимо минимизировать.
• Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
• По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Скрытая разводка коммуникаций

Всего существует четыре способа скрытой разводки коммуникаций в санузле:

• короб – гипсокартонном или листом ГВЛ, закрепленным на профильном каркасе, закрывается часть несущей конструкции (стены, перегородки) в месте прохождения труб;

  Разводка труб в коробе.

• фальш-панель – гипсокартонном зашивается вся стена, опять же, на обрешетке из оцинкованного профиля, реже используются ПВХ панели на каркасе из бруска;

  Маскировка инженерных сетей фальш-панелью.

• полость в стене – после разметки трасс водопровода, канализации нужно штробить бетонную, кирпичную стену, укладывать внутри получившихся каналов трубы, замазывать все это шпаклевкой;

  Укладка труб в штробах.

• укладка в стяжке – трубы укладываются на нижнее перекрытие, заливаются бетонной, полусухой стяжкой.

  Трубы под стяжку.

Сравнительная характеристика указанных технологий приведена в таблице ниже:

Характеристики	Тип скрытой установки
короб	фальш-панель	штробы	стяжка
полезный объем помещения	уменьшается незначительно	снижается намного	не изменяется	снижается
трудоемкость работ	низкая	средняя	очень высокая	высокая
качество интерьера	среднее	высокое
доступ к коммуникациям	через ревизионный люк	–	–
совместимость с инсталляциями	+	–
наличие мокрых процессов	–	+
сдача под ключ	1 день	2 дня	2 – 3 дня	неделя

Короба снижают качество дизайна интерьера, зато появляются удобные ниши, ступени для размещения аксессуаров, хранения банных принадлежностей. Позади фальш-панелей можно спрятать любое количество труб, бойлер и прочее оборудование. Но, для крепления навесных шкафов и полок придется ставить дополнительные стойки из оцинкованного профиля.

Открытый монтаж инженерных систем

Во времена СССР стандартом считалась открытая разводка инженерных систем. Даже к смесителю ванны трубы подходили снаружи облицовки стены, образуя неудобную, неэстетичную щель между бортиком чаши и ограждающей конструкцией. Этим способом гораздо проще обойти пересекающиеся линии водоснабжения, канализации.

В настоящее время используются водорозетки, то есть проложенные в штробах водопроводные ХВС/ГВС трубы. С канализацией все гораздо сложнее из-за слишком большого диаметра коммуникаций. Поэтому здесь применяется комбинированный способ:

• позади ванны трубы уложены открытым способом;
• стояки закрываются коробами, внутрь которых дополнительно монтируется сантехническое оборудование – счетчик, коллектор, фильтры, редуктор, клапан, запорная арматура, бойлер;

  Короб для стояка.

• инсталляции подвесной сантехники по умолчанию зашиваются листами ГКЛ;
• для стиральной машины, биде, унитаза монтируются одиночные водорозетки только для холодной воды;

  Водорозетка для стиральной машинки.

• для смесителя ванны, рукомойника, душевой кабины устанавливаются двойные водяные розетки;

  Двойная водорозетка.

• патрубки канализационного трубопровода для раковин чаще монтируют скрыто, для ванн, душевых кабин прокладывают открытым способом.

  Скрытая укладка канализации.

Для соединений смесителей с розетками ХВС/ГВС применяется гибкая разводка открытым способом – шланги. Слив стиральной машины подключается в специальный фитинг на любом тройнике сантехнического прибора.

Приборы качества воды

В данную группу приборов входят:

• специальное гидромагнитное устройство (ГМС);
• фильтр универсальный колбовый;
• стабилизатор давления — аквастоп.

ГМС – это специальное гидромагнитное устройство, преобразующее содержащиеся в воде посторонние мелкие примеси – взвесь откладывающуюся на фильтре, который очищается по определенным дням. Установка ГМС требует применения счетчика контрольного расхода воды, имеющего защиту от намагничивания.

В паре с ГМС используются фильтр колбовый выполненный в едином корпусе, разделенном на три части: секции: для накопления посторонних примесей, секции удаления хлоросодержащих веществ и третьей камеры, где осуществляется окончательная очистка водопроводной воды с увеличением показателя «мягкости».

Аквастоп – устройство, используемое для экстренного перекрытия подачи воды в случае перепада напора воды в системе водоснабжения.
